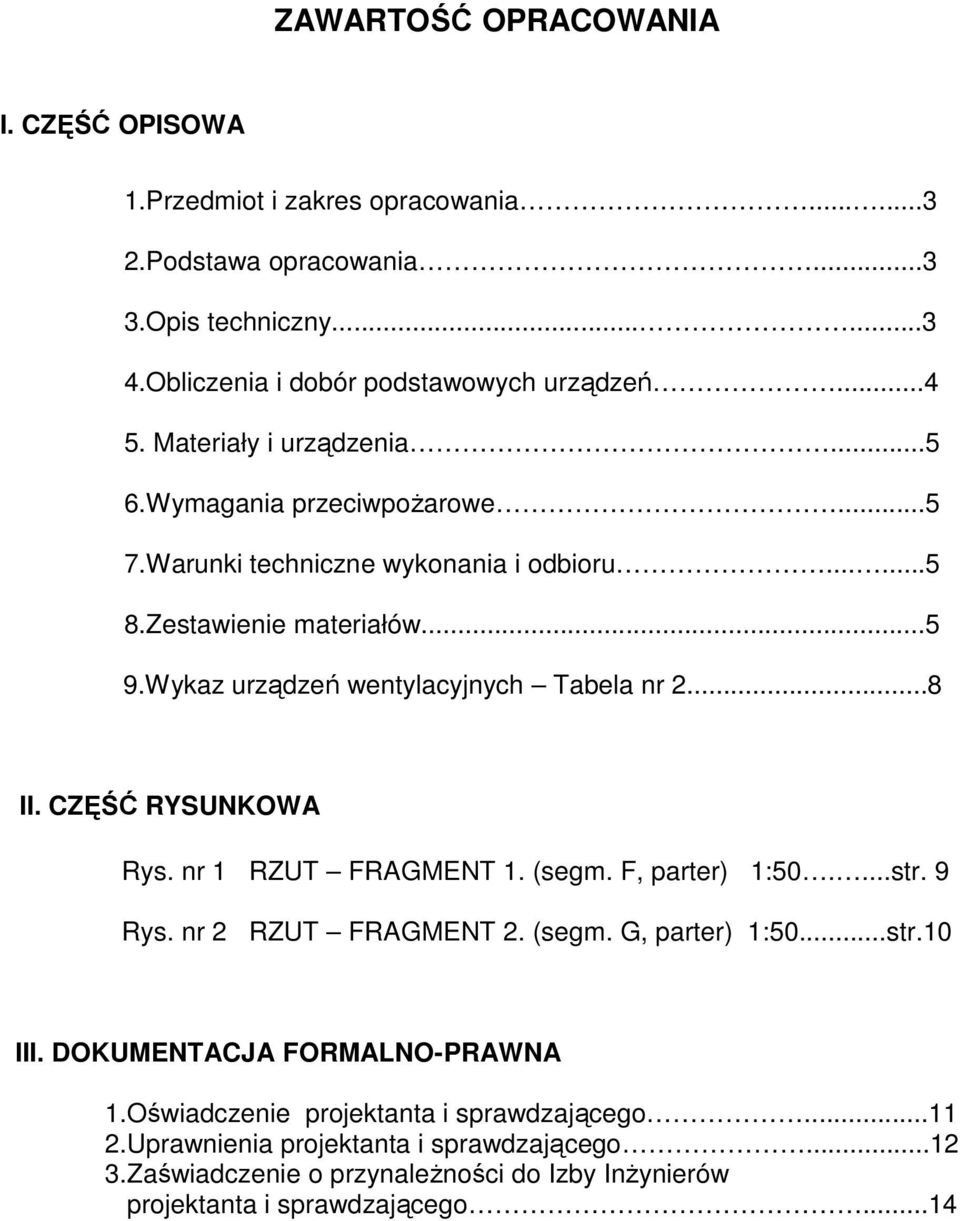

1 ZAWARTOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1.Przedmiot i zakres opracowania Podstawa opracowania Opis techniczny Obliczenia i dobór podstawowych urządzeń Materiały i urządzenia Wymagania przeciwpożarowe Warunki techniczne wykonania i odbioru Zestawienie materiałów Wykaz urządzeń wentylacyjnych Tabela nr II. CZĘŚĆ RYSUNKOWA Rys. nr 1 RZUT FRAGMENT 1. (segm. F, parter) 1:50....str. 9 Rys. nr 2 RZUT FRAGMENT 2. (segm. G, parter) 1:50...str.10 III. DOKUMENTACJA FORMALNO-PRAWNA 1.Oświadczenie projektanta i sprawdzającego Uprawnienia projektanta i sprawdzającego Zaświadczenie o przynależności do Izby Inżynierów projektanta i sprawdzającego...14

..8 II. CZĘŚĆ RYSUNKOWA Rys. nr 1 RZUT FRAGMENT 1. (segm. F, parter) 1:50....str. 9 Rys. nr 2 RZUT FRAGMENT 2. (segm. G, parter) 1:50...str.10 III. DOKUMENTACJA FORMALNO-PRAWNA 1.

2 I. CZĘŚĆ OPISOWA 1.Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest projekt budowlano-wykonawczy instalacji wentylacji mechanicznej dla Remontowanej części pomieszczeń na Oddziale Kardiochirurgii Dziecięcej ŚCCS w Zabrzu (budynek B, segment G, parter) zadanie 2. Inwestor: Śląskie Centrum Chorób Serca w Zabrzu Zabrze, ul. M. C. Skłodowskiej 9 Adres: Zabrze, ul. M C. Skłodowskiej 9 nr dz. 636/17 Zakresem obejmuje pomieszczenia: -0.G.3 WC Personelu M, -0.G.4 Kuchnia Mleczna, -0.G.10 Stan. Pielęgniarek, -0.G.12 Sala Dzieci Młodszych, -0.G.13 Łazienka. 2.Podstawa opracowania - Zlecenie Inwestora. - Aktualne podkłady architektoniczno-budowlane. - Wzajemne uzgodnienia. - Obowiązujące normy i przepisy. 3.Opis techniczny Stan istniejący Pomieszczenia będące przedmiotem opracowania, aktualnie spełniają podobną funkcję. Pomieszczenia: 0.G.3 (WC Personelu M), 0.G.4 (Magazyn Oddziałowy), 0.G.13 (Łazienka) stanowią zaplecze oddziału i posiadają instalację wentylacji grawitacyjnej z mechanicznym wspomaganiem. Pomieszczenia: 0.G.10, 0.G.12 są to pokoje chorych (dorosłych). Wyposażone są w instalację nawiewno-wywiewną (Ukł. XIII). Projektowana instalacja Planowane zamierzenie inwestycyjne przewiduje zmianę funkcji i wyposażenia magazynu oddziałowego (Pom. Nr 0.G.4) na kuchnię mleczną. Ponadto dołożenie jednej kabiny natryskowej w łazience personelu (Pom. Nr 0.G.3) w miejsce pisuaru. Dodatkowo połączenie dwóch pokoi chorych (Pom. Nr 0.G.10 i 0.G.12) i jednej z łazienek pacjentów (Pom. Nr 0.G.11) w salę dzieci młodszych (Pom. Nr 0.G.12) z

Dziecięcej ŚCCS w Zabrzu (budynek B, segment G, parter) zadanie 2. Inwestor: Śląskie Centrum Chorób Serca w Zabrzu 41-800 Zabrze, ul. M. C. Skłodowskiej 9 Adres: 41-800 Zabrze, ul. M C.

3 wejściem poprzez wydzieloną śluzę (Pom. Nr 0.G.10). Niniejszym opracowaniem, przewiduje się zmianę istniejących wentylatorków wywiewnych, ściennych, typ EDM 100, zamontowanych w łazienkach (Pom. Nr 0.G.3 i 0.G.13) - na typ Silent 300 Plus (o większej wydajności i większym sprężu). Kuchnia mleczna (Pom. Nr 0.G.4) obsługiwana będzie przez istniejącą instalację wentylacji (dwa niezależne wywiewy, nawiew z komunikacji (Pom.nr 0.G.35) Do Stanowiska pielęgniarek (Pom. Nr 0.G.10) doprowadzone/odprowadzone zostanie powietrze uzdatnione/zużyte z istniejącego (przechodzącego przez sąsiadujące pomieszczenie) układu wentylacyjnego XIII. Sala dzieci młodszych (Pom. Nr 0.G.12) obsługiwana będzie przez istniejącą instalację układ wentylacyjny XIII. Aby zapewnić właściwą cyrkulację powietrza w pomieszczeniu - jeden z wywiewników zostanie przemieszczony inne miejsce (zgodnie z dokumentacją rysunkową). 4. Obliczenia i dobór podstawowych urządzeń Obliczenia szczegółowe zawarte są w egzemplarzu archiwalnym, a wyniki obliczeń i dobór urządzeń przedstawiono tabelarycznie: Tabela nr 1 - Bilans powietrza wentylacyjnego. Tabela nr 2 - Wykaz urządzeń wentylacyjnych. TABELA NR 1 BILANS POWIETRZA WENTYLACYJNEGO Kub. Krotność Ilość pow. Pomieszczenie [m³] N W N W w/h w/h m³/h m³/h Uwagi 0.G.3 WC Personelu M 23,9-6,3-150 Went.graw.+ wsp. Z Pom. 0.G.35a 0.G.4 Kuchnia mleczna 21, Jeden wywiew wspólny z Pom. nr 0.G.5. Drugi niezależna went. graw. z wspom. Z Komunikacji. 0.G.10 Stan. Pielęgniarek 14,4 3, Nawiew i wywiew z istn. Ukł. XIII 0.G.12 Sala Dzieci Młodszych 123 3, Nawiew i wywiew z istn. Ukł. XIII 0.G.13 Łazienka 9,7-15,5-150 Went.graw.+ wsp. Z Pom. 0.G.12

nr 0.G.35) Do Stanowiska pielęgniarek (Pom. Nr 0.G.10) doprowadzone/odprowadzone zostanie powietrze uzdatnione/zużyte z istniejącego (przechodzącego przez sąsiadujące pomieszczenie) układu wentylacyjnego XIII.

4 5. Materiały i urządzenia Kanały prowadzące powietrze, istniejące, wykonane są z blachy stalowej ocynkowanej typu A - o przekrojach prostokątnych, łączonych kołnierzowo, oraz typu B - przekrojach okrągłych i połączeniach systemowych (nypel, mufa). Prowadzone są nad sufitem podwieszonym. Dodatkowe doprowadzenie/odprowadzenie powietrza do/z Pom. Nr 0.G.10, wykonane zostanie z przewodów typu B, o przekrojach okrągłych, uzbrojonych w przepustnice regulacyjne i zawory wentylacyjne z możliwością regulacji przepływu powietrza. Wentylatory pozostają istniejące, z wyjątkiem dwóch, które zostaną wymienione na mocniejsze. Wentylatory istniejące i nowe posiadają dopuszczenie do stosowania. Proponuje się zastosowanie wentylatorów firmy Venture Industries z Łomianek k/warszawy. 6.Wymagania przeciwpożarowe Instalacja pozostaje istniejąca. Prowadzona jest w obrębie jednej strefy p.poż., którą obsługuje. Nie stwarza zagrożenia pożarowego. Instalacja wentylacyjna jest zaprojektowana zgodnie z warunkami technicznymi rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie /Dz. U. Nr 75, poz. 690/. 7.Warunki techniczne wykonania i odbioru Po wymianie wentylatorów i wykonaniu nowych podłączeń - należy wykonać regulację istniejącej instalacji do uzyskania zadanych w projekcie ilości powietrza. Prace należy prowadzić zgodnie z: - Warunkami Technicznymi Wykonania i Odbioru Instalacji wentylacyjnych, -z obowiązującymi przepisami BHP, -obowiązującymi przepisami p.poż., -wytycznymi producentów urządzeń. 8.Zestawienie materiałów Lp. Wyszczególnienie Jedn. miary Ilość szt. 1 Izolacja termiczna kanałów wentylacyjnych materiałem z pianki na bazie kauczuku syntetycznego np. AF/Armaflex. kpl. 1

10, wykonane zostanie z przewodów typu B, o przekrojach okrągłych, uzbrojonych w przepustnice regulacyjne i zawory wentylacyjne z możliwością regulacji przepływu powietrza.

5 Projektował: mgr inż. Danuta de Ines-Višekruna upr. nr ew. SLK/0215/POOS/0
