Projekt instalacji centralnego ogrzewania i wentylacji w nowo budowanym garażu. Zakład Zagospodarowania Odpadów Al. Marcinkowskiego Poznań

Transkrypt

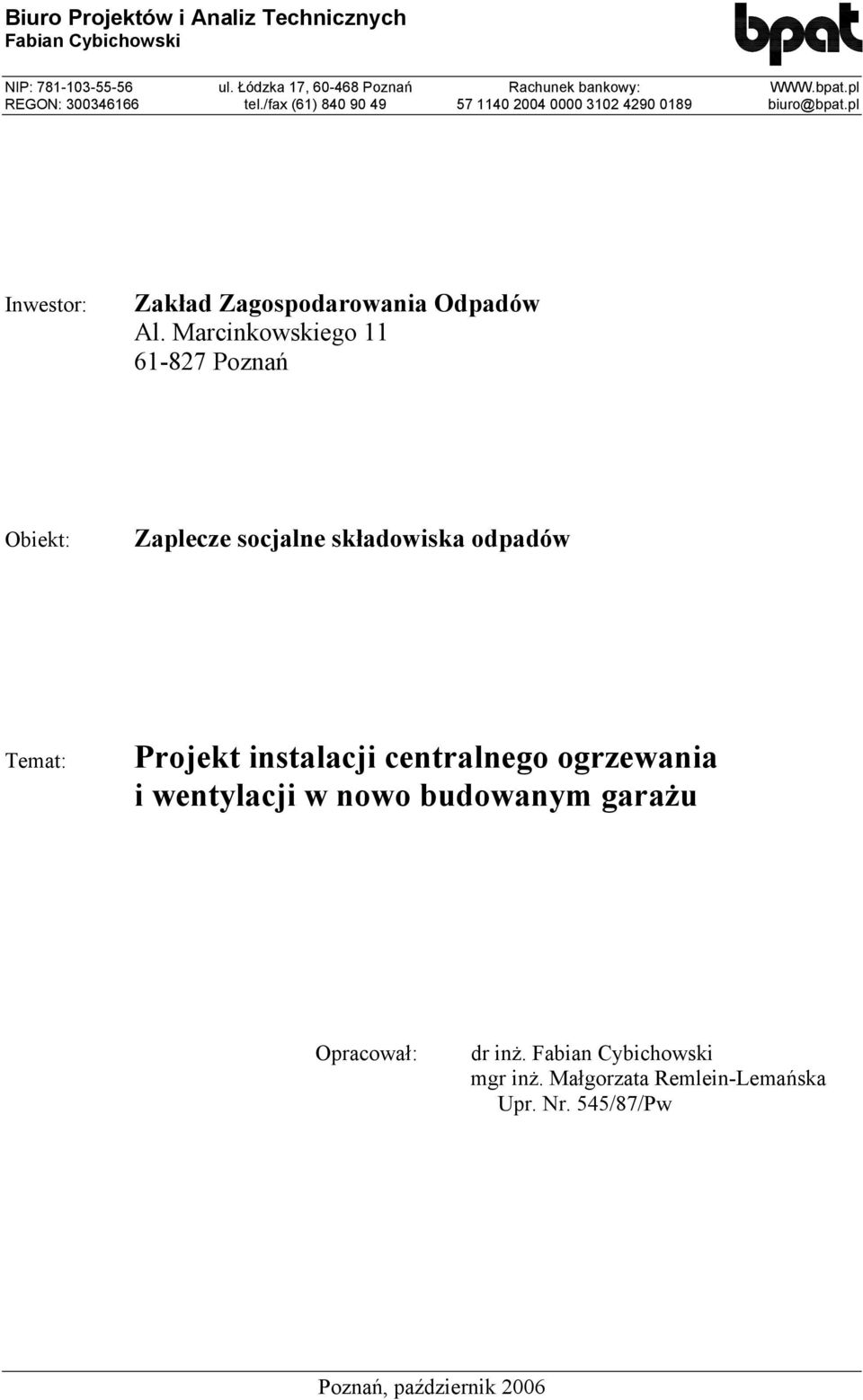

1 Biuro Projektów i Analiz Technicznych Fabian Cybichowski NIP: ul. Łódzka 17, Poznań Rachunek bankowy: REGON: tel./fax (61) biuro@bpat.pl Inwestor: Zakład Zagospodarowania Odpadów Al. Marcinkowskiego Poznań Obiekt: Zaplecze socjalne składowiska odpadów Temat: Projekt instalacji centralnego ogrzewania i wentylacji w nowo budowanym garażu Opracował: dr inż. Fabian Cybichowski mgr inż. Małgorzata Remlein-Lemańska Upr. Nr. 545/87/Pw Poznań, październik 2006

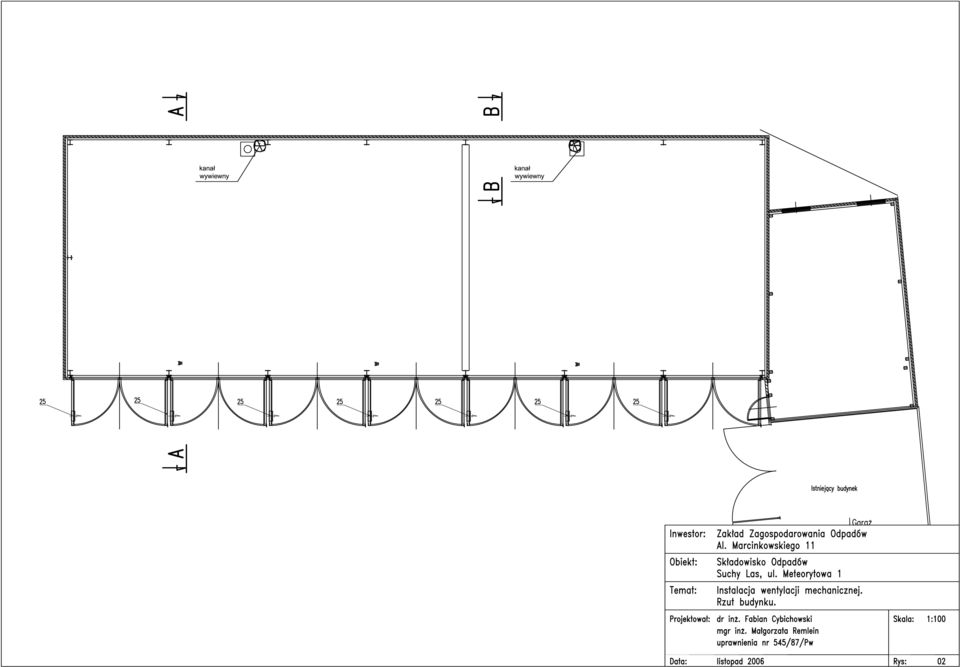

2 Zawartość opracowania Część opisowa 1. Wstęp Podstawa opracowania Przedmiot i zakres opracowania Wykorzystana dokumentacja Opis projektowanych rozwiązań Bilans cieplny Instalacja centralnego ogrzewania Wentylacja garażu Wytyczne branżowe Branża budowlana Branża AKPiA Branża elektryczna Uwagi końcowe Zestawienie urządzeń i materiałów...7 Część rysunkowa Rys. 1. Instalacja centralnego ogrzewania. Rzut budynku. Skala 1:100 Rys. 2. Instalacja wentylacji mechanicznej. Rzut budynku. Skala 1:100 Rys. 3. Instalacja wentylacji mechanicznej. Przekroje A-A, B-B. Skala 1:50 dr inż. Fabian Cybichowski 2

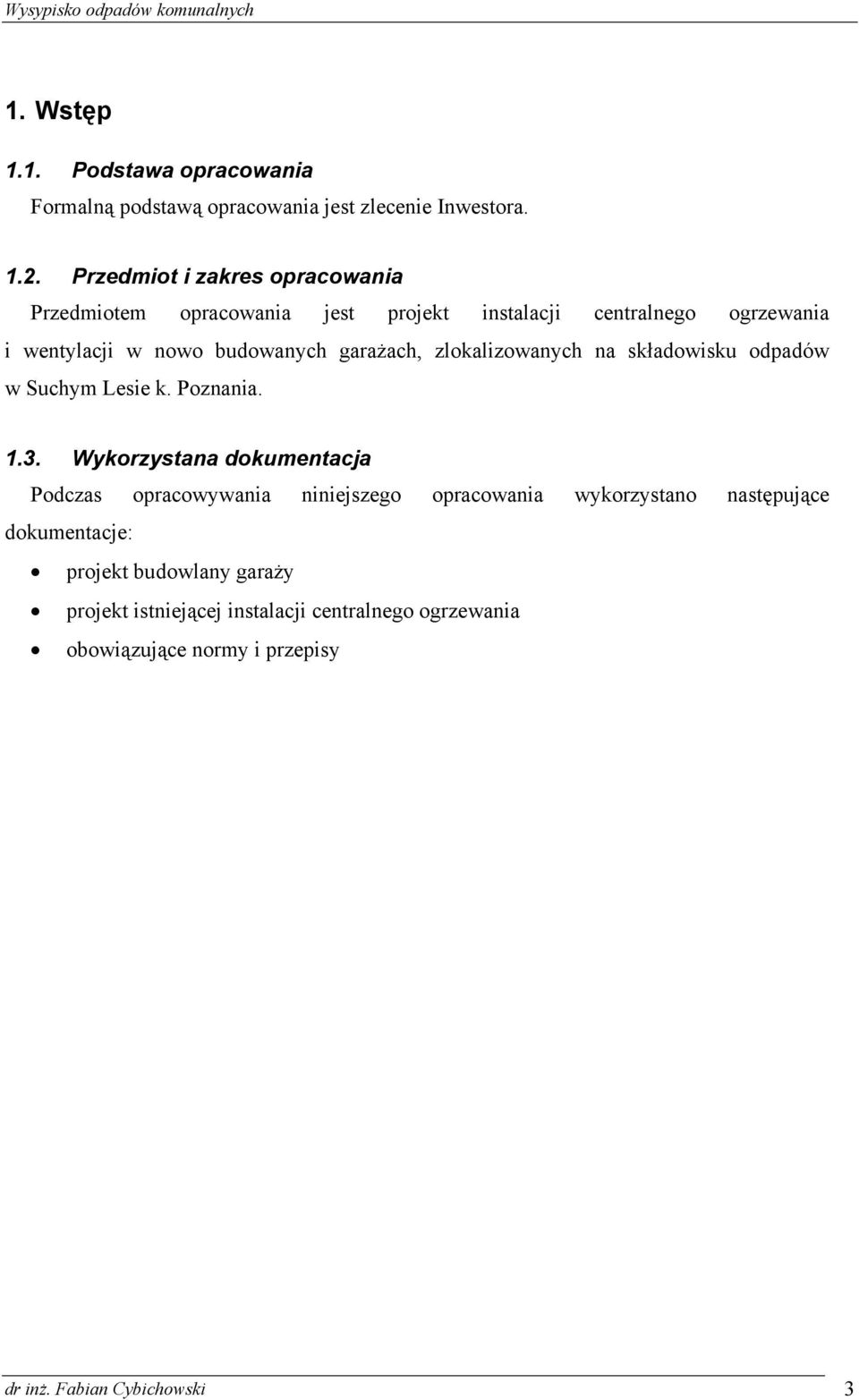

3 1. Wstęp 1.1. Podstawa opracowania Formalną podstawą opracowania jest zlecenie Inwestora Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt instalacji centralnego ogrzewania i wentylacji w nowo budowanych garażach, zlokalizowanych na składowisku odpadów w Suchym Lesie k. Poznania Wykorzystana dokumentacja Podczas opracowywania niniejszego opracowania wykorzystano następujące dokumentacje: projekt budowlany garaży projekt istniejącej instalacji centralnego ogrzewania obowiązujące normy i przepisy dr inż. Fabian Cybichowski 3

4 2. Opis projektowanych rozwiązań 2.1. Bilans cieplny Całkowite zapotrzebowanie ciepła na ogrzanie poszczególnych pomieszczeń oraz przyjęte do obliczeń ilości powietrza wentylacyjnego zestawiono w poniższej tabeli. Lp Nazwa t i Q V Q W C W m 3 /h h -1 W 01 Garaże Magazyn , Instalacja centralnego ogrzewania W pomieszczeniu magazynowym zaprojektowano instalację z rur miedzianych z grzejnikami płytowymi firmy PURMO. Przy grzejnikach należy zamontować zawory grzejnikowe Oventrop typu AV 6 z głowicami termostatycznymi UNI-XH oraz zawory powrotne Oventrop typ Combi 2. W garażu zaprojektowano instalację z rur stalowych z aparatami grzewczo wentylacyjnymi VBW Klima. Aparaty grzewczo-wentylacyjne powinny zostać wyposażone w regulatory prędkości obrotowej oraz zawory regulacyjne dostarczane w komplecie przez producenta. Całość instalacji należy zaizolować termicznie. Nowa instalacja zostanie zasilona z istniejącej sieci cieplnej przebiegającej w sąsiednim budynku. Przebieg instalacji oraz lokalizację poszczególne elementów pokazano na rys Wentylacja garażu W garażu zaprojektowano instalację wentylacji mechanicznej wywiewnej, mającą za zadanie okresowe przewietrzanie garażu oraz obniżenie stężenia dwutlenku węgla w trakcie rozruchu silników garażowanych pojazdów. W instalacji zaprojektowano dwa wentylatory dachowe, niezależnie sterowane przez dwa mikroprocesorowe detektory dwutlenku węgla WG-22.Gs firmy Gazex. Każdy z wentylatorów może pracować w jednym z trzech trybów: wyłączony (tylko wentylacja grawitacyjne), załączony I bieg, załączony II bieg. Zaprojektowana instalacja kanałowa będzie wyciągać około 40% powietrza znad posadzki i około 60% spod stropu. dr inż. Fabian Cybichowski 4

5 Nawiew kompensacyjny realizowany będzie przez kratki przelotowe w bramach garażu (w co drugim skrzydle) Wytyczne branżowe Branża budowlana Rurociągi i urządzenia mocować do elementów konstrukcyjnych obiektu za pomocą zawiesi i wsporników stalowych, w sposób uzgodniony z projektantem branży budowlanej. Ciężary poszczególnych urządzeń zestawiono w poniższej tabeli. LP kg 1 Aparat grzewczo-wentylacyjny VBW Klima typ SWO Wentylator Venture Industries RF/4-315S Branża AKPiA Każdy z wentylatorów wywiewnych w garażu powinien zostać wyposażony w układ sterujący umożliwiający dwubiegową pracę wentylatora, z możliwością nastawy wydajności wentylatora na każdym biegu w trakcie rozruchu instalacji (regulator obrotów zamknięty w szafie sterującej). Układ sterowania powinien umożliwiać pracę w dwóch trybach: automatycznym i ręcznym. W trybie automatycznym pracą wentylatora będzie sterować detektor dwutlenku węgla, pierwszy próg alarmowy detektora uruchamia pierwszy bieg wentylatora (50% wydajności), drugi próg alarmowy uruchamia drugi bieg wentylatora (100% wydajności). Projektowany detektor gazu jest wyposażony w syrenę alarmową uruchamianą po przekroczeniu drugiego progu alarmowego, sygnalizującą przekroczenie dopuszczalnego stężenia tlenku węgla i konieczność opuszczenia garażu przez obsługę. W trybie ręcznym wentylator powinien pracować na pierwszym biegu przez około 3 minuty (wyłącznik czasowy z możliwością zmiany nastawy). Detektory gazu należy zamontować na wysokości około 1,8 m nad posadzką, na tylnej ścianie garażu, w pobliżu kratek wywiewnych. Lokalizację szaf sterujących oraz miejsce montażu włącznika trybu ręcznego należy uzgodnić z Inwestorem. Aparaty Grzewczo-Wentylacyjne mają niezależne układy sterowania dostarczone przez producenta, składające się z regulatora prędkości obrotowej oraz zaworu regulacyjnego z czujnikiem temperatury w pomieszczeniu. Wyjścia alarmowe detektorów dwutlenku węgla oraz układ zasilania aparatów grzewczowentylacyjnych należy włączyć do istniejącego układu automatycznej regulacji i monitoringu. dr inż. Fabian Cybichowski 5

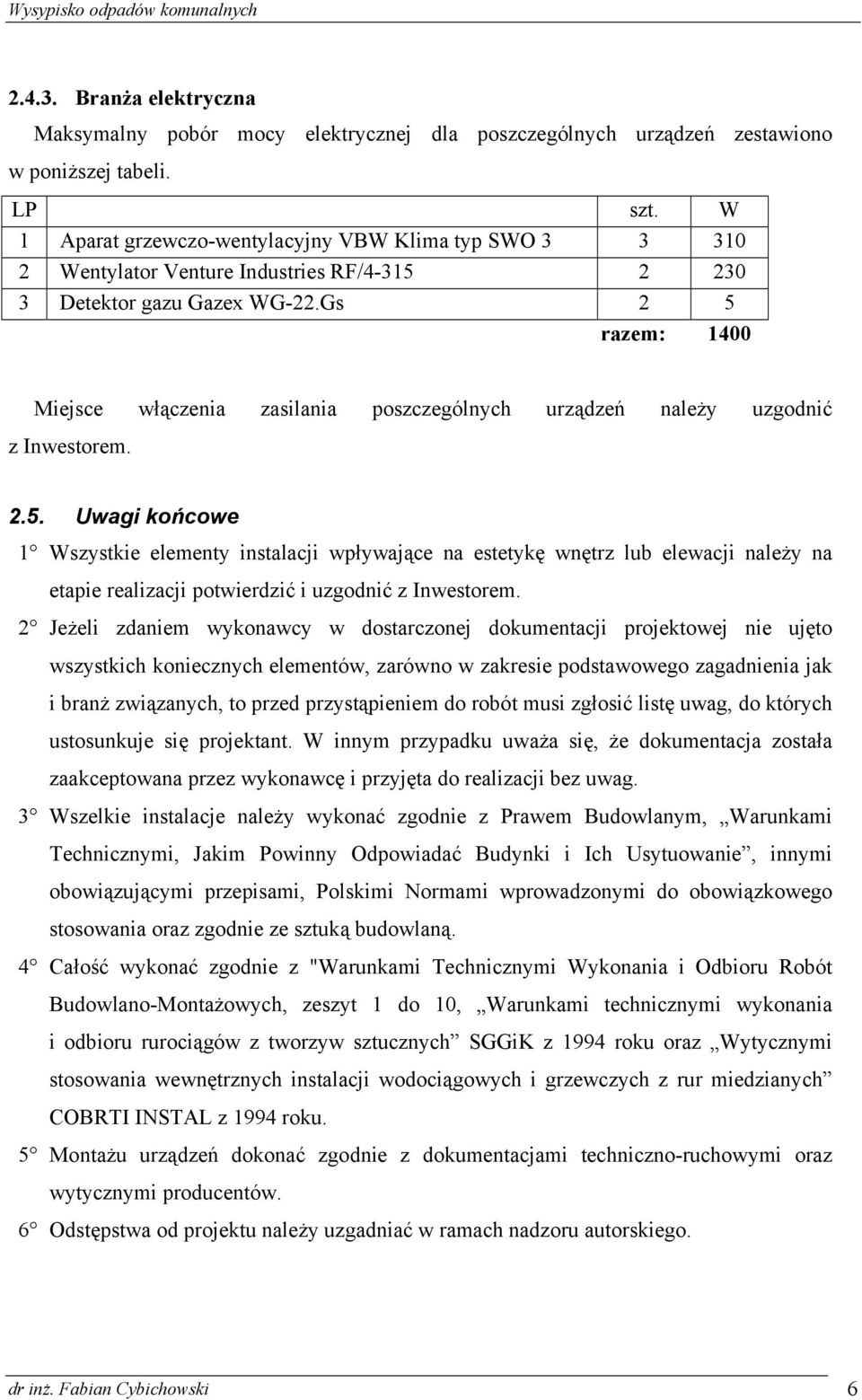

6 Branża elektryczna Maksymalny pobór mocy elektrycznej dla poszczególnych urządzeń zestawiono w poniższej tabeli. LP szt. W 1 Aparat grzewczo-wentylacyjny VBW Klima typ SWO Wentylator Venture Industries RF/ Detektor gazu Gazex WG-22.Gs 2 5 razem: 1400 Miejsce włączenia zasilania poszczególnych urządzeń należy uzgodnić z Inwestorem Uwagi końcowe 1 Wszystkie elementy instalacji wpływające na estetykę wnętrz lub elewacji należy na etapie realizacji potwierdzić i uzgodnić z Inwestorem. 2 Jeżeli zdaniem wykonawcy w dostarczonej dokumentacji projektowej nie ujęto wszystkich koniecznych elementów, zarówno w zakresie podstawowego zagadnienia jak i branż związanych, to przed przystąpieniem do robót musi zgłosić listę uwag, do których ustosunkuje się projektant. W innym przypadku uważa się, że dokumentacja została zaakceptowana przez wykonawcę i przyjęta do realizacji bez uwag. 3 Wszelkie instalacje należy wykonać zgodnie z Prawem Budowlanym, Warunkami Technicznymi, Jakim Powinny Odpowiadać Budynki i Ich Usytuowanie, innymi obowiązującymi przepisami, Polskimi Normami wprowadzonymi do obowiązkowego stosowania oraz zgodnie ze sztuką budowlaną. 4 Całość wykonać zgodnie z "Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych, zeszyt 1 do 10, Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych SGGiK z 1994 roku oraz Wytycznymi stosowania wewnętrznych instalacji wodociągowych i grzewczych z rur miedzianych COBRTI INSTAL z 1994 roku. 5 Montażu urządzeń dokonać zgodnie z dokumentacjami techniczno-ruchowymi oraz wytycznymi producentów. 6 Odstępstwa od projektu należy uzgadniać w ramach nadzoru autorskiego. dr inż. Fabian Cybichowski 6

7 3. Zestawienie urządzeń i materiałów Poz Ilość szt. Nazwa linii Uwagi Centralne ogrzewanie Aparat grzewczo-wentylacyjny SWO-3, 1. 3 z transformatorowym regulatorem prędkości obrotowej i termostatem pomieszczeniowym sterującym zaworem VBW Klima regulacyjnym (dostarczane przez producenta) 2. 3 Zawór Hycocon T Dn25 Oventrop 3. 4 Grzejnik PURMO typ / Zawór grzejnikowy typ AV 6 Oventrop 5. 4 Zawór powrotny typ Combi 2 Oventrop 6. 4 Głowica termostatyczna typ UNI-XH Oventrop 7. Rura miedziana 12x1 ~40 m 8. Rura miedziana 18x1 ~8 m 9. Rura miedziana 22x1 ~16 m 10. Rura stalowa Dn25 ~26 m 11. Rura stalowa Dn32 ~55 m 12. Rura stalowa Dn40 ~20 m 13. niewykorzystane 14. niewykorzystane 15. niewykorzystane Uwaga: Ilość kształtek, mocowań, odwodnień i odpowietrzeń należy określić w trakcie montażu Wentylacja mechaniczna Wentylator Venture Industries typ RF/ Podstawa dachowa do wentylatora poz. 16, do montażu na dachu nachylonym pod kątem 6, izolowana termicznie Kanał elastyczny flex φ315, L = 1000, izolowany termicznie Zmiana przekroju φ315/400x400, L = Kanał 400x400, L = 500, z króćcem do montażu kratki poz. 24 dr inż. Fabian Cybichowski 7

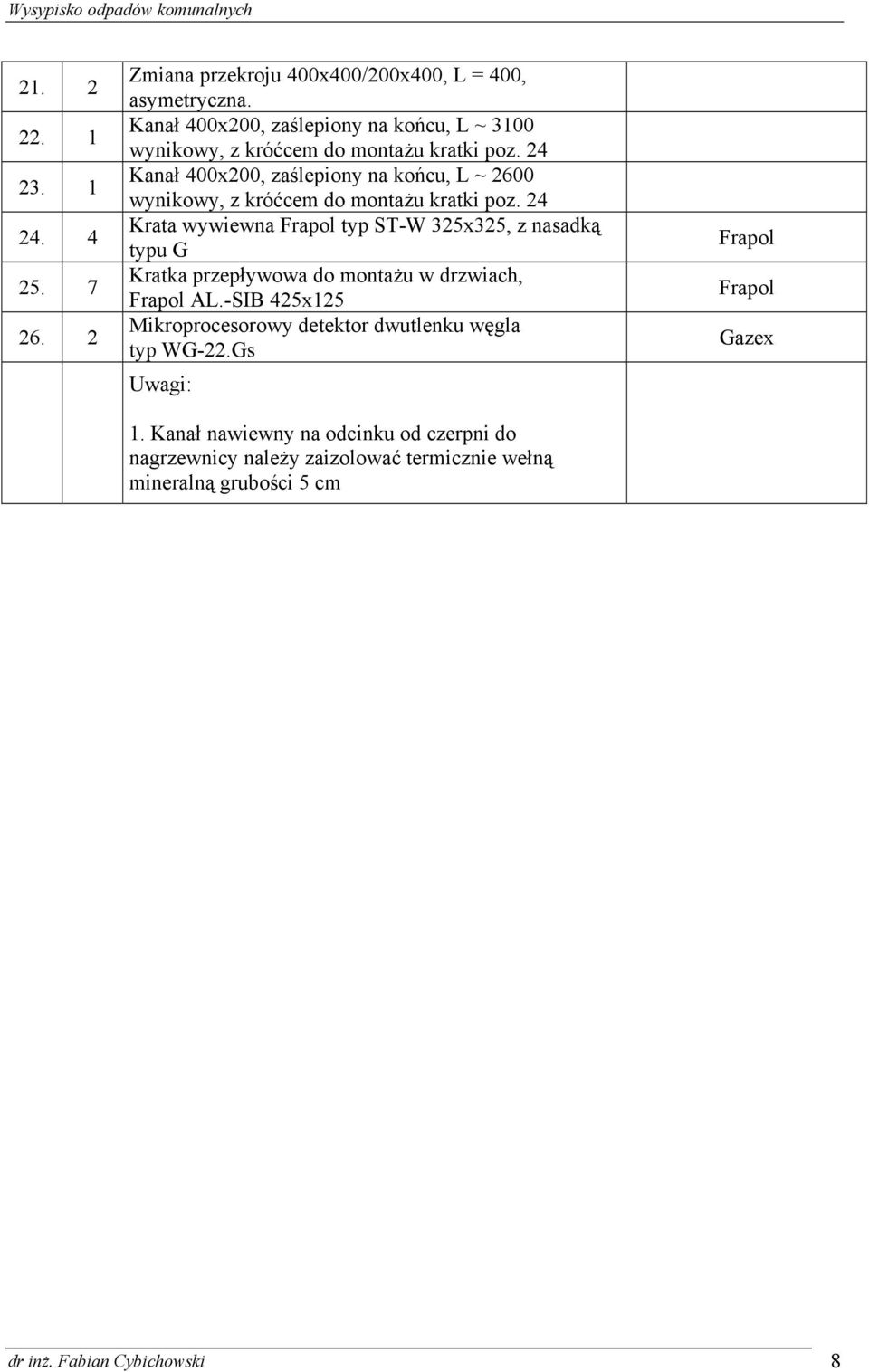

8 Zmiana przekroju 400x400/200x400, L = 400, asymetryczna. Kanał 400x200, zaślepiony na końcu, L ~ 3100 wynikowy, z króćcem do montażu kratki poz. 24 Kanał 400x200, zaślepiony na końcu, L ~ 2600 wynikowy, z króćcem do montażu kratki poz. 24 Krata wywiewna Frapol typ ST-W 325x325, z nasadką typu G Kratka przepływowa do montażu w drzwiach, Frapol AL.-SIB 425x125 Mikroprocesorowy detektor dwutlenku węgla typ WG-22.Gs Uwagi: 1. Kanał nawiewny na odcinku od czerpni do nagrzewnicy należy zaizolować termicznie wełną mineralną grubości 5 cm Frapol Frapol Gazex dr inż. Fabian Cybichowski 8
