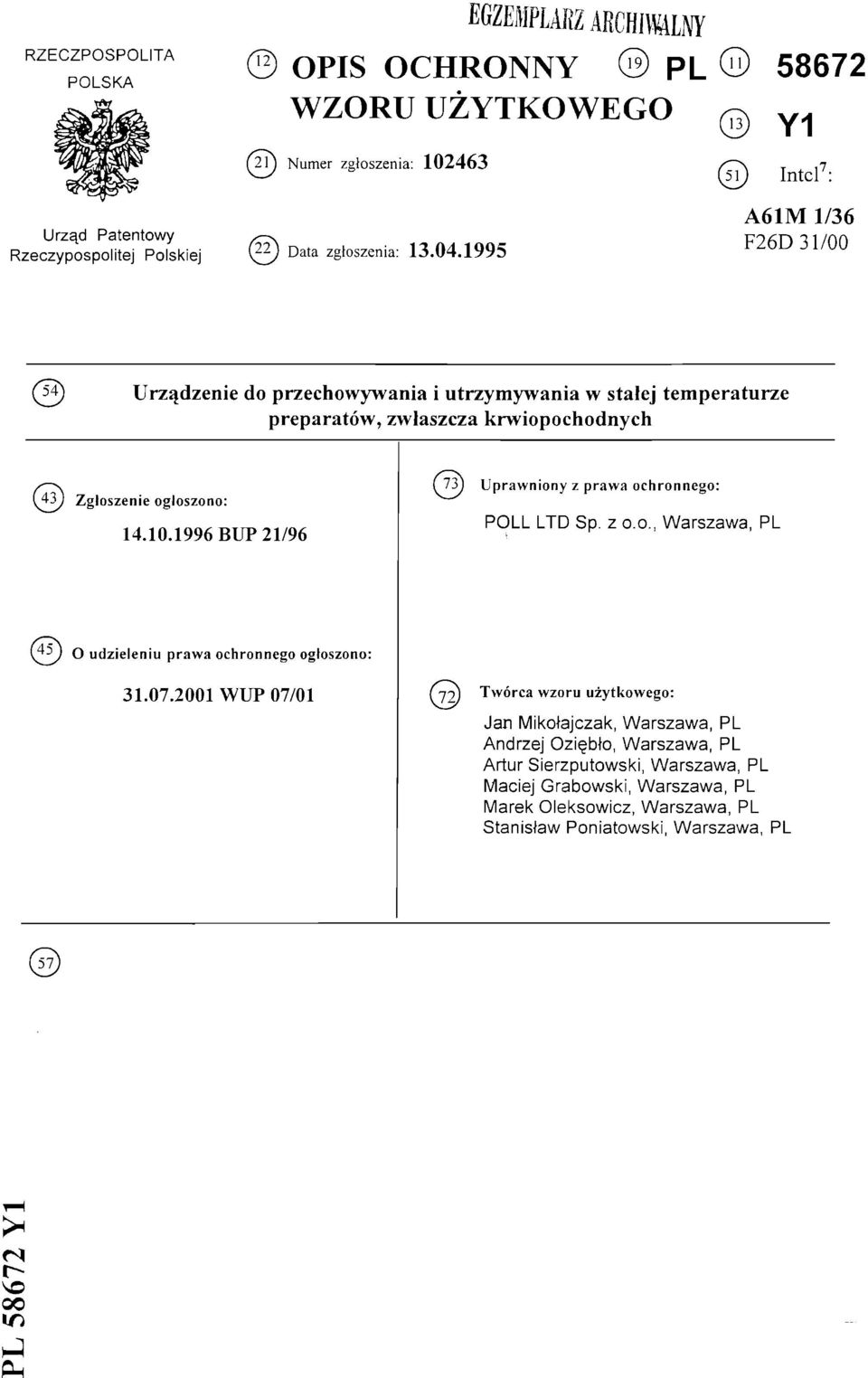

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej EGZEMPLARZ ARCHIMNY OPIS OCHRONNY PL WZORU UŻYTKOWEGO (2\J Numer zgłoszenia: Data zgłoszenia: Y1 Intel7: A61M 1/36 F26D 31/00 54) Urządzenie do przechowywania i utrzymywania w stałej temperaturze preparatów, zwłaszcza krwiopochodnych (43) Zgłoszenie ogłoszono: BUP 21/96 ( 73) Uprawniony z prawa ochronnego: POLL LTD Sp. z o.o., Warszawa, PL (45) o udzieleniu prawa ochronnego ogłoszono: WUP 07/01 Twórca wzoru użytkowego: Jan Mikołajczak, Warszawa, PL Andrzej Oziębło, Warszawa, PL Artur Sierzputowski, Warszawa, PL Maciej Grabowski, Warszawa, PL Marek Oleksowicz, Warszawa, PL Stanisław Poniatowski, Warszawa, PL 00 Ph

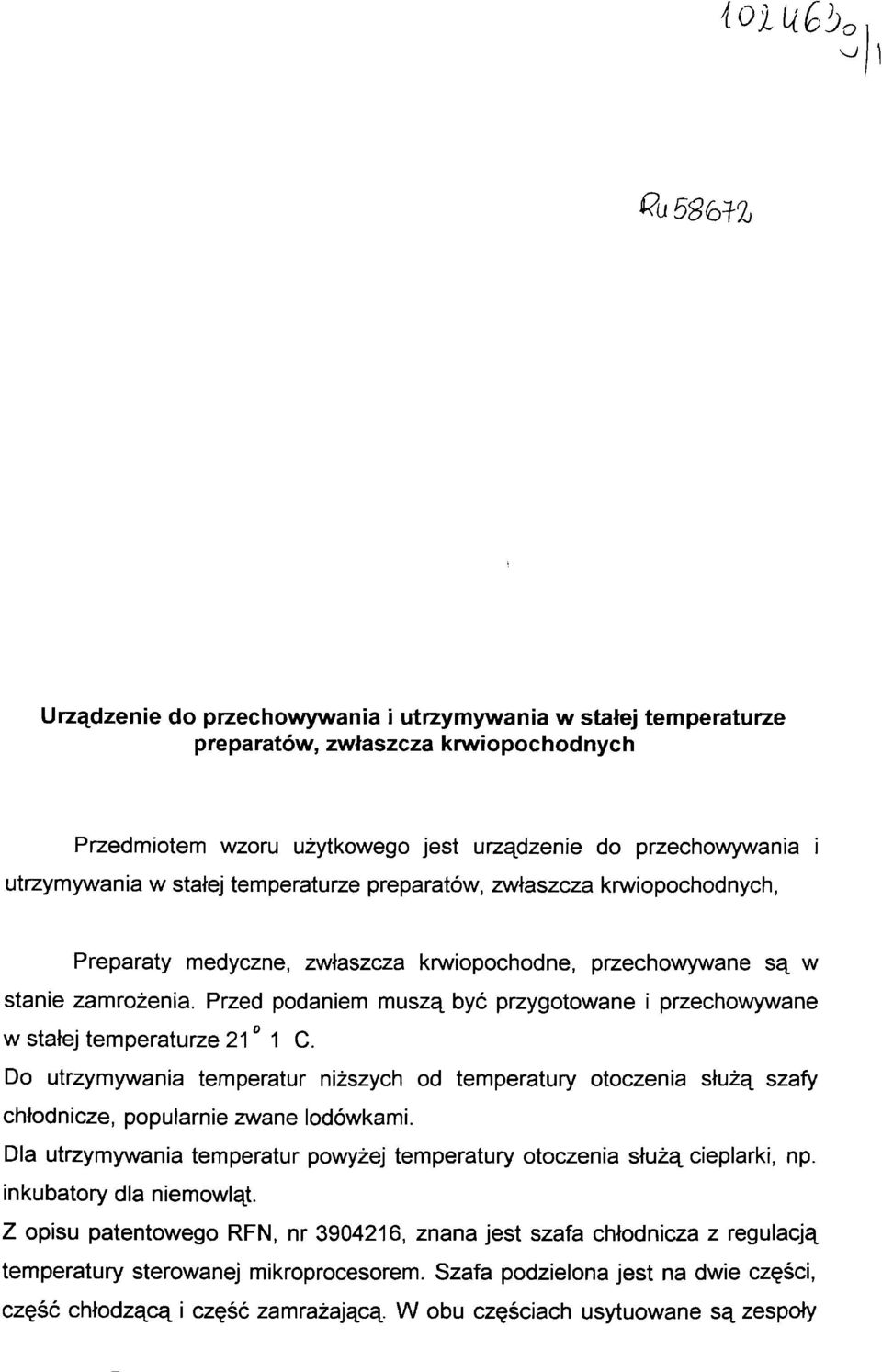

2 Wj 5S61Z Urządzenie do przechowywania i utrzymywania w stałej temperaturze preparatów, zwłaszcza krwiopochodnych Przedmiotem wzoru użytkowego jest urządzenie do przechowywania i utrzymywania w stałej temperaturze preparatów, zwłaszcza krwiopochodnych, Preparaty medyczne, zwłaszcza krwiopochodne, przechowywane są w stanie zamrożenia. Przed podaniem muszą być przygotowane i przechowywane w stałej temperaturze 21 1 C. Do utrzymywania temperatur niższych od temperatury otoczenia służą szafy chłodnicze, popularnie zwane lodówkami. Dla utrzymywania temperatur powyżej temperatury otoczenia służą cieplarki, np. inkubatory dla niemowląt. Z opisu patentowego RFN, nr , znana jest szafa chłodnicza z regulacją temperatury sterowanej mikroprocesorem. Szafa podzielona jest na dwie części, część chłodzącą i część zamrażającą. W obu częściach usytuowane są zespoły

3 2 odparowujące połączone z agregatem, a także czujniki i regulatory temperatury połączone z mikroprocesorem. W części chłodzącej usytuowany jest wentylator. Niektóre preparaty krwiopochodne, a głównie krwinki płytkowe, pozostawione w znanych urządzeniach do utrzymywania stałej temperatury, w stanie spoczynku ulegają po pewnym czasie agregacji, t.j. opadają na dno i sklejają się, uniemożliwiając podawanie przy pomocy drenów czy strzykawek. Istota urządzenia do przechowywania i utrzymywania w stałej temperaturze preparatów krwiopochodnych, według wzoru użytkowego, zawierającego obudowę termoizolowaną wentylator i czujnik temperatury, polega na tym, że w tylnej ściance obudowy ma zamocowaną pompę cieplną zawierającą elementy Peltier. Po obu stronach tylnej ściany, wewnątrz obudowy i na zewnątrz, ma zamocowane radiatory z czujnikami temperatury oraz wentylatory. W ściance bocznej komory ustalone są obrotowo dwa wałki, na których jednych końcach, znajdujących się poza komorą usytuowane są zespoły napędowe. Drugie końce wałków, znajdujące się wewnątrz komory, połączone są z koszami, zawierającymi kieszenie na pojemniki z preparatami. Przedstawione urządzenie łączy w sobie zarówno cechy chłodziarek jak i cieplarek, gdyż w zależności od kierunku prądu przepływającego przez elementy Peltier, następuje przepływ ciepła w kierunku do obudowy lub na zewnątrz. Ten przepływ wzmacniają i stabilizują radiatory oraz wentylatory. Nad prawidłową pracą urządzenia czuwa mikroprocesor. Z tego względu urządzenie według wzoru umożliwia stabilizację założonej temperatury z dokładnością do 0,5 C. Natomiast ruch obrotowy kosza, ze stałą zalecaną prędkością 8 ±1 obr/min, powoduje ciągłe mieszanie preparatu. W efekcie urządzenie umożliwia przechowywanie preparatów w precyzyjnie określonych temperaturach, spowalniających procesy metabolizmu i mieszając zabezpiecza je przed procesami agregacji, zbrylania i rozwarstwiania.

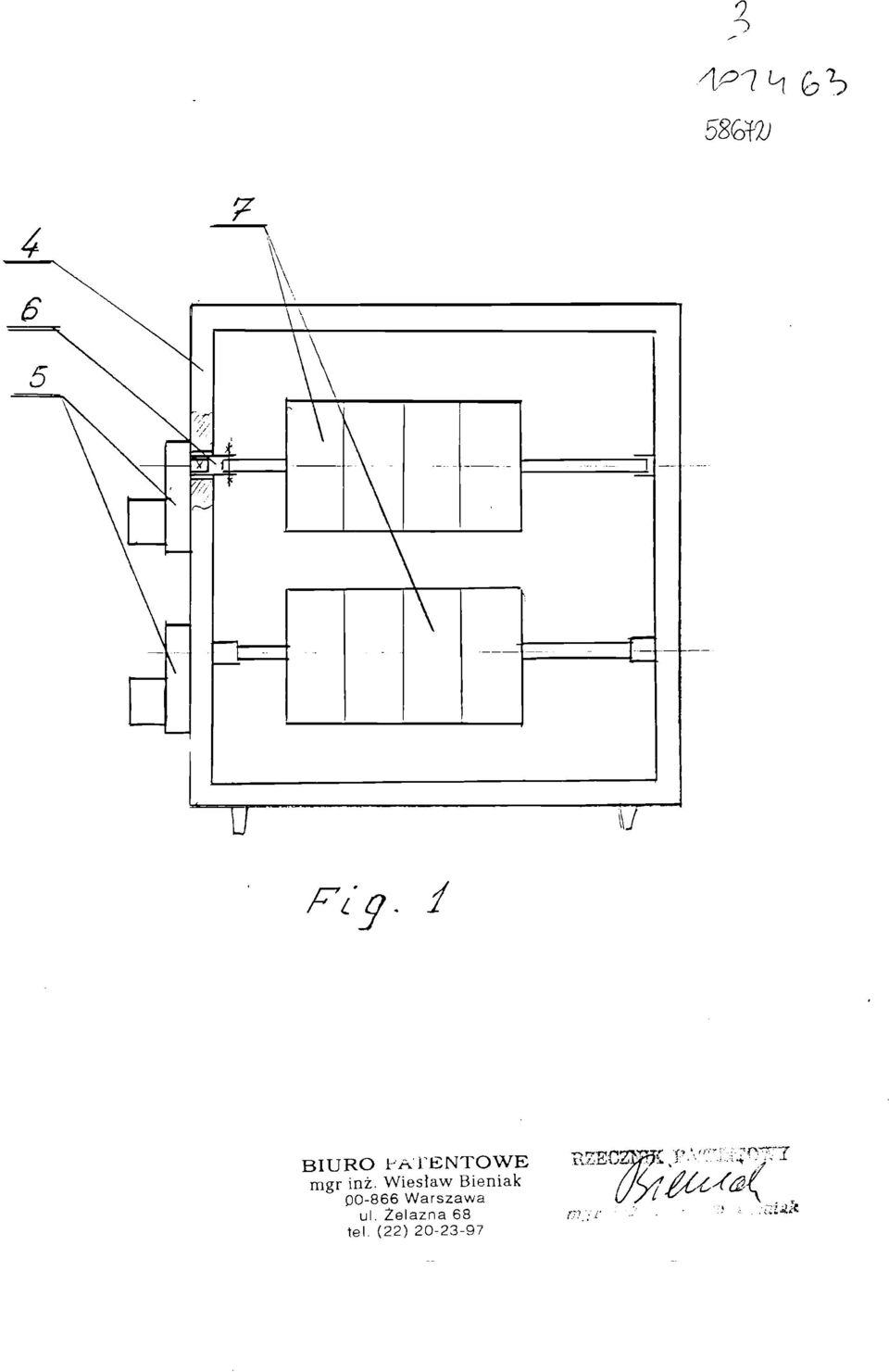

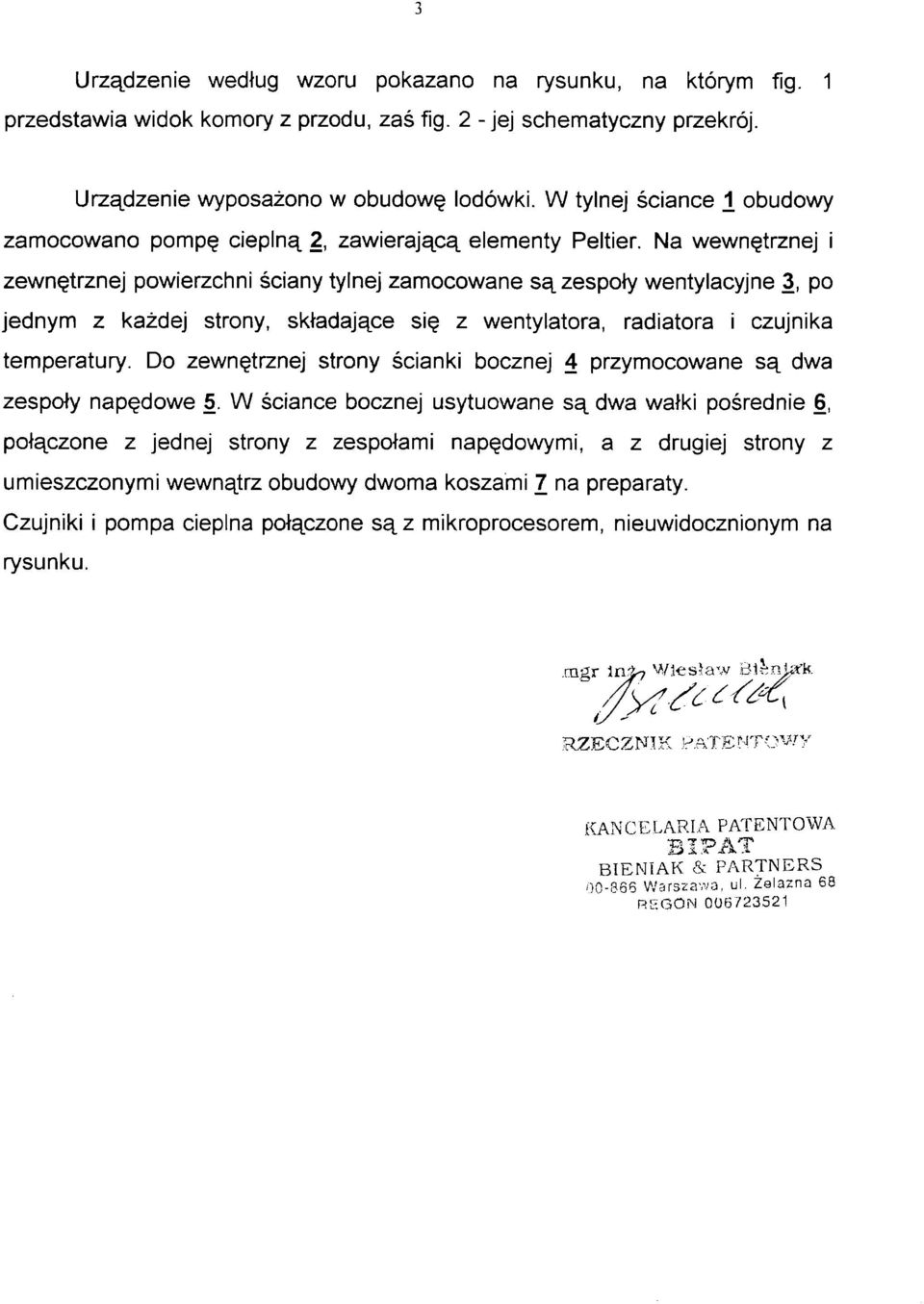

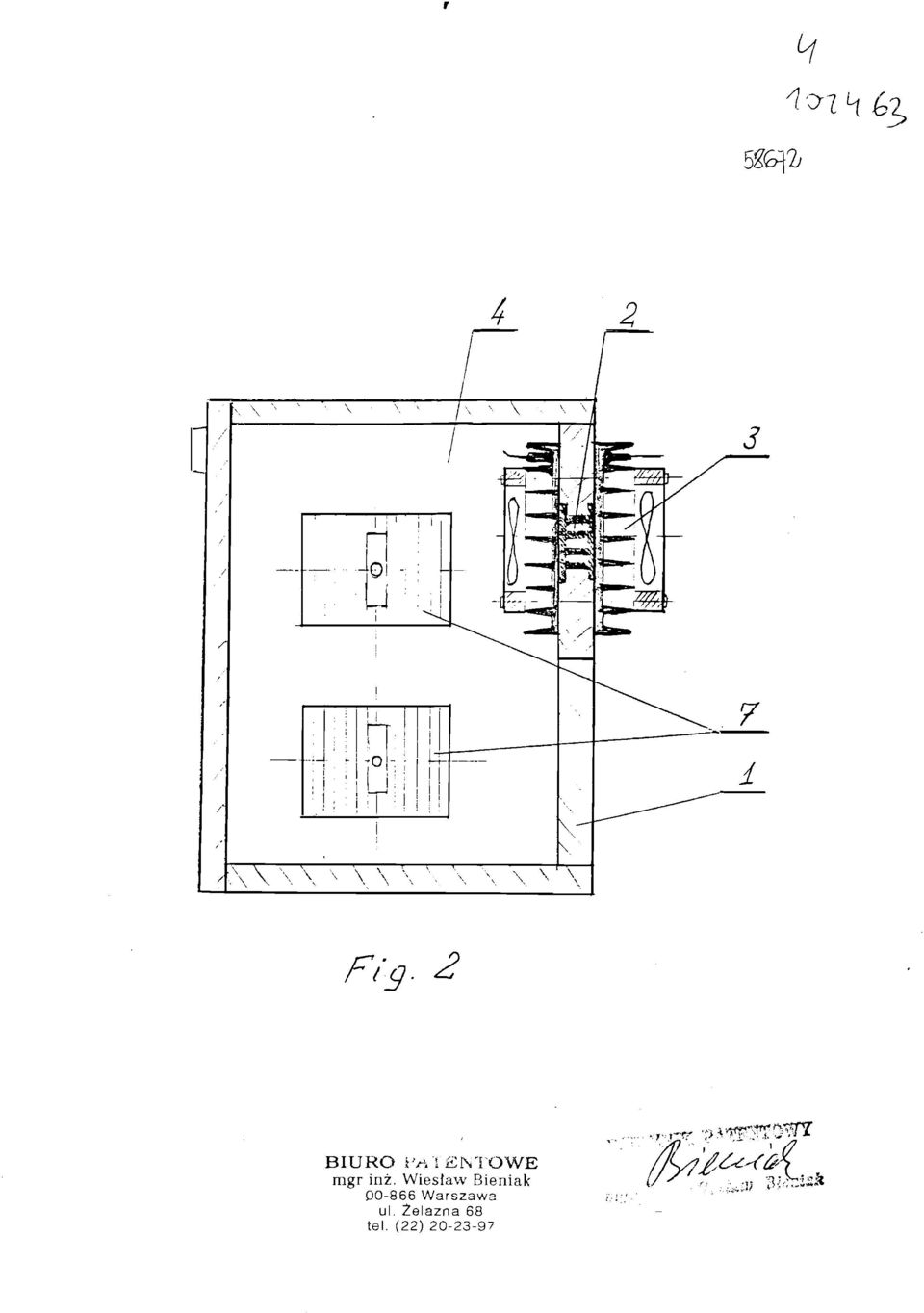

4 3 Urządzenie według wzoru pokazano na rysunku, na którym fig. 1 przedstawia widok komory z przodu, zaś fig. 2 -jej schematyczny przekrój. Urządzenie wyposażono w obudowę lodówki. W tylnej ściance 1 obudowy zamocowano pompę cieplną 2, zawierającą elementy Peltier. Na wewnętrznej i zewnętrznej powierzchni ściany tylnej zamocowane są zespoły wentylacyjne 3, po jednym z każdej strony, składające się z wentylatora, radiatora i czujnika temperatury. Do zewnętrznej strony ścianki bocznej 4 przymocowane są dwa zespoły napędowe 5. W ściance bocznej usytuowane są dwa wałki pośrednie 6, połączone z jednej strony z zespołami napędowymi, a z drugiej strony z umieszczonymi wewnątrz obudowy dwoma koszami 7 na preparaty. Czujniki i pompa cieplna połączone są z mikroprocesorem, nieuwidocznionym na rysunku. RZECZNIK PATENTOWY KANCELARIA PATENTOWA BI PAT BIENIAK & PARTNERS Warszawa, ul. Żelazna 66 REGON

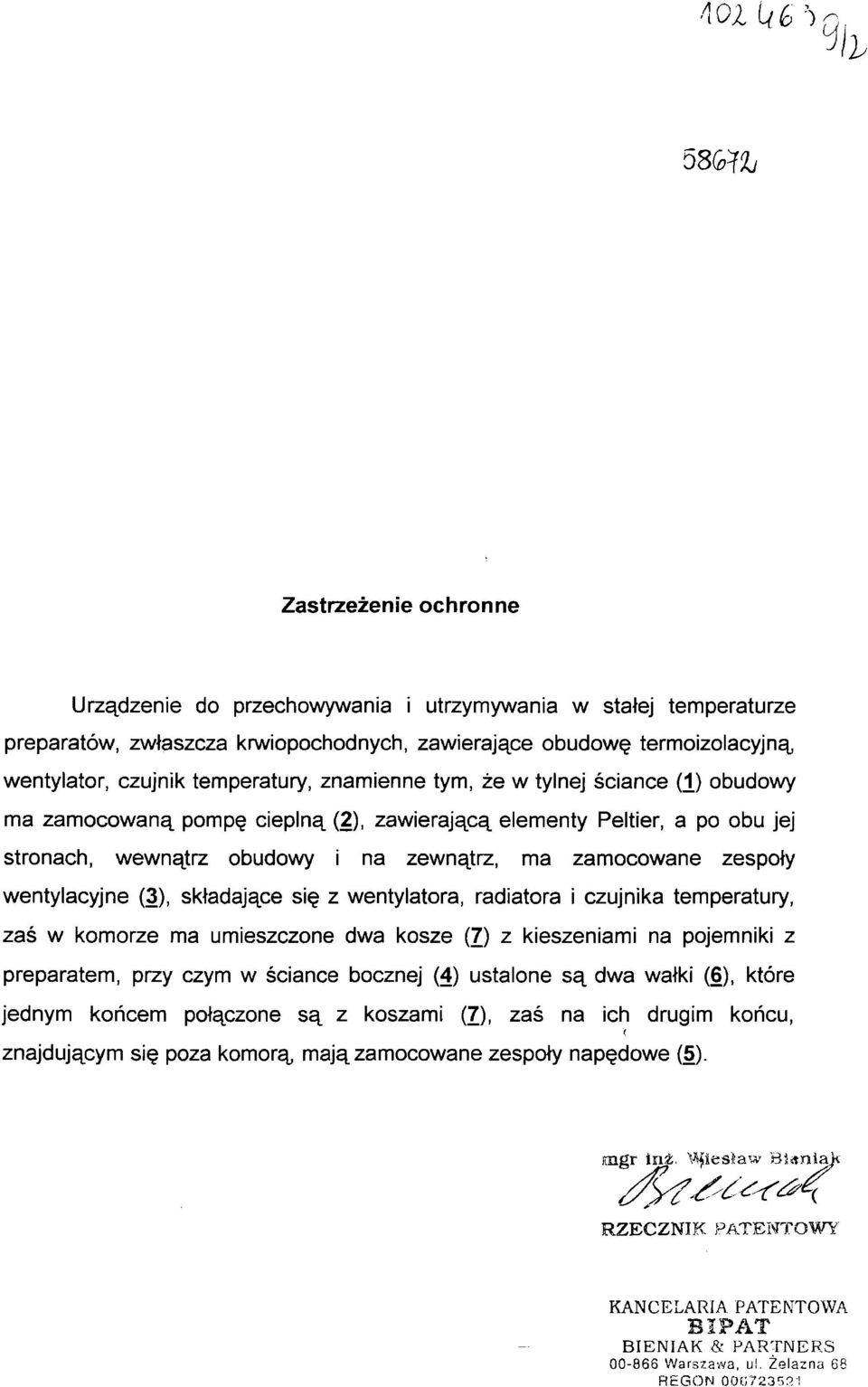

5 58GX9j Zastrzeżenie ochronne Urządzenie do przechowywania i utrzymywania w stałej temperaturze preparatów, zwłaszcza krwiopochodnych, zawierające obudowę termoizolacyjną wentylator, czujnik temperatury, znamienne tym, że w tylnej ściance (1) obudowy ma zamocowaną pompę cieplną (2), zawierającą elementy Peltier, a po obu jej stronach, wewnątrz obudowy i na zewnątrz, ma zamocowane zespoły wentylacyjne (3), składające się z wentylatora, radiatora i czujnika temperatury, zaś w komorze ma umieszczone dwa kosze (7) z kieszeniami na pojemniki z preparatem, przy czym w ściance bocznej (4) ustalone są dwa wałki (6), które jednym końcem połączone są z koszami (7), zaś na ich drugim końcu, znajdującym się poza komorą mają zamocowane zespoły napędowe (5). mgr inż. \^iesftaw Bi«mia)< RZECZNIK PATENTOWY' KANCELARIA PATENTOWA BIPAT BIENIAK & PARTNERS Warszawa, u!. Żelazna 68 REGON 0OG723521

6 9 AYy. / BIURO PATENTOWE mgr inż. Wiesław Bieniak Q0-866 Warszawa ul. Żelazna 68 tel. (22) uża*

7 \ - \ V "" "i i7" 1 ji r_j l0l -: : \\! I I \ \ \ \ \ \ \ \ Fig. <2 >^j~rr 'P^W^O^TY BIURO PATENTOWE mgr inż. Wiesiaw Bieniak Warszawa ul. Żelazna 68 tel. (22) " ii) p*'* *- "***
