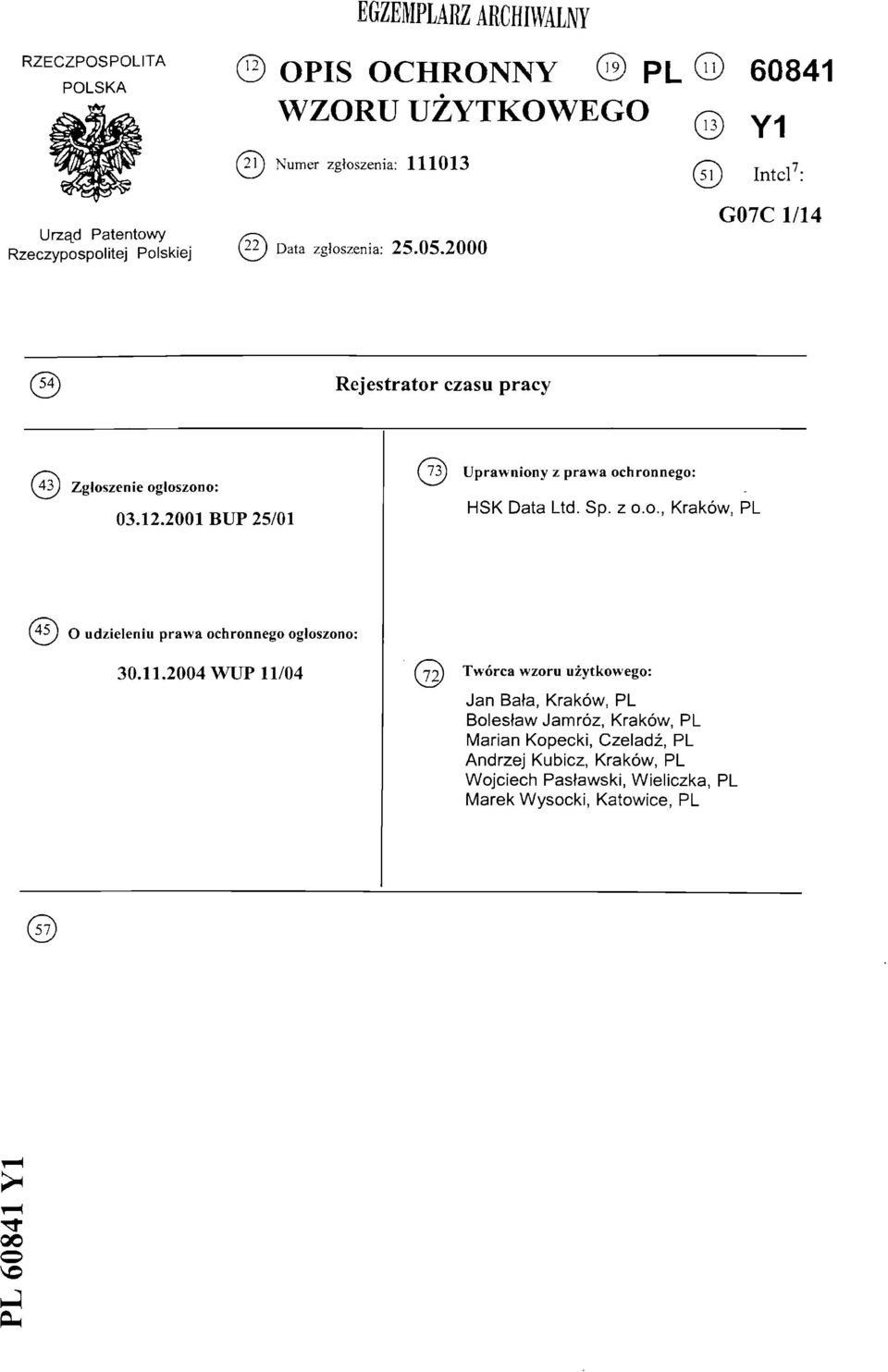

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej EGZEMPLARZ ARCHIWALNY OPIS OCHRONNY PL WZORU UŻYTKOWEGO (2n Numer zgłoszenia: (22) Data zgłoszenia: Y1 Intel7: G07C 1/14 Rejestrator czasu pracy (43) Zgłoszenie ogłoszono: BUP 25/01 Uprawniony z prawa ochronnego: HSK Data Ltd. Sp. z 0.0., Kraków, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 11/04 Twórca wzoru użytkowego: Jan Bała, Kraków, PL Bolesław Jamróz, Kraków, PL Marian Kopecki, Czeladź, PL Andrzej Kubicz, Kraków, PL Wojciech Pasławski, Wieliczka, PL Marek Wysocki, Katowice, PL o O-

2 Rejestrator czasu pracy Przedmiotem wzoru użytkowego jest elektroniczny rejestrator czasu pracy na kartę identyfikacyjną. Znane są rejestratory czasu pracy na karty identyfikacyjne magnetyczne lub chipowe. Rejestrator taki ma na przedniej płycie obudowy umieszczoną kieszeń czytnika kart, klawiaturę oraz wyświetlacz znakowy. Wewnątrz znajduje się zespół elektroniczny z mikroprocesorami sterującymi pracą rejestratora. Rejestrator taki usytuowany musi być w odpowiednio oświetlonym miejscu i korzystanie z niego wymaga odczytywania komunikatów z wyświetlacza. Celem wzoru użytkowego jest rejestrator wygodniejszy w użytkowaniu i umożliwiający korzystanie z niego osobom słabo widzącym i niewidomym. Rejestrator czasu pracy, według wzoru, składa się z obudowy, płyty elektroniki, wyświetlacza i klawiatury. Istotą jest to, że na płycie elektroniki, wewnątrz obudowy, umieszczony jest moduł głośnomówiący. Moduł połączony jest z głośnikiem, który usytuowany jest po wewnętrznej stronie dolnej ściany pokrywy. Głośnik połączony jest rozłącznie z płytą elektroniki. Moduł głośnomówiący jest układem scalonym podłączonym do magistrali mikroprocesorowej rejestratora. Funkcją tego modułu jest synteza głosu oraz pamięć komunikatów głosowych. Każdy komunikat wyświetlany na wyświetlaczu rejestratora ma swój 1

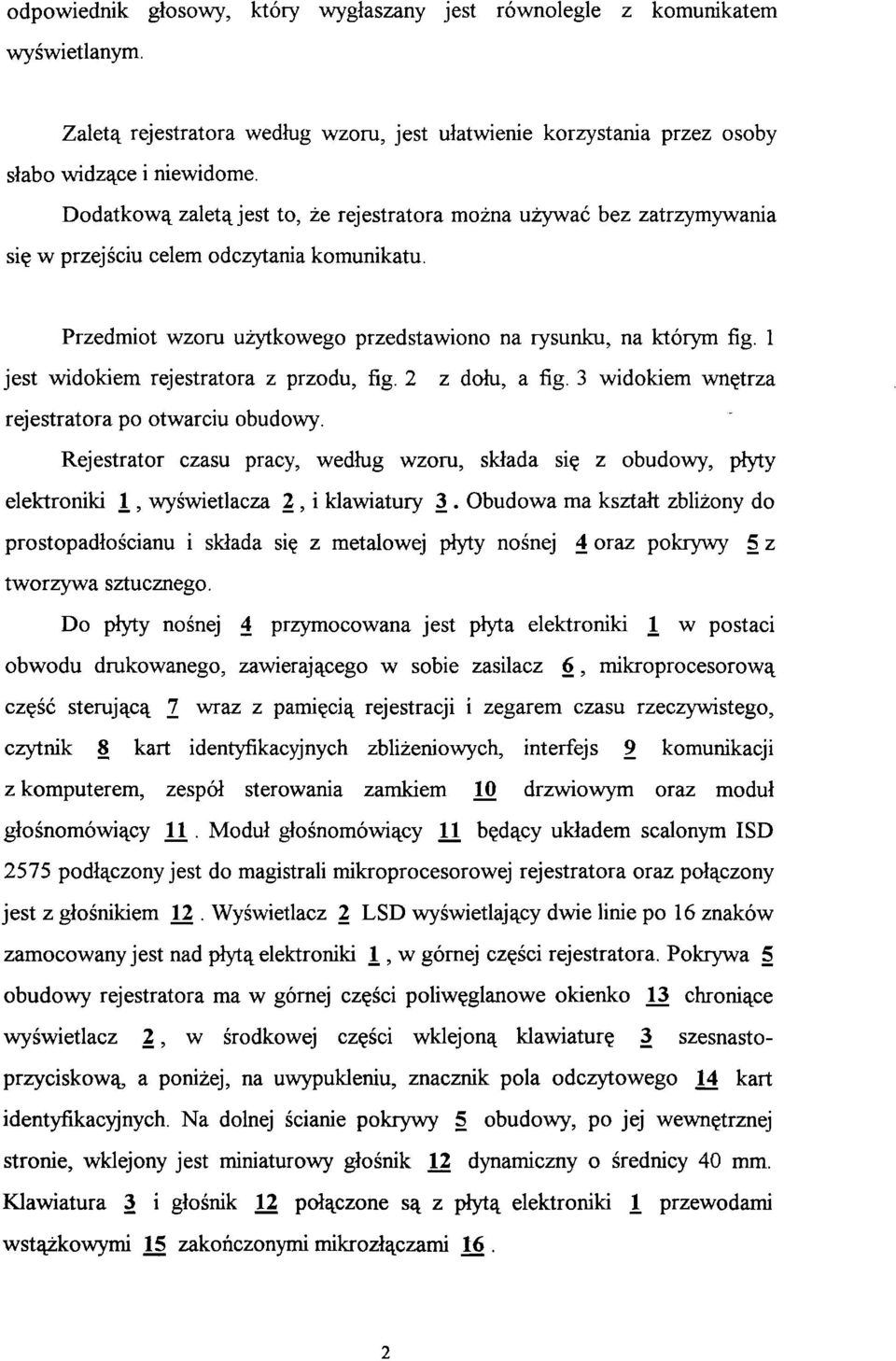

3 odpowiednik głosowy, który wygłaszany jest równolegle z komunikatem wyświetlanym. Zaletą rejestratora według wzoru, jest ułatwienie korzystania przez osoby słabo widzące i niewidome. Dodatkową zaletą jest to, że rejestratora można używać bez zatrzymywania się w przejściu celem odczytania komunikatu. Przedmiot wzoru użytkowego przedstawiono na rysunku, na którym fig. 1 jest widokiem rejestratora z przodu, fig. 2 z dołu, a fig. 3 widokiem wnętrza rejestratora po otwarciu obudowy. Rejestrator czasu pracy, według wzoru, składa się z obudowy, płyty elektroniki 1, wyświetlacza 2, i klawiatury 3. Obudowa ma kształt zbliżony do prostopadłościanu i składa się z metalowej płyty nośnej 4 oraz pokrywy 5 z tworzywa sztucznego. Do płyty nośnej 4 przymocowana jest płyta elektroniki 1. w postaci obwodu drukowanego, zawierającego w sobie zasilacz 6, mikroprocesorową część sterującą 7 wraz z pamięcią rejestracji i zegarem czasu rzeczywistego, czytnik 8 kart identyfikacyjnych zbliżeniowych, interfejs 9 komunikacji z komputerem, zespół sterowania zamkiem 10 drzwiowym oraz moduł głośnomówiący 1J.. Moduł głośnomówiący 11 będący układem scalonym ISD 2575 podłączony jest do magistrali mikroprocesorowej rejestratora oraz połączony jest z głośnikiem 12. Wyświetlacz 2 LSD wyświetlający dwie linie po 16 znaków zamocowany jest nad płytą elektroniki 1, w górnej części rejestratora. Pokrywa 5 obudowy rejestratora ma w górnej części poliwęglanowe okienko 13 chroniące wyświetlacz 2, w środkowej części wklejoną klawiaturę 3 szesnastoprzyciskową, a poniżej, na uwypukleniu, znacznik pola odczytowego 14 kart identyfikacyjnych. Na dolnej ścianie pokrywy 5 obudowy, po jej wewnętrznej stronie, wklejony jest miniaturowy głośnik 12 dynamiczny o średnicy 40 mm. Klawiatura 3 i głośnik 12 połączone są z płytą elektroniki 1 przewodami wstążkowymi 15 zakończonymi mikrozłączami 16. 2

4 Działanie rejestratora czasu pracy polega na tym, że gdy pracownik zbliży kartę do pola odczytowego ]A następuje odczytanie numeru karty i zapisanie go wraz z datą i godziną do pamięci rejestracji, W momencie odczytu na wyświetlaczu 2 pojawia się numer odczytanej karty, tryb wejścia/wyjścia oraz komunikaty typu witaj" lub też określenie błędu, jeśli jakiś wystąpił. Każdy komunikat wyświetlany na wyświetlaczu 2 ma swój odpowiednik głosowy, który wygłaszany jest równocześnie z komunikatem wyświetlanym. Dodatkowo, za pomocą przycisku * na klawiaturze 3, można uzyskać głosową informację o trybie w jakim w danym momencie znajduje się rejestrator. Możliwość ta jest cenna szczególnie dla osób z upośledzonym wzrokiem. 3

5 1 11 orn-t Zastrzeżenia ochronne 1. Rejestrator czasu pracy składający się z obudowy, płyty elektroniki, wyświetlacza i klawiatury, znamienny tym, że na płycie elektroniki (1) umieszczony jest moduł głośnomówiący połączony z głośnikiem ( 11 ). 2. Rejestrator czasu pracy według zastrz.l, znamienny tyn, że głośnik ( \2 ) zamocowany jest po wewnętrznej stronie dolnej ściany pokrywy (5 ) obudowy i połączony jest rozłącznie z płytą elektroniki ( 1 ) RZECZNIK PATIMBw, mgr Int. Małgorzata Ućissler

6 ii [q W\ mgr łat, Małgorzata

7 Fig.3 meczii* riiuiu tot., Mkłęorzaia
