1 - RZECZPOSPOLITA POLSKA * OpfZW(ffiń51W PL Urząd Patentowy Rzeczypospolitej Polskiej WZORU UŻYTKOWEGO f21j Numer zgłoszenia: Data zgłoszenia: ) Y1 Intel7: B01D 29/31 BO ID 35/02 BO ID 27/08 Filtr do oczyszczania wody pitnej (43) Zgłoszenie ogłoszono: BUP 11/00 Uprawniony z prawa ochronnego: FORMASTER SA, Kielce, PL \45j O udzieleniu prawa ochronnego ogłoszono: WUP 09/04 Twórca wzoru użytkowego: Wiaczesław Bursztein, Kielce, PL

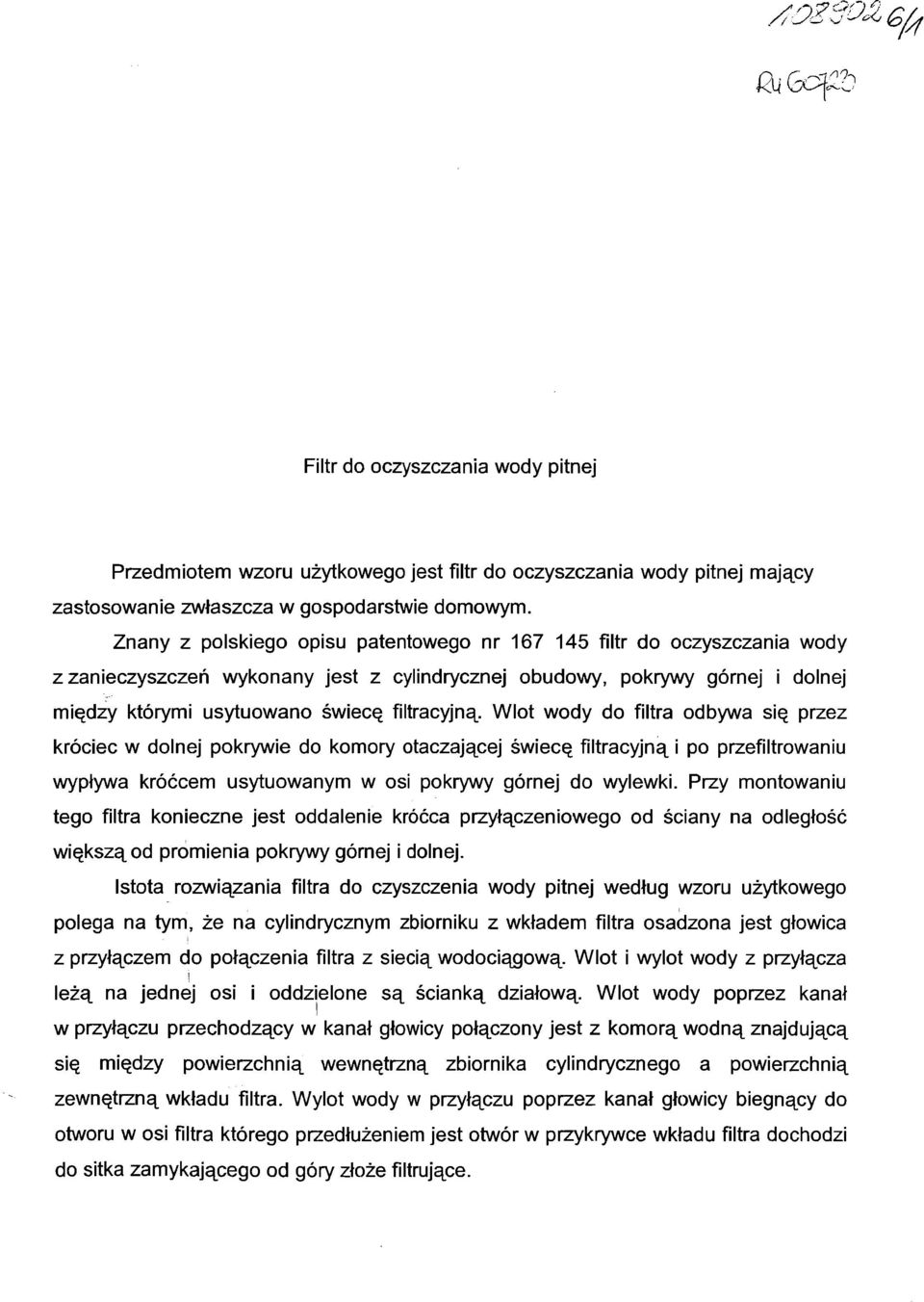

2 LuGop> Filtr do oczyszczania wody pitnej Przedmiotem wzoru użytkowego jest filtr do oczyszczania wody pitnej mający zastosowanie zwłaszcza w gospodarstwie domowym. Znany z polskiego opisu patentowego nr filtr do oczyszczania wody z zanieczyszczeń wykonany jest z cylindrycznej obudowy, pokrywy górnej i dolnej między którymi usytuowano świecę filtracyjną Wlot wody do filtra odbywa się przez króciec w dolnej pokrywie do komory otaczającej świecę filtracyjną i po przefiltrowaniu wypływa króćcem usytuowanym w osi pokrywy górnej do wylewki. Przy montowaniu tego filtra konieczne jest oddalenie króćca przyłączeniowego od ściany na odległość większą od promienia pokrywy górnej i dolnej. Istota rozwiązania filtra do czyszczenia wody pitnej według wzoru użytkowego polega na tym, że na cylindrycznym zbiorniku z wkładem filtra osadzona jest głowica z przyłączem do połączenia filtra z siecią wodociągową. Wlot i wylot wody z przyłącza i leżą na jednej osi i oddzielone są ścianką działową. Wlot wody poprzez kanał w przyłączu przechodzący w kanał głowicy połączony jest z komorą wodną znajdującą się między powierzchnią wewnętrzną zbiornika cylindrycznego a powierzchnią zewnętrzną wkładu filtra. Wylot wody w przyłączu poprzez kanał głowicy biegnący do otworu w osi filtra którego przedłużeniem jest otwór w przykrywce wkładu filtra dochodzi do sitka zamykającego od góry złoże filtrujące.

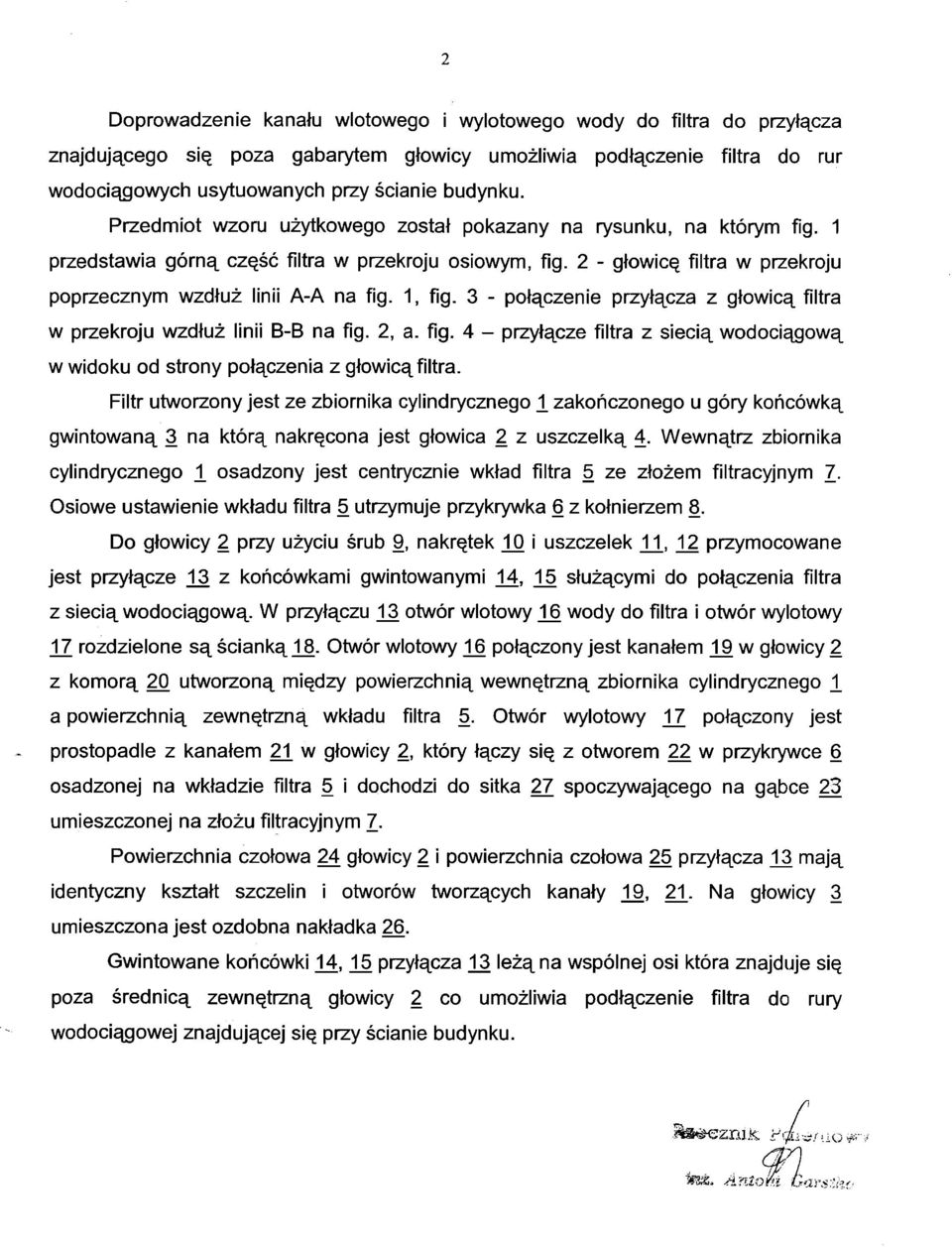

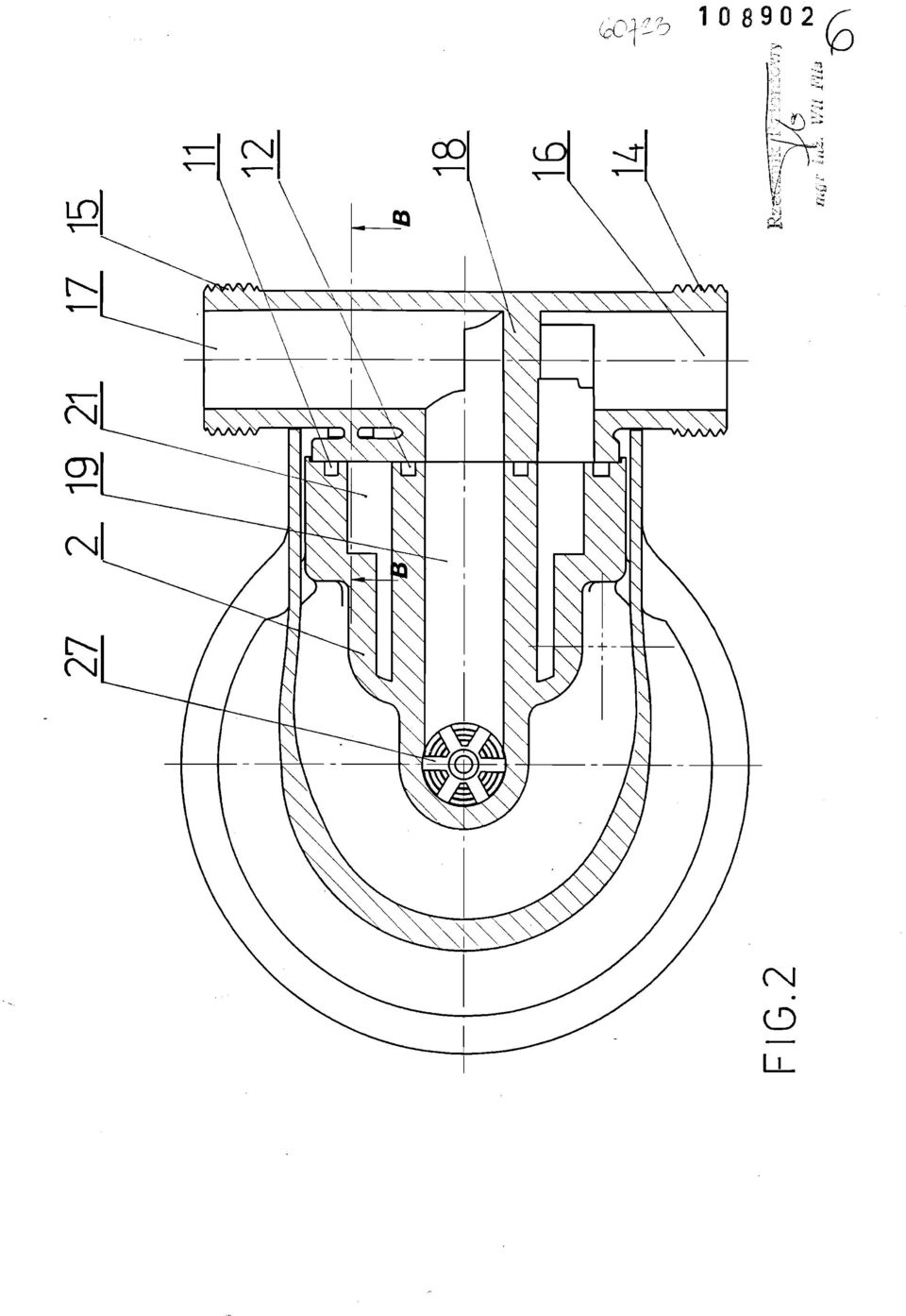

3 2 Doprowadzenie kanału wlotowego i wylotowego wody do filtra do przyłącza znajdującego się poza gabarytem głowicy umożliwia podłączenie filtra do rur wodociągowych usytuowanych przy ścianie budynku. Przedmiot wzoru użytkowego został pokazany na rysunku, na którym fig. 1 przedstawia górną część filtra w przekroju osiowym, fig. 2 - głowicę filtra w przekroju poprzecznym wzdłuż linii A-A na fig. 1, fig. 3 - połączenie przyłącza z głowicą filtra w przekroju wzdłuż linii B-B na fig. 2, a. fig. 4 - przyłącze filtra z siecią wodociągową w widoku od strony połączenia z głowicą filtra. Filtr utworzony jest ze zbiornika cylindrycznego 1 zakończonego u góry końcówką gwintowaną 3 na którą nakręcona jest głowica 2 z uszczelką 4. Wewnątrz zbiornika cylindrycznego 1 osadzony jest centrycznie wkład filtra 5 ze złożem filtracyjnym 7. Osiowe ustawienie wkładu filtra 5 utrzymuje przykrywka 6 z kołnierzem 8. Do głowicy 2 przy użyciu śrub 9, nakrętek 1_0 i uszczelek 1J_, 1_2 przymocowane jest przyłącze 13 z końcówkami gwintowanymi 14, 1_5 służącymi do połączenia filtra z siecią wodociągową. W przyłączu 13 otwór wlotowy 1_6 wody do filtra i otwór wylotowy 17 rozdzielone są ścianką 1_8. Otwór wlotowy 1_6 połączony jest kanałem 1_9 w głowicy 2 z komorą 20 utworzoną między powierzchnią wewnętrzną zbiornika cylindrycznego 1 a powierzchnią zewnętrzną wkładu filtra 5. Otwór wylotowy X7_ połączony jest prostopadle z kanałem 21 w głowicy 2, który łączy się z otworem 22 w przykrywce 6 osadzonej na wkładzie filtra 5 i dochodzi do sitka 27 spoczywającego na gąbce 23 umieszczonej na złożu filtracyjnym 7. Powierzchnia czołowa 24 głowicy 2 i powierzchnia czołowa 25 przyłącza 13 mają identyczny kształt szczelin i otworów tworzących kanały 1_9, 21_. Na głowicy 3 umieszczona jest ozdobna nakładka 26. Gwintowane końcówki 14, 15 przyłącza 13 leżą na wspólnej osi która znajduje się poza średnicą zewnętrzną głowicy 2 co umożliwia podłączenie filtra do rury wodociągowej znajdującej się przy ścianie budynku.

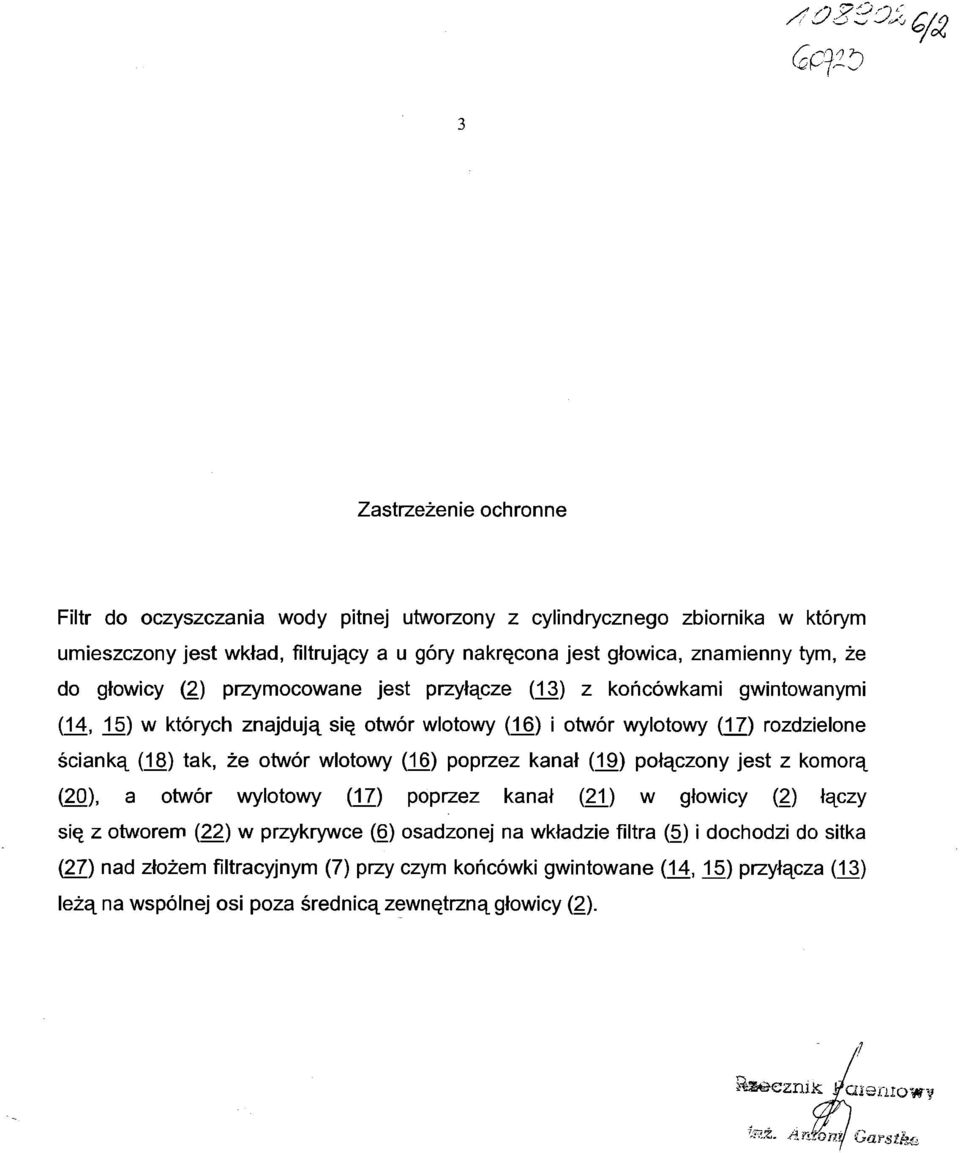

4 Zastrzeżenie ochronne Filtr do oczyszczania wody pitnej utworzony z cylindrycznego zbiornika w którym umieszczony jest wkład, filtrujący a u góry nakręcona jest głowica, znamienny tym, że do głowicy (2) przymocowane jest przyłącze (13) z końcówkami gwintowanymi (14, 15) w których znajdują się otwór wlotowy (16) i otwór wylotowy (17) rozdzielone ścianką (18) tak, że otwór wlotowy (16) poprzez kanał (19) połączony jest z komorą (20), a otwór wylotowy (17) poprzez kanał (21) w głowicy (2) łączy się z otworem (22) w przykrywce (6) osadzonej na wkładzie filtra (5) i dochodzi do sitka (27) nad złożem filtracyjnym (7) przy czym końcówki gwintowane Q4, 1_5) przyłącza (1_3) leżą na wspólnej osi poza średnicą zewnętrzną głowicy (2). /I ftseeznik /aieniow? fet. AnOmil Garstka

5 w?>-

6

7 (oc\lb X o ;:- /f (2 I CO o

8 1 O 8902 ' b <3* as CD
