1 FBI ERKABUD Firma Budowlano-Instalacyjna: Słupsk, ul Młyńska 1 B tel/fax: (059) PEŁNOBRANZOWE PROJEKTY BUDOWLANE * POWIERNICTWO INWESTYCYJNE * NADZORY BUDOWLANE * WYKONAWSTWO OGÓLNOBUDOWLANE * WYKONAWSTWO SIECI I INST SANITARNYCH I GRZEWCZYCH * WYKONAWSTWO INST ELEKTRYCZNYCH * SPRZEDAŻ, MONTAŻ, SERWIS PRZYDOMOWYCH OCZYSZCZALNI ŚCIEKÓW PROJEKT BUDOWLANY branża elektryczna BUDYNEK MIESZKALNY WIELORODZINNY Z FUNKCJĄ USŁUGOWĄ W PARTERZE OZNACZONY LITERĄ B ZLOKALIZOWANY NA TERENIE DZIAŁEK NR 247, 248, 249 i 250/1 przy ulpiłsudskiego i na przedłużeniu ulicy Konopnickiej w Białogardzie ADRES : Białogard ulpiłsudskiego - Konopnickiej działki nr 247, 248, 249, 250/1 INWESTOR : Białogardzkie Towarzystwo Budownictwa Społecznego Spółka z oo ul Dąbrowszczaków Białogard Zgodnie z wymogiem art 20 ust4 Ustawy Prawo Budowlane z dnia r (z późn zmianami) oświadczam, że projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej projektował: mgr inż Zbigniew Wójcik upr proj nr AN/8346/172/86 członek POIIB-POM/IE/5424/01 sprawdził: mgr inż Janusz Pogorzelski upr proj nr AN/8346/105/84 członek POIIB-POM/IE/3920/01 Słupsk wrzesień r

2 -2- I OPIS TECHNICZNY3 11 PODSTAWA OPRACOWANIA DOKUMENTACJI3 12 PRZEDMIOT OPRACOWANIA3 13 ZAKRES OPRACOWANIA3 14 NORMY I PRZEPISY3 15 DANE OGÓLNE I ENERGETYCZNE3 16 TABLICE ROZDZIELCZE4 17 WEWNĘTRZNE LINIE ZASILAJĄCE4 18 INSTALACJE ELEKTRYCZNE W MIESZKANIACH4 19 INSTALACJE ELEKTRYCZNE ODBIORÓW ADMINISTRACYJNYCH4 110 INSTALACJA TELEFONICZNA5 111 INSTALACJA DOMOFONOWA5 112 INSTALACJA RTV5 113 INSTALACJE OCHRONY OD PORAŻEŃ5 114 OCHRONA ODGROMOWA6 II OBLICZENIA TECHNICZNE7 KLATKA 1 BUDYNKU7 1 Moc zainstalowana i szczytowa Pszma1 części mieszkalnej, administracyjnej: 7 2 Dobór wewnętrznej linii zasilającej głównej klatki 1:7 KLATKA 2 BUDYNKU7 1 MOC ZAINSTALOWANA I SZCZYTOWA PSZMA 2 CZĘŚCI MIESZKALNEJ:7 2 DOBÓR WEWNĘTRZNEJ LINII ZASILAJĄCEJ GŁÓWNEJ KLATKI 2:7 BILANS MOCY CAŁEGO BUDYNKU B7 DOBÓR PRZEWODÓW I ZABEZPIECZEŃ (WG PN-IEC )8 3 SPRAWDZENIE SKUTECZNOŚCI OCHRONY PRZECIWPORAŻENIOWEJ (WG PN-IEC )9 4 OKREŚLENIE WSKAŹNIKA ZAGROŻENIA PIORUNOWEGO9 III ZAŁĄCZNIKI warunki przyłączenia nr RE-1 wp 267/2006 Koncernu Energetycznego ENERGA SA Oddział w Koszalinie z dn wytyczne projektowe dla branży elektrycznej spisane pomiędzy FBI ERKABUD a Białogardzkim Towarzystwem Budownictwa Społecznego uzgodnienie układów pomiarowych na etapie projektowania uzgodnienie lokalizacji złącz kablowych Kopie zaświadczeń o przynależności do POIIB Kopie uprawnień projektowych IV RYSUNKI22 Rys E-1 Schemat ideowy budynku B klatka 1 i 2 Rys E-2 Budynek B - tablica TG1 Rys E-3 - Budynek B - tablica TG2 Rys E-4 - Budynek B - tablica TP2 (TP3) Rys E-5 - Schemat ideowy tablicy mieszkaniowej TM Rys E-6 - Schemat ideowy tablicy mieszkaniowej TM* Rys E-7 Rzut piwnic-instalacje elektryczne Rys E-8 - Rzut parteru-instalacje elektryczne Rys E-9 - Rzut I piętra-instalacje elektryczne Rys E-10 - Rzut II piętra-instalacje elektryczne Rys E-11 Rzut dachu-instalacja odgromowa Rys E-12 Lokalizacja złącz kablowych

3 -3- I Opis techniczny 11 Podstawa opracowania dokumentacji Podstawą opracowania projektu jest: zlecenie Inwestora projekt branży architektonicznej i branż towarzyszących warunki przyłączenia nr RE-1 wp 267/2006 Koncernu Energetycznego ENERGA SA Oddział w Koszalinie z dn r notatka służbowa spisana w BTBS w Białogardzie obowiązujące przepisy i normy 12 Przedmiot opracowania Przedmiotem opracowania są instalacje elektryczne wnętrzowe w budynku mieszkalnym B w zakresie uzgodnionym z Inwestorem 13 Zakres opracowania Projektem objęto: dane ogólne i energetyczne tablice rozdzielcze wewnętrzne linie zasilające instalacje elektryczne w pomieszczeniach mieszkalnych instalacje elektryczne administracyjne instalację telefoniczną instalację domofonową instalację RTV instalację ochrony od porażeń ochronę przepięciową 14 Normy i przepisy Przy projektowaniu uwzględniono wymagania aktualnie obowiązujących norm i przepisów a w szczególności: ochrony przeciwporażeniowej i przeciwpożarowej (norma wielozeszytowa PN-IEC 60364) PN-IEC : 2001 Instalacje elektryczne w obiektach budowlanych Dobór i montaż wyposażenia elektrycznego Obciążalności prądowe długotrwałe przewodów 15 Dane ogólne i energetyczne Budynek jest budynkiem o dwóch klatkach i trzech kondygnacjach Ściany murowane Dach dwuspadowy Zasilany będzie w energię elektryczną z sieci energetyki zawodowej poprzez złącze kablowe usytuowane na zewnątrz obiektu Zgodnie z życzeniem Inwestora instalację odbiorczą dla mieszkań przystosowano do instalowania pomiarów

4 -4- jednofazowych Obiekt będzie posiadał instalację gazową dla celów co i cw Cały budynek zasilany będzie ze złącza kablowego usytuowanego przy wejściu do klatki 1 Moc szczytowa całego budynku Psz=40,2kW 16 Tablice rozdzielcze Na poziomie parteru na klatkach schodowych zlokalizowane będą tablice główne rozdzielcze TG1 i TG2 Na pozostałych kondygnacjach zestawy rozdzielnic piętrowych TP2 (TP3) +TT Wszystkie rozdzielnice zaprojektowano w obudowach metalowych w wersji wnękowej Elementy rozdzielnic obudowy i wyposażenie opisano na rysunkach W mieszkaniach zaprojektowano tablice mieszkaniowe w obudowach VC18TA f-my HAGER Tablice wykonać w obudowach podtynkowych z drzwiczkami przeźroczystymi 17 Wewnętrzne linie zasilające Linię zasilającą główną pomiędzy złączem kablowym a tablicą główną TG1 klatki 1 oraz wlz pomiędzy rozdzielniami TG1 i TG2 wykonać przewodami 4xLgY750V35mm 2 +LgY750V25mm2 w rs φ 50 WLZ-y w klatkach 1 i 2 4xLgY 750V 25mm 2 +LgY 750V 16mm2 w RVS 47 nu Pozostałe linie zasilające budynku wykonać zgodnie z danymi podanymi na schematach ideowych 18 Instalacje elektryczne w mieszkaniach Dla mieszkań wykonać następujące obwody elektryczne: Obwód zasilający wypusty oświetleniowe wykonać przewodem YDYp 2/3/4x1,5 mm 2 p/t Podejścia do oprawy zainstalowanej w łazience w II strefie łazienkowej wykonać przewodem w izolacji 750V, Obwód zasilający gniazda wtykowe ogólnego przeznaczenia w pokojach i przedpokoju wykonać przewodem YDYp 3x1,5mm2 p/t, Obwód zasilający gniazda wtykowe w łazience wykonać przewodem YDYp 3x2,5mm2 p/t, Obwód zasilający gniazda wtykowe w kuchni wykonać przewodem YDYp 3x2,5mm2 p/t, Obwód zasilający piecyk gazowy dwu funkcyjny wykonać przewodem YDYp 3x1,5mm2 p/t, Zasilanie dzwonka wykonać z obwodu oświetleniowego Dzwonek instalować w tablicy TM (TM*) Łączniki instalować na wys 1,4 od podłogi za wyjątkiem mieszkania dla osób niepełnosprawnych-1m Gniazda w pokojach i przedpokojach instalować na wysokości 0,3m od podłogi W łazience instalować gniazda szczelne podtynkowe na wysokości 1,4m od podłogi Gniazdo zasilające piecyk gazowy w łazience instalować w odległości min 60 cm od urządzeń gazowych W kuchni gniazda instalować na wysokości 1,2m od podłogi Osprzęt gniazdkowy i oświetleniowy stosować typu Regina POLO prod Eltra Bydgoszcz W kuchniach i łazienkach instalować oprawy typu AVR Ensto 19 Instalacje elektryczne odbiorów administracyjnych Instalacja elektryczna odbiorów administracyjnych obejmuje zasilanie oświetlenia wejścia, klatki schodowej wraz z korytarzami przed wejściem do mieszkań, oświetlenie piwnic oraz zasilanie instalacji domofonowej i urządzeń RTV Pomiar obwodów administracyjnych obu klatek usytuowany jest w rozdzielni TG1

5 -5- Instalacja oświetlenia korytarzy piwnic i komórek lokatorskich wykonana będzie na napięcie 24V i zasilana będzie z transformatora oświetleniowego TO 230/24V 250VA W piwnicach stosować osprzęt szczelny z tworzyw sztucznych Wszystkie te instalacje te wykonać przewodami o przekrojach podanych na schematach ideowych Zgodnie z życzeniem Inwestora na klatkach schodowych oraz w wiatrołapach przewidziano oprawy AVR 1091 z wbudowanym czujnikiem ruchu oraz przekaźnikiem zmierzchowym Regulacja czasu świecenia opraw: 3-18 min Poziom zadziałania czujnika zmierzchowego ok 100 lux (na płaszczyźnie roboczej) Oprawy przed wiatrołapami uruchamiane będą wyłącznikiem zmierzchowym EE100 z czujnikiem zewnętrznym EE003 (czujnik montować od strony północnej obiektu) W piwnicy stosować oprawy WOS 25W lub WOS 40 Obwód zasilania urządzeń wzmacniających RTV zakończyć gniazdem 2P+PE zainstalowanym w obudowie wzmacniacza w piwnicy 110 Instalacja telefoniczna Od głowicy do każdego mieszkania i lokalu użytkowego wykonać obwód przewodem YTKSY 2x2x0,5mm2 Na poziomie piwnic wykonać ruraż poziomy rurą RHDPE 40 nu Na klatce schodowej wykonany będzie szacht instalacyjny W szachcie zainstalowane będą zestawy piętrowe TT z wykonanym rurowaniem pionowym rurą RHDPE 40 Rurowanie poziome do mieszkań wykonać rurką RVS 18 p/t Obwód telefoniczny zakończyć w przedpokoju puszką podtynkową φ70mm na wysokości 0,2m od podłogi, w pobliżu gniazda elektrycznego Puszkę zabezpieczyć pokrywą Montaż głowicy doprowadzającej sygnał oraz gniazda telefonicznego wykona miejscowy operator 112 Instalacja domofonowa Dla instalacji domofonowej przewiduje się urządzenia wg katalogu MIWI-URMET Sp z oo Łódź, ul Pojezierska 90a Zasilacz instalacji montować w rozdzielni TG1 i TG2 Kasetę bramofonową instalować przed wejściem do budynku na wysokości 1,2 m od posadzki Dla klatki 1 o liczbie mieszkań 6, stosować kasetę MIVI M6 Dla klatki 2- stosować kasetę MIVI M10 Unifon instalować w przedpokoju na wysokości 1,2 m Instalację wykonać przewodem YTDY układanym w rurkach2 RVS w kanale instalacyjnym 112 Instalacja RTV Dla wprowadzenia kabli do budynku należy w piwnicy wykonać rurowanie poziome rurą RVS 28 nt Zainstalowanie urządzeń wzmacniających oraz rozdzielczych przewiduje się w piwnicy klatki 1 Od miejsca zainstalowania urządzeń wykonać rurowanie pionowe rurkami RVS 28 w szachcie instalacyjnym Od pionów instalacyjnych do każdego mieszkania wykonać rurowanie rurkami RVS 18 p/t W ruraż wciągnąć drut stalowy miękki φ2mmwskazane jest, aby miejscowy dostawca sygnału RTV wykonał oprzewodowanie w trakcie wykonywania robot W mieszkaniach 2,3-pokojowych w uzgodnieniu z Inwestorem przewidziano 2 gniazda RTV Gniazda montuje i podłącza dostawca sygnału 113 Instalacje ochrony od porażeń We wszystkich pomieszczeniach zastosowano ochronę przed dotykiem pośrednim Ochronę dodatkową zaprojektowano przez zastosowanie samoczynnego wyłączenia zasilania w czasie t 0,4 sek a dla obwodów gniazd w

6 -6- kuchni i łazience samoczynne wyłączenie zasilania w czasie t 0,2 sek W pomieszczeniach o zwiększonym zagrożeniu (łazienki) przewidziano dodatkowo połączenia wyrównawcze miejscowe a) Samoczynne wyłączenie zasilania Samoczynne wyłączenie zasilania dla obwodów gniazd 230V 2P+PE realizowane będzie wyłącznikami różnicowoprądowymi I n=0,03a Oprawy oświetleniowe instalowane w łazienkach w strefie wanny muszą mieć II klasę ochronności Ochrona dodatkowa dla pozostałych obwodów elektrycznych realizowana będzie wyłącznikami nadmiarowoprądowymi o charakterystyce B Dodatkowa ochrona linii zasilających realizowana będzie bezpiecznikami topikowymi Instalację odbiorczą zaprojektowano w układzie TN-S Punkt rozdziału PEN wykonać w złączu kablowym W całej instalacji przestrzegać izolowania przewodu N od części przewodzących dostępnych i obcych Przy podłączeniu przewodów do opraw posiadających II klasę ochronności należy przewód PE starannie zaizolować przy oprawie Wszystkie gniazda jednofazowe stosować dwubiegunowe z bolcem ochronnym Barwa izolacji żył kabli i przewodów powinna być następująca: przewody fazowe przewody neutralne - barwa jasnoniebieska przewody ochronne - barwa żółto-zielona -barwa czarna lub brązowa b) Połączenia wyrównawcze miejscowe We wszystkich łazienkach wykonać połączenia wyrównawcze miejscowe W puszce rozgałęźnej hermetycznej φ80mm p/t wykonać połączenia wszystkich metalowych urządzeń zainstalowanych na stałe (grzejnik, wanna, brodzik, piony co, cw, itp) oraz zacisku PE w tablicach mieszkaniowych Instalację połączeń wyrównawczych miejscowych wykonać przewodem LgY 4 mm2 p/t c) Połączenia wyrównawcze główne Na poziomie piwnic wykonać połączenia wyrównawcze główne Stosować szynę główną AM-4 z osłoną PMR 576 ENSTO Szynę instalować pod stropem Do szyny głównej wykonać podłączenia ciągów głównych instalacji sanitarnych Połączenia wyrównawcze główne wykonać przewodem miedzianym LgY 16mm 2 w RVS 18 p/t Główną szynę uziemić Połączenia szyny z przewodem uziemiającym oraz z elementami przewodzącymi wykonać w miejscach dostępnych, umożliwiających sprawdzenie istnienia połączeń wyrównawczych Połączenia uziemiające wykonać przewodem LgY 25 w RVS Ochrona odgromowa Zgodnie z wyliczeniami wg normy PN 86/E 05003/01 pkt231b instalacja odgromowa w obiekcie nie jest konieczna Jednakże biorąc pod uwagę wymagania firm ubezpieczeniowych zaprojektowano pełną instalację przy założeniu, że dach będzie pokryty dachówką ceramiczną W przypadku ułożenia blachodachówki można będzie ją wykorzystać jako zwód poziomy Decyzję o wykonaniu instalacji odgromowej powinien podjąć Inwestor przed rozpoczęciem procesu wykonawczego Sposób wykonania instalacji opisano na rys E-11

7 -7- II Obliczenia techniczne KLATKA 1 BUDYNKU 1 Moc zainstalowana i szczytowa Pszma1 części mieszkalnej, administracyjnej: Moc zapotrzebowaną na jedno mieszkanie przyjął Inwestor w wysokości 5,5 kw Ilość mieszkań-6 Moc zainstalowana mieszkań: Pi1 = 5kW*6=33kW współczynnik jednoczesności dla 6 mieszkań kj1=0,8 Pszm1 = kj1*pi1= 0,8*33kW=26,4 kw Odbiory administracyjne Psza1-2*2,0 kw Łącznie moc szczytowa części mieszkalnej, odbiorów administracyjnych i usługowych: Pszma1=Pszm1+Psza11=26,4 kw+(2*2) kw=30,4kw 2 Dobór wewnętrznej linii zasilającej głównej klatki 1: Prąd szczytowy wlz jest równy Isz:1: Isz1=Pszma1/1,73*U*cosφ=30,4 kw*103 /(1,73*400V*0,97)=45,2A Przyjęto zabezpieczenie wlz w rozdzielni TG1 wkładkami 63A Linię zasilającą wykonać przewodami 4xLgY750V 25mm2 + LgY750V 16mm2 w RVS φ 47 KLATKA 2 BUDYNKU 1 Moc zainstalowana i szczytowa Pszma 2 części mieszkalnej: Ilość mieszkań 9 Pi2 = 9*5,5kW=49,5kW współczynnik jednoczesności dla 9 mieszkań kj2=0,65 Pszm2 = kj2*pi2= 0,65*49,5kW =32,2kW 2 Dobór wewnętrznej linii zasilającej głównej klatki 2: Prąd szczytowy wlz jest równy Isz:2: Isz2=Pszm2/1,73*U*cosφ=32,2 kw*103 /(1,73*400V*0,97)=47,9A Przyjęto zabezpieczenie wlz w rozdzielni TG2 wkładkami 63A Linię zasilającą wykonać przewodami 4xLgY 750V 25mm2 + LgY750V 16mm2 w RVS φ 47 Bilans mocy całego budynku B a) Moc zainstalowana i szczytowa PszmaB części mieszkalnej i administracyjnej: Ilość mieszkań 15 PiB = 15*5,5kW=82,5kW współczynnik jednoczesności dla 15 mieszkań kjb=0,45

8 -8- PszmB = kjb*pib= 0,45*82,5kW =37,1kW Odbiory administracyjne PszaB- 2*2 kw=4,0kw Zakłada się współczynnik jednoczesności dla odbiorów administracyjnych kjab=0,77 Odbiory administracyjne: PszuB- 2*2kW*0,77=3,1kW Łącznie moc szczytowa części mieszkalnej i odbiorów administracyjnych PszmaB: PszmaB=PszmB+PszaB=37,1 kw+3,1kw=40,2 kw b) Dobór wewnętrznej linii zasilającej głównej pomiędzy złączem kablowym a tablicą TG1 : Prąd szczytowy wlz jest równy Isz:B: IszB=PszmaB/1,73*U*cosφ=40,2 kw*103 /(1,73*400V*0,97)=59,8A Przyjęto zabezpieczenie wlz w złączu kablowym wkładkami 80A Linię zasilającą wykonać przewodami 4xLgY 750V 35mm2 + LgY750V 25mm2 w rs φ 50 Dobór przewodów i zabezpieczeń (wg PN-IEC ) W tabeli poniżej zestawiono przekroje zastosowanych w instalacjach przewodów i kabli oraz ich maksymalne dopuszczalne zabezpieczenia (zgodnie z PN-IEC : 2001 Instalacje elektryczne w obiektach budowlanych Dobór i montaż wyposażenia elektrycznego Obciążalności prądowe długotrwałe przewodów) Lp DOBRANE PRZEWODY I DOPUSZCZALNE ICH ZABEZPIECZENIA Typ przewodu Przekrój [mm2] Długotrwała obciążalność Maks dopuszczalne 4xLgY 4xLgY 3xLY YDYp YDYp x2,5 3x1,5 [A] ,5 zabezpieczenie [A] Dobrane w projekcie zabezpieczenia nie przekraczają maksymalnych dopuszczalnych wartości

9 -9-3 Sprawdzenie skuteczności ochrony przeciwporażeniowej (wg PN-IEC ) Dobrane zabezpieczenia, zgodnie z normą PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych Ochrona dla zapewnienia bezpieczeństwa Ochrona przeciwporażeniowa powinna spełniać warunek szybkiego wyłączenia wg zależności: Zs*Ia<=230V, gdzie: Zs impedancja pętli zwarcia; Ia prąd zapewniający zadziałanie zastosowanego urządzenia ochronnego w określonym normą czasie (prąd przetężeniowy lub różnicowy); Uo napięcie znamionowe względem ziemi Szacuje się impedancję sieci na szynach złącza - Z=0,2Ω/fazę Obliczenia przeprowadza się zakładając zwarcie w oprawie mieszkania na trzeciej kondygnacji klatki 2 SPRAWDZENIE WARUNKU SZYBKIEGO WYŁĄCZENIA Punkt L[m] R[Ω] Inb [ A] T [s] R[Ω] PRZEWÓD p obliczeniowy oblicz Złącze 400/230V Z=0,2Ω/fazę 1 Złącze-TG2 4xLgY50mm2+LgY 33 0,025 0, ,4 25mm2 2 TG2-TP3 4xLgY25mm2 6 0,037 0, ,4 +LgY16mm2 w RVS 3 TP3-TM 3xLgY6mm2 w RVS 6 0,036 0, ,4 4 TM- oprawa YDY 2/3/4x1,5mm2 18 0,44 0, ,4 Ia[A] Zs*Ia<Uo [V] < < <230 44<230 4 Określenie wskaźnika zagrożenia piorunowego W = n m N A p, gdzie: n - współczynnik uwzględniający liczbę ludzi w obiekcie (n=1 - dla obiektów, w których przewiduje się przebywanie nie więcej niż 1 człowieka na 10m2 powierzchni) m - współczynnik uwzględniający położenie obiektu (m = 1 - dla budynków w luźnej zabudowie) N - gęstość powierzchniowa wyładowań ( N = 1, m 2 -dla terenów o szerokości geograficznej powyżej ) A- powierzchnia równoważna określona ze wzoru: A = S + 4lh + 50h 2 gdzie: S - powierzchnia zajmowana przez obiekt, m2; S=363m2 l - długość poziomego obrysu obiektu, l =88m h - wysokość obiektu (h=12,3m) A = 363m2 + 4*88m*12,3m + 50*12,32 m2 = 12257m2 p - prawdopodobieństwo wyrządzenia szkody określane ze wzoru:

10 p = R( Z + K ), -10- gdzie: R -współczynnik uwzględniający rodzaj obiektu (R = 0,1 - dla budynków mieszkalnych) Z - współczynnik uwzględniający zawartość obiektu (Z = 0,01 - dla wyposażenia typowego dla budynków mieszkalnych) K - współczynnik uwzględniający konstrukcję obiektu (K = 0,005- dla konstrukcji obiektu oraz pokrycia dachowego wykonanego z materiałów niepalnych) p = 0,10 ( 0, ,005 ) = 0,0015 W = 1 * 1 * 1,8 * 10-6 * * 0,0015 = 3,3 * 10-5 W 5* zagrożenie małe, ochrona nie jest konieczna

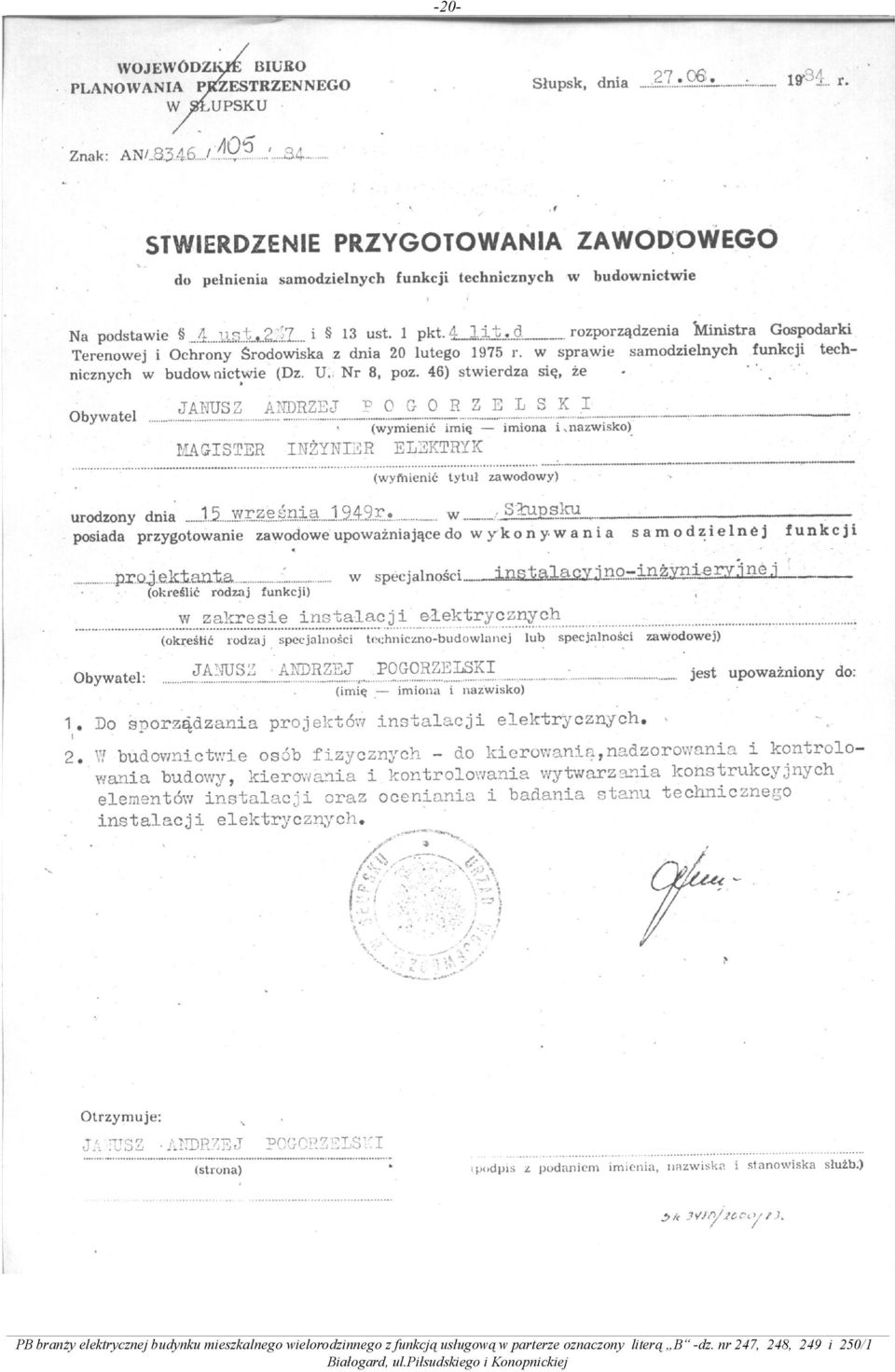

11 -11- warunki przyłączenia nr III Załączniki RE-1 wp 267/2006 Koncernu Energetycznego ENERGA SA Oddział w Koszalinie z dn wytyczne projektowe dla branży elektrycznej spisane pomiędzy FBI ERKABUD a Białogardzkim Towarzystwem Budownictwa Społecznego uzgodnienie układów pomiarowych na etapie projektowania uzgodnienie lokalizacji złącz kablowych Kopie zaświadczeń o przynależności do POIIB Kopie uprawnień projektowych

12 -12-

13 -13-

14 -14-

15 -15-

16 -16-

17 -17-

18 -18-

19 -19-

20 -20-

21 -21-

22 -22- IV Rysunki Rys E-01 Schemat ideowy budynku B klatka 1 i 2 Rys E-02 Budynek B - tablica TG1 Rys E-03 - Budynek B - tablica TG2 Rys E-04 - Budynek B - tablica TP2 (TP3) Rys E-05 - Schemat ideowy tablicy mieszkaniowej TM Rys E-06 - Schemat ideowy tablicy mieszkaniowej TM* Rys E-07 Rzut piwnic-instalacje elektryczne Rys E-08 - Rzut parteru-instalacje elektryczne Rys E-9 - Rzut I piętra-instalacje elektryczne Rys E-10 - Rzut II piętra-instalacje elektryczne Rys E-11 Rzut dachu-instalacja odgromowa Rys E-12 Lokalizacja złącz kablowych
