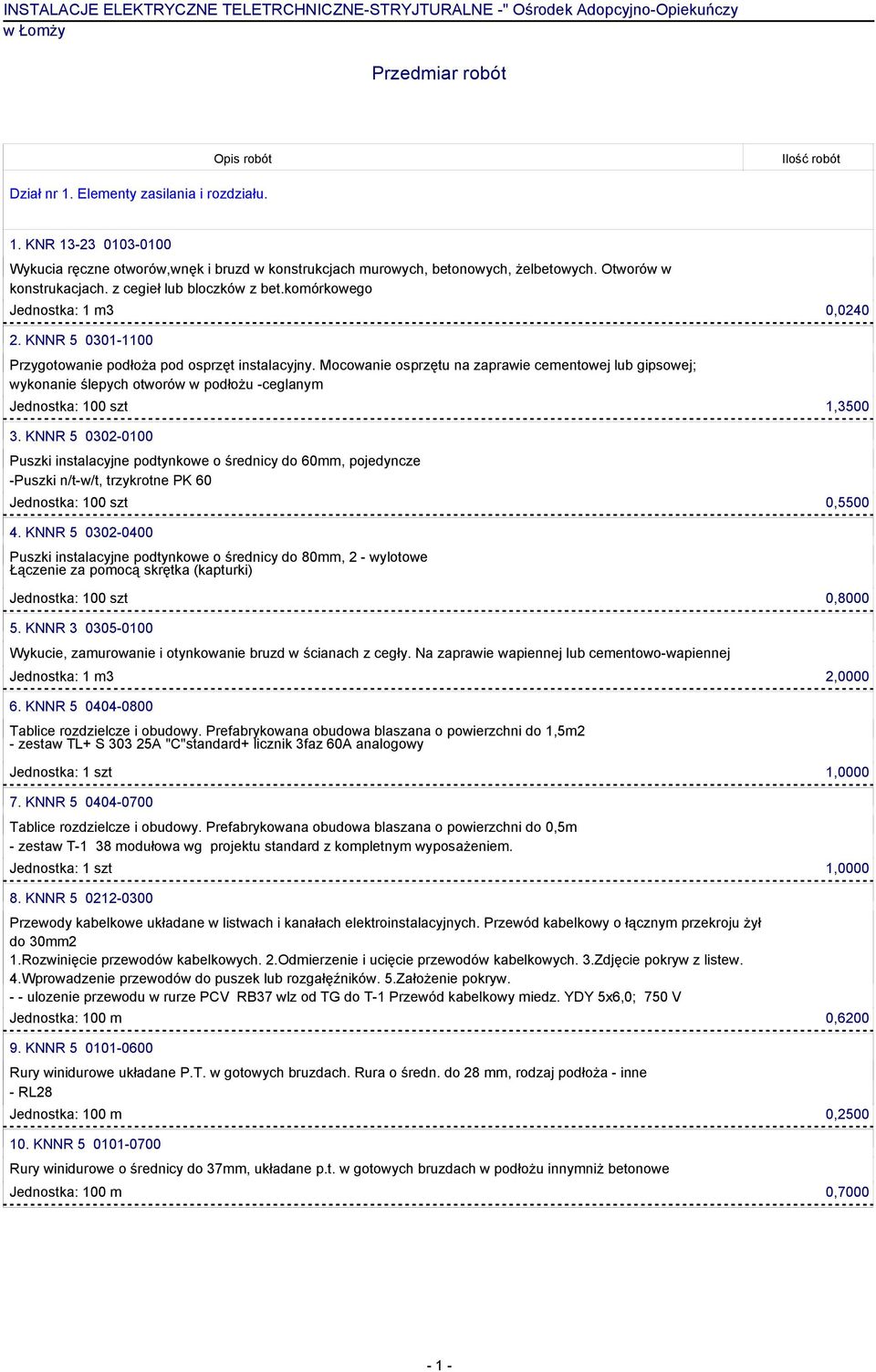

1 INSTALACJE ELEKTRYCZNE TELETRCHNICZNE-STRYJTURALNE -" Ośrodek Adopcyjno-Opiekuńczy w Łomży Przedmiar robót Opis robót Dział nr 1. Elementy zasilania i rozdziału. 1. KNR Wykucia ręczne otworów,wnęk i bruzd w konstrukcjach murowych, betonowych, żelbetowych. Otworów w konstrukacjach. z cegieł lub bloczków z bet.komórkowego Jednostka: 1 m3 0, KNNR Przygotowanie podłoża pod osprzęt instalacyjny. Mocowanie osprzętu na zaprawie cementowej lub gipsowej; wykonanie ślepych otworów w podłożu - Jednostka: 100 szt 1, KNNR Puszki instalacyjne podtynkowe o średnicy do 60mm, pojedyncze -Puszki n/t-w/t, trzykrotne PK 60 Jednostka: 100 szt 0, KNNR Puszki instalacyjne podtynkowe o średnicy do 80mm, 2 - wylotowe Łączenie za pomocą skrętka (kapturki) Jednostka: 100 szt 0, KNNR Wykucie, zamurowanie i otynkowanie bruzd w ścianach z cegły. Na zaprawie wapiennej lub cementowo-wapiennej Jednostka: 1 m3 2, KNNR Tablice rozdzielcze i obudowy. Prefabrykowana obudowa blaszana o powierzchni do 1,5m2 - zestaw TL+ S A "C"standard+ licznik 3faz 60A analogowy 7. KNNR Tablice rozdzielcze i obudowy. Prefabrykowana obudowa blaszana o powierzchni do 0,5m - zestaw T-1 38 modułowa wg projektu standard z kompletnym wyposażeniem. 8. KNNR Przewody kabelkowe układane w listwach i kanałach elektroinstalacyjnych. Przewód kabelkowy o łącznym przekroju żył do 30mm2 1.Rozwinięcie przewodów kabelkowych. 2.Odmierzenie i ucięcie przewodów kabelkowych. 3.Zdjęcie pokryw z listew. 4.Wprowadzenie przewodów do puszek lub rozgałęźników. 5.Założenie pokryw. - - ulozenie przewodu w rurze PCV RB37 wlz od TG do T-1 Przewód kabelkowy miedz. YDY 5x6,0; 750 V Jednostka: 100 m 0, KNNR Rury winidurowe układane P.T. w gotowych bruzdach. Rura o średn. do 28 mm, rodzaj podłoża - inne - RL28 Jednostka: 100 m 0, KNNR Rury winidurowe o średnicy do 37mm, układane p.t. w gotowych bruzdach w podłożu innymniż betonowe Jednostka: 100 m 0,

komórkowego Jednostka: 1 m3 0,0240 2. KNNR 5 0301-1100 Przygotowanie podłoża pod osprzęt instalacyjny.

2 11. KNNR Uziomy powierzchniowe i prętowe instalacji odgromowej. Mechaniczne pogrążenie uziomów pionowych prętowych w gruncie kat.iii Jednostka: 100 m 0, KNNR Przewody uziemiające i wyrównawcze w kanałach odkrytych i na słupach. Bednarka ocynkowana o przekroju do 200mm2, montowana na słupach - ułożenie bednarki 25x4 na ścianie na uchwytach stalowych Jednostka: 100 m 0, KNNR Przewody izolowane jednożyłowe wciągane do rur. Przekrój przewodu 10 mm2 - LgY 25 mm2 ulożenie od bednarki do tablicy T-1 Jednostka: 100 m 0, KNNR Montaż końcówek kablowych. Montaż końcówek przez zaciskanie na żyłach o przekroju 25mm2 Jednostka: 100 szt 0, KNNR Podłączanie przewodów pod zaciski lub bolce. Przewody pojedyncze o przekroju żyły do2,5mm2 Jednostka: 100 szt 0, KNNR Podłączanie przewodów pod zaciski lub bolce. Przewody pojedyncze o przekroju żyły do6mm2 Jednostka: 100 szt 0, KNNR Podłączanie przewodów pod zaciski lub bolce. Przewody pojedyncze o przekroju żyły do50mm2 Jednostka: 100 szt 0, KNNR Przebijanie otworów w ścianach lub stropach. Otwory o średnicy 100mm i długości do 1cegły przebijane w podłożu Jednostka: 100 szt 0, KNNR Przebijanie otworów w ścianach lub stropach. Otwory o średnicy 100mm i długości do 1/2 cegły przebijane w podłożu Jednostka: 100 szt 0,2500 Dział nr 2. Instalacje odbiorcze. 20. KNNR podłoża - beton - YDYp 3x1,5 Jednostka: 100 m 2, KNNR Przewody wtynkowe i kabelkowe płaskie układane w tynku. Przewód wtynkowy o łącznym przekroju żył do 7,5mm2, układany na podłożu innym niż betonowe - Przewód YDYp-/750V 3x2,5mm2 Jednostka: 100 m 3, KNNR Przewody wtynkowe i kabelkowe płaskie układane w tynku. Przewód wtynkowy o łącznym przekroju żył do 7,5mm2, układany na podłożu innym niż betonowe - Przewód YDYp-750V 2x1,5mm2 Jednostka: 100 m 0,

Bednarka ocynkowana o przekroju do 200mm2, montowana na słupach - ułożenie bednarki 25x4 na ścianie na uchwytach stalowych Jednostka: 100 m 0,0600 13.

3 23. KNNR podłoża - inny - YDYp 3x1,5; mm2 Jednostka: 100 m 2, KNNR podłoża - beton - YDYp 4x1,5 Jednostka: 100 m 0, KNNR Łączniki i przyciski instalacyjne. Łącznik podtynkowy w puszce instalacyjnej jednobiegunowy - Łącznik klaw.p/t.10 A, 250 V, IP20 1/b standard POLO Jednostka: 100 szt 0, KNNR Łączniki i przyciski instalacyjne. Łącznik podtynkowy w puszce instalacyjnej "przycisk światło" - Łącznik klaw.p/t.10 A,250 V, przycisk światło IP20 standard POLO Jednostka: 100 szt 0, KNNR Łączniki i przyciski instalacyjne. Łącznik podtynkowy w puszce instalacyjnej świecznikowy - Łącznik klaw.p/t.10 A,250 V,świecz. IP20 standard POLO Jednostka: 100 szt 0, KNNR Gniazda instalacyjne wtyczkowe. Gniazda wtyczkowe ze stykiem ochronnym, podtynkowe, 2-bieg. obciążalność w amp./przekr. przewodu do 10/2,5 mm2 - końcowe - Gniazdo p/t 2P+Z,10/16A,250V standard POLO Jednostka: 100 szt 0, KNNR Wentylatory sufitowe i ścienne. Wentylator ścienny - łązienkowy załączany wyłącznikiem Jednostka: 1 szt 2, KNNR oprawa OKN 2x36/O - żródło swiatla MASTER TL-D Super 80 /18W/840 Jednostka: 1 kpl 3, KNNR Oprawy oświetleniowe przykręcane (zwykłe). Oprawa świetlówka o żródle światła do 4x40W - TCS160 4xTL-D18W EI C5 ze św. MASTER TL-D Super 80 /18W/840 Jednostka: 1 kpl 28, KNNR oprawa FWG200 2xPL-C/2P18W I WH ze żródlem MASTER PL-C /18W/840 Jednostka: 1 kpl 2, KNNR Podłączanie przewodów pod zaciski lub bolce. Przewody pojedyńcze o przekroju żyły do2,5 mm2 Jednostka: 100 szt 0, KNNR AVR 70.4/75W z czujnikiem ruchu na zewnątrz Jednostka: 1 kpl 1,

KNNR 5 0306-0300 Łączniki i przyciski instalacyjne. Łącznik podtynkowy w puszce instalacyjnej "przycisk światło" - Łącznik klaw.p/t.

4 35. KNNR Przebijanie otworów w ścianach lub stropach. Otwory o średnicy 60mm i długości do 1/2cegły przebijane w podłożu Jednostka: 100 szt 0,3400 Dział nr 3. Okablowanie UTP kat.5e 36. KNNR Rury winidurowe karbowane (giętkie) o średnicy do 19mm, układane p.t. w gotowych bruzdach w podłożu betonowym Jednostka: 100 m 4,0000 Rura elektroins.pvc gładka,sztyw.typu RS KNR AT Montaż szaf dystrybucyjnych 19" stojących - dostarczona przez inwestora ,0000 Jednostka: kpl. 1, KNR AT Układanie poziomego okablowania strukturalnego - odcinek pionowy, 1 kabel miedziany Kabel telekom.miedz. XzTKMXpw 15x4x0,5 mm od szafy dystrybucyjnej do centralki w sekretariacie Jednostka: m 18, KNR AT Układanie poziomego okablowania strukturalnego - odcinek pionowy, 1 kabel miedziany - YTKSY 20x2x0,5 od głowicy do szafy dystrybucyjnej Jednostka: m 18, KNR AT Układanie okablowania strukturalnego - odcinek poziome i pionowe, kabel miedziany - kabel UTP 4pary KroNET kat.5e układany w rurce giętkiej Jednostka: m 478,0000 kabel UTP 4pary KroNET kat.5e , KNNR Przewody kabelkowe wciągane do rur i w kanały zamknięte. Przewód kabelkowy wciagany do rur o łącznym przekroju żył do 7,5mm2 -dodatek za dodatkowe wciągnięcie przewodów UTP do rur karbowanych Rura instalacyjna gładka RB 16 mm Rura karbowana, giętka typ lekki RG 16mm Jednostka: 100 m 4, KNR AT Montaż gniazd RJ45 p/t w gnieździe abonenckim lub panelu - gniazdo instalacyjne 2xRJ-45 p/t typ POLO-Standard kompletne Jednostka: szt. 10, KNR AT Montaż gniazd RJ45 w gnieździe abonenckim lub panelu - dodatek za przygotowanie i montaż etykiet opisowych gniazda Jednostka: szt. 20, Kalkulacja własna Montaż centrali telefonicznej, szafy dystrybucyjnej połączenie linni telefonicznych wejścia i wyjścia podłączenie gniazd 2xRJ-45 konfiguracja całej sieci LAN i telefonów uruchomienie. Zakup - centrali telefonicznej SlicanCCT-1668 z przystosowaniem na 12 szt linii wewnętrznych,oraz n/w elementów do centrali i szafy dystrybucyjnej - Moduł 1-portu ISDN BRI So i 2 cyfrowych telefonów systemowych CTS Modul 2 analogowych linii miejskich ( FSK) - Awizo systemowe Slican CTS Paczporty 30 szt kat.5e dł 25 szt - listwy łączeniowe RJ wyść - słycz 12 wyjść Jednostka: 1,

KNR AT-14 0110-01 Montaż szaf dystrybucyjnych 19" stojących - dostarczona przez inwestora 400 400,0000 Jednostka: kpl. 1,0000 38.

5 Dział nr 4. Roboty końcowe 45. KNNR Sprawdzenie i pomiar obwodu elektrycznego niskiego napięcia. Obwód o ilości faz - 1 Jednostka: 1 pomiar 15, KNNR Sprawdzenie i pomiar obwodu elektrycznego niskiego napięcia. Obwód o ilości faz - 3 Jednostka: 1 pomiar 1, KNNR Badania i pomiary instal.uziemiającej, piorunochronnej i skuteczności zerowania. Rodzaj instalacji lub badania: skuteczność zerowania, pomiar pierwszy 48. KNNR Badania i pomiary instalacji uziemiającej, piorunochronnej i skuteczności zerowania.pomiar i badanie skuteczność zerowania; za każdy następny pomiar Jednostka: 1 szt 38, KNNR Sprawdzenie samoczynnego wyłączania zasilania. Próba działania wyłącznika różnicowoprądowego - pierwsza Jednostka: 1 próba 1, KNNR Sprawdzenie samoczynnego wyłączania zasilania. Próba działania wyłącznika różnicowoprądowego - następna Jednostka: 1 próba 5,0000 Dział nr 5. Demontaże. 51. KNNR Łączniki instalacyjne. Demontaż łącznika nieuszczelnionego podtynkowego,natynkowego Jednostka: 100 szt 0, KNNR Oprawy oświetleniowe zawieszane,przykręcane. Oprawa świetlówkowa,belka montażowa - demontaż Jednostka: 1 szt 20, KNNR Gniazda instalacyjne wtykowe. Nieuszczelnione podtynkowe,natynkowe - demontaż Jednostka: 100 szt 0, KNNR Przewody układane pod tynkiem. Demontaż przewodów wtynkowych płaskich lub kabelkowychokrągłych Jednostka: 100 m 2,

uziemiającej, piorunochronnej i skuteczności zerowania. Rodzaj instalacji lub badania: skuteczność zerowania, pomiar pierwszy 48.
