1 P R O J E K T W Y K O N A W C Z Y P Ł Y W A L N I P O W I A T O W E J W R Y K A C H P R Z Y U L J A N I S Z E W S K I E J na działkach ewidencyjnych numer 4073/3, 4073/4 C Z Ę Ś Ć I V Z E S Z Y T I I N S T A L A C J E S A N I T A R N E I N S T A L A C J E W O D - K A N Określenie przedsięwzięcia wg Wspólnego Słownika Zamówień (CPV) grupa robót: Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inŝynierii lądowej i wodnej klasa robót: Roboty budowlane w zakresie budowy obiektów sportowych kategoria robót: Roboty budowlane w zakresie budowy basenów pływackich Inwestor: Jednostka projektowa: POWIAT RYCKI ul. Wyczółkowskiego 10a Ryki tel , fax , starostwo@ryki.powiat.pl AUTORSKA PRACOWNIA ARCHITEKTURY CAD SP. Z O.O. ul. Zamieniecka 46, Warszawa tel (22) , , fax. (22) , apacad@pro.onet.pl; Opracowanie: mgr inŝ. Marek Roszkowski Wa 263/01 mgr inŝ. Leszek Wolski W a r s z a w a, P a ź d z i e r n i k

2 PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH PRZY UL JANISZEWSKIEJ na działkach ewidencyjnych numer: 4037/3,4073/4. CZĘŚĆ IV INSTALACJE SANITARNE ZESZYT IV INSTALACJE WENTYLACYJNE SPIS ZAWARTOŚCI 1. Opis techniczny 1.1 Instalacje wody zimnej 1.2 Instalacje wody ciepłej i cyrkulacji 1.3 Instalacje kanalizacji sanitarnej 1.4 Instalacje odwodnienia deszczowego 2. Część rysunkowa 1. Kanalizacja sanitarna i deszczowa. Rzut przyziemia skala: 1: Instalacja wodociągowa i hydrantowa. Rzut przyziemia skala: 1: Kanalizacja sanitarna i deszczowa. Rzut parteru skala: 1: Instalacja wodociągowa i hydtranowa. Rzut parteru skala: 1: Kanalizacja sanitarna i deszczowa. Rzut dachu skala: 1: Profil kanalizacji sanitarnej od wyjścia z budynku do pionu K4 i od trójnika tb1 skala: 1:100/40 7. Profil kanalizacji sanitarnej od trójników tb2 i tb3 skala: 1:100/40 8. Profil kanalizacji sanitarnej od trójników tb4, tb5, tb6 skala: 1:100/40 9. Profil kanalizacji sanitarnej od trójników tb7 do tb20 skala: 1:100/ Profil kanalizacji sanitarnej od wyjścia z budynku do pionu K6 skala: 1:100/40 i od trójników ta1, ta2, ta3, ta4, ta5, ta6 11. Rozwinięcie kanalizacji sanitarnej skala: 1: Rozwinięcie pionów kanalizacji deszczowej skala: Rozwinięcie instalacji wodociągowej skala: 1: Rozwinięcie instalacji hydrantowej skala: - 1

3 PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH PRZY UL JANISZEWSKIEJ na działkach ewidencyjnych numer: 4037/3,4073/4. CZĘŚĆ IV INSTALACJE SANITARNE ZESZYT IV INSTALACJE WENTYLACYJNE 1. Opis techniczny 1.1 Instalacje zimnej wody Zaopatrzenie w wodę Zaopatrzenie w wodę kompleksu sportowego będzie realizowane przyłączem wodociągowym z istniejącej sieci wodociągowej w ulicy Janiszewskiej poprzez zewnętrzną studzienkę wodomierzową Trasa instalacji zimnej wody uŝytkowej i instalacji hydrantowej Od wejścia do budynku przewód wodociągowy będzie poprowadzony do pomieszczenia technicznego skąd przewody będą poprowadzone: - głównymi ciągami do poszczególnych przyborów w ramach instalacji z.w.u. - do kotłowni przygotowanie c.w.u. na potrzeby pływalni - do zestawu podnoszenia ciśnienia i instalacji hydrantowej Przewody główne zimnej wody na potrzeby pływalni będą prowadzone pod stropem piwnicy od pomieszczenia technicznego do poszczególnych pionów z.w.u. skąd będą poprowadzone podejścia do kaŝdego przyboru. Przewody główne instalacji hydrantowej pływalni będą prowadzone pod stropem od zestawu podnoszenia ciśnienia do poszczególnych pionów hydrantowych skąd będą poprowadzone podejścia do kaŝdej szafki hydrantowej. Dodatkowo z instalacji hydrantowej zasilane będą zawory czerpalne zlokalizowane na elewacji budynku Instalacja wodociągowa Przewody zimnej wody uŝytkowej projektuje się wykonać z rur z tworzyw sztucznych łączonych na kształtki zgrzewanie lub ściskane i izolowanych otulinami ze spienionego polietylenu lub pianki kauczukowej a w pomieszczeniu kotłowni z rur miedzianych. Przejścia przewodów plastikowych przez przegrody oddzielenia przeciwpoŝarowego projektuje się zabezpieczyć kasetami przeciwpoŝarowymi. Wszystkie zawory czerpalne ze złączką do węŝa będą zabezpieczone zaworami zwrotnymi antyskaŝeniowymi typu HA. Do napełniania instalacji grzewczych będzie pozostawiony zawór czerpalny zabezpieczony zaworem zwrotnym antyskaŝeniowym typu CA Instalacja hydrantowa Przewody hydrantowe projektuje się wykonać z rur niepalnych stalowych, ocynkowanych, gwintowanych łączonych kształtkami skręcanymi i izolowanych otulinami ze spienionego polietylenu lub pianki kauczukowej. Zawory czerpalne na elewacji budynku będą zabezpieczone przed zamarzaniem poprzez odcięcie wody od wewnątrz i spuszczenie wody. Ponadto wszystkie zawory czerpalne ze złączką do węŝa będą zabezpieczone zaworami zwrotnymi antyskaŝeniowymi typu HA. Jako hydranty przeciwpoŝarowe projektuje się zastosować hydranty przeciwpoŝarowe wewnętrzne Dn25 w wykonaniu czołowym i bocznym. Część hydrantów będzie zawierać dodatkowe miejsce na gaśnicę Zestaw podnoszenia ciśnienia W celu zapewnienia właściwego ciśnienia w na prądownicach hydrantów wewnętrznych przewidziano zastosowanie zestawu podnoszenia ciśnienia. Zestaw projektuje się zlokalizować w pomieszczeniu technicznym P17 tuŝ przy wejściu przyłącza wodociągowego do budynku. Parametry zestawu: Wydajność (płynna) G = 0,3-2,2 [l/s]; Wysokość podnoszenia Hp=12mH2O; Moc elektryczna P= 1,1kW U=3x400V,50Hz Akcesoria: komplet zaworów odcinających, zwrotnych, manometrów, naczynie przeponowe, zabezpieczenie przed suchobiegiem, bypas i wibroizolatory a takŝe szafa sterownicza i czujnik umoŝliwiający utrzymanie stałego ciśnienia na króćcu tłocznym (30mH2O). 2

4 1.1.5 Bilanse dobowe i godzinowe wody zimnej ZałoŜenie: liczba osób korzystająca z basenów w ciągu godziny - 66 Godzinowe zapotrzebowanie zimnej wody dla pływalni PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH PRZY UL JANISZEWSKIEJ na działkach ewidencyjnych numer: 4037/3,4073/4. CZĘŚĆ IV INSTALACJE SANITARNE ZESZYT IV INSTALACJE WENTYLACYJNE Godzinowy wypływ wody z prysznicy (dla 1 qsr=0,2 l/s): Gh,max= 66osób/h x 0,2l/s x 60s/min x (3+5)min = 6336 l/h Godzinowy wypływ wody z umywalek (dla 1 q=0,14 l/s): Gh,max= 0,14 l/s * 15s * 66os/h = 149 l/h Godzinowy wypływ z WC Gd,sr= 100l/d x 9szt = 900l/d -> Gh,max= Nh x Nd x Gsr,d / (14 h/d) =3 x ( 1,3 x 900l/h)/(14h/d ) = 250l/h Godzinowy wypływ z pisuarów Gd,sr= 100l/d x 2szt = 200l/d -> Gh,max= Nh x Nd x Gsr,d / (14 h/d) =3 x ( 1,3 x 200l/h)/(14h/d ) = 56l/h Godzinowe zapotrzebowanie wody zimnej (technologicznej) dla obiegów basenowych Gh,max = 2,5 (I obieg) + 2,5 (II obieg) + 0,8 (III obieg) + 1,2 (IV obieg) = 7 m3/h = l/h Godzinowe zapotrzebowanie wody zimnej dla zmywania posadzek Powierzchnie zmywalne - 50% powierzchni zmywanej = 950m2 Gd,max=950m2 x 1dm3/m2,d = 950 dm3/d -> Gh,max= Nd x Gsr,d / (3 h/d) = ( 1,3 x 950l/h)/(3h/d )= 411l/h Maksymalne godzinowe zapotrzebowanie na zimną wodę: Ghmax = = dm3/h Średnie godzinowe zapotrzebowanie na zimną wodę: Ghśr= / 3 = dm3/h dla Nh=3,0 Dobowe zapotrzebowanie zimnej wody dla pływalni Maksymalne dobowe zapotrzebowanie na zimną wodę: Gdmax= x 14h/d = dm3/d = 66,28 m3/d Średnie dobowe zapotrzebowanie na zimną wodę: Gdśr= 66,28 / 1,3 = 50,98 m3/d Nd=1,3 (obiekt czynny 14h/d) Bilanse sekundowe wody zimnej Obliczenie przepływu wody zimnej dla pływalni Nazwa przyboru qn ilość Σ qn Miska ustępowa (pom. przebieralni) 0,13 4 0,52 Miska ustępowa (pom. toalet ogólnych) 0,13 2 0,26 Miska ustępowa (pom. socjalne) 0,13 1 0,13 Miska ustępowa niepełn. (pom. przebieralni) 0,13 1 0,13 Miska ustępowa niepełn. (pom. toalet ogóln.) 0,13 1 0,13 Pisuar (pom. przebieralni) 0,3 1 0,3 Pisuar (pom. toalet ogóln.) 0,3 1 0,3 Zlew (pom. porządkowe) 0,14 4 0,56 Natrysk-bat czas (pom. przebieralni damskiej) 0,15 8 1,2 Natrysk-bat czas (pom. przebieralni męskiej) 0,15 8 1,2 Natrysk (pom. przebieralni ratown. i rodzinnej) 0,3 2 0,6 Natrysk dla niepełn (pom. przebieralni niepełn.) 0,3 1 0,3 Natrysk awaryjny (pom. technologiczne ) 0,3 2 0,6 Umywalka (pom. przebieralni) 0,14 5 0,7 Umywalka (pom. toalet ogólnych) 0,14 3 0,42 Umywalka (pom. socjalne) 0,14 3 0,42 3

5 PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH PRZY UL JANISZEWSKIEJ na działkach ewidencyjnych numer: 4037/3,4073/4. CZĘŚĆ IV INSTALACJE SANITARNE ZESZYT IV INSTALACJE WENTYLACYJNE Umywalka (pom. technologiczne) 0,14 4 0,56 Umywalka niepełn. (pom. przebieralni niepełn.) 0,14 1 0,14 Umywalka niepełn. (pom. toalet ogóln.) 0,14 1 0,14 Zlewozmywak (pom. socjal.) 0,14 2 0,28 Łącznie Σqn = 8,89 Gobl.(p) = 0,698 * (Σqn.pływalni ) ^0,5-0,12 = 0,698 * ( 8,89)^ 0,5-0,12 = 1,96 l/s Obliczenie przepływu wody technologicznej dla pływalni Nazwa przyboru qn ilość Σ qn Dopływ technologiczny 6,5m3/h 1,8 1 1,8 Dopływ technologiczny 3,1m3/h 0,9 1 0,9 Łącznie Σqn = 2,7 Gtechnol.(p) = 2,7 l/s Sumaryczny przepływ dla pływalni Gobl.(t+p) = + Gobl (p) + Gtechnol.(p) = 1,96+ 2,7 = 4,66 l/s Bilans wody na potrzeby instalacji hydrantowej Zaprojektowano wyposaŝenie obiektu w hydranty Dn25 o wydajności Ghyd.obl=1dm3/s. Jednoczesność działania hydrantów wynosi 2 szt. Zapotrzebowanie wody do celów instalacji hydrantowej wewnętrznej wynosi Gobl.(hydr.wewn)=2 dm3/s Dobór wodomierza Gobl.(p) =4,66 l/s = 16,78 m3/h Dla Gobl.(h+p)> Gobl.(hydr.wewn) --> Gmax.wodom > 2 x Gobl.(h+p) --> Gmax.wodom > 33,55 m3/h Dobrano wodomierz dn50; Gnom=15m3/h; Gmax=70m3/h Wraz z akcesoriami w postaci 2 zasuw Dn80 i zaworem zwrotnym antyskaŝeniowym Dn80 typ EA Dobór przewodu podłączeniowego Gobl.(h+p) =4,66 l/s = 16,78 m3/h V < 1 m/s => Dw=100mm Dobrano przewód główny o średnicy dn80; v~1m/s 1.2 Instalacje wody ciepłej i cyrkulacji Zaopatrzenie w ciepłą wodę Zaopatrzenie w ciepłą wodę pływalni będzie realizowane z kotłowni z podgrzewaczy pojemnościowych ciepłej wody o pojemności 1500dm Trasa instalacji ciepłej wody i cyrkulacji Z kotłowni przewody główne ciepłej wody na potrzeby pływalni będą prowadzone pod stropem parteru i piwnicy/podbasenia do poszczególnych pionów c.w.u. i dalej do kaŝdego przyboru Instalacja ciepłej wody oraz cyrkulacji Przewody ciepłej wody oraz cyrkulacji projektuje się wykonać z rur z tworzyw sztucznych łączonych na kształtki zgrzewanie lub ściskane i izolowanych otulinami z pianki poliuretanowej. Przejścia przewodów plastikowych przez przegrody oddzielenia przeciwpoŝarowego projektuje się zabezpieczyć kasetami przeciwpoŝarowymi. W natryskach zbiorowych projektuje się zainstalować zawory mieszające umoŝliwiające ustawienie jednolitej temperatury dla wszystkich wylewek prysznicowych. Układ mieszaczy będzie wyposaŝony w układ cyrkulacji uniemoŝliwiający schłodzenie wody w przewodach zasilających prysznice. 4

6 PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH PRZY UL JANISZEWSKIEJ na działkach ewidencyjnych numer: 4037/3,4073/4. CZĘŚĆ IV INSTALACJE SANITARNE ZESZYT IV INSTALACJE WENTYLACYJNE W węźle cieplnym zostanie zapewniona moŝliwość okresowego podgrzania ciepłej wody uŝytkowej do 70 C w celu dezynfekcji temperaturowej instalacji. Aby zapewnić moŝliwość dezynfekcji instalacji wody zmieszanej projektuje się zastosować bypas na zaworach mieszających pryszniców. Izolacja przewodów ciepłej wody zgodnie z DzU nr75/2002 z późniejszymi nowelizacjami tj: - gr 20mm dla przewodów PP/AL./PP PN20 dz20x3,4mm(dw13,2mm), dz25x4,2mm(dw16,6mm) i dz32x5,4mm(dw21,2mm) gr 30mm dz40x6,7mm(dw26,6mm) i dz50x8,3mm(dw33,4mm) Bilans sekundowy wody ciepłej Godzinowy wypływ wody z prysznicy (dla 1 qsr=0,2 l/s): Gh,max= 66osób/h x 0,2l/s x 60s/min x (3+5min) = 6336 l/h Godzinowy wypływ wody z umywalek (dla 1 q=0,14 l/s): Gh,max= 0,14 l/s * 15s * 66os/h = 149 l/h Maksymalne godzinowe zapotrzebowanie na ciepłą wodę o temp. 40 C : Ghmax 40 C = = 6485 dm3/h Maksymalne godzinowe zapotrzebowanie na ciepłą wodę o temp. 55 C : Ghmax 55 C =6485 dm3/h x [ (40 C-5 C) / (55 C-5 C) ] = 4540 dm3/h Średnie godzinowe zapotrzebowanie na ciepłą wodę 55 C: Ghśr= 4540 / 3 = 1513 dm3/h dla Nh=3,0 Moc potrzebna do podgrzania wody Qh = 4540 dm3/h x 4,2kJ/kgK x (1h/3600s) x 1kg/dm3 x (60 C-5 C) = 291 kw Bilans sekundowy wody ciepłej Obliczenie przepływu wody ciepłej dla pływalni Nazwa przyboru qn ilość Σ qn Zlew (pom. porządkowe) 0,07 4 0,28 Natrysk-bat czas (pom. przebieralni damskiej) 0,15 8 1,2 Natrysk-bat czas (pom. przebieralni męskiej) 0,15 8 1,2 Natrysk (pom. przebieralni ratown. i rodzinnej) 0,15 2 0,3 Natrysk dla niepełn (pom. przebieralni niepełn.) 0,15 1 0,15 Umywalka (pom. przebieralni) 0,07 5 0,35 Umywalka (pom. toalet ogólnych) 0,07 3 0,21 Umywalka (pom. socjalne) 0,07 3 0,21 Umywalka (pom. technologiczne) 0,07 4 0,28 Umywalka niepełn. (pom. przebieralni niepełn.) 0,07 1 0,07 Umywalka niepełn. (pom. toalet ogóln.) 0,07 1 0,07 Zlewozmywak (pom. socjal.) 0,07 2 0,14 Łącznie Σqn = 4,46 Gobl.(p) = 0,698 * (Σqn.pływalni ) ^0,5-0,12 = 0,698 * ( 4,46)^ 0,5-0,12 = 1,35 l/s 1.3 Instalacje kanalizacji sanitarnej Usuwanie ścieków bytowo gospodarczych Usuwanie ścieków bytowo gospodarczych z pływalni będzie realizowane do przebudowywanej miejskiej sieci kanalizacyjnej projektowanej wokół budynku. Pływalnia będzie posiadać 3 osobne wyjścia kanalizacyjne sanitarne po jednym z podbasenia, parteru i kotłowni. 5

7 PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH PRZY UL JANISZEWSKIEJ na działkach ewidencyjnych numer: 4037/3,4073/4. CZĘŚĆ IV INSTALACJE SANITARNE ZESZYT IV INSTALACJE WENTYLACYJNE Trasa instalacji kanalizacyjnej sanitarnej w budynku pływalni Ścieki sanitarne z przyborów sanitarnych będą odprowadzone poprzez piony kanalizacyjne do przewodów odpływowych zlokalizowanych pod stropem parteru i biegnących poza budynek do studzienek kanalizacyjnych na instalacji zewnętrznej. Piony kanalizacyjne będą zakończone na dachu wywiewką kanalizacyjną lub włączone do innych pionów przewodami wentylacyjnymi (kanalizacyjnymi). Na kilku krótkich pionach projektuje się umieścić zawory napowietrzające Do czyszczenia instalacji będą słuŝyć umieszczone na kaŝdym pionie (tuŝ ponad posadzką) rewizje oraz wpusty podłogowe. Ścieki z posadzki podbasenia i wentylatorni będą odprowadzone przez korytka odwodnienia liniowego do płytkich studzienek pompowych a stamtąd odpompowywane do głównego poziomu odpływowego. Ścieki z przyborów w podbaseniu równieŝ będą przepompowywane do biegnącej pod sufitem kanalizacji sanitarnej. W pomieszczeniach technologicznych: magazynie kwasu i magazynie podchlorynu projektuje się odprowadzenie ścieków do studzienek bezodpływowych (min 100dm3). Przy tych studzienkach będzie umieszczona, gotowa do pracy, pompa zatapialna umoŝliwiająca przy braku wycieku odpompowanie ścieków do kanalizacji. W w/w pomieszczeniach projektuje się zlewy chemoodporne (kwasoodporne) oraz instalację kanalizacyjną ze stali kwasoodpornej. Wszystkie odpływy kanalizacyjne jak wpusty, odwodnienia korytek liniowych, przelewów szczelinowych i spusty projektuje się jako zasyfonowane Instalacja kanalizacyjna sanitarna Jako przewody kanalizacyjne prowadzone w posadzce będą zastosowane rury kielichowe kanalizacyjne PCV co najmniej SN8. Do pionów i poziomów prowadzonych pod stropem będą wykorzystane przewody kielichowe kanalizacyjne PCV lub PP co najmniej klasy SN2. Krótkie odcinki przewodów odprowadzających wodę z wpustów i studzienki schładzającej w węzłach cieplnych naleŝy wykonać z materiałów odpornych na wodę o wysokiej temperaturze (Ŝeliwo). Studzienki schładzająca będzie przykryta kratą. W st. Wpusty podłogowe projektuje się wyposaŝyć w syfon i kratkę stalową. W studzience schładzającej projektuje się zastosować zasuwa noŝowa dn100 z kolankiem skierowanym ku dołowi Przejścia przewodów kanalizacyjnych przez przegrody oddzielenia przeciwpoŝarowego projektuje się zabezpieczyć kasetami przeciwpoŝarowymi Bilans kanalizacji sanitarnej Obliczenie przepływu ścieków bytowych dla pływalni Nazwa przyboru AWs ilość Σ AWs Miska ustępowa (pom. przebieralni) 2, Miska ustępowa (pom. toalet ogólnych) 2,5 2 5 Miska ustępowa (pom. socjalne) 2,5 1 2,5 Miska ustępowa niepełn. (pom. przebieralni) 2,5 1 2,5 Miska ustępowa niepełn. (pom. toalet ogóln.) 2,5 1 2,5 Pisuar (pom. przebieralni) 0,5 1 0,5 Pisuar (pom. toalet ogóln.) 0,5 1 0,5 Zlew (pom. porządkowe) Natrysk-bat czas (pom. przebieralni damskiej) Natrysk-bat czas (pom. przebieralni męskiej) Natrysk (pom. przebieralni ratown. i rodzinnej) Natrysk dla niepełn (pom. przebieralni niepełn.) Umywalka (pom. przebieralni) 0,5 4 2 Umywalka (pom. toalet ogólnych) 0,5 2 1 Umywalka (pom. socjalne) 0,5 3 1,5 Umywalka (pom. technologiczne) 0,

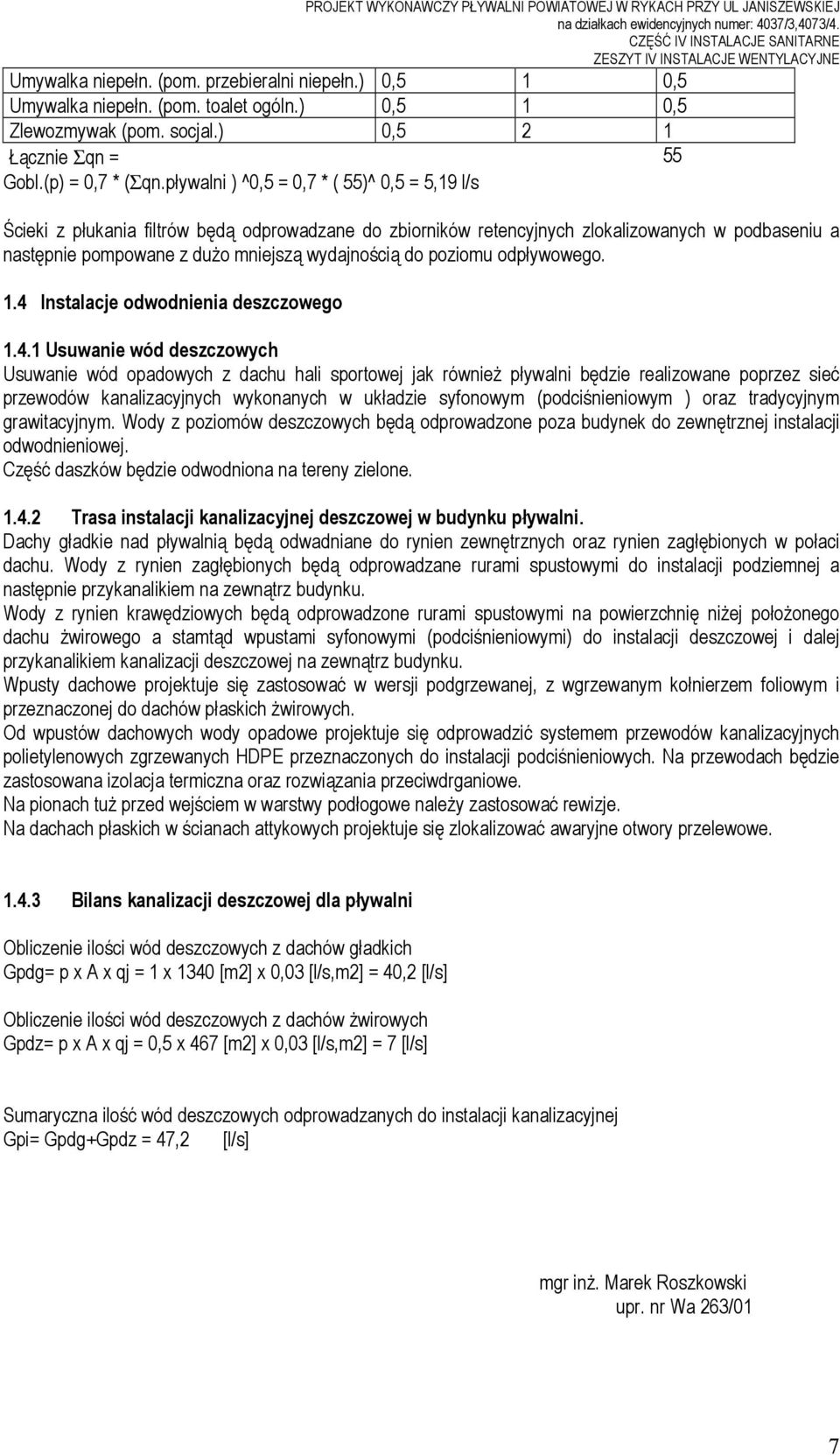

8 PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH PRZY UL JANISZEWSKIEJ na działkach ewidencyjnych numer: 4037/3,4073/4. CZĘŚĆ IV INSTALACJE SANITARNE ZESZYT IV INSTALACJE WENTYLACYJNE Umywalka niepełn. (pom. przebieralni niepełn.) 0,5 1 0,5 Umywalka niepełn. (pom. toalet ogóln.) 0,5 1 0,5 Zlewozmywak (pom. socjal.) 0,5 2 1 Łącznie Σqn = 55 Gobl.(p) = 0,7 * (Σqn.pływalni ) ^0,5 = 0,7 * ( 55)^ 0,5 = 5,19 l/s Ścieki z płukania filtrów będą odprowadzane do zbiorników retencyjnych zlokalizowanych w podbaseniu a następnie pompowane z duŝo mniejszą wydajnością do poziomu odpływowego. 1.4 Instalacje odwodnienia deszczowego Usuwanie wód deszczowych Usuwanie wód opadowych z dachu hali sportowej jak równieŝ pływalni będzie realizowane poprzez sieć przewodów kanalizacyjnych wykonanych w układzie syfonowym (podciśnieniowym ) oraz tradycyjnym grawitacyjnym. Wody z poziomów deszczowych będą odprowadzone poza budynek do zewnętrznej instalacji odwodnieniowej. Część daszków będzie odwodniona na tereny zielone Trasa instalacji kanalizacyjnej deszczowej w budynku pływalni. Dachy gładkie nad pływalnią będą odwadniane do rynien zewnętrznych oraz rynien zagłębionych w połaci dachu. Wody z rynien zagłębionych będą odprowadzane rurami spustowymi do instalacji podziemnej a następnie przykanalikiem na zewnątrz budynku. Wody z rynien krawędziowych będą odprowadzone rurami spustowymi na powierzchnię niŝej połoŝonego dachu Ŝwirowego a stamtąd wpustami syfonowymi (podciśnieniowymi) do instalacji deszczowej i dalej przykanalikiem kanalizacji deszczowej na zewnątrz budynku. Wpusty dachowe projektuje się zastosować w wersji podgrzewanej, z wgrzewanym kołnierzem foliowym i przeznaczonej do dachów płaskich Ŝwirowych. Od wpustów dachowych wody opadowe projektuje się odprowadzić systemem przewodów kanalizacyjnych polietylenowych zgrzewanych HDPE przeznaczonych do instalacji podciśnieniowych. Na przewodach będzie zastosowana izolacja termiczna oraz rozwiązania przeciwdrganiowe. Na pionach tuŝ przed wejściem w warstwy podłogowe naleŝy zastosować rewizje. Na dachach płaskich w ścianach attykowych projektuje się zlokalizować awaryjne otwory przelewowe Bilans kanalizacji deszczowej dla pływalni Obliczenie ilości wód deszczowych z dachów gładkich Gpdg= p x A x qj = 1 x 1340 [m2] x 0,03 [l/s,m2] = 40,2 [l/s] Obliczenie ilości wód deszczowych z dachów Ŝwirowych Gpdz= p x A x qj = 0,5 x 467 [m2] x 0,03 [l/s,m2] = 7 [l/s] Sumaryczna ilość wód deszczowych odprowadzanych do instalacji kanalizacyjnej Gpi= Gpdg+Gpdz = 47,2 [l/s] mgr inŝ. Marek Roszkowski upr. nr Wa 263/01 7
