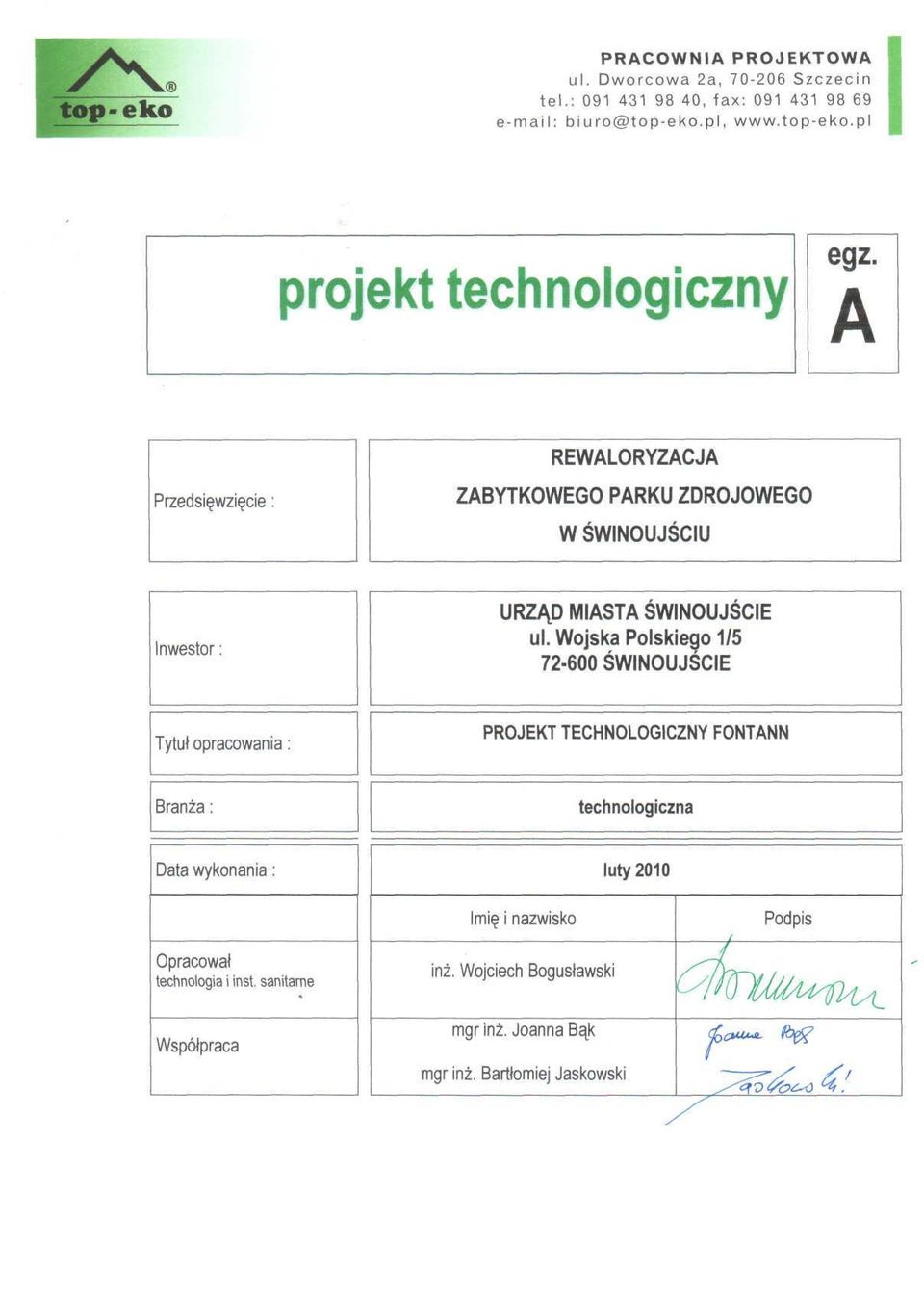

1 , top-eko PRACOWNIA PROJEKTOWA ul. Dworcowa 2a, Szczecin tel.: , fax: projekt technologiczny egz. A REWALORYZACJA Przedsięwzięcie: ZABYTKOWEGO PARKU ZDROJOWEGO W ŚWINOUJŚCIU Inwestor : URZĄD MIASTA ŚWINOUJŚCIE ul. Wojska Polskiego 1/ ŚWINOUJŚCIE Tytuł opracowania : PROJEKT TECHNOLOGICZNY FONTANN Branża : technologiczna Data wykonania : luty 2010 Opracował technologia i inst. sanitarne «Współpraca Imię i nazwisko inż. Wojciech Bogusławski mgr inż. Joanna Bąk mgr inż. Bartłomiej Jaskowski Podpis / j/ <^te^wi (jhcwml. fbęg 1 ~~^-/ S f ^ąv<sć>ć*ó ty.

Wojska Polskiego 1/5 72-600 ŚWINOUJŚCIE Tytuł opracowania : PROJEKT TECHNOLOGICZNY FONTANN Branża : technologiczna Data wykonania : luty 2010 Opracował

2 PROJEKT INSTALACJI TECHNOLOGICZNYCH FONTANN NA PLACU CENTRALNYM I NA PLACU BOLESŁAWA CHROBREGO W ŚWINOUJŚCIU SPIS TREŚCI 1. PRZEDMIOT I ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA OGÓLNY OPIS UKŁADU HYDRAULICZNEGO FONTANN UKŁAD HYDRAULICZNY ZASILANIA FONTANN PRZELEW NADMIARU WODY W BASENIE FONTANNY ODWODNIENIE NIECKI BASENOWEJ ZASILANIE W WODĘ CHARAKTERYSTYKA TECHNICZNA POSZCZEGÓLNYCH ELEMENTÓW INSTALACJI FONTANNOWEJ UKŁAD HYDRAULICZNY ZASILANIA DYSZ FONTANNOWYCH UKŁAD OPRÓśNIANIA I PRZELEWU AWARYJNEGO SPECYFIKACJA MATERIAŁOWA INSTALACJI WYTYCZNE WYKONANIA ROBÓT ROBOTY ZIEMNE ROBOTY INSTALACYJNE SPIS TREŚCI Rys. 1. Rzut i przekroje instalacji fontannowej na Placu Chrobrego Rys. 2. Rzut i przekroje instalacji fontannowej na Placu Centralnym 1

ZASILANIE W WODĘ... 2 4.CHARAKTERYSTYKA TECHNICZNA POSZCZEGÓLNYCH ELEMENTÓW INSTALACJI FONTANNOWEJ... 3 4.1. UKŁAD HYDRAULICZNY ZASILANIA DYSZ FONTANNOWYCH... 3 4.2. UKŁAD OPRÓśNIANIA I PRZELEWU AWARYJNEGO.

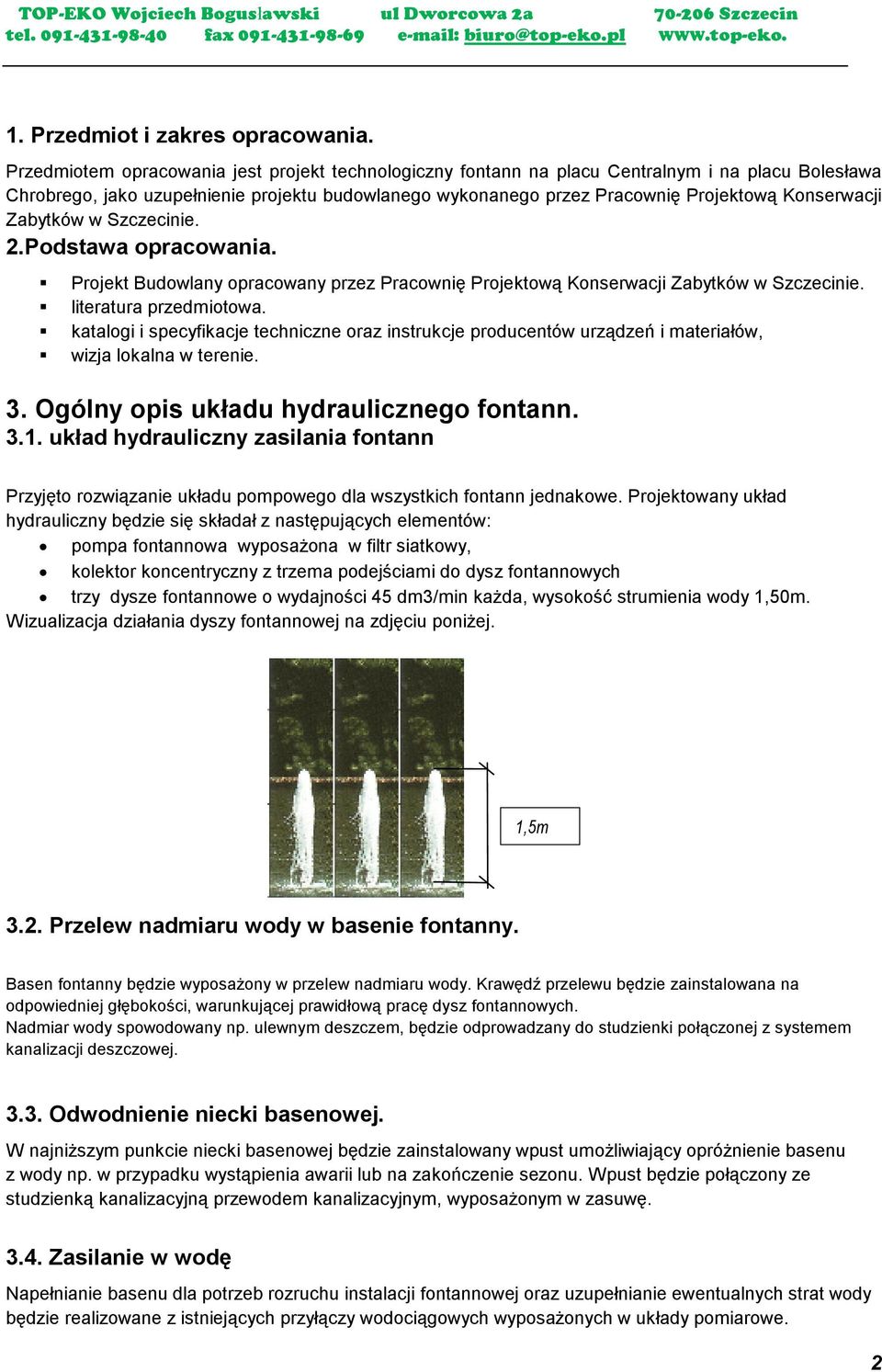

3 1. Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt technologiczny fontann na placu Centralnym i na placu Bolesława Chrobrego, jako uzupełnienie projektu budowlanego wykonanego przez Pracownię Projektową Konserwacji Zabytków w Szczecinie. 2.Podstawa opracowania. Projekt Budowlany opracowany przez Pracownię Projektową Konserwacji Zabytków w Szczecinie. literatura przedmiotowa. katalogi i specyfikacje techniczne oraz instrukcje producentów urządzeń i materiałów, wizja lokalna w terenie. 3. Ogólny opis układu hydraulicznego fontann układ hydrauliczny zasilania fontann Przyjęto rozwiązanie układu pompowego dla wszystkich fontann jednakowe. Projektowany układ hydrauliczny będzie się składał z następujących elementów: pompa fontannowa wyposaŝona w filtr siatkowy, kolektor koncentryczny z trzema podejściami do dysz fontannowych trzy dysze fontannowe o wydajności 45 dm3/min kaŝda, wysokość strumienia wody 1,50m. Wizualizacja działania dyszy fontannowej na zdjęciu poniŝej. 1,5m 3.2. Przelew nadmiaru wody w basenie fontanny. Basen fontanny będzie wyposaŝony w przelew nadmiaru wody. Krawędź przelewu będzie zainstalowana na odpowiedniej głębokości, warunkującej prawidłową pracę dysz fontannowych. Nadmiar wody spowodowany np. ulewnym deszczem, będzie odprowadzany do studzienki połączonej z systemem kanalizacji deszczowej Odwodnienie niecki basenowej. W najniŝszym punkcie niecki basenowej będzie zainstalowany wpust umoŝliwiający opróŝnienie basenu z wody np. w przypadku wystąpienia awarii lub na zakończenie sezonu. Wpust będzie połączony ze studzienką kanalizacyjną przewodem kanalizacyjnym, wyposaŝonym w zasuwę Zasilanie w wodę Napełnianie basenu dla potrzeb rozruchu instalacji fontannowej oraz uzupełnianie ewentualnych strat wody będzie realizowane z istniejących przyłączy wodociągowych wyposaŝonych w układy pomiarowe. 2

Konserwacji Zabytków w Szczecinie. 2.Podstawa opracowania. Projekt Budowlany opracowany przez Pracownię Projektową Konserwacji Zabytków w Szczecinie. literatura przedmiotowa.

4 4.Charakterystyka techniczna poszczególnych elementów instalacji fontannowej 4.1. Układ hydrauliczny zasilania dysz fontannowych Układ hydrauliczny zasilania fontanny stanowią: a) pompa fontannowa z filtrem siatkowym (np. USP 502 W firmy OASE) o parametrach : - wydajność Q=8,5 m 3 /h - wysokość podnoszenia H=7,0 mh 2 O - moc P=0,85kW b) kolektor koncentryczny z wlotem centralnym, pionowym i trzema wylotami bocznymi (np. UW170/1E25/3A10T firmy OASE): - średnica zewnętrzna DN=170mm - średnica wlotu G2 - średnica wylotów G1 c) zawory regulacyjne gwintowane G1 e) dysze fontannowe typu GEISER 20T : - wydajność q=8,5 dm 3 /min. - Maksymalna wysokość strumienia h=1,5 m - strata ciśnienia na dyszy h str =3,7 msw - średnica złączki przyłączeniowej G1 3

USP 502 W firmy OASE) o parametrach : - wydajność Q=8,5 m 3 /h - wysokość podnoszenia H=7,0 mh 2 O - moc P=0,85kW b) kolektor koncentryczny z wlotem centralnym, pionowym i trzema wylotami

5 4.2. Układ opróŝniania i przelewu awaryjnego Układ opróŝniania i przelewu awaryjnego stanowią a) wpust fontannowy okrągły (np. typ RA 200/100T firmy OASE) - średnica zewnętrzna Ø=248mm - średnica rury wylotowej Dn=110 b) zasuwa kołnierzowa Ŝeliwna DN 100, z obudową sztywną i skrzynką uliczną c) nasadka przelewowa (np. typ UA 100 firmy OASE) - średnica zewnętrzna przelewu Ø=160mm - średnica rury wylotowej Dn=110 4

typ RA 200/100T firmy OASE) - średnica zewnętrzna Ø=248mm - średnica rury wylotowej Dn=110 b) zasuwa

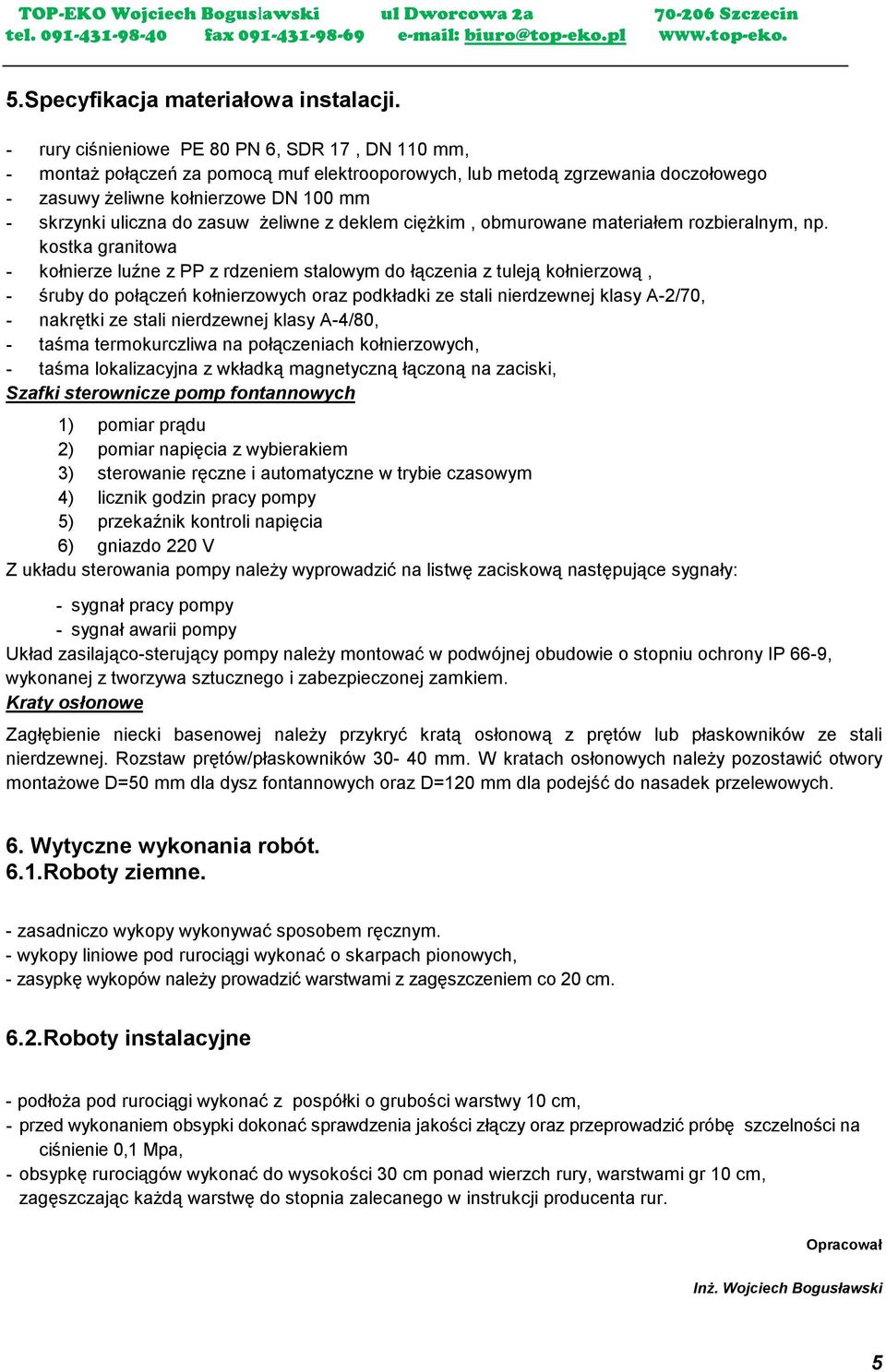

6 5.Specyfikacja materiałowa instalacji. - rury ciśnieniowe PE 80 PN 6, SDR 17, DN 110 mm, - montaŝ połączeń za pomocą muf elektrooporowych, lub metodą zgrzewania doczołowego - zasuwy Ŝeliwne kołnierzowe DN 100 mm - skrzynki uliczna do zasuw Ŝeliwne z deklem cięŝkim, obmurowane materiałem rozbieralnym, np. kostka granitowa - kołnierze luźne z PP z rdzeniem stalowym do łączenia z tuleją kołnierzową, - śruby do połączeń kołnierzowych oraz podkładki ze stali nierdzewnej klasy A-2/70, - nakrętki ze stali nierdzewnej klasy A-4/80, - taśma termokurczliwa na połączeniach kołnierzowych, - taśma lokalizacyjna z wkładką magnetyczną łączoną na zaciski, Szafki sterownicze pomp fontannowych 1) pomiar prądu 2) pomiar napięcia z wybierakiem 3) sterowanie ręczne i automatyczne w trybie czasowym 4) licznik godzin pracy pompy 5) przekaźnik kontroli napięcia 6) gniazdo 220 V Z układu sterowania pompy naleŝy wyprowadzić na listwę zaciskową następujące sygnały: - sygnał pracy pompy - sygnał awarii pompy Układ zasilająco-sterujący pompy naleŝy montować w podwójnej obudowie o stopniu ochrony IP 66-9, wykonanej z tworzywa sztucznego i zabezpieczonej zamkiem. Kraty osłonowe Zagłębienie niecki basenowej naleŝy przykryć kratą osłonową z prętów lub płaskowników ze stali nierdzewnej. Rozstaw prętów/płaskowników mm. W kratach osłonowych naleŝy pozostawić otwory montaŝowe D=50 mm dla dysz fontannowych oraz D=120 mm dla podejść do nasadek przelewowych. 6. Wytyczne wykonania robót. 6.1.Roboty ziemne. - zasadniczo wykopy wykonywać sposobem ręcznym. - wykopy liniowe pod rurociągi wykonać o skarpach pionowych, - zasypkę wykopów naleŝy prowadzić warstwami z zagęszczeniem co 20 cm. 6.2.Roboty instalacyjne - podłoŝa pod rurociągi wykonać z pospółki o grubości warstwy 10 cm, - przed wykonaniem obsypki dokonać sprawdzenia jakości złączy oraz przeprowadzić próbę szczelności na ciśnienie 0,1 Mpa, - obsypkę rurociągów wykonać do wysokości 30 cm ponad wierzch rury, warstwami gr 10 cm, zagęszczając kaŝdą warstwę do stopnia zalecanego w instrukcji producenta rur. Opracował InŜ. Wojciech Bogusławski 5

zasuw Ŝeliwne z deklem cięŝkim, obmurowane materiałem rozbieralnym, np.
