1 Spis treści I. Część I. Przebudowa ul. Targowej w Starachowicach od skrzyŝowania z ulicą IłŜecką Opis do projektu zagospodarowania terenu 1.0. Przedmiot inwestycji 2.0. Podstawa opracowania 3.0. Istniejący stan zagospodarowania 4.0. Projekt zagospodarowania terenu 4.1.Zakres rzeczowy 4.2. Charakterystyczne dane o przydatności gruntów do celów budowlanych 4.3. Lokalizacja i układ wysokościowy 4.4.Wpływ inwestycji na środowisko przyrodnicze 4.5. Ustalenia dodatkowe II. Część II. Projekt budowlany część opisowa 1.0. Wstęp 1.1. Inwestor 1.2. Nazwa i adres jednostki projektowania 1.3. Skład zespołu projektowego 1.4.Opis istniejącego stanu 2.0. Zakres rzeczowy 3.0. Charakterystyka obiektu liniowego 3.1. Linie kablowe nn, ŚN 3.2. Linie napowietrzne niskiego napięcia 3.3. Ochrona od poraŝeń 4.0. Uwagi końcowe 5.0. Obliczenia techniczne 6.0. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW -montaŝ 7.0. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW demontaŝ. III. Załączniki 1

2 1. Pismo RZE- SkarŜysko znak RIII /TU/GH/ 684/2006 w sprawie przebudowy urządzeń elektroenergetycznych kolidujących z projektowaną budową dodatkowego pasa ruchu na ul. Targowej w Starachowicach. 2. Opinia ZUDP 3. Zaświadczenie o kompletności 4. Uprawnienia Projektantów i Sprawdzających 5. Zaświadczenia o przynaleŝności do Izby Projektantów i Sprawdzających 6. Uzgodnienie RZE SkarŜysko IV. Część graficzna Rys 0-Orientacja Rys. 1 Projekt zagospodarowania terenu Rys. 2- Inwentaryzacja 2

3 CZĘŚĆ I OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU PRZEBUDOWY KOLIZJI ELEKTROENERETYCZNYCH W RAMACH PRZEBUDOWY UL. TARGOWEJ W STARACHOWICACH OD SKRZYśOWANIA Z UL. IŁśECKĄ DO GŁÓWNEGO WJAZDU NA PLAC TARGOWY. 1. PRZEDMIOT INWESTYCJI Projekt budowlany przebudowy ulicy Targowej w Starachowicach od skrzyŝowania z ul. IłŜecką, opracowano w oparciu o umowę zawartą pomiędzy Zarządem Dróg Powiatowych w Starachowicach, a Biurem Projektów Budownictwa Komunalnego SA w Kielcach. Przebudowę zaprojektowano zgodnie z warunkami wydanymi przez RZE-SkarŜysko. 2. PODSTAWA OPRACOWANIA - Pismo RZE- SkarŜysko znak RIII /TU/GH/ 684/2006 w sprawie przebudowy urządzeń elektroenergetycznych kolidujących z projektowaną budową dodatkowego pasa ruchu na ul. Targowej w Starachowicach. - Podkłady sytuacyjno - wysokościowe w skali 1: 500 wraz z niwelacją wysokościową terenu - Opinia ZUDP Starostwo Powiatowe Starachowice - Projekty towarzyszące : PB drogowy, wod-kan, telekomunikacyjny - Plan sytuacyjno-wysokościowy w skali 1:500 - Uzgodnienia - Przepisy, normy i zarządzenia 3. ISTNIEJĄCY STAN ZAGOSPODAROWANIA W rozpatrywanym rejonie przebudowywanej ulicy występują linie napowietrzne nn oraz linie kablowe nn i ŚN jak pokazano na złączonej inwentaryzacji rys nr 2. Ponadto istnieje inne uzbrojenie jak : 3

4 kanalizacja deszczowa kd kanalizacja deszczowa ks wodociąg wa kanalizacja teletechniczna Przebudowa ul. Targowej w Starachowicach od skrzyŝowania z ulicą IłŜecką napowietrzna linia teletechniczna oświetlenie uliczne gazociąg g 4. PROJEKT ZAGOSPODAROWANIA TERENU 4.1Zakres przebudowy: Przebudowa linii kablowych nn i ŚN. a/ Przebudowa linii kablowych nn relacji stacja Ogrodowa-słup 1/RK-10-kier. IłŜecka -Odkopać istniejący kabel YAKY 4x120 mm2 oraz oświetleniowy YAKY 4X35 mm2 relacji; stacja Ogrodowa-słup1/RK-10-kier.obw IłŜecka, między miejscami oznaczonym literami A-B / l=69 m / i ułoŝyć powyŝsze kable po nowej trasie, jak pokazano na rys. nr 1. -Na odcinku skrzyŝowania z ulicami,wjazdami oraz na skrzyŝowaniu z innym projektowanym i istn. uzbrojeniem, kable układać dwudzielnej rurze ochronnej PS b/ Przebudowa linii kablowych nn relacji stacja Ogrodowa-słup 1/RK-10-kier. Ciasna -Odkopać istniejący kabel YAKY 4x120 mm2 oraz oświetleniowy YAKY 4X35 mm2 relacji; stacja Ogrodowa-słup1/RK-10-kier. Ciasna, między miejscem oznaczonym literą A i istn. słupem nr 1/RK-10 linii napowietrznej obw. kierunek Jasna / l=13+8 m / i ułoŝyć powyŝsze kable po nowej trasie, między miejscem oznaczonym literą A i projektowanym słupem nr 1/RPK-10/12/E linii napowietrznej kierunek Ciasna, jak pokazano na rys. nr 1. Na projektowanym słupie kable układać w rurach ochronny uzyskanych z demontaŝu, ponadto zamontować odgromniki GXO 0,5/5 i połączyć z uziomem o wartości R< 10 omów 4

5 -Na odcinku skrzyŝowania z ulicami,wjazdami oraz na skrzyŝowaniu z innym projektowanym i istn. uzbrojeniem, kable układać dwudzielnej rurze ochronnej PS c/ Przebudowa linii kablowych nn relacji stacja Ogrodowa-słup 1/RK-10-kier. Jasna -Odkopać istniejący kabel YAKY 4x120 mm2 oraz oświetleniowy YAKY 4X35 mm2 relacji; stacja Ogrodowa-słup1/RK-10-kier. Jasna, między miejscami oznaczonym literami C-D / l=19 m / i ułoŝyć powyŝsze kable po nowej trasie, jak pokazano na rys. nr 1. -Na odcinku skrzyŝowania z ulicami,wjazdami oraz na skrzyŝowaniu z innym projektowanym i istn. uzbrojeniem, kable układać dwudzielnej rurze ochronnej PS c/ Przebudowa linii kablowej nn relacji stacja Ogrodowa-słup 1/RK-10-kier. Spółdzielcza -Odkopać istniejący kabel YAKY 4x120 mm2 relacji; stacja Ogrodowa-słup1/RK-10- kier. Jasna, między miejscami oznaczonym literami C-D / l=19 m / i ułoŝyć powyŝszy kabel po nowej trasie, jak pokazano na rys. nr 1. -Na odcinku skrzyŝowania z ulicami,wjazdami oraz na skrzyŝowaniu z innym projektowanym i istn. uzbrojeniem, kable układać dwudzielnej rurze ochronnej PS d/ Przebudowa linii kablowej ŚN relacji stacja Ogrodowa-słup 1/RK-10-kier. KPRB -Odkopać istniejący kabel HAKnFta 3x70 mm2 relacji; stacja Ogrodowa- stacja KPRB między miejscami oznaczonym literami E-F / l=21 m / i ułoŝyć powyŝszy kabel po nowej trasie, jak pokazano na rys. nr 1. -Na odcinku skrzyŝowania z ulicami,wjazdami oraz na skrzyŝowaniu z innym projektowanym i istn. uzbrojeniem, kable układać dwudzielnej rurze ochronnej PS

6 4.1.2 Przebudowa linii napowietrznych nn. - Zdemontować słupy nr 1/RPK-10 i 1/1/P-10 z oprawami i wysięgnikami - Zdemontować linię napowietrzną nn AL. 4X70+25 mm2, l=17 m między słupami 1/ RPK-10 i 2/RK-10, kierunek obw. Ciasna, - Zdemontować linię napowietrzną nn AL 4X35+25 mm2, l=36 m między słupami 1/ RPK-10 i 1/1/RK-10, - Zdemontować linię napowietrzną nn AL. 16 mm2, l=26 m między słupami 1/ RPK- 10 i 1/2/P-10, - Zdemontować linię napowietrzną nn AL. 2x16 mm2, l=26 m między słupami 1/ RK- 10-kierunek obw. IłŜecka i 1/2/P-10, - Projektuje się nowe słupy ; -typu 1/RPK-10/12/E Ŝerdzi wirowanej typu E-10/12 -typu 1/2/P-10/ Ŝerdzi Ŝelbetowej typu śn-10, usytuowane w nowych miejscach pokazanych na rysunku nr 1 Między słupem proj. 1/RPK-10/12/E a istn. 2/RK-10 w kierunku obw. Ciasna wykonać połączenie przewodem ASXSn 4x70+25 mm2 o długości l=18 m. Między słupem proj. 1/RPK-10/12/E a istn. 1/1/RK-10 wykonać połączenie przewodem ASXSn 4x35+25 mm2 o długości l=36 m. Między słupem proj. 1/RPK-10/12/E i 1/2/P-10 a istn. 1/RK-10 kierunek obw. IłŜecka wykonać połączenie przewodem ASXSn 2x16 mm2 o długości l=26+34 m. Na słupie proj. 1/RPK-10/12/E i 1/2/P-10 zamontować oprawy wraz z wysięgnikami uzyskanymi z demontaŝu. Odłączyć przyłącze napowietrzne ASXSn 2x16 mm2/ do punktu Lotto / od demontowanego słupa 1/RPK-10 i przyłączyć do proj. 1/RPK-10/12/E Odłączyć przyłącze napowietrzne ASXSn 2x16 mm2/ do kiosku / od demontowanego słupa 1/RPK-10 i przyłączyć do proj. 1/RPK-10/12/E, długość przyłącza l=23 m 4.2. Charakterystyczne dane o przydatności gruntów do celów budowlanych Jak wynika z opracowanej przez inŝ. W.Ciopińską dokumentacji geotechnicznej teren inwestycji to utwory czwartorzędowe reprezentowane głównie przez piaski średnie z 6

7 miejscami z okruchami piaskowców. Sporadycznie spotyka się równieŝ gliny pylasyte z okruchami piaskowców. Profil litologiczny terenu przedstawia się następująco (otwór nr 8) : - do 0,42 m - warstwy konstrukcyjne drogi - 0,42-1, m - piasek średni - 1,0m 2,0m - piasek średni, kategoria gruntu II,III W rejonie projektowanej drogi do głębokości nawiercenia 2,0 m stwierdzono brak wody- suche otwory LOKALIZACJA I UKŁAD WYSOKOŚCIOWY Lokalizacji sieci elektrycznych przedstawiono na planie sytuacyjnym projektu zagospodarowania terenu. Przebudowywane odcinki zlokalizowano po trasach, dostosowując ich pionowe usytuowania do projektowanych niwelet zagospodarowania drogowego. Lokalizacja sieci elektrycznych uwzględnia minimalne odległości od obiektów zgodne z normą PN-76/E i PN-75/E Zagłębienie wynosić będzie minimum 0,7 m od górnej powierzchni kabla do niwelety terenu istniejącego i projektowanego. Wytyczenie trasy projektowanych sieci winny być wykonane przez uprawnionych geodetów. 4.4.WPŁYW INWESTYCJI NA ŚRODOWISKO PRZYRODNICZE Realizacja projektowanej budowy linii kablowych z słupami nie spowoduje Ŝadnych ujemnych zjawisk i nie będzie uciąŝliwa dla otoczenia, a mianowicie: Przebudowa linii napowietrznych nn i kablowych nn nie wpłynie na pogorszenie stanu środowiska przyrodniczego w zakresie wód powierzchniowych, podziemnych, powierzchni ziemi, środowiska ludzkiego, świata zwierząt i roślin, krajobrazu i powietrza. 7

8 Prowadzenie robót ziemnych związanych z przebudową linii napowietrznych i układaniem linii kablowych nie powoduje zaburzenia w układzie napływu i spływu wód powierzchniowych, czy uszkodzenia warstw wodonośnych, a materiały stosowane na budowę i ich zabezpieczeń nie posiadają substancji szkodliwych, które mogłyby się dostać do ujmowanej wody. Powierzchnia wód gruntowych poniŝej wykopów nie wymaga ich odprowadzenia na czas budowy. W celu przeciwdziałania degradacji gleby, warstwę wierzchnią humusową zdjętą podczas realizacji inwestycji przewiduje się odłoŝyć osobno, aby nie znalazła się w dolnej partii wykopów związanych z przesuwaniem mas ziemnych. Wykopy zasypywane będą warstwami grubości 20 cm z jednoczesnym ich zagęszczeniem. Wykonane w ten sposób roboty ziemne nie wpływają na pogorszenie stanu gleby i zmianę powierzchni. Budowa sieci elektrycznych nie stanowić będzie przyczyny dla usuwania istniejącego drzewostanu i nie wymagane będą jego zabezpieczenia. Po zakończeniu inwestycji wszelkie dokonane zmiany w drobnej szacie roślinnej, jak i przemieszczeniu mas ziemnych zostaną doprowadzone do stanu pierwotnego. Projektowana inwestycja : - nie wytwarza zanieczyszczeń gazowych, ani stałych odpadów, - nie emituje hałasu ani wibracji, - nie emituje promieniowania jonizującego USTALENIA DODATKOWE Stwierdza się na podstawie ustaleń miejscowego planu szczegółowego zagospodarowania przestrzennego, Ŝe teren na którym zaprojektowano sieć linii kablowych nie podlega ochronie konserwatora zabytków. 8

9 II. Projekt budowlany OPIS DO PROJEKTU PRZEBUDOWY KOLIZJI ELEKTROENERETYCZNYCH W RAMACH PRZEBUDOWY UL. TARGOWEJ W STARACHOWICACH OD SKRZYśOWANIA Z UL. IŁśECKĄ DO GŁÓWNEGO WJAZDU NA PLAC TARGOWY. 1. WSTĘP Projekt budowlano obejmuje przebudowę ulicy Targowej w Starachowicach od skrzyŝowania z ul. IłŜecką INWESTOR: Zarząd Dróg Powiatowych w Starachowicach 1.2. Nazwa i adres jednostki projektowania Biuro Projektów Budownictwa Komunalnego S.A Kielce, ul. Św. Leonarda Skład zespołu projektowego mgr inŝ. Ryszard Sierant upr. bud. KL 322/88 mgr inŝ. Jarosław Pisecki upr. bud. 127/ OPIS ISTNIEJĄCEGO STANU Jak w pkt. 3 cz. I 9

10 2.0. ZAKRES RZECZOWY Przebudowa ul. Targowej w Starachowicach od skrzyŝowania z ulicą IłŜecką / podano w opisie pkt. 4.1 cz. I niniejszego projektu/ 3.0. CHARAKTERYSTYKA OBIEKTU LINIOWEGO 3.1.Linie kablowe nn i ŚN. Przebudowy kolizji nn wykonano w całym zakresie z linii kablowych nn uzyskanych z demontaŝu. Przebudowę kolizji linii ŚN zrealizowano z linii kablowych uzyskanych z demontaŝu. Linie kablowe układać wg wytyczonych tras przez geodetę na głębokości: 0,7 m dla kabli nn oraz 0,8 m dla kabli ŚN, pod jezdniami 1,0 m w 10-cio centymetrowej otulinie piaskowej, którą następnie naleŝy przysypać 20 cm warstwą gruntu rodzimego, następnie ułoŝyć folię koloru niebieskiego dla kabli nn i czerwonego dla kabli ŚN i całkowicie zasypać wykop z warstwowym ubijaniem gruntu. Na kablach stosować zapasy przy słupie po min. 2 m. W rejonie projektowanego oświetlenia występują pojedyncze drzewa oraz krzewy. W przypadku zbliŝenia do drzew i krzewów na odległość mniejszą niŝ 1,5m zastosowano ochronę przy pomocy rur okładzinowych DVK-110. Prace ziemne w pobliŝu drzew i krzewów wykonywać ręcznie z zachowaniem stanu i układu korzeni LINIE NAPOWIETRZNE NISKIEGO NAPIĘCIA. Dla celów budowy oraz przebudowy kolidujących linii napowietrznych nn z projektowanymi drogami projektuje się zastosować następujące elementy konstrukcyjne i osprzęt linii; - słupy składające się z Ŝerdzi wirowanych typu E o długościach 10,0 m, oraz sile wierzchołkowej 12 kn,, jak podano na rysunkach, - ustoje dla gruntu średniego, - do połączeń wykorzystano przewody 10

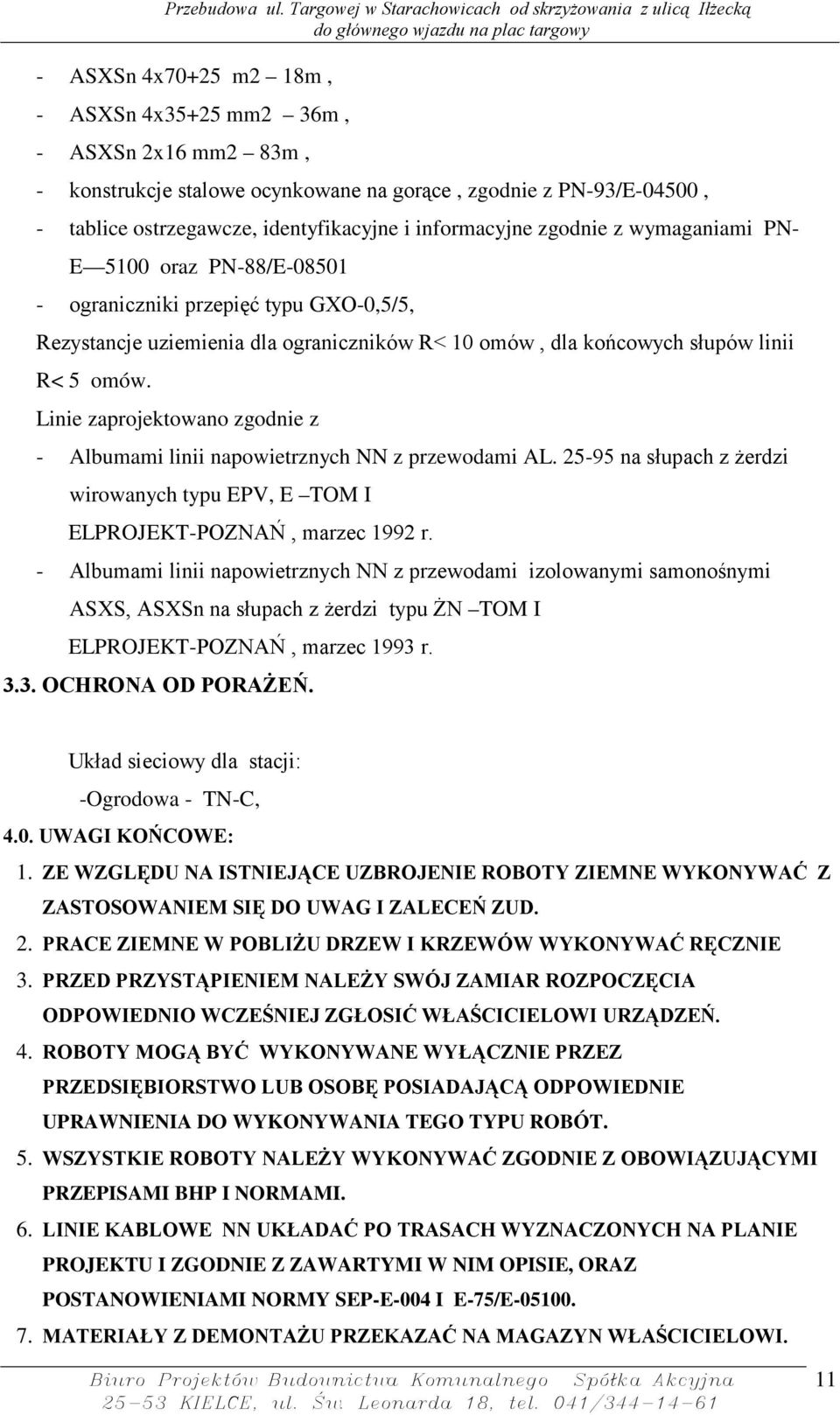

11 - ASXSn 4x70+25 m2 18m, - ASXSn 4x35+25 mm2 36m, - ASXSn 2x16 mm2 83m, - konstrukcje stalowe ocynkowane na gorące, zgodnie z PN-93/E-04500, - tablice ostrzegawcze, identyfikacyjne i informacyjne zgodnie z wymaganiami PN- E 5100 oraz PN-88/E ograniczniki przepięć typu GXO-0,5/5, Rezystancje uziemienia dla ograniczników R< 10 omów, dla końcowych słupów linii R< 5 omów. Linie zaprojektowano zgodnie z - Albumami linii napowietrznych NN z przewodami AL na słupach z Ŝerdzi wirowanych typu EPV, E TOM I ELPROJEKT-POZNAŃ, marzec 1992 r. - Albumami linii napowietrznych NN z przewodami izolowanymi samonośnymi ASXS, ASXSn na słupach z Ŝerdzi typu śn TOM I ELPROJEKT-POZNAŃ, marzec 1993 r OCHRONA OD PORAśEŃ. Układ sieciowy dla stacji: -Ogrodowa - TN-C, 4.0. UWAGI KOŃCOWE: 1. ZE WZGLĘDU NA ISTNIEJĄCE UZBROJENIE ROBOTY ZIEMNE WYKONYWAĆ Z ZASTOSOWANIEM SIĘ DO UWAG I ZALECEŃ ZUD. 2. PRACE ZIEMNE W POBLIśU DRZEW I KRZEWÓW WYKONYWAĆ RĘCZNIE 3. PRZED PRZYSTĄPIENIEM NALEśY SWÓJ ZAMIAR ROZPOCZĘCIA ODPOWIEDNIO WCZEŚNIEJ ZGŁOSIĆ WŁAŚCICIELOWI URZĄDZEŃ. 4. ROBOTY MOGĄ BYĆ WYKONYWANE WYŁĄCZNIE PRZEZ PRZEDSIĘBIORSTWO LUB OSOBĘ POSIADAJĄCĄ ODPOWIEDNIE UPRAWNIENIA DO WYKONYWANIA TEGO TYPU ROBÓT. 5. WSZYSTKIE ROBOTY NALEśY WYKONYWAĆ ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI BHP I NORMAMI. 6. LINIE KABLOWE NN UKŁADAĆ PO TRASACH WYZNACZONYCH NA PLANIE PROJEKTU I ZGODNIE Z ZAWARTYMI W NIM OPISIE, ORAZ POSTANOWIENIAMI NORMY SEP-E-004 I E-75/E MATERIAŁY Z DEMONTAśU PRZEKAZAĆ NA MAGAZYN WŁAŚCICIELOWI. 11

12 8. NINIEJSZY PROJEKT NALEśY REALIZOWAĆ PO ZAPOZNANIU SIĘ Z ZAGOSPODAROWANIEM ORAZ TRASAMI BRANś TOWARZYSZĄCYCH : WOD- KAN, TELEKOMUNIKACJA, DROGI, KABLE, LINIE NAPOW. NN I ŚN. 9. ZABUDOWANE MATERIAŁY I URZĄDZENIA POWINNY POSIADAĆ NIEZBĘDNE ATESTY OBLICZENIA TECHNICZNE. PoniewaŜ cały zakres przebudowy polegał na przełoŝeniu istniejących linii kablowych nn i ŚN i na zastosowaniu do przebudowy nowych linii napowietrznych izolowanych o identycznym przekroju jak demontowane oraz nieznaczących zmianach w długości linii napowietrznych z powyŝszych względów zaniechano obliczeń technicznych. Nie zastosowano nowych odbiorów energii. 6.0 ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW -montaŝ Słup proj nr /RPK-10/12/E. L.p. WYSZCZEGÓLNIENIE JEDN. ILOŚĆ UWAGI Przewód AsXSn 4x70+25 mm 2 mb śerdź typu E-10/12 szt Obejma Ou-1 szt. 2 Ustój U2 4. Płyta ustojowa U-85 szt Hak do mocowania taśmą SOT29 szt Śruba hakowa kompletna SOT szt Zestaw taśmowy SOT46 szt Uchwyt końcowy SO szt Uchwyt końcowy SO szt Zacisk odgałęźny SL24 szt Uchwyt końcowy SO34.95 szt Konstrukcja mocna szt Pręt stalowy φ8 długości 12 m szt. 4 uziom P Bednarka ocynk. 25x4 mm mb 11 uziom P4 15. Bednarka stalowa 16x5 mm mb Śruba ocynk. M10x25 +N+PO+PS szt

13 17. Ogranicznik GXO 0,5/5 szt Zacisk odgałęźny SL11.11 szt Opaska PER szt Zacisk ZUP-8 szt Przewód AsXSn 2x16 mm 2 mb Hak do mocowania taśmą SOT38 szt Uchwyt końcowy SO szt Zacisk odgałęźny SL11.11 szt Zestaw taśmowy SOT46.1 szt Uchwyt dystansowy SO 79.5 szt 6 27 Osłonki PK... Kpl Konstrukcja dla wysięg. KO2 szt 2 29 Obejma jw. OB.-35 szt 2 30 Bezpiecznik SV szt 1 31 Oprawa i wysięgnik Kpl. 1 Z demontaŝu 32 Przewód ALYd 16 mm2 m 1 33 Przewód DYd 2,5 mm2 M 3 Słup -istn nr 1/1/RK-10. L.p. WYSZCZEGÓLNIENIE JEDN. ILOŚĆ UWAGI Przewód AsXSn 4x35+25 mm 2 mb Śruba hakowa M20x250 (Belos 67067) szt Uchwyt odciągowy SO szt Zacisk odgałęźny SL11.11 szt Uchwyt kompletny SO79.6 szt. 1 Słup -istn nr 2/RK-10 kier. Ciasna. L.p. WYSZCZEGÓLNIENIE JEDN. ILOŚĆ UWAGI Śruba hakowa M20x250 (Belos 67067) szt Uchwyt odciągowy SO szt Zacisk odgałęźny SL szt Uchwyt kompletny SO79.6 szt. 1 Słup-istn. nr 1/2/P-10. L.p. WYSZCZEGÓLNIENIE JEDN. ILOŚĆ UWAGI Przewód AsXSn 2x16 mm 2 mb śerdź typu śn-10/200 szt Belka ustojowa B-60 szt. 2 Ustój U1 4. Śruba z nakrętką M16x400 szt Śruba hakowa M16x200 (SOT21.16) szt. 1 13

14 6. Uchwyt przelotowo-naroŝny SO30.11 szt Wkładka do uchwytu PK56 szt. 1 Słup-istn. nr 1/RK-10 kier. IłŜecka. L.p. WYSZCZEGÓLNIENIE JEDN. ILOŚĆ UWAGI Przewód AsXSn 2x16 mm 2 mb Zacisk odgałęźny SL11.11 szt Śruba hakowa M16x200 (SOT21.16) szt Uchwyt przelotowo-naroŝny SO30.11 szt Wkładka do uchwytu PK56 szt ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW demontaŝ MATERIAŁY DO PRZEKAZANIA DLA RZE-SKARśYSKO L.p. WYSZCZEGÓLNIENIE JEDN. ILOŚĆ UWAGI Słup RPK-10 /śn-10 Kpl Słup P-10/ śn-10/200 Kpl Przewody AL. 16 mm2 m Przewody AL. 25mm2 m Przewody AL. 35 mm2 m Przewody Al. 70 mm2 m AsXSn 2x16 mm2 / z przyłącza/ szt
