1 ZAKŁAD USŁUG INWESTYCYJNO-REMONTOWYCH I POMIARÓW ELEKTRYCZNYCH inż. Bogdan Cybertowicz Lubań ul. Zawidowska 4a tel. (075) lub (0) fax (075) NIP Obiekt - Oświetlenie drogowe Adres - Województwo Dolnośląskie Powiat Zgorzelec Gmina Bogatynia Miejscowość Bogatynia Trzciniec ul. Nowa dz. nr 32/1; 82/2; 143/5; 143/6; 150/2 Stadium - Projekt budowlany - Oświetlenie drogowe Branża - Elektryczna Inwestor Urząd Miasta i Gminy Bogatynia 1. Strona tytułowa 2. Spis treści 3. Opis wraz z tabelami obliczeń 4. Uzgodnienia branżowe 5. Rysunki Teczka zawiera: Projektant Asystent Projektanta Jędrzej Koman Sprawdzający Październik 2008

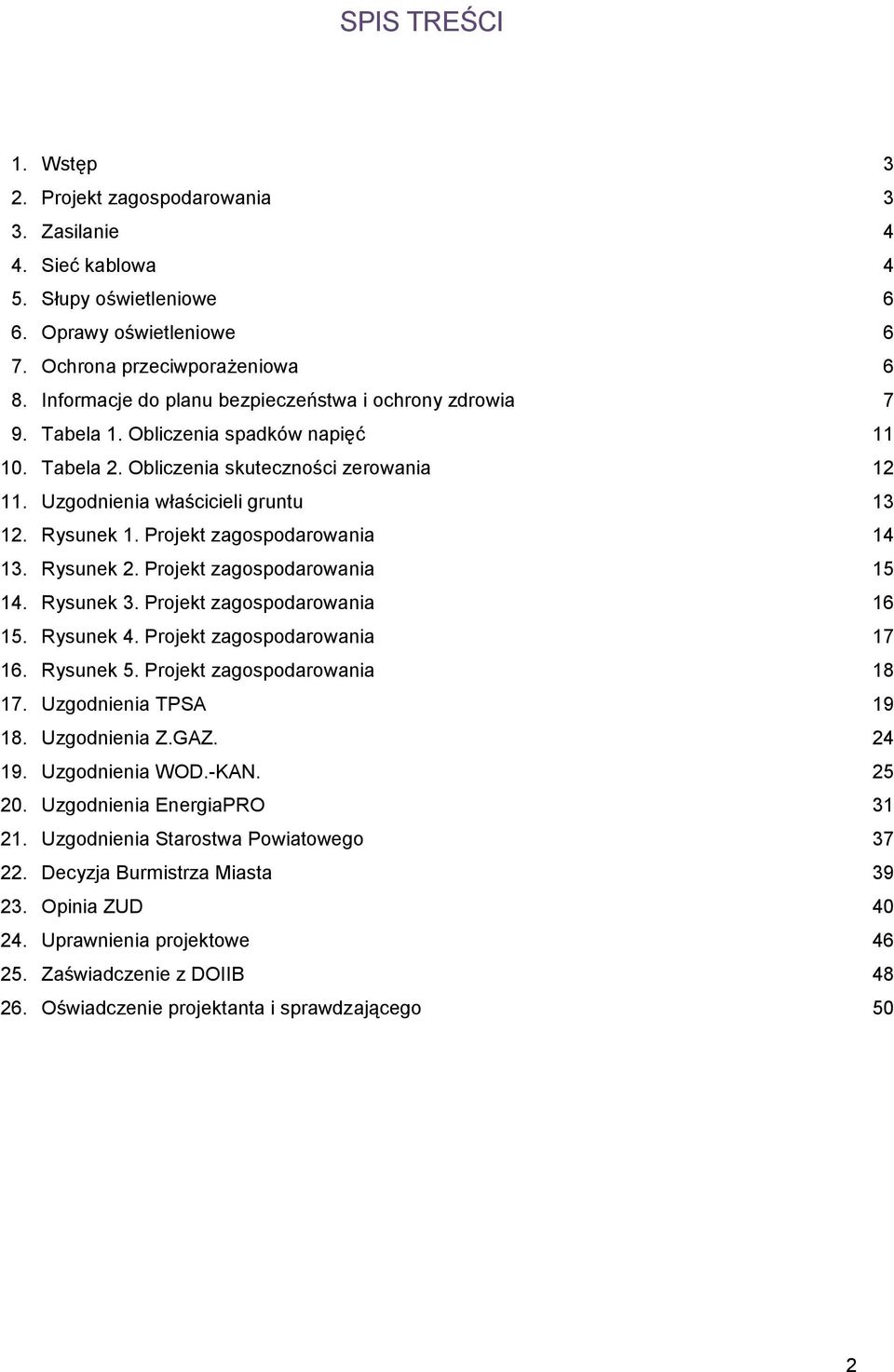

2 SPIS TREŚCI 1. Wstęp 3 2. Projekt zagospodarowania 3 3. Zasilanie 4 4. Sieć kablowa 4 5. Słupy oświetleniowe 6 6. Oprawy oświetleniowe 6 7. Ochrona przeciwporażeniowa 6 8. Informacje do planu bezpieczeństwa i ochrony zdrowia 7 9. Tabela 1. Obliczenia spadków napięć Tabela 2. Obliczenia skuteczności zerowania Uzgodnienia właścicieli gruntu Rysunek 1. Projekt zagospodarowania Rysunek 2. Projekt zagospodarowania Rysunek 3. Projekt zagospodarowania Rysunek 4. Projekt zagospodarowania Rysunek 5. Projekt zagospodarowania Uzgodnienia TPSA Uzgodnienia Z.GAZ Uzgodnienia WOD.-KAN Uzgodnienia EnergiaPRO Uzgodnienia Starostwa Powiatowego Decyzja Burmistrza Miasta Opinia ZUD Uprawnienia projektowe Zaświadczenie z DOIIB Oświadczenie projektanta i sprawdzającego 50 2

3 1. WSTĘP Projekt budowlany oświetlenia drogowego drogi łączącej miejscowości Bogatynia i Trzciniec opracowano na zlecenie Urzędu Miasta i Gminy w Bogatyni. Z uwagi na brak właściwego oświetlenia na ulicy Nowej zaistniała, konieczność poprawy stanu bezpieczeństwa pieszych. Postanowiono, że należy wykonać nowe oświetlenie drogowe. Podstawa opracowania: - Rozporządzenie Ministra Infrastruktury z dnia 7 kwietnia 2004r. W sprawie warunków, jakim powinny odpowiadać budynki i ich usytuowanie. - PN-IEC : Instalacje elektryczne w obiektach budowlanych Ochrona dla zapewnienia bezpieczeństwa Ochrona przeciwporażeniowa - PN-IEC : Instalacje elektryczne w obiektach budowlanych Dobór i montaż wyposażenia elektrycznego, uziemienia i przewody ochronne. - PN-IEC : Instalacje elektryczne w obiektach budowlanych Sprawdzanie Sprawdzanie odbiorcze. - N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. - PN-EN 12613:2003 Materiały z tworzyw sztucznych do kabli i rurociągów ułożonych w ziemi ostrzegające wizualnie. - PN-HD 627 S1:2002 (U) Kable energetyczne. Kable wielożyłowe i wieloparowe przeznaczone do układania w ziemi i na powietrzu. - PN-EN13201 Oświetlenie dróg 2. PROJEKT ZAGOSPODAROWANIA TERENU 1) PRZEDMIOT INWESTYCJI - Oświetlenie drogowe na trasie Bogatynia-Trzciniec dz. nr 32/1; 82/2; 143/5; 143/6; 150/2. 3

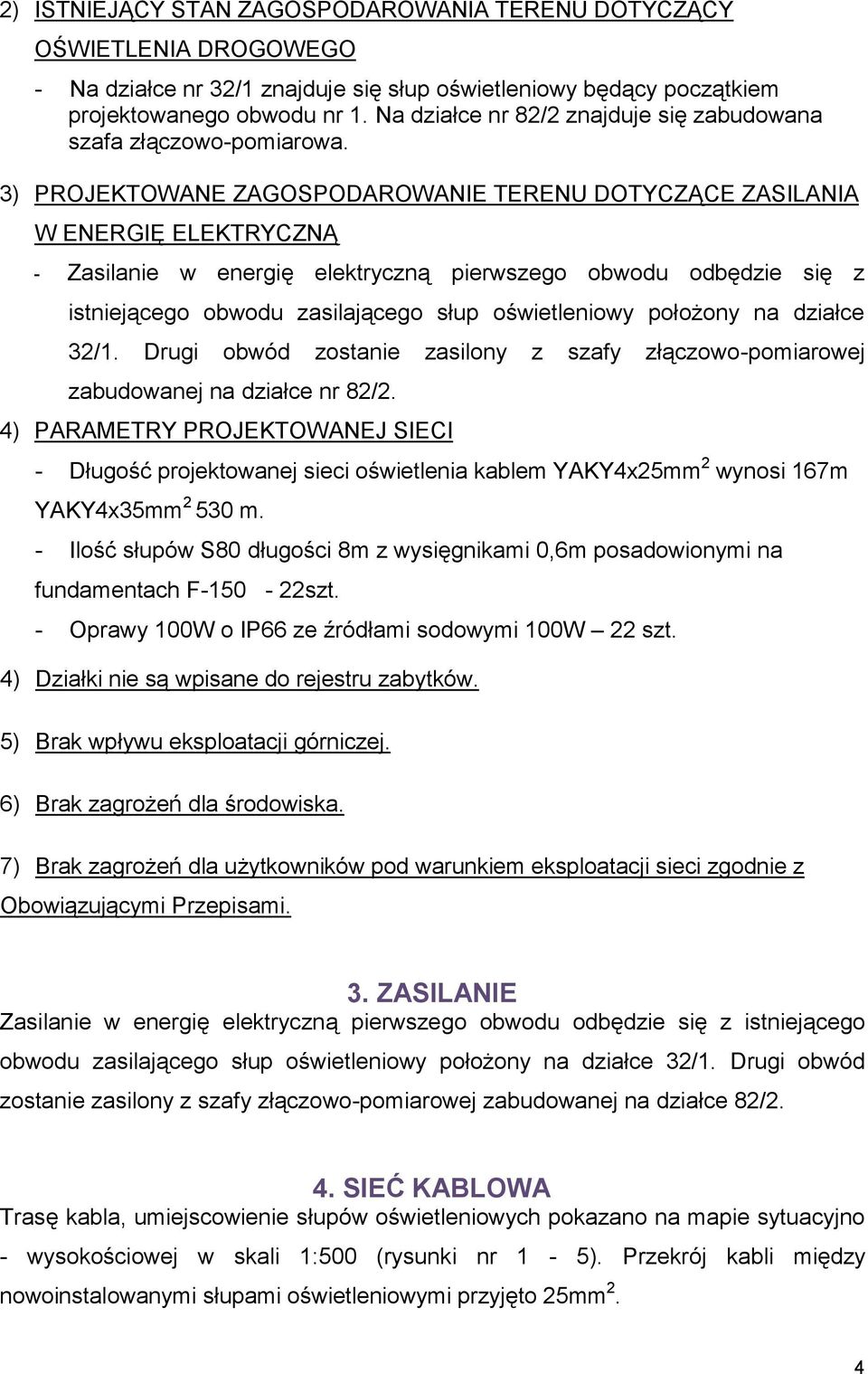

4 2) ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU DOTYCZĄCY OŚWIETLENIA DROGOWEGO - Na działce nr 32/1 znajduje się słup oświetleniowy będący początkiem projektowanego obwodu nr 1. Na działce nr 82/2 znajduje się zabudowana szafa złączowo-pomiarowa. 3) PROJEKTOWANE ZAGOSPODAROWANIE TERENU DOTYCZĄCE ZASILANIA W ENERGIĘ ELEKTRYCZNĄ - Zasilanie w energię elektryczną pierwszego obwodu odbędzie się z istniejącego obwodu zasilającego słup oświetleniowy położony na działce 32/1. Drugi obwód zostanie zasilony z szafy złączowo-pomiarowej zabudowanej na działce nr 82/2. 4) PARAMETRY PROJEKTOWANEJ SIECI - Długość projektowanej sieci oświetlenia kablem YAKY4x25mm 2 wynosi 167m YAKY4x35mm m. - Ilość słupów S80 długości 8m z wysięgnikami 0,6m posadowionymi na fundamentach F szt. - Oprawy 100W o IP66 ze źródłami sodowymi 100W 22 szt. 4) Działki nie są wpisane do rejestru zabytków. 5) Brak wpływu eksploatacji górniczej. 6) Brak zagrożeń dla środowiska. 7) Brak zagrożeń dla użytkowników pod warunkiem eksploatacji sieci zgodnie z Obowiązującymi Przepisami. 3. ZASILANIE Zasilanie w energię elektryczną pierwszego obwodu odbędzie się z istniejącego obwodu zasilającego słup oświetleniowy położony na działce 32/1. Drugi obwód zostanie zasilony z szafy złączowo-pomiarowej zabudowanej na działce 82/2. 4. SIEĆ KABLOWA Trasę kabla, umiejscowienie słupów oświetleniowych pokazano na mapie sytuacyjno - wysokościowej w skali 1:500 (rysunki nr 1-5). Przekrój kabli między nowoinstalowanymi słupami oświetleniowymi przyjęto 25mm 2. 4

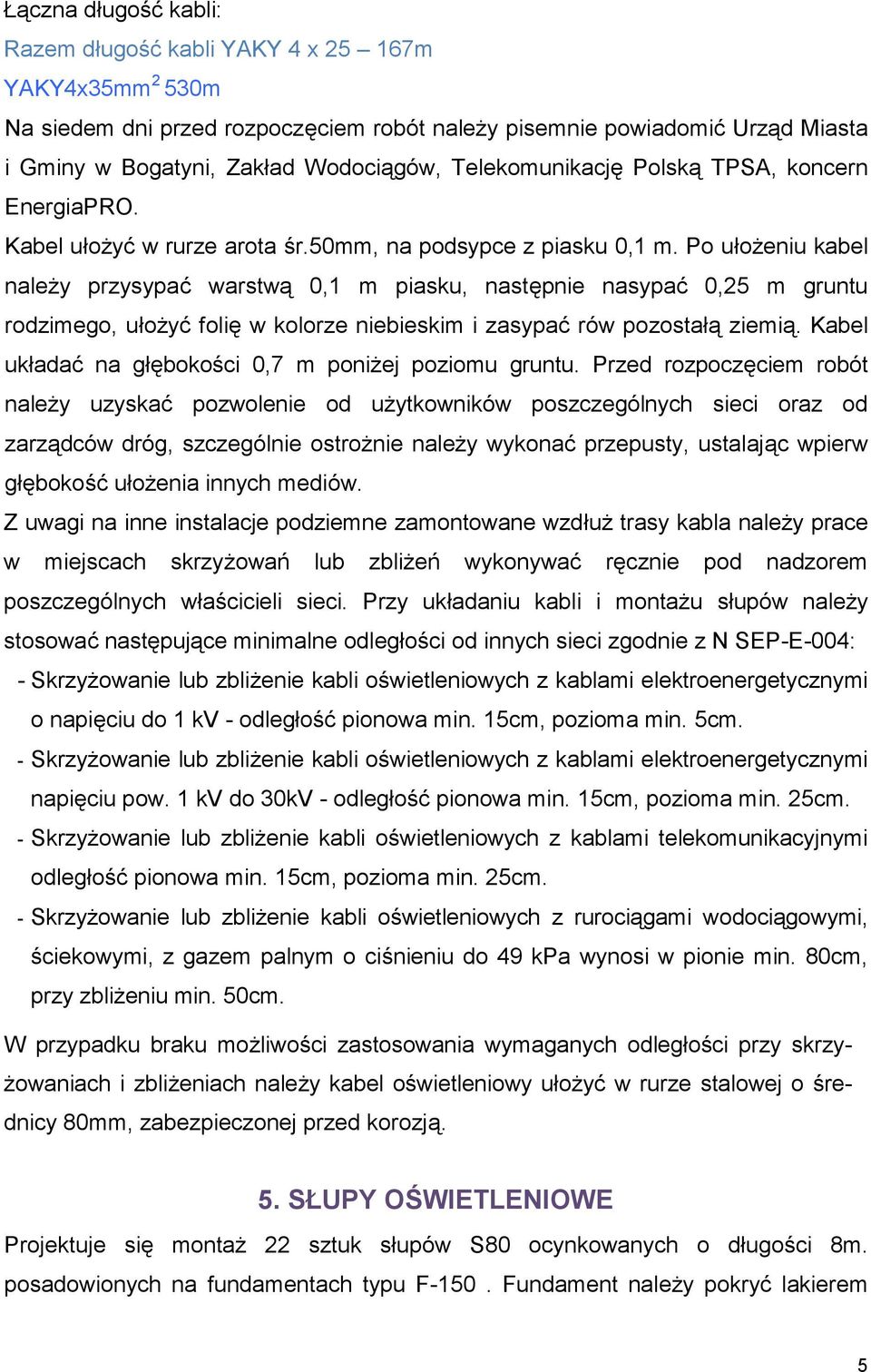

5 Łączna długość kabli: Razem długość kabli YAKY 4 x m YAKY4x35mm 2 530m Na siedem dni przed rozpoczęciem robót należy pisemnie powiadomić Urząd Miasta i Gminy w Bogatyni, Zakład Wodociągów, Telekomunikację Polską TPSA, koncern EnergiaPRO. Kabel ułożyć w rurze arota śr.50mm, na podsypce z piasku 0,1 m. Po ułożeniu kabel należy przysypać warstwą 0,1 m piasku, następnie nasypać 0,25 m gruntu rodzimego, ułożyć folię w kolorze niebieskim i zasypać rów pozostałą ziemią. Kabel układać na głębokości 0,7 m poniżej poziomu gruntu. Przed rozpoczęciem robót należy uzyskać pozwolenie od użytkowników poszczególnych sieci oraz od zarządców dróg, szczególnie ostrożnie należy wykonać przepusty, ustalając wpierw głębokość ułożenia innych mediów. Z uwagi na inne instalacje podziemne zamontowane wzdłuż trasy kabla należy prace w miejscach skrzyżowań lub zbliżeń wykonywać ręcznie pod nadzorem poszczególnych właścicieli sieci. Przy układaniu kabli i montażu słupów należy stosować następujące minimalne odległości od innych sieci zgodnie z N SEP-E-004: - Skrzyżowanie lub zbliżenie kabli oświetleniowych z kablami elektroenergetycznymi o napięciu do 1 kv - odległość pionowa min. 15cm, pozioma min. 5cm. - Skrzyżowanie lub zbliżenie kabli oświetleniowych z kablami elektroenergetycznymi napięciu pow. 1 kv do 30kV - odległość pionowa min. 15cm, pozioma min. 25cm. - Skrzyżowanie lub zbliżenie kabli oświetleniowych z kablami telekomunikacyjnymi odległość pionowa min. 15cm, pozioma min. 25cm. - Skrzyżowanie lub zbliżenie kabli oświetleniowych z rurociągami wodociągowymi, ściekowymi, z gazem palnym o ciśnieniu do 49 kpa wynosi w pionie min. 80cm, przy zbliżeniu min. 50cm. W przypadku braku możliwości zastosowania wymaganych odległości przy skrzyżowaniach i zbliżeniach należy kabel oświetleniowy ułożyć w rurze stalowej o średnicy 80mm, zabezpieczonej przed korozją. 5. SŁUPY OŚWIETLENIOWE Projektuje się montaż 22 sztuk słupów S80 ocynkowanych o długości 8m. posadowionych na fundamentach typu F-150. Fundament należy pokryć lakierem 5

6 asfaltowym. Umiejscowienie słupów pokazano na rysunkach nr 1-5. Producent słupów powinien przedstawić atest jakościowy. 6. OPRAWY OŚWIETLENIOWE Przyjęto oprawy uliczne sodowe o mocy 100W IP65 w ilości 22 sztuk. Proponowane źródło światła sodowe 100W gwint E OCHRONA PRZECIWPORAŻENIOWA Przyjęto system ochrony od porażeń TN-C dla sieci wewnętrznej z zastosowaniem bezpieczników topikowych typu Bi. W rowie kablowym przed ułożeniem kabla i przed wykonaniem podsypki z piasku, należy ułożyć drut stalowy o średnicy 8 mm na głębokości 0,8m. Obliczenia skuteczności zerowania i spadku napięcia podano w tabelach od nr 1 do nr 2. Po wykonaniu sieci oświetlenia drogowego należy dokonać pomiaru rezystancji uziomów, rezystancji izolacji kabli oraz skuteczności zerowania. 6

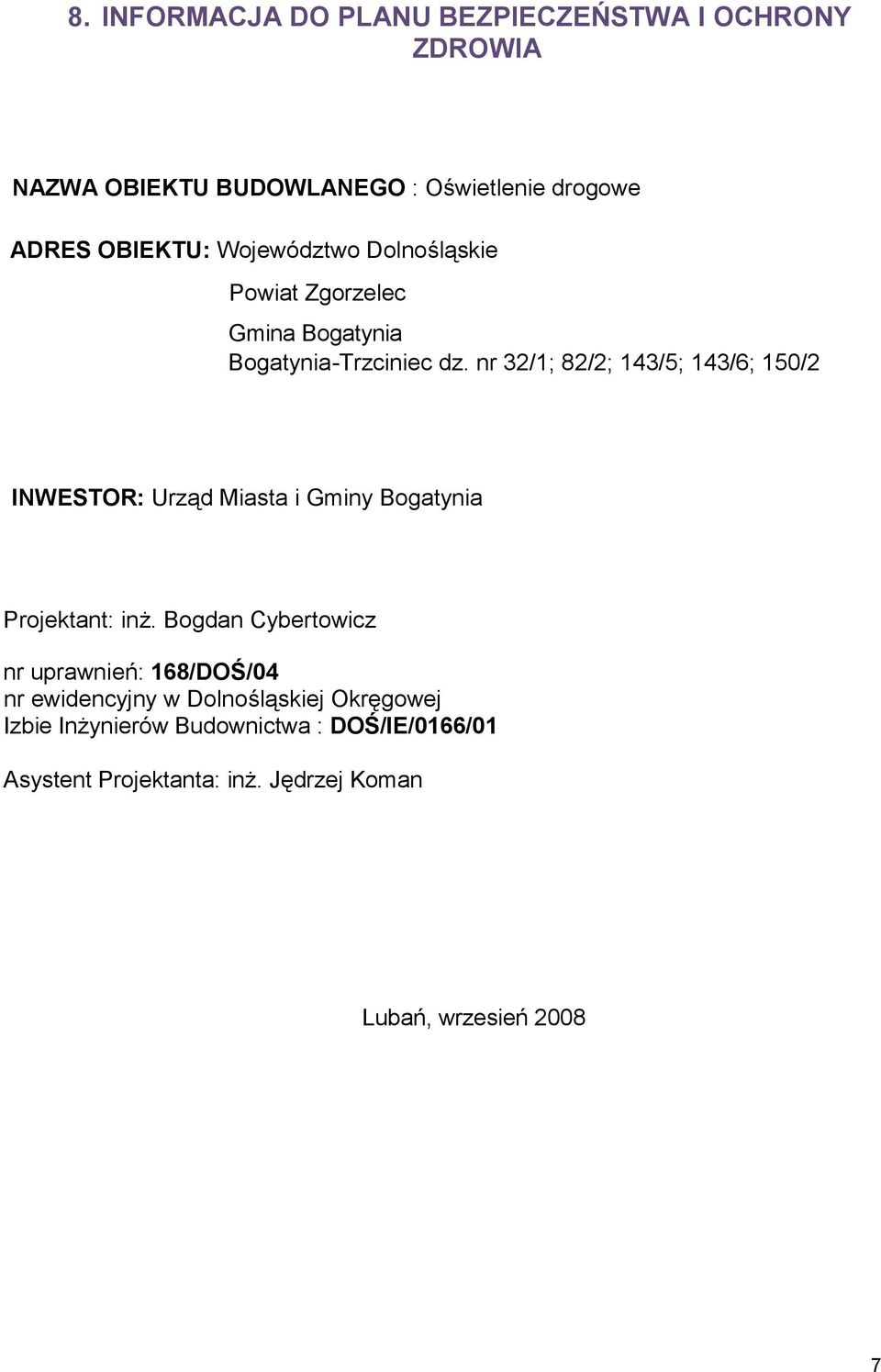

7 8. INFORMACJA DO PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA NAZWA OBIEKTU BUDOWLANEGO : Oświetlenie drogowe ADRES OBIEKTU: Województwo Dolnośląskie Powiat Zgorzelec Gmina Bogatynia Bogatynia-Trzciniec dz. nr 32/1; 82/2; 143/5; 143/6; 150/2 INWESTOR: Urząd Miasta i Gminy Bogatynia Projektant: inż. Bogdan Cybertowicz nr uprawnień: 168/DOŚ/04 nr ewidencyjny w Dolnośląskiej Okręgowej Izbie Inżynierów Budownictwa : DOŚ/IE/0166/01 Asystent Projektanta: inż. Jędrzej Koman Lubań, wrzesień

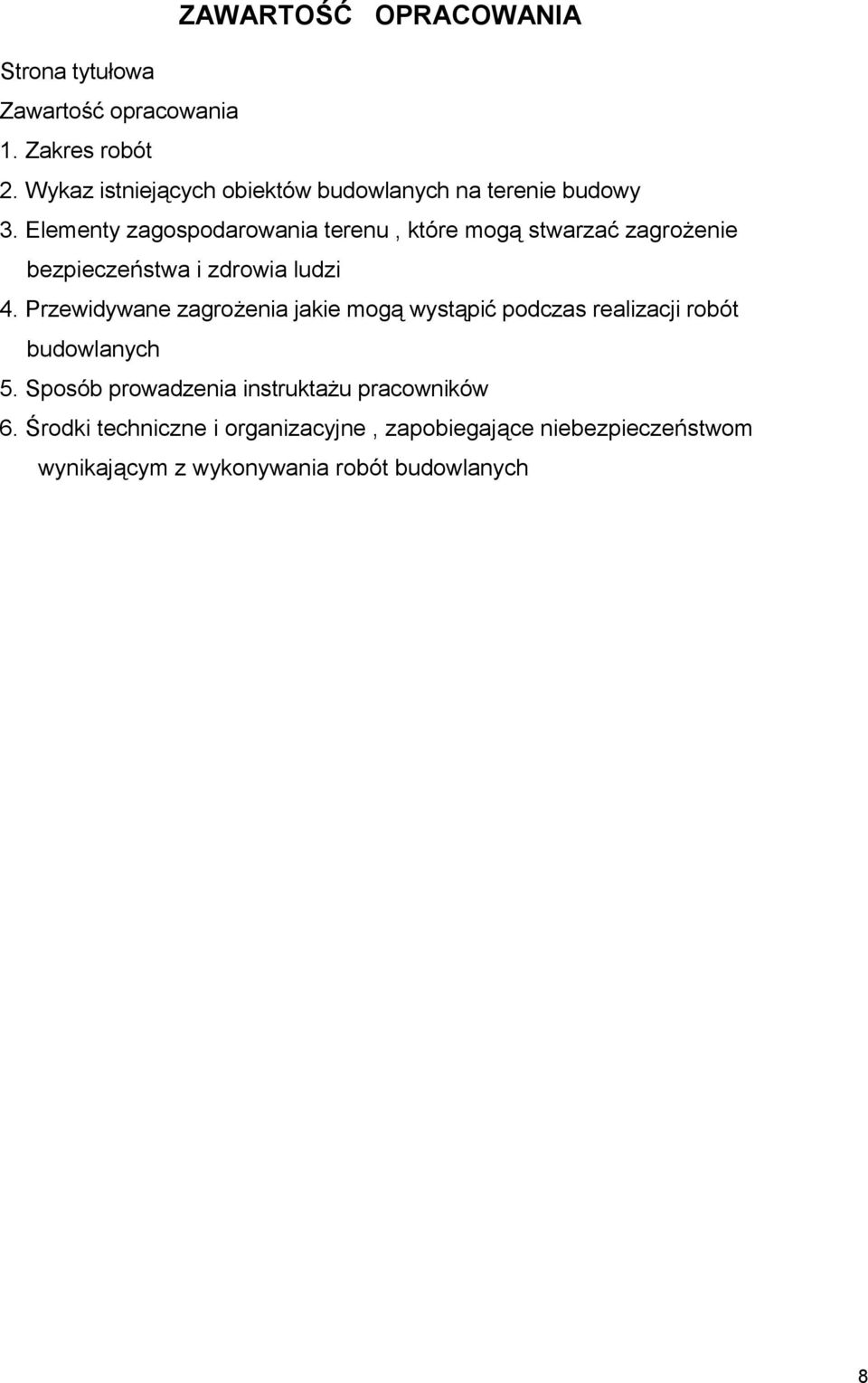

8 ZAWARTOŚĆ OPRACOWANIA Strona tytułowa Zawartość opracowania 1. Zakres robót 2. Wykaz istniejących obiektów budowlanych na terenie budowy 3. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi 4. Przewidywane zagrożenia jakie mogą wystąpić podczas realizacji robót budowlanych 5. Sposób prowadzenia instruktażu pracowników 6. Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych 8

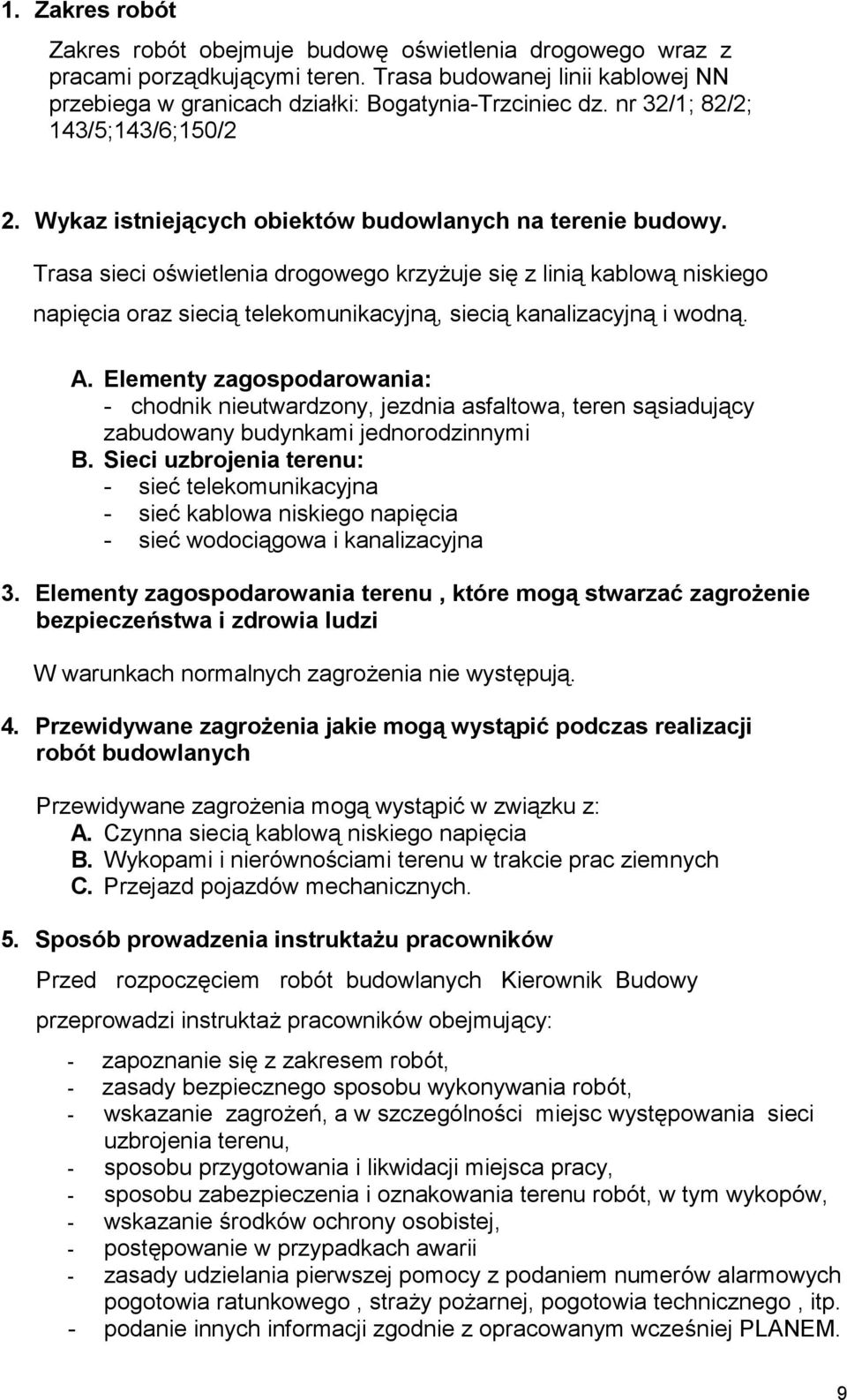

9 1. Zakres robót Zakres robót obejmuje budowę oświetlenia drogowego wraz z pracami porządkującymi teren. Trasa budowanej linii kablowej NN przebiega w granicach działki: Bogatynia-Trzciniec dz. nr 32/1; 82/2; 143/5;143/6;150/2 2. Wykaz istniejących obiektów budowlanych na terenie budowy. Trasa sieci oświetlenia drogowego krzyżuje się z linią kablową niskiego napięcia oraz siecią telekomunikacyjną, siecią kanalizacyjną i wodną. A. Elementy zagospodarowania: - chodnik nieutwardzony, jezdnia asfaltowa, teren sąsiadujący zabudowany budynkami jednorodzinnymi B. Sieci uzbrojenia terenu: - sieć telekomunikacyjna - sieć kablowa niskiego napięcia - sieć wodociągowa i kanalizacyjna 3. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi W warunkach normalnych zagrożenia nie występują. 4. Przewidywane zagrożenia jakie mogą wystąpić podczas realizacji robót budowlanych Przewidywane zagrożenia mogą wystąpić w związku z: A. Czynna siecią kablową niskiego napięcia B. Wykopami i nierównościami terenu w trakcie prac ziemnych C. Przejazd pojazdów mechanicznych. 5. Sposób prowadzenia instruktażu pracowników Przed rozpoczęciem robót budowlanych Kierownik Budowy przeprowadzi instruktaż pracowników obejmujący: - zapoznanie się z zakresem robót, - zasady bezpiecznego sposobu wykonywania robót, - wskazanie zagrożeń, a w szczególności miejsc występowania sieci uzbrojenia terenu, - sposobu przygotowania i likwidacji miejsca pracy, - sposobu zabezpieczenia i oznakowania terenu robót, w tym wykopów, - wskazanie środków ochrony osobistej, - postępowanie w przypadkach awarii - zasady udzielania pierwszej pomocy z podaniem numerów alarmowych pogotowia ratunkowego, straży pożarnej, pogotowia technicznego, itp. - podanie innych informacji zgodnie z opracowanym wcześniej PLANEM. 9

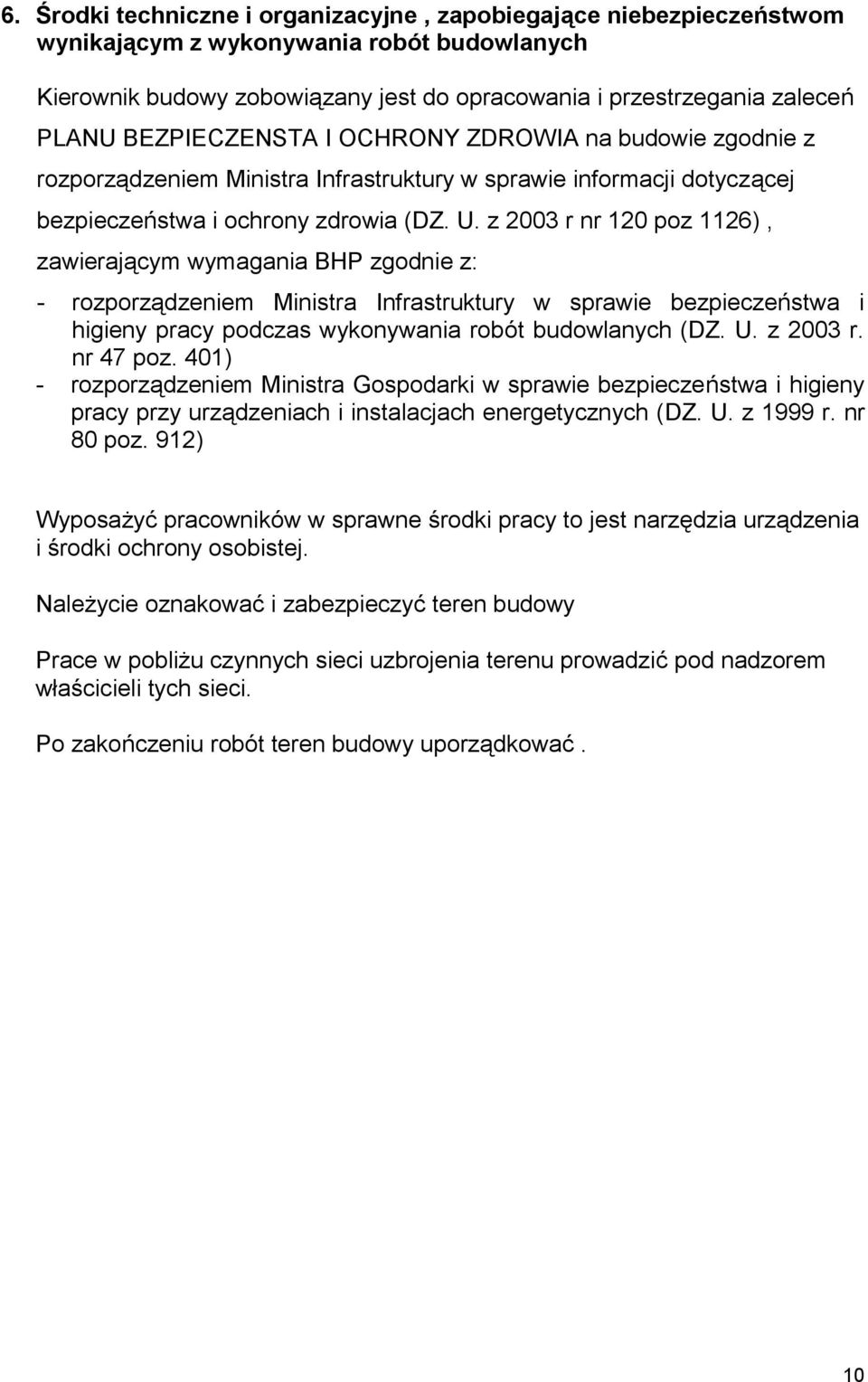

10 6. Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych Kierownik budowy zobowiązany jest do opracowania i przestrzegania zaleceń PLANU BEZPIECZENSTA I OCHRONY ZDROWIA na budowie zgodnie z rozporządzeniem Ministra Infrastruktury w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia (DZ. U. z 2003 r nr 120 poz 1126), zawierającym wymagania BHP zgodnie z: - rozporządzeniem Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (DZ. U. z 2003 r. nr 47 poz. 401) - rozporządzeniem Ministra Gospodarki w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych (DZ. U. z 1999 r. nr 80 poz. 912) Wyposażyć pracowników w sprawne środki pracy to jest narzędzia urządzenia i środki ochrony osobistej. Należycie oznakować i zabezpieczyć teren budowy Prace w pobliżu czynnych sieci uzbrojenia terenu prowadzić pod nadzorem właścicieli tych sieci. Po zakończeniu robót teren budowy uporządkować. 10

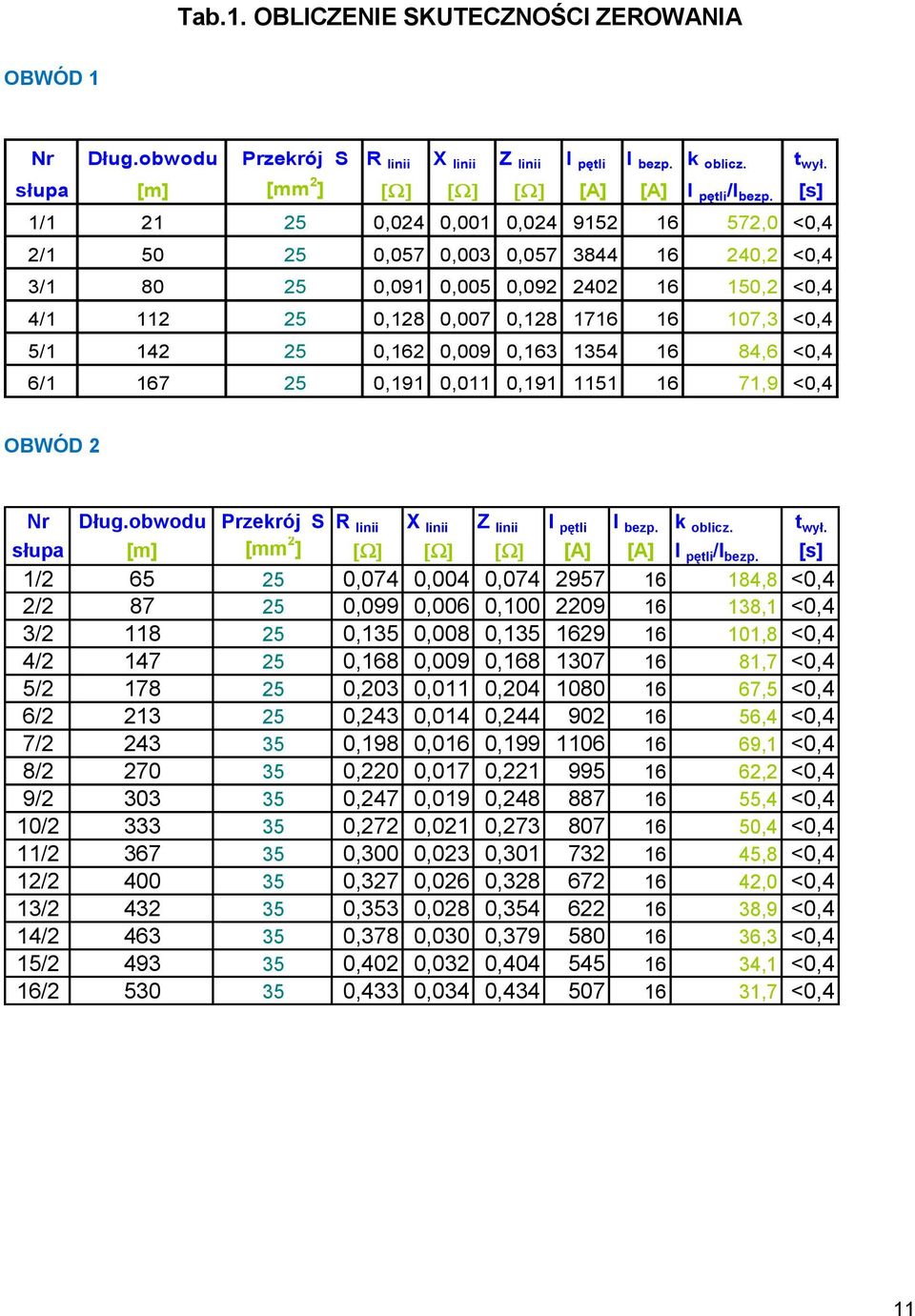

11 9. OBLICZANIEICZANIE SPADKÓW NAPIĘĆ I DOBÓR ZABEZPIECZEŃ (tab. 1) Tab.1. OBLICZENIE SKUTECZNOŚCI ZEROWANIA OBWÓD 1 Nr Dług.obwodu Przekrój S R linii X linii Z linii I pętli I bezp. k oblicz. t wył. słupa [m] [mm 2 ] [W] [W] [W] [A] [A] I pętli /I bezp. [s] 1/ ,024 0,001 0, ,0 <0,4 2/ ,057 0,003 0, ,2 <0,4 3/ ,091 0,005 0, ,2 <0,4 4/ ,128 0,007 0, ,3 <0,4 5/ ,162 0,009 0, ,6 <0,4 6/ ,191 0,011 0, ,9 <0,4 OBWÓD 2 Nr Dług.obwodu Przekrój S R linii X linii Z linii I pętli I bezp. k oblicz. t wył. słupa [m] [mm 2 ] [W] [W] [W] [A] [A] I pętli /I bezp. [s] 1/ ,074 0,004 0, ,8 <0,4 2/ ,099 0,006 0, ,1 <0,4 3/ ,135 0,008 0, ,8 <0,4 4/ ,168 0,009 0, ,7 <0,4 5/ ,203 0,011 0, ,5 <0,4 6/ ,243 0,014 0, ,4 <0,4 7/ ,198 0,016 0, ,1 <0,4 8/ ,220 0,017 0, ,2 <0,4 9/ ,247 0,019 0, ,4 <0,4 10/ ,272 0,021 0, ,4 <0,4 11/ ,300 0,023 0, ,8 <0,4 12/ ,327 0,026 0, ,0 <0,4 13/ ,353 0,028 0, ,9 <0,4 14/ ,378 0,030 0, ,3 <0,4 15/ ,402 0,032 0, ,1 <0,4 16/ ,433 0,034 0, ,7 <0,4 11

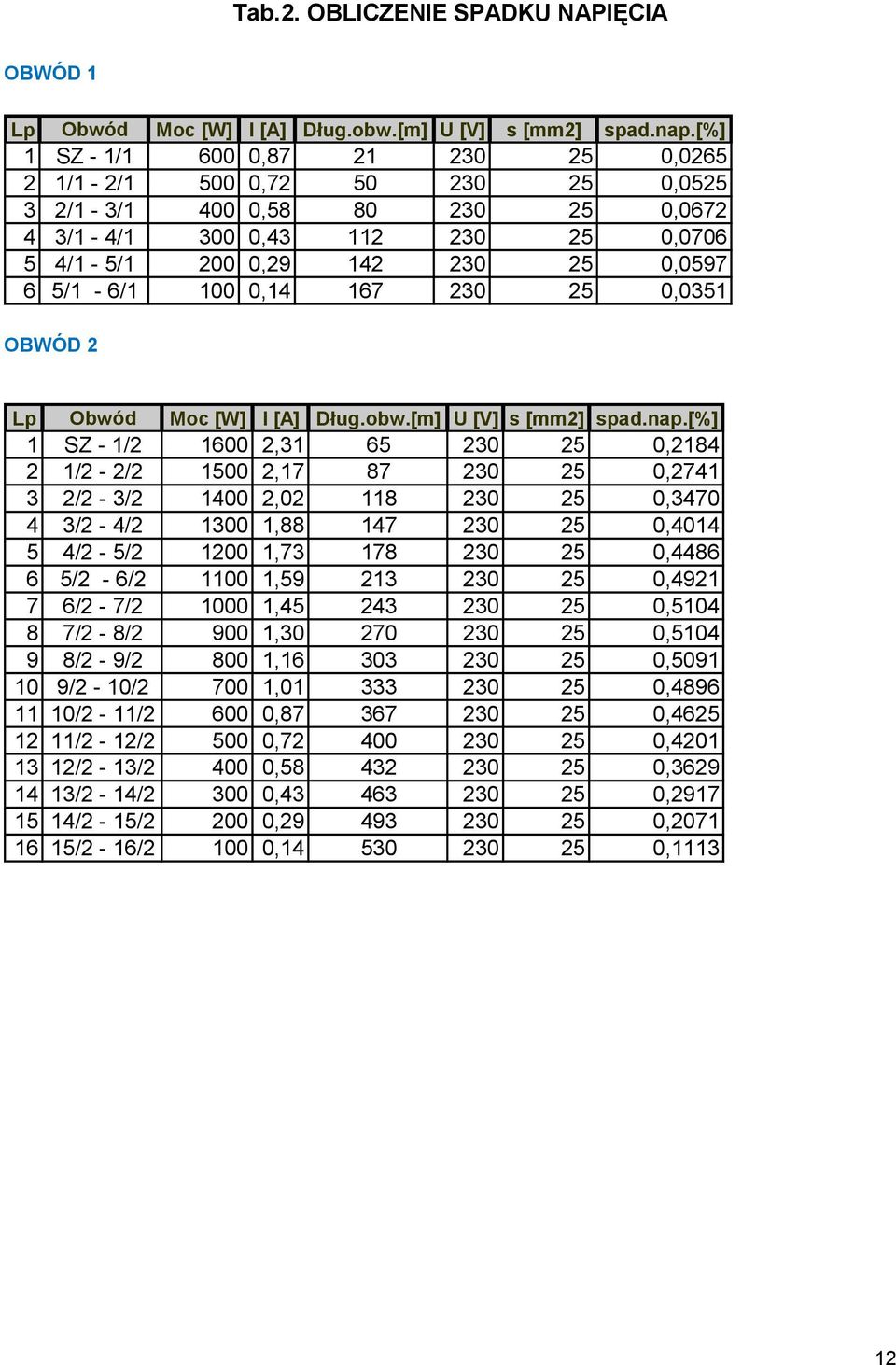

12 OBLICZENIA SKUTECZNOŚCI ZEROWANIA (tab. 2) Tab.2. OBLICZENIE SPADKU NAPIĘCIA OBWÓD 1 Lp Obwód Moc [W] I [A] Dług.obw.[m] U [V] s [mm2] spad.nap.[%] 1 SZ - 1/ , , /1-2/ , , /1-3/ , , /1-4/ , , /1-5/ , , /1-6/ , ,0351 OBWÓD 2 Lp Obwód Moc [W] I [A] Dług.obw.[m] U [V] s [mm2] spad.nap.[%] 1 SZ - 1/ , , /2-2/ , , /2-3/ , , /2-4/ , , /2-5/ , , /2-6/ , , /2-7/ , , /2-8/ , , /2-9/ , , /2-10/ , , /2-11/ , , /2-12/ , , /2-13/ , , /2-14/ , , /2-15/ , , /2-16/ , ,
