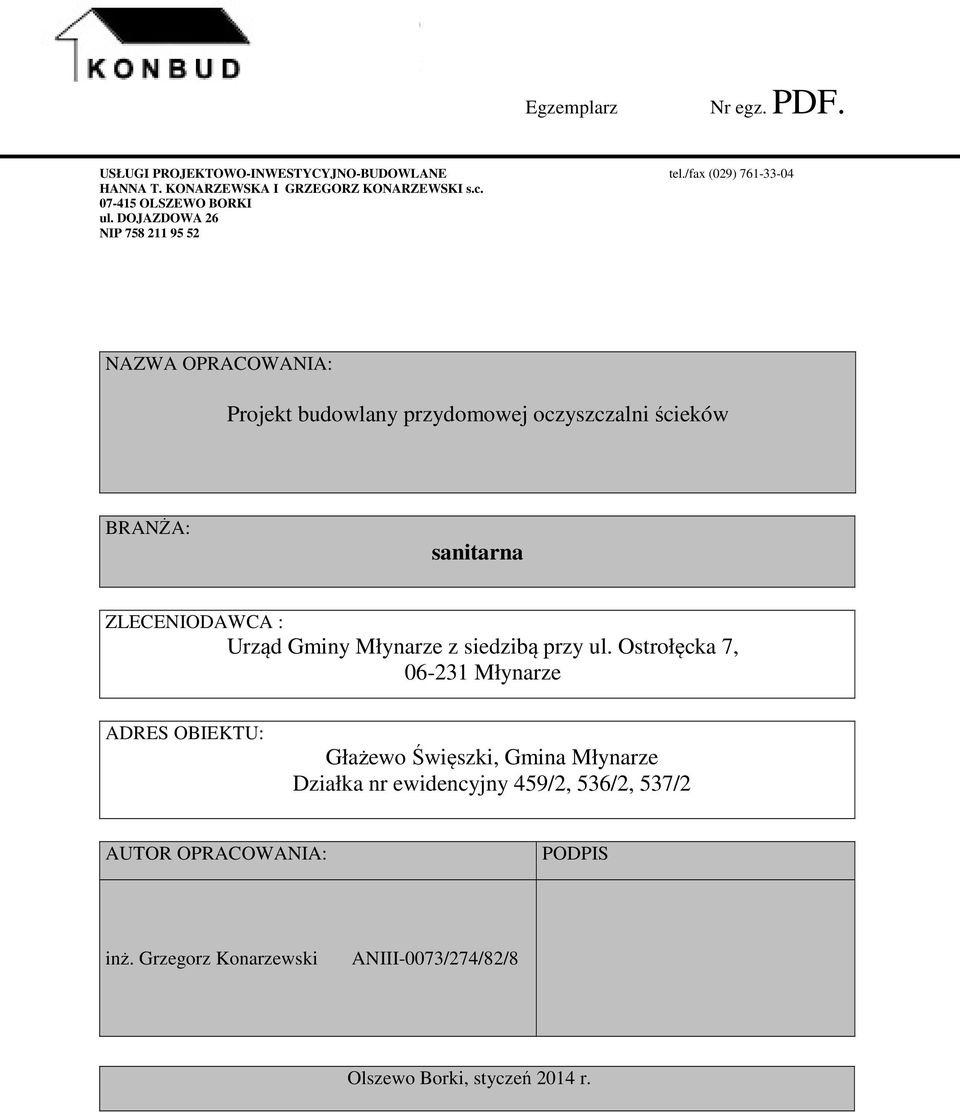

1 Egzemplarz Nr egz. PDF. USŁUGI PROJEKTOWO-INWESTYCYJNO-BUDOWLANE tel./fax (029) HANNA T. KONARZEWSKA I GRZEGORZ KONARZEWSKI s.c OLSZEWO BORKI ul. DOJAZDOWA 26 NIP NAZWA OPRACOWANIA: Projekt budowlany przydomowej oczyszczalni ścieków BRANŻA: sanitarna ZLECENIODAWCA : Urząd Gminy Młynarze z siedzibą przy ul. Ostrołęcka 7, Młynarze ADRES OBIEKTU: Głażewo Święszki, Gmina Młynarze Działka nr ewidencyjny 459/2, 536/2, 537/2 AUTOR OPRACOWANIA: PODPIS inż. Grzegorz Konarzewski ANIII-0073/274/82/8 Olszewo Borki, styczeń 2014 r.

2 ZAWARTOŚĆ OPRACOWANIA 1. Strona tytułowa 2. Zawartość opracowania 3. Oświadczenie projektanta 4. Uprawnienia budowlane 5. Plan BiOZ 6. Opis techniczny 7. Rysunek nr 1- Wycinek mapy zasadniczej skala 1: Część graficzna Rys. nr 1 Zagospodarowanie terenu- skala 1 : 1000 Rys. nr 2 Przekroje i rzuty przydomowej oczyszczalni- skala 1 : 100 Rys. nr 3 Przekrój przez studzienkę chłonną- skala B/S

3 OŚWIADCZENIE Na podstawie art.20, ust.4 ustawy z dnia 7 lipca 1994r.- Prawo Budowlane (Dz. U. z 2003 r. Nr 207 poz z późniejszymi zmianami) oświadczam, że niniejsze opracowanie projektu przydomowej oczyszczalni ścieków został opracowany w sposób zgodny z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant : Branża sanitarna: inż. Grzegorz Konarzewski

4 PLAN BEZPIECZEŃSTWA I OCHRONY ZDROWIA PRZY WYKONYWANIU ROBÓT BUDOWLANYCH OBIEKT: ADRES: PRZYDOMOWA OCZYSZCZALNIA ŚCIEKÓW Głażewo Święszki, Gmina Młynarze Działka nr ewidencyjny 459/2, 536/2, 537/2 INWESTOR: Urząd Gminy Młynarze z siedzibą przy ul. Ostrołęcka 7, Młynarze AUTOR OPRACOWANIA: inż. Grzegorz Konarzewski BHP przy wykonywaniu robót ziemnych: Przed rozpoczęciem wykonywania robót ziemnych na terenie budowy, tam, gdzie znajdują się instalacje takie jak : kable elektryczne, przewody gazowe, wodociągowe i sieci kanalizacji sanitarnej, należy uzyskać zgodę od odpowiednich instytucji na sposób wykonywania robót. W przypadku odkrycia przewodów podczas prowadzenia robót ziemnych należy bezzwłocznie przerwać prace do chwili ustalenia ich pochodzenia i właścicieli. Wykopy należy zabezpieczyć barierkami i tablicami informacyjnymi. Wykopy wąsko przestrzenne w gruncie zwartym (glina, ił z gliną) nie głębsze niż 1,0m, można wykonywać bez zabezpieczenia deskowaniem, jeśli wykopy są krótkotrwałe ( nie dłużej niż 5 dni); Wzdłuż wykopu, po obydwu jego stronach należy pozostawić wolny pas szerokości 0,5 m, na którym nie wolno składować ziemi z urobku lub materiałów budowlanych; Wykopy można wykonywać ręcznie lub sprzętem mechanicznym (koparkami); Podczas wykonywania prac ziemnych sprzętem mechanicznym należy zachować następujące warunki: - koparki lub inny sprzęt mechaniczny mogą obsługiwać tylko osoby posiadające odpowiednie uprawnienia i przeszkolenia z przepisów BHP; - koparka powinna być ustawiona stabilnie; - podczas wykonywania wykopu należy zachować szczególną uwagę przy nabieraniu urobku na łyżkę, załadunku na przyczepę i obrotach łyżką; inż. Grzegorz Konarzewski

5 I. DANE OGOLNE 1.1 Zakres i przedmiot opracowania OPIS TECHNICZNY Niniejsze opracowanie obejmuje sposób oczyszczania ścieków bytowych oraz ich odprowadzanie do studni chłonnych. Przedmiotem opracowania jest kompleksowe rozwiązanie problemu gospodarki ściekowej przez zainstalowanie lokalnej oczyszczalni biologicznej. Oczyszczalnie powinny odpowiadać normie i posiadać znakowane znakiem CE. Jako założenia wyjściowe w niniejszym opracowaniu przyjęto: jednostkową ilość ścieków przypadającą na 1 mieszkańca (RLM) l/d sposób wykonania instalacji kanalizacyjnej wewnętrznej i zewnętrznej istniejące warunki gruntowo wodne skład ścieków jak dla ścieków socjalno - bytowych. 1.2 Podstawa opracowania 1) Mapa w skali 1:1000 2) Uzgodnienia z inwestorem 3) Literatura branżowa 4) Normy oraz przepisy branżowe i administracyjne 5) Rozporządzenie MŚ z dnia (Dz.U. nr 137; poz. 984) w sprawie klasyfikacji wód oraz warunków jakim powinny odpowiadać ścieki odprowadzane do wód lub ziemi wraz ze zmianami Dz. U. z r. 6) Ustawa z dnia Prawo Wodne (Tekst ujednolicony Dz. U nr 239 poz wraz ze zmianami Dz. U nr 267 poz. 2255, Dz. U nr 44 poz.253) 7) Rozporządzenie MOŚZNiL z dnia r (Dz.U nr 93; poz. 589) w sprawie określenia rodzajów inwestycji szkodliwych dla środowiska i zdrowia ludzi oraz ocen oddziaływania na środowisko 8) Ustawa z dnia o ochronie i kształtowaniu środowiska (Dz.U. nr 49/1994; poz. 196 z późniejszymi zmianami) 9) Ustawa z dnia Prawo Budowlane (Dz.U. nr 89; poz. 414) z późniejszymi zmianami 10) Rozporządzenie MGPiB z dnia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75; poz. 690) wraz z aktualizacją 1.3 Adres inwestycji Głażewo Święszki, Gmina Młynarze Działka nr ewidencyjny 459/2, 536/2, 537/2 1.4 Inwestor Urząd Gminy Młynarze z siedzibą przy ul. Ostrołęcka 7, Młynarze

6 1.5 Opis ogólny terenu Teren płaski, podłoże gruntowe piasek średni i drobnoziarnisty. Poziom wód gruntowych poniżej poziomu posadowienia studni chłonnych 1.6 Projekt zagospodarowania terenu opis rozwiązania W oczyszczalni biologicznej ścieków zastosowano urządzenia typowe firmy np. SOTRALENTZ typoszeregu Bio wykonane z polietylenu wysokiej gęstości. Ciąg technologiczny oczyszczalni składa się z następujących urządzeń: przykanalika DN 160 rewizji DN 110. przepływowego osadnika gnilnego o pojemności 2500 l reaktora biologicznego Bio Duo 1,4 studzienki rozdzielczej SL-RR studni chłonnych (odbiornik ścieków oczyszczonych) Oczyszczalnia posiada układ wentylacji wysokiej połączonej z wentylacją niską. Osadnik oraz reaktor biologiczny należy posadowić na płycie żelbetowej o gr. 10cm i minimalnych wymiarach 4,00mx1,3m. Płytę należy wykonać z betonu C20/25 i zazbroić siatką o oczkach 15x15cm ze stali fi 10mm żebrowanej klasy AIIIN. Zarówno zbiornik jak i reaktor należy odpowiednio zakotwić, aby uniemożliwić jego przesunięcia podczas zasypywania lub sezonowego wahania się poziomu wód gruntowych. Zakotwienie wykonać zgodnie z wytycznymi producenta danej oczyszczalni. Opis elementów oczyszczalni: Osadnik gnilny Pojemność osadnika dobrana została z uwzględnieniem 2,5 dobowego okresu przetrzymania dopływu ścieków. Wykonany jest z polietylenu wysokiej gęstości o pojemności 2500 litrów, metodą wytłaczania z rozdmuchem. Rura wlotowa o średnicy 110 mm składa się z kolana 90 o i prostki z deflektorem skierowanym ku ścianie. Wlot i wylot w górnej części posiadają otwory do dekompresji. Na wylocie znajduje się wyjmowany filtr szczelinowy, będący jednocześnie wskaźnikiem zamulenia. Osadnik wyposażony jest w dwa włazy z pokrywami. Biologiczne złoże zanurzone z komorą aeracji jest kompletnym reaktorem realizującym tlenowe procesy oczyszczania ścieków bytowogospodarczych pochodzących z gospodarstw domowych. Zbiornik reaktora wykonany jest z polietylenu wysokiej gęstości PEHD formowanego metodą wytłaczania z rozdmuchem. Urządzenie powinno być wyposażone w: dwie komory czynne rozdzielone przegrodą przyłącza wlotu i wylotu ścieków DN 110 mm przyłącza wentylacji grawitacyjnej wysokiej i niskiej DN 110 mm dwa przyłącza do napowietrzania mechanicznego DN 18 mm dmuchawę membranową obudowę dmuchawy z zaworami powietrza ø 16 mm oraz przyłączem elektrycznym zraszacz podający ścieki

7 wysoko powierzchniowe wypełnienie PP (I komora) cyrkulator wewnętrznego obiegu ścieków z napowietrzeniem (I komora) dyfuzor napowietrzający (II komora) ruszt podtrzymujący dwa włazy rewizyjne ø 380 mm i ø 600 mm końcówki przyłączeniowe filtr końcowy Studzienka rozdzielcza SL-RR 450 jest monolitycznym cylinder o wysokości 450 mm z polietylenu wysokiej gęstości wykonany metodą wytłaczania z rozdmuchem. Studzienka powinna być wyposażona w: szczelną pokrywę płytkę rozdzielczą otwory wlotowe 110 mm otwory wylotowe 110 mm Studzienka pozwala na okresową kontrolę potwierdzającą drożność przewodów kanalizacyjnych. Studnie chłonne są wykonane z kręgów betonowych lub jako cylindryczne zbiorniki z tworzywa sztucznego. Górna warstwa filtracyjna o miąższości co najmniej 0,5 m powinna być wykonana z tłucznia o granulacji mm, natomiast dolna - tzw. właściwa warstwa filtracyjna - grubego żwiru. Wysokość tej drugiej warstwy nie powinna być mniejsza niż 0,5 m. W obudowie studni na całej wysokości właściwej warstwy filtracyjnej należy w 3-4 rzędach nawiercić obwodowo ok. 50 otworów o średnicy mm, służących do odprowadzania ścieków oczyszczonych. Wokół studni w poszerzonym wykopie należy wykonać dodatkową, boczną warstwę filtracyjną celem zwiększenia powierzchni infiltracji. Warstwę filtracyjną należy zabezpieczyć poprzez przykrycie jej geowłókniną. Wentylacja wysoka Niezależnie od odpowietrzenia pionów kanalizacji sanitarnej wewnętrznej należy wykonać odpowietrzenie elementów oczyszczalni wykonując przy budynku lub wewnątrz pion wentylacji wysokiej. Zakończenie wentylacji wysokiej wyprowadzić ponad połać dachu oraz co najmniej 60 cm powyżej górnej krawędzi okien. Odpowietrzenie wykonać z rur PCV 110 mm. Oddzielną wentylację wysoką należy wykonać dla złoża np. BIO-DUO wykorzystując do tego istniejący króciec 110 mm znajdujący się przy wlocie ścieków. Zakończenie wentylacji wysokiej złoża wyprowadzić ponad połać dachu oraz co najmniej 60 cm powyżej górnej krawędzi okien. Odpowietrzenie wykonać z rur PCV 110 mm. Wentylacja niska W celu zapewnienia prawidłowej cyrkulacji powietrza w złożu biologicznym należy zastgosować kominek napowietrzający połączony z króćcem wentylacyjnym przy wylocie ścieków z reaktora np. BIO-DUO zgodnie z DTR urządzenia.

8 Schemat oczyszczalni Budynek mieszkalny Rewizja Osadnik gnilny 3500 l np. BIO-DUO 0,8 Reaktor 2500 l np. BIO-DUO 1,8 Studnie chłonne Studzienka rozdzielcza ścieki

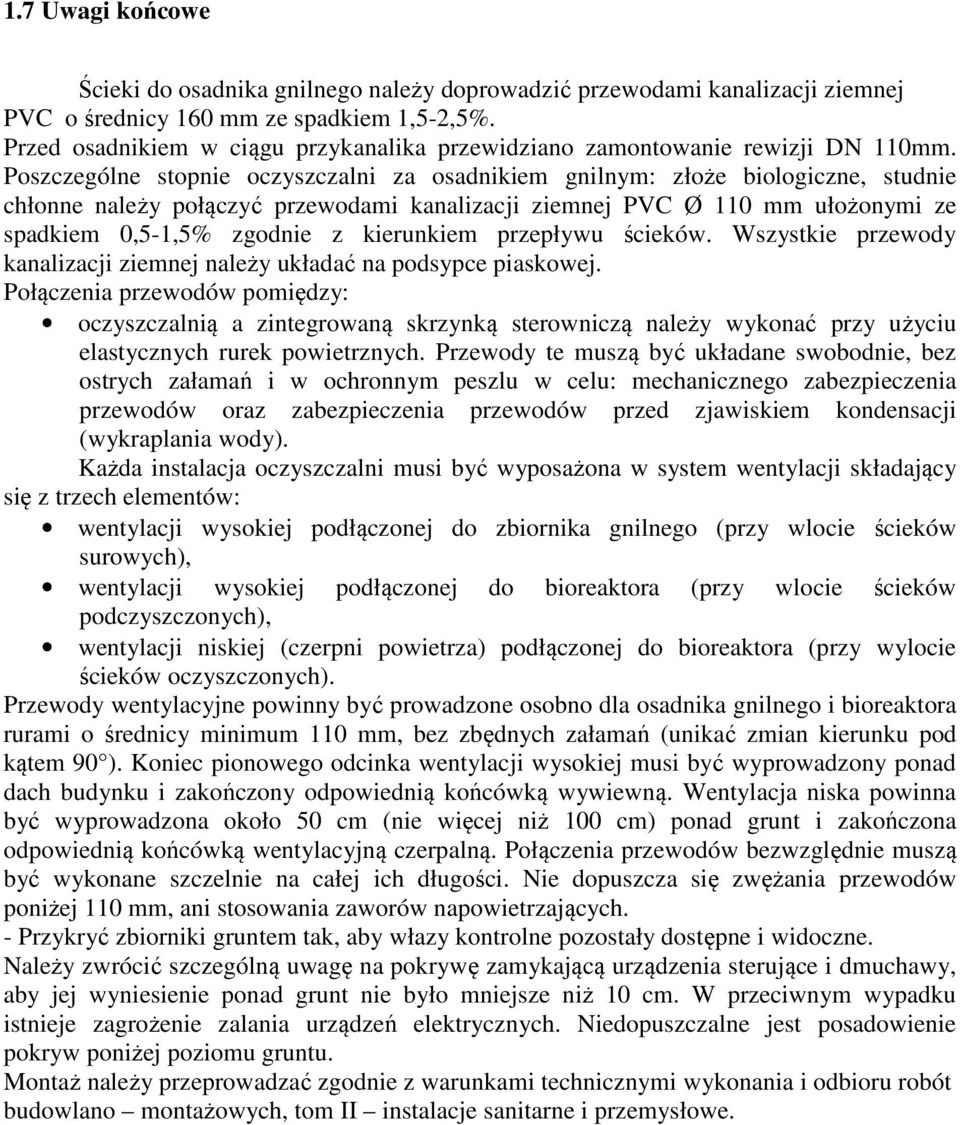

9 1.7 Uwagi końcowe Ścieki do osadnika gnilnego należy doprowadzić przewodami kanalizacji ziemnej PVC o średnicy 160 mm ze spadkiem 1,5-2,5%. Przed osadnikiem w ciągu przykanalika przewidziano zamontowanie rewizji DN 110mm. Poszczególne stopnie oczyszczalni za osadnikiem gnilnym: złoże biologiczne, studnie chłonne należy połączyć przewodami kanalizacji ziemnej PVC Ø 110 mm ułożonymi ze spadkiem 0,5-1,5% zgodnie z kierunkiem przepływu ścieków. Wszystkie przewody kanalizacji ziemnej należy układać na podsypce piaskowej. Połączenia przewodów pomiędzy: oczyszczalnią a zintegrowaną skrzynką sterowniczą należy wykonać przy użyciu elastycznych rurek powietrznych. Przewody te muszą być układane swobodnie, bez ostrych załamań i w ochronnym peszlu w celu: mechanicznego zabezpieczenia przewodów oraz zabezpieczenia przewodów przed zjawiskiem kondensacji (wykraplania wody). Każda instalacja oczyszczalni musi być wyposażona w system wentylacji składający się z trzech elementów: wentylacji wysokiej podłączonej do zbiornika gnilnego (przy wlocie ścieków surowych), wentylacji wysokiej podłączonej do bioreaktora (przy wlocie ścieków podczyszczonych), wentylacji niskiej (czerpni powietrza) podłączonej do bioreaktora (przy wylocie ścieków oczyszczonych). Przewody wentylacyjne powinny być prowadzone osobno dla osadnika gnilnego i bioreaktora rurami o średnicy minimum 110 mm, bez zbędnych załamań (unikać zmian kierunku pod kątem 90 ). Koniec pionowego odcinka wentylacji wysokiej musi być wyprowadzony ponad dach budynku i zakończony odpowiednią końcówką wywiewną. Wentylacja niska powinna być wyprowadzona około 50 cm (nie więcej niż 100 cm) ponad grunt i zakończona odpowiednią końcówką wentylacyjną czerpalną. Połączenia przewodów bezwzględnie muszą być wykonane szczelnie na całej ich długości. Nie dopuszcza się zwężania przewodów poniżej 110 mm, ani stosowania zaworów napowietrzających. - Przykryć zbiorniki gruntem tak, aby włazy kontrolne pozostały dostępne i widoczne. Należy zwrócić szczególną uwagę na pokrywę zamykającą urządzenia sterujące i dmuchawy, aby jej wyniesienie ponad grunt nie było mniejsze niż 10 cm. W przeciwnym wypadku istnieje zagrożenie zalania urządzeń elektrycznych. Niedopuszczalne jest posadowienie pokryw poniżej poziomu gruntu. Montaż należy przeprowadzać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano montażowych, tom II instalacje sanitarne i przemysłowe.
