PROJEKT TECHNICZNY. jako realizacja etapu ogólnej koncepcji systemu dla całego obiektu. w obszarze istniejącego budynku

Transkrypt

1 Chorzów ul. Katowicka 115 C, tel./fax Konta bankowe: ING Bank O/ Chorzów , BWE O/ K-ce NIP REGON FIRMA OCHRONY, SZKOLENIA, ASEKURACJI FOSA Sp. z o.o.. PROJEKT TECHNICZNY SYSTEMU SYGNALIZACJI POśAROWEJ (SSP) jako realizacja etapu ogólnej koncepcji systemu dla całego obiektu w obszarze istniejącego budynku SĄDU REJONOWEGO w Siemianowicach Śląskich, ul. Chorzowska 14 Część I. Opis techniczny i funkcjonalny WYKONAŁ : mgr inŝ. Grzegorz TYLIBA mgr inŝ. Adrian SŁUPIK mgr inŝ. Krzysztof TYLIBA upr. CNBOP nr D-497/587 czerwiec 2010 r. KRS (Sąd Rejonowy w Katowicach, Wydział Gospodarczy KRS) Numer Koncesji MSWiA: ZK-I-L-0162/99 Kapitał zakładowy: ,00 zł.

2 Spis treści I. INFORMACJE OGÓLNE 1. Przedmiot opracowania. 2. Inwestor. 3. Wykonawca. 4. Uzgodnienia z Inwestorem 5. Podstawy prawne opracowania. 6. Dane dotyczące warunków ochrony ppoŝ. obiektu II. OPIS PROJEKTU INSTALACJI SYSTEMU SYGNALIZACJI POśAROWEJ (SSP) 1. Zakres zabezpieczenia obiektu. 2. Rozmieszczenie urządzeń. 3. Instalacja wnętrzowa. III. OBLICZENIA 1. Rezystancji pętli dozorowych 2. Bilans energetyczny IV. ZALECENIA EKSPLOATACYJNE V. ŚWIADECTWA DOPUSZCZENIA I CERTYFIKATY VI. ZAŁĄCZNIKI

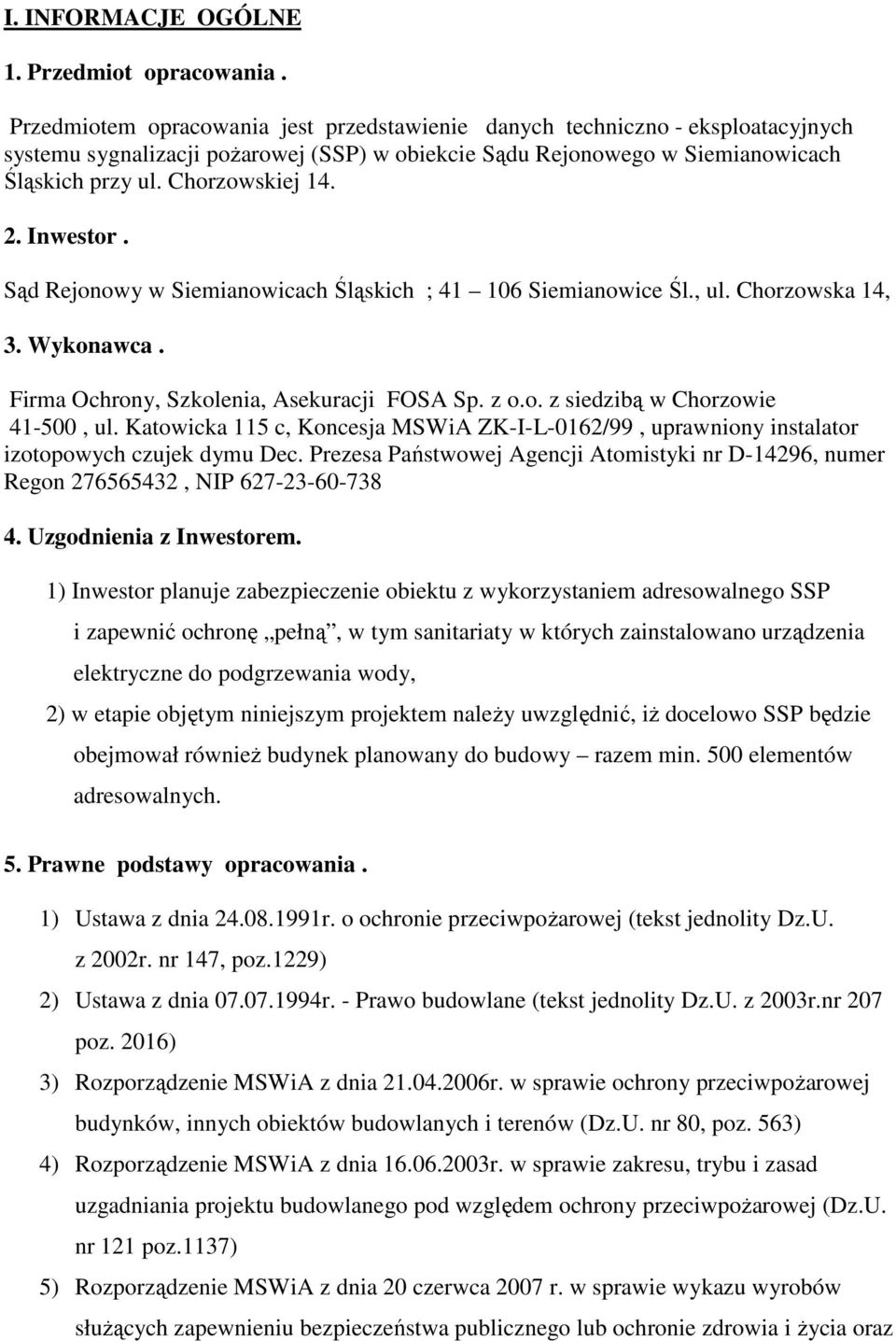

3 I. INFORMACJE OGÓLNE 1. Przedmiot opracowania. Przedmiotem opracowania jest przedstawienie danych techniczno - eksploatacyjnych systemu sygnalizacji poŝarowej (SSP) w obiekcie Sądu Rejonowego w Siemianowicach Śląskich przy ul. Chorzowskiej Inwestor. Sąd Rejonowy w Siemianowicach Śląskich ; Siemianowice Śl., ul. Chorzowska 14, 3. Wykonawca. Firma Ochrony, Szkolenia, Asekuracji FOSA Sp. z o.o. z siedzibą w Chorzowie , ul. Katowicka 115 c, Koncesja MSWiA ZK-I-L-0162/99, uprawniony instalator izotopowych czujek dymu Dec. Prezesa Państwowej Agencji Atomistyki nr D-14296, numer Regon , NIP Uzgodnienia z Inwestorem. 1) Inwestor planuje zabezpieczenie obiektu z wykorzystaniem adresowalnego SSP i zapewnić ochronę pełną, w tym sanitariaty w których zainstalowano urządzenia elektryczne do podgrzewania wody, 2) w etapie objętym niniejszym projektem naleŝy uwzględnić, iŝ docelowo SSP będzie obejmował równieŝ budynek planowany do budowy razem min. 500 elementów adresowalnych. 5. Prawne podstawy opracowania. 1) Ustawa z dnia r. o ochronie przeciwpoŝarowej (tekst jednolity Dz.U. z 2002r. nr 147, poz.1229) 2) Ustawa z dnia r. - Prawo budowlane (tekst jednolity Dz.U. z 2003r.nr 207 poz. 2016) 3) Rozporządzenie MSWiA z dnia r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów (Dz.U. nr 80, poz. 563) 4) Rozporządzenie MSWiA z dnia r. w sprawie zakresu, trybu i zasad uzgadniania projektu budowlanego pod względem ochrony przeciwpoŝarowej (Dz.U. nr 121 poz.1137) 5) Rozporządzenie MSWiA z dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów słuŝących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i Ŝycia oraz

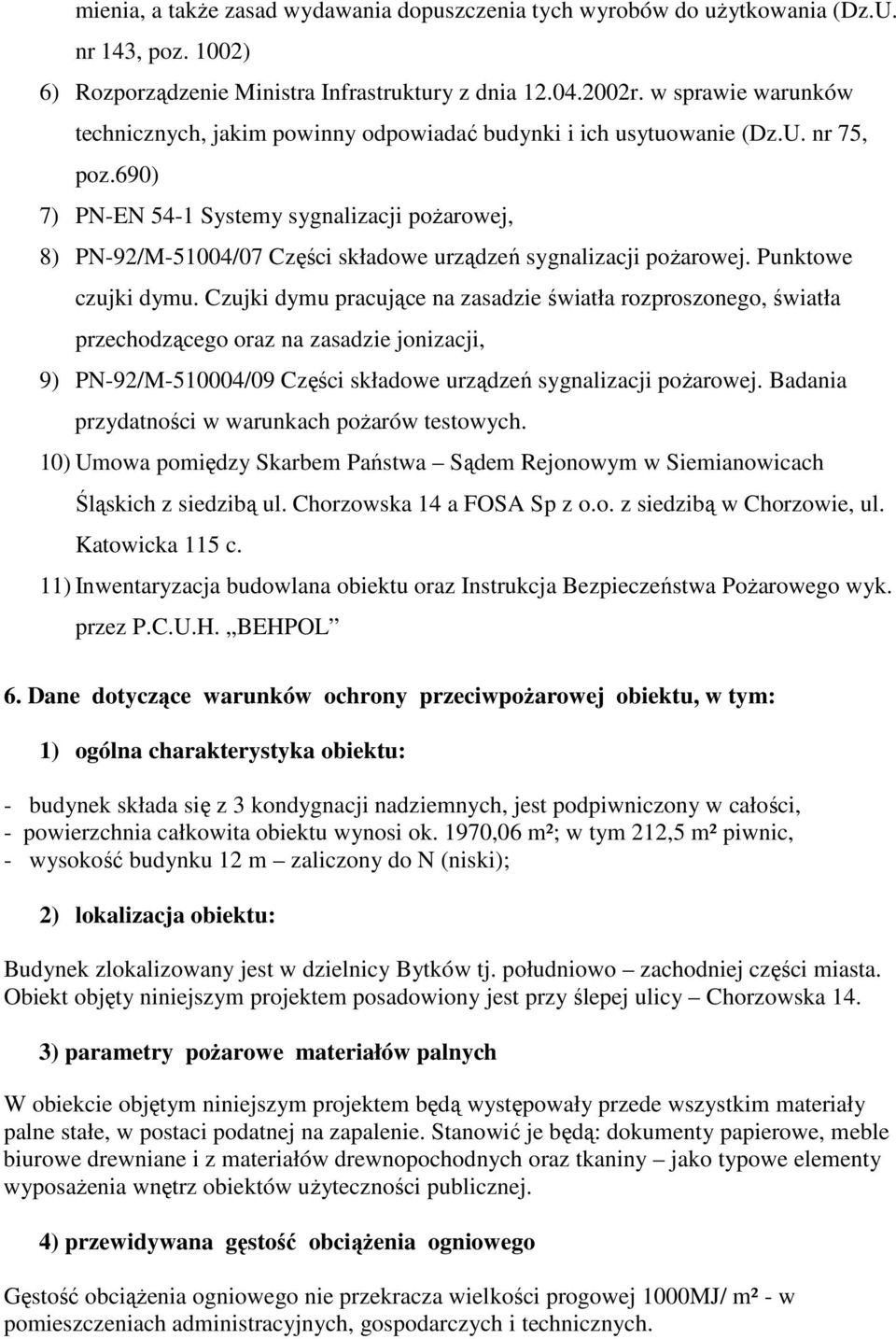

4 mienia, a takŝe zasad wydawania dopuszczenia tych wyrobów do uŝytkowania (Dz.U. nr 143, poz. 1002) 6) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75, poz.690) 7) PN-EN 54-1 Systemy sygnalizacji poŝarowej, 8) PN-92/M-51004/07 Części składowe urządzeń sygnalizacji poŝarowej. Punktowe czujki dymu. Czujki dymu pracujące na zasadzie światła rozproszonego, światła przechodzącego oraz na zasadzie jonizacji, 9) PN-92/M /09 Części składowe urządzeń sygnalizacji poŝarowej. Badania przydatności w warunkach poŝarów testowych. 10) Umowa pomiędzy Skarbem Państwa Sądem Rejonowym w Siemianowicach Śląskich z siedzibą ul. Chorzowska 14 a FOSA Sp z o.o. z siedzibą w Chorzowie, ul. Katowicka 115 c. 11) Inwentaryzacja budowlana obiektu oraz Instrukcja Bezpieczeństwa PoŜarowego wyk. przez P.C.U.H. BEHPOL 6. Dane dotyczące warunków ochrony przeciwpoŝarowej obiektu, w tym: 1) ogólna charakterystyka obiektu: - budynek składa się z 3 kondygnacji nadziemnych, jest podpiwniczony w całości, - powierzchnia całkowita obiektu wynosi ok. 1970,06 m²; w tym 212,5 m² piwnic, - wysokość budynku 12 m zaliczony do N (niski); 2) lokalizacja obiektu: Budynek zlokalizowany jest w dzielnicy Bytków tj. południowo zachodniej części miasta. Obiekt objęty niniejszym projektem posadowiony jest przy ślepej ulicy Chorzowska 14. 3) parametry poŝarowe materiałów palnych W obiekcie objętym niniejszym projektem będą występowały przede wszystkim materiały palne stałe, w postaci podatnej na zapalenie. Stanowić je będą: dokumenty papierowe, meble biurowe drewniane i z materiałów drewnopochodnych oraz tkaniny jako typowe elementy wyposaŝenia wnętrz obiektów uŝyteczności publicznej. 4) przewidywana gęstość obciąŝenia ogniowego Gęstość obciąŝenia ogniowego nie przekracza wielkości progowej 1000MJ/ m² - w pomieszczeniach administracyjnych, gospodarczych i technicznych.

5 5) kategoria zagroŝenia ludzi : ZL I Obiekt Sądu Rejonowego w Siemianowicach Śląskich kwalifikuje się do kategorii ZL I zagroŝenia ludzi. 6) ocena zagroŝenia wybuchem : W obiekcie, jak i wokół niego nie przewiduje się występowania pomieszczeń i przestrzeni zagroŝonych wybuchem. W obiekcie nie będą przechowywane lub przetwarzane substancje, tworzące w mieszaninie z powietrzem przestrzenie zagroŝone wybuchem. 7) strefy poŝarowe Obiekt stanowi w całości jedną strefę poŝarową; 8) klasa odporności poŝarowej budynku - "C" ; Zgodnie z treścią Instrukcji Bezpieczeństwa PoŜarowego budynek posiada klasę C, podpiwniczenie klasę D; główna konstrukcja obiektu 30 min, strop nad piwnicą 60 min, pozostałe stropy 30 min. Stropy piętra wykonane są z belek drewnianych opartych na podciągach stalowych., posiadających otulinę z tynku min.25 mm. Kotłownia na poziomie piwnicy została wydzielona przegrodami o odporności 60 min (drzwi 30 min), a na poziomie parteru archiwum wydzielono przegrodami o odporności 120 min (drzwi 60 min) 9) warunki ewakuacji : NaleŜyte warunki ewakuacji w obiekcie zapewniono poprzez: - obudowanie poziomych dróg ewakuacyjnych ścianami w klasie co najmniej EI 30; - nie przekroczenie 40 m długości przejścia ewakuacyjnego; - nie przekroczenie długości dojścia ewakuacyjnego: odległości 10m przy jednym dojściu ewakuacyjnym, odległości 40m przy dwóch kierunkach ewakuacji; - wyposaŝenie dróg ewakuacyjnych w oświetlenie ewakuacyjne; - zastosowanie elementów konstrukcyjnych w klasie NRO, pozostałych SRO. 10) sposób zabezpieczenia ppoŝ. instalacji uŝytkowych Instalacje uŝytkowe zabezpieczone będą poprzez: - wyposaŝenie obiektu w przeciwpoŝarowy wyłącznik prądu, - zapewnienie ochrony budynku przed skutkami wyładowań atmosferycznych, - wyposaŝenie przejść instalacji przez stropy w klapy poŝarowe lub przepusty w klasie odporności ogniowej przenikanego elementu, 11) dobór urządzeń przeciwpoŝarowych w obiekcie, a w szczególności : - systemu sygnalizacji poŝarowej zgodnie ze zleceniem inwestora w obiekcie projektowany jest adresowalny SSP zapewniający ochronę pełną, co jest przedmiotem niniejszego opracowania; system po wykonaniu powinien być monitorowany do KM PSP Siemianowice Śląskie - stałych urządzeń gaśniczych - nie występują

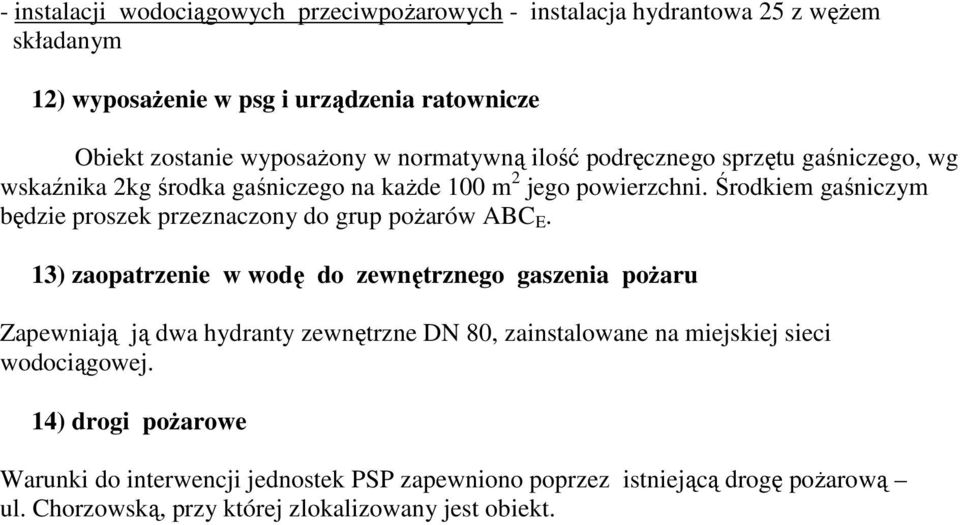

6 - instalacji wodociągowych przeciwpoŝarowych - instalacja hydrantowa 25 z węŝem składanym 12) wyposaŝenie w psg i urządzenia ratownicze Obiekt zostanie wyposaŝony w normatywną ilość podręcznego sprzętu gaśniczego, wg wskaźnika 2kg środka gaśniczego na kaŝde 100 m 2 jego powierzchni. Środkiem gaśniczym będzie proszek przeznaczony do grup poŝarów ABC E. 13) zaopatrzenie w wodę do zewnętrznego gaszenia poŝaru Zapewniają ją dwa hydranty zewnętrzne DN 80, zainstalowane na miejskiej sieci wodociągowej. 14) drogi poŝarowe Warunki do interwencji jednostek PSP zapewniono poprzez istniejącą drogę poŝarową ul. Chorzowską, przy której zlokalizowany jest obiekt.

7 II. OPIS PROJEKTU INSTALACJI SYSTEMU SYGNALIZACJI POśAROWEJ (SSP) 1. Zakres zabezpieczenia obiektu. Zgodnie z danymi przedstawionymi w punkcie 5 rozdziału I niniejszego projektu naleŝy zastosować zabezpieczenie całkowite budynku. Pomieszczenia sanitariatów będą zabezpieczone, ze względu na moŝliwość gromadzenia w tych pomieszczeniach materiałów palnych oraz stosowania grzewczych urządzeń energetycznych. Do zabezpieczenia obiektu zastosowano SSP oparty na Centrali Sygnalizacji PoŜaru (CSP) Siemens FC724-ZA, spełniającej wymogi opisane w rozdziale I niniejszego opracowania. 2. Rozmieszczenie urządzeń. Wyszczególnienie Piwnica Parter Piętro I Poddasze Razem Optyczna czujka dymu Czujka ciepła 1 1 Ręczny ostrzegacz poŝarowy Sygnalizator wewnętrzny Wskaźnik zadziałania 5 5 CSP 1 1 RAZEM Punktów adresowalnych Zainstalować w pętli dozorowej nr Dokładne usytuowanie poszczególnych elementów przedstawiono w załącznikach do projektu 3. Instalacja wnętrzowa. Wnętrzowa instalacja przewodowa słuŝy do podłączenia czujek, ręcznych ostrzegaczy poŝarowych oraz zasilania i sterowania technicznych urządzeń przeciwpoŝarowych zainstalowanych w obiekcie. Ze względu na spełniane funkcje instalacja ta obejmuje : 1) dwie pętle dozorowe, 2) linie sterujące CSP techniczne urządzenia ochrony ppoŝ

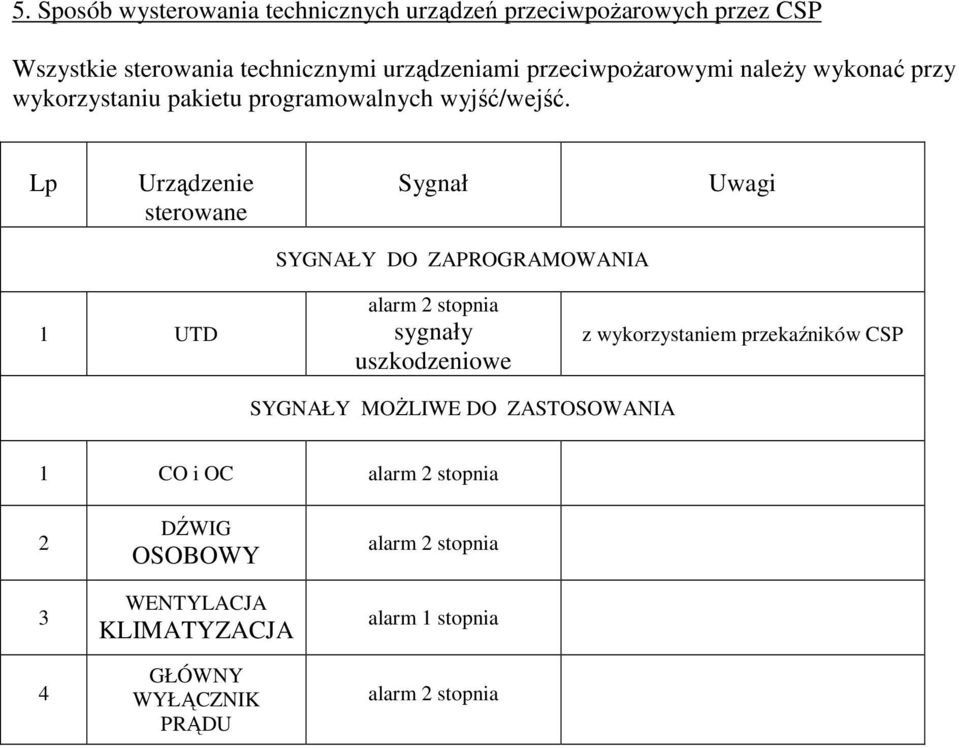

8 3) linie zasilające : - przyłącze do sieci 230V/50Hz ; - linię zasilania awaryjnego z baterii akumulatorów. ad.1) Instalację pętli dozorowych naleŝy wykonać przewodami YnTKSY 1x2x0,8 jako instalację prowadzoną: - w listwach instalacyjnych w pomieszczeniach i obszarach dozorowanych przez SSP, - w przestrzeniach międzysufitowych korytarza parteru z umocowaniem przewodów do podłoŝa. W listwach instalacyjnych naleŝy zostawić zapas przewodu tak aby podczas remontu moŝliwe było usunięcie listwy i schowanie przewodu w tynku bez konieczności przedłuŝania przeniesionych przewodów. Ewentualne połączenia poza centralą i elementami adresowalnymi naleŝy wykonać w certyfikowanych puszkach PIP koloru czerwonego. ad.2) Linie sterujące z CSP naleŝy wykonać przewodem HDGs lub HTKSH jako instalację w listwach przyściennych. ad.3) Linię zasilania zasadniczego naleŝy wykonać przewodem YDYp 3x1 (drut) jako instalację w listwach przyściennych. Zasilanie sieciowe wykonać z tablicy głównej budynku, gdzie dla potrzeb SSP zarezerwować odrębny bezpiecznik. Zasilanie awaryjne naleŝy podłączyć przewodami znajdującymi się w CSP, zgodnie z instrukcją.

9 III. Obliczenia 1) rezystancji pętli dozorowych l R = ς ---- [Ω] s R1 = x 220 / 0.8 = 4,81 Ω (x2) R2 = x 205 / 0.8 = 4,49 Ω (x2) 2) bilans energetyczny Prąd znamionowy µa Ilość elementów w SSP Wyszczególnienie A 1 A 2 ma ma FC724-ZA OH HI , ROP 4001M ,60 1,60 WZ SA K Razem 230,82 930,82 Minimalna pojemność baterii akumulatorów Qmin = 1,25 (A1 x t1 + A2 x t2) [Ah] Qmin = 1,25( 0,231 x ,931 x 0,5) Ah = 1.25(16,63 + 0,46) [Ah] Qmin = 21,37 Ah Przyjmuję 26 Ah Pomiary (wypełnić po wykonaniu) : A1 =... ma A2 =... ma Qmin / 1,25-0,5 x A2 Czas pracy t1 = A1 Czas dozoru SSP przy zaniku AC dla zainstalowanej baterii akumulatorów wynosi... godzin

10 5. Sposób wysterowania technicznych urządzeń przeciwpoŝarowych przez CSP Wszystkie sterowania technicznymi urządzeniami przeciwpoŝarowymi naleŝy wykonać przy wykorzystaniu pakietu programowalnych wyjść/wejść. Lp Urządzenie sterowane Sygnał Uwagi SYGNAŁY DO ZAPROGRAMOWANIA 1 UTD alarm 2 stopnia sygnały uszkodzeniowe z wykorzystaniem przekaźników CSP SYGNAŁY MOśLIWE DO ZASTOSOWANIA 1 CO i OC alarm 2 stopnia DŹWIG OSOBOWY WENTYLACJA KLIMATYZACJA GŁÓWNY WYŁĄCZNIK PRĄDU alarm 2 stopnia alarm 1 stopnia alarm 2 stopnia

11 IV. ZALECENIA EKSPLOATACYJNE 1) optyczne rozproszeniowe czujki dymu wykazują stan alarmowania w przypadku rozproszenia promieniowania podczerwonego na drobinach aerozolu wnikającego wraz z powietrzem do komory pomiarowej czujki, 2) biorąc pod uwagę zasadę działania czujek naleŝy liczyć się z ich zadziałaniem w razie prowadzenia prac remontowych, spawalniczych, duŝego zapylenia w obiekcie, palenia tytoniu oraz nadmiernego stęŝenia pary wodnej w powietrzu, 3) na czas wykonywania prac, o których mowa w podpunkcie 2) najlepiej osłonić lub zdemontować czujki w celu uniknięcia ich zabrudzenia, 4) zaleca się testowanie czujek nie rzadziej niŝ raz w kwartale, 5) konserwację systemu powinna wykonywać wyspecjalizowana firma posiadająca stosowne zezwolenie - Decyzję Prezesa PAA, nie rzadziej niŝ raz w roku, 6) naleŝy pamiętać, Ŝe wyłączenie lampki sygnalizacyjnej "OBSŁUGA OBECNA" (na płycie czołowej centrali) spowoduje wydanie do StraŜy PoŜarnej sygnału ALARMU POśAROWEGO w przypadku kaŝdego zadziałania czujki, 7) do dokumentacji powykonawczej systemu wykonawca musi dołączyć zeszyt stanowiący "Rejestr konserwacji, obsługi awaryjnej, okresowego wyłączania i wyposaŝenia systemu sygnalizacji zagroŝeń", który naleŝy prowadzić na bieŝąco, 8) w razie awarii systemu, lub jego części naleŝy wezwać konserwatora powiadamiając o tym fakcie dyŝurnego dyspozytora telefony całodobowe :...

12 V. ŚWIADECTWA DOPUSZCZENIA I CERTYFIKATY Wyszczególnienie Typ Nr Świadectwa Dopuszczenia lub Certyfikatu CSP SIEMENS FC724-ZA 0720/2010 Optyczna czujka dymu OH720 OP720 V Czujka ciepła HI720 HI720 V Wskaźnik zadziałania DJ /2007 ROP FDME /2006 Sygnalizator opt. akust. SA-K7 1438/CPD/0010 VI. SCHEMATY I RYSUNKI 1. Wykaz symboli. 2. Rozmieszczenie elementów SSP piwnica. 3. Rozmieszczenie elementów SSP - parter. 4. Rozmieszczenie elementów SSP piętro Rozmieszczenie elementów SSP poddasze. 6. Certyfikaty kserokopie
