Projekt Wykonawczy Modernizacja i dostosowanie systemu sygnalizacji pożaru do aktualnych norm i przepisów pożarowych
|
|
- Ewa Cieślik
- 7 lat temu
- Przeglądów:
Transkrypt

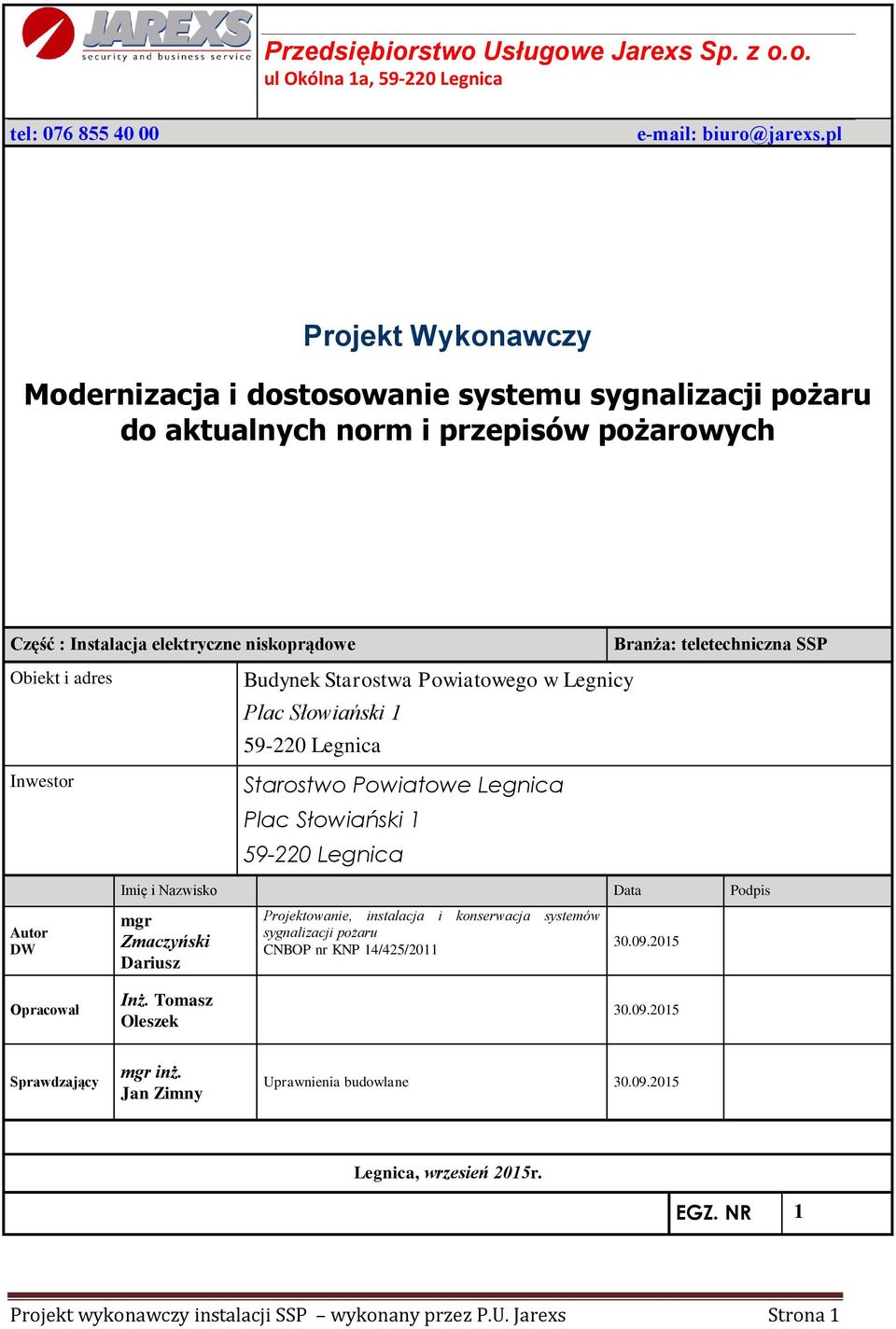

1 Przedsiębiorstwo Usługowe Jarexs Sp. z o.o. ul Okólna 1a, Legnica tel: biuro@jarexs.pl Projekt Wykonawczy Modernizacja i dostosowanie systemu sygnalizacji pożaru do aktualnych norm i przepisów pożarowych Część : Instalacja elektryczne niskoprądowe Branża: teletechniczna SSP Obiekt i adres Budynek Starostwa Powiatowego w Legnicy Plac Słowiański Legnica Inwestor Autor DW Starostwo Powiatowe Legnica Plac Słowiański Legnica Imię i Nazwisko Data Podpis mgr Zmaczyński Dariusz Projektowanie, instalacja i konserwacja systemów sygnalizacji pożaru CNBOP nr KNP 14/425/ Opracował Inż. Tomasz Oleszek Sprawdzający mgr inż. Jan Zimny Uprawnienia budowlane Legnica, wrzesień 2015r. EGZ. NR 1 Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 1

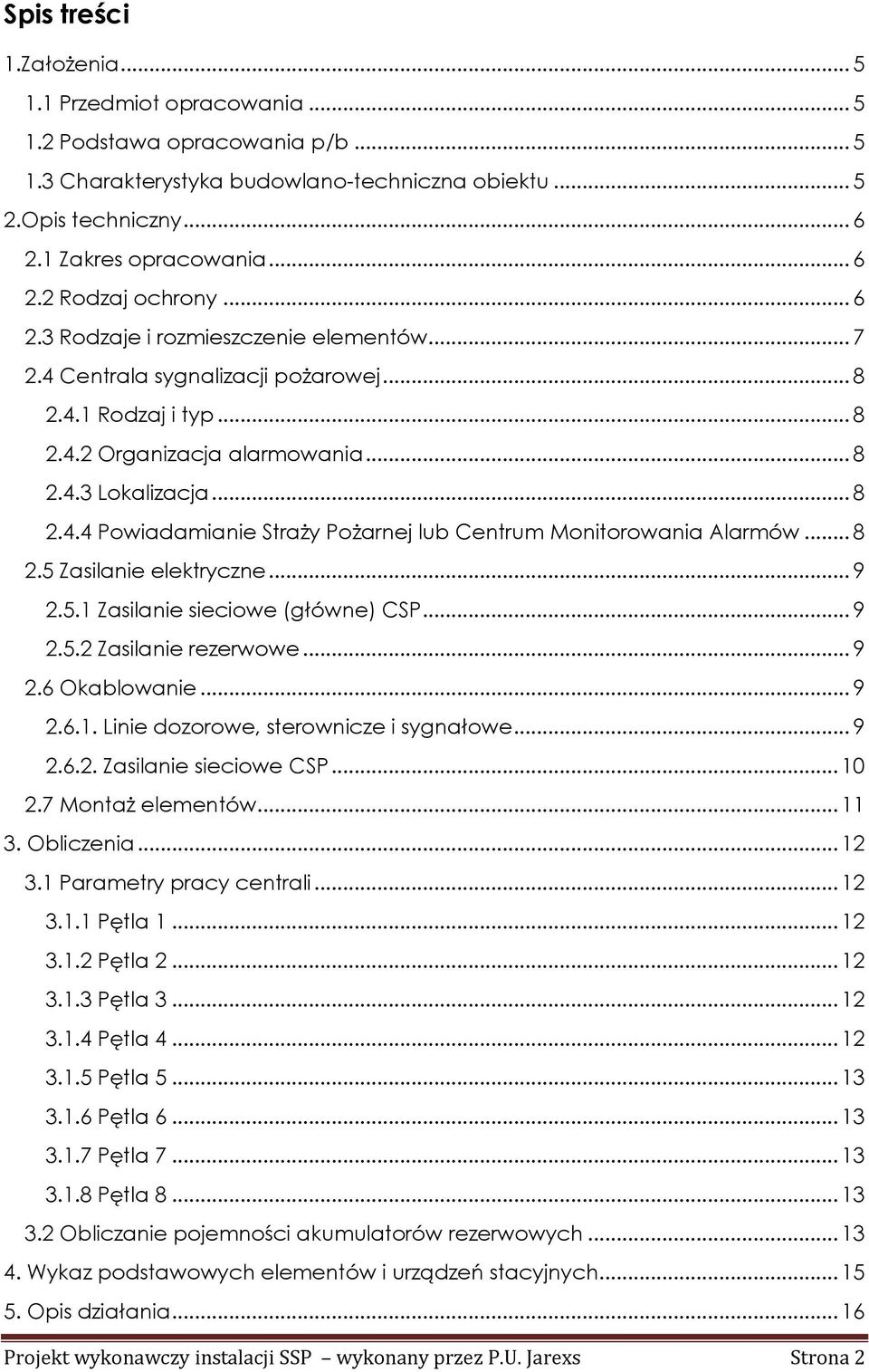

2 Spis treści 1.Założenia Przedmiot opracowania Podstawa opracowania p/b Charakterystyka budowlano-techniczna obiektu Opis techniczny Zakres opracowania Rodzaj ochrony Rodzaje i rozmieszczenie elementów Centrala sygnalizacji pożarowej Rodzaj i typ Organizacja alarmowania Lokalizacja Powiadamianie Straży Pożarnej lub Centrum Monitorowania Alarmów Zasilanie elektryczne Zasilanie sieciowe (główne) CSP Zasilanie rezerwowe Okablowanie Linie dozorowe, sterownicze i sygnałowe Zasilanie sieciowe CSP Montaż elementów Obliczenia Parametry pracy centrali Pętla Pętla Pętla Pętla Pętla Pętla Pętla Pętla Obliczanie pojemności akumulatorów rezerwowych Wykaz podstawowych elementów i urządzeń stacyjnych Opis działania Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 2
3 5.1. Dozorowanie Alarmowanie Sygnalizowanie uszkodzeń Przeglądy i konserwacja Warunki bezpieczeństwa i ochrony zdrowia, ochrona p.poż oraz stan techniczny Oświadczenia i uprawnienia Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 3

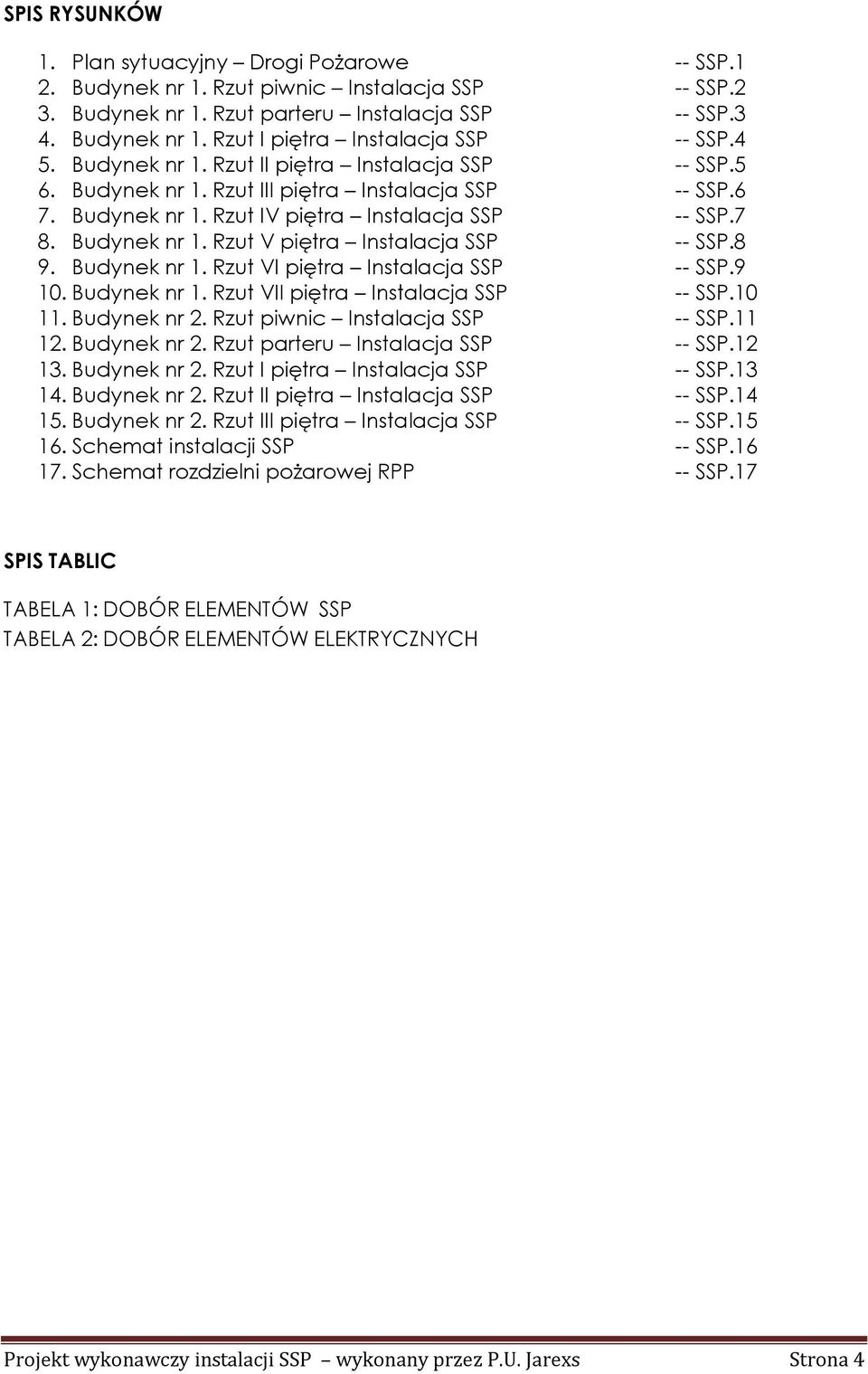

4 SPIS RYSUNKÓW 1. Plan sytuacyjny Drogi Pożarowe -- SSP.1 2. Budynek nr 1. Rzut piwnic Instalacja SSP -- SSP.2 3. Budynek nr 1. Rzut parteru Instalacja SSP -- SSP.3 4. Budynek nr 1. Rzut I piętra Instalacja SSP -- SSP.4 5. Budynek nr 1. Rzut II piętra Instalacja SSP -- SSP.5 6. Budynek nr 1. Rzut III piętra Instalacja SSP -- SSP.6 7. Budynek nr 1. Rzut IV piętra Instalacja SSP -- SSP.7 8. Budynek nr 1. Rzut V piętra Instalacja SSP -- SSP.8 9. Budynek nr 1. Rzut VI piętra Instalacja SSP -- SSP Budynek nr 1. Rzut VII piętra Instalacja SSP -- SSP Budynek nr 2. Rzut piwnic Instalacja SSP -- SSP Budynek nr 2. Rzut parteru Instalacja SSP -- SSP Budynek nr 2. Rzut I piętra Instalacja SSP -- SSP Budynek nr 2. Rzut II piętra Instalacja SSP -- SSP Budynek nr 2. Rzut III piętra Instalacja SSP -- SSP Schemat instalacji SSP -- SSP Schemat rozdzielni pożarowej RPP -- SSP.17 SPIS TABLIC TABELA 1: DOBÓR ELEMENTÓW SSP TABELA 2: DOBÓR ELEMENTÓW ELEKTRYCZNYCH Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 4

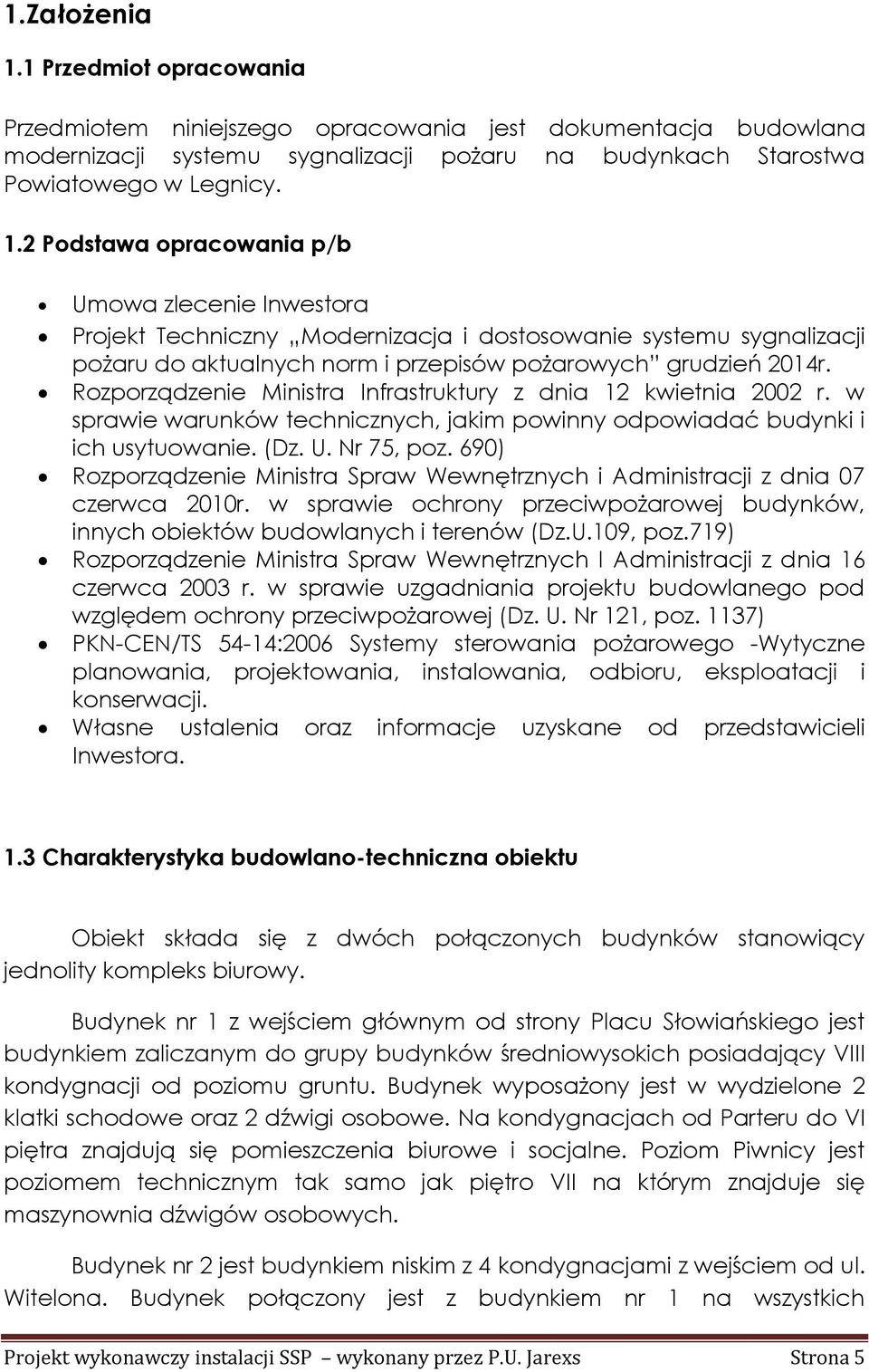

5 1.Założenia 1.1 Przedmiot opracowania Przedmiotem niniejszego opracowania jest dokumentacja budowlana modernizacji systemu sygnalizacji pożaru na budynkach Starostwa Powiatowego w Legnicy. 1.2 Podstawa opracowania p/b Umowa zlecenie Inwestora Projekt Techniczny Modernizacja i dostosowanie systemu sygnalizacji pożaru do aktualnych norm i przepisów pożarowych grudzień 2014r. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75, poz. 690) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 07 czerwca 2010r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U.109, poz.719) Rozporządzenie Ministra Spraw Wewnętrznych I Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 121, poz. 1137) PKN-CEN/TS 54-14:2006 Systemy sterowania pożarowego -Wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji. Własne ustalenia oraz informacje uzyskane od przedstawicieli Inwestora. 1.3 Charakterystyka budowlano-techniczna obiektu Obiekt składa się z dwóch połączonych budynków stanowiący jednolity kompleks biurowy. Budynek nr 1 z wejściem głównym od strony Placu Słowiańskiego jest budynkiem zaliczanym do grupy budynków średniowysokich posiadający VIII kondygnacji od poziomu gruntu. Budynek wyposażony jest w wydzielone 2 klatki schodowe oraz 2 dźwigi osobowe. Na kondygnacjach od Parteru do VI piętra znajdują się pomieszczenia biurowe i socjalne. Poziom Piwnicy jest poziomem technicznym tak samo jak piętro VII na którym znajduje się maszynownia dźwigów osobowych. Budynek nr 2 jest budynkiem niskim z 4 kondygnacjami z wejściem od ul. Witelona. Budynek połączony jest z budynkiem nr 1 na wszystkich Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 5

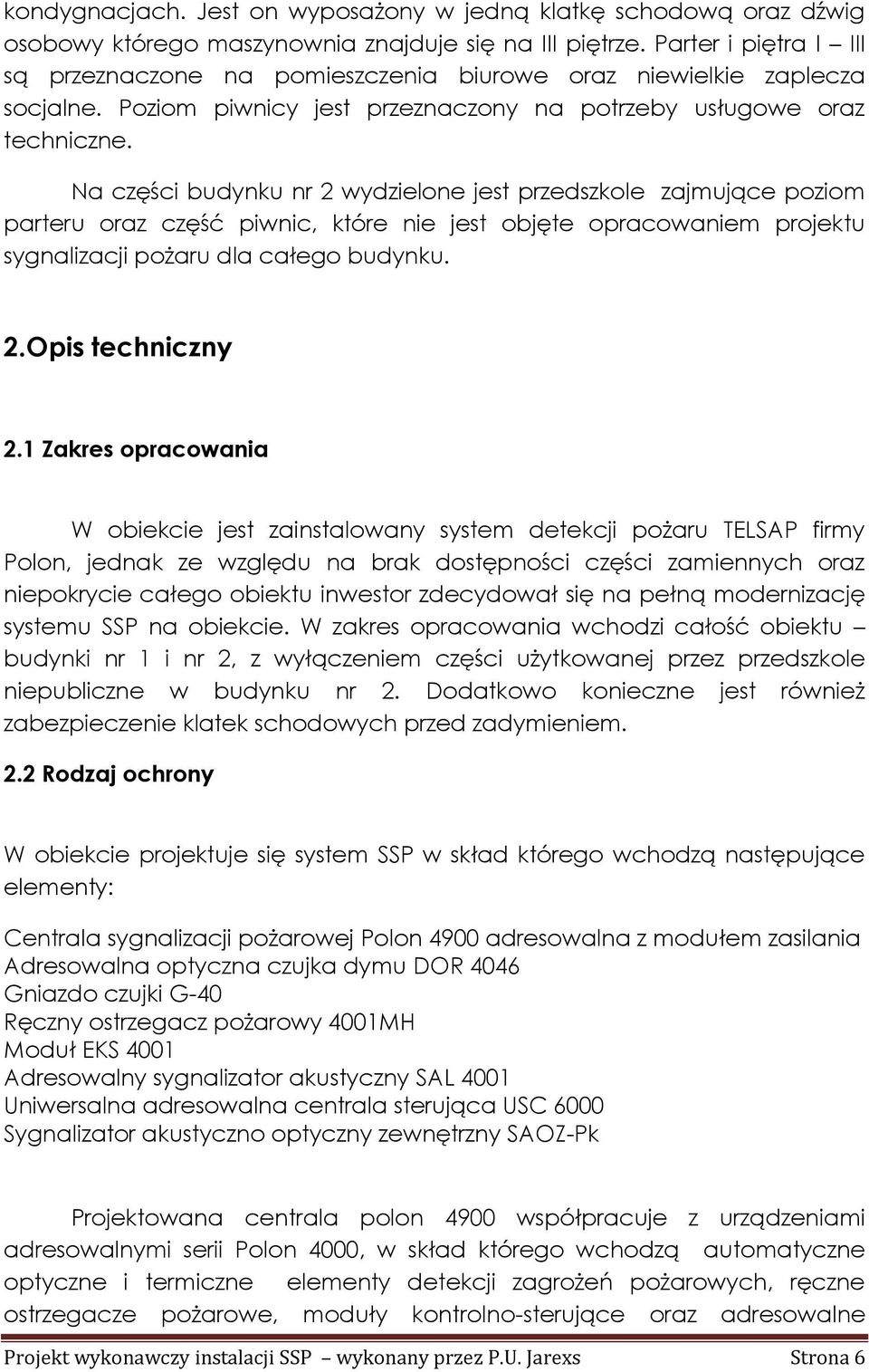

6 kondygnacjach. Jest on wyposażony w jedną klatkę schodową oraz dźwig osobowy którego maszynownia znajduje się na III piętrze. Parter i piętra I III są przeznaczone na pomieszczenia biurowe oraz niewielkie zaplecza socjalne. Poziom piwnicy jest przeznaczony na potrzeby usługowe oraz techniczne. Na części budynku nr 2 wydzielone jest przedszkole zajmujące poziom parteru oraz część piwnic, które nie jest objęte opracowaniem projektu sygnalizacji pożaru dla całego budynku. 2.Opis techniczny 2.1 Zakres opracowania W obiekcie jest zainstalowany system detekcji pożaru TELSAP firmy Polon, jednak ze względu na brak dostępności części zamiennych oraz niepokrycie całego obiektu inwestor zdecydował się na pełną modernizację systemu SSP na obiekcie. W zakres opracowania wchodzi całość obiektu budynki nr 1 i nr 2, z wyłączeniem części użytkowanej przez przedszkole niepubliczne w budynku nr 2. Dodatkowo konieczne jest również zabezpieczenie klatek schodowych przed zadymieniem. 2.2 Rodzaj ochrony W obiekcie projektuje się system SSP w skład którego wchodzą następujące elementy: Centrala sygnalizacji pożarowej Polon 4900 adresowalna z modułem zasilania Adresowalna optyczna czujka dymu DOR 4046 Gniazdo czujki G-40 Ręczny ostrzegacz pożarowy 4001MH Moduł EKS 4001 Adresowalny sygnalizator akustyczny SAL 4001 Uniwersalna adresowalna centrala sterująca USC 6000 Sygnalizator akustyczno optyczny zewnętrzny SAOZ-Pk Projektowana centrala polon 4900 współpracuje z urządzeniami adresowalnymi serii Polon 4000, w skład którego wchodzą automatyczne optyczne i termiczne elementy detekcji zagrożeń pożarowych, ręczne ostrzegacze pożarowe, moduły kontrolno-sterujące oraz adresowalne Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 6
7 sygnalizatory akustyczne. Moduły kontrolno-sterujące pozwalają dołączać urządzenia innych producentów system oddymiania i napowietrzania, grodzie przeciw pożarowe, system detekcji gazów. Wszystkie urządzenia adresowalne mają wbudowane izolatory zwarć zapewniające integralność systemu i minimalne straty dokładności detekcji na skutek uszkodzeń w czasie pożaru. Pojedyncze uszkodzenie kabla nie zmniejsza funkcjonalności systemu. Centrala Polon otrzymuje sygnały alarmowe z adresowalnych czujek pożarowych, ręcznych ostrzegaczy pożarowych i modułów wejściowych za pośrednictwem pętli dozorowych i uruchamia sterowania przez wyjścia sterujące i moduły wyjściowe. Z uwagi na rodzaj i przeznaczenie zabezpieczanych przestrzeni, jako podstawowy rodzaj ochrony w przypadku pomieszczeń przyjęto punktowe czujki optyczne dymu. Na ciągach komunikacyjnych przy wyjściach ewakuacyjnych rozmieszczono ręczne ostrzegacze pożarowe. Wewnątrz obiektu rozmieszczono sygnalizatory dźwięku wpięte w pętle dozorową zaopatrzone w wewnętrzne źródło zasilania w postaci baterii 9V. W projekcie przewidziano zainstalowanie adresowalnych central sterowania oddymianiem klatek schodowych. W przypadku rezygnacji z central oddymiania firmy Polon Alfa centrale zamienić modułami EKS. Pełna dokumentacja systemu oddymiania nie jest objęta niniejszym opracowaniem i stanowi odrębną część. Na obiekcie przewiduje się zamontowanie automatycznego systemu powiadamiania jednostek PSP. 2.3 Rodzaje i rozmieszczenie elementów Rodzaje i typy zastosowanych czujek, przycisków przedstawiono na rysunku SSP.2 SSP.15 Schemat ideowy instalacji przedstawiono na rysunku SSP.16 Schemat rozdzielni pożarowej przedstawiono na rysunku SSP.17 Wykaz podstawowych elementów i urządzeń stacyjnych przedstawiono w tabeli nr 1 i 2 Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 7

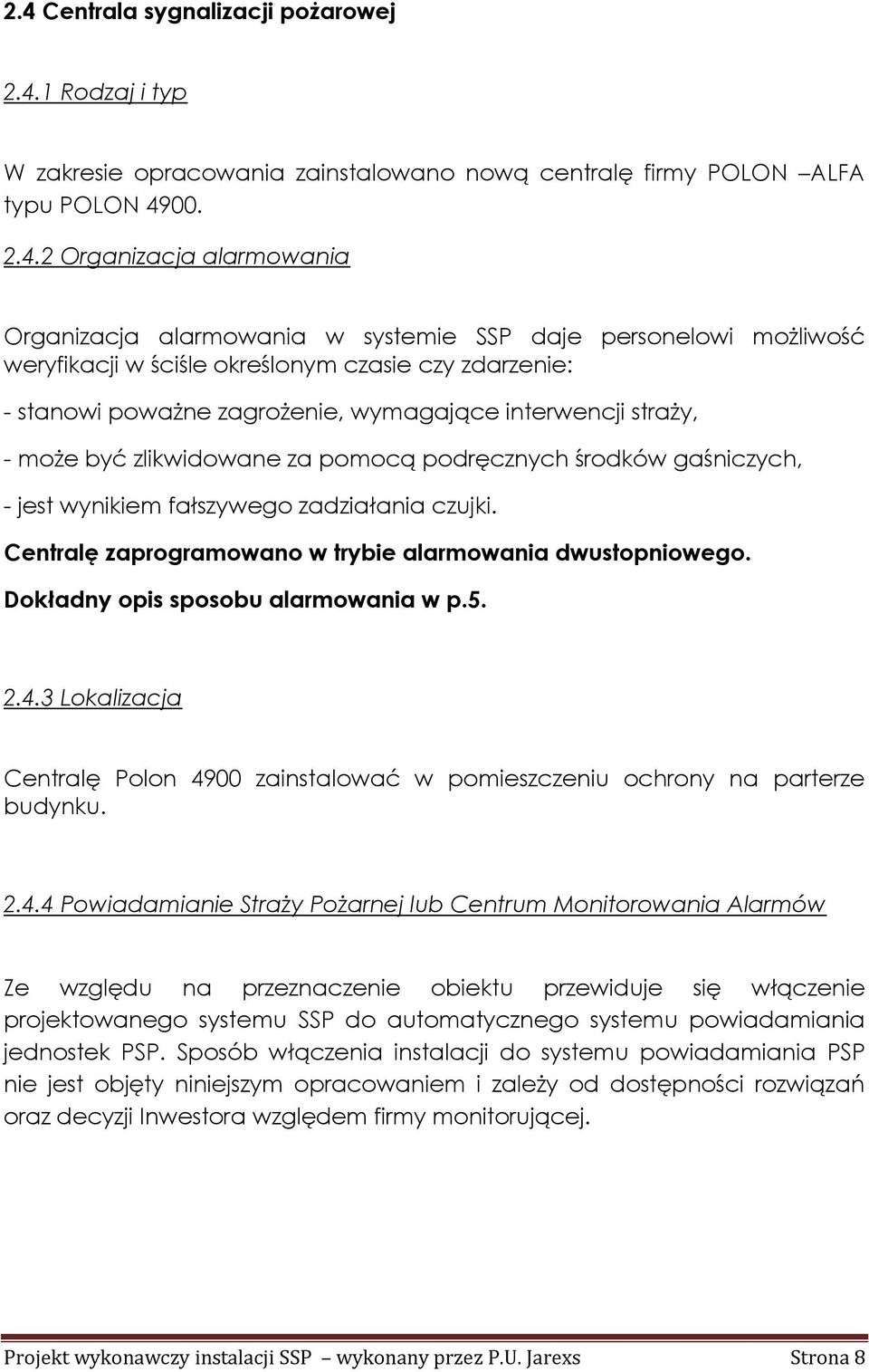

8 2.4 Centrala sygnalizacji pożarowej Rodzaj i typ W zakresie opracowania zainstalowano nową centralę firmy POLON ALFA typu POLON Organizacja alarmowania Organizacja alarmowania w systemie SSP daje personelowi możliwość weryfikacji w ściśle określonym czasie czy zdarzenie: - stanowi poważne zagrożenie, wymagające interwencji straży, - może być zlikwidowane za pomocą podręcznych środków gaśniczych, - jest wynikiem fałszywego zadziałania czujki. Centralę zaprogramowano w trybie alarmowania dwustopniowego. Dokładny opis sposobu alarmowania w p Lokalizacja Centralę Polon 4900 zainstalować w pomieszczeniu ochrony na parterze budynku Powiadamianie Straży Pożarnej lub Centrum Monitorowania Alarmów Ze względu na przeznaczenie obiektu przewiduje się włączenie projektowanego systemu SSP do automatycznego systemu powiadamiania jednostek PSP. Sposób włączenia instalacji do systemu powiadamiania PSP nie jest objęty niniejszym opracowaniem i zależy od dostępności rozwiązań oraz decyzji Inwestora względem firmy monitorującej. Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 8

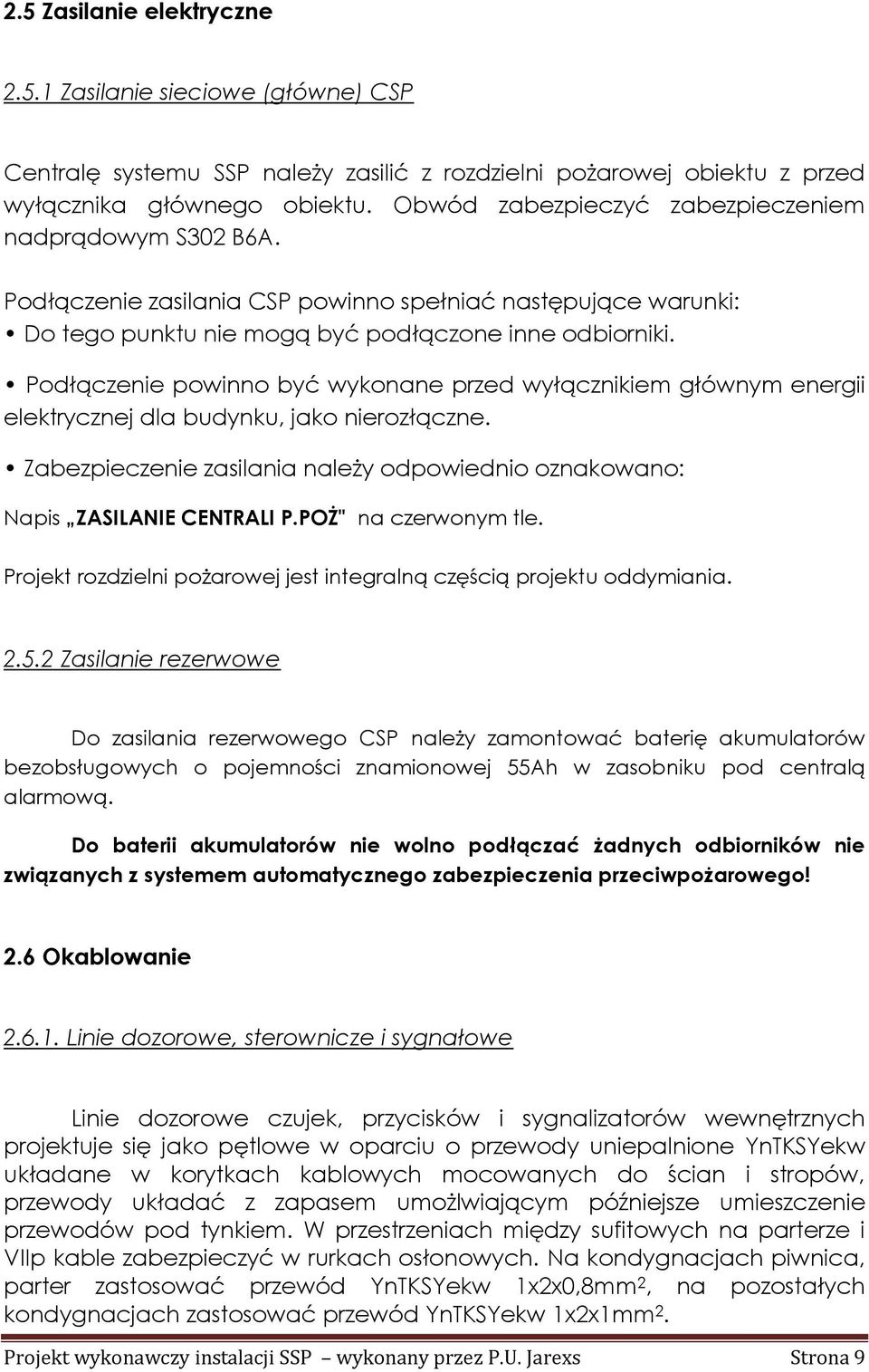

9 2.5 Zasilanie elektryczne Zasilanie sieciowe (główne) CSP Centralę systemu SSP należy zasilić z rozdzielni pożarowej obiektu z przed wyłącznika głównego obiektu. Obwód zabezpieczyć zabezpieczeniem nadprądowym S302 B6A. Podłączenie zasilania CSP powinno spełniać następujące warunki: Do tego punktu nie mogą być podłączone inne odbiorniki. Podłączenie powinno być wykonane przed wyłącznikiem głównym energii elektrycznej dla budynku, jako nierozłączne. Zabezpieczenie zasilania należy odpowiednio oznakowano: Napis ZASILANIE CENTRALI P.POŻ" na czerwonym tle. Projekt rozdzielni pożarowej jest integralną częścią projektu oddymiania Zasilanie rezerwowe Do zasilania rezerwowego CSP należy zamontować baterię akumulatorów bezobsługowych o pojemności znamionowej 55Ah w zasobniku pod centralą alarmową. Do baterii akumulatorów nie wolno podłączać żadnych odbiorników nie związanych z systemem automatycznego zabezpieczenia przeciwpożarowego! 2.6 Okablowanie Linie dozorowe, sterownicze i sygnałowe Linie dozorowe czujek, przycisków i sygnalizatorów wewnętrznych projektuje się jako pętlowe w oparciu o przewody uniepalnione YnTKSYekw układane w korytkach kablowych mocowanych do ścian i stropów, przewody układać z zapasem umożlwiającym późniejsze umieszczenie przewodów pod tynkiem. W przestrzeniach między sufitowych na parterze i VIIp kable zabezpieczyć w rurkach osłonowych. Na kondygnacjach piwnica, parter zastosować przewód YnTKSYekw 1x2x0,8mm 2, na pozostałych kondygnacjach zastosować przewód YnTKSYekw 1x2x1mm 2. Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 9
10 Odcinki przebiegające poza obszarami detekcji wykonać przewodem HTKSHekw PH90 1x2x1mm 2. Odcinki na kondygnacjach I-VI pomiędzy centralą CSP a pierwszym elementem oraz pomiędzy ostatnim elementem a centralą CSP wykonać przewodem HTKSHekw PH90 1x2x1 mm 2. Instalację pomiędzy kondygnacjami prowadzić w szybie kablowym, w miejscach dostępnych zamocować kable do ścian szybu za pomocą uchwytów i kołków certyfikowanych o wytrzymałości ogniowej E90. Linia zasilająca zewnętrzne sygnalizatory optyczno-akustyczny powinna być wykonana przewodem HTKSH PH90 1x2x1mm 2. Linie sterujące drzwiami automatycznymi i windą należy wykonać przewodem HTKSH PH90 1x2x1mm 2 i podłączono do wyjść modułów EKS. Na wszystkich przewodach pozostawić zapasy umożliwiające ułożenie instalacji pod tynkiem na certyfikowanych uchwytach i kołkach w momencie wykonywania remontu danego obszaru budynku. Wszystkie kable ogniotrwałe o wytrzymałości PH90 montować za pomocą certyfikowanych uchwytów i kołków montażowych o wytrzymałości E90 na tynku np. firmy Baks System E-90. Odległość mocowania pomiędzy uchwytami <300 mm. Przewody pomiędzy elementami systemu prowadzić należy w nieprzerwanym odcinku kablowym, ewentualne połączenia wykonać w certyfikowanych puszkach połączeniowych PIP. Przy prowadzeniu równoległym instalacji zachować minimalną odległość pomiędzy instalacją zasilającą 230/400 V a instalacją linii dozorowych i sterujących 0,2m. Przejścia kablowe pomiędzy strefami pożarowymi o średnicy większej niż 40 mm zabezpieczyć środkami ogniotrwałymi zgodnie z wytrzymałością ogniową przegrody strefy Zasilanie sieciowe CSP Zasilanie centrali sygnalizacji pożarowej, wykonać przewodem HDGs PH90 3x1,5mm² ułożonym na tynku mocowanym za pomocą certyfikowanych uchwytów i kołków o wytrzymałości ogniowej PH90. Obwód zasilający poprowadzić z rozdzielni pożarowej obiektu RPP zabezpieczenie F01. Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 10

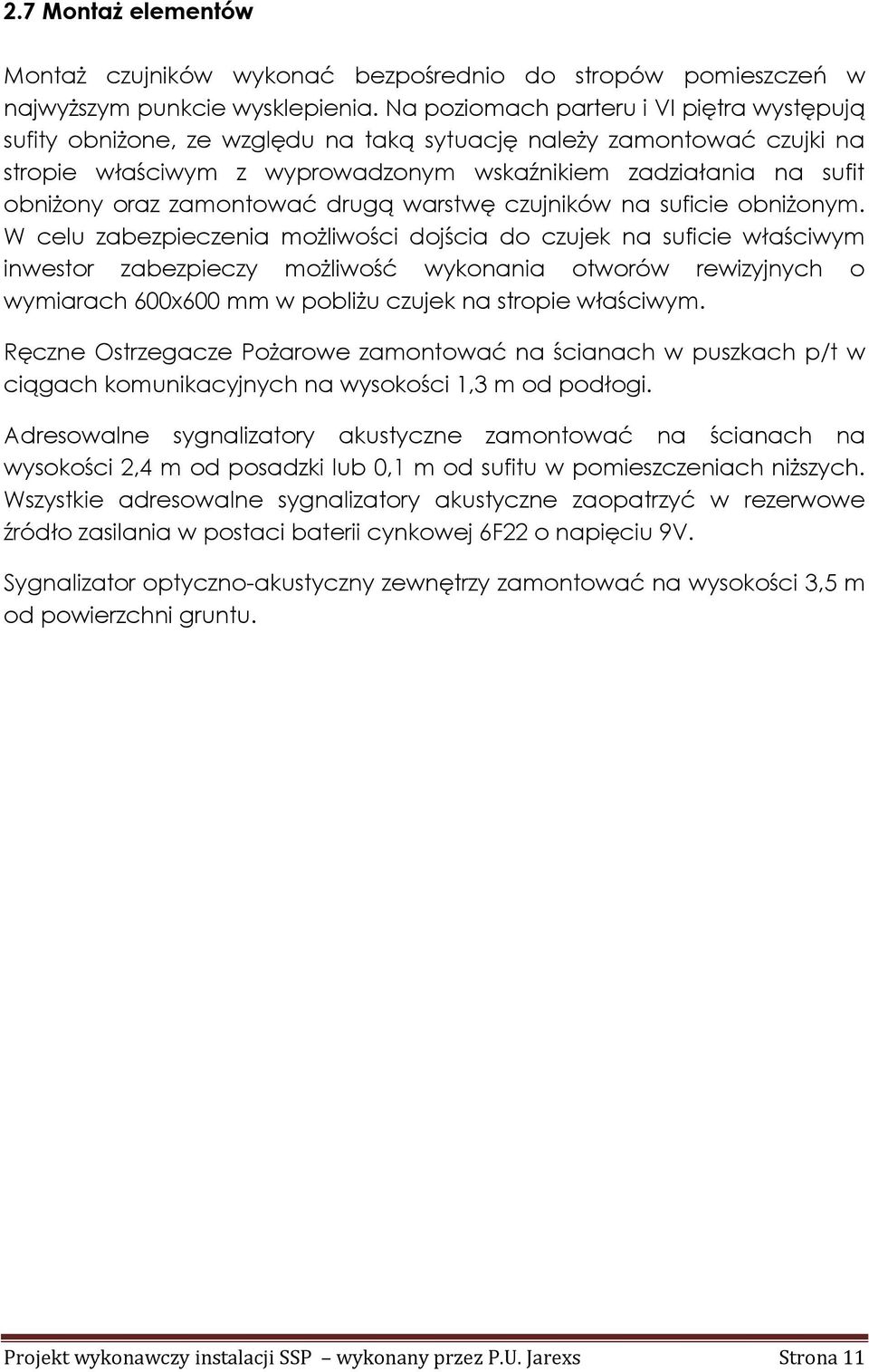

11 2.7 Montaż elementów Montaż czujników wykonać bezpośrednio do stropów pomieszczeń w najwyższym punkcie wysklepienia. Na poziomach parteru i VI piętra występują sufity obniżone, ze względu na taką sytuację należy zamontować czujki na stropie właściwym z wyprowadzonym wskaźnikiem zadziałania na sufit obniżony oraz zamontować drugą warstwę czujników na suficie obniżonym. W celu zabezpieczenia możliwości dojścia do czujek na suficie właściwym inwestor zabezpieczy możliwość wykonania otworów rewizyjnych o wymiarach 600x600 mm w pobliżu czujek na stropie właściwym. Ręczne Ostrzegacze Pożarowe zamontować na ścianach w puszkach p/t w ciągach komunikacyjnych na wysokości 1,3 m od podłogi. Adresowalne sygnalizatory akustyczne zamontować na ścianach na wysokości 2,4 m od posadzki lub 0,1 m od sufitu w pomieszczeniach niższych. Wszystkie adresowalne sygnalizatory akustyczne zaopatrzyć w rezerwowe źródło zasilania w postaci baterii cynkowej 6F22 o napięciu 9V. Sygnalizator optyczno-akustyczny zewnętrzy zamontować na wysokości 3,5 m od powierzchni gruntu. Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 11

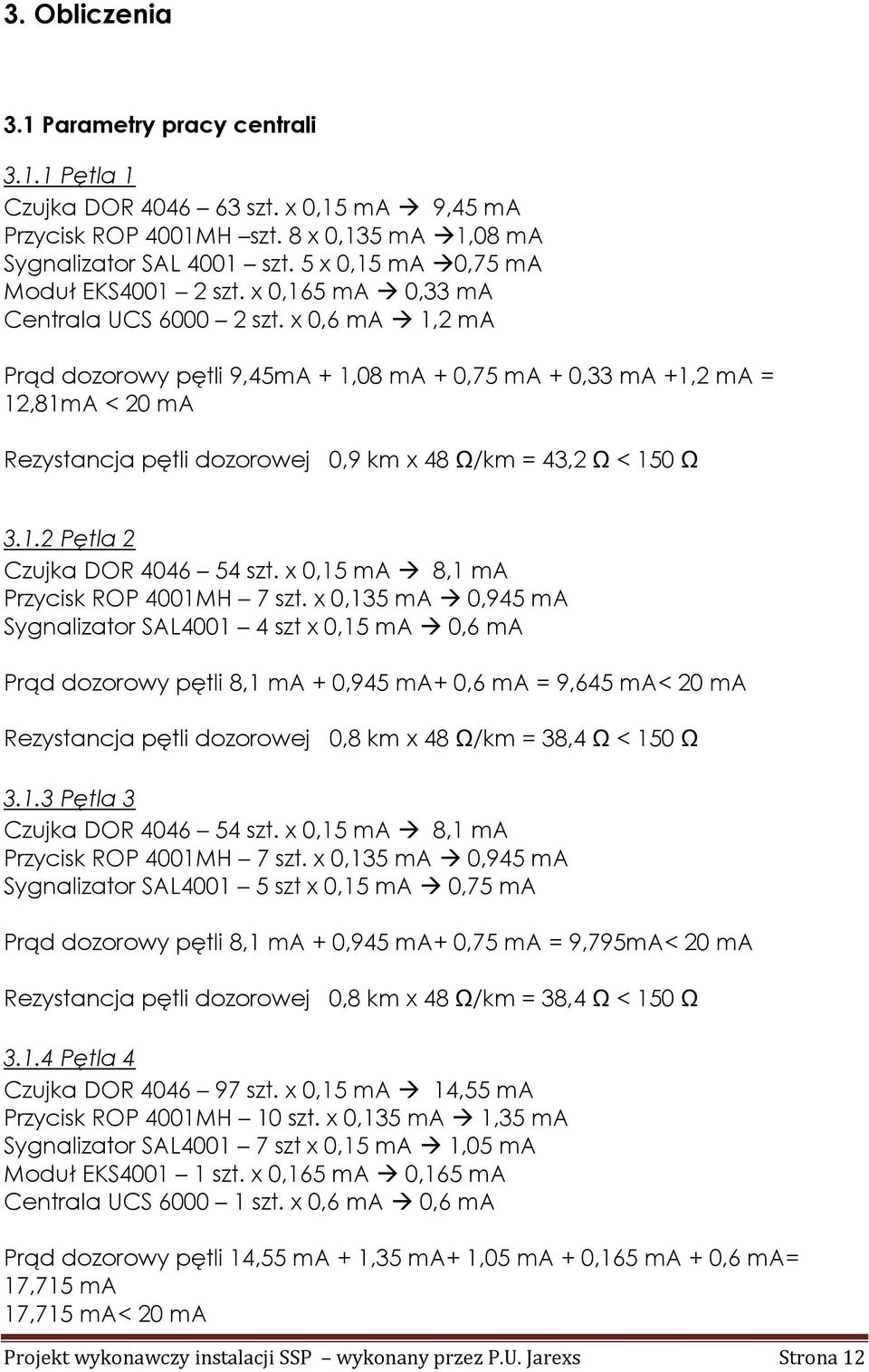

12 3. Obliczenia 3.1 Parametry pracy centrali Pętla 1 Czujka DOR szt. x 0,15 ma 9,45 ma Przycisk ROP 4001MH szt. 8 x 0,135 ma 1,08 ma Sygnalizator SAL 4001 szt. 5 x 0,15 ma 0,75 ma Moduł EKS szt. x 0,165 ma 0,33 ma Centrala UCS szt. x 0,6 ma 1,2 ma Prąd dozorowy pętli 9,45mA + 1,08 ma + 0,75 ma + 0,33 ma +1,2 ma = 12,81mA < 20 ma Rezystancja pętli dozorowej 0,9 km x 48 Ω/km = 43,2 Ω < 150 Ω Pętla 2 Czujka DOR szt. x 0,15 ma 8,1 ma Przycisk ROP 4001MH 7 szt. x 0,135 ma 0,945 ma Sygnalizator SAL szt x 0,15 ma 0,6 ma Prąd dozorowy pętli 8,1 ma + 0,945 ma+ 0,6 ma = 9,645 ma< 20 ma Rezystancja pętli dozorowej 0,8 km x 48 Ω/km = 38,4 Ω < 150 Ω Pętla 3 Czujka DOR szt. x 0,15 ma 8,1 ma Przycisk ROP 4001MH 7 szt. x 0,135 ma 0,945 ma Sygnalizator SAL szt x 0,15 ma 0,75 ma Prąd dozorowy pętli 8,1 ma + 0,945 ma+ 0,75 ma = 9,795mA< 20 ma Rezystancja pętli dozorowej 0,8 km x 48 Ω/km = 38,4 Ω < 150 Ω Pętla 4 Czujka DOR szt. x 0,15 ma 14,55 ma Przycisk ROP 4001MH 10 szt. x 0,135 ma 1,35 ma Sygnalizator SAL szt x 0,15 ma 1,05 ma Moduł EKS szt. x 0,165 ma 0,165 ma Centrala UCS szt. x 0,6 ma 0,6 ma Prąd dozorowy pętli 14,55 ma + 1,35 ma+ 1,05 ma + 0,165 ma + 0,6 ma= 17,715 ma 17,715 ma< 20 ma Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 12
13 Rezystancja pętli dozorowej 1,3 km x 48 Ω/km = 62,4 Ω < 150 Ω Pętla 5 Czujka DOR szt. x 0,15 ma 13,35 ma Przycisk ROP 4001MH 11 szt. x 0,135 ma 1,485 ma Sygnalizator SAL szt x 0,15 ma 1,2 ma Prąd dozorowy pętli 13,35 ma + 1,485 ma+ 1,2 ma = 16,035 ma< 20 ma Rezystancja pętli dozorowej 1,3 km x 48 Ω/km = 62,4 Ω < 150 Ω Pętla 6 Czujka DOR szt. x 0,15 ma 13,05 ma Przycisk ROP 4001MH 10 szt. x 0,135 ma 1,35 ma Sygnalizator SAL szt x 0,15 ma 0,9mA Prąd dozorowy pętli 13,05 ma + 1,35 ma+ 0,9 ma = 15,3 ma< 20 ma Rezystancja pętli dozorowej 1,1 km x 48 Ω/km = 52,8 Ω < 150 Ω Pętla 7 Czujka DOR szt. x 0,15 ma 9,6 ma Przycisk ROP 4001MH 12 szt. x 0,135 ma 1,62 ma Sygnalizator SAL szt x 0,15 ma 0,45 ma Moduł EKS szt. x 0,165 ma 0,33 ma Prąd dozorowy pętli 9,6 ma + 1,62 ma+ 0,45 ma + 0,33 = 12 ma< 20 ma Rezystancja pętli dozorowej 0,6 km x 75 Ω/km = 45 Ω < 150 Ω Pętla 8 Czujka DOR szt. x 0,15 ma 14,25 ma Przycisk ROP 4001MH 9 szt. x 0,135 ma 1,215 ma Sygnalizator SAL szt x 0,15 ma 0,9 ma Prąd dozorowy pętli 14,25 ma + 1,215 ma+ 0,9 ma = 16,365 ma< 20 ma Rezystancja pętli dozorowej 1,1 km x 75 Ω/km = 82,5 Ω < 150 Ω 3.2 Obliczanie pojemności akumulatorów rezerwowych Centrala w stanie dozorowania 0,6A Centrala w stanie alarmowania 0,78A Linia sygnalizatorów - 2 x 0,5A 1A Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 13

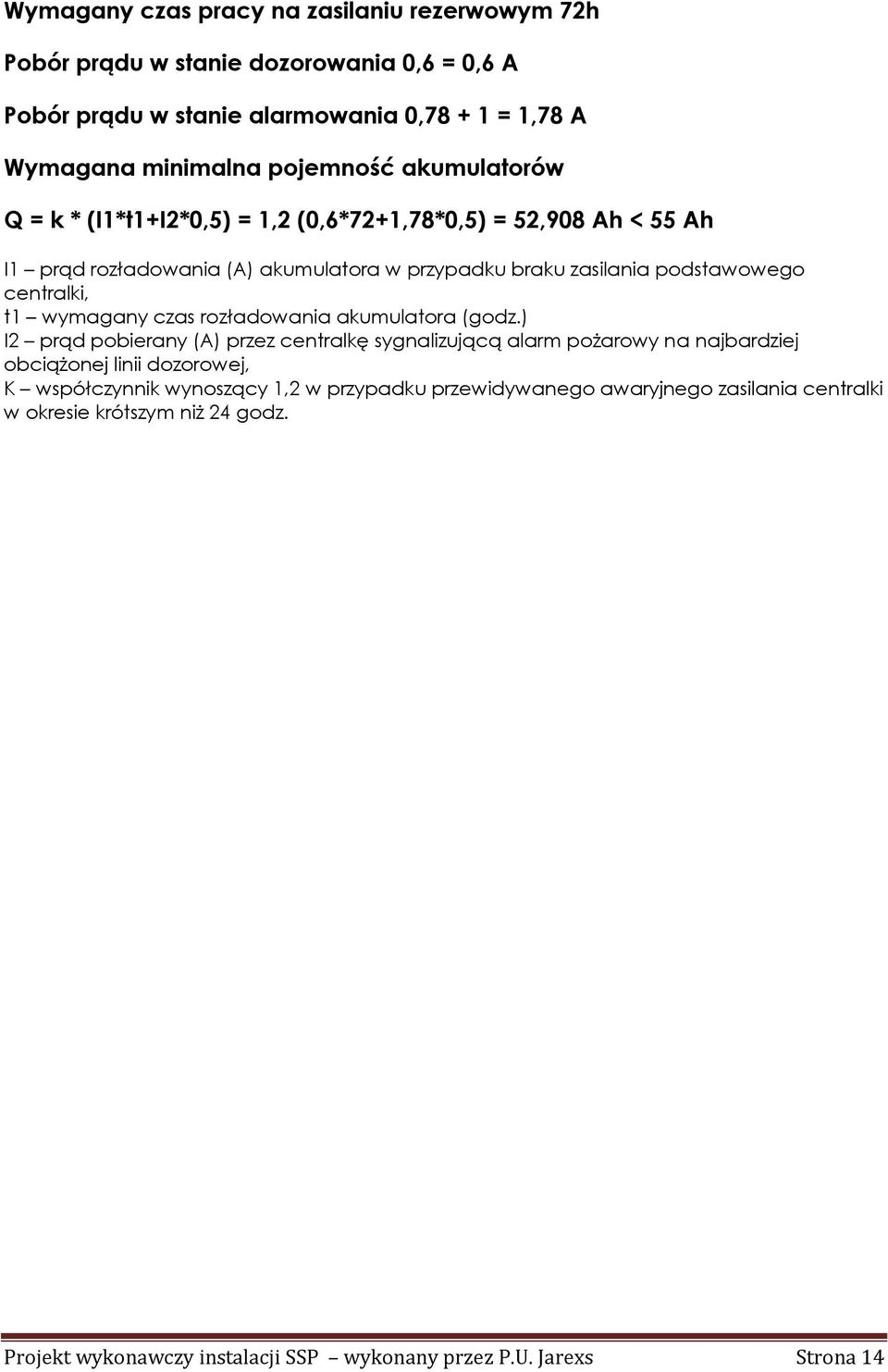

14 Wymagany czas pracy na zasilaniu rezerwowym 72h Pobór prądu w stanie dozorowania 0,6 = 0,6 A Pobór prądu w stanie alarmowania 0, = 1,78 A Wymagana minimalna pojemność akumulatorów Q = k * (I1*t1+I2*0,5) = 1,2 (0,6*72+1,78*0,5) = 52,908 Ah < 55 Ah I1 prąd rozładowania (A) akumulatora w przypadku braku zasilania podstawowego centralki, t1 wymagany czas rozładowania akumulatora (godz.) I2 prąd pobierany (A) przez centralkę sygnalizującą alarm pożarowy na najbardziej obciążonej linii dozorowej, K współczynnik wynoszący 1,2 w przypadku przewidywanego awaryjnego zasilania centralki w okresie krótszym niż 24 godz. Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 14
15 4. Wykaz podstawowych elementów i urządzeń stacyjnych Tabela nr 1 Lp Wyszczególnienie Typ Jed. Miary Ilość liczba Producent Centrala alarmowa wersja Polon Szt. 1 Polon-Alfa adresowalna z drukarką 4900 termiczną Moduł rozszerzenia MSL-2M Szt. 1 Polon-Alfa centrali o 4 linie Czujka optyczna DOR Szt. 603 Polon-Alfa uniwersalna 4046 Gniazdo czujki G-40 Szt. 603 Polon-Alfa Ręczny ostrzegacz ROP Szt. 74 Polon-Alfa pożarowy + obudowa 4001MH Uniwersalna centrala sterująca Uwagi UCS6000 Szt. 3 Polon-Alfa Ujęta w projekcie oddymiania klatek schodowych EKS 4001 Szt. 5 Polon-Alfa Moduł liniowy kontrolnosterujący Sygnalizator akustyczny SAL 4001 Szt. 44 Polon-Alfa Sygnalizator zewnętrzny SAOZ-PK2 Szt. 2 W2 Pojemnik akumulatorów PAR2200 Szt. 1 Polon-Alfa do centrali Bateria akumulatorów 55Ah/12V Szt. 2 Euro Power Kabel HDGs 3x1,5. mb 80 Bitner Kabel HTKSHekw PH90 mb 500 Bitner 1x2x1 Kabel YnTKSYekw 1x2x0,8 mb 1700 Bitner Kabel YnTKSYekw 1x2x1 mb 5100 Bitner Tabela nr 2 Lp Wyszczególnienie Typ Jed. Miary Ilość liczba Producent Rozdzielnia elektryczna AT41 Szt. 1 ABB Rozłącznik E204 Szt. 1 ABB /40A Wyłącznik różnicowoprądowy F204 Szt. 1 ABB A25/0,3A Wyłącznik nadprądowy S202 M- Szt. 1 ABB B6 Wyłącznik nadprądowy S202 M- Szt. 3 ABB B10 Wyłącznik nadprądowy S204 M- Szt. 3 ABB C10 Sygnalizator świetlny E219-3D Szt. 1 ABB Uwagi Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 15
16 5. Opis działania 5.1. Dozorowanie W normalnych warunkach pracy CSP świeci się tylko zielona dioda ZASILANIE. Dioda ta miga w czasie zasilania awaryjnego (z akumulatorów) Alarmowanie Zadziałanie ostrzegacza pożarowego wywołuje alarm I stopnia, który sygnalizowany jest akustycznie i optycznie przez czas T1 przeznaczony na zgłoszenie się personelu obsługującego i potwierdzenie alarmu (przyciskiem POTWIERDZENIE). Niezgłoszenie się obsługi w czasie T1 powoduje włączenie alarmu II stopnia. Zgłoszenie się personelu obsługującego przedłuża czas trwania alarmu I stopnia o czas T2, mierzony od chwili potwierdzenia alarmu I stopnia, który przeznaczony jest na dokonanie rozpoznania zaistniałego zagrożenia pożarowego. Po czasie T2, jeżeli obsługujący wcześniej nie przeprowadził kasowania, poprzez uzyskanie dostępu na poziomie II i wciśnięcie podświetlonego przycisku KASOWANIE, nastąpi włączenie alarmu II stopnia. Alarmowanie dwustopniowe przechodzi na alarmowanie jednostopniowe (natychmiast alarm II stopnia) w przypadku pracy centrali w trybie PERSONEL NIEOBECNY lub OPOŹNIENIA WYŁĄCZONE. Czas oczekiwania na potwierdzenie Tl zaprogramować na 60 s. Czas na sprawdzenie TII dobrać na obiekcie lecz nie więcej niż 9 min. Alarm II stopnia jest wywoływany również bezpośrednio po wciśnięciu ręcznego ostrzegacza pożarowego ROP. Z chwilą wystąpienia alarmu II stopnia uruchamiane są sygnalizatory akustyczne wewnątrz i na zewnątrz budynku Celem działania sygnalizatorów wewnętrznych jest alarmowanie użytkowników obiektu. Działanie sygnalizatora zewnętrznego ma za zadanie wskazanie ekipom ratowniczym miejsca zdarzenia podczas nieobecności personelu. Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 16

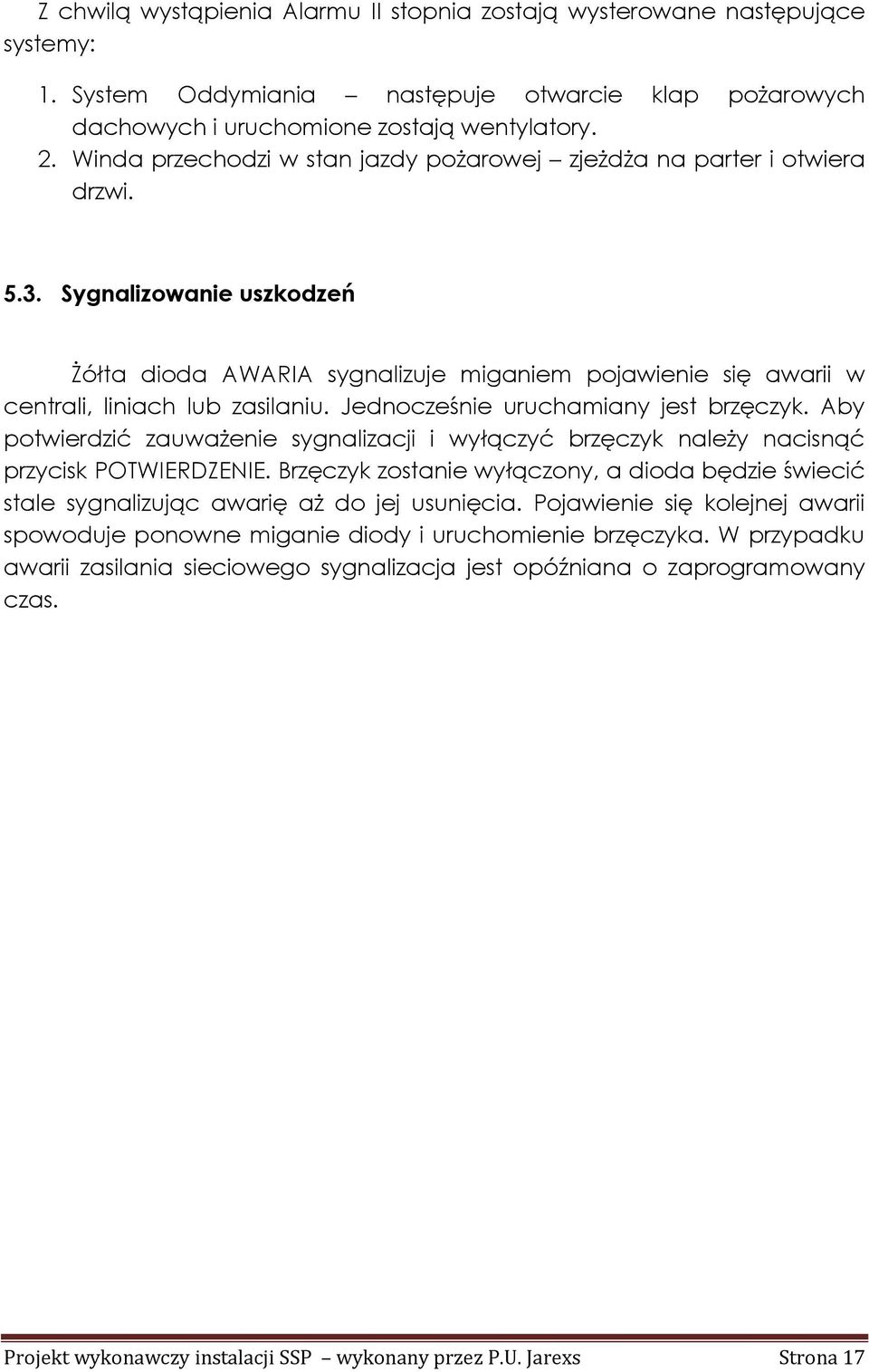

17 Z chwilą wystąpienia Alarmu II stopnia zostają wysterowane następujące systemy: 1. System Oddymiania następuje otwarcie klap pożarowych dachowych i uruchomione zostają wentylatory. 2. Winda przechodzi w stan jazdy pożarowej zjeżdża na parter i otwiera drzwi Sygnalizowanie uszkodzeń Żółta dioda AWARIA sygnalizuje miganiem pojawienie się awarii w centrali, liniach lub zasilaniu. Jednocześnie uruchamiany jest brzęczyk. Aby potwierdzić zauważenie sygnalizacji i wyłączyć brzęczyk należy nacisnąć przycisk POTWIERDZENIE. Brzęczyk zostanie wyłączony, a dioda będzie świecić stale sygnalizując awarię aż do jej usunięcia. Pojawienie się kolejnej awarii spowoduje ponowne miganie diody i uruchomienie brzęczyka. W przypadku awarii zasilania sieciowego sygnalizacja jest opóźniana o zaprogramowany czas. Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 17
18 6. Przeglądy i konserwacja Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 w zakresie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. Rok 2009 Nr 109 Poz. 719) 3 pkt 2 i 3 wskazuje: - Urządzenia przeciwpożarowe i gaśnice powinny być poddawane przeglądom technicznym i czynnościom konserwacyjnym zgodnie z zasadami określonymi w Polskich Normach dotyczących urządzeń przeciwpożarowych i gaśnic, w odnośnej dokumentacji techniczno-ruchowej oraz instrukcjach obsługi. - Przeglądy techniczne i czynności konserwacyjne, o których mowa w ust. 2, powinny być przeprowadzane w okresach i w sposób zgodny z instrukcją ustaloną przez producenta, nie rzadziej jednak niż raz w roku. Urządzenia systemu sygnalizacji pożaru należy konserwować : - centrala SSP, ROP, sygnalizatory min. co rok - czujki optyczne i termiczne min. co 6 miesięcy zgodnie z wytycznymi producenta zawartymi w Dokumentacji Techniczno-Ruchowej oraz instrukcjach obsługi. Zarządca obiektu powinien posiadać na obiekcie Dziennik Konserwacji Systemu Sygnalizacji Pożaru który powinien zawierać: - zestawienie elementów składowych systemu; - plan rozmieszczenia elementów; - rejestr prac konserwacyjno remontowych. Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 18

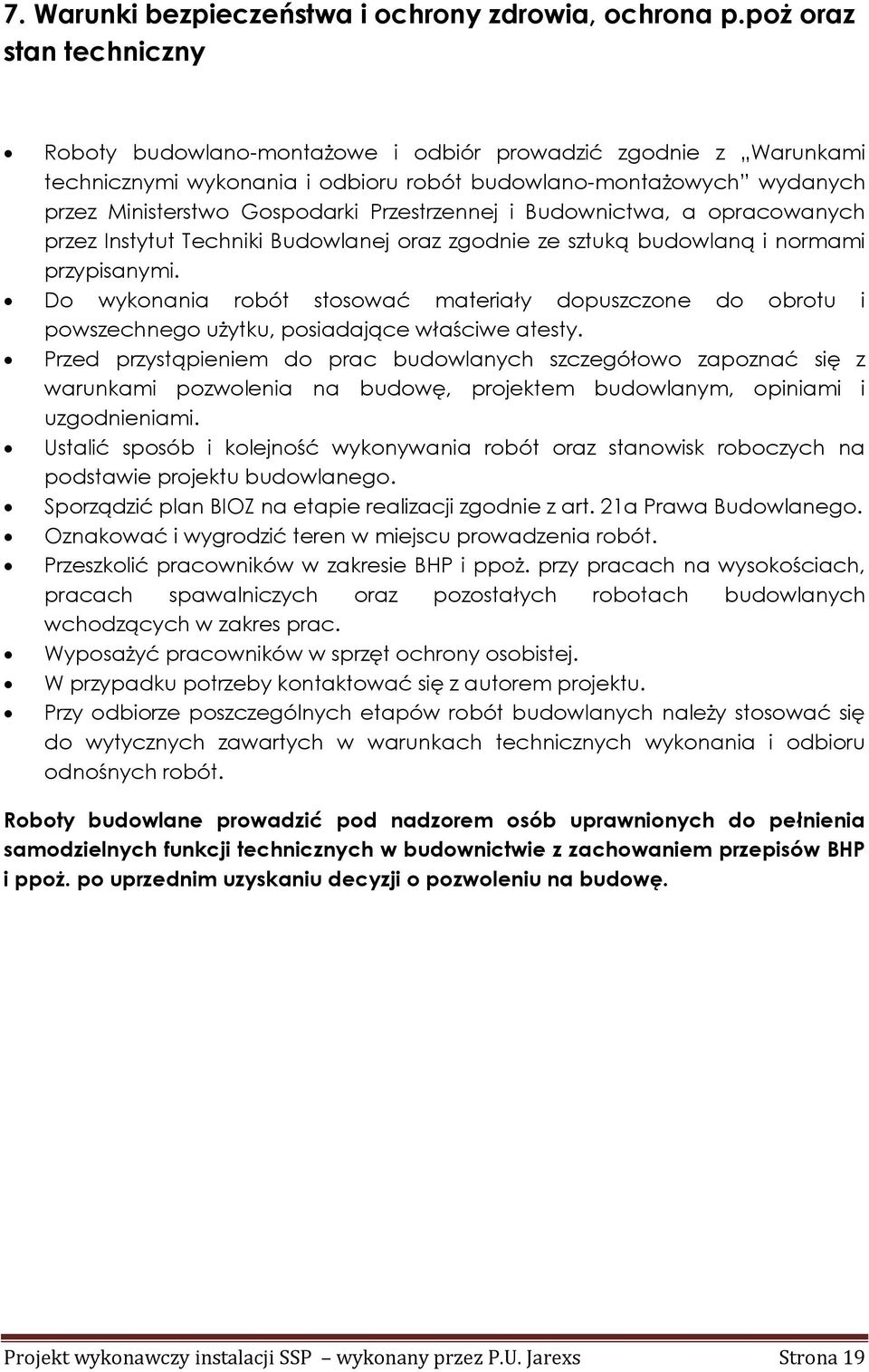

19 7. Warunki bezpieczeństwa i ochrony zdrowia, ochrona p.poż oraz stan techniczny Roboty budowlano-montażowe i odbiór prowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych wydanych przez Ministerstwo Gospodarki Przestrzennej i Budownictwa, a opracowanych przez Instytut Techniki Budowlanej oraz zgodnie ze sztuką budowlaną i normami przypisanymi. Do wykonania robót stosować materiały dopuszczone do obrotu i powszechnego użytku, posiadające właściwe atesty. Przed przystąpieniem do prac budowlanych szczegółowo zapoznać się z warunkami pozwolenia na budowę, projektem budowlanym, opiniami i uzgodnieniami. Ustalić sposób i kolejność wykonywania robót oraz stanowisk roboczych na podstawie projektu budowlanego. Sporządzić plan BIOZ na etapie realizacji zgodnie z art. 21a Prawa Budowlanego. Oznakować i wygrodzić teren w miejscu prowadzenia robót. Przeszkolić pracowników w zakresie BHP i ppoż. przy pracach na wysokościach, pracach spawalniczych oraz pozostałych robotach budowlanych wchodzących w zakres prac. Wyposażyć pracowników w sprzęt ochrony osobistej. W przypadku potrzeby kontaktować się z autorem projektu. Przy odbiorze poszczególnych etapów robót budowlanych należy stosować się do wytycznych zawartych w warunkach technicznych wykonania i odbioru odnośnych robót. Roboty budowlane prowadzić pod nadzorem osób uprawnionych do pełnienia samodzielnych funkcji technicznych w budownictwie z zachowaniem przepisów BHP i ppoż. po uprzednim uzyskaniu decyzji o pozwoleniu na budowę. Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 19

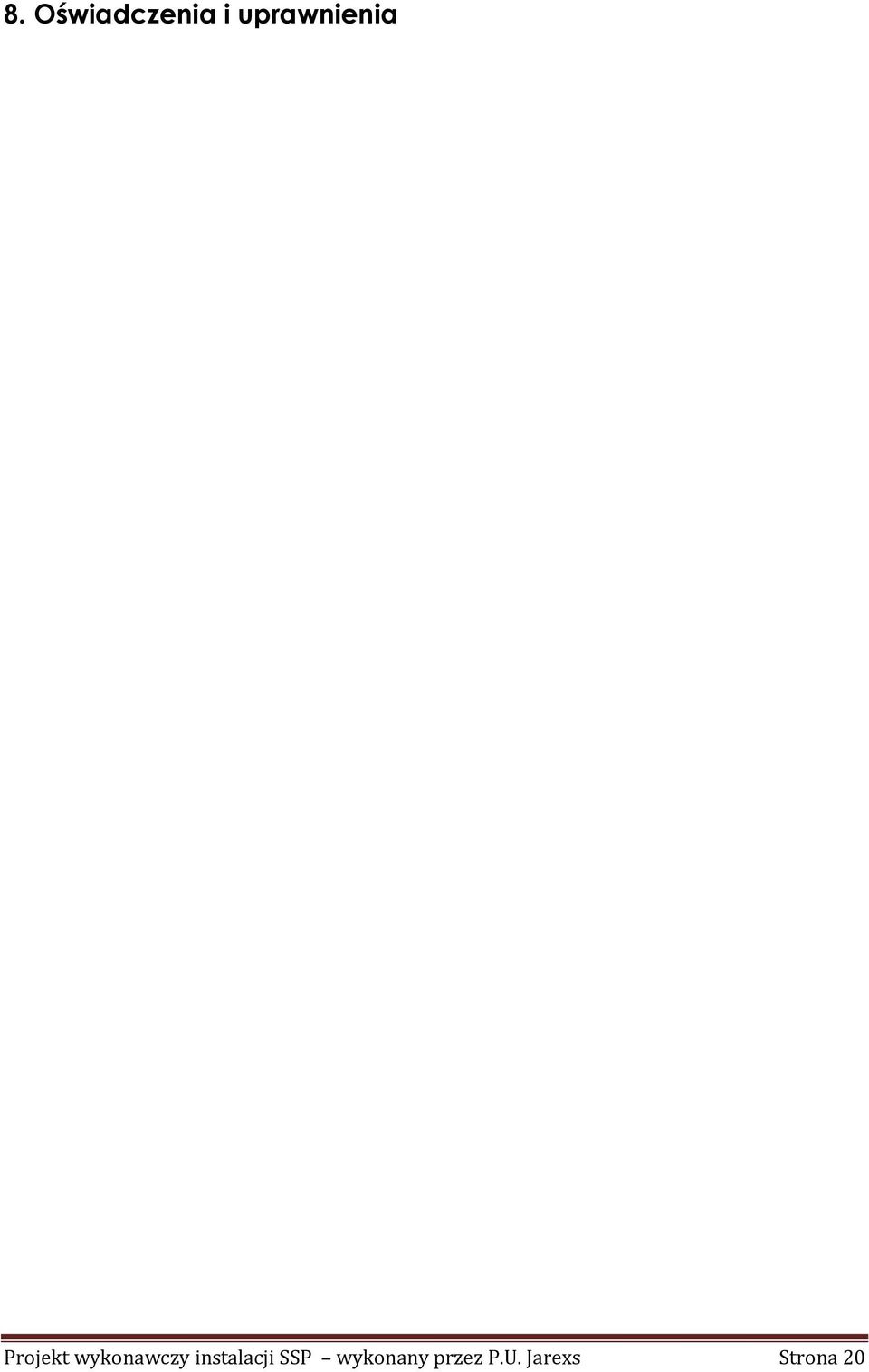

20 8. Oświadczenia i uprawnienia Projekt wykonawczy instalacji SSP wykonany przez P.U. Jarexs Strona 20
