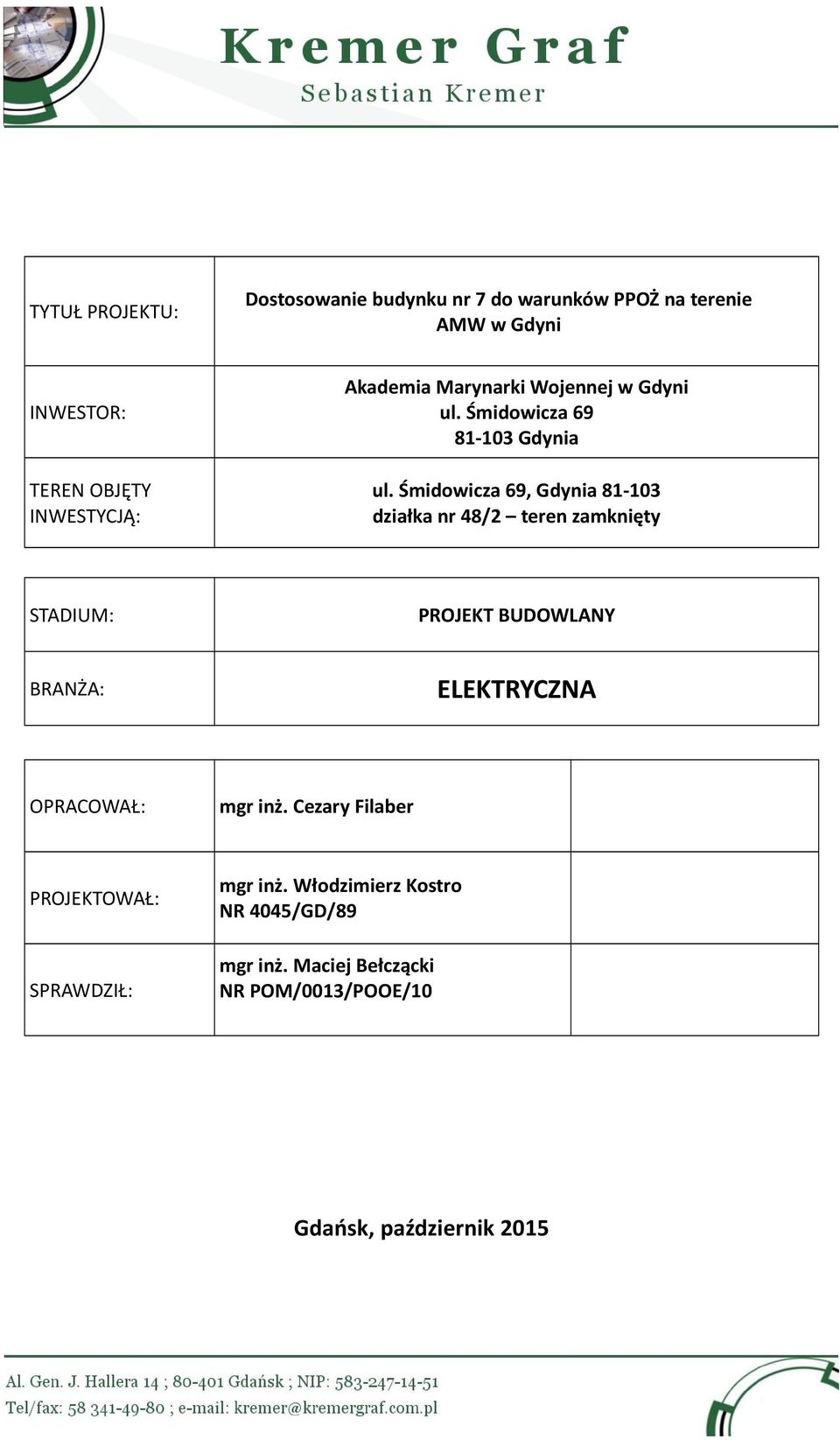

7 TYTUŁ PROJEKTU: Dostosowanie budynku nr 7 do warunków PPOŻ na terenie AMW w Gdyni INWESTOR: TEREN OBJĘTY INWESTYCJĄ: Akademia Marynarki Wojennej w Gdyni ul. Śmidowicza Gdynia ul. Śmidowicza 69, Gdynia działka nr 48/2 teren zamknięty STADIUM: PROJEKT BUDOWLANY BRANŻA: ELEKTRYCZNA OPRACOWAŁ: mgr inż. Cezary Filaber PROJEKTOWAŁ: SPRAWDZIŁ: mgr inż. Włodzimierz Kostro NR 4045/GD/89 mgr inż. Maciej Bełczącki NR POM/0013/POOE/10 Gdańsk, październik 2015

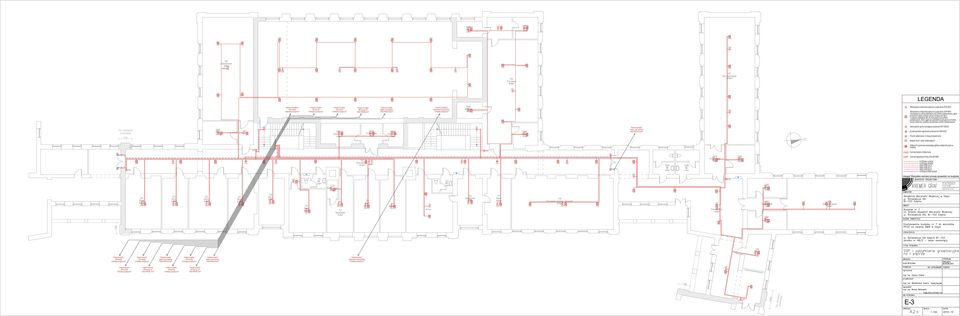

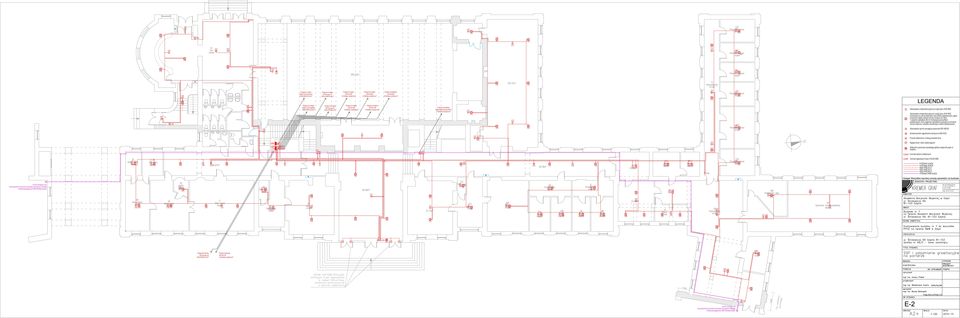

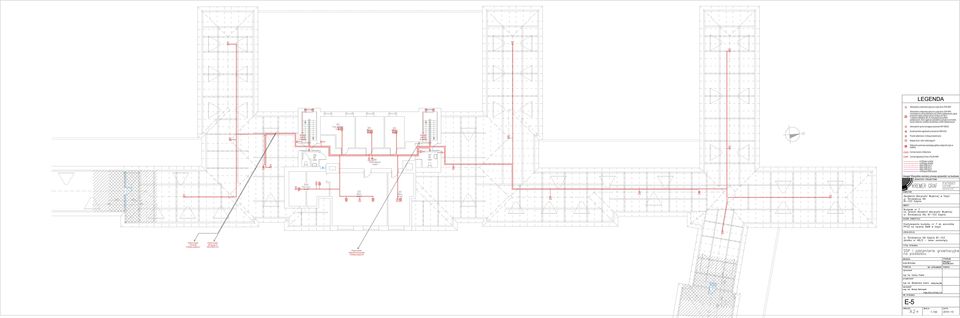

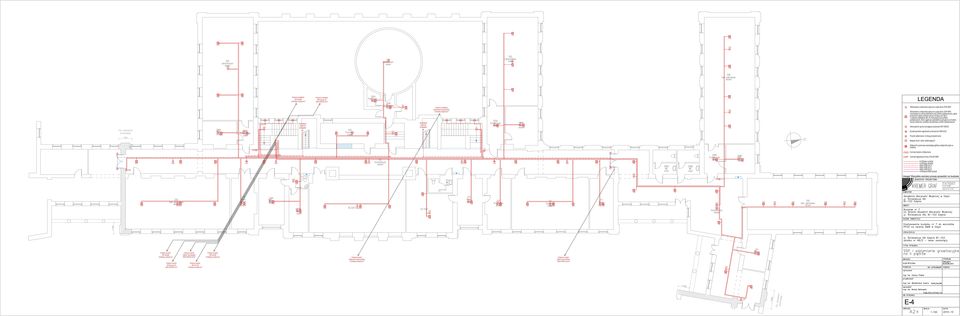

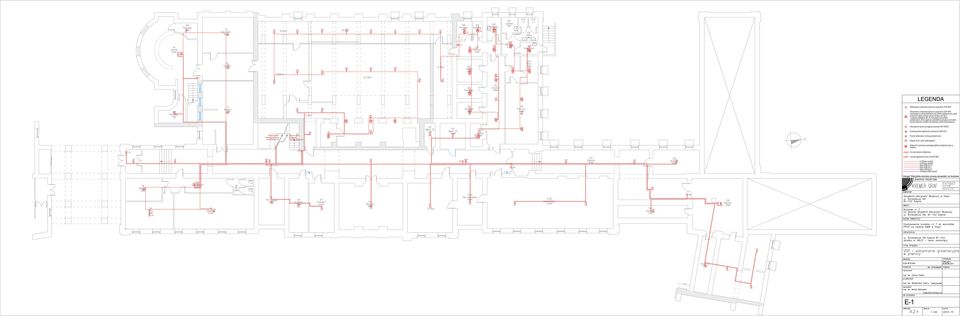

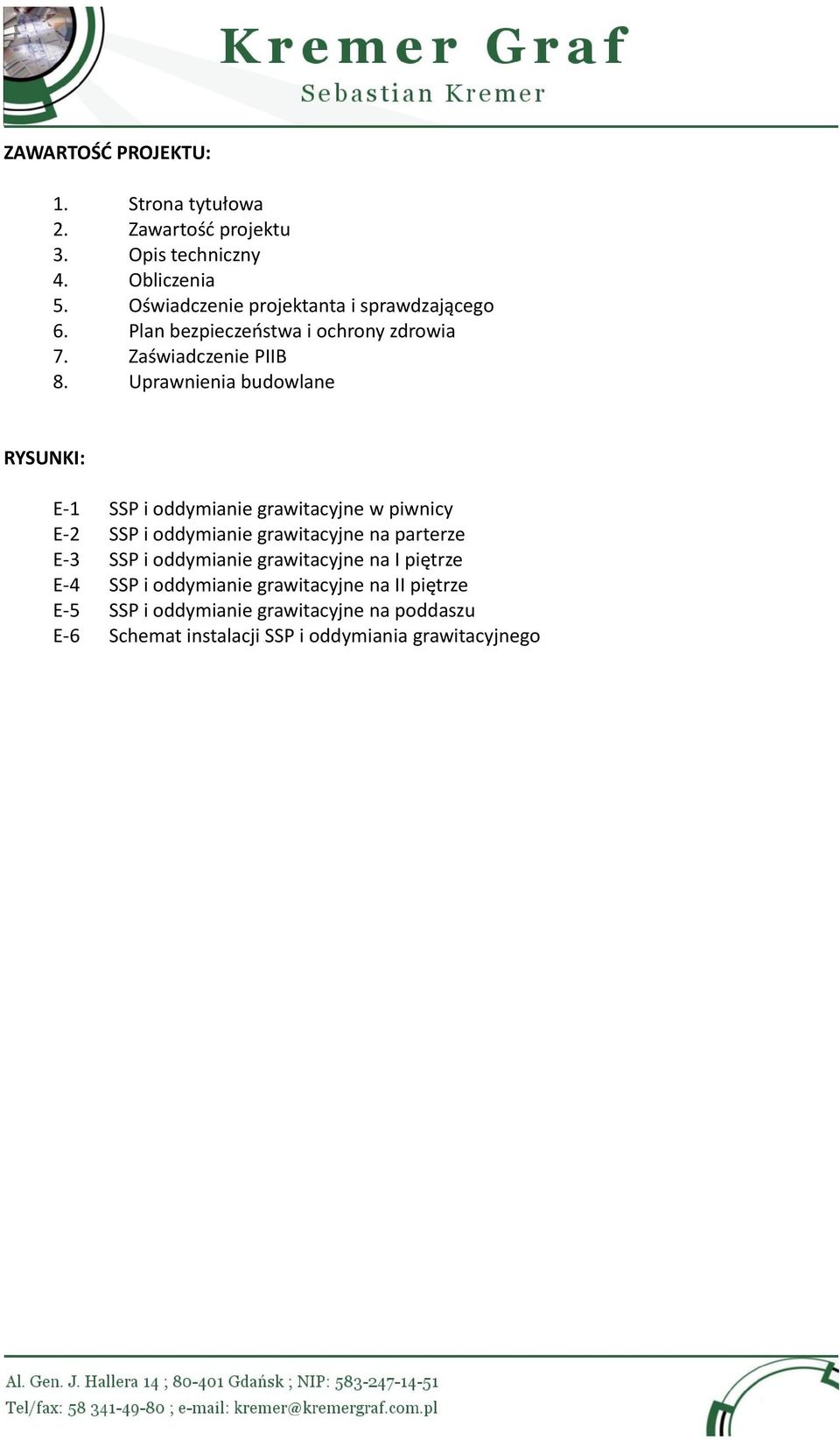

8 ZAWARTOŚĆ PROJEKTU: 1. Strona tytułowa 2. Zawartość projektu 3. Opis techniczny 4. Obliczenia 5. Oświadczenie projektanta i sprawdzającego 6. Plan bezpieczeństwa i ochrony zdrowia 7. Zaświadczenie PIIB 8. Uprawnienia budowlane RYSUNKI: E-1 SSP i oddymianie grawitacyjne w piwnicy E-2 SSP i oddymianie grawitacyjne na parterze E-3 SSP i oddymianie grawitacyjne na I piętrze E-4 SSP i oddymianie grawitacyjne na II piętrze E-5 SSP i oddymianie grawitacyjne na poddaszu E-6 Schemat instalacji SSP i oddymiania grawitacyjnego

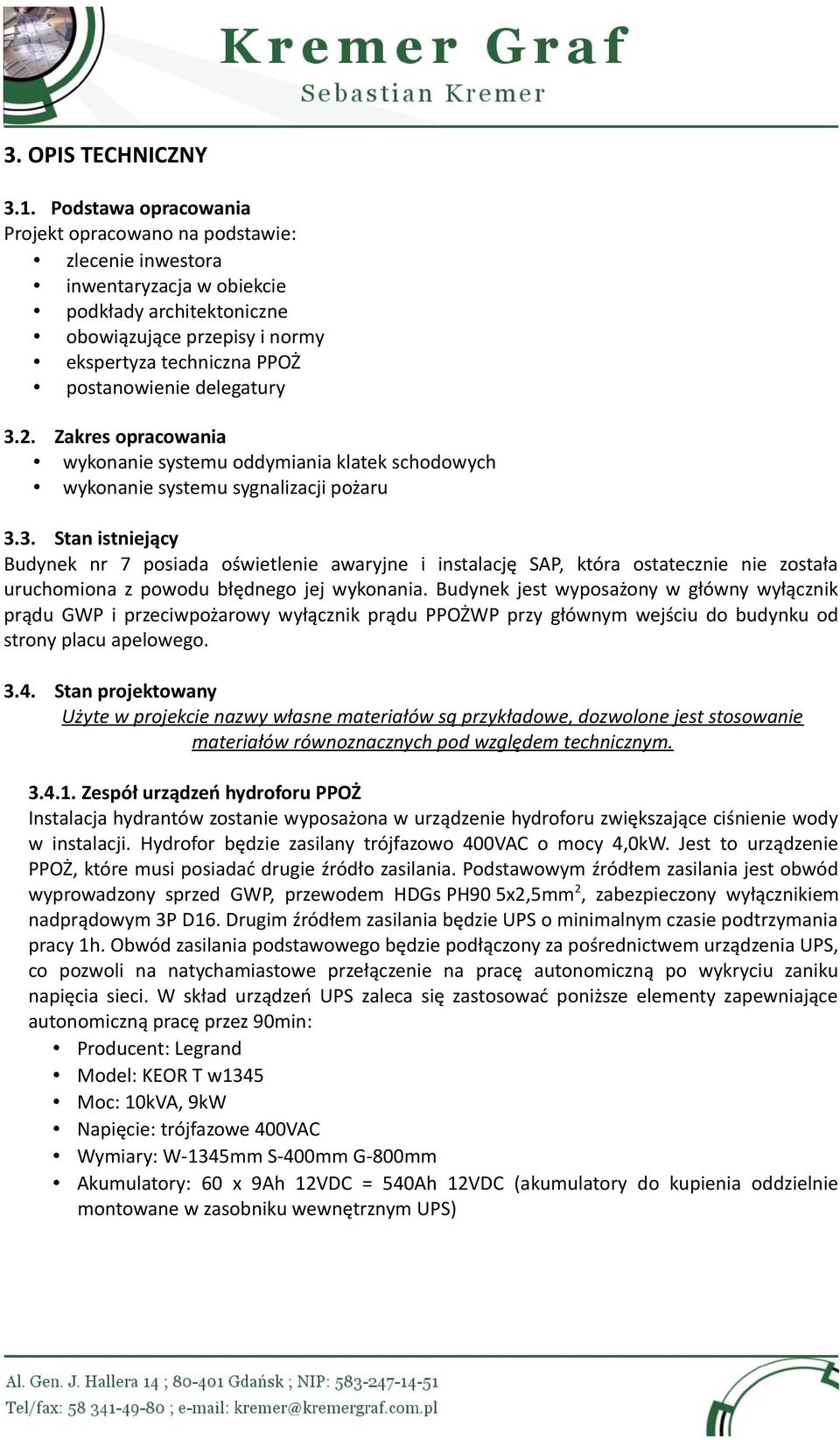

9 3. OPIS TECHNICZNY 3.1. Podstawa opracowania Projekt opracowano na podstawie: zlecenie inwestora inwentaryzacja w obiekcie podkłady architektoniczne obowiązujące przepisy i normy ekspertyza techniczna PPOŻ postanowienie delegatury 3.2. Zakres opracowania wykonanie systemu oddymiania klatek schodowych wykonanie systemu sygnalizacji pożaru 3.3. Stan istniejący Budynek nr 7 posiada oświetlenie awaryjne i instalację SAP, która ostatecznie nie została uruchomiona z powodu błędnego jej wykonania. Budynek jest wyposażony w główny wyłącznik prądu GWP i przeciwpożarowy wyłącznik prądu PPOŻWP przy głównym wejściu do budynku od strony placu apelowego Stan projektowany Użyte w projekcie nazwy własne materiałów są przykładowe, dozwolone jest stosowanie materiałów równoznacznych pod względem technicznym Zespół urządzeń hydroforu PPOŻ Instalacja hydrantów zostanie wyposażona w urządzenie hydroforu zwiększające ciśnienie wody w instalacji. Hydrofor będzie zasilany trójfazowo 400VAC o mocy 4,0kW. Jest to urządzenie PPOŻ, które musi posiadać drugie źródło zasilania. Podstawowym źródłem zasilania jest obwód wyprowadzony sprzed GWP, przewodem HDGs PH90 5x2,5mm 2, zabezpieczony wyłącznikiem nadprądowym 3P D16. Drugim źródłem zasilania będzie UPS o minimalnym czasie podtrzymania pracy 1h. Obwód zasilania podstawowego będzie podłączony za pośrednictwem urządzenia UPS, co pozwoli na natychamiastowe przełączenie na pracę autonomiczną po wykryciu zaniku napięcia sieci. W skład urządzeń UPS zaleca się zastosować poniższe elementy zapewniające autonomiczną pracę przez 90min: Producent: Legrand Model: KEOR T w1345 Moc: 10kVA, 9kW Napięcie: trójfazowe 400VAC Wymiary: W-1345mm S-400mm G-800mm Akumulatory: 60 x 9Ah 12VDC = 540Ah 12VDC (akumulatory do kupienia oddzielnie montowane w zasobniku wewnętrznym UPS)

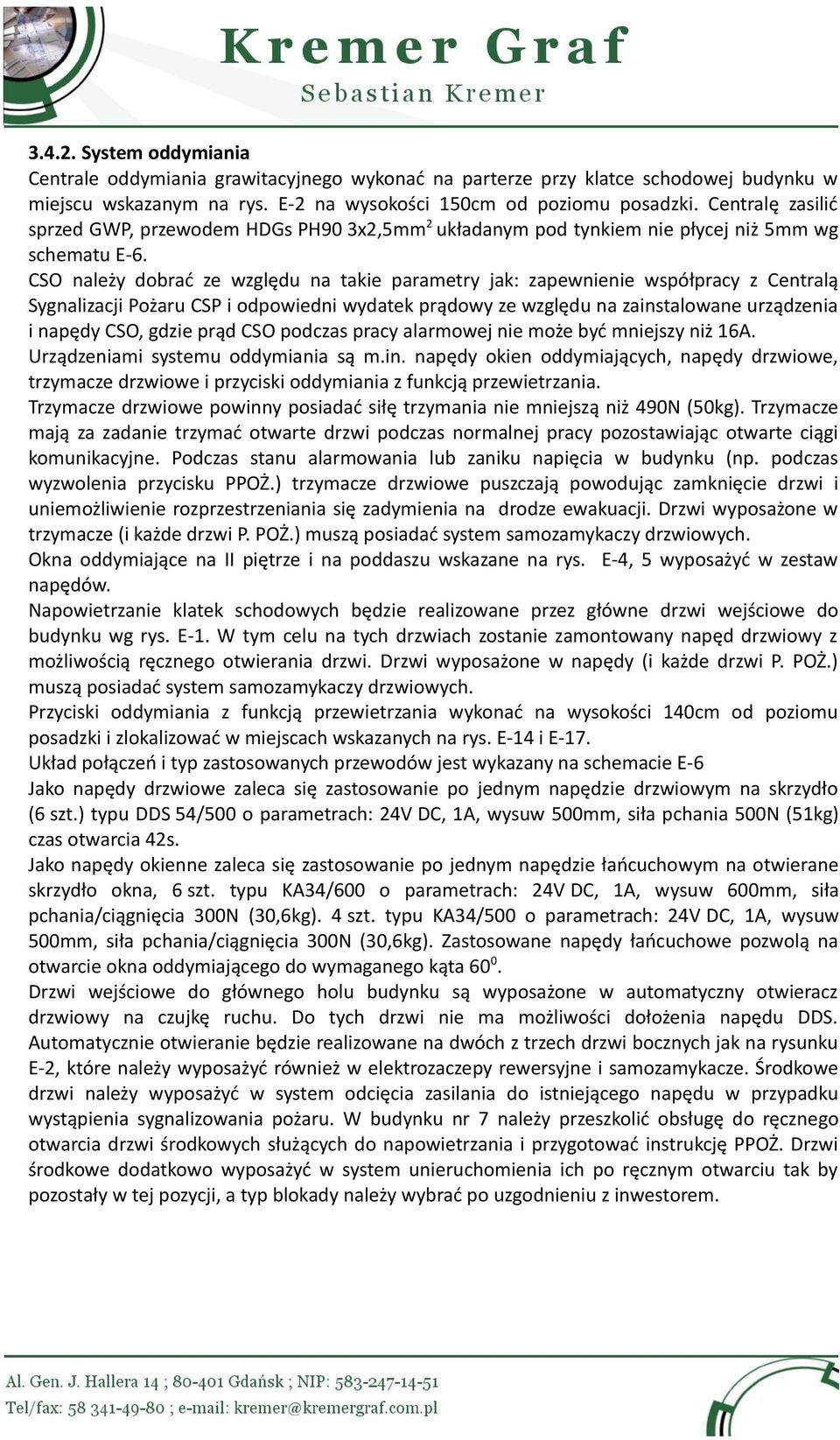

10 System oddymiania Centrale oddymiania grawitacyjnego wykonać na parterze przy klatce schodowej budynku w miejscu wskazanym na rys. E-2 na wysokości 150cm od poziomu posadzki. Centralę zasilić sprzed GWP, przewodem HDGs PH90 3x2,5mm 2 układanym pod tynkiem nie płycej niż 5mm wg schematu E-6. CSO należy dobrać ze względu na takie parametry jak: zapewnienie współpracy z Centralą Sygnalizacji Pożaru CSP i odpowiedni wydatek prądowy ze względu na zainstalowane urządzenia i napędy CSO, gdzie prąd CSO podczas pracy alarmowej nie może być mniejszy niż 16A. Urządzeniami systemu oddymiania są m.in. napędy okien oddymiających, napędy drzwiowe, trzymacze drzwiowe i przyciski oddymiania z funkcją przewietrzania. Trzymacze drzwiowe powinny posiadać siłę trzymania nie mniejszą niż 490N (50kg). Trzymacze mają za zadanie trzymać otwarte drzwi podczas normalnej pracy pozostawiając otwarte ciągi komunikacyjne. Podczas stanu alarmowania lub zaniku napięcia w budynku (np. podczas wyzwolenia przycisku PPOŻ.) trzymacze drzwiowe puszczają powodując zamknięcie drzwi i uniemożliwienie rozprzestrzeniania się zadymienia na drodze ewakuacji. Drzwi wyposażone w trzymacze (i każde drzwi P. POŻ.) muszą posiadać system samozamykaczy drzwiowych. Okna oddymiające na II piętrze i na poddaszu wskazane na rys. E-4, 5 wyposażyć w zestaw napędów. Napowietrzanie klatek schodowych będzie realizowane przez główne drzwi wejściowe do budynku wg rys. E-1. W tym celu na tych drzwiach zostanie zamontowany napęd drzwiowy z możliwością ręcznego otwierania drzwi. Drzwi wyposażone w napędy (i każde drzwi P. POŻ.) muszą posiadać system samozamykaczy drzwiowych. Przyciski oddymiania z funkcją przewietrzania wykonać na wysokości 140cm od poziomu posadzki i zlokalizować w miejscach wskazanych na rys. E-14 i E-17. Układ połączeń i typ zastosowanych przewodów jest wykazany na schemacie E-6 Jako napędy drzwiowe zaleca się zastosowanie po jednym napędzie drzwiowym na skrzydło (6 szt.) typu DDS 54/500 o parametrach: 24V DC, 1A, wysuw 500mm, siła pchania 500N (51kg) czas otwarcia 42s. Jako napędy okienne zaleca się zastosowanie po jednym napędzie łańcuchowym na otwierane skrzydło okna, 6 szt. typu KA34/600 o parametrach: 24V DC, 1A, wysuw 600mm, siła pchania/ciągnięcia 300N (30,6kg). 4 szt. typu KA34/500 o parametrach: 24V DC, 1A, wysuw 500mm, siła pchania/ciągnięcia 300N (30,6kg). Zastosowane napędy łańcuchowe pozwolą na otwarcie okna oddymiającego do wymaganego kąta Drzwi wejściowe do głównego holu budynku są wyposażone w automatyczny otwieracz drzwiowy na czujkę ruchu. Do tych drzwi nie ma możliwości dołożenia napędu DDS. Automatycznie otwieranie będzie realizowane na dwóch z trzech drzwi bocznych jak na rysunku E-2, które należy wyposażyć również w elektrozaczepy rewersyjne i samozamykacze. Środkowe drzwi należy wyposażyć w system odcięcia zasilania do istniejącego napędu w przypadku wystąpienia sygnalizowania pożaru. W budynku nr 7 należy przeszkolić obsługę do ręcznego otwarcia drzwi środkowych służących do napowietrzania i przygotować instrukcję PPOŻ. Drzwi środkowe dodatkowo wyposażyć w system unieruchomienia ich po ręcznym otwarciu tak by pozostały w tej pozycji, a typ blokady należy wybrać po uzgodnieniu z inwestorem.

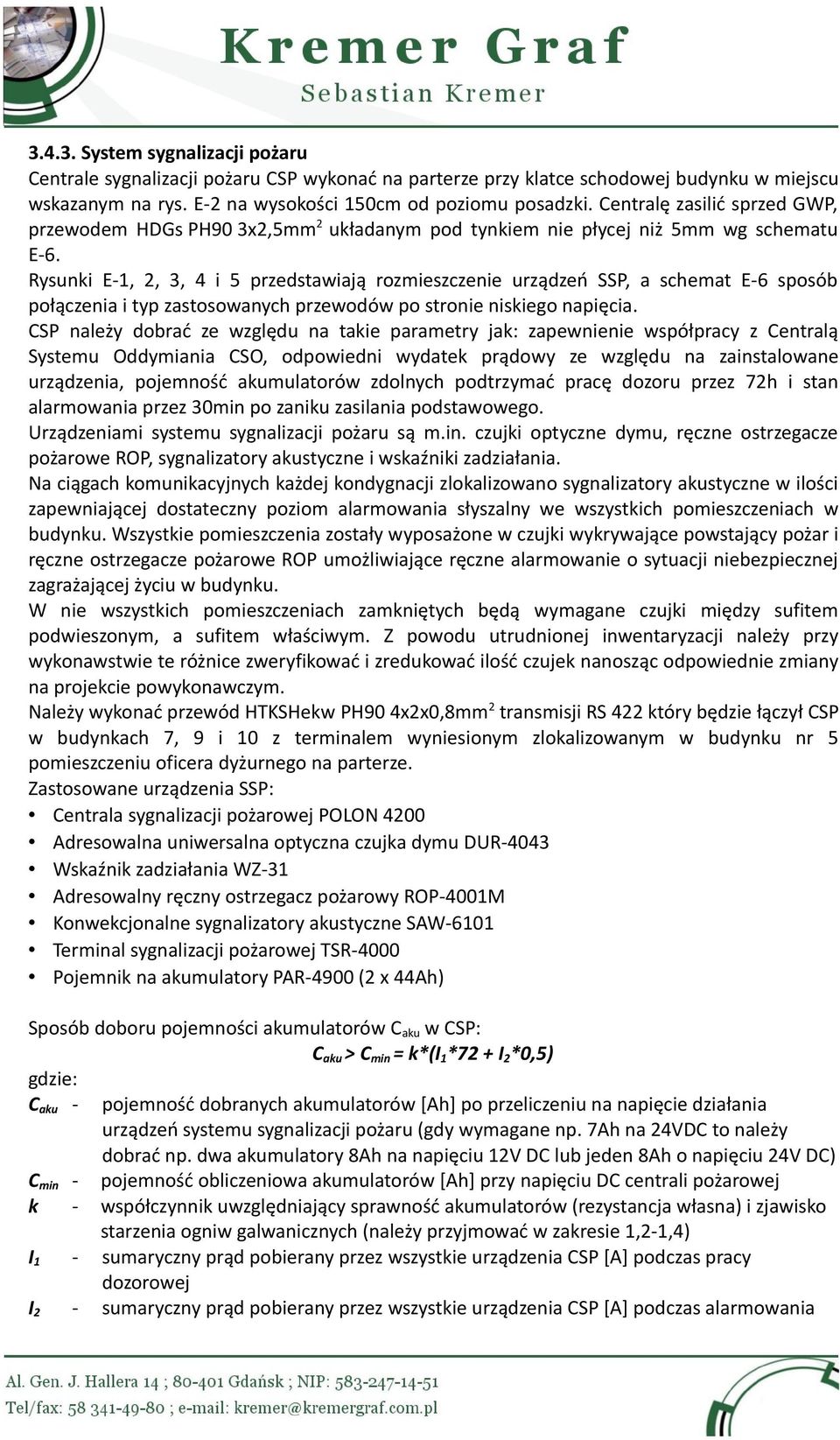

11 System sygnalizacji pożaru Centrale sygnalizacji pożaru CSP wykonać na parterze przy klatce schodowej budynku w miejscu wskazanym na rys. E-2 na wysokości 150cm od poziomu posadzki. Centralę zasilić sprzed GWP, przewodem HDGs PH90 3x2,5mm 2 układanym pod tynkiem nie płycej niż 5mm wg schematu E-6. Rysunki E-1, 2, 3, 4 i 5 przedstawiają rozmieszczenie urządzeń SSP, a schemat E-6 sposób połączenia i typ zastosowanych przewodów po stronie niskiego napięcia. CSP należy dobrać ze względu na takie parametry jak: zapewnienie współpracy z Centralą Systemu Oddymiania CSO, odpowiedni wydatek prądowy ze względu na zainstalowane urządzenia, pojemność akumulatorów zdolnych podtrzymać pracę dozoru przez 72h i stan alarmowania przez 30min po zaniku zasilania podstawowego. Urządzeniami systemu sygnalizacji pożaru są m.in. czujki optyczne dymu, ręczne ostrzegacze pożarowe ROP, sygnalizatory akustyczne i wskaźniki zadziałania. Na ciągach komunikacyjnych każdej kondygnacji zlokalizowano sygnalizatory akustyczne w ilości zapewniającej dostateczny poziom alarmowania słyszalny we wszystkich pomieszczeniach w budynku. Wszystkie pomieszczenia zostały wyposażone w czujki wykrywające powstający pożar i ręczne ostrzegacze pożarowe ROP umożliwiające ręczne alarmowanie o sytuacji niebezpiecznej zagrażającej życiu w budynku. W nie wszystkich pomieszczeniach zamkniętych będą wymagane czujki między sufitem podwieszonym, a sufitem właściwym. Z powodu utrudnionej inwentaryzacji należy przy wykonawstwie te różnice zweryfikować i zredukować ilość czujek nanosząc odpowiednie zmiany na projekcie powykonawczym. Należy wykonać przewód HTKSHekw PH90 4x2x0,8mm 2 transmisji RS 422 który będzie łączył CSP w budynkach 7, 9 i 10 z terminalem wyniesionym zlokalizowanym w budynku nr 5 pomieszczeniu oficera dyżurnego na parterze. Zastosowane urządzenia SSP: Centrala sygnalizacji pożarowej POLON 4200 Adresowalna uniwersalna optyczna czujka dymu DUR-4043 Wskaźnik zadziałania WZ-31 Adresowalny ręczny ostrzegacz pożarowy ROP-4001M Konwekcjonalne sygnalizatory akustyczne SAW-6101 Terminal sygnalizacji pożarowej TSR-4000 Pojemnik na akumulatory PAR-4900 (2 x 44Ah) Sposób doboru pojemności akumulatorów C aku w CSP: C aku > C min = k*(i 1 *72 + I 2 *0,5) gdzie: C aku - pojemność dobranych akumulatorów [Ah] po przeliczeniu na napięcie działania urządzeń systemu sygnalizacji pożaru (gdy wymagane np. 7Ah na 24VDC to należy dobrać np. dwa akumulatory 8Ah na napięciu 12V DC lub jeden 8Ah o napięciu 24V DC) C min - pojemność obliczeniowa akumulatorów [Ah] przy napięciu DC centrali pożarowej k - współczynnik uwzględniający sprawność akumulatorów (rezystancja własna) i zjawisko starzenia ogniw galwanicznych (należy przyjmować w zakresie 1,2-1,4) I 1 - sumaryczny prąd pobierany przez wszystkie urządzenia CSP [A] podczas pracy dozorowej I 2 - sumaryczny prąd pobierany przez wszystkie urządzenia CSP [A] podczas alarmowania

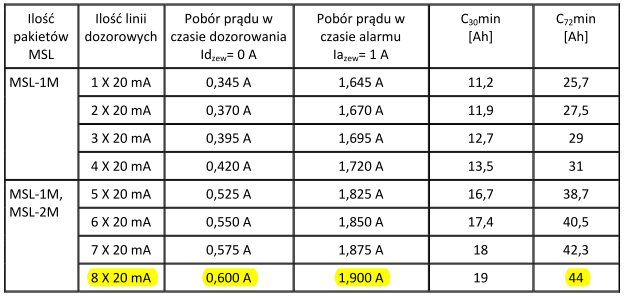

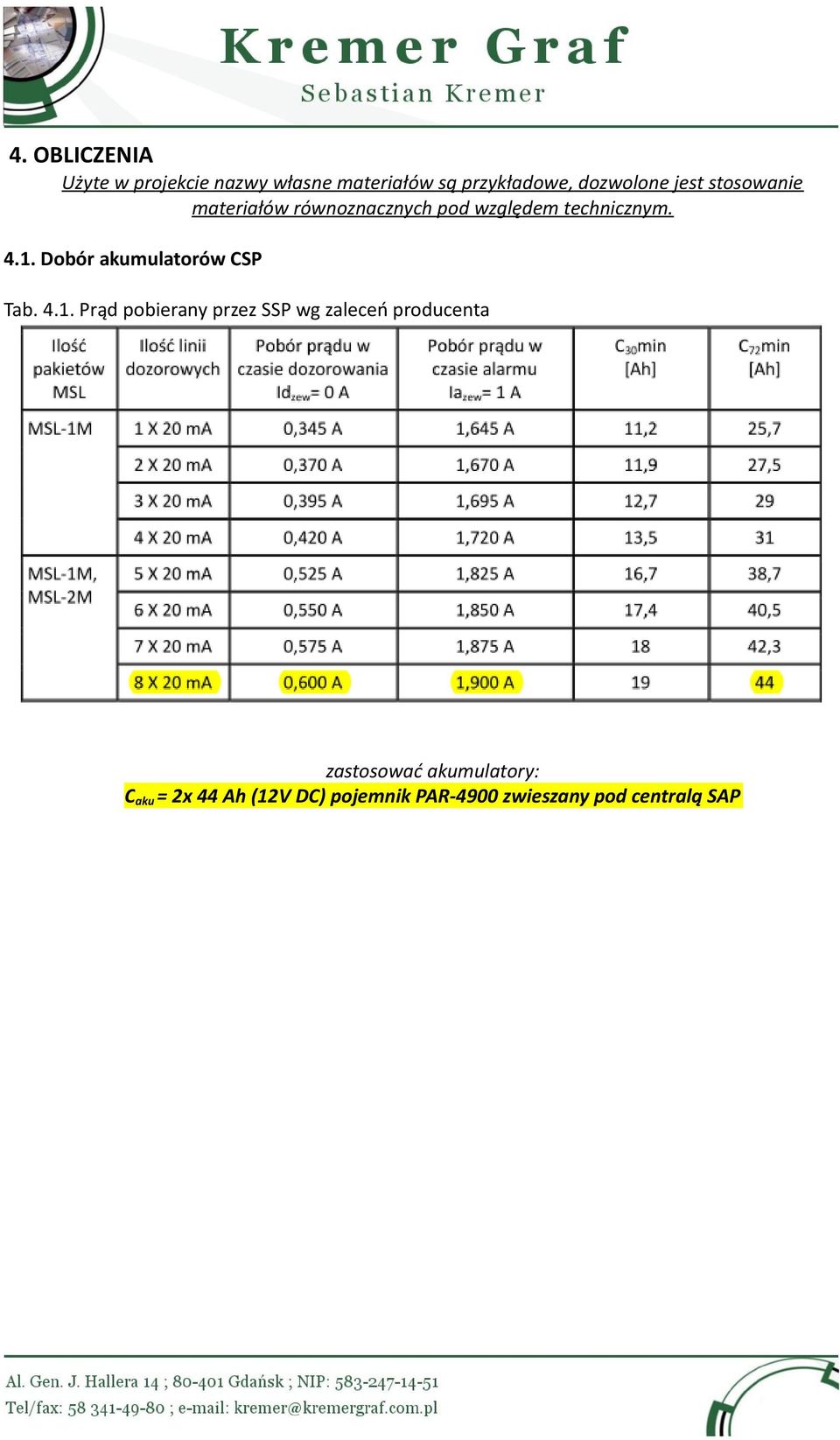

12 4. OBLICZENIA Użyte w projekcie nazwy własne materiałów są przykładowe, dozwolone jest stosowanie materiałów równoznacznych pod względem technicznym Dobór akumulatorów CSP Tab Prąd pobierany przez SSP wg zaleceń producenta zastosować akumulatory: C aku = 2x 44 Ah (12V DC) pojemnik PAR-4900 zwieszany pod centralą SAP

13 4.2. Uwagi końcowe Całość robót wykonać zgodnie z niniejszym opracowaniem oraz obowiązującymi normami i przepisami. Trasy prowadzenia przewodów i kabli elektrycznych należy planować wg rysunku 4.1. Wszystkie przepusty i przejścia przez elementy oddzielenia pożarowego należy zabezpieczyć w klasie odporności ogniowej EI określonym w opracowaniu Architektonicznym. Rys Układanie przewodów instalacyjnych

14 5. Oświadczenie projektanta i sprawdzającego Gdańsk, październik 2015 r. Oświadczenie Projektanta Oświadczam, że projekt budowlany branży elektrycznej: Dostosowanie budynku nr 7 do warunków PPOŻ na terenie AMW w Gdyni sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. mgr inż. Włodzimierz Kostro nr upr. 4045/Gd/89 Pom. Okr. Izba Inż. Bud. nr POM/IE/2274/0 Oświadczenie sprawdzającego Oświadczam, że projekt budowlany branży elektrycznej: Dostosowanie budynku nr 7 do warunków PPOŻ na terenie AMW w Gdyni sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. mgr inż. Maciej Bełczącki NR POM/0013/POOE/10

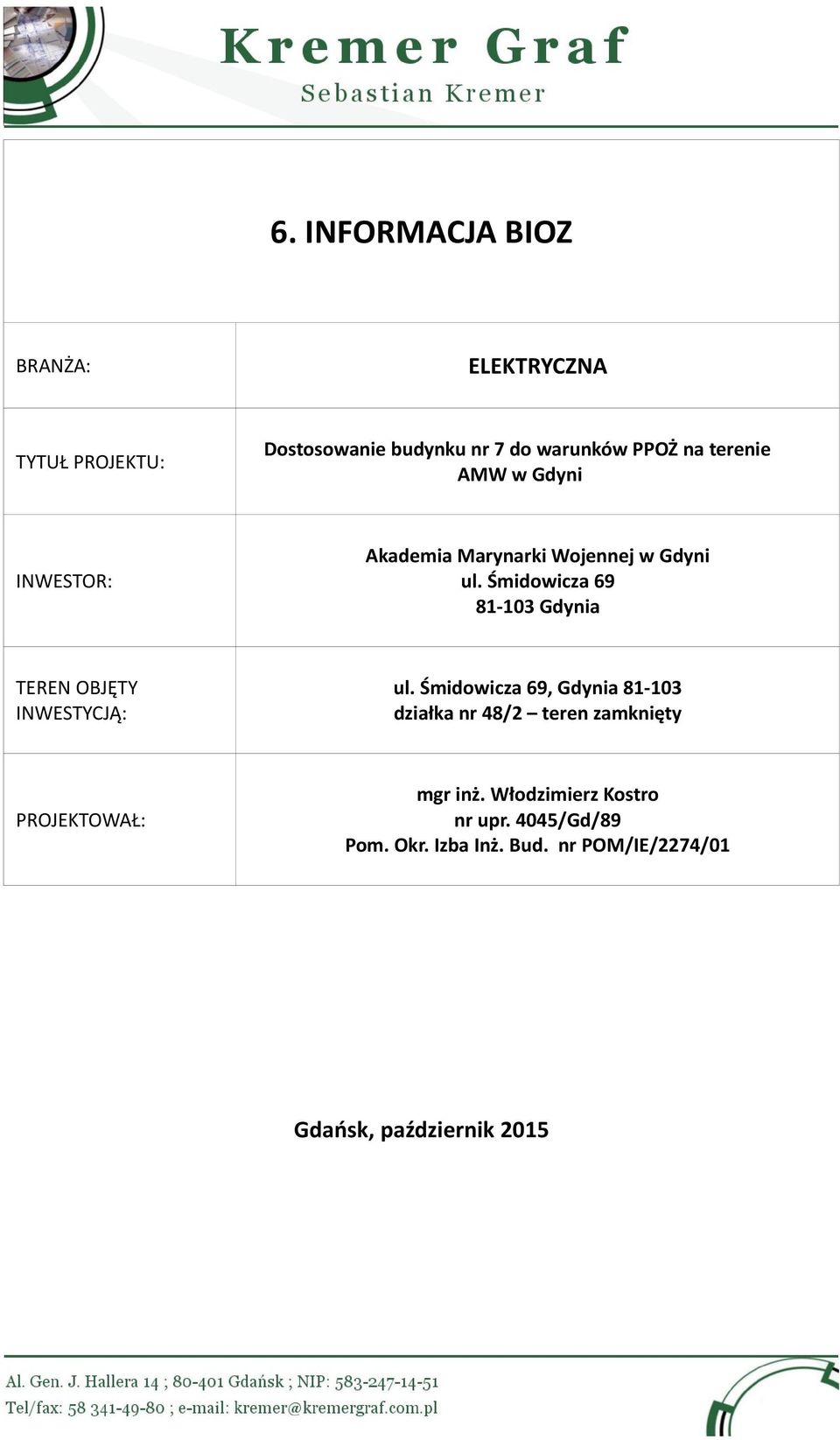

15 6. INFORMACJA BIOZ BRANŻA: ELEKTRYCZNA TYTUŁ PROJEKTU: Dostosowanie budynku nr 7 do warunków PPOŻ na terenie AMW w Gdyni INWESTOR: Akademia Marynarki Wojennej w Gdyni ul. Śmidowicza Gdynia TEREN OBJĘTY INWESTYCJĄ: ul. Śmidowicza 69, Gdynia działka nr 48/2 teren zamknięty PROJEKTOWAŁ: mgr inż. Włodzimierz Kostro nr upr. 4045/Gd/89 Pom. Okr. Izba Inż. Bud. nr POM/IE/2274/01 Gdańsk, październik 2015
