1 ESOP SERWIS DOKUMENTACJA TECHNICZNA Tytuł: Instalacja Wykrywania i Sygnalizacji Pożaru Lokalizacja Budynek sali konferencyjnej z zapleczem Warmińsko-Mazurskiego Urzędu Wojewódzkiego Olsztyn, Al. Piłsudskiego 7/9 Inwestor: Zakład Obsługi Warmińsko Mazurskiego Urzędu Wojewódzkiego Olsztyn, Al. Piłsudskiego 7/9 Wykonawca: ESOP-SERWIS Sp. z o.o. Dywity, ul. Sportowa 3 Projektował: mgr inż. Henryk Jacyszyn nr upr.d-856/03 Zatwierdził: mgr inż. Marek Pichłacz nr upr. 6/87/OL Projekt Nr UW//07 Egz. Nr

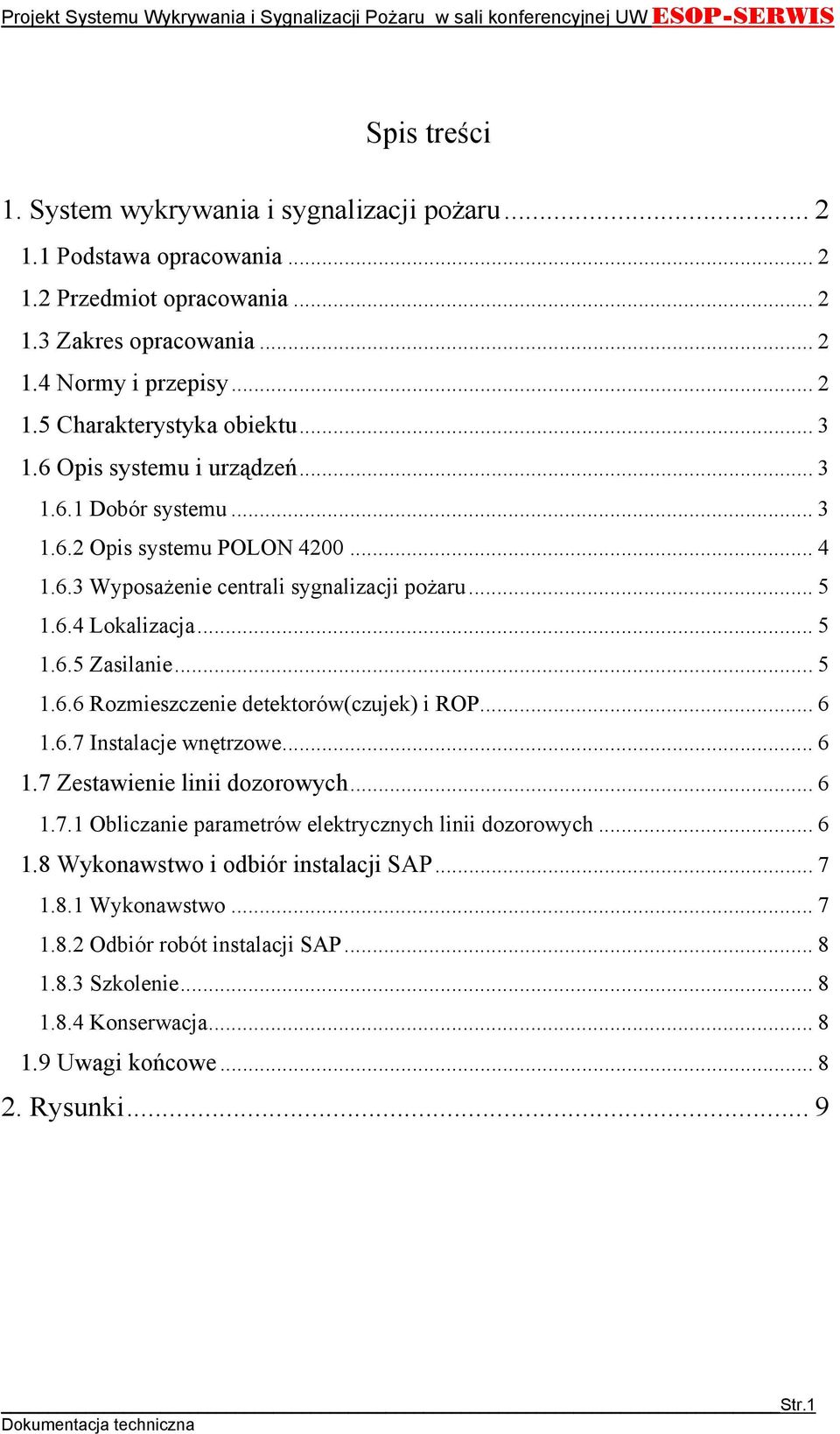

2 Spis treści. System wykrywania i sygnalizacji pożaru Podstawa opracowania Przedmiot opracowania Zakres opracowania Normy i przepisy Charakterystyka obiektu Opis systemu i urządzeń Dobór systemu Opis systemu POLON Wyposażenie centrali sygnalizacji pożaru Lokalizacja Zasilanie Rozmieszczenie detektorów(czujek) i ROP Instalacje wnętrzowe Zestawienie linii dozorowych Obliczanie parametrów elektrycznych linii dozorowych Wykonawstwo i odbiór instalacji SAP Wykonawstwo Odbiór robót instalacji SAP Szkolenie Konserwacja Uwagi końcowe Rysunki... 9 Str.

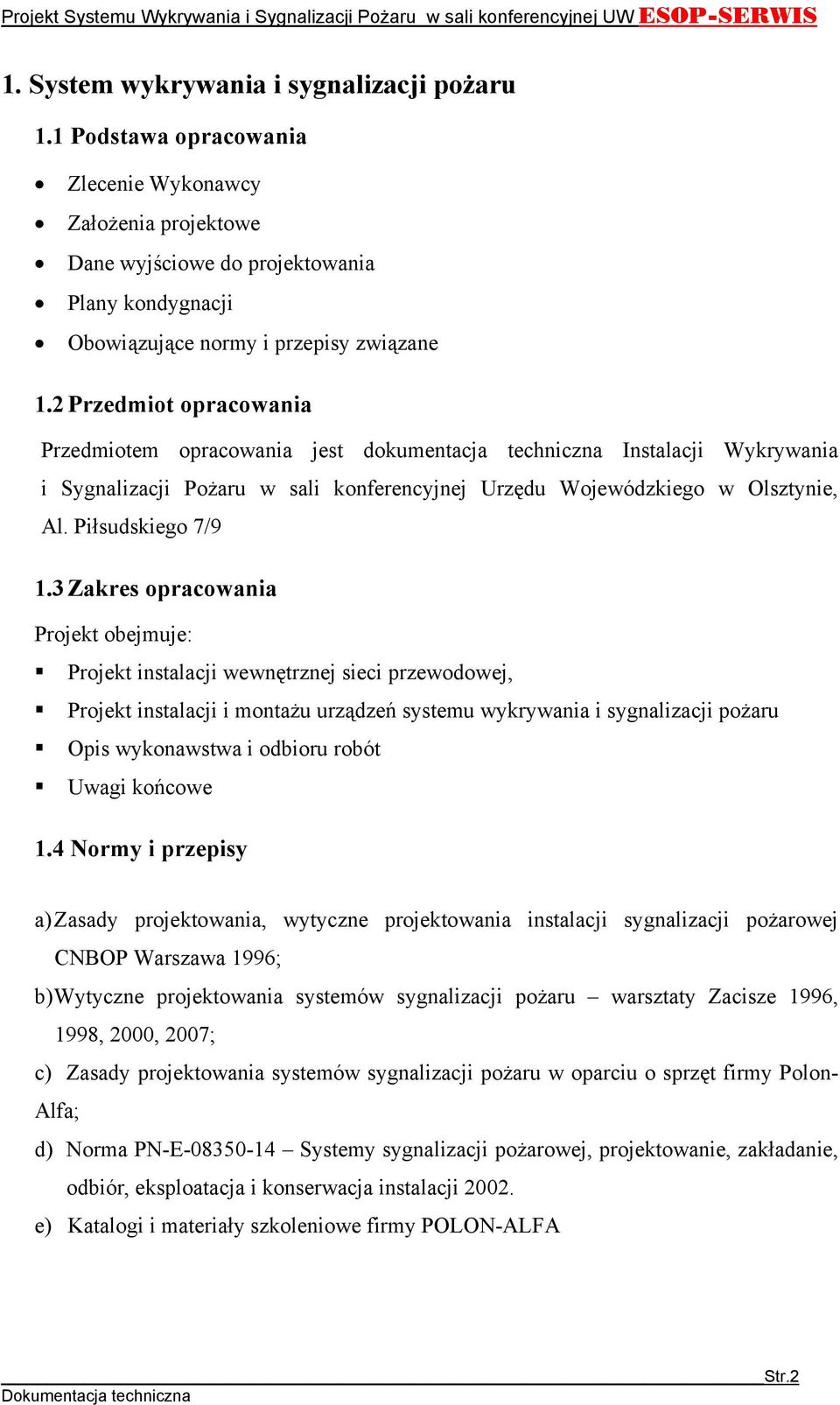

3 . System wykrywania i sygnalizacji pożaru. Podstawa opracowania Zlecenie Wykonawcy Założenia projektowe Dane wyjściowe do projektowania Plany kondygnacji Obowiązujące normy i przepisy związane.2 Przedmiot opracowania Przedmiotem opracowania jest dokumentacja techniczna Instalacji Wykrywania i Sygnalizacji Pożaru w sali konferencyjnej Urzędu Wojewódzkiego w Olsztynie, Al. Piłsudskiego 7/9.3 Zakres opracowania Projekt obejmuje: Projekt instalacji wewnętrznej sieci przewodowej, Projekt instalacji i montażu urządzeń systemu wykrywania i sygnalizacji pożaru Opis wykonawstwa i odbioru robót Uwagi końcowe.4 Normy i przepisy a) Zasady projektowania, wytyczne projektowania instalacji sygnalizacji pożarowej CNBOP Warszawa 996; b) Wytyczne projektowania systemów sygnalizacji pożaru warsztaty Zacisze 996, 998, 2000, 2007; c) Zasady projektowania systemów sygnalizacji pożaru w oparciu o sprzęt firmy Polon- Alfa; d) Norma PN-E Systemy sygnalizacji pożarowej, projektowanie, zakładanie, odbiór, eksploatacja i konserwacja instalacji e) Katalogi i materiały szkoleniowe firmy POLON-ALFA Str.2

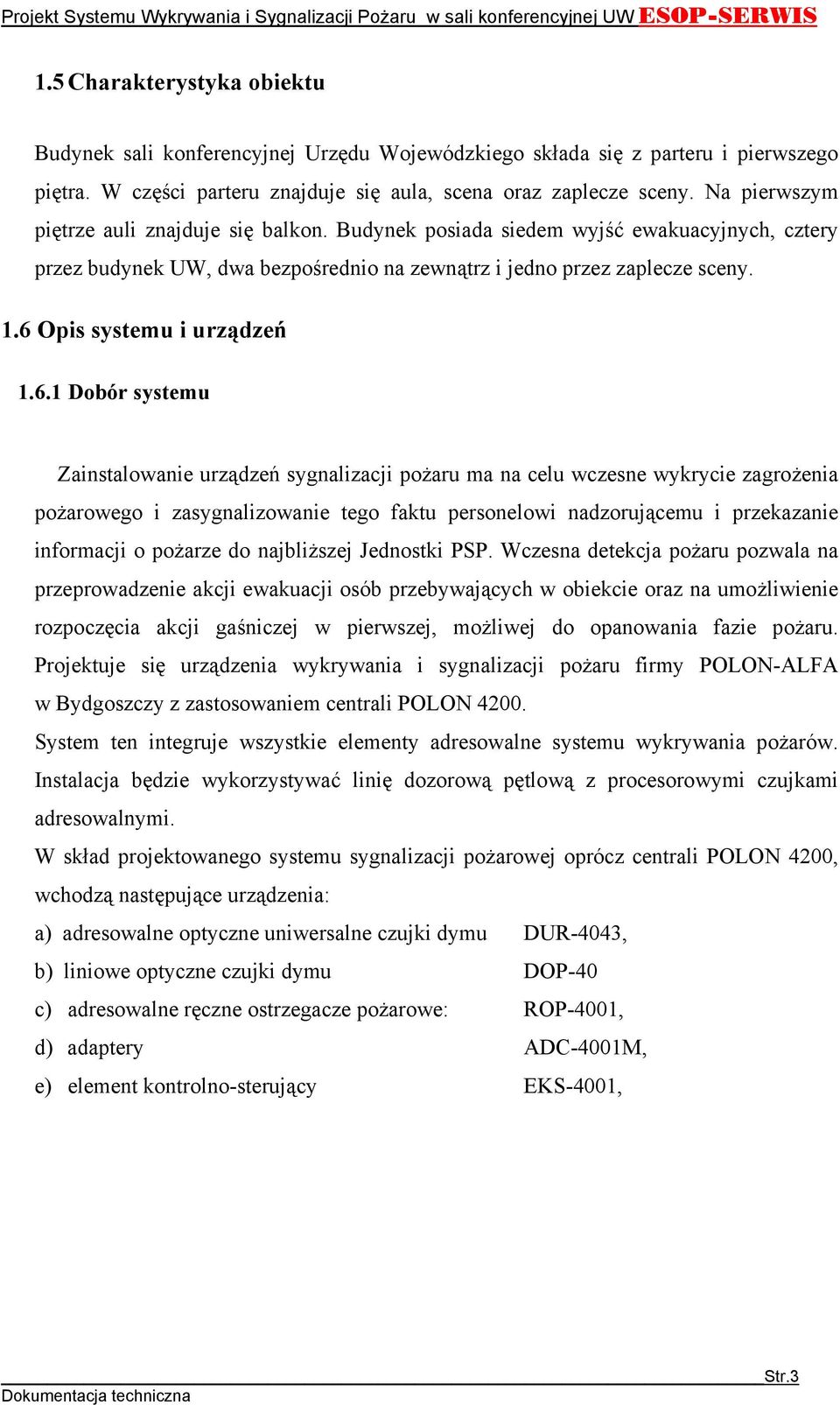

4 .5 Charakterystyka obiektu Budynek sali konferencyjnej Urzędu Wojewódzkiego składa się z parteru i pierwszego piętra. W części parteru znajduje się aula, scena oraz zaplecze sceny. Na pierwszym piętrze auli znajduje się balkon. Budynek posiada siedem wyjść ewakuacyjnych, cztery przez budynek UW, dwa bezpośrednio na zewnątrz i jedno przez zaplecze sceny..6 Opis systemu i urządzeń.6. Dobór systemu Zainstalowanie urządzeń sygnalizacji pożaru ma na celu wczesne wykrycie zagrożenia pożarowego i zasygnalizowanie tego faktu personelowi nadzorującemu i przekazanie informacji o pożarze do najbliższej Jednostki PSP. Wczesna detekcja pożaru pozwala na przeprowadzenie akcji ewakuacji osób przebywających w obiekcie oraz na umożliwienie rozpoczęcia akcji gaśniczej w pierwszej, możliwej do opanowania fazie pożaru. Projektuje się urządzenia wykrywania i sygnalizacji pożaru firmy POLON-ALFA w Bydgoszczy z zastosowaniem centrali POLON System ten integruje wszystkie elementy adresowalne systemu wykrywania pożarów. Instalacja będzie wykorzystywać linię dozorową pętlową z procesorowymi czujkami adresowalnymi. W skład projektowanego systemu sygnalizacji pożarowej oprócz centrali POLON 4200, wchodzą następujące urządzenia: a) adresowalne optyczne uniwersalne czujki dymu DUR-4043, b) liniowe optyczne czujki dymu DOP-40 c) adresowalne ręczne ostrzegacze pożarowe: ROP-400, d) adaptery ADC-400M, e) element kontrolno-sterujący EKS-400, Str.3

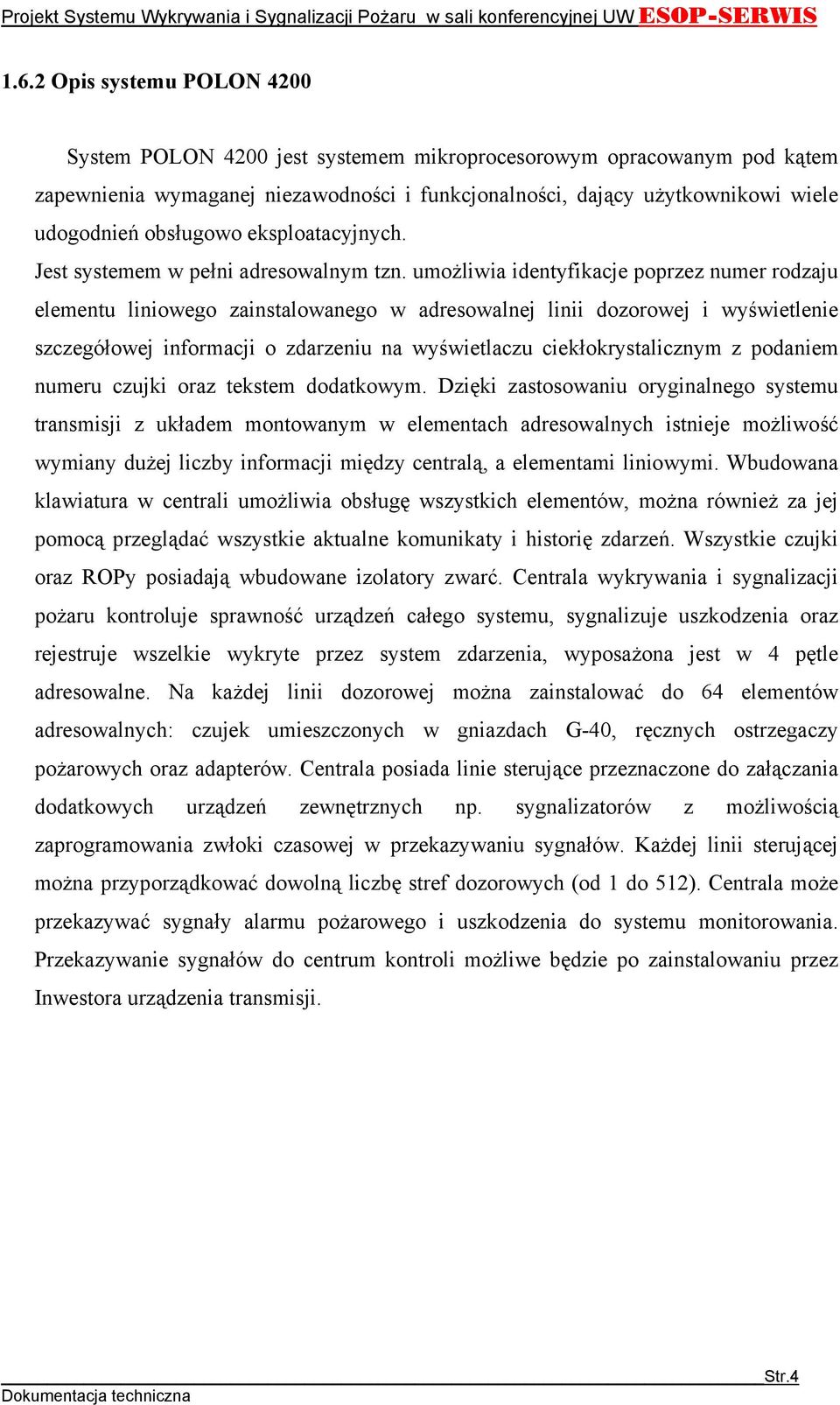

5 .6.2 Opis systemu POLON 4200 System POLON 4200 jest systemem mikroprocesorowym opracowanym pod kątem zapewnienia wymaganej niezawodności i funkcjonalności, dający użytkownikowi wiele udogodnień obsługowo eksploatacyjnych. Jest systemem w pełni adresowalnym tzn. umożliwia identyfikacje poprzez numer rodzaju elementu liniowego zainstalowanego w adresowalnej linii dozorowej i wyświetlenie szczegółowej informacji o zdarzeniu na wyświetlaczu ciekłokrystalicznym z podaniem numeru czujki oraz tekstem dodatkowym. Dzięki zastosowaniu oryginalnego systemu transmisji z układem montowanym w elementach adresowalnych istnieje możliwość wymiany dużej liczby informacji między centralą, a elementami liniowymi. Wbudowana klawiatura w centrali umożliwia obsługę wszystkich elementów, można również za jej pomocą przeglądać wszystkie aktualne komunikaty i historię zdarzeń. Wszystkie czujki oraz ROPy posiadają wbudowane izolatory zwarć. Centrala wykrywania i sygnalizacji pożaru kontroluje sprawność urządzeń całego systemu, sygnalizuje uszkodzenia oraz rejestruje wszelkie wykryte przez system zdarzenia, wyposażona jest w 4 pętle adresowalne. Na każdej linii dozorowej można zainstalować do 64 elementów adresowalnych: czujek umieszczonych w gniazdach G-40, ręcznych ostrzegaczy pożarowych oraz adapterów. Centrala posiada linie sterujące przeznaczone do załączania dodatkowych urządzeń zewnętrznych np. sygnalizatorów z możliwością zaprogramowania zwłoki czasowej w przekazywaniu sygnałów. Każdej linii sterującej można przyporządkować dowolną liczbę stref dozorowych (od do 52). Centrala może przekazywać sygnały alarmu pożarowego i uszkodzenia do systemu monitorowania. Przekazywanie sygnałów do centrum kontroli możliwe będzie po zainstalowaniu przez Inwestora urządzenia transmisji. Str.4

6 .6.3 Wyposażenie centrali sygnalizacji pożaru Przewiduje się wyposażenie centrali POLON-ALFA 4200 w n/w moduły podstawowe i elementy: L.p. Wyszczególnienie Nr rysunku (katalogowy) Ilość Sztuk Obudowa kompletna A/E Moduł zasilania MZ-422 B/E Pakiet sterownika centralnego PSC-42 B/E Drukarka DR-48 C/E Moduł liniowy MSL--42 B/E Pakiet programowanych wyjść PPW-42 B/E Płytka sygnalizatorów PS-48 C/E Wieszak B/E DTR ID-E Instrukcja obsługi IO-E Książka gwarancyjna 2 Opakowanie centrali.6.4 Lokalizacja Projektuje się zainstalować centralę POLON 4200 w miejscu istniejącej centrali TELSAP 0T-3 obok pomieszczenia ochrony na parterze przy wejściu głównym do budynku. Obwody dozorowe z centrali TELSAP należy podłączyć za pomocą adapterów ADC- 400M do nowej centrali..6.5 Zasilanie Do zasilana centrali należy wykorzystać istniejące zasilanie centrali TELSAP napięciem 230V. Jako zasilanie awaryjne wykorzystywane są akumulatory HV 7 Ah/2V w ilości 2 szt. Przełączanie na zasilanie akumulatorowe odbywać się będzie automatycznie. Ładowanie i buforowanie z zasilacza centrali. Str.5

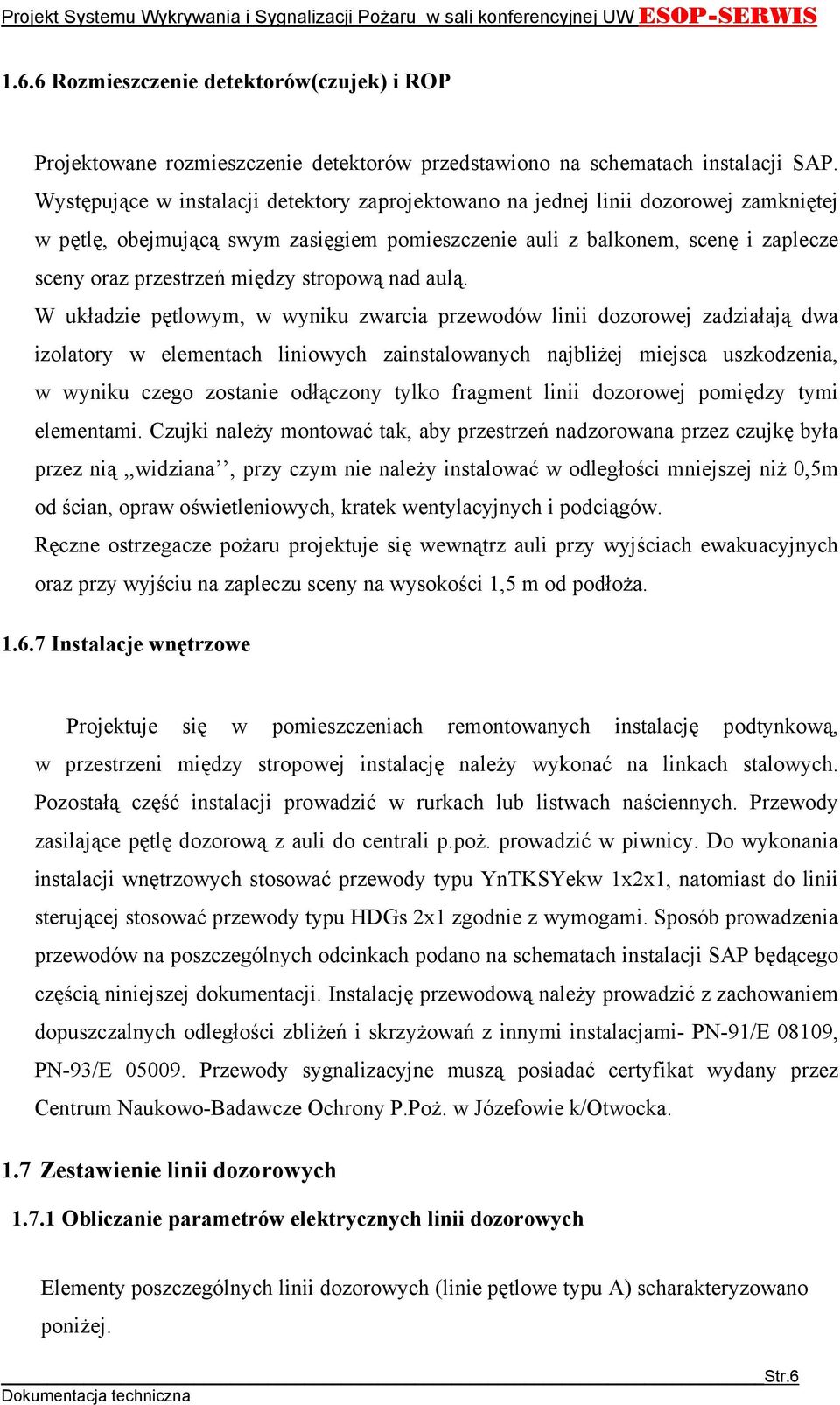

7 .6.6 Rozmieszczenie detektorów(czujek) i ROP Projektowane rozmieszczenie detektorów przedstawiono na schematach instalacji SAP. Występujące w instalacji detektory zaprojektowano na jednej linii dozorowej zamkniętej w pętlę, obejmującą swym zasięgiem pomieszczenie auli z balkonem, scenę i zaplecze sceny oraz przestrzeń między stropową nad aulą. W układzie pętlowym, w wyniku zwarcia przewodów linii dozorowej zadziałają dwa izolatory w elementach liniowych zainstalowanych najbliżej miejsca uszkodzenia, w wyniku czego zostanie odłączony tylko fragment linii dozorowej pomiędzy tymi elementami. Czujki należy montować tak, aby przestrzeń nadzorowana przez czujkę była przez nią,,widziana, przy czym nie należy instalować w odległości mniejszej niż 0,5m od ścian, opraw oświetleniowych, kratek wentylacyjnych i podciągów. Ręczne ostrzegacze pożaru projektuje się wewnątrz auli przy wyjściach ewakuacyjnych oraz przy wyjściu na zapleczu sceny na wysokości,5 m od podłoża..6.7 Instalacje wnętrzowe Projektuje się w pomieszczeniach remontowanych instalację podtynkową, w przestrzeni między stropowej instalację należy wykonać na linkach stalowych. Pozostałą część instalacji prowadzić w rurkach lub listwach naściennych. Przewody zasilające pętlę dozorową z auli do centrali p.poż. prowadzić w piwnicy. Do wykonania instalacji wnętrzowych stosować przewody typu YnTKSYekw x2x, natomiast do linii sterującej stosować przewody typu HDGs 2x zgodnie z wymogami. Sposób prowadzenia przewodów na poszczególnych odcinkach podano na schematach instalacji SAP będącego częścią niniejszej dokumentacji. Instalację przewodową należy prowadzić z zachowaniem dopuszczalnych odległości zbliżeń i skrzyżowań z innymi instalacjami- PN-9/E 0809, PN-93/E Przewody sygnalizacyjne muszą posiadać certyfikat wydany przez Centrum Naukowo-Badawcze Ochrony P.Poż. w Józefowie k/otwocka..7 Zestawienie linii dozorowych.7. Obliczanie parametrów elektrycznych linii dozorowych Elementy poszczególnych linii dozorowych (linie pętlowe typu A) scharakteryzowano poniżej. Str.6

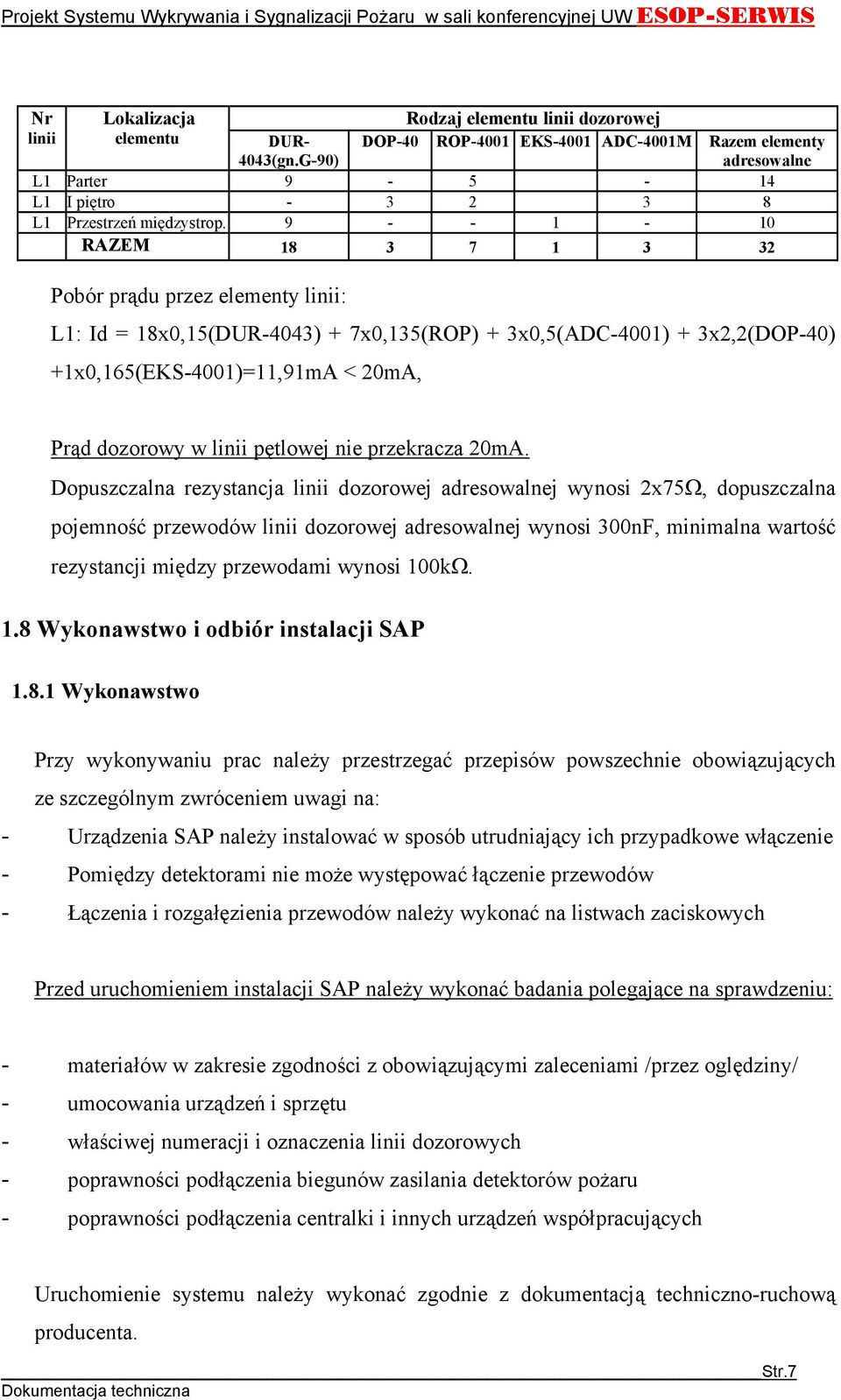

8 Nr Lokalizacja Rodzaj elementu linii dozorowej linii elementu DUR- 4043(gn.G-90) DOP-40 ROP-400 EKS-400 ADC-400M Razem elementy adresowalne L Parter L I piętro L Przestrzeń międzystrop RAZEM Pobór prądu przez elementy linii: L: Id = 8x0,5(DUR-4043) + 7x0,35(ROP) + 3x0,5(ADC-400) + 3x2,2(DOP-40) +x0,65(eks-400)=,9ma < 20mA, Prąd dozorowy w linii pętlowej nie przekracza 20mA. Dopuszczalna rezystancja linii dozorowej adresowalnej wynosi 2x75Ω, dopuszczalna pojemność przewodów linii dozorowej adresowalnej wynosi 300nF, minimalna wartość rezystancji między przewodami wynosi 00kΩ..8 Wykonawstwo i odbiór instalacji SAP.8. Wykonawstwo Przy wykonywaniu prac należy przestrzegać przepisów powszechnie obowiązujących ze szczególnym zwróceniem uwagi na: - Urządzenia SAP należy instalować w sposób utrudniający ich przypadkowe włączenie - Pomiędzy detektorami nie może występować łączenie przewodów - Łączenia i rozgałęzienia przewodów należy wykonać na listwach zaciskowych Przed uruchomieniem instalacji SAP należy wykonać badania polegające na sprawdzeniu: - materiałów w zakresie zgodności z obowiązującymi zaleceniami /przez oględziny/ - umocowania urządzeń i sprzętu - właściwej numeracji i oznaczenia linii dozorowych - poprawności podłączenia biegunów zasilania detektorów pożaru - poprawności podłączenia centralki i innych urządzeń współpracujących Uruchomienie systemu należy wykonać zgodnie z dokumentacją techniczno-ruchową producenta. Str.7

9 .8.2 Odbiór robót instalacji SAP Przed przekazaniem instalacji SAP do eksploatacji wykonawca robót jest zobowiązany dostarczyć inwestorowi dokumentację powykonawczą zawierającą zaktualizowany projekt z naniesionymi ewentualnymi zmianami powstałymi podczas wykonania robót..8.3 Szkolenie Osoby, które przewidziane są do obsługi, kontroli lub nadzoru automatycznych urządzeń sygnalizacji pożaru należy przeszkolić w zakresie obsługi systemu. Fakt przeszkolenia powinien być potwierdzony własnoręcznym podpisem przez osoby przeszkolone..8.4 Konserwacja W celu zapewnienia prawidłowej pracy, system automatycznych urządzeń sygnalizacji pożaru winien mieć zapewnioną obsługę przez uprawnionego instalatora. Obsługa winna być wykonywana w następujących czasokresach:. Obsługa codzienna: - Sprawdzenie prawidłowości wskazań centrali 2. Obsługa kwartalna: - Sprawdzenie poprawności działania układów i elementów liniowych za pomocą układu badaniowego i testera czujek, czyszczenie czujek wykazujących stan zabrudzenia oraz sprawdzenie stanu baterii akumulatorów..9 Uwagi końcowe. Dokumentacja projektowa ogranicza się do instalacji systemu wykrywania i sygnalizacji pożaru oraz sterowania wentylacją, nie obejmuje innych towarzyszących instalacji takich jak np. instalacji sterowania drzwiami przeciwpożarowymi i ewakuacyjnymi, instalacji służącej do uruchamiania wentylatorów, stałych urządzeń gaśniczych itp. 2. Instalację wykrywania i sygnalizacji pożaru powinno wykonać uprawnione do tego przedsiębiorstwo specjalistyczne. Str.8

10 3. Przy centrali SAP należy umieścić instrukcję obsługi ze wskazówkami postępowania na wypadek alarmu pożarowego. 4. Opracowana dokumentacja stanowi własność Inwestora i nie może być udostępniana osobom trzecim bez jego zgody. 2. Rysunki Rzut parteru instalacja sygnalizacji pożaru - rysunek nr 2 Rzut I piętra instalacja sygnalizacji pożaru - rysunek nr 2 3 Rzut przestrzeni między stropowej instalacja sygnalizacji pożaru - rysunek nr 3 4 Schemat instalacji - rysunek nr 4 Str.9
