1 SPIS TREŚCI 1. WSTĘP PRZEDMIOT I ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA PRZEPISY I NORMY ZWIĄZANE SYSTEM SYGNALIZACJI POśARU CHARAKTERYSTYKA POśAROWA OBIEKTU OPIS STANU ISTNIEJĄCEGO OPIS OGÓLNY ANALIZA ZAGROśEŃ CENTRALA SYGNALIZACJI POśARU ORGANIZACJA ALARMOWANIA ELEMENTY KONTROLI I STEROWANIA ODDYMIANIE KLATEK SCHODOWYCH ORAZ HALLU GŁÓWNEGO MONTAś INSTALACJI ZASILANIE CENTRALI CSP UWAGI KOŃCOWE SPIS RYSUNKÓW...14

2 1. Wstęp 1.1Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt wykonawczy systemu sygnalizacji poŝaru dla remontu i modernizacji budynku Biblioteki Głównej Wojskowej Akademii Technicznej przy ul. Gen. Sylwestra Kaliskiego w Warszawie. Projekt obejmuje swym zakresem: System sygnalizacji poŝaru; Oddymianie klatek schodowych. 1.2Podstawa opracowania Projekt wykonano w oparciu o: Wytyczne inwestora; Spotkania koordynacyjne; Projekt architektoniczny; Uzgodnienia międzybranŝowe; Ekspertyza ppoŝ. dla obiektu; Projekt wykonawczy i dokumentacja powykonawcza istniejącego systemu sygnalizacji poŝaru z 2004 roku. Wizje lokalne 1.3Przepisy i normy związane Prawo Budowlane, Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. [Dz. U ] Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów [Dz. U. nr 80 poz. 563] Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpoŝarowej (Dz. U. Nr 121, poz. 1137). Projekt normy PrPN-E Systemy Sygnalizacji poŝarowej Projektowanie, zakładanie, odbiór, eksploatacja i konserwacja instalacji Materiały do projektowania i odbioru elektrycznej sieci sygnalizacji alarmowopoŝarowej opracowane przez Ośrodek Badawczo-Rozwojowy Ochrony PrzeciwpoŜarowej w Józefowie, a w szczególności: Wstęp do automatycznych systemów sygnalizacji poŝarowej mgr inŝ. Jerzy Ciszewski, CNBOP Zasady sterowania automatycznymi urządzeniami przeciwpoŝarowymi przez systemy sygnalizacji przeciwpoŝarowej mgr inŝ. Janusz Sawicki Instrukcje, dokumentacje techniczno-ruchowe i wytyczne dostawcy urządzeń

3 PKN-CEN/TS Systemy sygnalizacji poŝarowej. Wytyczne planowania, projektowania, zakładania, odbioru, eksploatacji i konserwacji instalacji PN-EN 54-1:1998 Systemy sygnalizacji poŝarowej. Wprowadzenie. Ustawa z dnia7 lipca 1994 r. - Prawo budowlane. (Dz. U. z 1994 r., Nr 89, poz. 414 z późniejszymi zmianami), Ustawa z dnia 16 lipca 2004 r. Prawo telekomunikacyjne.(dz. U. z 2004 r. Nr 171, poz.1800), BN-76/ Telekomunikacyjne sieci kablowe miejscowe. Ogólne wymagania i badania. Prawo Budowlane, Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. [Dz. U ] - 3 -

4 2.System Sygnalizacji PoŜaru 2.1Charakterystyka poŝarowa obiektu Klasyfikacja obiektu Przedmiotowy budynek Biblioteki Głównej WAT zalicza się do kategorii zagroŝenia ludzi ZL III z wydzielonymi strefami księgozbiorów zaliczonymi do kategorii produkcyjnomagazynowej PM. Strefy poŝarowe zaliczone do kategorii PM zostały wydzielone na kondygnacjach I i II nadziemnej tj. niskiego i wysokiego parteru. Pozostała część budynku zalicza się do kategorii zagroŝenia ludzi ZL III. Strefy poŝarowe Dopuszczalna wielkość strefy poŝarowej dla budynku zaliczonego do kategorii zagroŝenia ludzi ZL III, średniowysokiego SW wynosi 5000 m². Dopuszczalna wielkość strefy poŝarowej dla stref poŝarowych PM o gęstości obciąŝenia ogniowego Q= MJ/m 2 w budynku średniowysokim SW wynosi m 2. W przedmiotowym budynku przewidziano oddzielenie następujących stref poŝarowych: 1) Strefa ZL III w kondygnacji niskiego parteru o powierzchni F= m 2, 2) Strefa PM w kondygnacji niskiego i wysokiego parteru o gęstości obciąŝenia ogniowego Q= mj/m 2 o powierzchni F= m 2, 3) Strefa ZL III obejmująca powierzchnię kondygnacji I, II i III piętra oraz hallu na poziomie wysokiego parteru o powierzchni łącznej F= m 2. Ww. strefy poŝarowe są o powierzchni mniejszej niŝ dopuszczalne określone w przepisach techniczno budowlanych. W przedmiotowym budynku oddzielono równieŝ, jako odrębne strefy poŝarowe, niŝej wymienione pomieszczenia: 1. pomieszczenie nr 16 hydroforni ppoŝ. w poziomie niskiego parteru do zasilania wewnętrznej instalacji wodociągowej przeciwpoŝarowej z hydrantami wewnętrznymi, 2. pomieszczenie nr 15 węzła cieplnego w poziomie niskiego parteru, 3. pomieszczenie nr 0/03 centralki ppoŝ. w poziomie wysokiego parteru. Ponadto w poziomie niskiego parteru wydzielono w sposób określony w przepisach techniczno-budowlanych, ścianami w klasie EI 60 oraz drzwiami w klasie EI 30 pomieszczenie nr 18 wentylatorowni.) Za równorzędne do wyjścia do innej strefy poŝarowej traktuje się równieŝ wejścia do pionów klatek schodowych, wydzielonych ścianami w klasie odporności ogniowej co najmniej REI 60 (w poziomie niskiego i wysokiego parteru w klasie REI 120) i zamknięte drzwiami w klasie EI 30 (EI 60 w poziomie niskiego i wysokiego parteru) oraz wyposaŝonych w urządzenia słuŝące do samoczynnego usuwania dymu w czasie poŝaru. Poszczególne strefy poŝarowe zostaną oddzielone elementami oddzieleń przeciwpoŝarowych w następujących klasach odporności ogniowej: ściany w klasie REI 120, stropy w klasie REI 120, zamknięcia otworów drzwi w klasie EI 60 odporności ogniowej, - 4 -

5 przejścia i przepusty instalacyjne w klasie EI 120 odporności ogniowej. Wszystkie drzwi, dla których określono klasę odporności ogniowej EI, wyposaŝone będą w samozamykacze. Przejścia instalacji przez zewnętrzne ściany budynku, znajdujące się poniŝej poziomu terenu, będą zabezpieczone przed moŝliwością przenikania gazu do wnętrza budynku. Urządzenia i instalacje przeciwpoŝarowe Obiekt zostanie wyposaŝony w następujące instalacje i urządzenia przeciwpoŝarowe: 1. System sygnalizacji poŝaru, obejmujący pełną ochronę przedmiotowego budynku, realizujący sterowanie urządzeń i instalacji przeciwpoŝarowych, wg scenariusza rozwoju zdarzeń w czasie poŝaru oraz instalacjami technicznymi w budynku, a przede wszystkim: wyłączenie systemu wentylacji i klimatyzacji oraz zamknięcie przeciwpoŝarowych klap odcinających na przewodach wentylacyjnych, uruchomienie systemu oddymiania klatek schodowych, odblokowanie systemu zamknięć drzwi ewakuacyjnych i dostępowych w systemie kontroli dostępu, sterowanie w czasie poŝaru dźwigiem, który powinien zjechać na poziom niskiego parteru i pozostać na tym poziomie z otwartymi drzwiami, przekazanie sygnału alarmowego II stopnia do jednostki ratowniczo gaśniczej PSP, uruchomienie sygnału akustycznego w ramach wyodrębnionych stref poŝarowych. 2. Instalację wewnętrzną przeciwpoŝarową hydrantów 25 z węŝem półsztywnym spełniającą wymagania obecnie obowiązujących przepisów przeciwpoŝarowych w strefach poŝarowych ZL III, 3. Instalację wewnętrzną przeciwpoŝarową hydrantów 52 z węŝem płaskoskładanym spełniającą wymagania obecnie obowiązujących przepisów przeciwpoŝarowych w strefie poŝarowej PM, 4. Urządzenia do samoczynnego usuwania dymu w klatkach schodowych oraz w zadaszonym hallu centralnym wraz z zapewnieniem dopływu powietrza uzupełniającego Przyjęto, Ŝe: uŝytkownicy budynku będą ewakuowani po sygnale alarmu poŝarowego i będzie to ewakuacja równoczesna jednoetapowa w ramach wyodrębnionych stref poŝarowych, zakłada się, Ŝe ewakuowani ludzie będą kierowani przez wyszkolony personel, zapoznany z procedurami ewakuacyjnymi, przez co czas niezbędny do ewakuacji, będzie max. ograniczony, nawiew na klatki schodowe będzie zapewniony poprzez wentylator umieszczony w pomieszczeniu wentylatorowni w poziomie niskiego parteru, uruchomienie systemu oddymiania następować będzie sygnałem z systemu sygnalizacji poŝaru. 5. Instalację oświetlenia awaryjnego ewakuacyjnego z nadzorowaniem stanu lamp, poprzez system centralnego zasilania, czas pracy min. 2 godziny, minimalny poziom natęŝenia oświetlenia 1 lx w kaŝdym punkcie drogi ewakuacyjnej, 5 lx w miejscach ustawienia urządzeń przeciwpoŝarowych lub przycisków je uruchamiających, lampy ewakuacyjne z podświetlanymi znakami ewakuacyjnymi w systemie pracy ciągłej. 6. Zaopatrzenie w wodę do celów zewnętrznego gaszenia poŝaru dla przedmiotowego budynku strefy poŝarowej ZL III wynosi 20 dm³/s i realizowane jest poprzez cztery hydranty Ø80 na sieci wodociągowej przeciwpoŝarowej w rejonie przedmiotowego budynku. Hydranty zlokalizowane - 5 -

6 są w odległości: od 10 do 20 m od budynku. Dwa z nich zlokalizowane są przy drodze poŝarowej od ulicy Gen. Sylwestra Kaliskiego oraz dwa od strony przeciwległej budynku tj. od ul. Kartezjusza. Występujące w budynku niezgodności z postanowieniami przepisów technicznobudowlanych Wykaz niezgodności W przedmiotowym budynku Biblioteki Głównej WAT, występują następujące niezgodności z postanowieniami przepisów techniczno budowlanych, niemoŝliwe do spełnienia w ramach prowadzonych prac projektowych: 1. Spoczniki w klatce schodowej nr KIV na poziomach pełnych kondygnacji mają szerokość poniŝej normatywnej określonej w przepisach technicznobudowlanych (1,5 m) i wynoszą od 1,04 m do 1,27 m, 2. Spoczniki międzykondygnacyjne w klatce schodowej nr KIII mają szerokość poniŝej normatywnej określonej w przepisach techniczno-budowlanych (1,5 m) i wynoszą od 1,08 m do 1,35 m, 3. Nie zapewniono wymaganych szerokości biegów schodów określonych w przepisach techniczno-budowlanych (1,2 m) we wszystkich klatkach schodowych; szerokości w świetle występujących biegów schodów wynoszą od 1,01 m do 1,19 m, 4. Nie zapewniono całkowitego wydzielenia hallu wejściowego nr 0/01 na poziomie wysokiego parteru, zostawiając niezamknięte przejście przez centralne schody na poziom I i II piętra. Na tych kondygnacjach pomieszczenia uŝytkowe nie będą oddzielone drzwiami przeciwpoŝarowymi, a powierzchnia samoobsługowej szatni nr 1/102 na I piętrze nie jest wydzielona przegrodami budowlanymi od powierzchni komunikacyjnej na tym piętrze. 5. Drzwi zewnętrzne z budynku wejście A od strony ul. Gen. Sylwestra Kaliskiego posiadają dwa symetryczne skrzydła o szerokości 0,81 m w stosunku do wymaganej szerokości co najmniej jednego skrzydła 0,9 m. MoŜliwości techniczne dostosowania obiektu do obowiązujących przepisów Zapewnienie wymaganych szerokości biegów i spoczników klatki schodowej wiązałoby się z ich całkowitą przebudową na wszystkich kondygnacjach budynku. Występowanie jednocześnie niewielkich zawęŝeń biegów i spoczników klatek schodowych oraz zwiększonej szerokości przeciwległych biegów schodów i spoczników schodów nie uzasadnia, dla istniejącego budynku generalnej przebudowy w tym zakresie. Występowanie czterech klatek schodowych, przy wymaganych celem zapewnienia odpowiednich długości dojść ewakuacyjnych, jedynie dwóch z nich, równieŝ potwierdza niezasadność gruntownej ich przebudowy. Równocześnie naleŝy zaznaczyć, iŝ przedmiotowy budynek znajduje się w gminnej ewidencji zabytków m.st. Warszawy co stawia pod duŝym znakiem zapytania moŝliwość tak gruntownej przebudowy budynku. W zakresie niecałkowitego wydzielenia hallu wejściowego nr 0/01 przy wejściu A naleŝy stwierdzić, iŝ zastosowanie kurtyny przeciwpoŝarowej, opuszczanej w czasie poŝaru, w świetle otworu nad schodami prowadzącymi na I piętro, spowodowałoby niedopuszczalne odcięcie naturalnej drogi ewakuacyjnej dla odwiedzających. Znaczna część ludzi będzie ewakuować się z budynku drogami, którymi do niego weszło. Jednocześnie zastosowanie drzwi przeciwpoŝarowych jest wykluczone ze względów porządku architektonicznego budynku. NaleŜy podkreślić, iŝ pozostawienie niezamykanego otworu wiodącego na I piętro przez centralne schody nie moŝe spowodować ujemnego oddziaływania ewentualnego - 6 -

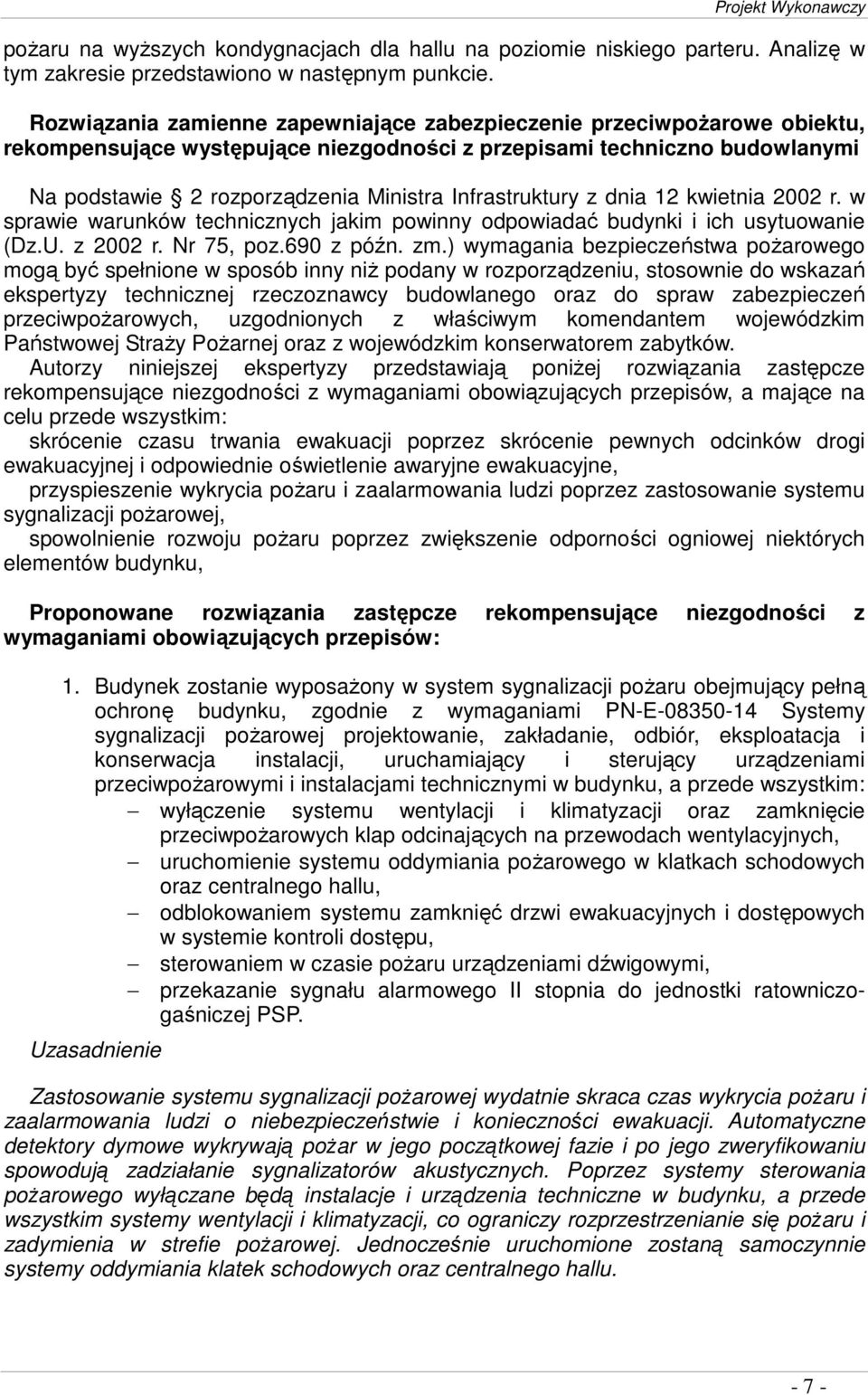

7 poŝaru na wyŝszych kondygnacjach dla hallu na poziomie niskiego parteru. Analizę w tym zakresie przedstawiono w następnym punkcie. Rozwiązania zamienne zapewniające zabezpieczenie przeciwpoŝarowe obiektu, rekompensujące występujące niezgodności z przepisami techniczno budowlanymi Na podstawie 2 rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002 r. Nr 75, poz.690 z późn. zm.) wymagania bezpieczeństwa poŝarowego mogą być spełnione w sposób inny niŝ podany w rozporządzeniu, stosownie do wskazań ekspertyzy technicznej rzeczoznawcy budowlanego oraz do spraw zabezpieczeń przeciwpoŝarowych, uzgodnionych z właściwym komendantem wojewódzkim Państwowej StraŜy PoŜarnej oraz z wojewódzkim konserwatorem zabytków. Autorzy niniejszej ekspertyzy przedstawiają poniŝej rozwiązania zastępcze rekompensujące niezgodności z wymaganiami obowiązujących przepisów, a mające na celu przede wszystkim: skrócenie czasu trwania ewakuacji poprzez skrócenie pewnych odcinków drogi ewakuacyjnej i odpowiednie oświetlenie awaryjne ewakuacyjne, przyspieszenie wykrycia poŝaru i zaalarmowania ludzi poprzez zastosowanie systemu sygnalizacji poŝarowej, spowolnienie rozwoju poŝaru poprzez zwiększenie odporności ogniowej niektórych elementów budynku, Proponowane rozwiązania zastępcze rekompensujące niezgodności z wymaganiami obowiązujących przepisów: 1. Budynek zostanie wyposaŝony w system sygnalizacji poŝaru obejmujący pełną ochronę budynku, zgodnie z wymaganiami PN-E Systemy sygnalizacji poŝarowej projektowanie, zakładanie, odbiór, eksploatacja i konserwacja instalacji, uruchamiający i sterujący urządzeniami przeciwpoŝarowymi i instalacjami technicznymi w budynku, a przede wszystkim: wyłączenie systemu wentylacji i klimatyzacji oraz zamknięcie przeciwpoŝarowych klap odcinających na przewodach wentylacyjnych, uruchomienie systemu oddymiania poŝarowego w klatkach schodowych oraz centralnego hallu, odblokowaniem systemu zamknięć drzwi ewakuacyjnych i dostępowych w systemie kontroli dostępu, sterowaniem w czasie poŝaru urządzeniami dźwigowymi, przekazanie sygnału alarmowego II stopnia do jednostki ratowniczogaśniczej PSP. Uzasadnienie Zastosowanie systemu sygnalizacji poŝarowej wydatnie skraca czas wykrycia poŝaru i zaalarmowania ludzi o niebezpieczeństwie i konieczności ewakuacji. Automatyczne detektory dymowe wykrywają poŝar w jego początkowej fazie i po jego zweryfikowaniu spowodują zadziałanie sygnalizatorów akustycznych. Poprzez systemy sterowania poŝarowego wyłączane będą instalacje i urządzenia techniczne w budynku, a przede wszystkim systemy wentylacji i klimatyzacji, co ograniczy rozprzestrzenianie się poŝaru i zadymienia w strefie poŝarowej. Jednocześnie uruchomione zostaną samoczynnie systemy oddymiania klatek schodowych oraz centralnego hallu

8 2. Zapewnienie rozwiązań zabezpieczających przed zadymieniem zadaszonego centralnego hallu zapewni jednocześnie usuwanie ewentualnego dymu z kubatury hallu wejściowego nr 0/01 przy wejściu A na poziomie wysokiego parteru Uzasadnienie Zapewnienie dodatkowo usuwania dymu z hallu wejściowego przy wejściu A na poziomie wysokiego parteru uniemoŝliwi zadymienie drogi ewakuacyjnej przebiegającej przez ten hall. 3. Wykorzystanie wszystkich czterech klatek schodowych dla potrzeb ewakuacji ludzi, z zapewnieniem ich oddzielenia przeciwpoŝarowego oraz zastosowaniem urządzeń do grawitacyjnego usuwania dymu, w stosunku do moŝliwych tylko dwóch, bardzo wydatnie skraca długość drogi ewakuacyjnej w stosunku do określonej w przepisach techniczno-budowlanych. Uzasadnienie Występująca najdłuŝsza długość dojścia ewakuacyjnego, liczona od wyjścia z pomieszczenia uŝytkowego, przez korytarz do klatki schodowej wynosi 14,5 m. przy co najmniej dwóch dojściach. Określona w przepisach techniczno-budowlanych długość dojścia ewakuacyjnego przy co najmniej dwóch dojściach wynosi 60 m dla dojścia najkrótszego z moŝliwością wydłuŝenia drugiego dojścia o 100% tj. do 120 m. 4. Zastosowanie samozamykaczy w drzwiach do pomieszczeń uŝytkowych na poziomie I i II piętra tj. w kubaturze centralnego zadaszonego hallu. Uzasadnienie Zastosowanie samozamykaczy w drzwiach do pomieszczeń uŝytkowych wydatnie wydłuŝa czas do momentu zadymienia korytarzy od poŝaru w pomieszczeniu. Wykonane wielokrotnie symulacje komputerowe metodą CFD, potwierdzają skuteczność stosowania samozamykaczy w drzwiach, porównywalną ze stosowaniem drzwi przeciwpoŝarowych. Nie sposób pominąć równieŝ zapewnienia dostępu do budynku drogami poŝarowymi z dwóch jego stron, przy wymaganej dostępności jedynie z jednej strony dla budynku, którego szerokość jest mniejsza niŝ 60 m. Przedmiotowy budynek ma szerokość 54 m. Dostęp słuŝb ratowniczych do obiektu zapewniony jest z dwóch wejść do budynku poprzez wejście główne A od ulicy Gen. Sylwestra Kaliskiego oraz drugie poprzez wejście B od strony ul. Kartezjusza, co umoŝliwia wprowadzenie sił ratowniczych drugim wejściem do budynku nawet w czasie ewakuacji ludzi. Obiekt jest dozorowany całodobowo przez przeszkolonych pracowników słuŝby ochrony, w tym nadzór nad centralą systemu SAP oraz obsługi czytelników. W przedmiotowym obiekcie zrealizowane będą takŝe pozostałe wymagania ochrony przeciwpoŝarowej, przewidziane w niniejszej ekspertyzie, stanowiące wymagania podstawowe dla tego obiektu, ujęte w obecnie obowiązujących przepisach ochrony przeciwpoŝarowej i techniczno budowlanych, a przede wszystkim: zapewnienie wymaganej klasy odporności poŝarowej budynku, zapewnienie podziału budynku na strefy poŝarowe, oddzielenie przeciwpoŝarowe przedmiotowego budynku od obiektów sąsiednich poprzez zapewnienie pasów wolnego terenu, wydzielenie klatek schodowych ścianami jak dla stropów w budynku i zamknięcie otworów drzwiami przeciwpoŝarowymi, zastosowanie systemu grawitacyjnego usuwania dymu z pionu klatek schodowych według: Polska Norma PN-B Ochrona - 8 -

9 przeciwpoŝarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania, zastosowanie zabezpieczenia przed zadymieniem dróg ewakuacyjnych w zadaszonym hallu na poziomie I i II piętra, wykonanie instalacji hydrantów wewnętrznych 25 z węŝem półsztywnym dla stref ZL oraz hydrantów 52 z węŝem płasko składanym dla strefy PM, zapewnienie przeciwpoŝarowego wyłącznika prądu, zlokalizowanego przy głównym wejściu, kable sterownicze do przycisków, z zachowaniem ciągłości dostawy energii 90 minut. wyposaŝenia w podręczny sprzęt gaśniczy gaśnice przenośne, zapewnienie odpowiedniej ilości wody do celów zewnętrznego gaszenia poŝaru, wykonanie instalacji oświetlenia awaryjnego ewakuacyjnego, zapewnienia drogi poŝarowej, opracowanie dla obiektu instrukcji bezpieczeństwa poŝarowego z odbyciem szkolenia obsługi obiektu w zakresie szczegółowych ustaleń ochrony przeciwpoŝarowej przedmiotowego budynku oraz z określeniem zasad zarządzania bezpieczeństwem poŝarowym. Proponowane rozwiązania z zakresu ochrony przeciwpoŝarowej, rekompensujące niezachowane wymagania ewakuacyjne, zapewnią niepogorszenie bezpieczeństwa poŝarowego budynku i ochronę przebywających w nim ludzi. 2.2Opis stanu istniejącego Powierzchnia obiektu biblioteki WAT jest chroniona poprzez system sygnalizacji poŝaru SYNOVA FC 330A. Niniejsze opracowanie zakłada uzupełnienie instalacji o dodatkowe elementy detekcyjne (czujki dymu, ręczne ostrzegacze poŝarowe) oraz moduły wejść/wyjść słuŝące do monitorowania i sterowania urządzeniami związanymi z ochroną ppoŝ obiektu. Stan systemu w niniejszym obiekcie odwzorowany jest poprzez połączenia szkieletowe międzybudynkowe w pomieszczeniu oficera dyŝurnego. 2.3Opis ogólny Projektuje się system adresowalny analogowy, pracujący w układzie linii dozorowych pętlowych z wyposaŝeniem umoŝliwiającym pracę w następującej konfiguracji: Dwustopniowa organizacja alarmowania; Pętle dozorowe centrali z elementami adresowalnymi indywidualnie (po 128 adresów w pętli); Zasilanie rezerwowe z baterii akumulatorów bezobsługowych na 72h pracy w stanie dozoru i 0,5h alarmowania; Przewiduje się montaŝ następujących elementów systemu sygnalizacji poŝaru: Czujki optyczne dymu Czujki optyczno temperaturowe Czujki liniowe dymu Ręczne ostrzegacze poŝarowe Moduły wejść/wyjść Wskaźniki zadziałania czujek zamontowanych w przestrzeniach międzystropowych

10 Poprzez zastosowanie powyŝszych rozwiązań proponowany system zapewnia niezawodność i bezpieczeństwo oraz elastyczność pod względem ewentualnej przyszłej rozbudowy systemu. 2.4Analiza zagroŝeń Przy doborze urządzeń uwzględniono prawdopodobieństwo wystąpienia poŝaru, charakterystyczne zjawiska towarzyszące jego początkowej fazie, warunki budowlane i architektoniczne oraz istniejące instalacje. Urządzenia dobrano z uwzględnieniem Wytycznych do projektowania i odbioru instalacji sygnalizacji poŝaru wydanych przez CNBOP w Józefowie. Projekt przewiduje objęcie ochroną wszystkich pomieszczeń za wyjątkiem małych sanitariatów. 2.5Centrala sygnalizacji poŝaru Z powodu braku moŝliwości rozbudowy rojektuje się wymianę istniejącej centrali FC330A na centralę FC700A obsługującej do 8 pętli dozorowych. Do projektowanej centrali naleŝy podłączyć 4 istniejące pętle dozorowe oraz 1 nowoprojektowaną obsługującą nowe elementy systemu na poziomie niskiego parteru oraz w klatkach schodowych. Projektowanie linii dozorowych oparto na załoŝeniu, Ŝe maksymalna ilość elementów na pętli nie moŝe przekraczać 128, co wynika bezpośrednio z wytycznych projektowych CNBOP i moŝliwości centrali 2.6Organizacja alarmowania Przewidywana jest typowa, dwustopniowa organizacja alarmowania. Czas reakcji obsługi i opóźnienia zaprogramowany zostanie odpowiednio: T1=30s, T2=5min. T1 - przewidywany czas reakcji osoby obsługującej system T2 - przewidywany czas sprawdzenia przyczyny alarmu Tr=T1+T2, - przewidywany czas reakcji centrali na alarm Wykrycie zagroŝenia przez elementy detekcyjne wywoła alarm I stopnia tzn.: zadziała sygnalizacja optyczna i akustyczna w centralce PPOś (pomieszczenie ochrony). na wyświetlaczu centralki PPOś podana zostanie informacja o miejscu zainstalowania elementu systemu, który wywołał alarm. Po potwierdzeniu alarmu w centralce naleŝy rozpocząć czynności sprawdzające i w przypadku wystąpienia poŝaru, powiadomić wyznaczone osoby, postępować zgodnie z instrukcją bezpieczeństwa poŝarowego opracowaną dla tego obiektu. W przypadku wystąpienia tzw. alarmu fałszywego naleŝy skasować sygnał alarmowy w centralce, zgodnie z instrukcją obsługi centralki i odnotować fakt w ksiąŝce pracy systemu. JeŜeli po alarmie I stopnia nie nastąpi Ŝadna reakcja obsługi (tj. skasowanie alarmu), to po czasie Tr (czas potrzebny do sprawdzenia zasadności alarmu) system automatycznie przejdzie w stan alarmu II stopnia, tzn.: zadziała sygnalizacja optyczna i akustyczna w centralce PPOś uaktywnią się sygnalizatory optyczne i akustyczne w obiekcie

11 na wyświetlaczu centralki PPOś podana zostanie informacja o miejscu zainstalowania elementu systemu, który wywołał alarm zostanie wyłączona wentylacja; zostaną zamknięte klapy odcinających na wentylacji; zostanie wyłączona klimatyzacja; zostanie uruchomione oddymianie na klatkach schodowych i hallu głównego ; zostanie uruchomiona wentylacja napowietrzająca klatki schodowe; zostaną otwarte drzwi objęte kontrolą dostępu na drogach ewakuacyjnych poprzez zdjęcie napięcia ze zwór elektromagnetycznych. nastąpi zamknięcie kurtyn ppoŝ. przekazanie sygnału alarmowego II stopnia do jednostki ratowniczo- gaśniczej PSP. Szczegółowy sposób realizacji sterowań urządzeń związanych z ochroną ppoŝ obiektu przedstawiono w dołączonej do niniejszego opracowania tabeli sterowań. 2.7Elementy kontroli i sterowania System wykrywania poŝaru w sposób automatyczny będzie sterował i monitorował wybrane urządzenia zewnętrzne. Do realizacji tych funkcji wykorzystano moduły wejść/wyjść oraz kartę przekaźnikową centrali sygnalizacji poŝaru (CSP). Elementy sterowania i monitorowania przedstawiono na schemacie blokowym systemu sygnalizacji poŝaru. 2.8Oddymianie klatek schodowych oraz hallu głównego Zastosowano centrale oddymiające sterujące otwieraniem okien oddymiających klatki schodowe i hall centralny. Sterowanie siłownikami okien oddymiających będzie realizowane po wykryciu poŝaru (dymu) przez czujki dymu podłączone do systemu sygnalizacji poŝaru. Przyciski pozwalające na alarmowe (ręczne) otwarcie okien umieszczono na klatkach schodowych. Centralom oddymiającym zapewniono podtrzymanie bateryjne. Rozmieszczenie elementów instalacji pokazano na rzutach kondygnacji. Zasilanie central przedstawiono w projekcie instalacji elektrycznych. Wszystkie zastosowane urządzenia systemu oddymiania powinny spełniać normy UE i posiadać certyfikaty CNBOP. Personel nadzorujący powinien zostać przeszkolony w obsłudze instalacji oddymiającej. 2.9MontaŜ instalacji System sygnalizacji alarmu poŝarowego stanowi niezaleŝną wydzieloną instalację bezpieczeństwa, w związku z czym nie moŝe być wspólny z siecią innej instalacji. Wszystkie elementy systemu powinny posiadać świadectwo dopuszczenia do uŝytkowania w ochronie przeciwpoŝarowej wydane przez Centrum Naukowo-Badawcze Ochrony PoŜarowej w Józefowie. NaleŜy zwrócić szczególną uwagę na zachowanie dopuszczalnej odległości pomiędzy instalacją SSP a innymi instalacjami (min. 30cm.), zwłaszcza elektroenergetyczną i odgromową, zgodnie z obowiązującymi przepisami. Nie dopuszcza się w pętlach dozorowych stosowanie linii odgałęźnych. Pomiarów elektrycznych pętli dozorowych tzn.:

12 stanu izolacji, rezystancji i ciągłości moŝna dokonać po podłączeniu przewodów do gniazd czujek lecz przed montaŝem czujek w gniazdach. Instalację i pomiary naleŝy wykonać zgodnie z obowiązującymi przepisami i normami. MontaŜ urządzeń wykonać w oparciu o fabryczną dokumentację techniczno-ruchową producenta urządzeń. Okablowanie pętli dozorowych naleŝy wykonać przewodem YnTKSXekw 1x2x1mm2, mocowanym co 60 cm. Linie sterujące oraz sygnalizatorów naleŝy wykonać przewodami HTKSH PH90 1x2x1mm i 1x2x1,4 układanymi pod tynkiem lub bezpośrednio na ścianach, stropach, mocowanych przy pomocy kotw stalowych OBO BETTERMAN przeznaczonych do przewodów o odporności ogniowej. Uchwyty stosować co 30 cm. Przebiegi tras kablowych przedstawiono na rysunkach rzutów budynku. Wszystkie przewody i elementy systemu powinny być oznakowane w sposób trwały i czytelny. Przewody na końcach naleŝy wyposaŝyć w opis numeru pętli lub przeznaczenia przewodu (dot. przewodów zasilających, sterujących lub monitorujących), zaś czujki naleŝy opisać adresem logicznym. Przewody instalacji SSP naleŝy prowadzić w rurach PCV ponad sufitem podwieszanym mocowane bezpośrednio do stropu właściwego lub ścian, a w pomieszczeniach bez sufitów podwieszanych przewody prowadzić pod tynkiem w rurach giętkich. W miejscach przejść przewodów przez elementy oddzieleń p.poŝ. oraz przewodów o średnicy powyŝej 40mm przez ściany i stropy o odporności ogniowej REI 60 lub EI 60 naleŝy przewidzieć przepusty lub uszczelnienia p.poŝ. o klasie odporności ogniowej wymaganej dla tych oddzieleń p.poŝ. 2.10Zasilanie centrali CSP Zasilanie centrali CSP naleŝy wykonać z wydzielonego pola rozdzielni elektrycznej. Obwód zasilający centralę nie moŝe zasilać Ŝadnych innych odbiorów. Zasilanie centrali SSP naleŝy zabezpieczyć wyłącznikiem instalacyjnym oznaczonym na czerwono i opisać Zasilanie centrali PPOś. Jako zasilanie awaryjne wykorzystane są akumulatory Ŝelowe, gazoszczelne, umieszczone w centralce pozwalające na podtrzymanie zasilania przez czas 72 godzin dozoru i 30 min. alarmowania. Przełączanie na zasilanie awaryjne odbywać się będzie automatycznie po zaniku zasilania podstawowego. Dla zagwarantowania odpowiedniego zasilania rezerwowego przyjęto zastosowanie akumulatorów 2x 44Ah. Dla zasilania klap odcinających na wentylacji przyjęto zastosowanie certyfikowanych zasilaczy ZSP-135 5A. 2.11Uwagi końcowe 4. Wykonawca prac instalacyjnych wykona demontaŝ oraz ponowny montaŝ istniejących elementów systemu sygnalizacji poŝaru. 5. Wszystkie urządzenia zastosowane w Instalacji Systemu Sygnalizacji PoŜaru powinny spełniać obowiązujące normy i posiadać odpowiednie certyfikaty. 6. Personel nadzorujący pracę central CSP powinien zostać przeszkolony w obsłudze Systemu Sygnalizacji PoŜaru. Przeszkolenie powinno być potwierdzone pisemnie przez firmę instalującą system i przez osoby szkolone. 7. Zaleca się przeprowadzanie okresowych konserwacji systemu w okresach nie dłuŝszych niŝ 3 miesiące. Przeglądy okresowe powinny być wykonywane przez

13 wyspecjalizowany personel posiadający odpowiednie uprawnienia i wiedzę techniczną. 8. W obiekcie naleŝy umieścić: jeden egzemplarz pełnej dokumentacji powykonawczej uwzględniającej kompletny system sygnalizacji poŝaru; instrukcję obsługi centralki; instrukcję postępowania na wypadek poŝaru; wykaz osób funkcyjnych, które naleŝy w pierwszej kolejności powiadamiać o poŝarze w budynku (adresy i telefony); ksiąŝkę kontroli, do której naleŝy wpisywać: regularne kontrole instalacji, dokonywane naprawy, zmiany i uzupełnienia instalacji, wszystkie zadziałania systemu z podaniem daty i godziny wykrycia. 9. Wszelkie prace wykonywać naleŝy zgodnie z obowiązującymi przepisami i normami dotyczącymi robót instalacyjnych oraz przepisami BHP. 10. W trakcie prac uruchomieniowych naleŝy wykonać następujące testy i pomiary, których protokoły stanowić będą załącznik do dokumentacji powykonawczej: Protokół z testów systemu; Protokół z przeszkolenia pracowników obsługi. 11. Odbiorowi podlegać będzie równieŝ estetyka wykonania prac

14 3.Spis rysunków 1.System sygnalizacji poŝaru rzut niskiego parteru 2.System sygnalizacji poŝaru rzut parteru 3.System sygnalizacji poŝaru rzut I piętra 4.System sygnalizacji poŝaru rzut II piętra 5.System sygnalizacji poŝaru rzut III piętra 6.Schemat blokowy systemu sygnalizacji poŝaru 7.Schemat blokowy oddymiania i napowietrzania klatek schodowych
