1 mgr inż. Kazimierz Ordecki ul. Batalionów Chłopskich Biłgoraj tel. (084) , PROJEKT BUDOWLANO-WYKONAWCZY BRANŻY ELEKTRYCZNEJ Temat: Przebudowa i adaptacja pomieszczeń części byłego budynku Colegium UMCS w Biłgoraju przy ul. Wira Bartoszewskiego na potrzeby Zespołu Szkolno- Rewalidacyjnego w Biłgoraju STEROWANIE ODDYMIANIEM KLATEK SCHODOWYCH Lokalizacja: Biłgoraj, ul. Wira Bartoszewskiego 10 Inwestor: Powiat Biłgorajski Imię i Nazwisko Podpis Data Projektował: mgr inż. Tomasz Rudnicki upr. LUB/0039/POOE/ Sprawdził: Uzgodnienia: Egzemplarz 1

2 SPIS TREŚCI SPIS TREŚCI...2 OŚWIADCZENIE...3 INFORMACJA O PLANIE BEZPIECZEŃSTWA I OCHRONY ZDROWIA OPIS TECHNICZNY Dane ogólne Przedmiot opracowania Adres inwestycji Inwestor Podstawa opracowania Zakres opracowania Uzgodnienia i dopuszczenia Charakterystyka ogólna Wymagania przepisów Instalacja oddymiania Szkolenie Dokumentacja Konserwacja Uwagi końcowe CZĘŚĆ RYSUNKOWA

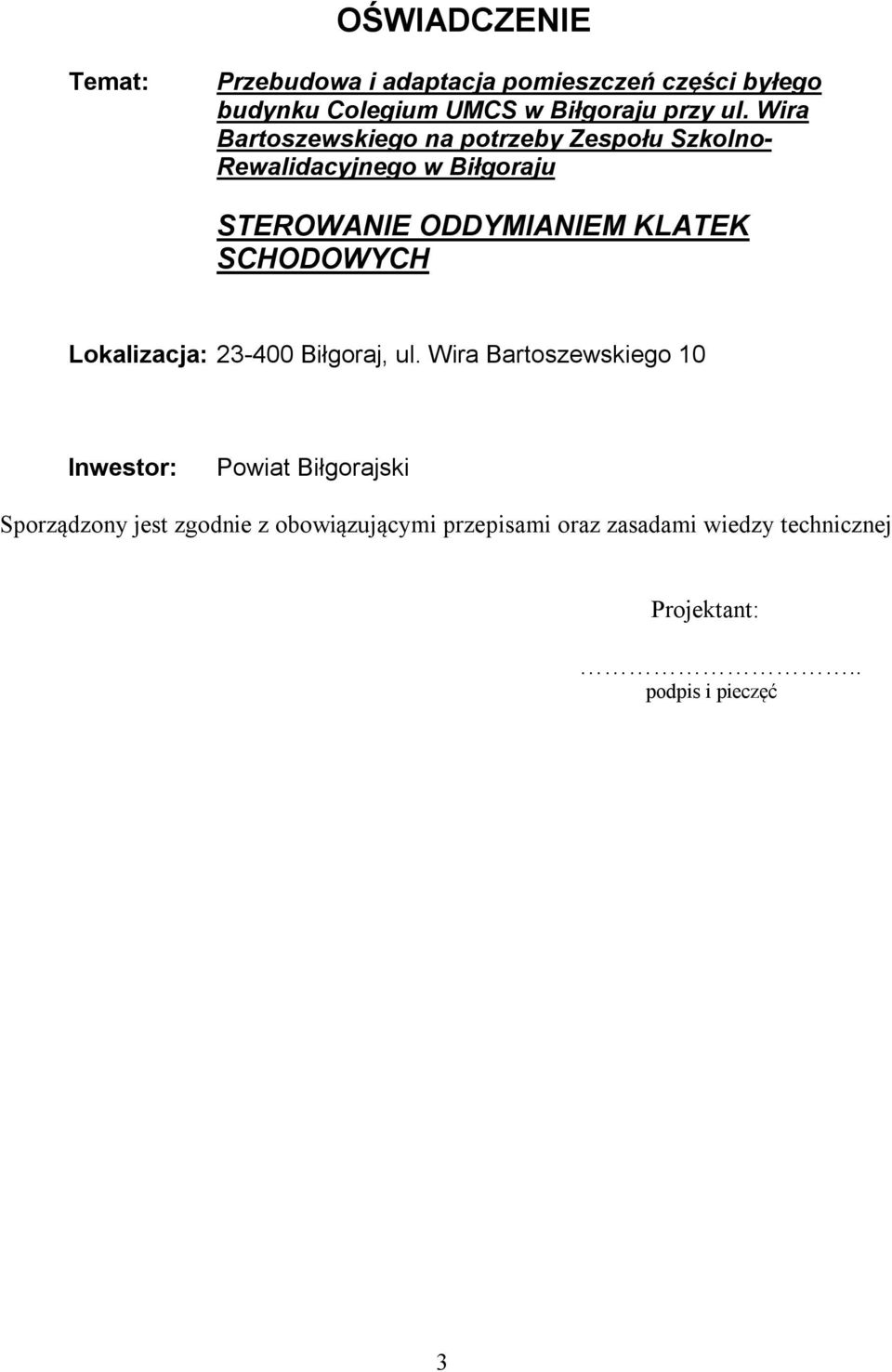

3 OŚWIADCZENIE Temat: Przebudowa i adaptacja pomieszczeń części byłego budynku Colegium UMCS w Biłgoraju przy ul. Wira Bartoszewskiego na potrzeby Zespołu Szkolno- Rewalidacyjnego w Biłgoraju STEROWANIE ODDYMIANIEM KLATEK SCHODOWYCH Lokalizacja: Biłgoraj, ul. Wira Bartoszewskiego 10 Inwestor: Powiat Biłgorajski Sporządzony jest zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Projektant:.. podpis i pieczęć 3

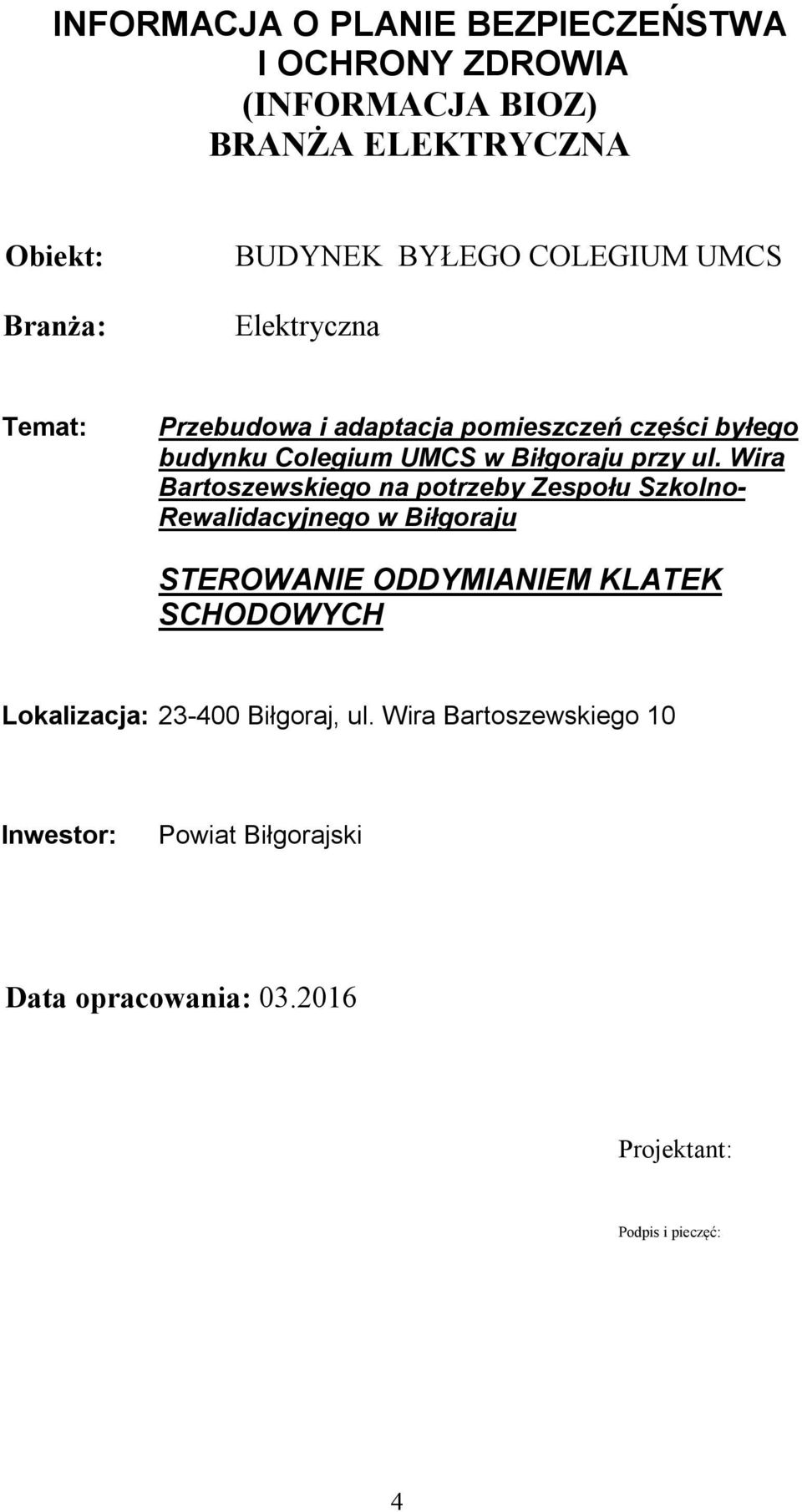

4 INFORMACJA O PLANIE BEZPIECZEŃSTWA I OCHRONY ZDROWIA (INFORMACJA BIOZ) BRANŻA ELEKTRYCZNA Obiekt: Branża: BUDYNEK BYŁEGO COLEGIUM UMCS Elektryczna Temat: Przebudowa i adaptacja pomieszczeń części byłego budynku Colegium UMCS w Biłgoraju przy ul. Wira Bartoszewskiego na potrzeby Zespołu Szkolno- Rewalidacyjnego w Biłgoraju STEROWANIE ODDYMIANIEM KLATEK SCHODOWYCH Lokalizacja: Biłgoraj, ul. Wira Bartoszewskiego 10 Inwestor: Powiat Biłgorajski Data opracowania: Projektant: Podpis i pieczęć: 4

5 Część opisowa wg 3.1. rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2004r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z dn. 10 lipca 2003r.). 1. Zakres robót: a) według przedmiaru robót planowanej inwestycji. 2. Kolejność realizacji poszczególnych obiektów: a) według harmonogramu sporządzonego przez wykonawcę. 3.Wykaz istniejących obiektów budowlanych: a) według planu zagospodarowania inwestycji. 4. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: a) istniejąca instalacja pod napięciem. 5. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych: a) roboty elektryczne pomiarowe i rozruchowe. b) prace na wysokości ponad 5m. 6. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: a) instruktaż bezpośredni. b) zapoznanie pracowników z planem BIOZ. 7. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia, lub w ich sąsiedztwie: a) według aktualnych przepisów BHP. 5

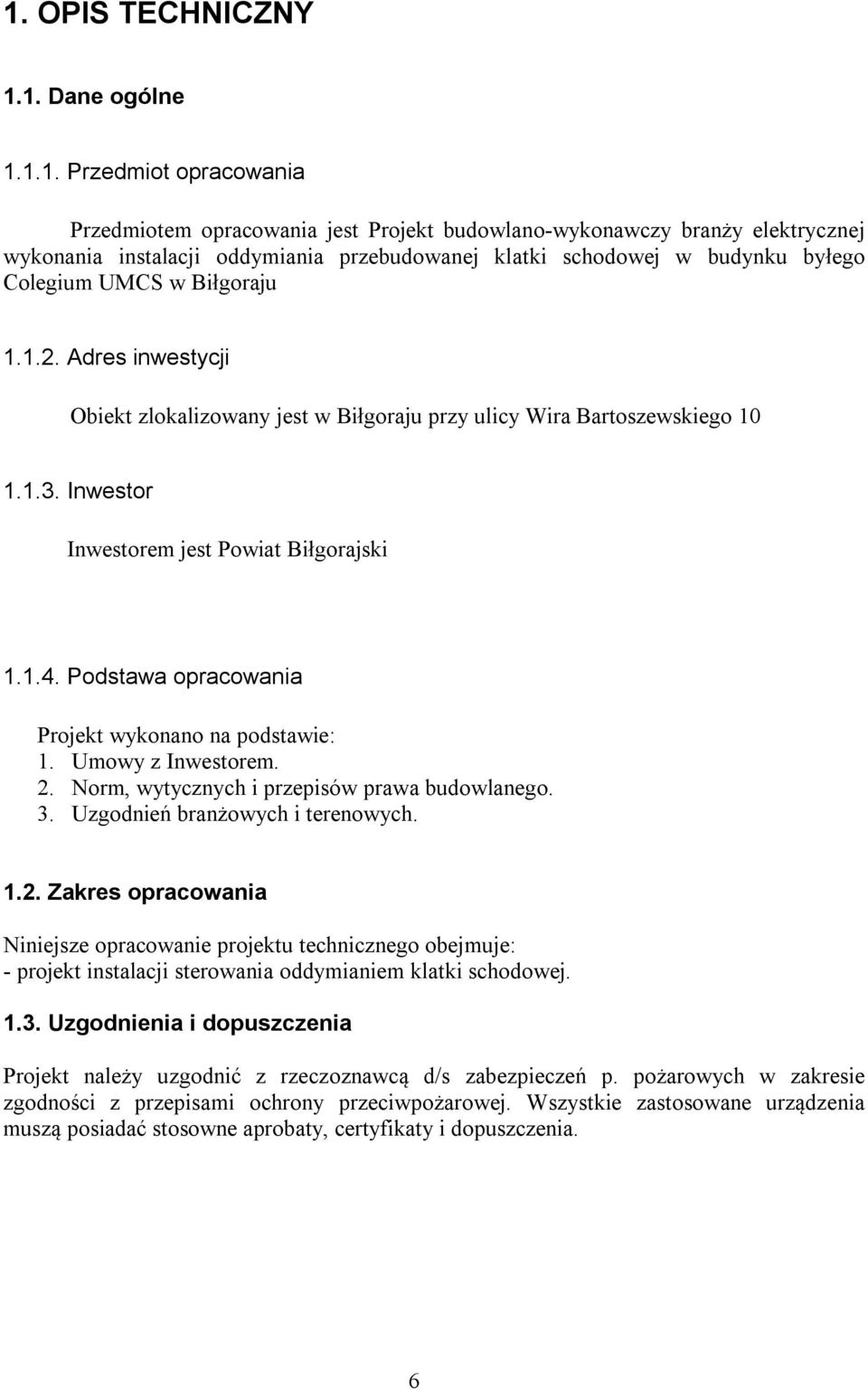

6 1. OPIS TECHNICZNY 1.1. Dane ogólne Przedmiot opracowania Przedmiotem opracowania jest Projekt budowlano-wykonawczy branży elektrycznej wykonania instalacji oddymiania przebudowanej klatki schodowej w budynku byłego Colegium UMCS w Biłgoraju Adres inwestycji Obiekt zlokalizowany jest w Biłgoraju przy ulicy Wira Bartoszewskiego Inwestor Inwestorem jest Powiat Biłgorajski Podstawa opracowania Projekt wykonano na podstawie: 1. Umowy z Inwestorem. 2. Norm, wytycznych i przepisów prawa budowlanego. 3. Uzgodnień branżowych i terenowych Zakres opracowania Niniejsze opracowanie projektu technicznego obejmuje: - projekt instalacji sterowania oddymianiem klatki schodowej Uzgodnienia i dopuszczenia Projekt należy uzgodnić z rzeczoznawcą d/s zabezpieczeń p. pożarowych w zakresie zgodności z przepisami ochrony przeciwpożarowej. Wszystkie zastosowane urządzenia muszą posiadać stosowne aprobaty, certyfikaty i dopuszczenia. 6

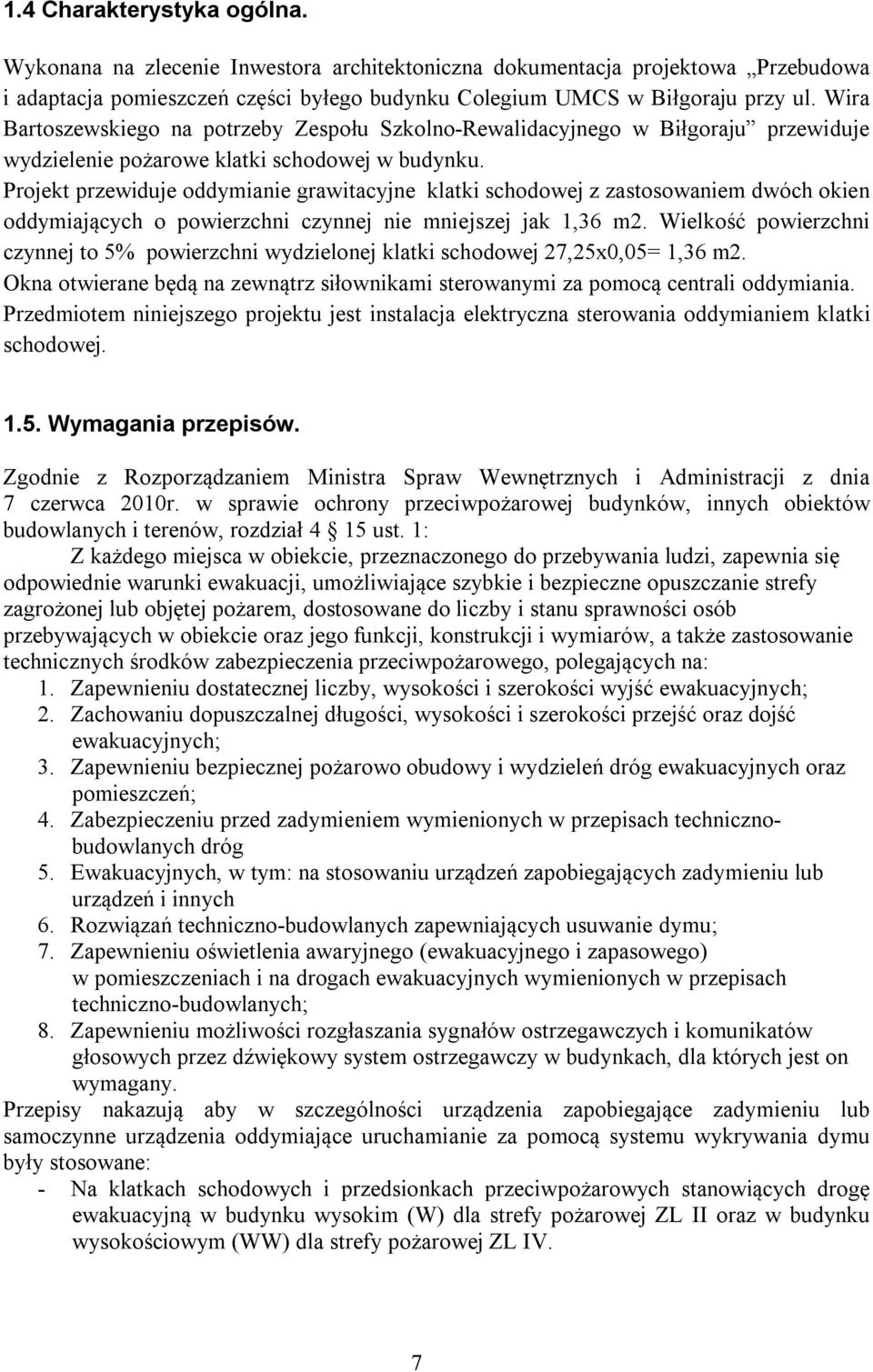

7 1.4 Charakterystyka ogólna. Wykonana na zlecenie Inwestora architektoniczna dokumentacja projektowa Przebudowa i adaptacja pomieszczeń części byłego budynku Colegium UMCS w Biłgoraju przy ul. Wira Bartoszewskiego na potrzeby Zespołu Szkolno-Rewalidacyjnego w Biłgoraju przewiduje wydzielenie pożarowe klatki schodowej w budynku. Projekt przewiduje oddymianie grawitacyjne klatki schodowej z zastosowaniem dwóch okien oddymiających o powierzchni czynnej nie mniejszej jak 1,36 m2. Wielkość powierzchni czynnej to 5% powierzchni wydzielonej klatki schodowej 27,25x0,05= 1,36 m2. Okna otwierane będą na zewnątrz siłownikami sterowanymi za pomocą centrali oddymiania. Przedmiotem niniejszego projektu jest instalacja elektryczna sterowania oddymianiem klatki schodowej Wymagania przepisów. Zgodnie z Rozporządzaniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, rozdział 4 15 ust. 1: Z każdego miejsca w obiekcie, przeznaczonego do przebywania ludzi, zapewnia się odpowiednie warunki ewakuacji, umożliwiające szybkie i bezpieczne opuszczanie strefy zagrożonej lub objętej pożarem, dostosowane do liczby i stanu sprawności osób przebywających w obiekcie oraz jego funkcji, konstrukcji i wymiarów, a także zastosowanie technicznych środków zabezpieczenia przeciwpożarowego, polegających na: 1. Zapewnieniu dostatecznej liczby, wysokości i szerokości wyjść ewakuacyjnych; 2. Zachowaniu dopuszczalnej długości, wysokości i szerokości przejść oraz dojść ewakuacyjnych; 3. Zapewnieniu bezpiecznej pożarowo obudowy i wydzieleń dróg ewakuacyjnych oraz pomieszczeń; 4. Zabezpieczeniu przed zadymieniem wymienionych w przepisach technicznobudowlanych dróg 5. Ewakuacyjnych, w tym: na stosowaniu urządzeń zapobiegających zadymieniu lub urządzeń i innych 6. Rozwiązań techniczno-budowlanych zapewniających usuwanie dymu; 7. Zapewnieniu oświetlenia awaryjnego (ewakuacyjnego i zapasowego) w pomieszczeniach i na drogach ewakuacyjnych wymienionych w przepisach techniczno-budowlanych; 8. Zapewnieniu możliwości rozgłaszania sygnałów ostrzegawczych i komunikatów głosowych przez dźwiękowy system ostrzegawczy w budynkach, dla których jest on wymagany. Przepisy nakazują aby w szczególności urządzenia zapobiegające zadymieniu lub samoczynne urządzenia oddymiające uruchamianie za pomocą systemu wykrywania dymu były stosowane: - Na klatkach schodowych i przedsionkach przeciwpożarowych stanowiących drogę ewakuacyjną w budynku wysokim (W) dla strefy pożarowej ZL II oraz w budynku wysokościowym (WW) dla strefy pożarowej ZL IV. 7

8 - Na klatkach schodowych i przedsionkach przeciwpożarowych stanowiących drogę ewakuacyjną w budynku wysokim (W) dla strefy pożarowej ZL I, ZLIII, ZL V lub PM oraz w budynku wysokościowym (WW) dla strefy pożarowej ZL IV, - Na szybach windowych dźwigów dla ekip ratowniczych, - Na klatkach schodowych zamkniętych i obudowanych drzwiami w budynkach: Niskim (N), zawirającym strefę pożarową ZL II Średniowysokim (SW) zawierającym strefę pożarową ZL I, ZL II, ZL III lub ZL V, Niskim (N) i średniowysokim (SW), zawierającym strefę pożarową PM o gęstości obciążenia ogniowego powyżej 500 MJ/m2 lub w pomieszczeniach zagrożonych wybuchem Instalacja oddymiania Urządzenia i instalacje oddymiające powinny realizować następujące zadania: - Zapewnić w chronionym pomieszczeniu wystarczającą widoczność, - Obniżyć stężenie toksycznych gazów pożarowych, - Utrzymać odpowiedni poziom tlenu, - Usunąć ciepło powstające w trakcie pożaru Urządzenia i instalacje oddymiające powinny spełniać następujące wymagania techniczne: - Powinny być zasilane z dwóch niezależnych od siebie źródeł zasilania, sieciowego (podstawowego) i akumulatorowego (rezerwowego), - Każde źródło powinno być tak dobrane, aby mogło uruchomić komplet wszystkich napędów instalowanych w linii, - Źródło zasilania awaryjnego powinno zapewnić pracę systemu przez minimum 72 godziny w stanie alarmu, - Funkcja oddymiania powinna zawsze mieć pierwszeństwo i zostać odpowiedni sygnalizowana, - Wszystkie funkcje związane z bezpieczeństwem powinny być nadzorowane, - Sygnalizacja zakłóceń powinna być widoczna. - Do zasilania siłowników powinno się stosować przewody umożliwiające ich pracę w warunkach pożaru (powinny być stosowane przewody bezhalogenowe ognioodporne) W budynku zamontowano dwa okna oddymiające o wymiarach 1200mm x 1750mm. Projektuje się okna oddymiające jako jednoskrzydłowe, uchylane na zewnątrz do kąta 21 stopni. Do otwarcia okna projektuje się napęd łańcuchowy w wysuwem 600mm. Takie rozwiązanie pozowali na uzyskanie powierzchni czynnej oddymiania dla jednego okna Acz=0,706m2. Przy dwóch oknach otwieranych jednocześnie mamy więc spełniony warunek: Acz = 2*0,706m2 = 1,412m2 > 1,36m2 8

9 Napowietrzanie będzie zrealizowane za pomocą automatycznie otwieranych drzwi ewakuacyjnych o wymiarach 1200mm x 2000mm oraz okna napowietrzania o wymiarach 1200mm x 1750mm. Okno napowietrzające umieszczone jest obok drzwi ewakuacyjnych. Okno napowietrzające będzie otwierane na zewnątrz. Siłowniki otwierające drzwi oraz okno napowietrzania będą uruchamianie równolegle z oknami oddymiania sygnałem z centrali oddymiania. Siłowniki łańcuchowe powinny zawierać zestaw konsol do montażu na zewnątrz. Napięcie pracy siłowników 24VDC. Zasilanie siłowników klap należy wykonać przewodem o odporności ogniowej PH90 (np.: HTKSH FE180/PH90 1x2x1). Projektuje się zamontowanie jednej centrali oddymiania - na klatce schodowej na ostatniej kondygnacji w okolicy okien oddymiania. Centralę należy zainstalować w widocznym, łatwo dostępnym miejscu, nieoświetlonym bezpośrednio padającymi promieniami słońca, z dala od źródeł ciepła, nienarożnym na uszkodzenia mechaniczne. Zasilanie centrali oddymiania należy doprowadzić z wydzielonego obwodu p.poż z lokalnej tablicy rozdzielczej piętra drugiego przewodem 3x2,5mm2 o odporności ogniowej PH90. Obwód należy zabezpieczyć wyłącznikiem instalacyjnym S B oraz opisać kolorem czerwonym ODDYMIANIE, techniką trwałą i czytelną. Centrala oddymiania współpracuje z optycznym czujnikiem dymu. Projektuje się zamontowanie czujnika na suficie nad klatką schodową na górnej kondygnacji budynku. Optyczne czujki dymu przeznaczone są do wykrywania widzialnego dymu, towarzyszącego powstawaniu większości pożarów. Umożliwia wykrycie pożaru w jego początkowym stadium, gdy materiał jeszcze się tli, co następuje na ogół długo przed wybuchem otwartego płomienia i zauważalnym wzrostem temperatury. Czujki charakteryzują odpornością na wiatr, na zmiany ciśnienia i kondensację pary wodnej. Ma dużą czułość na dym widzialny. Czujka optyczna składa się z zespołu dwóch diod. Pierwsza z nich dioda podczerwona LED - nadaje wiązkę świetlną. Druga, odbiorcza, umieszczona jest w labiryntowym tunelu. Do tej diody nie dociera w normalnych warunkach światło widzialne z zewnątrz ani też z diody nadawczej. Gdy do czujki wnika dym, dioda odbiorcza zaczyna odbierać światło emitowane przez diodę nadawczą, rozproszone na cząstkach dymu. Powoduje to reakcję czujki i przejście w stan alarmu. Czujki są wyposażone we optyczne wskaźniki zadziałania (alarmu) w postaci diody LED, ułatwia to odnalezienie wzbudzonej czujki. Dodatkowo, jeśli czujki znajdują się w miejscach niewidocznych mogą zostać wyposażone w zewnętrzne wskaźniki zadziałania. Czujki montuje się w odpowiednich podstawach. Na klatce schodowej nieopodal centrali oraz na klatce schodowej - na parterze projektuje się ręczne przyciski oddymiania RPO-1 umożliwiające otworzenie dwóch okien oddymiana jednocześnie. Przycisk RPO-1 posiada trzy diody sygnalizacyjne: - czerwona ALARM - żółta USZKODZENIE - zielona OK Przyciski oddymiania należy montować natynkowo, w trwały sposób, na wysokości 1,4 m od poziomu wykończonej posadzki mierząc do środka przycisku. Przyciski oddymiania należy połączyć z centralą za pomocą przewodu o odporności ogniowej PH90. 9

10 Przy centrali, w okolicy okien odymiania projektuje się przycisk przewietrzania LT który umożliwia ręczne otwarcie klapy. Przycisk LT służy do uruchamiania (otwierania i zamykania) klap lub okien, do przewietrzania w trakcie normalnej eksploatacji. Centrala sterowania oddymianiem jest urządzeniem sterującym w elektrycznych systemach oddymiania. Urządzenie jest zasilane napięciem przemiennym 230 V~, napięcie robocze na wyjściach wynosi 24VDC. Centrala wyposażona jest w akumulatory pozwalające na pracę systemu przez 72 godziny po zaniku napięcia sieciowego po tym czasie możliwe jest jednokrotne alarmowe otwarcie klap lub okien dymowych. Zastosowana centrala posiada możliwość: - ręcznego uruchamiania alarmu przyciskami alarmowymi, - automatycznego wyzwalania alarmu za pośrednictwem czujek dymowych, - przekazania informacji o alarmie (sygnał poprzez styk NO/NC), - przekazania informacji o uszkodzeniu centrali (sygnał poprzez styk NO/NC), - współpracy z ręcznym ostrzegaczem pożarowym RPO-1 oraz ROP, - zdalnego kasowania alarmu i zamknięcia klap, - dozorowania stanu gotowości wszystkich podłączonych urządzeń systemu oddymiania i prezentacji ewentualnych uszkodzeń na panelu wewnątrz centrali, - ręcznego otwierania klap lub okien dymowych w celu wentylacji obiektu w czasie normalnej eksploatacji bez wywoływania stanu alarmowego, - automatycznego zamknięcia klap lub okien dymowych otwartych do wentylacji, w przypadku opadów deszczu lub silnego wiatru (po zamontowaniu centralki pogodowej z czujnikiem wiatr-deszcz). Centrala posiada optyczną sygnalizację stanu jej pracy na płycie czołowej, powtórzoną w przyciskach alarmowych RPO-1, co w łatwy sposób pozwala stwierdzić stan alarmu lub uszkodzenia systemu. 10

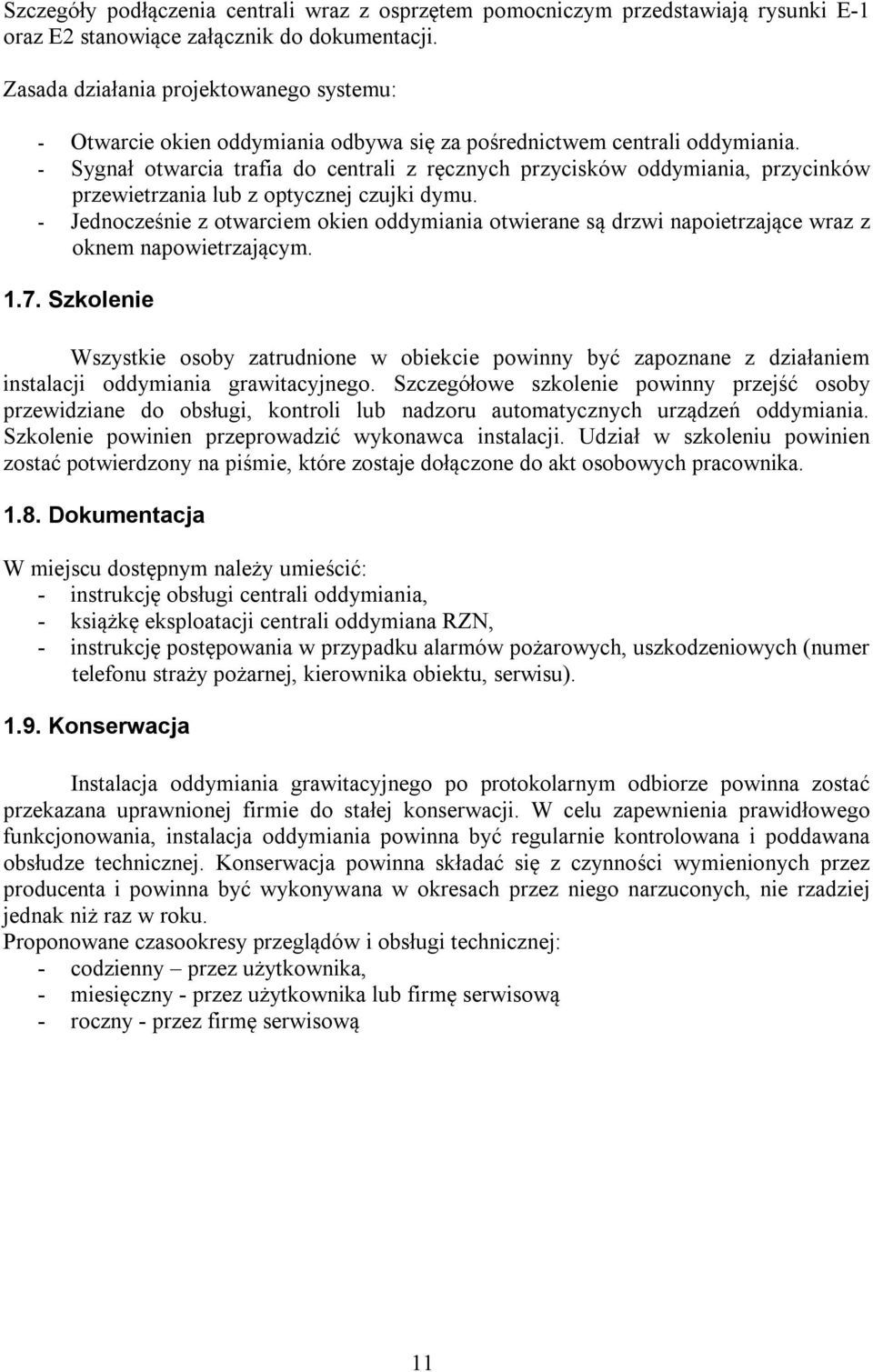

11 Szczegóły podłączenia centrali wraz z osprzętem pomocniczym przedstawiają rysunki E-1 oraz E2 stanowiące załącznik do dokumentacji. Zasada działania projektowanego systemu: - Otwarcie okien oddymiania odbywa się za pośrednictwem centrali oddymiania. - Sygnał otwarcia trafia do centrali z ręcznych przycisków oddymiania, przycinków przewietrzania lub z optycznej czujki dymu. - Jednocześnie z otwarciem okien oddymiania otwierane są drzwi napoietrzające wraz z oknem napowietrzającym Szkolenie Wszystkie osoby zatrudnione w obiekcie powinny być zapoznane z działaniem instalacji oddymiania grawitacyjnego. Szczegółowe szkolenie powinny przejść osoby przewidziane do obsługi, kontroli lub nadzoru automatycznych urządzeń oddymiania. Szkolenie powinien przeprowadzić wykonawca instalacji. Udział w szkoleniu powinien zostać potwierdzony na piśmie, które zostaje dołączone do akt osobowych pracownika Dokumentacja W miejscu dostępnym należy umieścić: - instrukcję obsługi centrali oddymiania, - książkę eksploatacji centrali oddymiana RZN, - instrukcję postępowania w przypadku alarmów pożarowych, uszkodzeniowych (numer telefonu straży pożarnej, kierownika obiektu, serwisu) Konserwacja Instalacja oddymiania grawitacyjnego po protokolarnym odbiorze powinna zostać przekazana uprawnionej firmie do stałej konserwacji. W celu zapewnienia prawidłowego funkcjonowania, instalacja oddymiania powinna być regularnie kontrolowana i poddawana obsłudze technicznej. Konserwacja powinna składać się z czynności wymienionych przez producenta i powinna być wykonywana w okresach przez niego narzuconych, nie rzadziej jednak niż raz w roku. Proponowane czasookresy przeglądów i obsługi technicznej: - codzienny przez użytkownika, - miesięczny - przez użytkownika lub firmę serwisową - roczny - przez firmę serwisową 11

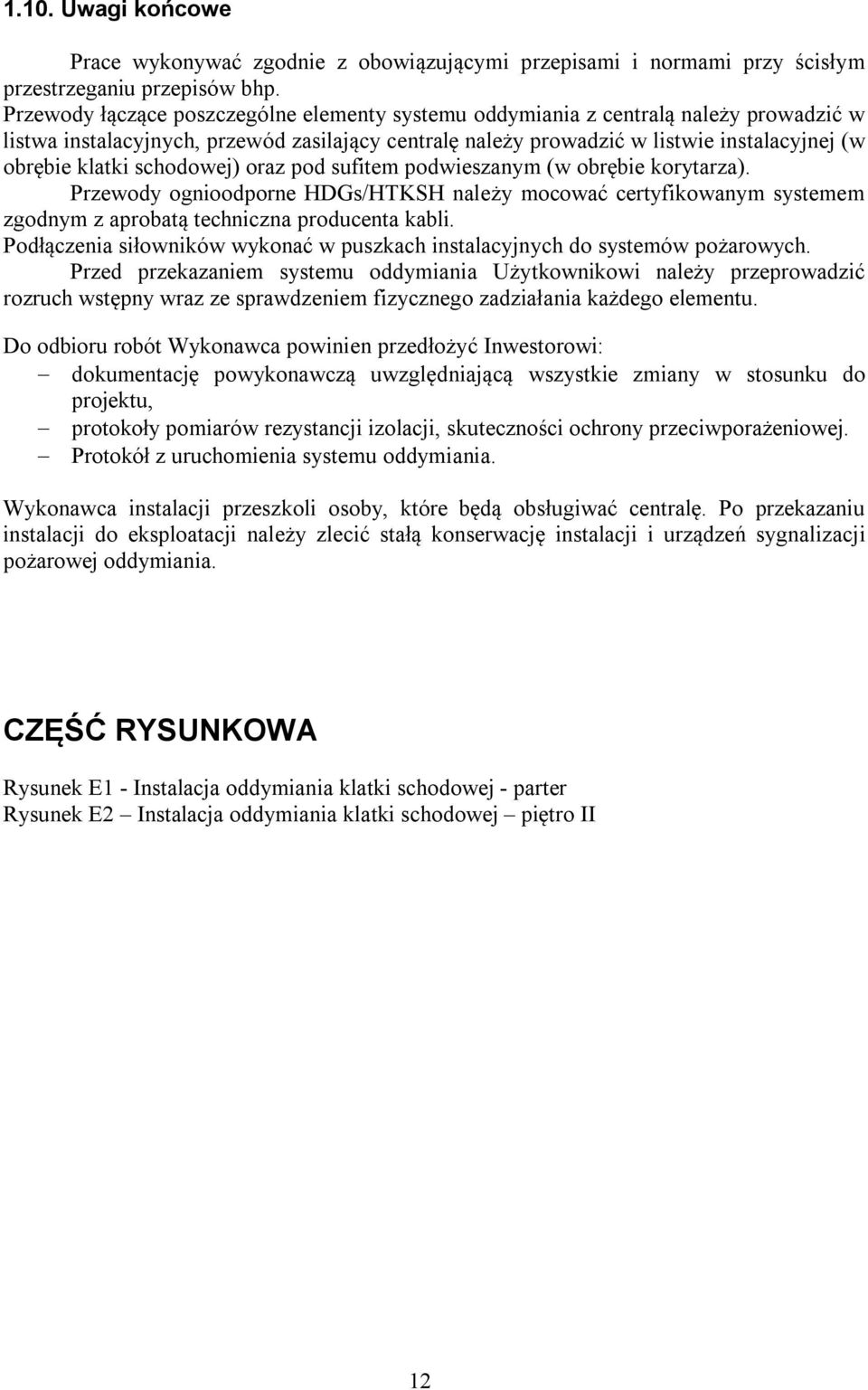

12 1.10. Uwagi końcowe Prace wykonywać zgodnie z obowiązującymi przepisami i normami przy ścisłym przestrzeganiu przepisów bhp. Przewody łączące poszczególne elementy systemu oddymiania z centralą należy prowadzić w listwa instalacyjnych, przewód zasilający centralę należy prowadzić w listwie instalacyjnej (w obrębie klatki schodowej) oraz pod sufitem podwieszanym (w obrębie korytarza). Przewody ognioodporne HDGs/HTKSH należy mocować certyfikowanym systemem zgodnym z aprobatą techniczna producenta kabli. Podłączenia siłowników wykonać w puszkach instalacyjnych do systemów pożarowych. Przed przekazaniem systemu oddymiania Użytkownikowi należy przeprowadzić rozruch wstępny wraz ze sprawdzeniem fizycznego zadziałania każdego elementu. Do odbioru robót Wykonawca powinien przedłożyć Inwestorowi: dokumentację powykonawczą uwzględniającą wszystkie zmiany w stosunku do projektu, protokoły pomiarów rezystancji izolacji, skuteczności ochrony przeciwporażeniowej. Protokół z uruchomienia systemu oddymiania. Wykonawca instalacji przeszkoli osoby, które będą obsługiwać centralę. Po przekazaniu instalacji do eksploatacji należy zlecić stałą konserwację instalacji i urządzeń sygnalizacji pożarowej oddymiania. CZĘŚĆ RYSUNKOWA Rysunek E1 - Instalacja oddymiania klatki schodowej - parter Rysunek E2 Instalacja oddymiania klatki schodowej piętro II 12
