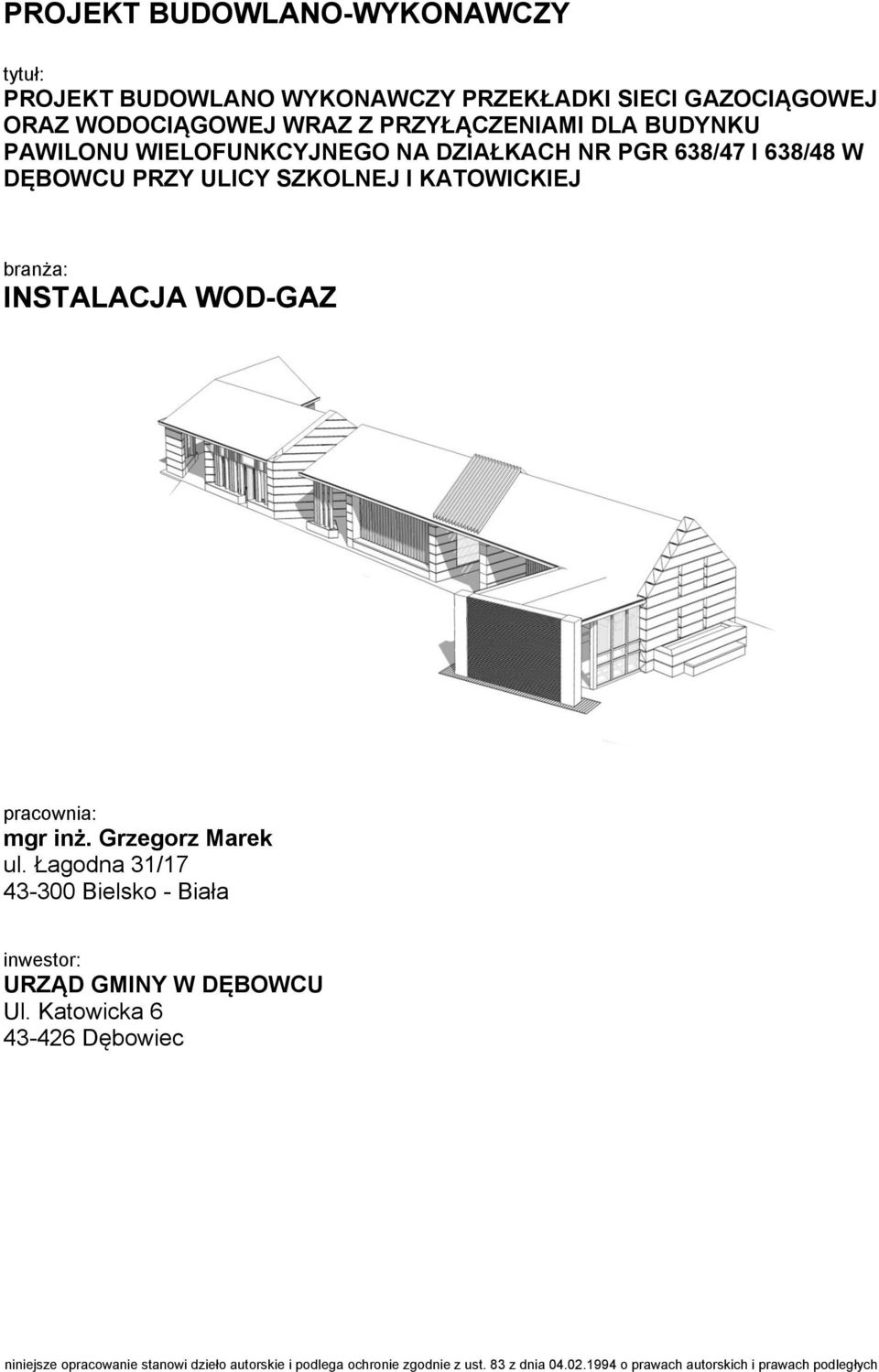

1 PROJEKT BUDOWLANO-WYKONAWCZY tytuł: PROJEKT BUDOWLANO WYKONAWCZY PRZEKŁADKI SIECI GAZOCIĄGOWEJ ORAZ WODOCIĄGOWEJ WRAZ Z PRZYŁĄCZENIAMI DLA BUDYNKU PAWILONU WIELOFUNKCYJNEGO NA DZIAŁKACH NR PGR 638/47 I 638/48 W DĘBOWCU PRZY ULICY SZKOLNEJ I KATOWICKIEJ branża: INSTALACJA WOD-GAZ pracownia: mgr inż. Grzegorz Marek ul. Łagodna 31/ Bielsko - Biała inwestor: URZĄD GMINY W DĘBOWCU Ul. Katowicka Dębowiec niniejsze opracowanie stanowi dzieło autorskie i podlega ochronie zgodnie z ust. 83 z dnia o prawach autorskich i prawach podległych

2 PROJEKT BUDOWLANO-WYKONAWCZY tytuł: PROJEKT BUDOWLANO-WYKONAWCZY PRZEKŁADKI SIECI GAZOCIĄGOWEJ ORAZ WODOCIĄGOWEJ WRAZ Z PRZYŁĄCZENIAMI DLA BUDYNKU PAWILONU WIELOFUNKCYJNEGO NA DZIAŁKACH NR PGR 638/47, 638/48 W DĘBOWCU PRZY ULICY SZKOLNEJ I KATOWICKIEJ inwestor: URZĄD GMINY W DĘBOWCU Ul. Katowicka Dębowiec jednostka projektowa: STUDIO PROJEKTOWE JAKUB GAŁĘSKI Ul. Poniatowskiego Bielsko-Biała projektował: mgr inż. Grzegorz Marek, nr upr. nr SLK/IS/6196/09 opracował: mgr inż. Jakub Żak ul. Robotnicza 2/ Bielsko-Biała Tel zack_u@o2.pl Bielsko-Biała, maj

3 Projekt zawiera: Strona tytułowa Oświadczenie projektanta Uprawnienia i Izba budowlana Część formalna: mapa ewidencyjna, mapa sytuacyjna, wypis z rejestru gruntów Warunki techniczne przyłącza: Wodociągi Ziemi Cieszyńskiej oraz ZOK w Jastrzębiu Zdrój Część formalna: uzgodnienia branżowe Część opisowa Informacja BIOZ Część rysunkowa i. Projekt zagospodarowania terenu - sytuacja ii. iii. iv. Profil Przekładki gazociągowej Zabezpieczenie kabla Projekt zagospodarowania terenu - sytuacja v. Profil przyłącza wodociągowego vi. vii. viii. ix. Zabezpieczenie gazociągu Zabezpieczenie kabla Schemat montażowy instalacji wewnętrznej Schemat montażowy podejścia pod wodomierz x. Schemat montażowy przyłącza xi. Hydrant nadziemny Dn100 2

4 OŚWIADCZENIE Projektanta O sporządzeniu projektu budowlanego zgodnie z obowiązującymi przepisami oraz zasadmi Ja niżej podpisany wiedzy technicznej mgr inż. Grzegorz Marek ul. Łagodna 31/ Bielsko-Biała Oświadczam, że projekt budowlany (opracowanie z maja 2011 r) dotyczący inwestycji: PROJEKT BUDOWLANO-WYKONAWCZY PRZEKŁADKI SIECI GAZOCIĄGOWEJ ORAZ WODOCIĄGOWEJ WRAZ Z PRZYŁĄCZENIAMI DLA BUDYNKU PAWILONU WIELOFUNKCYJNEGO NA DZIAŁKACH NR PGR 638/47, 638/48 W DĘBOWCU PRZY ULICY SZKOLNEJ I KATOWICKIEJ Opracowany na rzecz inwestora: URZĄD GMINY W DĘBOWCU Ul. Katowicka Dębowiec Został opracowany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej j jest kompletny z punktu widzenia celu, któremu ma służyć. 3

5 3. UPRAWNIENIA, IZBA BUDOWLANA 4

6 5

7 6

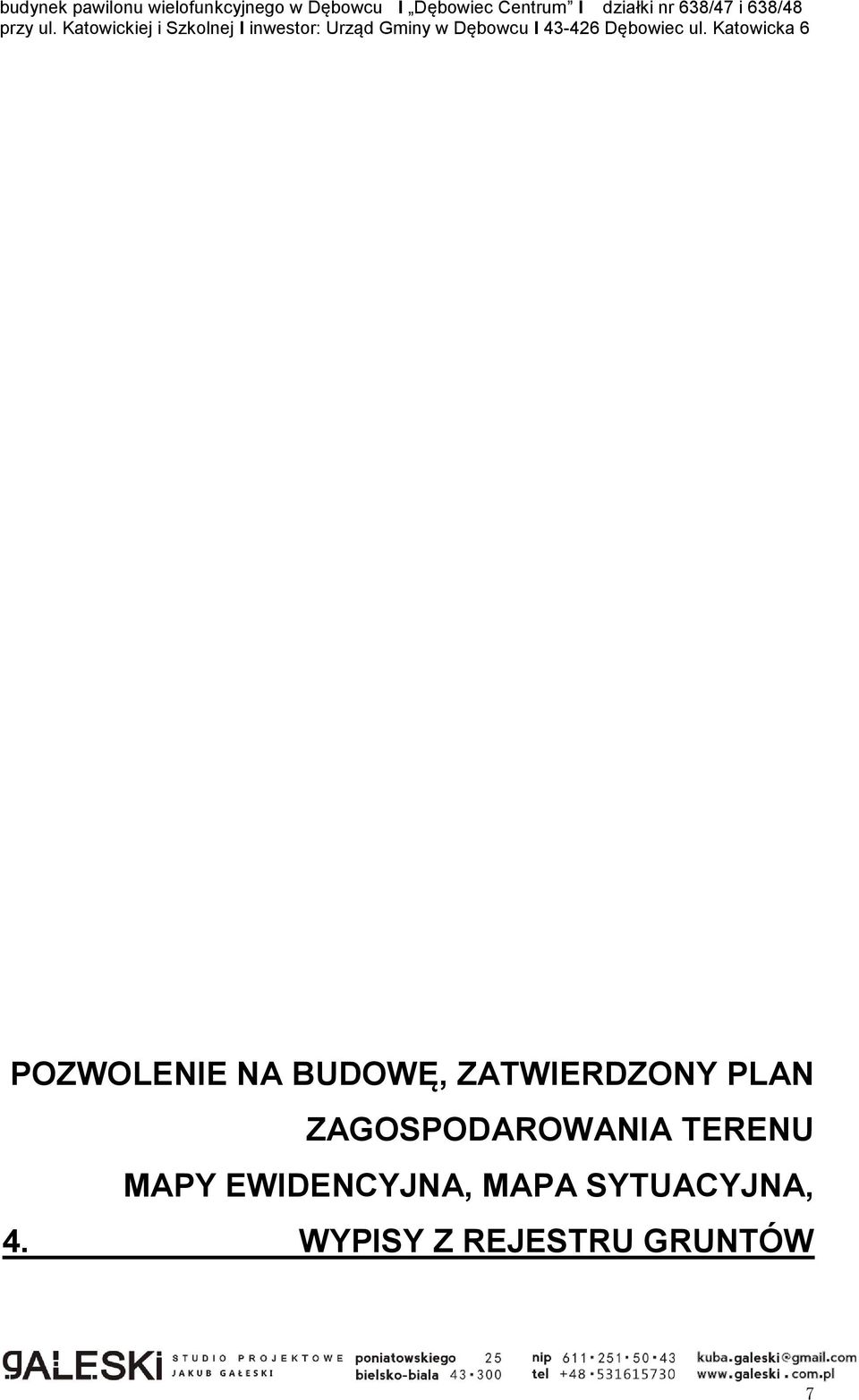

8 POZWOLENIE NA BUDOWĘ, ZATWIERDZONY PLAN ZAGOSPODAROWANIA TERENU MAPY EWIDENCYJNA, MAPA SYTUACYJNA, 4. WYPISY Z REJESTRU GRUNTÓW 7

9 5. UZGODNIENIA BRANŻOWE 8

10 6. CZĘŚĆ OPISOWA 9

11 SPIS TREŚCI CZĘŚCI OPISOWEJ: 1. Wstęp Nazwa opracowania INWESTOR Przedmiot opracowania Podstawa opracowania Charakterystyka stanu istniejącego stan formalno - prawny CHARAKTERYSTYKA DZIAŁKI Charakterystyka inwestycji UZBROJENIE TERENU LOKALIZACJA INWESTYCJI Konfiguracja gazociągu rozdzielczego-lokalizacja włączenia Układ sieci zasilającej- gazociąg Dobór średnicy przekładki gazociągowej Charakterystyka trasy projektowanego przyłącza gazociągowego Armatura Konfiguracja wodociągu rozdzielczego-lokalizacja włączenia Układ sieci zasilającej- wodociąg Bilans zapotrzebowania wody Dobór średnicy przyłączy wodociągowych do budynku Dobór wodomierza Charakterystyka trasy projektowanego przyłącza wodociągowego Armatura Wykonawstwo robót Uwagi końcowe 20 10

12 1. Wstęp Nazwa opracowania. Projekt budowlany przekładki gazociągu oraz wodociągu wraz z przyłączeniami przy projektowanym Pawilonie Wielofunkcyjnym zlokalizowanym w Dębowcu na działce pgr 468/47 i 468/48 przy ulicy Szkolnej i Katowickiej INWESTOR Urząd Gminy w Dębowcu Dębowiec ul. Katowicka Przedmiot opracowania. Przedmiotem opracowania jest projekt budowlany przekładki sieci gazociągowej biegnącej przez projektowany budynek Pawilonu Wielofunkcyjnego w Dębowcu przy ulicy Szkolnej i Katowickiej oraz przekładki sieci wodociągowej wraz z przyłączeniami dla budynku Pawilonu Wielofunkcyjnego w Dębowcu przy ulicy Szkolnej i Katowickiej. Opracowanie obejmuje zagadnienia bilansowe, lokalizacyjne i wykonawcze dla w/w sieci oraz zakres wymagany do projektu zagospodarowania terenu. W projekcie przedstawiono: charakterystykę tras projektowanych rurociągów zagadnienia techniczne realizacji sieci (profile, dobór armatury, rury, technologia wykonania, wykopy, montaż) 1.4. Podstawa opracowania. Podstawę opracowania stanowią: zlecenie Inwestora plan syt. wys. w skali 1:500 warunki techniczne przekładki sieci wodociągowej (pismo Zakładu Odmetanowania Kopalń Sp Z o.o. nr ZOK/397/BK/2011 z dnia r.) warunki techniczne przekładki sieci wodociągowej (pismo Wodociągów Ziemi Cieszyńskiej Sp Z o.o. nr TT/3207/2010 z dnia r.) uzgodnienia branżowe wizje lokalne w terenie 11

13 2. Charakterystyka stanu istniejącego 2.1. stan formalno - prawny. Projektowane instalacje będą obsługiwały budynek Pawilonu Wielofunkcyjnego w Dębowcu na działce pgr. 468/47 i 468/48 przy ulicy Szkolnej i Katowickiej stanowiący własność: Urząd Gminy w Dębowcu Dębowiec ul. Katowicka CHARAKTERYSTYKA DZIAŁKI Działki pgr. 468/47 i 468/48 położone są w Dębowcu. Znajduje sie w terenie średnio zurbanizowanym, lecz charakterystyka terenu umożliwia w przyszłości stworzenie umiarkowanie zwartej zabudowy jednorodzinnej i przemysłowej. Ukształtowanie terenu sprawia że całość wód i ścieków może być odprowadzana w sposób grawitacyjny. Działki charakteryzuje się dość silnym spadkiem w kierunku południo-wschodnim, gdzie graniczą z ulicą Szkolną. Projektowany budynek Pawilony Wielofunkcyjnego koliduje z istniejącą siecią wodociągową oraz gazową. Istniejące sieci zostaną przełożone, w taki sposób aby nie kolidowały z projektowanym budynkiem. 12

14 2.3. Charakterystyka inwestycji UZBROJENIE TERENU Na terenie projektowanej inwestycji znajduje sie uzbrojenie działki. Występuje kolizja projektowanego budynku z siecią wodociągową oraz gazową. Występują także kolizje istniejących sieci z projektowanymi LOKALIZACJA INWESTYCJI Projektuje się przełożenie sieci wodociągowej Stal Ø200 i gazowej PE Ø50: 1. Przekładka gazu: północna 28,70 m 2. Przekładka wodociągu wraz z przyłączami: południowy-wschód- 81,00 m Przekładka gazu jest projektowana na północnej części działki 638/48 i przebiega 1,60 m od istniejącego wodociągu Ø100. Trasa przekładki biegnie po części południowowschodniej działki 638/47. Zostały zachowane warunki techniczne jakim powinny odpowiadać sieci i ich usytuowanie. 3. Konfiguracja gazociągu rozdzielczego-lokalizacja włączenia 3.1. Układ sieci zasilającej- gazociąg W warunkach technicznych określono możliwość poprowadzenia przekładki gazociągu kolidującego z projektowanym budynkiem Pawilony Wielofunkcyjnego Dębowiec Centrum na parcelach nr 638/47 i 638/48 przy ul. Katowickiej i Szkolnej w Dębowcu. Prace związane z przebudową gazociągu należy wykonać przy zachowaniu warunków wydanych przez ZOK. Przeprowadzenia gazociągu obok projektowanej inwestycji polega na zmianie trasy sieci gazociągowej PE-HD100 SDR-11 PN16 o średnicy Dn50. Według warunków technicznych Zakładu Odmetanowania Kopalń przekładkę należy wykonać z rur opancerzonych do gazu PE-HD100 SDR11, PN16 o średnicy zewnętrznej 63 mm. Z uwagi na wysokie ciśnienie na instalacji gazociągowej należy użyć rur o wartości. Na podstawie powyżej opisanych informacji należy stwierdzić, że warunki zasilania wodą budynków są dobre. Ciśnienie maksymalne dla przedmiotowego gazociągu określono w warunkach technicznych ZOK/397/BK/2011 z dnia r.: P max = 0,40 MPa 13

15 3.2. Dobór średnicy przekładki gazociągowej. Na podstawie przyjętych w warunkach technicznych danych rozbioru wody pisma Wodociągi Ziemi Cieszyńskiej Sp Z o.o. dotyczących średnicy gazociągu (istniejący gazociąg PE-HD Dn50) i maksymalnego gwarantowanego ciśnienia rurociągu zasilającego w miejscu przyłączenia wynoszącego ok. 0,40 MPa przyjęto wodociąg o następujących średnicach nominalnych: 1. Przebudowa gazociągu Dn50 węzeł A B DN= 50mm (Dz63 PE-HD100, SDR 11, PN16 opancerzone) - L=28,70 m 3.3. Charakterystyka trasy projektowanego przyłącza gazociągowego Przekładka A-B Przekładkę sieci gazowej zaprojektowano zgodnie z wytycznymi Zakładem Odmetanowania Kopalń do istniejącego gazociągu PE Dn50 ułożonego wzdłuż północnej części działki. Przekładkę zaprojektowano poprzez wycięcie istniejącej rury PE Dn50 w miejscu projektowanej przekładki, gdzie istniejący gazociąg koliduje z projektowanym budynkiem pawilonu i zabudowanie na istniejącym gazociągu mufy elektrooporowej do gazu PE Dz63, SDR11, PE100 i połączenie jej za pomocą zgrzewu z projektowaną przekładką PE-HD100 Dz63 (Dn50), SDR11. Przekładkę realizować w ten sam sposób na węźle A i D. Projektowaną przekładkę poprowadzić zgodnie z warunkami wydanymi przez Zakład Odmetanowania Kopalń Sp Z o.o. nr ZOK/397/BK/2011 z dnia r.. Gazociąg należy prowadzić od strony północnej projektowanego pawilonu wielofunkcyjnego na granicy pomiędzy projektowanym chodnikiem a terenem zielonym. Do przekładki gazociągowej na długości A D stosować rury PE-HD SDR11, PN16 klasy PE100 firmy Protect lub tożsame Armatura lp. NAZWA MATERIAŁ ILOŚĆ PRODUCENT 1 Rura PE-HD Dn50 (Dz 232) PE100 SDR 11, PN16 /opancerzona/ PE 30,00 mb Protect 2 Mufa elektrooporowa PE100, SDR11 Dn50 PE 2 szt WAVIN 3 Kolano elektrooporowe 90 o PE100, SDR11 Dn50 PE 3 szt WAVIN 4 Taśma oznaczeniowa do gazu - Wg zużycia UNISAN 5 Rura ochronna stalowa 159 x 5,6 stal 3 mb - 4. Konfiguracja wodociągu rozdzielczego-lokalizacja włączenia 14

16 4.1. Układ sieci zasilającej- wodociąg W warunkach technicznych określono możliwość doprowadzenia wody do przedmiotowych budynków poprzez zmianę transy sieci wodociągowej STALØ200 wraz z przyłączami z wodociągu zlokalizowanego przy ulicy z wodociągu STALØ200 biegnącego wzdłuż ulicy Szkolnej. Według warunków technicznych Wodociągów Ziemi Cieszyńskiej Sp Z o.o. przekładkę należy wykonać z rur opancerzonych do wody PE-HD SDR17 (PN10, natomiast przyjeto PN16) klasy PE100 o średnicy zewnętrznej 232 mm wraz z zabudową hydrantu naziemnego 100 mm. Z uwagi na wysokie ciśnienie na instalacji wodociągowej należy zamontować reduktor ciśnienia. Projektuje się regulator ciśnienia firmy DANFOSS Dn32 25(bar) nr. Katalogowy149B7007. Zgodność z normami: - PN-EN 1567:2004 Zawory redukcyjne - PN-EN ISO228:2005 Gwinty rurowe Dn D A B C G Masa,, mm mm mm mm mm kg 1,1/ / ,3 Na podstawie powyżej opisanych informacji należy stwierdzić, że warunki zasilania wodą budynków są dobre Bilans zapotrzebowania wody Zapotrzebowanie wody dla przedmiotowego budynku określono w warunkach technicznych TT/4320/2010 z dnia na podstawie danych otrzymanych od właściciela budynków. Wyznaczony maksymalny rozbiór wody dla przedmiotowego budynku wyniesie w odniesieniu: q=0,80 l/s= 2,88 m3 /h 15

17 4.3. Dobór średnicy przyłączy wodociągowych do budynku. Na podstawie przyjętego w warunkach technicznych rozbioru wody pisma Wodociągi Ziemi Cieszyńskiej Sp Z o.o. dotyczącego gwarantowanego ciśnienia rurociągu zasilającego w miejscu przyłączenia wynoszącego ok. 0,1 MPa przyjęto wodociąg o następujących średnicach nominalnych: 2. Przebudowa wodociągu Ø200 węzeł A D DN= 200mm (Dz232 PE-HD, SDR 17, PN16 opancerzone) 3. Budynek- węzeł B- DN= 36mm (Dz40 PE-HD, SDR 17, PN16) 4. Budynek węzeł C- DN= 50mm (Dz63 PE-HD, SDR 17, PN16) 4.4. Dobór wodomierza Dla przepływu obliczeniowego w pkt. 2.2 przyjęto następujący typ wodomierza: dla przepływu obliczeniowego ok. 2,9 l/s dobrano wodomierz mokrobieżny wielostrumieniowy Dn15 mm o nominalnym przepływie q= 2,5 m3 /h. Za wodomierzem i zaworem kulowym zabudować zawór zwrotny antyskażeniowy z możliwością dozoru typ EA251 Ø40 prod. Danfoss. Budynek: Węzeł A oraz C OZNACZENIE WARTOŚĆ PARAMETR JEDN. ŚREDNICA NOMINALNA mm 20 NOMINALNY STRUMIEŃ OBJĘTOŚCI m 3 /h 1,5 MAKSYMALNY STRUMIEŃ OBJĘTOŚCI m 3 /h 2 POŚREDNI STRUMIEŃ OBJĘTOŚCI l/h 150 kl.a/ 120 kl.b MINIMALNY STRUMIEŃ OBJĘTOŚCI l/h 60 kl.a/ 30 kl.b PRÓG ROZRUCHU l/h Charakterystyka trasy projektowanego przyłącza wodociągowego Przekładka A-D Przekładkę sieci wodociągowej zaprojektowano zgodnie z wytycznymi Wodociągów Ziemi Cieszyńskiej do istniejącego wodociągu STAL Ø200 ułożonego wzdłuż ulicy Szkolnej. Przekładkę zaprojektowano poprzez wycięcie rury stalowej Ø200 w miejscu projektowanej przekładki i zabudowanie na istniejącym wodociągu kołnierza dwukomorowego łączeniowego do rur stalowych DN200 (Dn225), następnie na projektowanym wodociągu PE-HD Dn200 (Dz225), PE100, SDR17, PN16 (opancerzoną Dz232) kołnierza dwukomorowego do rur PE DN 200 (225) firmy Hawle. Kołnierze łączyć poprzez za pomocą śrub z łbem sześciokątnym tak aby uszczelki wargowe dobrze do siebie przylegały. Przekładkę realizować w ten sam sposób na węźle A i D. Projektowaną przekładkę 16

18 poprowadzić zgodnie z warunkami wydanymi przez Wodociągi Ziemi Cieszyńskiej nr. TT/3207/2010 z dnia Wodociąg należy prowadzić od strony frontowej projektowanego pawilonu wielofunkcyjnego na granicy pomiędzy projektowanym parkingiem a terenem zielonym. Do przekładki wodociągowej na długości A D stosować rury PE-HD SDR17, PN16 klasy PE100 firmy Wavin TS nr. kat lub tożsame (rury wyostrzone w pancerz o średnicy Dz232) Hydrant nadziemny węzeł E Hydrant nadziemny zaprojektowano zgodnie z wytycznymi Wodociągów Ziemi Cieszyńskiej do projektowanego wodociągu PE-HD Dn200/Dz225(232 z opancerzeniem) ułożonego wzdłuż ulicy Szkolnej. Hydrant zaprojektowano poprzez zabudowane na projektowanym wodociągu PE Dz225 (Dz323 z opancerzeniem) trójnika redukcyjnego Dz225/110 PE100, SDR11. Trójnik łączyć z rura za pomocą kołnierza do rur PE z pierścieniem dociskowym Dn200 (Dz225) firmy HAWLE DIN 8074 nr kat Za trójnikiem należy zabudować króciec dwukołnierzowy FF, DN 100, l=300 za która należy zamontować zasuwę klinową kołnierzową, DN 110. Zasuwę wykonać z obudową teleskopową do zasuw, 1,3-1,8 m lub teleskopową obudowę do zasuw, 1,8-2,25m i ze skrzynką uliczną montowaną na pierścieniach odciążających. Położenie zasuwy oznakować tabliczkami umieszczonymi na trwałych obiektach nadziemnych w pobliżu przewodu wodociągowego. Za zasuwą zabudować króciec dwukołnierzowy FF, DN 110, l=800 oraz stopę pod hydrant z kołnierzami, DN 100, N 90. Stopa pod hydrant oraz zasuwa winne być posadowione na betonowych fundamentach (wg. rysunku szczegółowego). Na stopie hydrantowej zamontować hydrant nadziemny, DN 100, PN 10 Przyłącze budynek węzeł B B1 Włączenie do wodociągu rozdzielczego zaprojektowano zgodnie z wytycznymi Wodociągami Wody Cieszyńskiej Sp Z o.o. do projektowanego wodociągu PE-HD Dn200 (Dz232) TS opancerzona, ułożonego wzdłuż ulicy Szkolnej. Włączenie zaprojektowano poprzez zabudowanie na istniejącym wodociągu opaski do nawiercania HAKU firmy HAWLE 225/1 1/4 nr kat następnie adapter do muf elektrooporowych DZ40 z gwintem wew. 32 mm i zasuwy do przyłączy domowych do zgrzewania z żywic POM PE100 SDR 11 PN16 (nr kat: 2670). Rurę montować do zasuwy za pomocą muf elektrooporowych łączonych za pomocą zgrzewania. Łączenie zasuwy wykonać przy pomocy muf elektrooporowych za pomocą zgrzewania. 17

19 Zasuwę wykonać z obudową teleskopową i ze skrzynką uliczną montowaną na pierścieniach odciążających. Położenie zasuwy oznakować tabliczkami umieszczonymi na trwałych obiektach nadziemnych w pobliżu przewodu wodociągowego. Projektowane przyłącze poprowadzić według projektu zagospodarowana terenu przez drogę a następnie wzdłuż posesji inwestora do budynku rurą o średnicy Dn 32. Doprowadzić przyłącze do ściany budynku. Zabezpieczyć przejście przez ścianę i wprowadzić przyłącze do budynku. Przyłącze do budynku wykonać z rur PE-HD Dn 32x3,7 PE100/ SDR17/ PN16, rury oraz zasuwy łączyć za pomocą zgrzewania. Przewody należy układać na głębokości min. 1,40 m z min. 20 cm podsypką i obsypką piaskową minimum 30 cm. Na 20 cm nad przewodem ułożyć taśmę oznaczeniową z wkładką metalową. Ułożony i zmontowany przewód powinien być zbadany pod względem szczelności i wytrzymałości na ciśnienie /16 Bar przez minimum 30 min./ a następnie starannie przepłukany i zdezynfekowany. Zasypkę wykopów należy prowadzić warstwami po 15 cm przy równoczesnym zagęszczaniu ręcznym lub po 30 cm przy zagęszczaniu mechanicznym. Przyłącze budynek węzeł C C1 Włączenie do wodociągu rozdzielczego zaprojektowano zgodnie z wytycznymi Wodociągami Wody Cieszyńskiej Sp Z o.o. do istniejąceo wodociągu PE Dn100 ułożonego wzdłuż działki Inwestora. Włączenie zaprojektowano poprzez zabudowanie na istniejącym wodociągu opaski do nawiercania HAKU firmy HAWLE 100/2 nr kat następnie adapter do muf elektrooporowych DZ63 z gwintem wew. 50 mm i zasuwy do przyłączy domowych do zgrzewania z żywic POM PE100 SDR 17 PN16 (nr kat: 2670). Rurę montować do zasuwy za pomocą muf elektrooporowych łączonych za pomocą zgrzewania. Łączenie zasuwy wykonać przy pomocy muf elektrooporowych za pomocą zgrzewania. Zasuwę wykonać z obudową teleskopową i ze skrzynką uliczną montowaną na pierścieniach odciążających. Położenie zasuwy oznakować tabliczkami umieszczonymi na trwałych obiektach nadziemnych w pobliżu przewodu wodociągowego. Przyłącze do budynku wykonać z rur PE-HD Dn50 (Dz 63 PE100/ SDR11/ PN16), rury oraz zasuwy łączyć za pomocą zgrzewania. Przewody należy układać na głębokości min. 1,40 m z min. 20 cm podsypką i obsypką piaskową minimum 30 cm. Na 20 cm nad przewodem ułożyć taśmę oznaczeniową z wkładką metalową. Ułożony i zmontowany przewód powinien być zbadany pod względem szczelności i wytrzymałości na ciśnienie /16 Bar przez minimum 30 min./ a następnie starannie przepłukany i 18

20 zdezynfekowany. Zasypkę wykopów należy prowadzić warstwami po 15 cm przy równoczesnym zagęszczaniu ręcznym lub po 30 cm przy zagęszczaniu mechanicznym Armatura lp. NAZWA MATERIAŁ ILOŚĆ PRODUCENT Rura PE-HD Dn200 (Dz 232) PE100 SDR 17, PN16 /opancerzona/ Rura PE-HD Dn50 (Dz63) PE100, SDR17 /opancerzona/ Rura PE-HE Dn32 (Dz40) PE100 SDR17 /opancerzona/ Opaska do nawiercania Dz225/2 HAKU Pn16 Nr 5250 Opaska do nawiercania Dz225/1 1/4 HAKU PN16 Nr 5250 Zasuwa z żywic POM z króćcami PE do zgrzewania PE100 SDR11 PN16 Dn32 (Dz40) Zasuwa z żywic POM z króćcami PE do zgrzewania PE100 SDR11 PN16 Dn50 (Dz63) PE 81,00 mb WAVIN PE 15,50 mb WAVIN PE 6,00 mb WAVIN - 1 szt. HAWLE - 1 szt. HAWLE POM / PE 1 szt. HAWLE POM / PE 1 szt. HAWLE 8 zasuwa klinowa kołnierzowa Dn100 STAL 1 szt. HAWLE 9 Laga teleskopowa Dn1 1/2-3 szt. HAWLE Kołnierz dwukomorowy do rur stalowych DN200 (Dz225) Kołnierz dwukomorowy do rur PE DN200 (Dz225) Uszczelka gumowa do połączeń koł. Dn200/Dz225 SDR17 N16 Uszczelka gumowa do połączeń koł. Dn100/Dz110 SDR17 N16 Stal 2 szt. HAWLE Stal 4 szt. HAWLE GUMA 4 szt. WAVIN GUMA 5 szt. WAVIN 14 Hydrant nadziemny DN 100, PN10 STAL 1szt. ELPLAST 15 Stopa pod hydrant z kołnierzamidn100, N90 o STAL 1szt. ELPLAST 16 Króciec dwukołnierzowy FF, DN100, I=300 STAL 1 szt. ELPLAST 17 Króciec dwukołnierzowy FF, DN100, I=800 STAL 1 szt. ELPLAST 18 Trójnik kołnierzowy redukcyjny Dn200/100 (Dz225/110) STAL 1 szt. ELPAST 19 Skrzynka uliczna sztywna odmiana A Żeliwo 1 szt. HAWLE 20 Skrzynka uliczna Nr kat.1750 DIN 4056/38 żeliwo 2 szt. WAVIN 21 Obudowa teleskopowa do zasuw 1,30 do 1,80 m - 3 szt. HAWLE 19

21 lp. NAZWA MATERIAŁ ILOŚĆ PRODUCENT adapter do muf elektrooporowych DZ63 z gwintem wew. 50 mm adapter do muf elektrooporowych DZ40 z gwintem wew. 32 mm - 1 szt. WAVIN - 1 szt. WAVIN 24 Mufa PE Dz40 PE 100 SDR11 PE 5 szt. WAVIN 25 Mufa PE Dz63 PE 100 SDR11 PE 5 szt. WAVIN 5. Wykonawstwo robót Roboty ziemne wykonać zgodnie z normą PN-B-10736: 1999 "Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych - Warunki techniczne wykonania". W razie stwierdzenia uzbrojenia nie naniesionego na mapy należy z dysponentami tego uzbrojenia uzgodnić warunki kolizji. Całość robót wykonać zgodnie z "Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych, obowiązującymi przepisami bhp oraz instrukcjami producentów stosowanych materiałów i urządzeń. Stosowane materiały winny posiadać aktualne świadectwa dopuszczenia do stosowania w budownictwie. Zabrania się odłączania uziemienia urządzeń elektrycznych do przewodów wodociągowych wykonanych z tworzyw sztucznych. Do odbioru Inwestor winien posiadać pomiar geodezyjny powykonawczy zrealizowanego zakresu robót zarejestrowany w ewidencji geodezyjnej gminy. 6. Uwagi końcowe Wszystkie prace należy prowadzić przy zachowaniu przepisów BHP zawartych w szczególności w: DZ. U. Nr 22/53 poz. 89- BHP -transport ręcznym DZ.U. Nr 2/67- Warunki techniczne wykonania i odbioru robót betonowych i żelbetowych w zakresie gospodarki wodnej. DZ.U. Nr 13/72- W sprawie bezpieczeństwa i higieny pracy przy wykonaniu robót budowlan0- montażowych i rozbiórkowych BN-83/ Roboty ziemne- przewody podziemne, roboty ziemne, wymagania i badania przy odbiorze PN-68/B Roboty ziemne budowlane- wymogi w zakresie wykonania i badania oraz w Warunkach Technicznych wykonania i odbioru robót budowlano-montażowych. Warunki Techniczne Wykonania i Odbioru Rurociągów z Tworzyw Sztucznych - Polska Korporacja Techniki Sanitarnej, Grzewczej i Klimatyzacji, Warszawa UWAGA 20

22 W odległości 3m od projektowanego przyłącza wodociągowego nie można lokalizować żadnych obiektów stałych. Zestawienie materiałowe zgodne z zestawieniem elementów na rysunkach. 21

23 7. INFORMACJA BIOZ 22

24 INFORMACJA BIOZ 5. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. organizacja placu budowy, roboty pomiarowe przy robotach ziemnych, roboty rozbiórkowo-renowacyjne, zdjęcie warstwy humusu, roboty ziemne wykonywane sprzętem mechanicznym (wykopy liniowe), instalacje odwodnienia wykopów, roboty montażowe sieć główna i przyłącza przewody z uzbrojeniem, zabezpieczenie kolizji z innym uzbrojeniem, montaż elementów sieci wodociągowej w budynkach i obiektach, próby szczelności i płukanie sieci, zasypywanie wykopów z zagęszczaniem, rozplantowanie powierzchni terenu, roboty odtworzeniowo-renowacyjne, przywrócenie terenu do stanu pierwotnego. 6. Wykaz istniejących obiektów budowlanych. 1. budynki mieszkalne, 2. ogrodzenia posesji, 3. istniejące uzbrojenie nadziemne (słupy i inne), 4. drogi, chodniki, krawężniki. 7. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. budynki, studnie, słupy. 8. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych, skala i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. zbliżenie się na niebezpieczną odległość do napowietrznych lub kablowych linii elektroenergetycznych koparek i innych urządzeń ruchomych, wywrócenie, zsunięcie, rozsunięcie się lub spadnięcie składowanych wyrobów i urządzeń, 23

25 tworzenie się nawisów gruntu w czasie wykonywania robót ziemnych, przebywanie osób pomiędzy ścianą wykopu a koparką, przebywanie osób postronnych na placu budowy, upadek pracownika lub osoby postronnej do wykopu (brak ogrodzenia wykopu balustradami, brak przykrycia wykopu), zasypanie pracownika w wykopie (brak zabezpieczenia ścian wykopu przed obsuwaniem), potrącenie pracownika lub osoby postronnej łyżką koparki przy wykonywaniu robót na placu budowy lub w miejscu dostępnym dla osób postronnych (brak wygrodzenia strefy niebezpiecznej), pochwycenie kończyny górnej lub kończyny dolnej przez napęd maszyn i urządzeń technicznych (brak pełnej osłony napędu), porażenie prądem elektrycznym (brak zabezpieczenia przewodów zasilających urządzenia mechaniczne przed uszkodzeniami mechanicznymi). 9. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. 1. szkolenie pracowników w zakresie bhp (szkolenie wstępne i okresowe), 2. zasady postępowania w przypadku wystąpienia zagrożenia zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby zasady stosowania przez pracowników środków ochrony indywidualnej oraz odzieży i obuwia roboczego 3. udostępnienie pracownikom do stałego korzystania aktualnych instrukcji bezpieczeństwa i higieny pracy dotyczących: wykonywania prac związanych z zagrożeniami wypadkowymi lub zagrożeniami zdrowia pracowników, obsługi maszyn i innych urządzeń technicznych, postępowania z materiałami szkodliwymi dla zdrowia i niebezpiecznymi, udzielania pierwszej pomocy. 10. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniające bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. wykonanie dróg, wyjść i przejść dla pieszych, stosowanie odpowiednich materiałów i urządzeń, właściwa eksploatacja maszyn i urządzeń technicznych, 24

26 stosowanie odpowiednich środków ochrony indywidualnej, odzieży i obuwia roboczego, oświetlenie i oznakowanie znakami ostrzegawczymi lub znakami zakazu przejść i stref niebezpiecznych, stosowanie balustrad zaopatrzonych w światło ostrzegawcze koloru czerwonego (po zmroku i nocą) w czasie wykonywania wykopów w miejscach dostępnych dla osób niezatrudnionych przy tych robotach, właściwa organizacja stanowiska pracy, - usytuowanie urządzeń na stanowiskach pracy, - urządzenie oznakowanego, utwardzonego i odwodnionego składowisk materiałów i wyrobów, - odpowiednie przejścia i dojścia, - zapewnienie odpowiedniego oświetlenia stanowiska pracy, oznaczenie niebezpieczeństw, zatrudnienie wykwalifikowanych pracowników, przeszkolenie pracowników w zakresie bhp, wyposażenie terenu budowy w sprawny sprzęt przeciwpożarowy, który powinien być regularnie sprawdzany, konserwowany i uzupełniany, zgodnie z wymaganiami producentów i przepisów przeciwpożarowych. przestrzeganie przepisów bhp, właściwa organizacja pracy, sprawowanie nadzoru, niezwłoczne wstrzymanie prac w razie stwierdzenia bezpośredniego zagrożenia dla życia lub zdrowia pracowników przez osobę kierującą pracownikami oraz podjęcie działań w celu usunięcia tego zagrożenia, prowadzenie robót ziemnych w bezpiecznej odległości i w odpowiedni sposób, na podstawie projektu określającego położenie instalacji i urządzeń podziemnych, mogących znaleźć się w zasięgu prowadzonych prac, wykonywanie prac w wykopach i wyrobiskach o głębokości większej od 2,0 m przez co najmniej dwie osoby, tymczasowe zabezpieczenie wykopów o ścianach pionowych poprzez deskowanie, wykonanie zejść do wykopu o głębokości większej niż 1,0 m co 20,0 m, nie dopuszczenie do tworzenia nawisów gruntu w czasie wykonywania robót ziemnych, zakaz opierania składowanych materiałów lub wyrobów o płoty, słupy napowietrznych linii elektroenergetycznych i konstrukcje wsporcze sieci trakcyjnej, 25

27 8. CZĘŚĆ RYSUNKOWA 26
