Detektor przenośny typ GD-7

Transkrypt

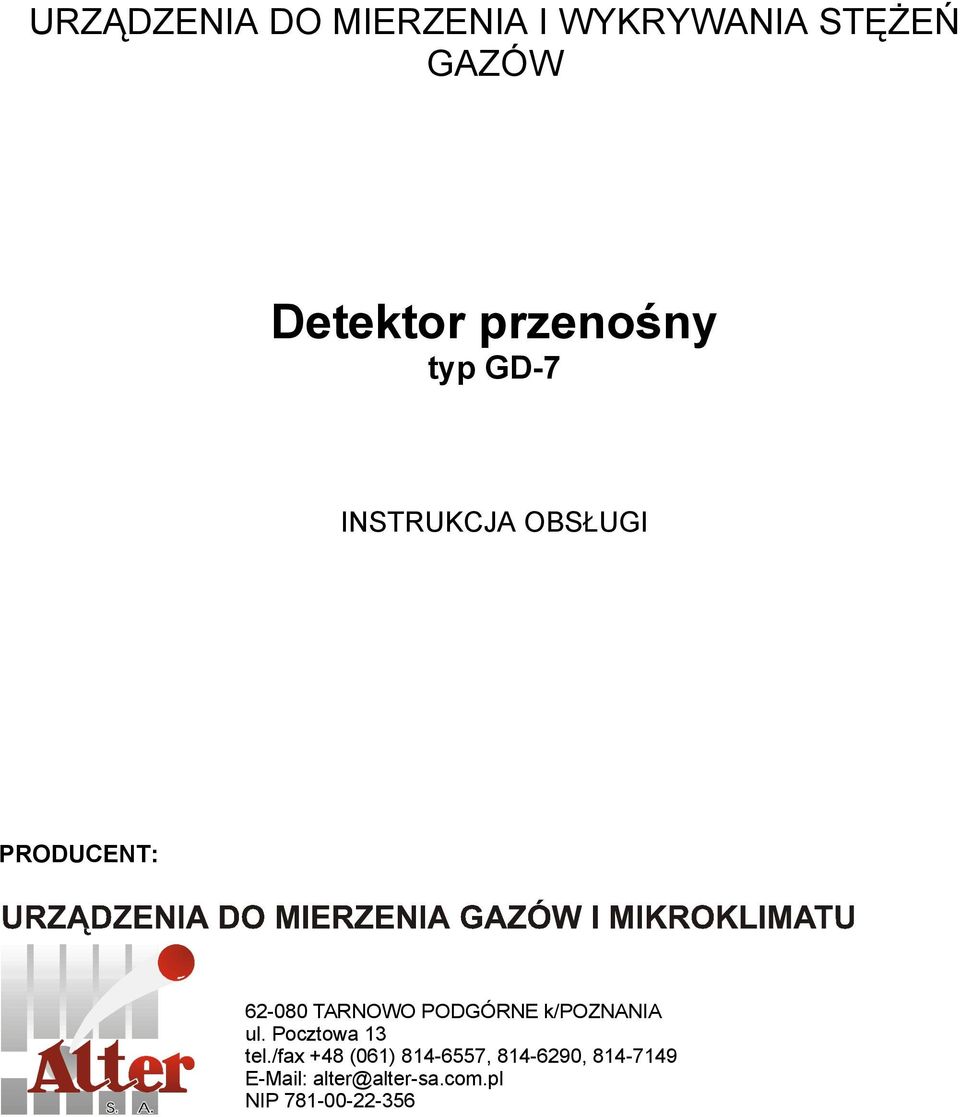

1 URZĄDZENIA DO MIERZENIA I WYKRYWANIA STĘŻEŃ GAZÓW Detektor przenośny typ GD-7 INSTRUKCJA OBSŁUGI PRODUCENT: TARNOWO PODGÓRNE k/poznania ul. Pocztowa 13 tel./fax +48 (061) , , alter@alter-sa.com.pl NIP

2 SPIS TREŚCI OPIS URZĄDZENIA... 3 BUDOWA I DZIAŁANIE... 3 Włączanie detektora... 4 Pomiar i odczyt... 4 Pamięć... 4 Wyłączanie detektora... 4 WYPOSAŻENIE DODATKOWE... 4 KALIBRACJA I SERWIS /5

3 Opis urządzenia Detektor przenośny GD 7 został skonstruowany i przystosowany do wykrywania nieszczelności instalacji gazowych. Urządzenie nie jest przystosowane do pracy w strefie zagrożonej wybuchem. Właściwości detektora monitorowanie powietrzu stężeń gazów wybuchowych; przystosowanie do pracy w trudnych warunkach; wyposażenie w czujnik półprzewodnikowy o długiej żywotności i szybkiej reakcji na zmianę stężeń gazów; posiadają pamięć wartości maksymalnych; trwały i prosty w obsłudze. Parametry Techniczno-Pomiarowe Zakres pomiarowy 0-20 % DGW dla medium kalibracyjnego Żywotność czujnika do 10 lat Skala pomiarowa siedmiopunktowa skala diodowa LED Rodzaj pomiaru dyfuzyjny ciągły Zasilanie pakiet akumulatorów NiMH 7,2 V / 1,3 Ah Temperatura otoczenia -10 C do +40 C Wilgotność % Rh Sygnalizacja alarmowa stanów awaryjnych akustyczna i optyczna Czas pracy ciągłej powyżej 8 godzin Waga ok. 400 g Wyposażenie fabryczne: ładowarka do akumulatorów, pasek, torba ochronna Opcja: sonda pomiarowa do miejsc trudno dostępnych dł. ok. 45cm Budowa i działanie Detektor GD-7 jest urządzeniem przenośnym przeznaczonym do wykrywania nieszczelności instalacji gazowych. Sygnalizacja przekroczenia określonych stężeń gazu dokonywana jest za pomocą diody LED oraz wbudowanego sygnalizatora akustycznego. Dioda zielona sygnalizuje stężenia powyżej 2,5 % DGW 3/5

4 Diody czerwone sygnalizują przekroczenie stężenia gazu w zakresie 5-20% DGW dla medium kalibracyjnego; Włączanie detektora Przyciskamy pole I/O na płycie czołowej detektora. Zapala się zielona dioda TEST oraz dioda określająca najwyższe stężenie gazu (w tym czasie następuje proces stabilizacji czujnika). Po zakończeniu tego procesu zielona dioda TEST gaśnie i detektor przełącza się w tryb pracy (zapala się dioda odpowiednia do aktualnego stężenia gazu). W normalnych warunkach (gdy nie występuje niebezpieczne stężenie gazu) zapala się dioda zielona przy znaku?. Pomiar i odczyt Aktualne stężenie gazu sygnalizowane jest na płycie czołowej detektora za pomocą świecenia się diody LED, oraz w przypadku przekroczenia stężenia ponad 7,5 %DGW, włącza się sygnał akustyczny.? świecenie diody zielonej - stężenie gazu wybuchowego w zakresie 0 2,5%DGW 2,5 świecenie diody czerwonej - stężenie gazu wybuchowego w zakresie 2,5 5%DGW 5 świecenie diody czerwonej - stężenie gazu wybuchowego w zakresie 5 7,5%DGW 7,5 świecenie diody czerwonej - stężenie gazu wybuchowego w zakresie 7,5 10%DGW, 10 świecenie diody czerwonej - stężenie gazu wybuchowego w zakresie 10 15%DGW, 15 świecenie diody czerwonej - stężenie gazu wybuchowego w zakresie 15 20%DGW, 20 świecenie diody czerwonej - stężenie gazu wybuchowego w zakresie powyżej 20%DGW Pamięć Detektor wyposażony jest w układ umożliwiający zapamiętanie maksymalnego stężenia gazu. W celu zapamiętania najwyższego stężenia gazu należy włączyć układ pamięci. włączanie pamięci - przyciskamy pole MEM na płycie czołowej, świeci się zielone pole przycisku detektora; wyłączanie pamięci - przyciskamy pole MEM na płycie czołowej, gaśnie zielone pole przycisku. 4/5

5 Wyłączanie detektora Przyciskamy pole I/O na płycie czołowej detektora, gasną diody LED. Detektor jest wyłączony. ALTER S.A. GD-7 Wyposażenie dodatkowe Sonda Pomiarowa: W celu ułatwienia pomiarów w miejscach trudnodostępnych oraz przy wykrywaniu nieszczelności detektor może być wyposażony w rozkładaną sondę pomiarową. W tym przypadku czujnik detektora umieszczony jest w górnej części sondy. Sonda łączona jest z detektorem przewodem i złączem. Przed uruchomieniem miernika należy podłączyć sondę z detektorem zwracając uwagę, aby nr fabryczny detektora i sondy był identyczny. Sondę rozkłada się poprzez poluźnienie nakrętki w środkowej części sondy. Po wybraniu danej długości sondy należy dokręcić poluźnioną nakrętkę. Kalibracja i serwis W celu zapewnienia prawidłowych wskazań detektora należy co 12 miesięcy dokonać sprawdzenia kalibracji detektora. Prace te może dokonywać wyłącznie producent urządzenia, lub upoważniony przez producenta serwisant. 5/5
