24CH DMX DIMMER CONSOLE

Transkrypt

1 24CH DMX DIMMER CONSOLE WPROWADZENIE: Gratulujemy nabycia nowej konsoli DMX. Konsola posiada system sterowany mikroprocesorami i jest w pełni kompatybilna ze standardami: DMX-512 i MIDI. Konsola wyposaona jest w 24 kanały DMX-512 i standard MIDI, 48 programów moe by programowane na 4 stronach, a maksymalna liczba kroków nie przekracza Przed uytkowaniem sterownika zalecamy dokładne przeczytanie instrukcji, zapewniamy ze to urzdzenie jest najbardziej zaawansowane w swej klasie w stosunku do ceny i rozmiarów oraz umoliwia łatwa obsług i bez awaryjn prac. SPECYFIKACJA: WEJCIE ZASILAJCE WEJCIE SYG. DMX SYGNAŁ MIDI BEZPIECZNIK WEWNTRZNY WYMIARY ZASILACZ WAGA. DC 12V 18V / 500mA 3-pin eski XLR 5-pin DIN F0.5A 250V (5x20mm) 482x264x85mm AC~230V/50Hz - DC 12V/500mA 4,8 Kg OPIS STEROWNIKA:

2 1. PRESET A Diody Led 2. Suwaki kanałów 1-12 te suwaki słu do ustawienia warto ci 1-12 kanałów w zakresach 0-100% lub od 0 do Przycisk Flash 1-12: przyci nij w celu wysłania maksymalnej warto ci sygnału DMX 4. PRESET B - Diody Led 5. SCENY- Diody Led 6. Suwaki kanałów : suwaki ustawiaj od 13 do 24 kanału w zakresach od 0-100% lub Przycisk Flash : przyci nij w celu wysłania maksymalnej warto ci sygnału DMX 8. Suwak MASTER A :suwak ustawia warto ci DMX dla PRESET A 9. Przycisk BLIND: w trybie CHASE < > SCENES, kiedy jest aktywny sprawia, e wyj cie kadego kanału bdzie sterowane tylko przez suwaki lub przycisk Flash 10. Suwak MASTER B :suwak ustawia warto ci DMX dla PRESET B 11. Przycisk HOME: w trybie CHASE < > SCENES - kiedy jest aktywny to wyj cie z kadego kanału bdzie powraca ze sterowania suwakami lub przyciskiem Flash do sterowania przez program 12. Suwak FADE TIME : przesu suwak w celu ustawienia czasu FADE 13. TAP SYNC: w trybie AUTO CHASE, naci nij dwa razy aby zdefiniowa prdko Sekwencji scen 14. Suwak SPEED: przesu suwak w celu ustawienia prdko ci sekwencji scen 15. Przycisk FULL ON : gdy aktywny, wyj cia kanałów zostan ustawione na maksimum oraz wyłcza BLACK OUT 16. Suwak AUDIO LEVEL: przesu suwak w celu ustawienia czuło ci dwiku 17. Przycisk BLACK OUT: przycisk wymusi na wszystkich sygnałach DMX warto Przycisk STEP: naci nij raz aby program wykonał jeden krok 19. Przycisk AUDIO: naci nij aby uaktywni sterowanie dwikiem 20. Przycisk HOLD: przyci nij i przytrzymaj w celu podtrzymania sygnału na wyj ciu 21. PARK: w trybie CHASE < > SCENES, naci nij przycisk w celu wybrania SINGLE CHASE lub MIX CHASE. W trybie DOUBLE PRESET, naci nicie PARK B daje identyczny efekt co przesunicie suwaka MASTER B na maksimum. W trybie SINGLE PRESET naci nicie PARK A ma identyczny efekt co przesuniecie suwaka MASTER A na maksimum. 22. REC EXIT: wyj cie z nagrywania. Kiedy dioda si wieci jest w stanie KILL, naci nij jakikolwiek z kanałów FLASH aby wszystkie sygnały wyj ciowe miały warto zero, a tylko jeden nie. 23. Przycisk RECORD: naci nij przycisk w celu nagrania jednego kroku programu 24. Przycisk PAGE: naci nij w celu wyboru odpowiedniej sceny z odpowiedniej strony 25. MODE SELECT: przez naci niecie przycisku moesz wybra CHASE < >SCENES, DOUBLE PRESET lub SINGLE PRESET 26. Przycisk DARK: naci nij przycisk w celu zamknicia wyj łcznie z opcja FULL ON i FLASH 27. ALL REV: kiedy przycisk jest aktywny odwraca bieg wszystkich programów 28. Przycisk "0% lub 0-255": naci nij w celu wybrania wskaza warto ci DMX na wy wietlaczu % lub REV ONE: naci nij i przytrzymaj przycisk, i jednocze nie przyci nij jakikolwiek przycisk SCENY z PRESET B a program bdzie szedł w odwrotnym kierunku 30. CHASE REV : Przycisk odwróci bieg sekwencji programów kontrolowany przez suwak prdko ci 31. BEAT REV przycisk odwróci kierunek sekwencji programów sterowany regularnym taktem (bitem)

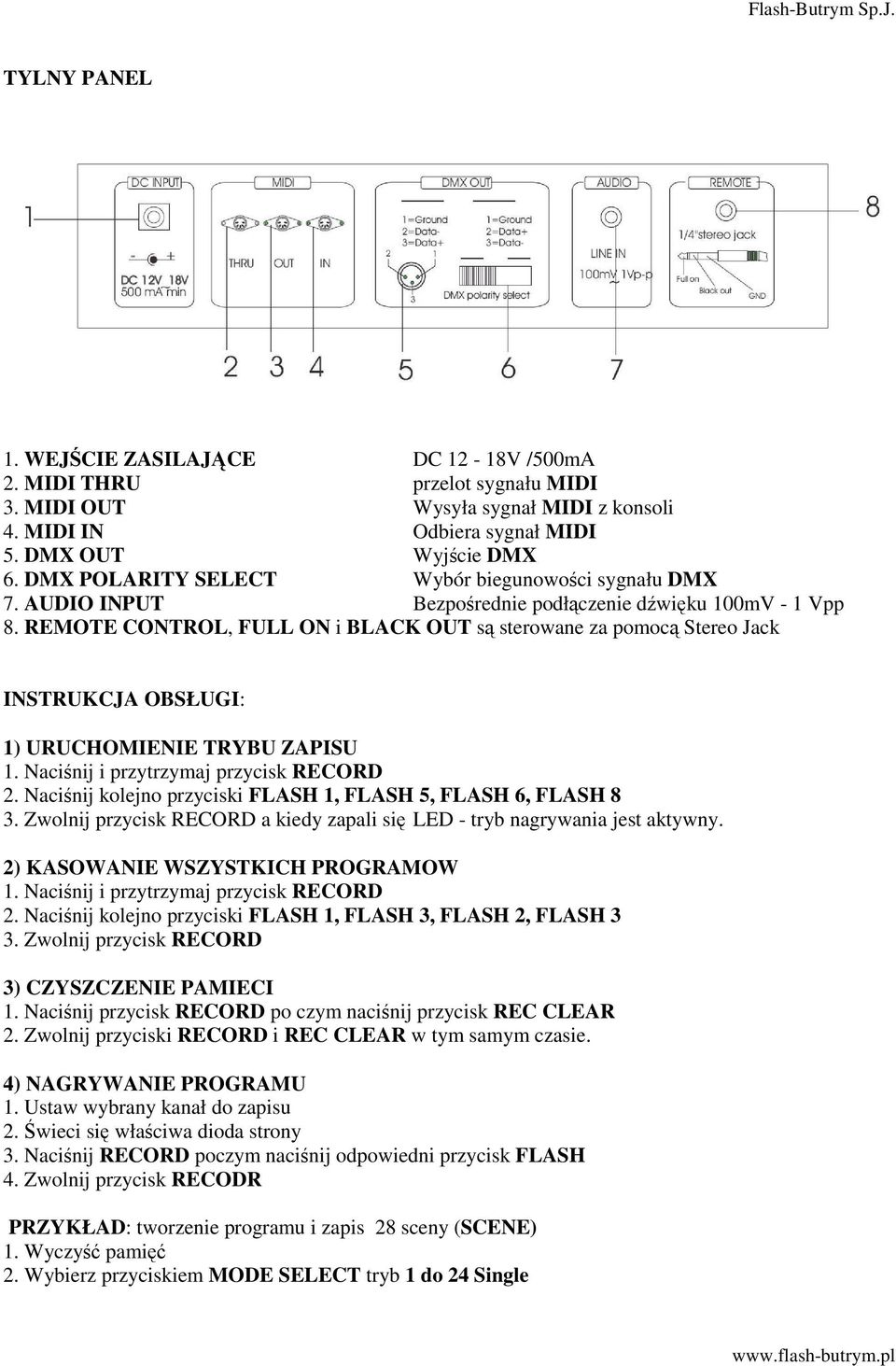

3 TYLNY PANEL 1. WEJCIE ZASILAJCE DC 12-18V /500mA 2. MIDI THRU przelot sygnału MIDI 3. MIDI OUT Wysyła sygnał MIDI z konsoli 4. MIDI IN Odbiera sygnał MIDI 5. DMX OUT Wyj cie DMX 6. DMX POLARITY SELECT Wybór biegunowo ci sygnału DMX 7. AUDIO INPUT Bezpo rednie podłczenie dwiku 100mV - 1 Vpp 8. REMOTE CONTROL, FULL ON i BLACK OUT s sterowane za pomoc Stereo Jack INSTRUKCJA OBSŁUGI: 1) URUCHOMIENIE TRYBU ZAPISU 2. Naci nij kolejno przyciski FLASH 1, FLASH 5, FLASH 6, FLASH 8 3. Zwolnij przycisk RECORD a kiedy zapali si LED - tryb nagrywania jest aktywny. 2) KASOWANIE WSZYSTKICH PROGRAMOW 2. Naci nij kolejno przyciski FLASH 1, FLASH 3, FLASH 2, FLASH 3 3. Zwolnij przycisk RECORD 3) CZYSZCZENIE PAMIECI 1. Naci nij przycisk RECORD po czym naci nij przycisk REC CLEAR 2. Zwolnij przyciski RECORD i REC CLEAR w tym samym czasie. 4) NAGRYWANIE PROGRAMU 1. Ustaw wybrany kanał do zapisu 2. wieci si wła ciwa dioda strony 3. Naci nij RECORD poczym naci nij odpowiedni przycisk FLASH 4. Zwolnij przycisk RECODR PRZYKŁAD: tworzenie programu i zapis 28 sceny (SCENE) 1. Wyczy pami 2. Wybierz przyciskiem MODE SELECT tryb 1 do 24 Single

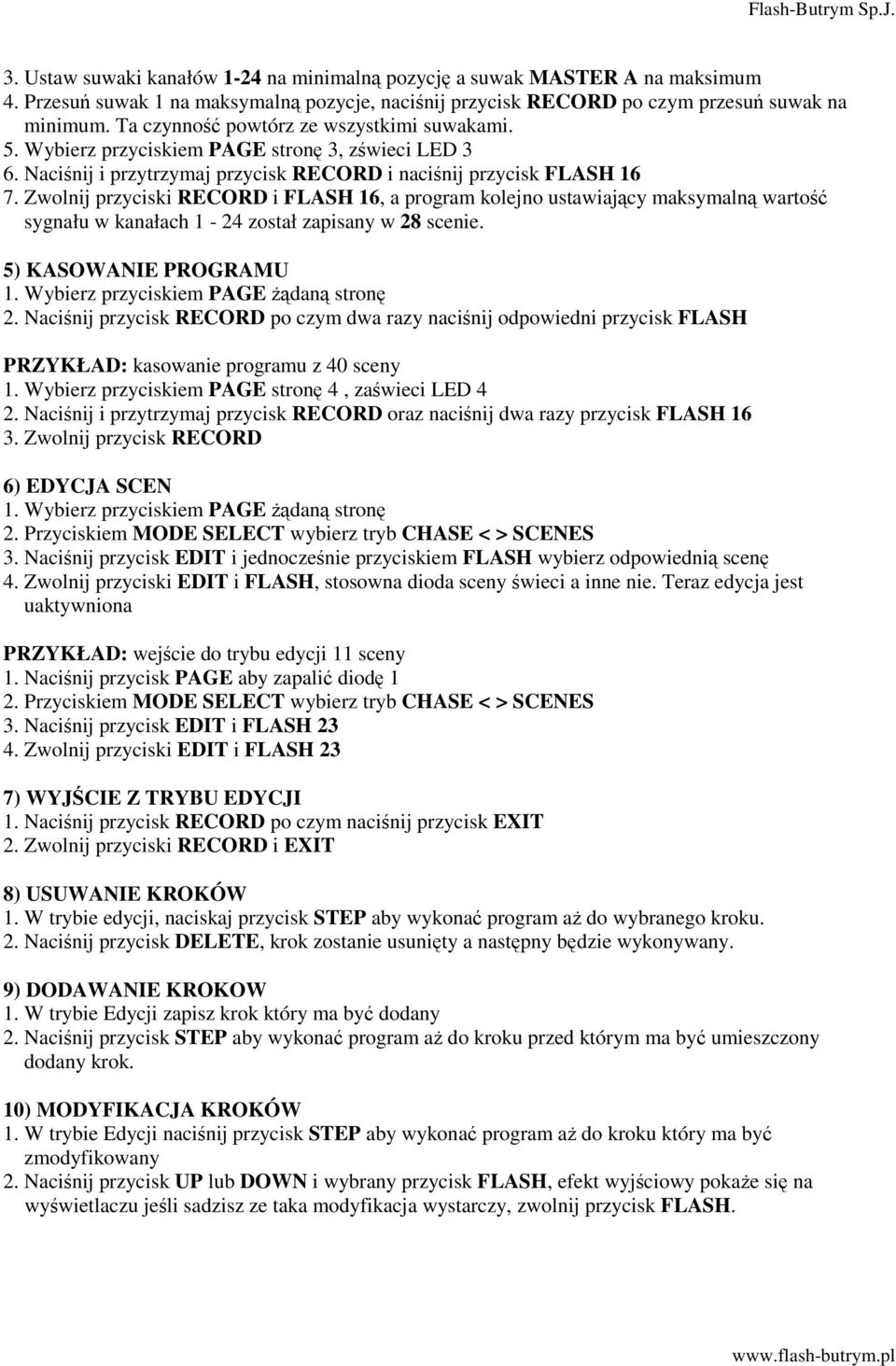

4 3. Ustaw suwaki kanałów 1-24 na minimaln pozycj a suwak MASTER A na maksimum 4. Przesu suwak 1 na maksymaln pozycje, naci nij przycisk RECORD po czym przesu suwak na minimum. Ta czynno powtórz ze wszystkimi suwakami. 5. Wybierz przyciskiem PAGE stron 3, z wieci LED 3 6. Naci nij i przytrzymaj przycisk RECORD i naci nij przycisk FLASH Zwolnij przyciski RECORD i FLASH 16, a program kolejno ustawiajcy maksymaln warto sygnału w kanałach 1-24 został zapisany w 28 scenie. 5) KASOWANIE PROGRAMU 1. Wybierz przyciskiem PAGE dan stron 2. Naci nij przycisk RECORD po czym dwa razy naci nij odpowiedni przycisk FLASH PRZYKŁAD: kasowanie programu z 40 sceny 1. Wybierz przyciskiem PAGE stron 4, za wieci LED 4 2. Naci nij i przytrzymaj przycisk RECORD oraz naci nij dwa razy przycisk FLASH Zwolnij przycisk RECORD 6) EDYCJA SCEN 1. Wybierz przyciskiem PAGE dan stron 2. Przyciskiem MODE SELECT wybierz tryb CHASE < > SCENES 3. Naci nij przycisk EDIT i jednocze nie przyciskiem FLASH wybierz odpowiedni scen 4. Zwolnij przyciski EDIT i FLASH, stosowna dioda sceny wieci a inne nie. Teraz edycja jest uaktywniona PRZYKŁAD: wej cie do trybu edycji 11 sceny 1. Naci nij przycisk PAGE aby zapali diod 1 2. Przyciskiem MODE SELECT wybierz tryb CHASE < > SCENES 3. Naci nij przycisk EDIT i FLASH Zwolnij przyciski EDIT i FLASH 23 7) WYJCIE Z TRYBU EDYCJI 1. Naci nij przycisk RECORD po czym naci nij przycisk EXIT 2. Zwolnij przyciski RECORD i EXIT 8) USUWANIE KROKÓW 1. W trybie edycji, naciskaj przycisk STEP aby wykona program a do wybranego kroku. 2. Naci nij przycisk DELETE, krok zostanie usunity a nastpny bdzie wykonywany. 9) DODAWANIE KROKOW 1. W trybie Edycji zapisz krok który ma by dodany 2. Naci nij przycisk STEP aby wykona program a do kroku przed którym ma by umieszczony dodany krok. 10) MODYFIKACJA KROKÓW 1. W trybie Edycji naci nij przycisk STEP aby wykona program a do kroku który ma by zmodyfikowany 2. Naci nij przycisk UP lub DOWN i wybrany przycisk FLASH, efekt wyj ciowy pokae si na wy wietlaczu je li sadzisz ze taka modyfikacja wystarczy, zwolnij przycisk FLASH.

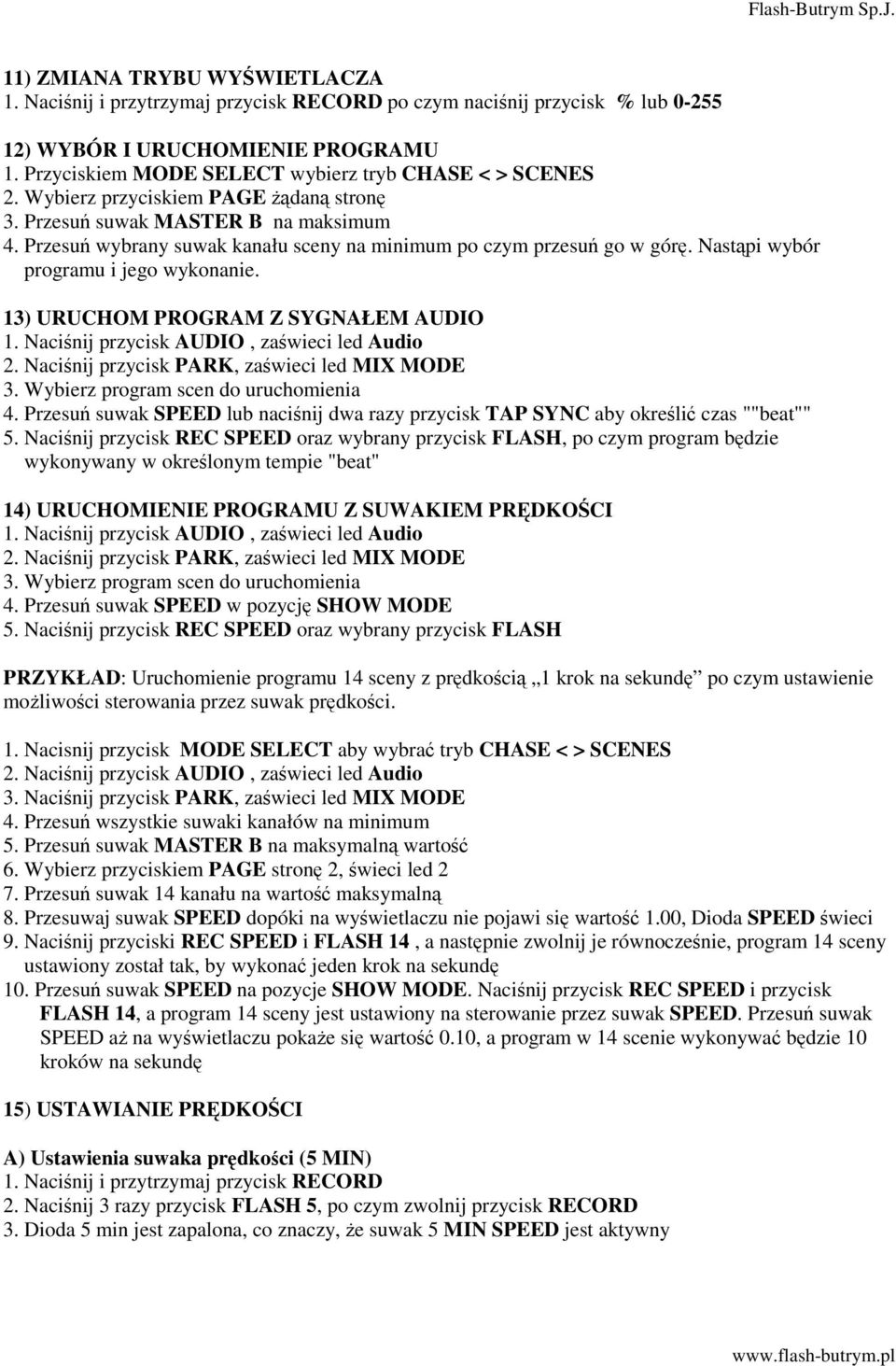

5 11) ZMIANA TRYBU WYWIETLACZA po czym naci nij przycisk % lub ) WYBÓR I URUCHOMIENIE PROGRAMU 1. Przyciskiem MODE SELECT wybierz tryb CHASE < > SCENES 2. Wybierz przyciskiem PAGE dan stron 3. Przesu suwak MASTER B na maksimum 4. Przesu wybrany suwak kanału sceny na minimum po czym przesu go w gór. Nastpi wybór programu i jego wykonanie. 13) URUCHOM PROGRAM Z SYGNAŁEM AUDIO 1. Naci nij przycisk AUDIO, za wieci led Audio 2. Naci nij przycisk PARK, za wieci led MIX MODE 3. Wybierz program scen do uruchomienia 4. Przesu suwak SPEED lub naci nij dwa razy przycisk TAP SYNC aby okre li czas ""beat"" 5. Naci nij przycisk REC SPEED oraz wybrany przycisk FLASH, po czym program bdzie wykonywany w okre lonym tempie "beat" 14) URUCHOMIENIE PROGRAMU Z SUWAKIEM PRDKOCI 1. Naci nij przycisk AUDIO, za wieci led Audio 2. Naci nij przycisk PARK, za wieci led MIX MODE 3. Wybierz program scen do uruchomienia 4. Przesu suwak SPEED w pozycj SHOW MODE 5. Naci nij przycisk REC SPEED oraz wybrany przycisk FLASH PRZYKŁAD: Uruchomienie programu 14 sceny z prdko ci 1 krok na sekund po czym ustawienie moliwo ci sterowania przez suwak prdko ci. 1. Nacisnij przycisk MODE SELECT aby wybra tryb CHASE < > SCENES 2. Naci nij przycisk AUDIO, za wieci led Audio 3. Naci nij przycisk PARK, za wieci led MIX MODE 4. Przesu wszystkie suwaki kanałów na minimum 5. Przesu suwak MASTER B na maksymaln warto 6. Wybierz przyciskiem PAGE stron 2, wieci led 2 7. Przesu suwak 14 kanału na warto maksymaln 8. Przesuwaj suwak SPEED dopóki na wy wietlaczu nie pojawi si warto 1.00, Dioda SPEED wieci 9. Naci nij przyciski REC SPEED i FLASH 14, a nastpnie zwolnij je równocze nie, program 14 sceny ustawiony został tak, by wykona jeden krok na sekund 10. Przesu suwak SPEED na pozycje SHOW MODE. Naci nij przycisk REC SPEED i przycisk FLASH 14, a program 14 sceny jest ustawiony na sterowanie przez suwak SPEED. Przesu suwak SPEED a na wy wietlaczu pokae si warto 0.10, a program w 14 scenie wykonywa bdzie 10 kroków na sekund 15) USTAWIANIE PRDKOCI A) Ustawienia suwaka prdkoci (5 MIN) 2. Naci nij 3 razy przycisk FLASH 5, po czym zwolnij przycisk RECORD 3. Dioda 5 min jest zapalona, co znaczy, e suwak 5 MIN SPEED jest aktywny

6 B) Ustawienia suwaka prdkoci (10 MIN) 2. Naci nij 3 razy przycisk FLASH 10, po czym zwolnij przycisk RECORD 3. Dioda 10 MIN jest zapalona, co znaczy, e suwak 10 MIN SPEED jest aktywny 16) USTAWIENIA WEJCIA MIDI 2. Naci nij 3 razy przycisk FLASH 1,po czym zwolnij przycisk REKORD,a kiedy CHI pojawi si na wy wietlaczu moesz wybra wej cie MIDI IN na kanale od 1 do 16 przyciskiem FLASH 3. Po naci niciu wybranego przycisku FLASH za wieci si odpowiednia dioda 4. Naci nij przyciski RECORD i EXIT aby opu ci tryb ustawie MIDI IN 17) USTAWIENIA WYJCIA MIDI 2. Naci nij 3 razy przycisk FLASH 2, po czym zwolnij przycisk REKORD, a kiedy na wy wietlaczu pojawi si napis CHO moesz wybra kanał MIDI OUT od FLASH 1 do FLASH Po naci niciu wybranego przycisku FLASH za wieci si odpowiednia dioda 4. Naci nij przyciski RECORD i EXIT aby opu ci tryb ustawie MIDI OUT 18) ODBIÓR PLIKU ZBIORCZEGO ( DUMP FILE ) 2. Naci nij 3 razy przycisk FLASH 3,po czym zwolnij przycisk REKORD, a kiedy napis IN pojawi si na wy wietlaczu oznacza gotowo na przyjcie pliku zbiorczego 3. Wszystkie inne operacje zostan zawieszone na czas odczytu pliku zbiorczego. Wyj cie z trybu odbioru pliku zbiorczego wykonywane jest automatycznie po ukoczeniu pobierania lub wystpieniu błdu podczas transmisji. Włczenie i wyłczenie zasilania równie zatrzymuje odbieranie pliku zbiorczego. 19) WYSYŁANIE PLIKU ZBIORCZEGO (DUMP FILE) 2. Naci nij 3 raz przycisk FLASH 4, po czym zwolnij przycisk REKORD, a kiedy napis OUT pojawi si na wy wietlaczu oznacza gotowo na otrzymanie pliku zbiorczego 3. Wszystkie inne operacje zostan zawieszone na czas odczytu pliku zbiorczego. Wyj cie z trybu przesyłania pliku zbiorczego wykonywane jest automatycznie po ukoczeniu przesyłania lub wytpieniu błdu podczas transmisji. Włczenie i wyłczenie zasilania równie zatrzymuje odbieranie pliku zbiorczego 20) SZCZEGÓŁOWY OPIS ZNACZE 1. FADE TIME: Cykl zmiany sygnału wyj ciowego od zera do maksimum i odwrotnie 2. SINGLE MODE: program sceny wykonywany jest raz po raz, a na wy wietlaczu widnieje napis NO, prdko kontrolowana jest przez suwak prdko ci. 3. MIX MODE: wszystkie wybrane programy wykonywane s synchronicznie, a dla kadego programu mona ustali odrbn prdko 4. Kiedy wieci si dioda CHASE < > SCENES moesz wybra program sceny uywajc suwaka z obszaru PRESET B 5. WSKAZANIA FADE TIME i SPEED TIME a) kiedy czas jest ustawiony na wicej ni 1 minuta wskazanie wy wietlacza zawiera dwie kropki PRZYKLAD: 1 minuta i 15 sekund wskazywane bd minut wskazywane bd

7 b) kiedy czas jest ustawiony na mniej ni 1 minut wskazanie wy wietlacza zawiera tylko jedna kropk PRZYKLAD: 11.5 sekundy wskazywane bdzie sekundy wskazywane bdzie ) URUCHOMIENIE TRYBU MIDI 1. Je li sygnał MIDI nie zostanie odebrany w przecigu 10 minut, to kanał i program włczone przez MIDI zostan wyczyszczone. 2. Dla wysłania lub odbioru pliku zbiorczego urzdzenie posiada numer identyfikacyjny 55H, a wszystkie informacje (włcznie z wersj systemu) bd wysłane lub odebrane z plikiem zbiorczym. Mona wysła program sceny do pamici innej jednostki jak równie mona odebra program sceny z innych jednostek 3. Ta jednostka wysyła i odbiera ponisze informacje : Numer Szybko Funkcje Program MASTER Włcza/Wyłcza program Kanały DIMMER Włcza/Wyłcza kanały FULL ON 95 DARK 96 HOLD 97 Włcza/Wyłcza AUDIO CHASE 98 CHALE < > SCENES 99 DOUBLE PRESET MODE 100 SINGLE PRESET MODE 101 STEP CHANGE 102 BLACK OUT
