1 PROJEKT BUDOWLANY BUDOWA OGÓLNODOSTĘPNEGO PLACU ZABAW W RAMACH PROGRAMU RADOSNA SZKOŁA PRZY SZKOLE W PRZEBIECZANACH LOKALIZACJA: TOMASZKOWICE DZIAŁKA NR 105 INWESTOR: GMINA BISKUPICE TOMASZKOWICE WIELICZKA OPRACOWAŁ: KWIECIEŃ 2010R

2 SPIS ZAWARTOŚCI PROJEKTU 1. Mapa działki. 2. Oświadczenie projektanta. 3. Uprawnienia i wpis do Izby. 4. Projekt zagospodarowania działki. 5. Opis do projektu zagospodarowania działki. 6. Opis do projektu wykonania placu zabaw 7. Urządzenia zabawowe rysunki nr 1 nr BIOZ

3

4 OPIS DO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI NR 105 W TOMASZKOWICACH 1. DANE OGÓLNE DZIAŁKI I JEJ ZAGOSPODAROWANIE Działka nr 105 położona jest wzdłuż drogi dojazdowej do szkoły oznaczonej na mapie jako j.asf Zabudowana jest budynkiem szkoły i sali gimnastycznej, oraz wolno stojącym budynkiem gospodarczym. Posiada powierzchnię 0,86 ha. Powierzchnia zabudowy działki wynosi 800 m2 Działka ogrodzona jest w części otaczającej budynek szkoły. Pozostały teren, na którym są boiska szkolne jest częściowo otwarty. Do budynku wykonane są przyłącza gazu,wody,kanalizacji oraz energii elektrycznej. Działka nie sąsiadują z żadnym ciekiem i zbiornikiem wodnym. Nie leżą w terenie z wpływami szkód górniczych i terenach objętych ochroną konserwatorską i archeologiczną. 2. PROJEKTOWANE ZAGOSPODAROWANIE Przedmiotowy plac zabaw o wymiarach 18,0x14,0 wykonywany według programu Radosna szkoła zaprojektowany został w północno wschodniej części działki. Dojście do placu prowadzi istniejąca droga na boiska sportowe. Plac wydzielony zostanie od pozostałej części terenu rekreacyjno -sportowego zielenią niską. Odległość od linii rozgraniczającej drogę wynosi 10,0m, a od sali gimnastycznej 3,0m.

5 OPIS DO PROJEKTU WYKONANIA MAŁEGO SZKOLNEGO PLACU ZABAW W RAMACH PROGRAMU RADOSNA SZKOŁA 1. Dane ogólne. Projektowany plac zabaw zlokalizowany został pomiędzy strefą projektowanego boiska sportowego a budynkiem szkoły. Zgodnie z uchwałą nr 112/2009 Rady Ministrów z dnia 7 lipca 2009r. powierzchnia małego szkolnego placu zabaw powinna wynosić ok 240m². Nawierzchnia, na której zostanie zainstalowany sprzęt rekreacyjny będzie wynosiła ok 150m² i pokryta zostanie pianką lub gumą amortyzującą upadek z wysokości 1,50m, w kolorze pomarańczowym w odcieniu PANTONE 152 C, RAL 2011-Tieforange. Około20m² będzie miało nawierzchnię syntetyczną typu tartan w kolorze niebieskim w odcieniu Pantone 540C, RAL Saphirblau. Około 70 m² pokryte zostanie trawą. 2. Wyposażenie w urządzenia zabawowe: ZESTAW ZABAWOWY szt 1 HUŚTAWKA WAGOWA ŻYRAFA szt1 BUJAK ŻYRAFA szt.1 PIASKOWNICA ZAMYKANA szt.1 KARUZELA TRZMIEL szt.1 POCIĄG szt.1 GRA KÓŁKO I KRZYŻYK szt 2 TABLICE DO RYSOWANIA szt 2 2 ŁAWECZKI STOLIK I ŁAWOSTÓŁ Plac zostanie wyposażony w kosze na śmieci. Wszystkie te urządzenia posiadają certyfikaty zgodności IAF. Będą wyposażone w tablice z opisem użytkowania. W celu zapewnienia bezpieczeństwa dzieciom plac zabaw zostanie ogrodzony za pomocą zieleni niskiej. Wyposażony zostanie w obowiązujący na placu zabaw regulamin. Żeby zapewnić ciągłość bezpieczeństwa zgodnie z z PN-EN1176 wszystkie zainstalowane urządzenia zabawowe będą miały 1xw roku wykonany przegląd i konserwację.

6 3. Montaż urządzeń z elementów drewnianych Bardzo istotnym zagadnieniem w montażu urządzeń jest ich stabilne posadowienie w podłożu. Tradycyjny sposób, stosowany w montażu urządzeń wykonanych z belek okrągłych, to zakopanie słupa w ziemi na głębokość 70cm, po uprzednim zabezpieczeniu przed wilgocią części podziemnej słupa. Dodatkowym czynnikiem mocującym jest tutaj około 10-centymetrowa warstwa suchej zaprawy cementowej wokół słupa, na głębokości 40cm. Szczególnie polecanym sposobem mocowania jest wykorzystanie kotew, pozwalające uniknąć procesu gnicia i butwienia drewna na styku z powierzchnią ziemi. Kotwy podnoszą belki o 10cm ponad poziom gruntu, co znacznie przedłuża żywotność drewna. Mocowane są do belek w trwały, estetyczny i bezpieczny sposób. Metalowe kotwy stosowane są standardowo do instalowania urządzeń grupy BK, można je także wykorzystywać do posadowienia urządzeń wykonanych z belek okrągłych. Fundamenty przewidziane pod urządzenia montowane na stałe w gruncie producenci urządzeń oferują jako prefabrykaty żelbetowe dostosowane do poszczególnych wyrobów oraz typu podłoża zgodnie z PN i normami europejskimi. Montaż urządzeń na placu zabaw zostanie wykonany przez producenta w/wym. urządzeń zgodnie z załączonymi do opracowania rysunkami. Piaskownica, pociąg, ławeczki, stolik i ławostół montowane są bezpośrednio na trawniku.

7 Wymiary zestawu: 8,00 m x 7,00 m Wysokośd swobodnego upadku: 1,20 m Przestrzeo minimalna:11,00 m x 10,00 m Wysokośd zestawu: 3,30 m Wysokości pomostu 1,20 m

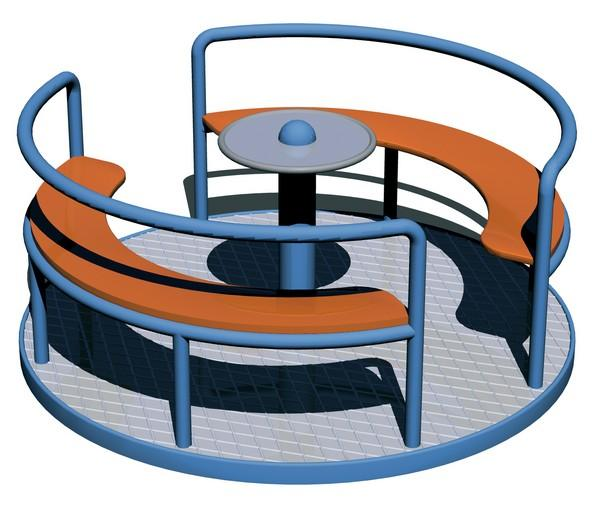

8 Wymiary średnica: 1,50 m średnica strefy bezpieczeństwa: 5,50 m

9 wymiary: 3,00 x 0,40 m wymiary strefy bezpieczeństwa: 5,00 x 2,40 m wysokość: 0,50 m wymiary: 0,90 x 0,30 m średnica strefy bezpieczeństwa: 3,00 m wysokość: 0,50 m

10

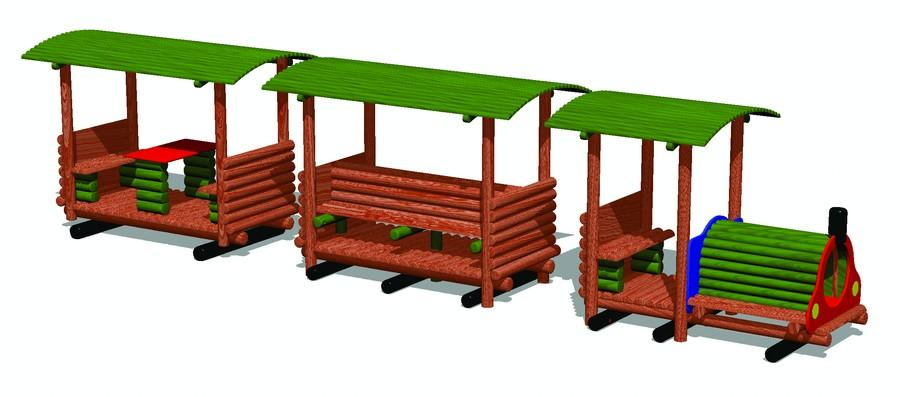

11 Zestaw pociąg.

12 Piaskownica z pokrywami Wymiary ( dł. x szer. x wys. ) 4,4 x 2,4 x 0,4

13 Wymiary średnica: 0,30 m pojemność wiadra: 30 l wysokość: 0,75 m

14

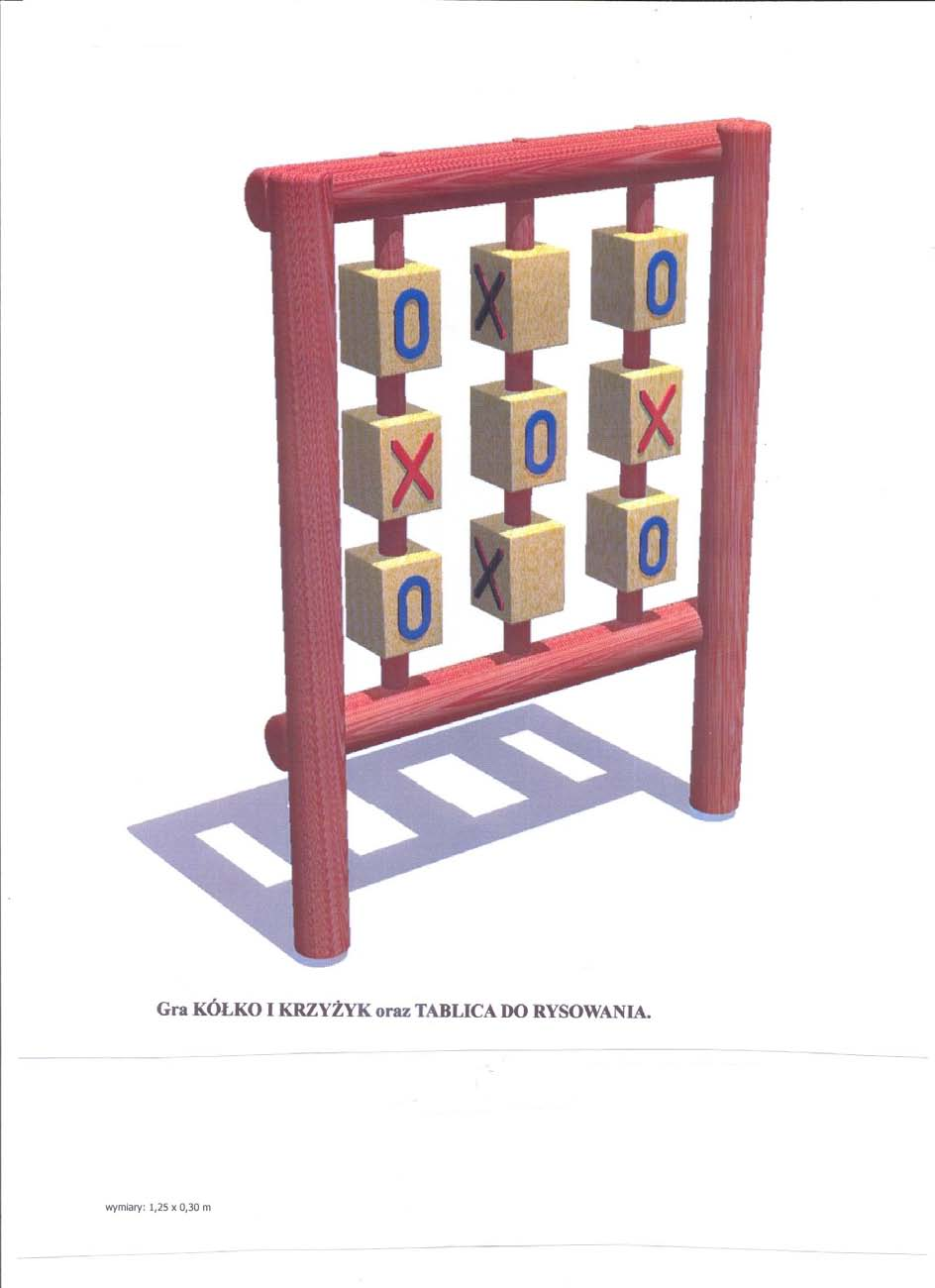

15 montaż: wolnostojący wymiary całkowite: 1,70 x 0,70 m wysokość całkowita: 0,75 m montaż: wolnostojąca wymiary całkowite: 1,70 x 0,65 m wysokość siedziska: 0,40 m wysokość całkowita: 0,80 m

16

17 Informacja dotycząca bezpieczeństwa i ochrony zdrowia Podstawa: Rozporządzenie Ministra Infrastruktury z dnia w sprawie informacji dotyczących bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz. Ust. Nr 120 poz z Adres: Działka Nr 105 w Tomaszkowicach gm.biskupice Inwestor: Gmina Biskupice Tomaszkowice Wieliczka Jednostka autorska PUB COMPLEX J.Lepiarz ul. Słowackiego Wieliczka

18 1. Wykaz projektowanych obiektów budowlanych Wykonanie placu zabaw 2. Zakres robót Wykonanie podbudowy pod nawierzchnie bezpieczne Wykonanie nawierzchnia - wykonanie wykopów pod fundamenty urządzeń zabawowych - montaż fundamentów prefabrykowanych - montaż urządzeń zabawowych 3. Zagospodarowanie działki Działka Nr105 zabudowana jest budynkiem szkoły i sali gimnastycznej 4. Wskazanie zagrożeń W trakcie realizacji robót występują następujące zagrożenia: - związane z ruchem pojazdów po drodze, - związane z nieprzestrzeganiem zasad bezpieczeństwa osobistego, związane z nieprzestrzeganiem podstawowych zasad BHP na poszczególnych stanowiskach pracy, związane z używaniem elektronarzędzi. 5. Środki zapobiegawcze - Odpowiednia organizacja robót budowlanych, - Właściwe oświetlenie terenu budowy, - Właściwe zabezpieczenie dróg transportowych, - Właściwa eksploatacja maszyn i urządzeń technicznych. 6. Instruktaż pracowników Instruktaż wstępny: Instruktaż dla pracowników, którzy podejmują pracę na budowie po raz pierwszy, a obejmujący ogólne zasady BHP ze szczególnym uwzględnieniem specyficznego

19 charakteru robót budowlanych. Instruktaż stanowiskowy: Instruktaż dla pracowników przystępujących do nowego rodzaju robót budowlanych, obejmujący szkolenie bardziej szczegółowe związane z specyfiką podejmowanego rodzaju robót, określonym miejscem pracy i urządzeniami technicznymi. Dokumentacja BHP Wszystkie szkolenia oraz ich uczestników należy odnotować w specjalnie prowadzonej dokumentacji BHP (książka szkoleń). Uczestnicy szkolenia powinni potwierdzić ten fakt własnoręcznym podpisem. 7. Wskazanie środków technicznych i organizacyjnych. zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Nie dotyczy
