PROGRAM FUNKCJONALNO UŻYTKOWY

Transkrypt

1 Załącznik nr 1 do SIWZ NAZWA I ADRES ZAMAWIAJĄCEGO: Zamawiającym jest Gmina Miasta Tychy, reprezentowana przez Prezydenta, w imieniu którego działa Miejski Zarząd Budynków Mieszkalnych, z siedzibą w Tychach, kod , ul. Filaretów 31, zwany dalej Zamawiającym PROGRAM FUNKCJONALNO UŻYTKOWY OPRACOWANIE PROJEKTU Z WYKONANIEM ZAPROJEKTOWANYCH PRAC W RAMACH ZADANIA INWESTYCYJNEGO PN.: MODERNIZACJA PLACU ZABAW WRAZ Z OŚWIETLENIEM W PARKU ALOJZA Nazwy i kody robót objętych przedmiotem zamówienia podano na stronie 3 opracowania Kwiecień 2015r. 1

2 II. ZAWARTOŚĆ OPRACOWANIA I. Strona tytułowa... str. 1 II. Zawartość opracowania... str. 2 III. Część opisowa... str Wspólny słownik Zamówień (CPV)... str Nazwa nadana zamówieniu... str Opis i lokalizacja przedmiotu zamówienia. str Zakres zamówienia i wymagania Zamawiającego dotyczące zamówienia... str Wymagania Zamawiającego dot. zamówienia... str Uwagi końcowe... str. 9 IV. Przepisy prawne i normy... str. 10 V. Załączniki... str. 10 2

3 III. Część opisowa 1. Wspólny słownik Zamówień (CPV) ROBOTY BUDOWLANE Roboty budowlane Roboty w zakresie zagospodarowania terenu Roboty w zakresie różnych nawierzchni Wyposażenie placów zabaw Roboty w zakresie instalacji elektrycznych PRACE PROJEKTOWE Usługi projektowania architektonicznego Usługi architektoniczne dotyczące planowania przestrzennego i zagospodarowania terenu 3

4 2. Nazwa nadana zamówieniu OPRACOWANIE PROJEKTU Z WYKONANIEM ZAPROJEKTOWANYCH PRAC W RAMACH ZADANIA INWESTYCYJNEGO PN.: MODERNIZACJA PLACU ZABAW WRAZ Z OŚWIETLENIEM W PARKU ALOJZA 3. Opis i lokalizacja przedmiotu zamówienia 3.1. Przedmiotem zamówienia jest: opracowanie projektu zagospodarowania terenu Parku Alojza w zakresie modernizacji placu zabaw oraz wykonania oświetlenia zewnętrznego wykonanie zaprojektowanych prac sporządzenie dokumentacji powykonawczej 3.2. Lokalizacja: terytorium Polski, województwo śląskie, miasto na prawach powiatu Tychy nieruchomości stanowiące własność Gminy Miasta Tychy, administrowane przez MZBM - Rejon Obsługi Mieszkańców Nr III położone na działce nr 5456/70 pomiędzy: al. Niepodległości 16-20, 24-28, 32, ul. Ciasną 1,3,5-11, ul. Cyganerii Zakres i wymagania dotyczące zamówienia 4.1. MODERNIZACJA PLACU ZABAW: A. Opracowanie projektu placu zabaw w Parku Alojza, w szczególności: 4 1. Opracowanie projektu zagospodarowania terenu wraz z wymaganymi uzgodnieniami, pozwoleniami i decyzjami, opracowanie należy wykonać w 4 egzemplarzach + wersja elektroniczna w formacie pdf na płycie CD, 2. Projekt należy opracować zgodnie z obowiązującymi przepisami z uwzględnieniem specyfiki terenu, stref bezpieczeństwa dla projektowanych urządzeń oraz niniejszy program funkcjonalno-użytkowy, 3. Zamawiający wymaga przedłożenia do akceptacji wykazu proponowanych urządzeń i materiałów, przed ich skierowaniem do zatwierdzenia, w aspekcie ich zgodności z założeniami programu funkcjonalno-użytkowego, 4. Oferowany sprzęt zabawowy winien posiadać certyfikat bezpieczeństwa i atest higieniczny zgodnie z Polską Normą lub Polską Normą z europejską aprobatą techniczną; Wymaganie zgodne z PN-EN :7, a inne materiały wskazane w projekcie powinny posiadać deklaracje zgodności z Polską Normą lub Europejską Aprobatą techniczną, 5. Dokumentację powykonawczą należy wykonać w 1 egzemplarzu + wersja elektroniczna w formacie pdf na płycie CD, 6. Projekt musi uzyskać na etapie koncepcji pozytywną akceptację Wnioskodawców (dane zostaną udostępnione po podpisaniu umowy).

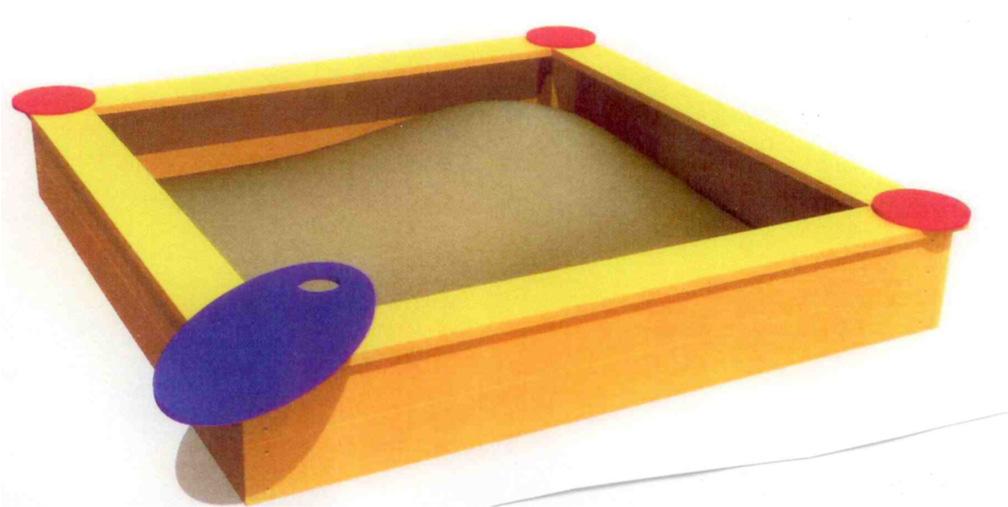

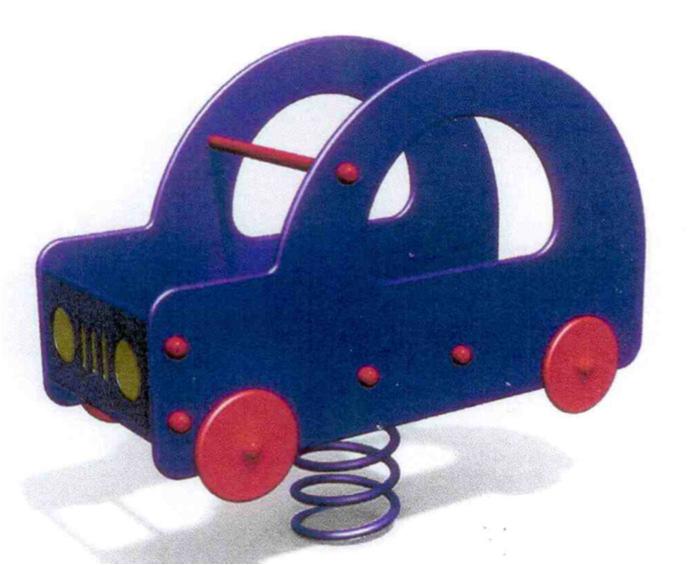

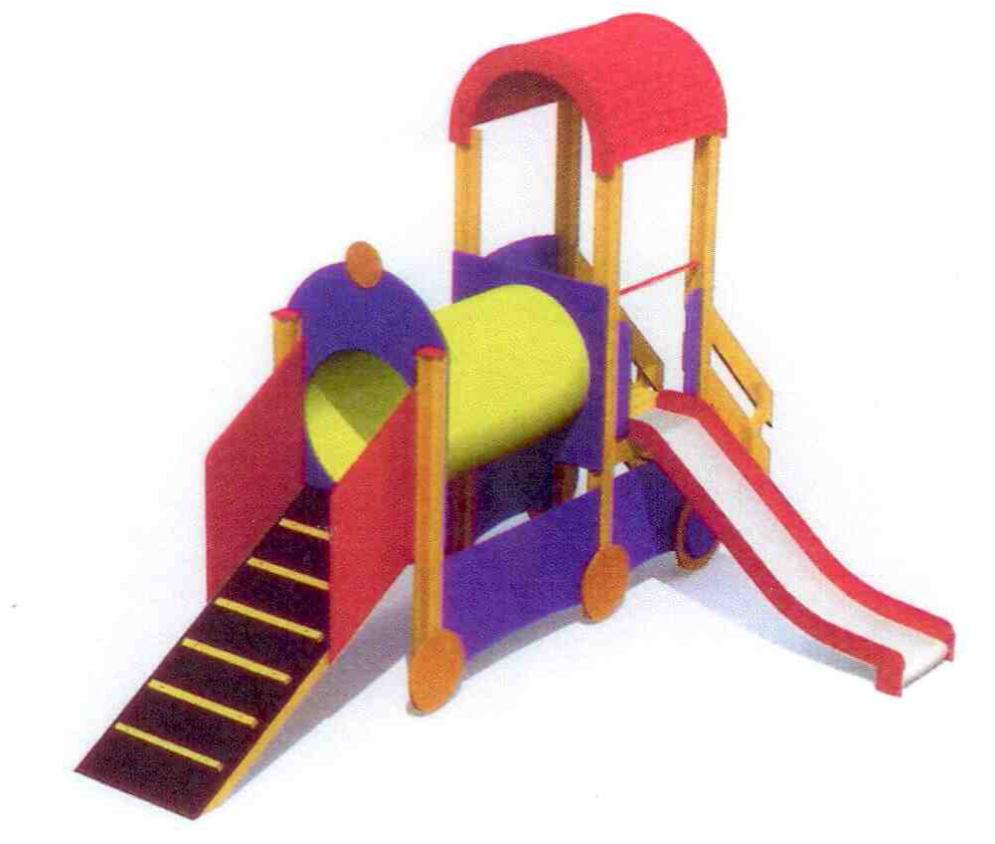

5 B. Zestawienie elementów placu zabaw - (rysunki poglądowe) DLA DZIECI W WIEKU DO 6 LAT: a) kiwak samochód 1 szt. b) zestaw zawierający lokomotywę i zjeżdżalnię 1 szt. c) piaskownica kwadratowa o boku ok. 3 m z siedziskami 1 szt. 5

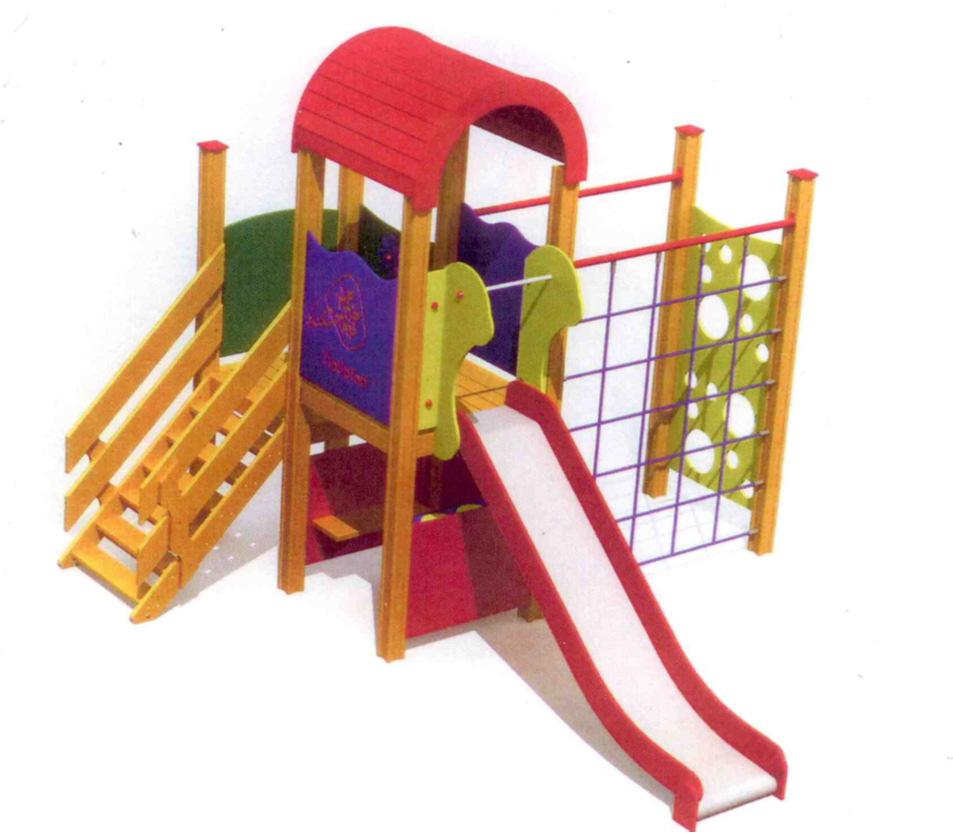

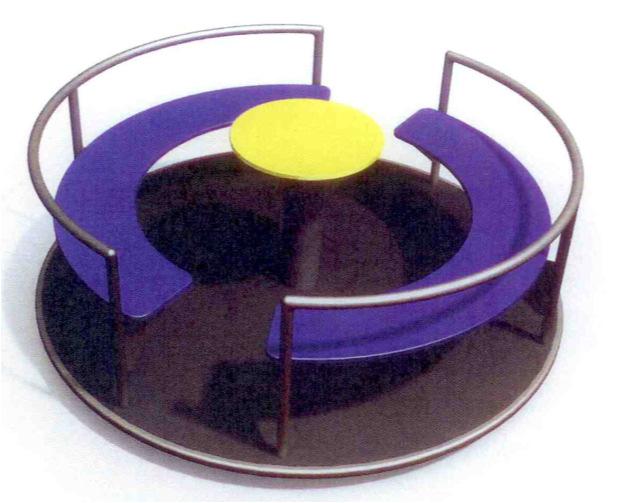

6 DLA DZIECI W WIEKU 7-12 LAT: a) huśtawka wahadłowa podwójna (jedno siedzisko z oparciem i łańcuszkiem zabezpieczającym) wys. ok. 2,5 m 1 szt. b) karuzela tarczowa z siedzeniami 1 szt. c) zestaw zabawowy zawierający m.in. zjeżdżalnię, drabinki, ściankę wspinaczkową, pomosty 1 szt. 6

7 Dodatkowe elementy: a) ławka z oparciem z metalowym stelażem dł. ok.1,6m 2 szt. b) kosz na śmieci (parkowy z zadaszeniem) 1 szt. c) regulamin placu zabaw oraz inne oznakowanie informacyjne. Podłoże wraz z przygotowaniem terenu i podbudowy nawierzchnia syntetyczna elastyczna (np. poliuretanowa lub gumowa przerostowa, itp.), bezpieczna, posiadająca certyfikat bezpieczeństwa na wysokość upadkową dostosowaną do zaprojektowanych urządzeń, zgodna z obowiązującą normą PN-EN 1177 Wymogi materiałowe: elementy nośne słupy z profili aluminiowych, kotwy metalowe, ocynkowane, malowane proszkowo, osłony boczne oraz daszki płyta wodoodporna HDPE, schody, podesty i inne z drewna klejonego, ryflowanego z sosny skandynawskiej pomalowane natryskowo farbami ekologicznymi, wodoodpornymi z filtrem przeciw promieniowaniu UV, zjeżdżalnie ślizg ze stali nierdzewnej, kwasoodpornej, zabezpieczenia, uchwyty, poręcze i inne ze stali ocynkowanej, malowane proszkowo, przelotnie z lin liny o średnicy min. 16 mm (rdzenie stalowe w oplocie polipropylenowym, połączone plastikowymi łącznikami, do połączeń śruby ocynkowane, gniazda łączników zakryte zaślepkami z tworzywa, śruby wystające poza lico elementu zaślepione kołnierzami plastikowymi, oferowany sprzęt zabawowy winien posiadać certyfikat bezpieczeństwa i atest higieniczny zgodnie z Polską Normą lub Polską Normą z europejską aprobatą techniczną; Wymaganie zgodne z PN-EN :7. Kolorystyka: barwy wyraziste, należy przyjąć różnorodność kolorystyczną. C. Wykonanie zaprojektowanych prac wraz z robotami towarzyszącymi: 7 Zakres wynikający z opracowanego projektu zagospodarowania terenu z modernizacją placu zabaw, powinien obejmować między innymi: demontaż istniejących urządzeń zabawowych dla dzieci wraz z ich utylizacją i rekultywacją terenu; montaż nowych urządzeń placu zabaw zgodnie z minimalnymi parametrami technicznymi określonymi przez producenta, tj. m.in. wykonaniem fundamentów itp.; wykonanie podłoża; wykonanie prac zgodnie z zatwierdzoną dokumentacją; uporządkowanie terenu budowy po zakończeniu prac. W okresie udzielonej rękojmi za wady i gwarancji Wykonawca zapewni konserwację sprzętu zabawowego oraz coroczne przeglądy.

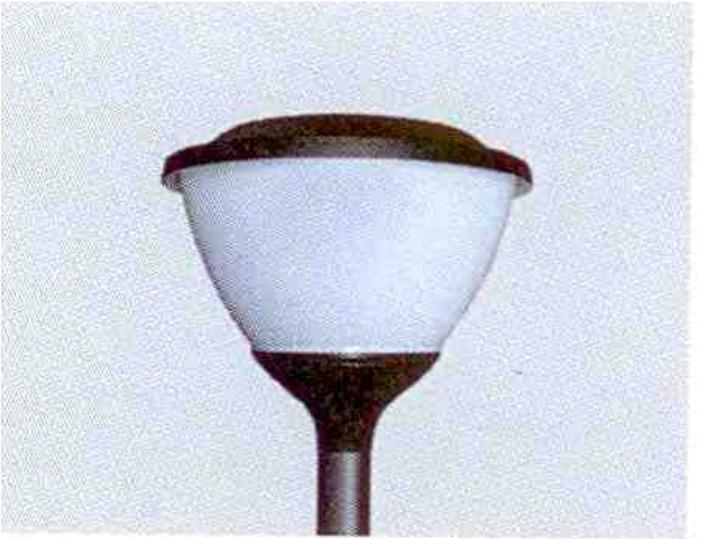

8 4.2. OŚWIETLENIE TERENU: A. Opracowanie projektu budowlanego sieci oświetlenia zewnętrznego z wymaganymi uzgodnieniami wraz z uzyskaniem stosownego pozwolenia na budowę lub zgłoszenia zamiaru budowy: 1. Projekt sieci oświetleniowej terenu winien uwzględniać 4 szt. punktów świetlnych zgodnie ze szkicem załączonym do programu funkcjonalno-użytkowego - załącznik nr 1, 2. Projekt budowlany należy sporządzić zgodnie z obowiązującymi przepisami, w oparciu o niniejszy program funkcjonalno-użytkowy, 3. Zakres projektu budowlanego winien obejmować: specyfikacje techniczne wykonania i odbioru robót wraz z zakresem robót, materiały wskazane w projekcie powinny posiadać deklaracje zgodności z Polską Normą lub Europejską Aprobatą techniczną, uzyskanie stosownego pozwolenia na budowę lub zgłoszenia zamiaru budowy, projekt należy wykonać w 4 egzemplarzach + wersja elektroniczna w formacie pdf na płycie CD, dokumentację powykonawczą - należy wykonać w 1 egzemplarzu + wersja elektroniczna w formacie pdf na płycie CD, 4. Zamawiający wymaga przedłożenia do akceptacji rysunków wykonawczych i szczegółowych przed ich skierowaniem do zatwierdzenia, w aspekcie ich zgodności z ustaleniami programu funkcjonalno-użytkowego. 5. Projekt musi uzyskać na etapie koncepcji pozytywną akceptację Wnioskodawców (dane zostaną udostępnione po podpisaniu umowy) Wymogi materiałowe: Słupy kompozytowe o wysokości 4 m, źródło zasilania - lampy LED 50W, oprawy oświetleniowe(rysunek poglądowy) B. Wykonanie zaprojektowanych robót budowlanych wraz z robotami towarzyszącymi: Zakres robót budowlanych wynikających z opracowanego projektu obejmuje między innymi: wykonanie zaprojektowanej sieci oświetleniowej terenu w Parku Aloza (4 szt. lamp), uporządkowanie terenu budowy po zakończeniu prac w tym wywóz gruzu z rozbiórek i utylizacja, wykonanie robót budowlanych nastąpi zgodnie z zatwierdzoną dokumentacją. 8

9 Powered by TCPDF ( Wymagania dotyczące zamówienia 5.1. Wykonawca sporządzi dokumentację powykonawczą dla zrealizowanego zadania łącznie z inwentaryzacją geodezyjną oraz dołączy atesty na zabudowany sprzęt i materiały oraz certyfikaty bezpieczeństwa Wykonawca zapewni nadzór producenta urządzeń placu zabaw nad realizacją zadania Terminy realizacji zamówienia: Plac zabaw: do 3 miesięcy od daty zawarcia umowy Oświetlenie: od 4 miesięcy od daty zawarcia umowy 5.4. W okresie udzielonej rękojmi za wady i gwarancji Wykonawca zapewni konserwację sprzętu zabawowego oraz coroczne przeglądy. 6. Uwagi końcowe Do obowiązków wykonawcy w ramach uzgodnionego wynagrodzenia należy uporządkowanie terenu budowy po zakończeniu prac, w tym wywóz gruzu z rozbiórek i utylizacja. IV. Przepisy prawne i normy 1. Przepisy prawne i normy związane z projektem: 1.1 Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. z 2013 r. poz tekst jednolity z późn. zm.). 1.2 Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (t.j. Dz.U. Nr 178, poz.1380 z późn. zm.) 1.3 Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiada budynki i ich usytuowanie z późn. zm. (Dz.U. z: 2002 Nr 75, poz. 690; 2003r. Nr 33, poz. 270; 2004 r. Nr 109, poz. 1156; 2008 r. Nr 201, poz. 1238; 2008 r. Nr 228, poz. 1514; 2009 r. Nr 56, poz. 461; 2010 r. Nr 239, poz. 1597, 2012 r. Nr 0, poz. 1289). 1.4 Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (t.j. Dz.U. z dnia 24 września 2013 r. poz. 1129) 2. Przepisy prawne i normy związane z wykonaniem zamierzenia 2.1 Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. z 2013 r. poz tekst jednolity z późn. zm.). 2.2 Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. 2.3 Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia 2.4 Rozporządzenie Ministra Gospodarki z dnia 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych. 2.5 Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. V. Załączniki Załączniki stanowią integralną część niniejszego opracowania: 1) Szkic ( z zaznaczonym terenem przeznaczonym na plac zabaw oraz lokalizacją słupów oświetleniowych) - załącznik nr 1 9
