1 Załącznik nr 1 DOKUMENTACJA PROJEKTOWA dla sprzętu / wyposażenia stanowiącego infrastrukturę techniczną. 1. Mini Spin Ramp ilość: 1 szt. Wymiary: 1378 x 366 x 100. Materiał: konstrukcja drewniana, pokryta sklejką wodoodporną i dodatkowo specjalną matą jezdną Rampline, wytrzymała na czynniki pogodowe i mechaniczne, gładka, niezapalna, mrozoodporna, antypoślizogowa, amortyzująca wstrząsy. 2. Drążek poziomy do akrobacji ilość 3 szt. Wymiar: długość: 3 m, średnica: 100 mm, Materiał drewno: okrąglaki drewniane sosnowe z surowca S10, toczone cylindrycznie z rdzeniem, odporne przed działaniem korozji biologicznej, dodatkowo malowane za pomocą impregnatu do malowania drewna RUSTIKAL DREWNOLIT w kolorze tico. Materiał stal podstawy metalowe: służąca do oddzielenia drewnianych elementów konstrukcyjnych od podłoża, wykonana z ceowników, odpowiednio przetłoczonych w celu dopasowania go do okrąglaka drewnianego, poddana procesowi cynkowania ogniowego. Strona 1 z 23

2 3. Drążek poziomy do akrobacji ilość 1 szt. Materiał: drewno konstrukcyjne sosnowe klejone 90/90 mm, sklejka wodoodporna jako element uzupełniająco-dekoracyjny gr. 15 mm, szczeliny do ćwiczeń wykonane z rurek ze stali nierdzewnej. Wymiary: Wysokość: 200 cm, Szerokość: 245 cm, Długość: 88 cm 4. Drążek poziomy do akrobacji ilość 1 szt. Materiał: Konstrukcja poręczy gimnastycznych wykonana poręcze z rur ze stali nierdzewnej, słupki wykonane z profili stalowych posadowione w ziemi na fundamencie betonowym. Wymiary: Wysokość: 190 cm, Szerokość: 88 cm, Długość: 129 cm Strona 2 z 23

3 5. Równoważnia skośna ilość: 2 szt. - zgodnie z dokumentacją projektową. 6. Równoważnia łamana ilość: 2 szt. - zgodnie z dokumentacją projektową. 7. Równoważnia ilość: 1 szt. - zgodnie z dokumentacją projektową. 8. Drabinki poziome do akrobacji ilość 5 szt. - zgodnie z dokumentacją projektową dla równoważni. 9. Zestaw sprawnościowy ilość 1 szt. Materiał: drewno konstrukcyjne sosnowe klejone 90/90 mm, elementy wsporcze wykonane ze stali nierdzewnej. Wymiary: Wysokość: 49 cm, Szerokość: 489 cm, Długość: 300 cm 10. Zestaw sprawnościowy ilość 1 szt. Materiał: drewno konstrukcyjne sosnowe klejone 90/90 mmm, sklejka wodoodporna jako element uzupełniająco-dekoracyjny gr. 15 mm. Strona 3 z 23

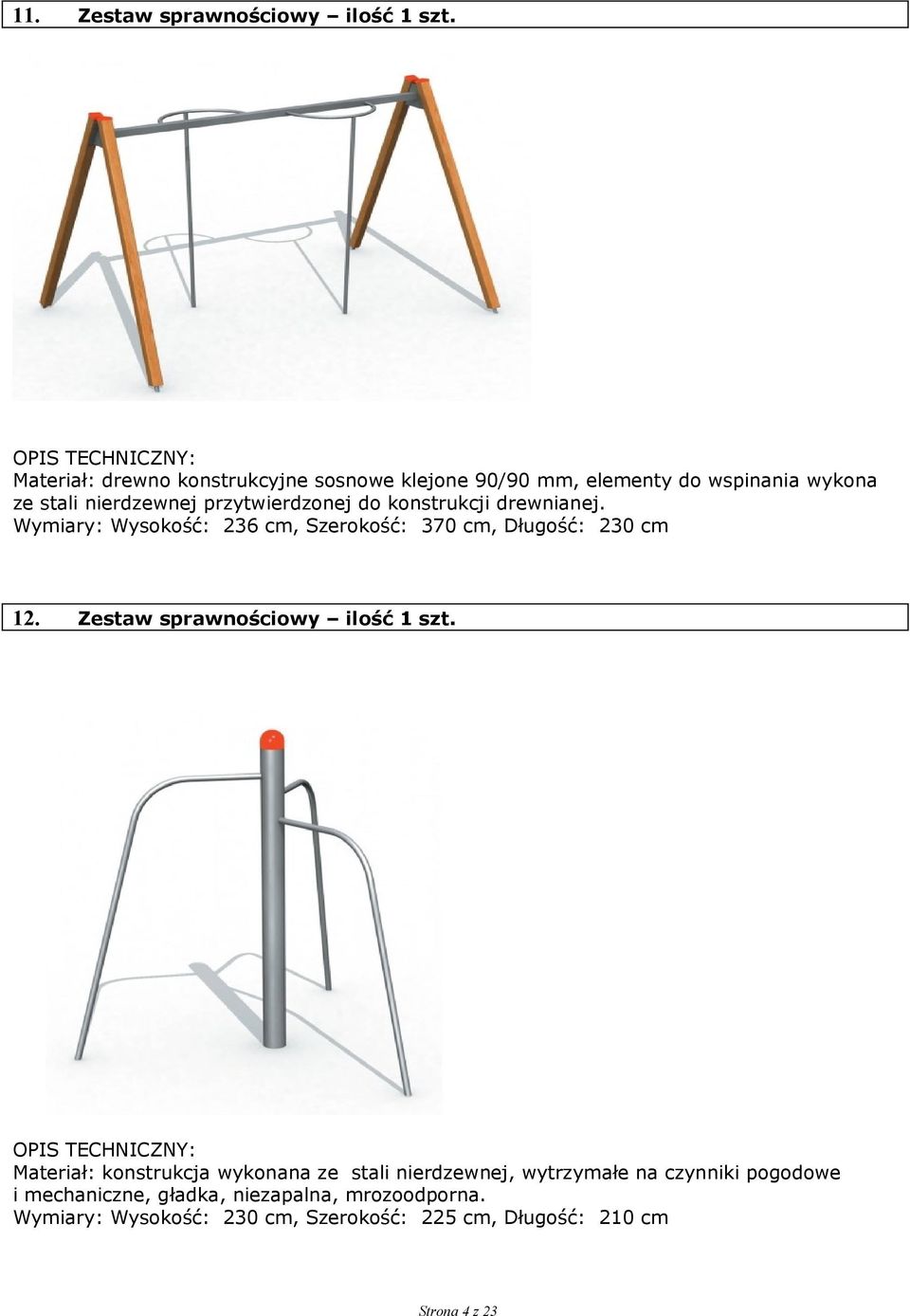

4 11. Zestaw sprawnościowy ilość 1 szt. Materiał: drewno konstrukcyjne sosnowe klejone 90/90 mm, elementy do wspinania wykona ze stali nierdzewnej przytwierdzonej do konstrukcji drewnianej. Wymiary: Wysokość: 236 cm, Szerokość: 370 cm, Długość: 230 cm 12. Zestaw sprawnościowy ilość 1 szt. Materiał: konstrukcja wykonana ze stali nierdzewnej, wytrzymałe na czynniki pogodowe i mechaniczne, gładka, niezapalna, mrozoodporna. Wymiary: Wysokość: 230 cm, Szerokość: 225 cm, Długość: 210 cm Strona 4 z 23

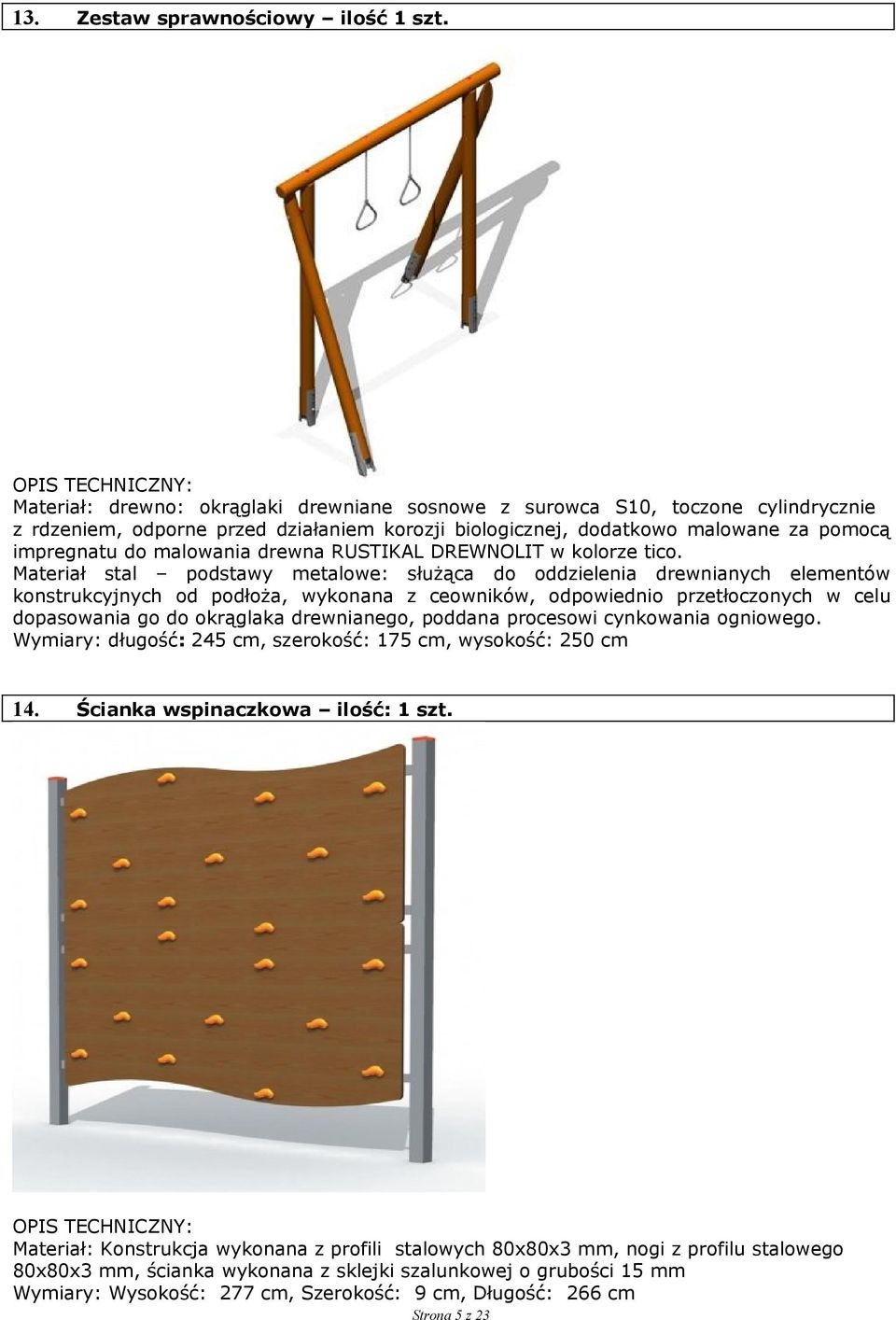

5 13. Zestaw sprawnościowy ilość 1 szt. Materiał: drewno: okrąglaki drewniane sosnowe z surowca S10, toczone cylindrycznie z rdzeniem, odporne przed działaniem korozji biologicznej, dodatkowo malowane za pomocą impregnatu do malowania drewna RUSTIKAL DREWNOLIT w kolorze tico. Materiał stal podstawy metalowe: służąca do oddzielenia drewnianych elementów konstrukcyjnych od podłoża, wykonana z ceowników, odpowiednio przetłoczonych w celu dopasowania go do okrąglaka drewnianego, poddana procesowi cynkowania ogniowego. Wymiary: długość: 245 cm, szerokość: 175 cm, wysokość: 250 cm 14. Ścianka wspinaczkowa ilość: 1 szt. Materiał: Konstrukcja wykonana z profili stalowych 80x80x3 mm, nogi z profilu stalowego 80x80x3 mm, ścianka wykonana z sklejki szalunkowej o grubości 15 mm Wymiary: Wysokość: 277 cm, Szerokość: 9 cm, Długość: 266 cm Strona 5 z 23

6 15. Ścianka wspinaczkowa ilość: 2 szt. Materiał: Konstrukcja skały wspinaczkowej to samonośna bryła wykonana z laminatu poliestrowego. Wewnętrzne usztywnienie bryły w postaci poziomego żebra obwodowego usytuowanego w połowie wysokości bryły miejsce łączenia na montażu dwóch części laminatu. Wymiary: Wysokość: 207 cm 16. Ścianka wspinaczkowa ilość: 1 szt. Materiał: konstrukcja ściany wykonana z drewna klejonego, elementy ściany wykonane z sklejki wodoodpornej z przytwierdzonymi uchwytami do wspinania, schody wejściowe wykonane z drewna klejonego. W skład zestawu ścianka wspinaczkowa, 2 wieże Wymiary: Wysokość: 500 cm, Szerokość: 400 cm, Długość: 250 cm Strona 6 z 23

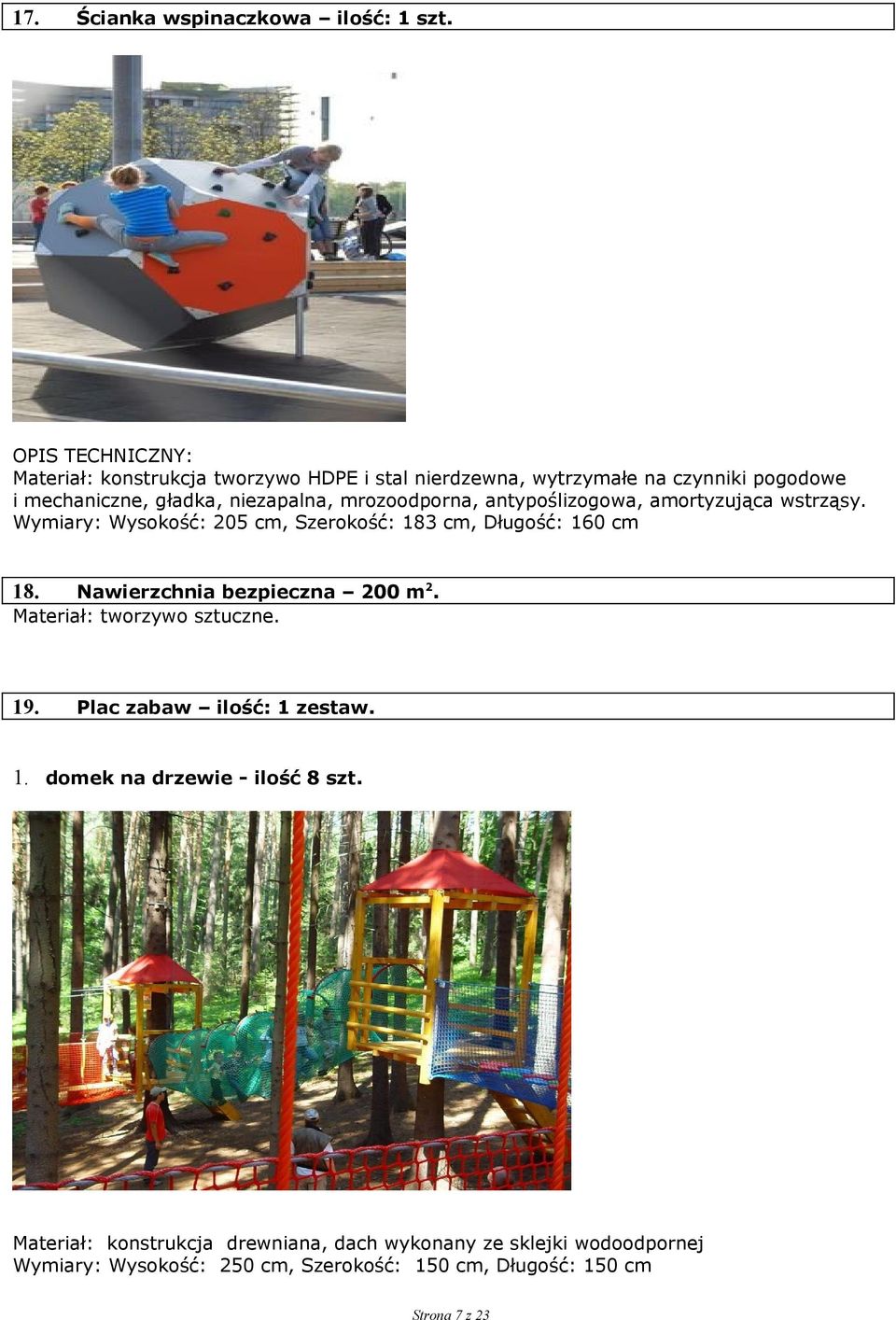

7 17. Ścianka wspinaczkowa ilość: 1 szt. Materiał: konstrukcja tworzywo HDPE i stal nierdzewna, wytrzymałe na czynniki pogodowe i mechaniczne, gładka, niezapalna, mrozoodporna, antypoślizogowa, amortyzująca wstrząsy. Wymiary: Wysokość: 205 cm, Szerokość: 183 cm, Długość: 160 cm 18. Nawierzchnia bezpieczna 200 m2. Materiał: tworzywo sztuczne. 19. Plac zabaw ilość: 1 zestaw. 1. domek na drzewie - ilość 8 szt. Materiał: konstrukcja drewniana, dach wykonany ze sklejki wodoodpornej Wymiary: Wysokość: 250 cm, Szerokość: 150 cm, Długość: 150 cm Strona 7 z 23

8 2. pomosty ruchome ilość - 7 szt. a) pomost ruchomy -1 szt. Wymiary: Wysokość: 120 cm, Szerokość: 720 cm, Długość: 700 cm Materiał: konstrukcja nośna wykonana z lin, na których zawieszono siatki, wewnętrzny pomost wykonany z elementów sklejki oraz elementów toczonych w kształcie półwałka b) pomost ruchomy -1 szt. Wymiary: Wysokość: 120 cm, Szerokość: 750 cm, Długość: 760 cm Materiał: konstrukcja składa się z siatki polipropylenowej i podłoża drewnianego jako elementy toczone w kształcie półwałka. Strona 8 z 23

9 c) pomost ruchomy -1 szt. Wymiary: Wysokość: 120 cm, Szerokość: 740 cm, Długość: 730 cm Materiał: konstrukcja pomostu wiszącego na linach, do których przytwierdzono siatki oraz pomostu drewnianego zawieszonego na linach polipropylenowych. d) pomost ruchomy -1 szt. Wymiary: Wysokość: 120 cm, Szerokość: 730 cm, Długość: 740 cm Materiał: konstrukcja zabezpieczająca wykonana z lin i siatki polipropylenowych, obręcze Strona 9 z 23

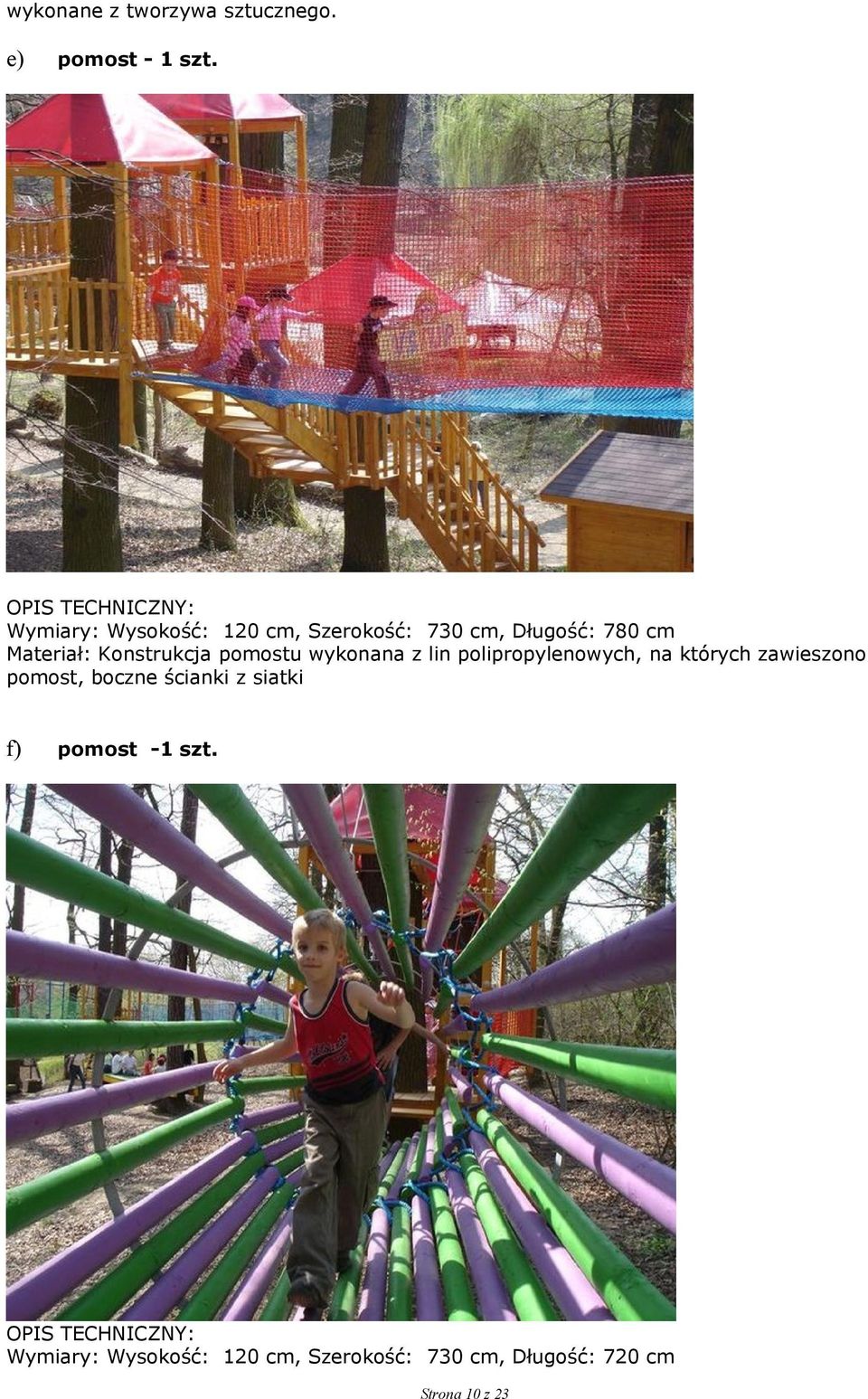

10 wykonane z tworzywa sztucznego. e) pomost - 1 szt. Wymiary: Wysokość: 120 cm, Szerokość: 730 cm, Długość: 780 cm Materiał: Konstrukcja pomostu wykonana z lin polipropylenowych, na których zawieszono pomost, boczne ścianki z siatki f) pomost -1 szt. Wymiary: Wysokość: 120 cm, Szerokość: 730 cm, Długość: 720 cm Strona 10 z 23

11 Materiał: Konstrukcja wsporcza wykonana z bali, do których przytwierdzono deski siedzisk. Impregnowane kolorowym impregnatem (drewnochron). g) pomost -1 szt. Wymiary: Wysokość: 120 cm, Szerokość: 730 cm, Długość: 720 cm Materiał: konstrukcja wykonana z lin polipropylenowych na których zawieszono pomost, biedronki wykonane z materiału PCV odpornego na warunki atmosferyczne, środek wypełniony gąbką. 3. a) zjeżdżalnie ilość 5 szt. zjeżdżalnia 2 x 2 szt. Strona 11 z 23

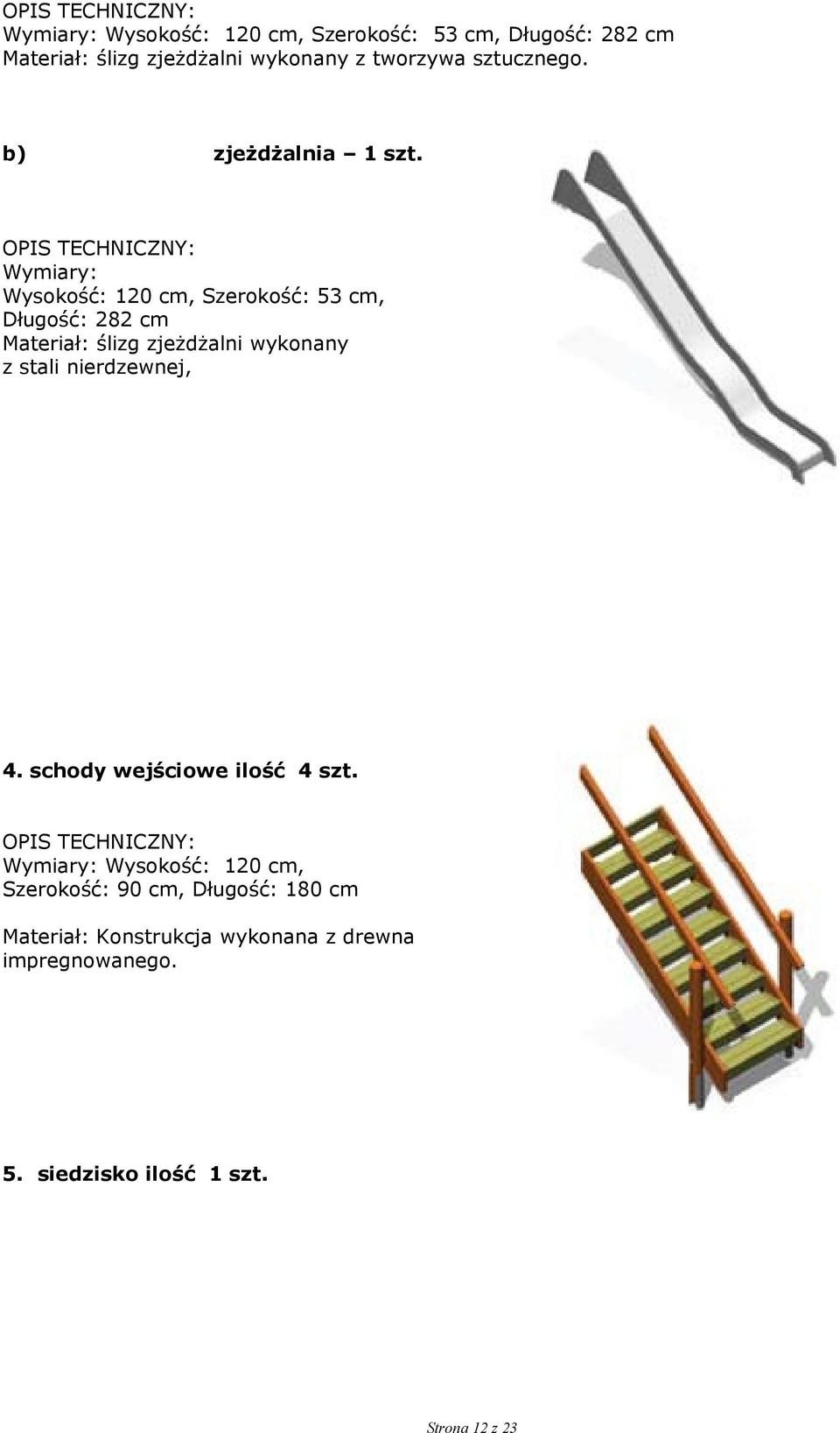

12 Wymiary: Wysokość: 120 cm, Szerokość: 53 cm, Długość: 282 cm Materiał: ślizg zjeżdżalni wykonany z tworzywa sztucznego. b) zjeżdżalnia 1 szt. Wymiary: Wysokość: 120 cm, Szerokość: 53 cm, Długość: 282 cm Materiał: ślizg zjeżdżalni wykonany z stali nierdzewnej, 4. schody wejściowe ilość 4 szt. Wymiary: Wysokość: 120 cm, Szerokość: 90 cm, Długość: 180 cm Materiał: Konstrukcja wykonana z drewna impregnowanego. 5. siedzisko ilość 1 szt. Strona 12 z 23

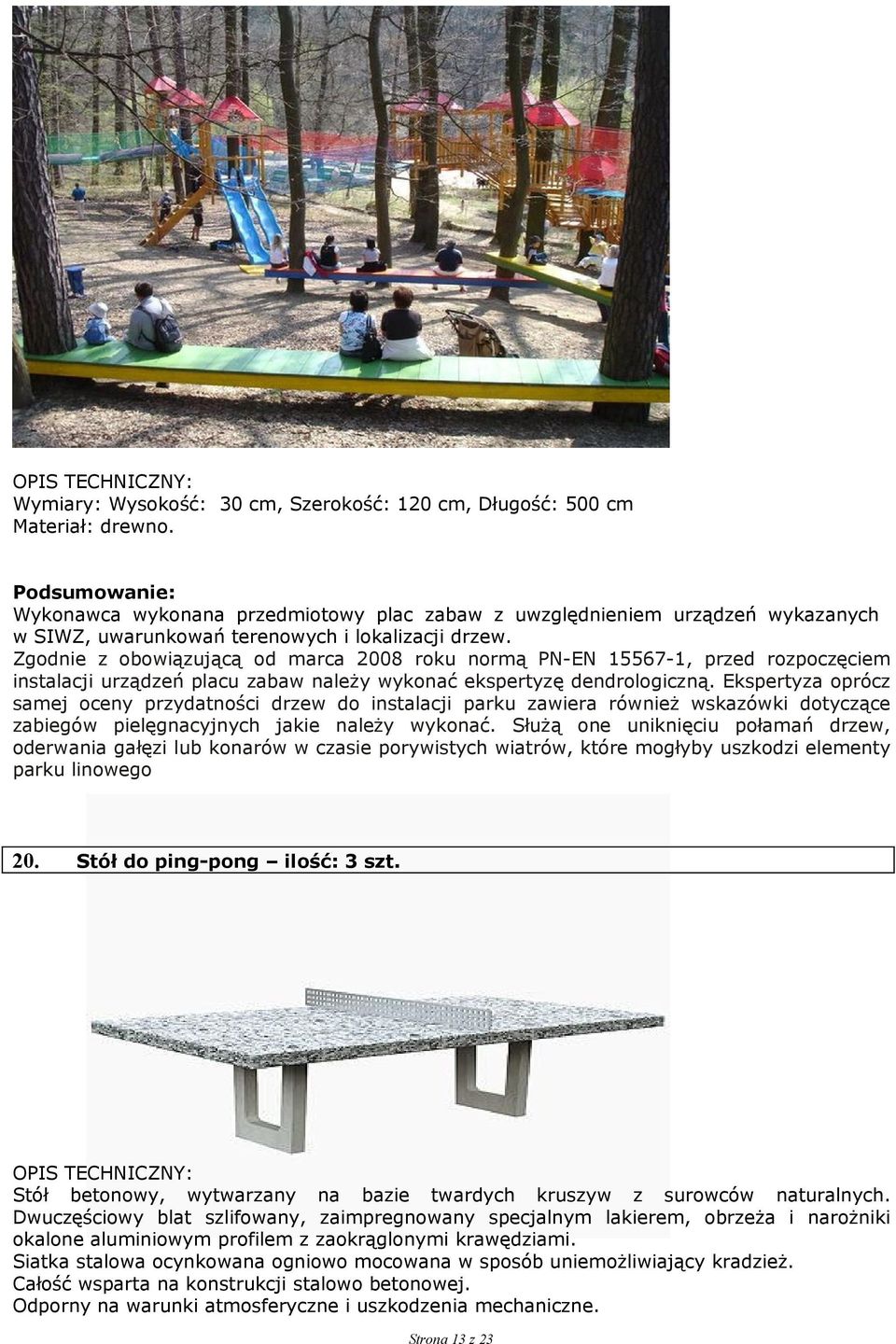

13 Wymiary: Wysokość: 30 cm, Szerokość: 120 cm, Długość: 500 cm Materiał: drewno. Podsumowanie: Wykonawca wykonana przedmiotowy plac zabaw z uwzględnieniem urządzeń wykazanych w SIWZ, uwarunkowań terenowych i lokalizacji drzew. Zgodnie z obowiązującą od marca 2008 roku normą PN-EN , przed rozpoczęciem instalacji urządzeń placu zabaw należy wykonać ekspertyzę dendrologiczną. Ekspertyza oprócz samej oceny przydatności drzew do instalacji parku zawiera również wskazówki dotyczące zabiegów pielęgnacyjnych jakie należy wykonać. Służą one uniknięciu połamań drzew, oderwania gałęzi lub konarów w czasie porywistych wiatrów, które mogłyby uszkodzi elementy parku linowego 20. Stół do ping-pong ilość: 3 szt. Stół betonowy, wytwarzany na bazie twardych kruszyw z surowców naturalnych. Dwuczęściowy blat szlifowany, zaimpregnowany specjalnym lakierem, obrzeża i narożniki okalone aluminiowym profilem z zaokrąglonymi krawędziami. Siatka stalowa ocynkowana ogniowo mocowana w sposób uniemożliwiający kradzież. Całość wsparta na konstrukcji stalowo betonowej. Odporny na warunki atmosferyczne i uszkodzenia mechaniczne. Strona 13 z 23

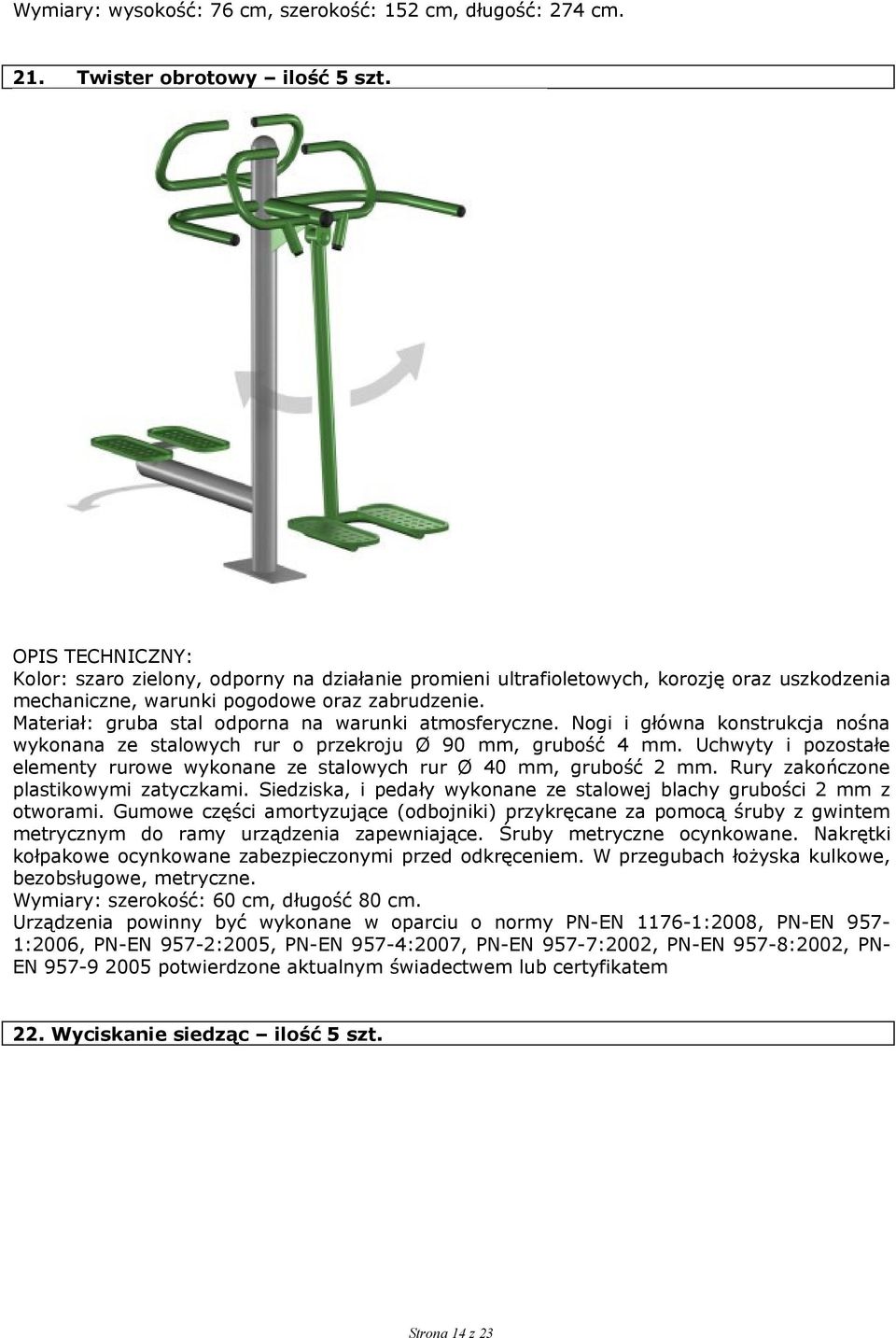

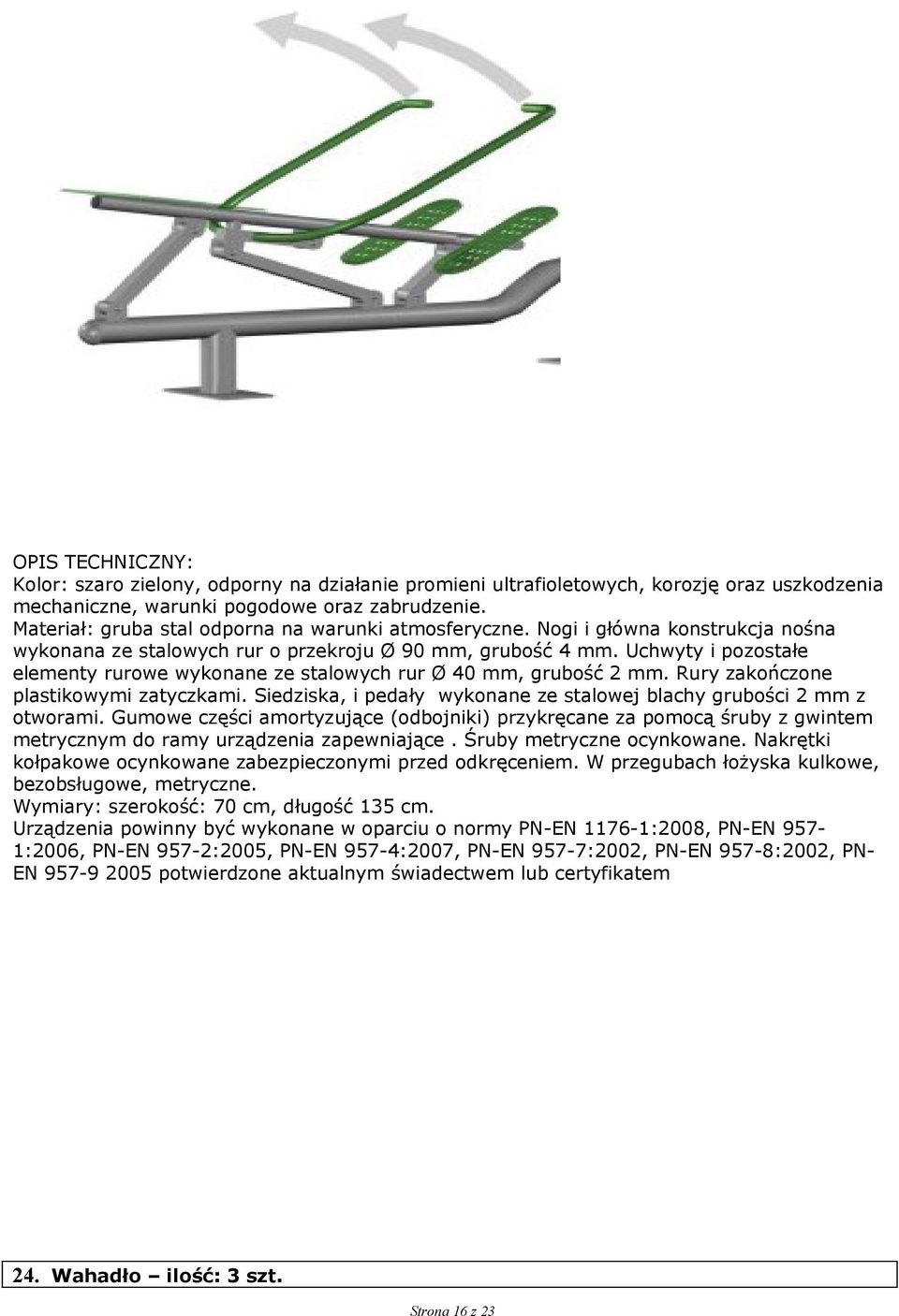

14 Wymiary: wysokość: 76 cm, szerokość: 152 cm, długość: 274 cm. 21. Twister obrotowy ilość 5 szt. Kolor: szaro zielony, odporny na działanie promieni ultrafioletowych, korozję oraz uszkodzenia mechaniczne, warunki pogodowe oraz zabrudzenie. Materiał: gruba stal odporna na warunki atmosferyczne. Nogi i główna konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm, grubość 4 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Siedziska, i pedały wykonane ze stalowej blachy grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia zapewniające. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Wymiary: szerokość: 60 cm, długość 80 cm. Urządzenia powinny być wykonane w oparciu o normy PN-EN :2008, PN-EN 9571:2006, PN-EN 957-2:2005, PN-EN 957-4:2007, PN-EN 957-7:2002, PN-EN 957-8:2002, PNEN potwierdzone aktualnym świadectwem lub certyfikatem 22. Wyciskanie siedząc ilość 5 szt. Strona 14 z 23

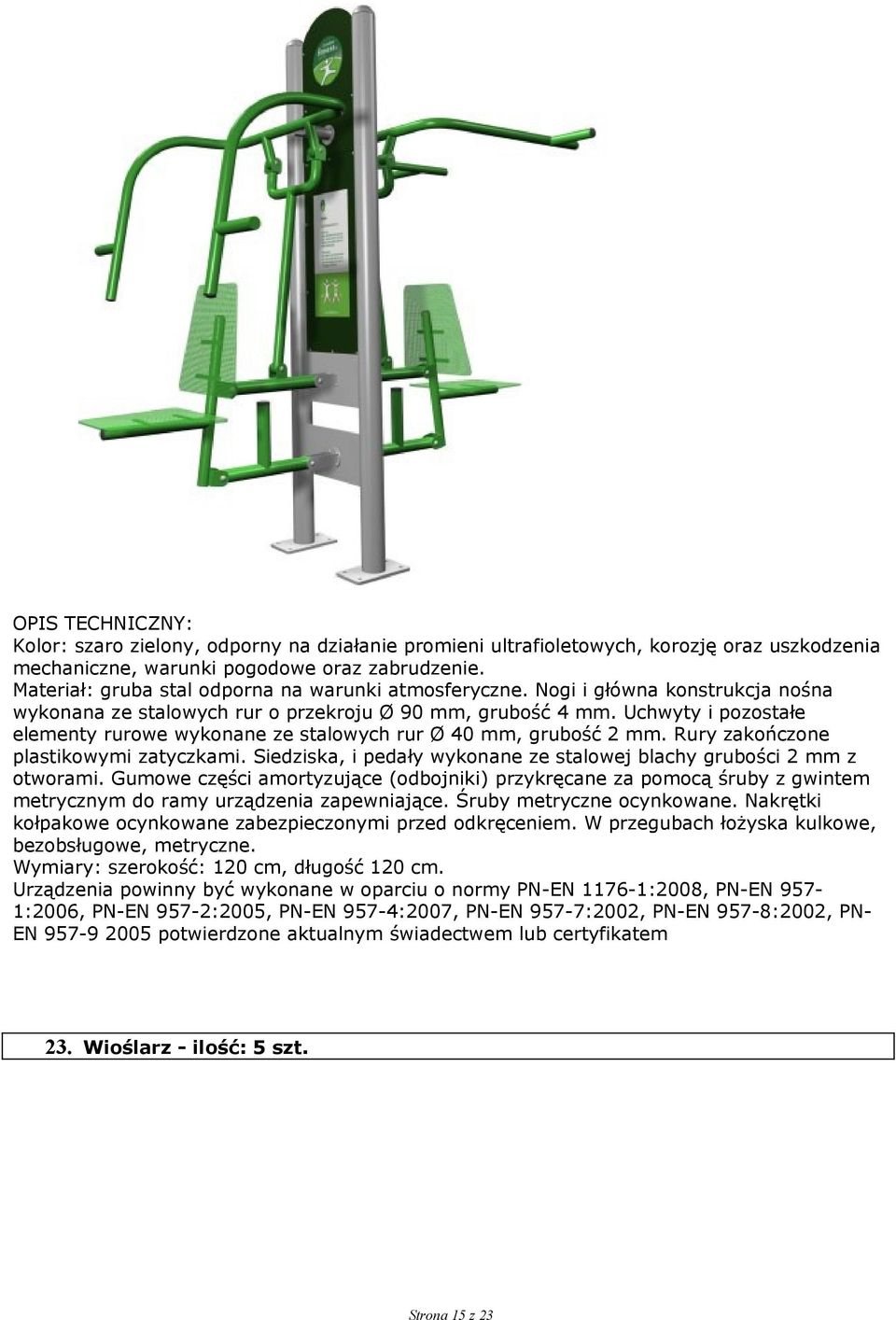

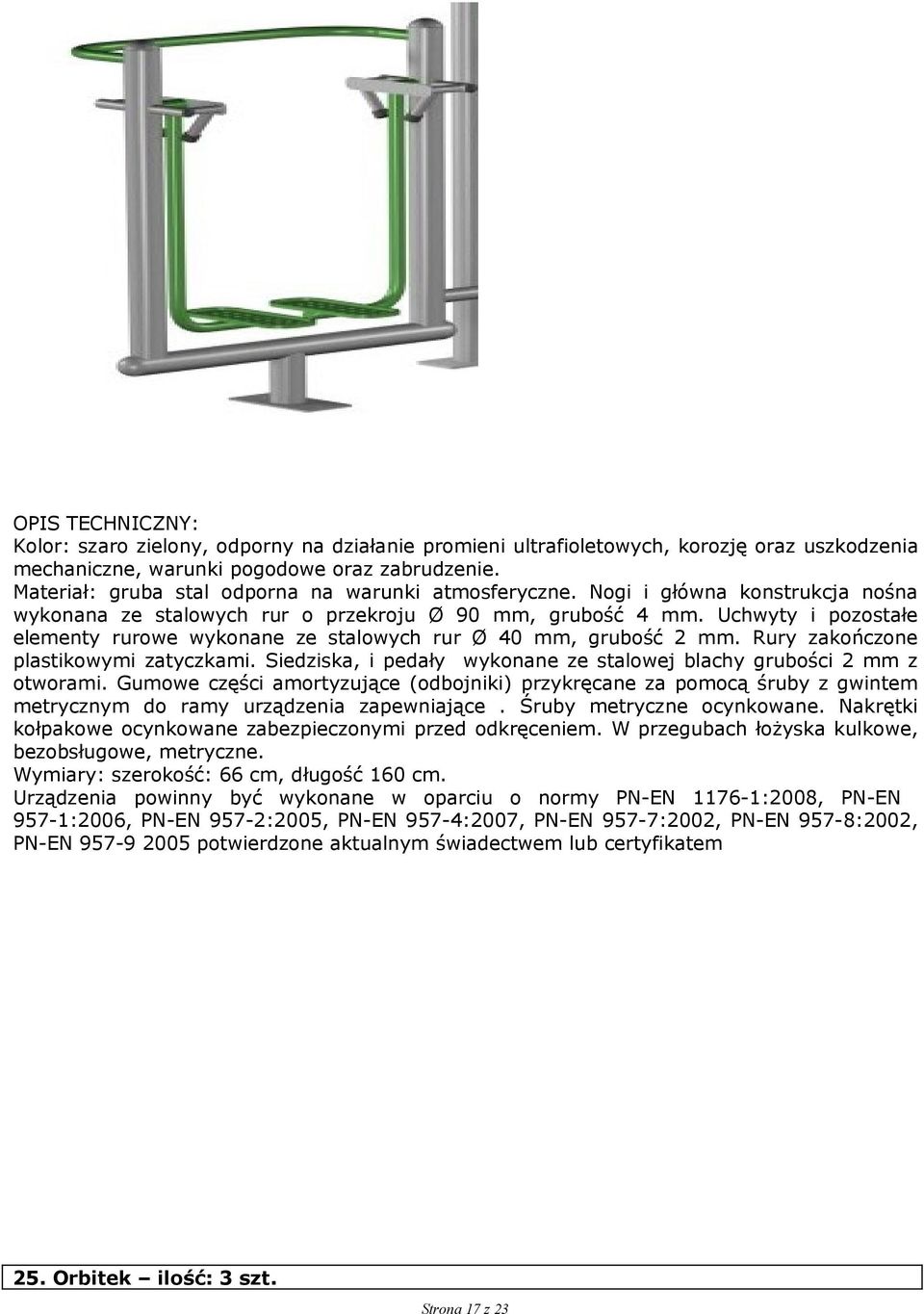

15 Kolor: szaro zielony, odporny na działanie promieni ultrafioletowych, korozję oraz uszkodzenia mechaniczne, warunki pogodowe oraz zabrudzenie. Materiał: gruba stal odporna na warunki atmosferyczne. Nogi i główna konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm, grubość 4 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Siedziska, i pedały wykonane ze stalowej blachy grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia zapewniające. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Wymiary: szerokość: 120 cm, długość 120 cm. Urządzenia powinny być wykonane w oparciu o normy PN-EN :2008, PN-EN 9571:2006, PN-EN 957-2:2005, PN-EN 957-4:2007, PN-EN 957-7:2002, PN-EN 957-8:2002, PNEN potwierdzone aktualnym świadectwem lub certyfikatem 23. Wioślarz - ilość: 5 szt. Strona 15 z 23

16 Kolor: szaro zielony, odporny na działanie promieni ultrafioletowych, korozję oraz uszkodzenia mechaniczne, warunki pogodowe oraz zabrudzenie. Materiał: gruba stal odporna na warunki atmosferyczne. Nogi i główna konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm, grubość 4 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Siedziska, i pedały wykonane ze stalowej blachy grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia zapewniające. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Wymiary: szerokość: 70 cm, długość 135 cm. Urządzenia powinny być wykonane w oparciu o normy PN-EN :2008, PN-EN 9571:2006, PN-EN 957-2:2005, PN-EN 957-4:2007, PN-EN 957-7:2002, PN-EN 957-8:2002, PNEN potwierdzone aktualnym świadectwem lub certyfikatem 24. Wahadło ilość: 3 szt. Strona 16 z 23

17 Kolor: szaro zielony, odporny na działanie promieni ultrafioletowych, korozję oraz uszkodzenia mechaniczne, warunki pogodowe oraz zabrudzenie. Materiał: gruba stal odporna na warunki atmosferyczne. Nogi i główna konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm, grubość 4 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Siedziska, i pedały wykonane ze stalowej blachy grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia zapewniające. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Wymiary: szerokość: 66 cm, długość 160 cm. Urządzenia powinny być wykonane w oparciu o normy PN-EN :2008, PN-EN 957-1:2006, PN-EN 957-2:2005, PN-EN 957-4:2007, PN-EN 957-7:2002, PN-EN 957-8:2002, PN-EN potwierdzone aktualnym świadectwem lub certyfikatem 25. Orbitek ilość: 3 szt. Strona 17 z 23

18 Kolor: ciemnozielony lub żółty lub czerwony, odporny na działanie promieni ultrafioletowych, korozję oraz uszkodzenia mechaniczne, warunki pogodowe oraz zabrudzenie. Materiał: gruba stal odporna na warunki atmosferyczne. Nogi i główna konstrukcja nośna wykonana ze stalowych rur o przekroju Ø 90 mm, grubość 4 mm. Uchwyty i pozostałe elementy rurowe wykonane ze stalowych rur Ø 40 mm, grubość 2 mm. Rury zakończone plastikowymi zatyczkami. Siedziska, i pedały wykonane ze stalowej blachy grubości 2 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia zapewniające. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Wymiary: szerokość: 70 cm, długość 135 cm. Urządzenia powinny być wykonane w oparciu o normy PN-EN :2008, PN-EN 9571:2006, PN-EN 957-2:2005, PN-EN 957-4:2007, PN-EN 957-7:2002, PN-EN 957-8:2002, PNEN potwierdzone aktualnym świadectwem lub certyfikatem Strona 18 z 23

19 26. Szachownica ilość 20 szt. 1. Szachownice pojedyncze - 6 szt. beton klasy B30, stal ocynkowaną, drewno dębowe lakierowane blat z polami do gry w szachy. Pola szachowe w czterech kolorach z kostek granitowych i żywic epoksydowych, gładko szlifowany, dodatkowo lakierowany, boki zabezpieczone profilami aluminiowymi Wymiary: wysokość: 76 cm, szerokość: 180 cm, długość: 180 cm. 2. Szachownice podwójne - 7 szt. Blat wykonany z płytek gresowych, przyklejonych mrozoodpornym klejem, części metalowe zabezpieczone farbami antykorozyjnymi lub ocynkowane. Wymiary: wysokość: 78 cm, szerokość: 200 cm, długość: 200 cm. Strona 19 z 23

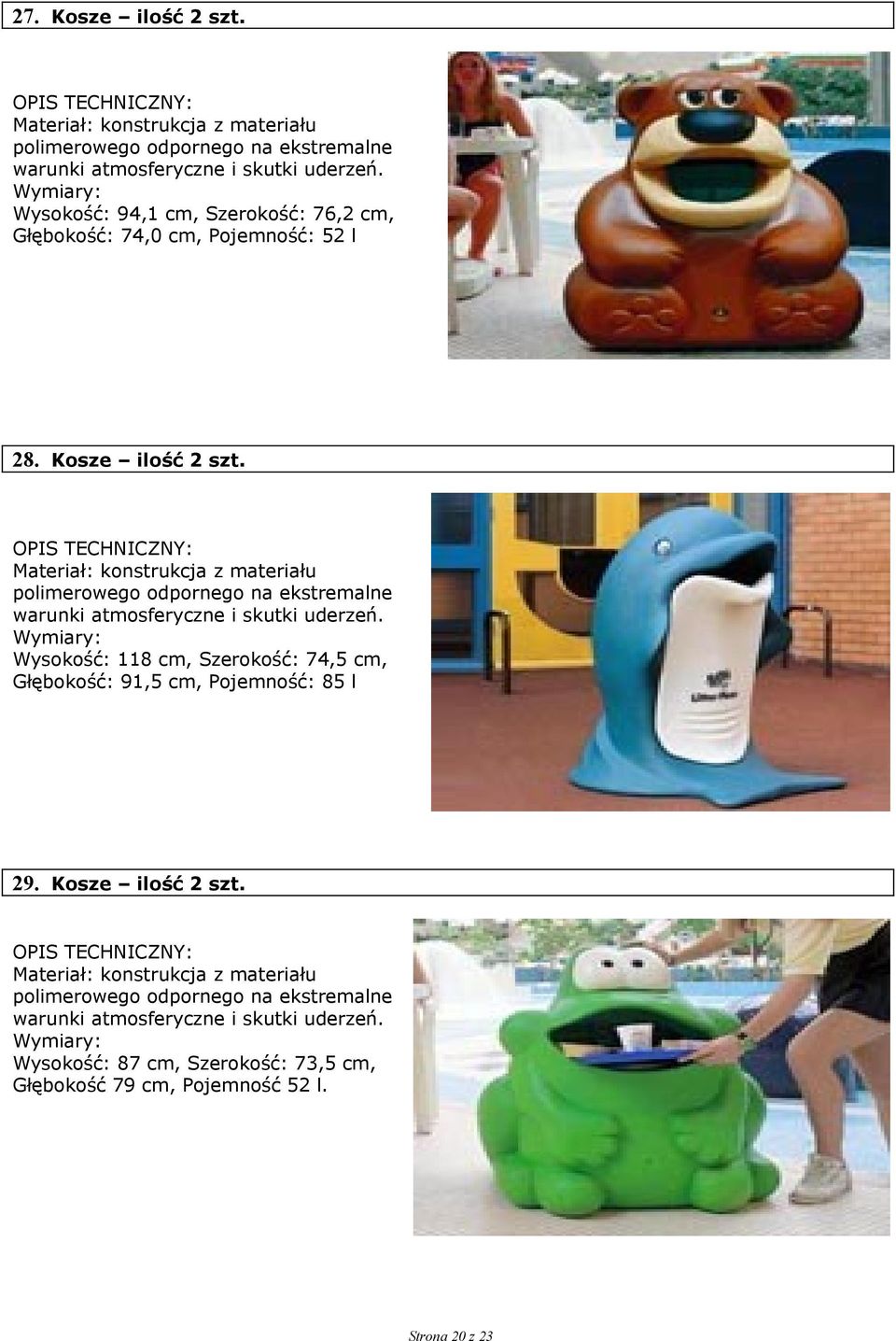

20 27. Kosze ilość 2 szt. Materiał: konstrukcja z materiału polimerowego odpornego na ekstremalne warunki atmosferyczne i skutki uderzeń. Wymiary: Wysokość: 94,1 cm, Szerokość: 76,2 cm, Głębokość: 74,0 cm, Pojemność: 52 l 28. Kosze ilość 2 szt. Materiał: konstrukcja z materiału polimerowego odpornego na ekstremalne warunki atmosferyczne i skutki uderzeń. Wymiary: Wysokość: 118 cm, Szerokość: 74,5 cm, Głębokość: 91,5 cm, Pojemność: 85 l 29. Kosze ilość 2 szt. Materiał: konstrukcja z materiału polimerowego odpornego na ekstremalne warunki atmosferyczne i skutki uderzeń. Wymiary: Wysokość: 87 cm, Szerokość: 73,5 cm, Głębokość 79 cm, Pojemność 52 l. Strona 20 z 23

21 30. Ławka ilość 90 szt. Wysokość: 82 cm, szerokość: 57 cm, długość: 200 cm. Konstrukcja ławki wykonana z elementów prefabrykowanych betonowych, metalowe okucia ocynkowane siedzisko i oparcie wykonane z drewna iglastego zabezpieczone impregnatem. 31. Ławka młodzieżowa ilość: 10 szt. Materiał: stal ocynkowana ogniowo o przekroju 48,3 x 3,2, siedzisko - drewno liściaste, pozostałe elementy - tworzywo sztuczne, stopień wykonany z blachy łezkowej (przeciwpoślizgowa). Wymiary: Wysokość: 85 cm, Szerokość: 55 cm, Długość: 150 cm 32. Stojak na rowery ilość: 15 szt. Materiał: rura o przekroju 48,3x2,9 mm, ocynkowana metoda ogniową, wytrzymała na warunki mechaniczne i odporna na warunki atmosferyczne, do wkopania. Wymiary: szerokość: 58 cm, wysokość: 88 cm. Strona 21 z 23

22 33. Ogrodzenie ilość: 190 mb, wykonane z siatki o wysokości 175 cm z cokołem z elementów żelbetowych prefabrykowanych, słupki okrągłe stalowe, dwie bramy wjazdowe dwuskrzydłowe, jedna furtka. 34. Regulamin placu zabaw ilość: 10 szt. 35. Kosze ilość 40 szt. Wysokość: 81 cm, średnica 62, pojemność 110 l. Kosz uliczny wykonany z kruszywa naturalnego (grysy i żwiry) technologia betonu płukanego, oraz metodą piaskowania. Wkład z blachy ocynkowanej. Strona 22 z 23

23 36. Dojście do urządzeń rekreacyjnych - ilość 100 m2 - niwelacja i wyrównanie terenu oraz wykonanie dojścia żużlowego. 37. Dokumentacja placu zabaw 1 komplet - w formie papierowej w dwóch egzemplarzach. 38. Uwagi końcowe wszystkie wskazane elementy w niniejszym załączniku należy zamontować, w miejscach oznaczonych na załączonym planie sytuacyjnym, dla urządzeń opisanych w punktach 1 22 istnieje możliwość odstępstw od wymiarów + /- 30 %, Wykonawca jest zobowiązany do uporządkowania i wyrównania terenu pod wszystkimi urządzeniami i w ich najbliższym sąsiedztwie powierzchnia około m2. Strona 23 z 23
