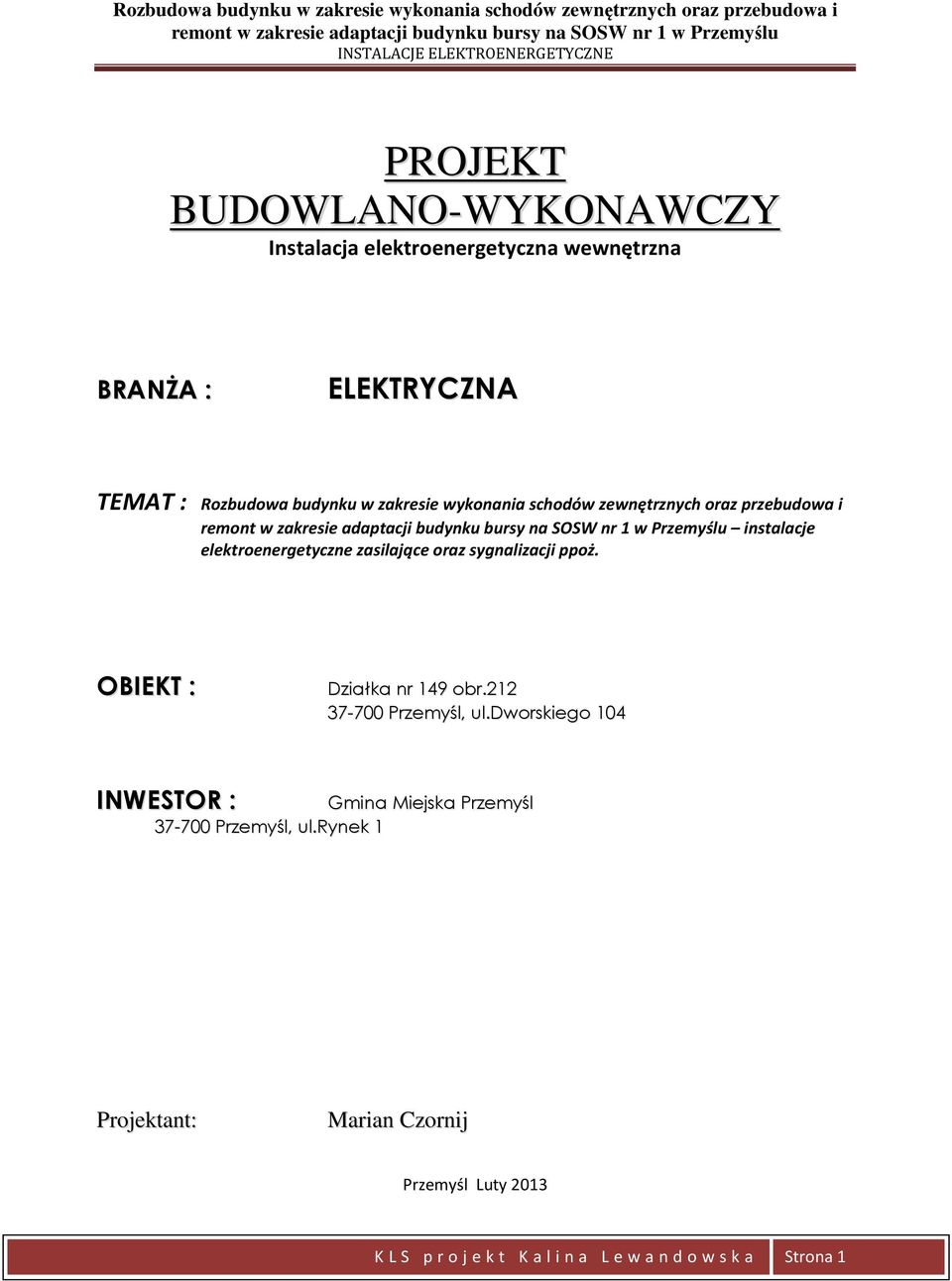

1 PROJEKT BUDOWLANO-WYKONAWCZY Instalacja elektroenergetyczna wewnętrzna BRANŻA : ELEKTRYCZNA TEMAT : Rozbudowa budynku w zakresie wykonania schodów zewnętrznych oraz przebudowa i instalacje elektroenergetyczne zasilające oraz sygnalizacji ppoż. OBIEKT : Działka nr 149 obr Przemyśl, ul.dworskiego 104 INWESTOR : Gmina Miejska Przemyśl Przemyśl, ul.rynek 1 Projektant: Marian Czornij Przemyśl Luty 2013 K L S p r o j e k t K a l i n a L e w a n d o w s k a Strona 1

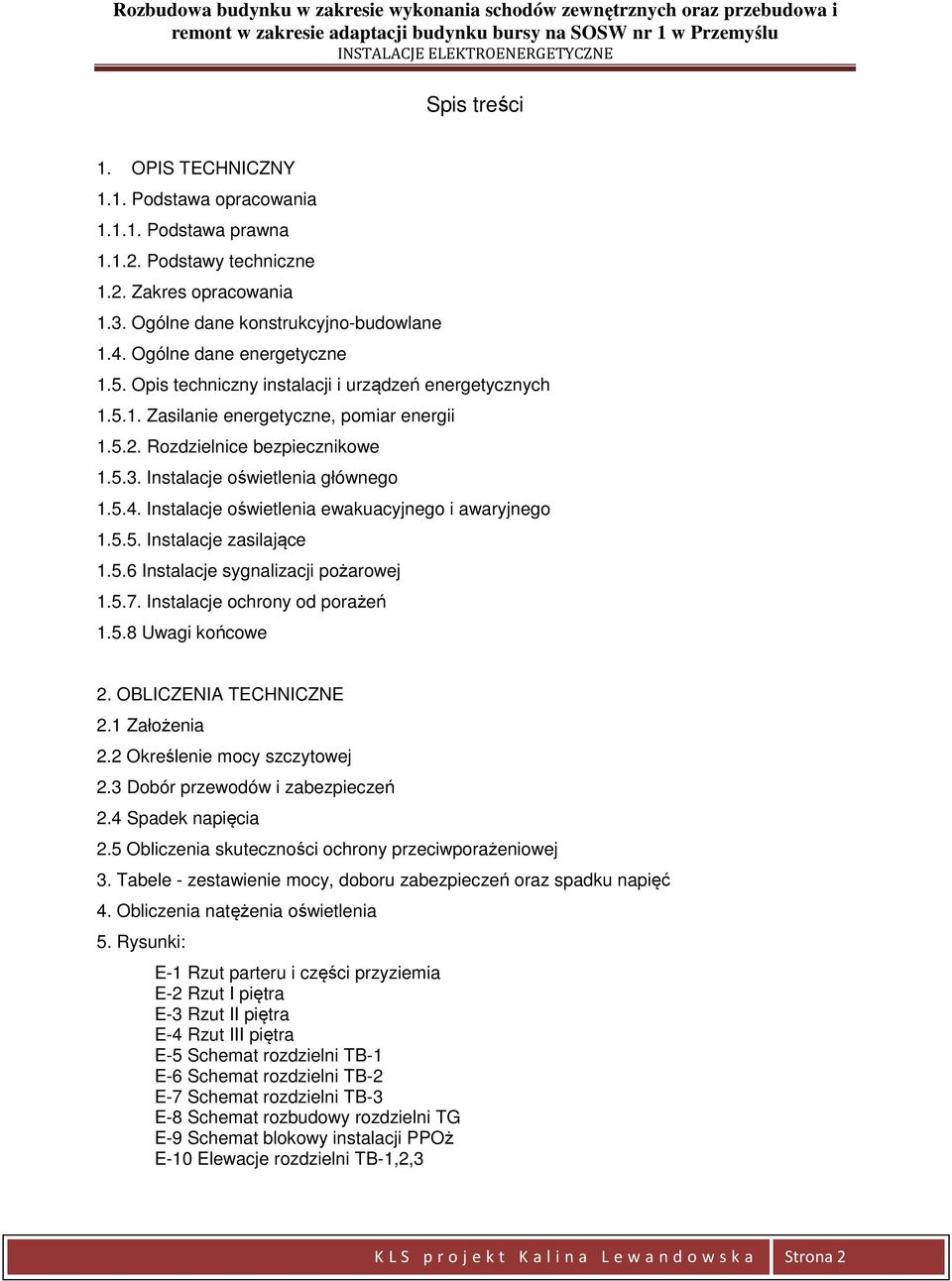

2 Spis treści 1. OPIS TECHNICZNY 1.1. Podstawa opracowania Podstawa prawna Podstawy techniczne 1.2. Zakres opracowania 1.3. Ogólne dane konstrukcyjno-budowlane 1.4. Ogólne dane energetyczne 1.5. Opis techniczny instalacji i urządzeń energetycznych Zasilanie energetyczne, pomiar energii Rozdzielnice bezpiecznikowe Instalacje oświetlenia głównego Instalacje oświetlenia ewakuacyjnego i awaryjnego Instalacje zasilające Instalacje sygnalizacji pożarowej Instalacje ochrony od porażeń Uwagi końcowe 2. OBLICZENIA TECHNICZNE 2.1 Założenia 2.2 Określenie mocy szczytowej 2.3 Dobór przewodów i zabezpieczeń 2.4 Spadek napięcia 2.5 Obliczenia skuteczności ochrony przeciwporażeniowej 3. Tabele - zestawienie mocy, doboru zabezpieczeń oraz spadku napięć 4. Obliczenia natężenia oświetlenia 5. Rysunki: E-1 Rzut parteru i części przyziemia E-2 Rzut I piętra E-3 Rzut II piętra E-4 Rzut III piętra E-5 Schemat rozdzielni TB-1 E-6 Schemat rozdzielni TB-2 E-7 Schemat rozdzielni TB-3 E-8 Schemat rozbudowy rozdzielni TG E-9 Schemat blokowy instalacji PPOż E-10 Elewacje rozdzielni TB-1,2,3 K L S p r o j e k t K a l i n a L e w a n d o w s k a Strona 2

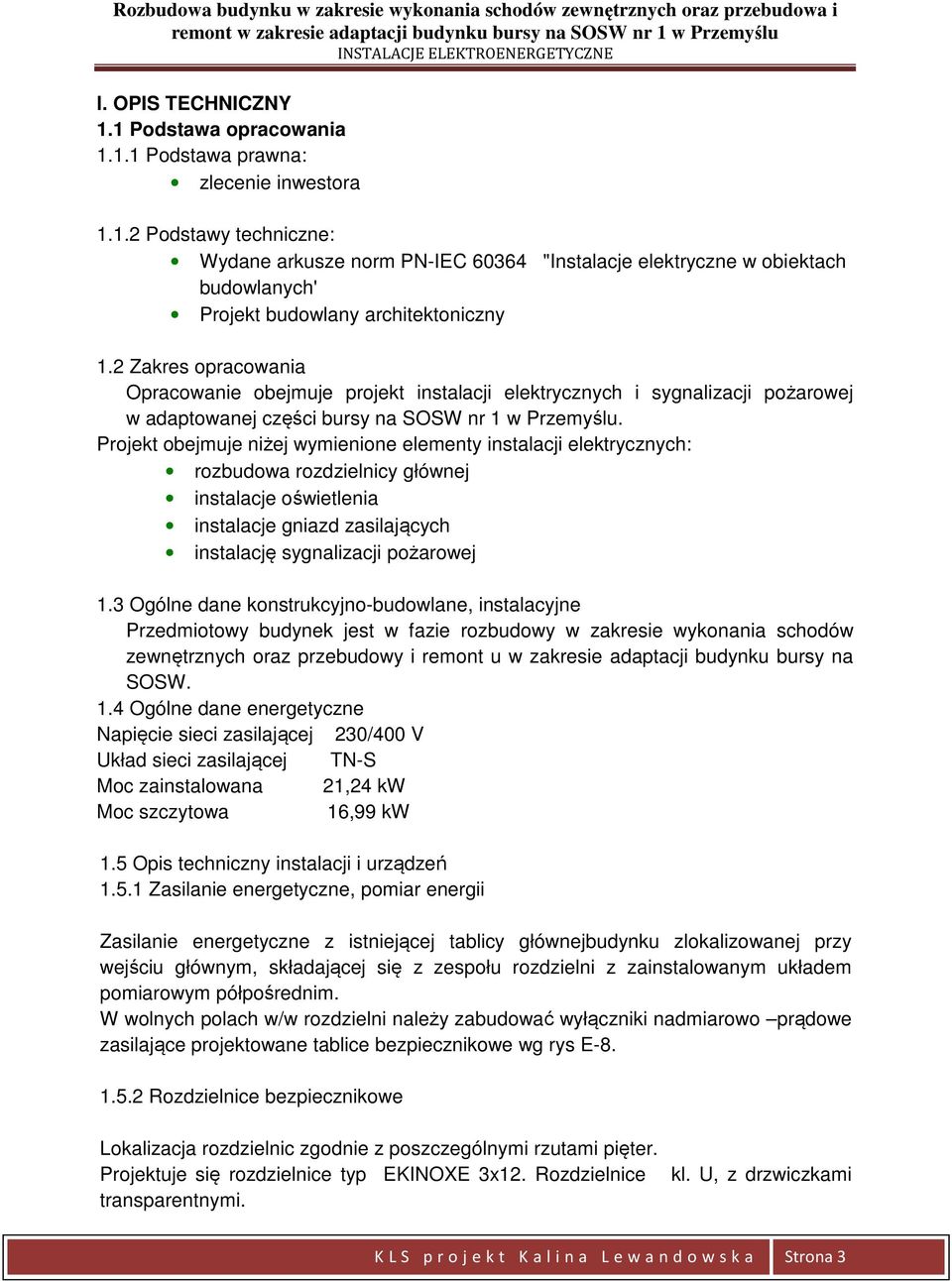

3 l. OPIS TECHNICZNY 1.1 Podstawa opracowania Podstawa prawna: zlecenie inwestora Podstawy techniczne: Wydane arkusze norm PN-IEC "Instalacje elektryczne w obiektach budowlanych' Projekt budowlany architektoniczny 1.2 Zakres opracowania Opracowanie obejmuje projekt instalacji elektrycznych i sygnalizacji pożarowej w adaptowanej części bursy na SOSW nr 1 w Przemyślu. Projekt obejmuje niżej wymienione elementy instalacji elektrycznych: rozbudowa rozdzielnicy głównej instalacje oświetlenia instalacje gniazd zasilających instalację sygnalizacji pożarowej 1.3 Ogólne dane konstrukcyjno-budowlane, instalacyjne Przedmiotowy budynek jest w fazie rozbudowy w zakresie wykonania schodów zewnętrznych oraz przebudowy i remont u w zakresie adaptacji budynku bursy na SOSW. 1.4 Ogólne dane energetyczne Napięcie sieci zasilającej 230/400 V Układ sieci zasilającej TN-S Moc zainstalowana 21,24 kw Moc szczytowa 16,99 kw 1.5 Opis techniczny instalacji i urządzeń Zasilanie energetyczne, pomiar energii Zasilanie energetyczne z istniejącej tablicy głównejbudynku zlokalizowanej przy wejściu głównym, składającej się z zespołu rozdzielni z zainstalowanym układem pomiarowym półpośrednim. W wolnych polach w/w rozdzielni należy zabudować wyłączniki nadmiarowo prądowe zasilające projektowane tablice bezpiecznikowe wg rys E Rozdzielnice bezpiecznikowe Lokalizacja rozdzielnic zgodnie z poszczególnymi rzutami pięter. Projektuje się rozdzielnice typ EKINOXE 3x12. Rozdzielnice transparentnymi. kl. U, z drzwiczkami K L S p r o j e k t K a l i n a L e w a n d o w s k a Strona 3

4 W rozdzielnicach należy zamontować : 3 lampki sygnalizujące obecność napięcia wyłączniki nadmiarowo- różnicowo -prądowe 30 ma - zabezpieczenia przeciwporażeniowe grupowe obwodów gniazd, wyłączniki nadmiarowo różnicowo -prądowe obwodów oświetlenia Schematy poszczególnych tablic wg rys: E-5,E-6,E Instalacje oświetlenia głównego W obiekcie zastosowano oświetlenie główne oprawami wg rys.nr.e-1,e-2,e-3,e-4. Załączanie oświetlenia w korytarzach i klatkach schodowych czujnikami ruchu typu i ASTAT, zaś pozostałe łącznikami klawiszowymi. Instalacje oświetleniowe wykonać przewodami YDYukładanymi podtynkowo. Doboru opraw oświetleniowych dokonano w oparciu o program do projektowania oświetlenia Calculux. Parametry pomieszczeń przyjęto z projektu technologicznego a poziom natężenia oświetlenia wg. PN-EN Rozmieszczenie i zasilanie poszczególnych opraw wg rys. nr E-1,E-2,E-3,E-4 Wyniki obliczeń załączono w dalszej części projektu Instalacje oświetlenia ewakuacyjnego i awaryjnego W lokalu zastosowano oświetlenie awaryjne realizowane oprawami z modułem awaryjnym, z podtrzymaniem 2h. Oprawy będą przystosowane do pracy normalnej i awaryjnej. Zasilanie opraw z poszczególnych rozdzielni z obwodów oświetlenia ogólnego. Włączanie oświetlenia awaryjnego odbywać się będzie po zaniku napięcia w jednej z rozdzielni, z których zasilane jest oświetlenie podstawowe na każdej kondygnacji. Oświetlenie ewakuacyjne zaprojektowano z uwzględnieniem wymagań wymienionych w normie PN-EN Przy projektowaniu, dla zapewnienia określonego w normie natężenia oświetlenia, pominięto udział w oświetleniu składowej rozproszonej natężenia oświetlenia, powstającej na skutek światła odbitego (w projektowaniu przyjęto, że ściany, sufit i podłoga są czarne i nie odbijają światła). Zgodnie z normą, podstawą funkcją oświetlenia ewakuacyjnego jest zapewnienie warunków do bezpiecznego wyjścia z miejsca przebywania osób w przypadku zaniku oświetlenia podstawowego. Oświetlenie ewakuacyjne powinno umożliwić odnalezienie drogi ewakuacyjnej i właściwego kierunku poruszania się, a także łatwe zlokalizowanie i użycie sprzętu przeciwpożarowego i pierwszej pomocy medycznej. Jako oświetlenie ewakuacyjne zastosowano piktogramy COOPER STYLE rozmieszczone zgodnie z rys nr. E-1,E-2,E-3,E-4 K L S p r o j e k t K a l i n a L e w a n d o w s k a Strona 4

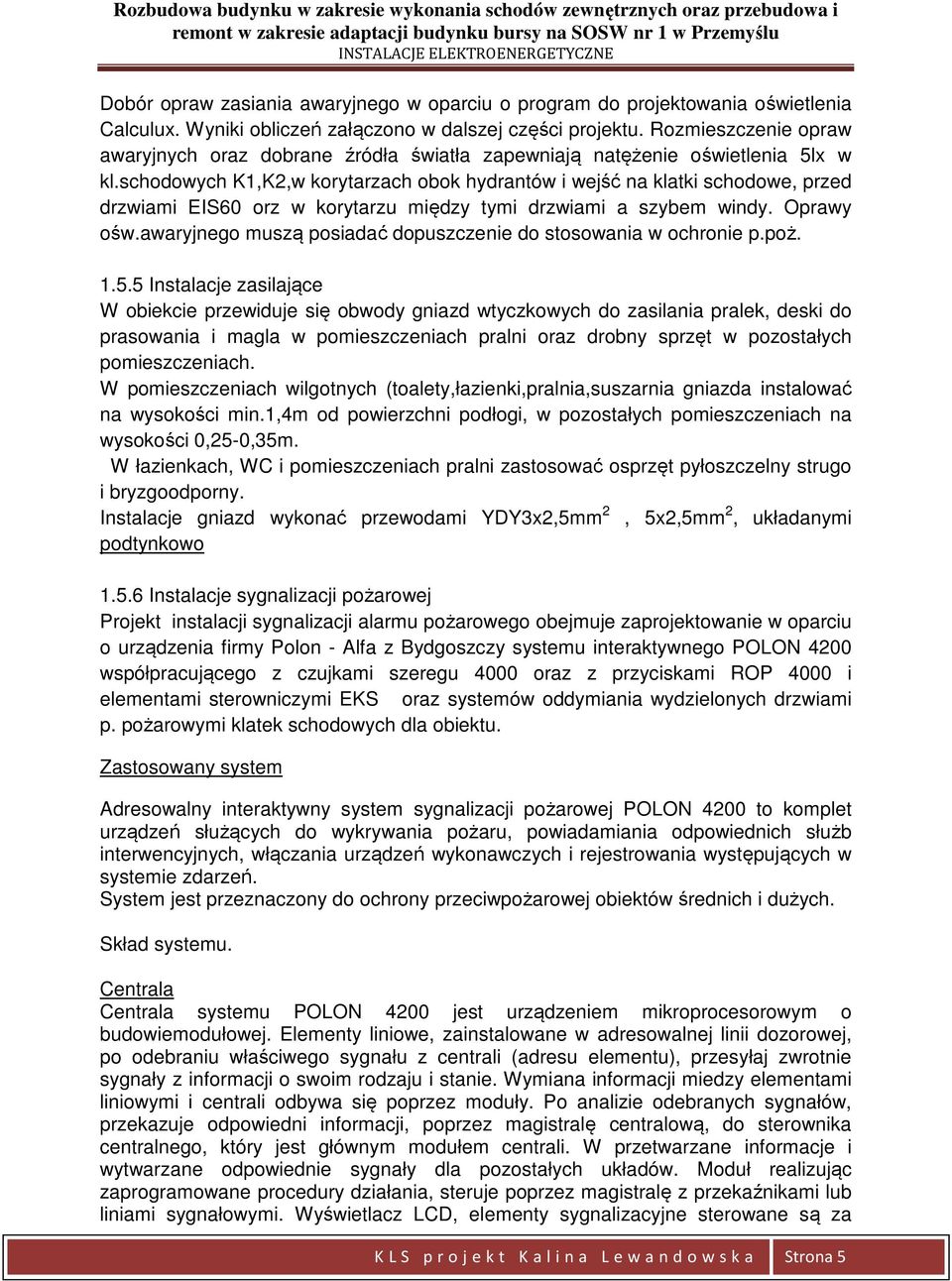

5 Dobór opraw zasiania awaryjnego w oparciu o program do projektowania oświetlenia Calculux. Wyniki obliczeń załączono w dalszej części projektu. Rozmieszczenie opraw awaryjnych oraz dobrane źródła światła zapewniają natężenie oświetlenia 5lx w kl.schodowych K1,K2,w korytarzach obok hydrantów i wejść na klatki schodowe, przed drzwiami EIS60 orz w korytarzu między tymi drzwiami a szybem windy. Oprawy ośw.awaryjnego muszą posiadać dopuszczenie do stosowania w ochronie p.poż Instalacje zasilające W obiekcie przewiduje się obwody gniazd wtyczkowych do zasilania pralek, deski do prasowania i magla w pomieszczeniach pralni oraz drobny sprzęt w pozostałych pomieszczeniach. W pomieszczeniach wilgotnych (toalety,łazienki,pralnia,suszarnia gniazda instalować na wysokości min.1,4m od powierzchni podłogi, w pozostałych pomieszczeniach na wysokości 0,25-0,35m. W łazienkach, WC i pomieszczeniach pralni zastosować osprzęt pyłoszczelny strugo i bryzgoodporny. Instalacje gniazd wykonać przewodami YDY3x2,5mm 2, 5x2,5mm 2, układanymi podtynkowo Instalacje sygnalizacji pożarowej Projekt instalacji sygnalizacji alarmu pożarowego obejmuje zaprojektowanie w oparciu o urządzenia firmy Polon - Alfa z Bydgoszczy systemu interaktywnego POLON 4200 współpracującego z czujkami szeregu 4000 oraz z przyciskami ROP 4000 i elementami sterowniczymi EKS oraz systemów oddymiania wydzielonych drzwiami p. pożarowymi klatek schodowych dla obiektu. Zastosowany system Adresowalny interaktywny system sygnalizacji pożarowej POLON 4200 to komplet urządzeń służących do wykrywania pożaru, powiadamiania odpowiednich służb interwencyjnych, włączania urządzeń wykonawczych i rejestrowania występujących w systemie zdarzeń. System jest przeznaczony do ochrony przeciwpożarowej obiektów średnich i dużych. Skład systemu. Centrala Centrala systemu POLON 4200 jest urządzeniem mikroprocesorowym o budowiemodułowej. Elementy liniowe, zainstalowane w adresowalnej linii dozorowej, po odebraniu właściwego sygnału z centrali (adresu elementu), przesyłaj zwrotnie sygnały z informacji o swoim rodzaju i stanie. Wymiana informacji miedzy elementami liniowymi i centrali odbywa się poprzez moduły. Po analizie odebranych sygnałów, przekazuje odpowiedni informacji, poprzez magistralę centralową, do sterownika centralnego, który jest głównym modułem centrali. W przetwarzane informacje i wytwarzane odpowiednie sygnały dla pozostałych układów. Moduł realizując zaprogramowane procedury działania, steruje poprzez magistralę z przekaźnikami lub liniami sygnałowymi. Wyświetlacz LCD, elementy sygnalizacyjne sterowane są za K L S p r o j e k t K a l i n a L e w a n d o w s k a Strona 5

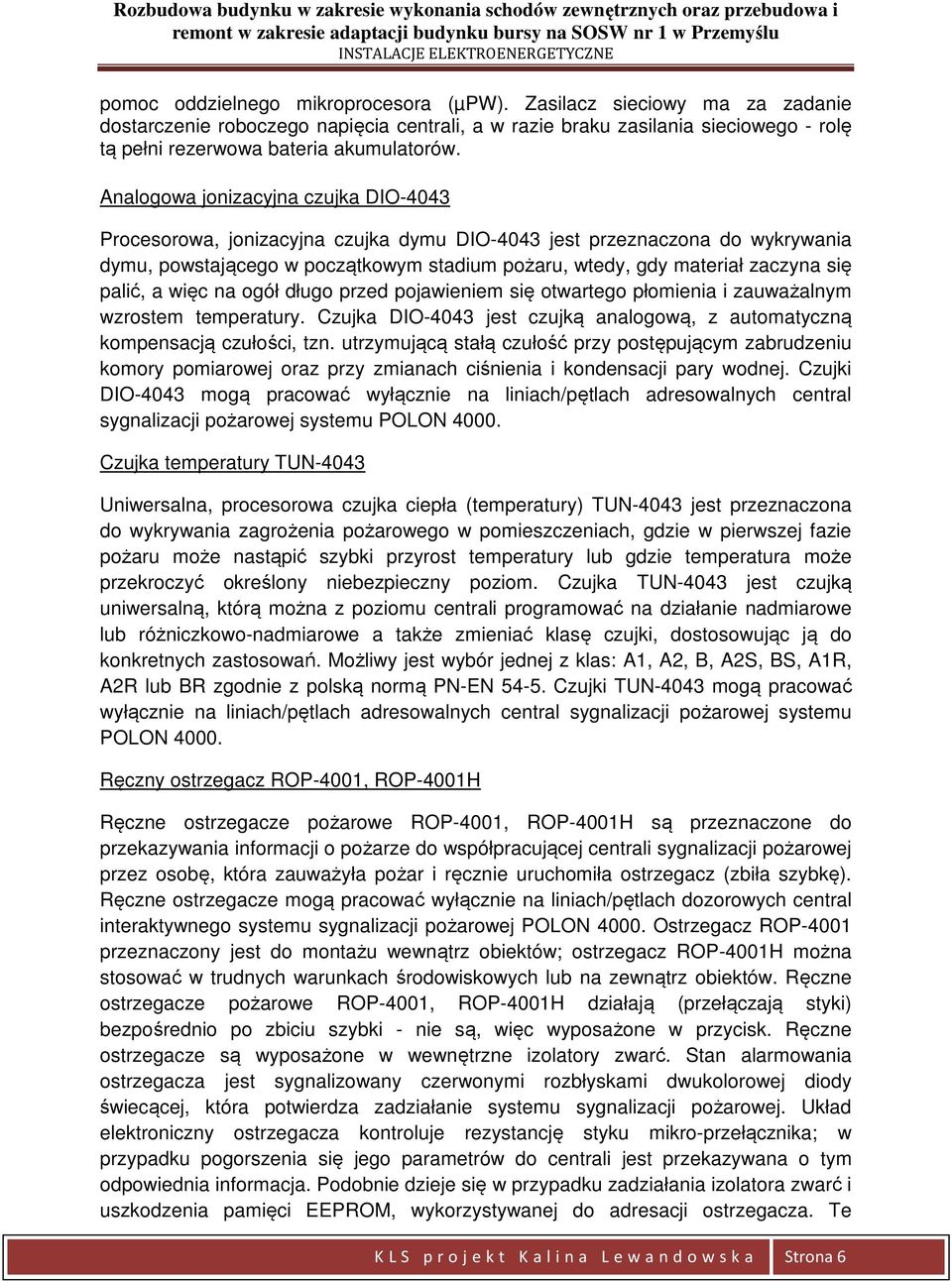

6 pomoc oddzielnego mikroprocesora (µpw). Zasilacz sieciowy ma za zadanie dostarczenie roboczego napięcia centrali, a w razie braku zasilania sieciowego - rolę tą pełni rezerwowa bateria akumulatorów. Analogowa jonizacyjna czujka DIO-4043 Procesorowa, jonizacyjna czujka dymu DIO-4043 jest przeznaczona do wykrywania dymu, powstającego w początkowym stadium pożaru, wtedy, gdy materiał zaczyna się palić, a więc na ogół długo przed pojawieniem się otwartego płomienia i zauważalnym wzrostem temperatury. Czujka DIO-4043 jest czujką analogową, z automatyczną kompensacją czułości, tzn. utrzymującą stałą czułość przy postępującym zabrudzeniu komory pomiarowej oraz przy zmianach ciśnienia i kondensacji pary wodnej. Czujki DIO-4043 mogą pracować wyłącznie na liniach/pętlach adresowalnych central sygnalizacji pożarowej systemu POLON Czujka temperatury TUN-4043 Uniwersalna, procesorowa czujka ciepła (temperatury) TUN-4043 jest przeznaczona do wykrywania zagrożenia pożarowego w pomieszczeniach, gdzie w pierwszej fazie pożaru może nastąpić szybki przyrost temperatury lub gdzie temperatura może przekroczyć określony niebezpieczny poziom. Czujka TUN-4043 jest czujką uniwersalną, którą można z poziomu centrali programować na działanie nadmiarowe lub różniczkowo-nadmiarowe a także zmieniać klasę czujki, dostosowując ją do konkretnych zastosowań. Możliwy jest wybór jednej z klas: A1, A2, B, A2S, BS, A1R, A2R lub BR zgodnie z polską normą PN-EN Czujki TUN-4043 mogą pracować wyłącznie na liniach/pętlach adresowalnych central sygnalizacji pożarowej systemu POLON Ręczny ostrzegacz ROP-4001, ROP-4001H Ręczne ostrzegacze pożarowe ROP-4001, ROP-4001H są przeznaczone do przekazywania informacji o pożarze do współpracującej centrali sygnalizacji pożarowej przez osobę, która zauważyła pożar i ręcznie uruchomiła ostrzegacz (zbiła szybkę). Ręczne ostrzegacze mogą pracować wyłącznie na liniach/pętlach dozorowych central interaktywnego systemu sygnalizacji pożarowej POLON Ostrzegacz ROP-4001 przeznaczony jest do montażu wewnątrz obiektów; ostrzegacz ROP-4001H można stosować w trudnych warunkach środowiskowych lub na zewnątrz obiektów. Ręczne ostrzegacze pożarowe ROP-4001, ROP-4001H działają (przełączają styki) bezpośrednio po zbiciu szybki - nie są, więc wyposażone w przycisk. Ręczne ostrzegacze są wyposażone w wewnętrzne izolatory zwarć. Stan alarmowania ostrzegacza jest sygnalizowany czerwonymi rozbłyskami dwukolorowej diody świecącej, która potwierdza zadziałanie systemu sygnalizacji pożarowej. Układ elektroniczny ostrzegacza kontroluje rezystancję styku mikro-przełącznika; w przypadku pogorszenia się jego parametrów do centrali jest przekazywana o tym odpowiednia informacja. Podobnie dzieje się w przypadku zadziałania izolatora zwarć i uszkodzenia pamięci EEPROM, wykorzystywanej do adresacji ostrzegacza. Te K L S p r o j e k t K a l i n a L e w a n d o w s k a Strona 6

7 zdarzenia, jako stany nieprawidłowe, są sygnalizowane przez ostrzegacz żółtymi rozbłyskami jego diody świecącej i wywołują odpowiednią sygnalizację uszkodzenia w centrali. Kodowanie adresu ręcznego ostrzegacza odbywa się automatycznie z centrali - kod adresowy zapisywany jest w jego nie ulotnej pamięci. Adresowalny sygnalizator akustyczny SAL-4001 Adresowalne sygnalizatory akustyczne SAL-4001 są przeznaczone do lokalnego akustycznego sygnalizowania pożaru. Mogą pracować wyłącznie w adresowalnych liniach/pętlach dozorowych central sygnalizacji pożarowej systemu POLON Są załączane na polecenie wysłane przez centralę, po spełnieniu zaprogramowanych kryteriów zadziałania np. po wykryciu przez czujki pożaru (lub po uruchomieniu ręcznych ostrzegaczy) w wybranej strefie dozorowej, alarmu I st. w centrali, itp. Sygnalizator SAL-4001 może pracować przy zasilaniu tylko z linii dozorowej, z wewnętrznej baterii 9 V typu 6F22, z zasilacza zewnętrznego 24 V lub ze wszystkich źródeł jednocześnie. Przełączanie pomiędzy źródłami zasilania odbywa się automatycznie tak, aby emitowany był maksymalny poziom dźwięku tzn. iż po uszkodzeniu zasilacza zewnętrznego sygnalizator będzie zasilany z wewnętrznej baterii 9V a po jej wyczerpaniu z linii dozorowej. Obecność źródeł zasilania jest kontrolowana. Stan uszkodzenia jest sygnalizowany przez centralę i żółtą diodę w sygnalizatorze. Sygnalizator ma do wybory trzy rodzaje emitowanego dźwięku. Jest wyposażony w wewnętrzny izolator zwarć. Kodowanie adresu sygnalizatora odbywa się automatycznie z centrali - kod adresowy zapisywany jest w jego nie ulotnej pamięci. Transmiter GSM Transmiter serwisowy TSG-1 jest urządzeniem pozwalającym na wysyłanie informacji w formie wiadomości SMS o zdarzeniach rejestrowanych przez centrale sygnalizacji pożarowej (CSP) produkcji POLON-ALFA oraz może nadzorować pracę różnych urządzeń, posiadających wyjścia bezpotencjałowe. Wykorzystuje on sieć GSM, umożliwia pracę z kartami SIM abonamentowymi oraz PREPAID różnych operatorów. Komunikacja z adresowalnymi centralami CSP odbywa się poprzez port szeregowy w standardzie RS-232 z wykorzystaniem protokołu PMC Transmiter może współpracować z następującymi centralami adresowalnymi produkcji POLON-ALFA: POLON 4100, POLON 4200, POLON 4500, POLON Charakterystyka systemu Przy zastosowaniu techniki komputerowej osiągnięto rozbudowaną funkcjonalność i wysoką niezawodność systemu. Elementy adresowalne centrali mogą być programowo przyporządkowane do stref dozorowych i opisane komunikatami użytkownika, składającymi się z dwóch 32 znakowych linii tekstu. Ponadto istnieje K L S p r o j e k t K a l i n a L e w a n d o w s k a Strona 7

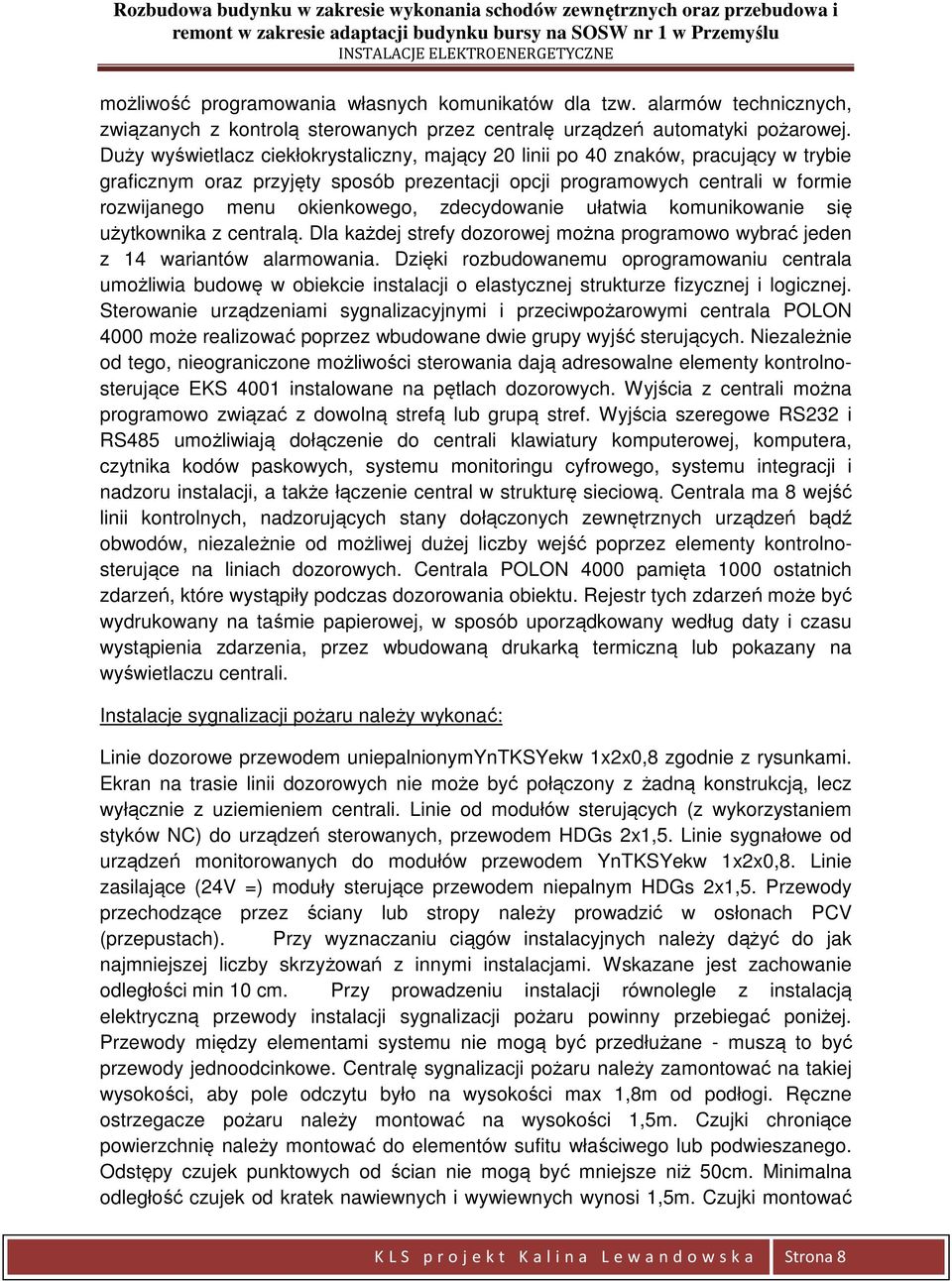

8 możliwość programowania własnych komunikatów dla tzw. alarmów technicznych, związanych z kontrolą sterowanych przez centralę urządzeń automatyki pożarowej. Duży wyświetlacz ciekłokrystaliczny, mający 20 linii po 40 znaków, pracujący w trybie graficznym oraz przyjęty sposób prezentacji opcji programowych centrali w formie rozwijanego menu okienkowego, zdecydowanie ułatwia komunikowanie się użytkownika z centralą. Dla każdej strefy dozorowej można programowo wybrać jeden z 14 wariantów alarmowania. Dzięki rozbudowanemu oprogramowaniu centrala umożliwia budowę w obiekcie instalacji o elastycznej strukturze fizycznej i logicznej. Sterowanie urządzeniami sygnalizacyjnymi i przeciwpożarowymi centrala POLON 4000 może realizować poprzez wbudowane dwie grupy wyjść sterujących. Niezależnie od tego, nieograniczone możliwości sterowania dają adresowalne elementy kontrolnosterujące EKS 4001 instalowane na pętlach dozorowych. Wyjścia z centrali można programowo związać z dowolną strefą lub grupą stref. Wyjścia szeregowe RS232 i RS485 umożliwiają dołączenie do centrali klawiatury komputerowej, komputera, czytnika kodów paskowych, systemu monitoringu cyfrowego, systemu integracji i nadzoru instalacji, a także łączenie central w strukturę sieciową. Centrala ma 8 wejść linii kontrolnych, nadzorujących stany dołączonych zewnętrznych urządzeń bądź obwodów, niezależnie od możliwej dużej liczby wejść poprzez elementy kontrolnosterujące na liniach dozorowych. Centrala POLON 4000 pamięta 1000 ostatnich zdarzeń, które wystąpiły podczas dozorowania obiektu. Rejestr tych zdarzeń może być wydrukowany na taśmie papierowej, w sposób uporządkowany według daty i czasu wystąpienia zdarzenia, przez wbudowaną drukarką termiczną lub pokazany na wyświetlaczu centrali. Instalacje sygnalizacji pożaru należy wykonać: Linie dozorowe przewodem uniepalnionymyntksyekw 1x2x0,8 zgodnie z rysunkami. Ekran na trasie linii dozorowych nie może być połączony z żadną konstrukcją, lecz wyłącznie z uziemieniem centrali. Linie od modułów sterujących (z wykorzystaniem styków NC) do urządzeń sterowanych, przewodem HDGs 2x1,5. Linie sygnałowe od urządzeń monitorowanych do modułów przewodem YnTKSYekw 1x2x0,8. Linie zasilające (24V =) moduły sterujące przewodem niepalnym HDGs 2x1,5. Przewody przechodzące przez ściany lub stropy należy prowadzić w osłonach PCV (przepustach). Przy wyznaczaniu ciągów instalacyjnych należy dążyć do jak najmniejszej liczby skrzyżowań z innymi instalacjami. Wskazane jest zachowanie odległości min 10 cm. Przy prowadzeniu instalacji równolegle z instalacją elektryczną przewody instalacji sygnalizacji pożaru powinny przebiegać poniżej. Przewody między elementami systemu nie mogą być przedłużane - muszą to być przewody jednoodcinkowe. Centralę sygnalizacji pożaru należy zamontować na takiej wysokości, aby pole odczytu było na wysokości max 1,8m od podłogi. Ręczne ostrzegacze pożaru należy montować na wysokości 1,5m. Czujki chroniące powierzchnię należy montować do elementów sufitu właściwego lub podwieszanego. Odstępy czujek punktowych od ścian nie mogą być mniejsze niż 50cm. Minimalna odległość czujek od kratek nawiewnych i wywiewnych wynosi 1,5m. Czujki montować K L S p r o j e k t K a l i n a L e w a n d o w s k a Strona 8

9 zgodnie z rysunkami każdą zmianę lokalizacji detektorów należy skonsultować z projektantem. Centralę należy zasilić przewodem YDY 3x1,5 z wydzielonego pola rozdzielni TB-1 budynku. Do tego pola nie wolno dołączyć innych odbiorników energii elektrycznej. Zasilanie systemu sygnalizacji pożaru - 230V 50Hz, 100W. System sterowania oddymianiem W budynku istnieje obowiązek wyposażenia klatek schodowych K1 i K2 w urządzenia służących do usuwania dymu zaprojektowano okna oddymiające do usuwania dymu, z zapewnieniem napowietrzania. Elektryczny system sterowania oddymianiem i instalacja sygnalizacji pożarowej, dla klatek schodowych, składa się z elementów: a) siłownik elektryczny 24 V, b) centrala elektryczna sterowania oddymiania i usuwania ciepła, c) zabezpieczenie akumulatorów zasilanie rezerwowe systemu, d) ręczne alarmowe przyciski oddymiania (PO-63), e) optyczne czujki dymu, f) przyciski sterujące przewietrzaniem, g) okno oddymiające w grawitacyjnej wentylacji oddymiającej powinno mieć klasę B30030 dla klap otwieranych automatycznie, h) przewody i kable elektryczne wraz z ich zamocowaniami, stosowane w systemach zasilania i sterowania urządzeniami służącymi ochronie przeciwpożarowej, powinny zapewniać ciągłość dostawy energii elektrycznej lub przekazu sygnału przez czas wymagany do uruchomienia i działania urządzenia zaprojektowano 90 min. PH 90, i) przeciwpożarowy wyłącznik prądu, nie może odcinać dopływu prądu do obwodów zasilających instalacje i urządzenia oddymiania, j) elementy instalacji oddymiającej należy oznakować znakami bezpieczeństwa zgodnie z Polskimi Normami, k) przewody zasilające jako EIS 60, Zaprojektowano następującą konfigurację systemu oddymiania klatki schodowej : - na ostatniej kondygnacji zaprojektowano okna oddymiające realizującefunkcję oddymiania z siłownikiem elektrycznym (napięcie zasilania 24VDC). - centralka oddymiania zainstalowana zostanie zgodnie z lokalizacją wskazaną na rysunku. E-1 - od centralki UCS 4000 do siłownika okna (siłownik mcr W 40) poprowadzony zostanie bezhalogenowy kabel ognioodporny (klasy min. PH30) - na poziomie parteru, pierwszego drugiego i trzeciego piętra, zaprojektowane zostały przyciski do ręcznego uruchamiania instalacji oddymiania PO 63 - pomiędzy centralą, a przyciskami oddymiania poprowadzony zostanie kabel K L S p r o j e k t K a l i n a L e w a n d o w s k a Strona 9

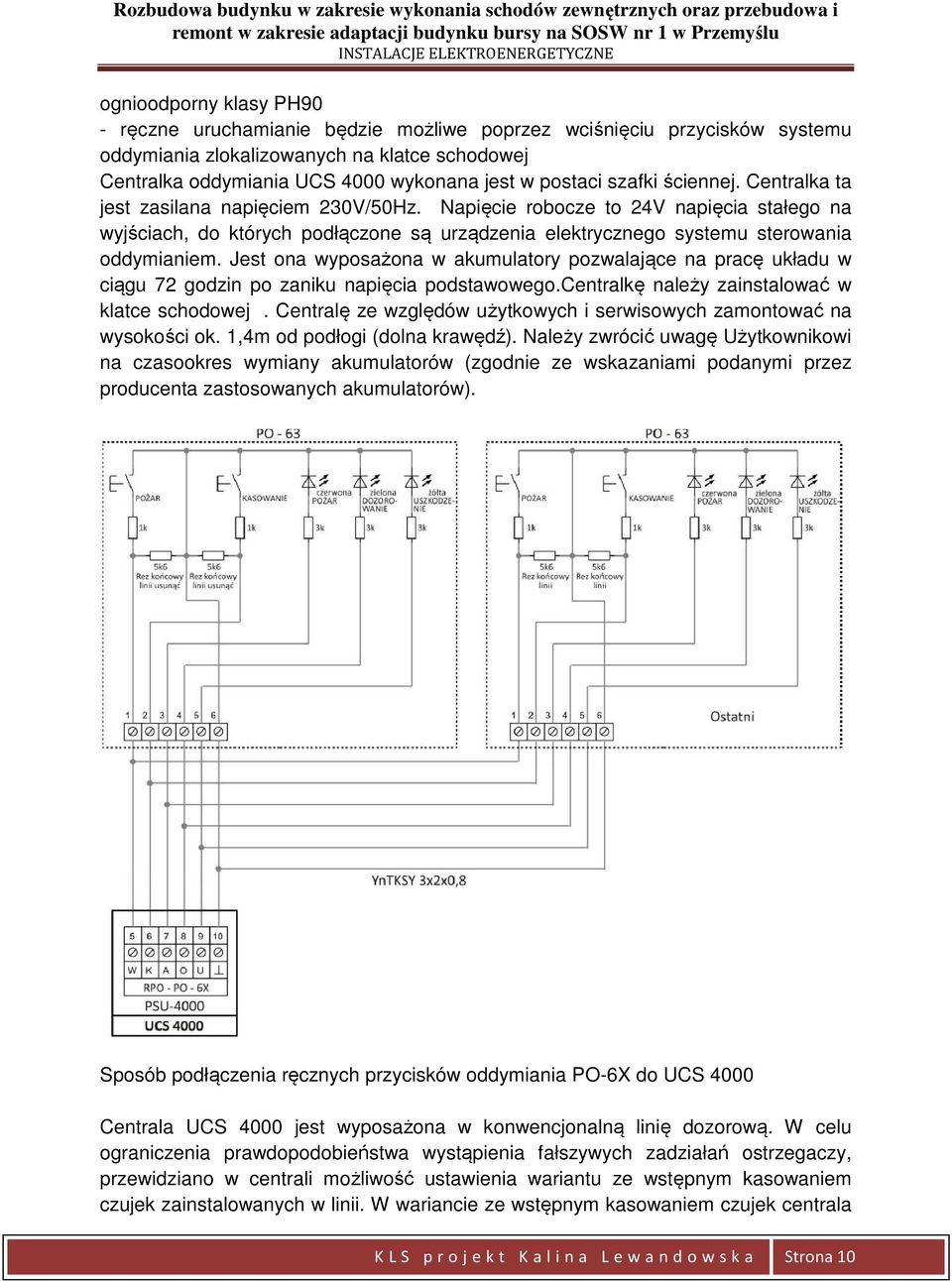

10 ognioodporny klasy PH90 - ręczne uruchamianie będzie możliwe poprzez wciśnięciu przycisków systemu oddymiania zlokalizowanych na klatce schodowej Centralka oddymiania UCS 4000 wykonana jest w postaci szafki ściennej. Centralka ta jest zasilana napięciem 230V/50Hz. Napięcie robocze to 24V napięcia stałego na wyjściach, do których podłączone są urządzenia elektrycznego systemu sterowania oddymianiem. Jest ona wyposażona w akumulatory pozwalające na pracę układu w ciągu 72 godzin po zaniku napięcia podstawowego.centralkę należy zainstalować w klatce schodowej. Centralę ze względów użytkowych i serwisowych zamontować na wysokości ok. 1,4m od podłogi (dolna krawędź). Należy zwrócić uwagę Użytkownikowi na czasookres wymiany akumulatorów (zgodnie ze wskazaniami podanymi przez producenta zastosowanych akumulatorów). Sposób podłączenia ręcznych przycisków oddymiania PO-6X do UCS 4000 Centrala UCS 4000 jest wyposażona w konwencjonalną linię dozorową. W celu ograniczenia prawdopodobieństwa wystąpienia fałszywych zadziałań ostrzegaczy, przewidziano w centrali możliwość ustawienia wariantu ze wstępnym kasowaniem czujek zainstalowanych w linii. W wariancie ze wstępnym kasowaniem czujek centrala K L S p r o j e k t K a l i n a L e w a n d o w s k a Strona 10

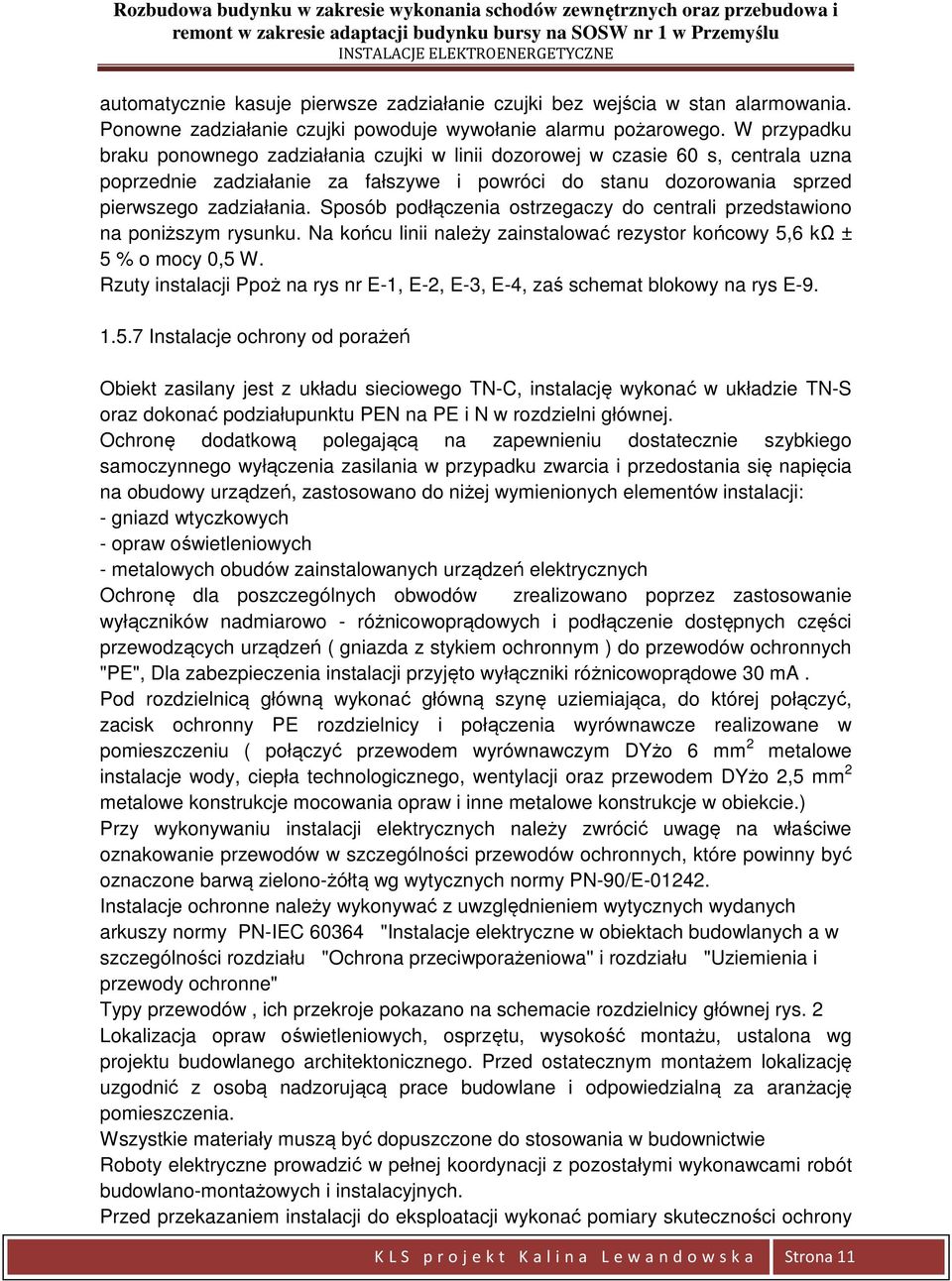

11 automatycznie kasuje pierwsze zadziałanie czujki bez wejścia w stan alarmowania. Ponowne zadziałanie czujki powoduje wywołanie alarmu pożarowego. W przypadku braku ponownego zadziałania czujki w linii dozorowej w czasie 60 s, centrala uzna poprzednie zadziałanie za fałszywe i powróci do stanu dozorowania sprzed pierwszego zadziałania. Sposób podłączenia ostrzegaczy do centrali przedstawiono na poniższym rysunku. Na końcu linii należy zainstalować rezystor końcowy 5,6 kω ± 5 % o mocy 0,5 W. Rzuty instalacji Ppoż na rys nr E-1, E-2, E-3, E-4, zaś schemat blokowy na rys E Instalacje ochrony od porażeń Obiekt zasilany jest z układu sieciowego TN-C, instalację wykonać w układzie TN-S oraz dokonać podziałupunktu PEN na PE i N w rozdzielni głównej. Ochronę dodatkową polegającą na zapewnieniu dostatecznie szybkiego samoczynnego wyłączenia zasilania w przypadku zwarcia i przedostania się napięcia na obudowy urządzeń, zastosowano do niżej wymienionych elementów instalacji: - gniazd wtyczkowych - opraw oświetleniowych - metalowych obudów zainstalowanych urządzeń elektrycznych Ochronę dla poszczególnych obwodów zrealizowano poprzez zastosowanie wyłączników nadmiarowo - różnicowoprądowych i podłączenie dostępnych części przewodzących urządzeń ( gniazda z stykiem ochronnym ) do przewodów ochronnych "PE", Dla zabezpieczenia instalacji przyjęto wyłączniki różnicowoprądowe 30 ma. Pod rozdzielnicą główną wykonać główną szynę uziemiająca, do której połączyć, zacisk ochronny PE rozdzielnicy i połączenia wyrównawcze realizowane w pomieszczeniu ( połączyć przewodem wyrównawczym DYżo 6 mm 2 metalowe instalacje wody, ciepła technologicznego, wentylacji oraz przewodem DYżo 2,5 mm 2 metalowe konstrukcje mocowania opraw i inne metalowe konstrukcje w obiekcie.) Przy wykonywaniu instalacji elektrycznych należy zwrócić uwagę na właściwe oznakowanie przewodów w szczególności przewodów ochronnych, które powinny być oznaczone barwą zielono-żółtą wg wytycznych normy PN-90/E Instalacje ochronne należy wykonywać z uwzględnieniem wytycznych wydanych arkuszy normy PN-IEC "Instalacje elektryczne w obiektach budowlanych a w szczególności rozdziału "Ochrona przeciwporażeniowa'' i rozdziału "Uziemienia i przewody ochronne" Typy przewodów, ich przekroje pokazano na schemacie rozdzielnicy głównej rys. 2 Lokalizacja opraw oświetleniowych, osprzętu, wysokość montażu, ustalona wg projektu budowlanego architektonicznego. Przed ostatecznym montażem lokalizację uzgodnić z osobą nadzorującą prace budowlane i odpowiedzialną za aranżację pomieszczenia. Wszystkie materiały muszą być dopuszczone do stosowania w budownictwie Roboty elektryczne prowadzić w pełnej koordynacji z pozostałymi wykonawcami robót budowlano-montażowych i instalacyjnych. Przed przekazaniem instalacji do eksploatacji wykonać pomiary skuteczności ochrony K L S p r o j e k t K a l i n a L e w a n d o w s k a Strona 11

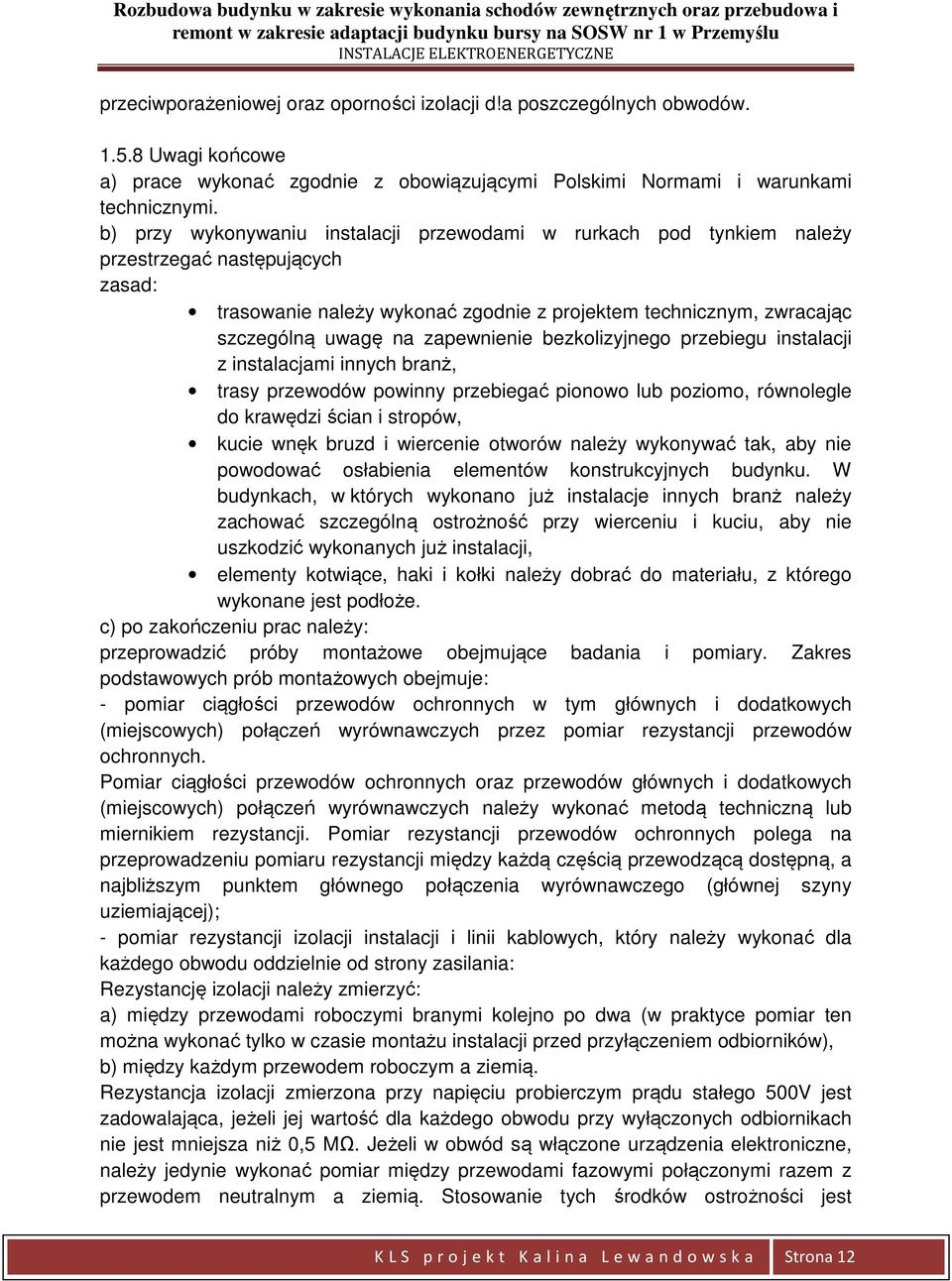

12 przeciwporażeniowej oraz oporności izolacji d!a poszczególnych obwodów Uwagi końcowe a) prace wykonać zgodnie z obowiązującymi Polskimi Normami i warunkami technicznymi. b) przy wykonywaniu instalacji przewodami w rurkach pod tynkiem należy przestrzegać następujących zasad: trasowanie należy wykonać zgodnie z projektem technicznym, zwracając szczególną uwagę na zapewnienie bezkolizyjnego przebiegu instalacji z instalacjami innych branż, trasy przewodów powinny przebiegać pionowo lub poziomo, równolegle do krawędzi ścian i stropów, kucie wnęk bruzd i wiercenie otworów należy wykonywać tak, aby nie powodować osłabienia elementów konstrukcyjnych budynku. W budynkach, w których wykonano już instalacje innych branż należy zachować szczególną ostrożność przy wierceniu i kuciu, aby nie uszkodzić wykonanych już instalacji, elementy kotwiące, haki i kołki należy dobrać do materiału, z którego wykonane jest podłoże. c) po zakończeniu prac należy: przeprowadzić próby montażowe obejmujące badania i pomiary. Zakres podstawowych prób montażowych obejmuje: - pomiar ciągłości przewodów ochronnych w tym głównych i dodatkowych (miejscowych) połączeń wyrównawczych przez pomiar rezystancji przewodów ochronnych. Pomiar ciągłości przewodów ochronnych oraz przewodów głównych i dodatkowych (miejscowych) połączeń wyrównawczych należy wykonać metodą techniczną lub miernikiem rezystancji. Pomiar rezystancji przewodów ochronnych polega na przeprowadzeniu pomiaru rezystancji między każdą częścią przewodzącą dostępną, a najbliższym punktem głównego połączenia wyrównawczego (głównej szyny uziemiającej); - pomiar rezystancji izolacji instalacji i linii kablowych, który należy wykonać dla każdego obwodu oddzielnie od strony zasilania: Rezystancję izolacji należy zmierzyć: a) między przewodami roboczymi branymi kolejno po dwa (w praktyce pomiar ten można wykonać tylko w czasie montażu instalacji przed przyłączeniem odbiorników), b) między każdym przewodem roboczym a ziemią. Rezystancja izolacji zmierzona przy napięciu probierczym prądu stałego 500V jest zadowalająca, jeżeli jej wartość dla każdego obwodu przy wyłączonych odbiornikach nie jest mniejsza niż 0,5 MΩ. Jeżeli w obwód są włączone urządzenia elektroniczne, należy jedynie wykonać pomiar między przewodami fazowymi połączonymi razem z przewodem neutralnym a ziemią. Stosowanie tych środków ostrożności jest K L S p r o j e k t K a l i n a L e w a n d o w s k a Strona 12

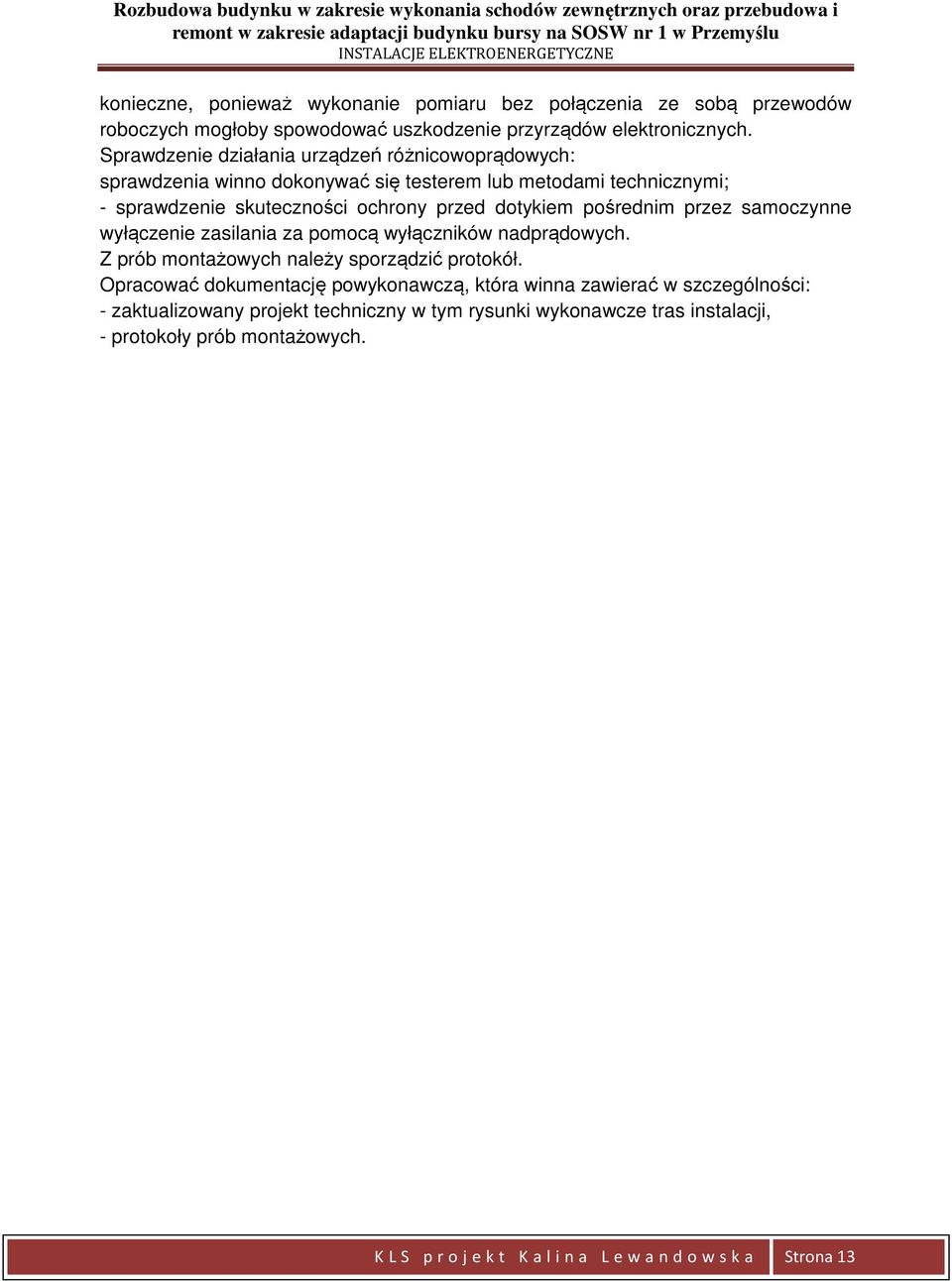

13 konieczne, ponieważ wykonanie pomiaru bez połączenia ze sobą przewodów roboczych mogłoby spowodować uszkodzenie przyrządów elektronicznych. Sprawdzenie działania urządzeń różnicowoprądowych: sprawdzenia winno dokonywać się testerem lub metodami technicznymi; - sprawdzenie skuteczności ochrony przed dotykiem pośrednim przez samoczynne wyłączenie zasilania za pomocą wyłączników nadprądowych. Z prób montażowych należy sporządzić protokół. Opracować dokumentację powykonawczą, która winna zawierać w szczególności: - zaktualizowany projekt techniczny w tym rysunki wykonawcze tras instalacji, - protokoły prób montażowych. K L S p r o j e k t K a l i n a L e w a n d o w s k a Strona 13

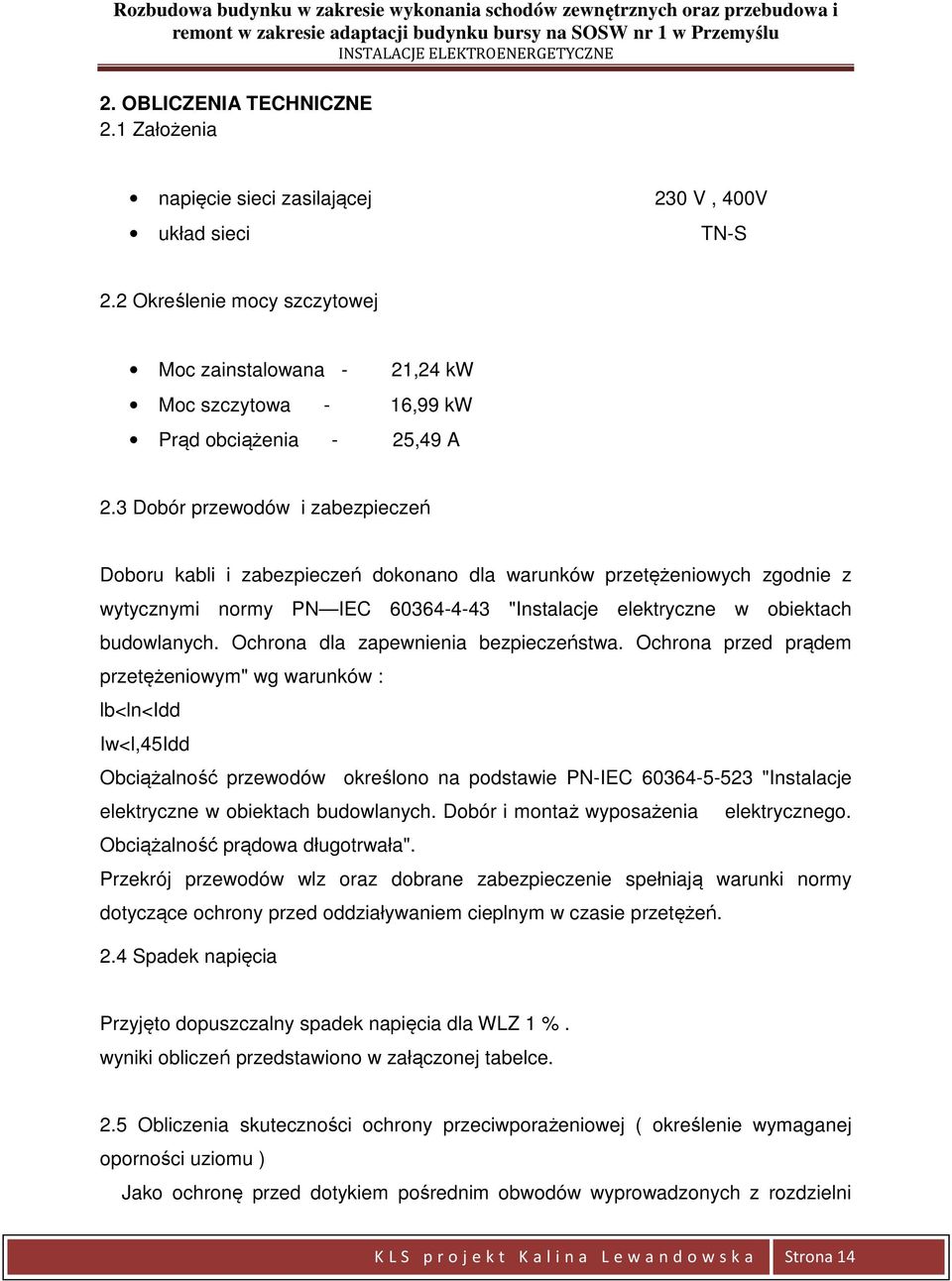

14 2. OBLICZENIA TECHNICZNE 2.1 Założenia napięcie sieci zasilającej 230 V, 400V układ sieci TN-S 2.2 Określenie mocy szczytowej Moc zainstalowana - 21,24 kw Moc szczytowa - 16,99 kw Prąd obciążenia - 25,49 A 2.3 Dobór przewodów i zabezpieczeń Doboru kabli i zabezpieczeń dokonano dla warunków przetężeniowych zgodnie z wytycznymi normy PN IEC "Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym" wg warunków : lb<ln<idd Iw<l,45Idd Obciążalność przewodów określono na podstawie PN-IEC "Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała". Przekrój przewodów wlz oraz dobrane zabezpieczenie spełniają warunki normy dotyczące ochrony przed oddziaływaniem cieplnym w czasie przetężeń. 2.4 Spadek napięcia Przyjęto dopuszczalny spadek napięcia dla WLZ 1 %. wyniki obliczeń przedstawiono w załączonej tabelce. 2.5 Obliczenia skuteczności ochrony przeciwporażeniowej ( określenie wymaganej oporności uziomu ) Jako ochronę przed dotykiem pośrednim obwodów wyprowadzonych z rozdzielni K L S p r o j e k t K a l i n a L e w a n d o w s k a Strona 14

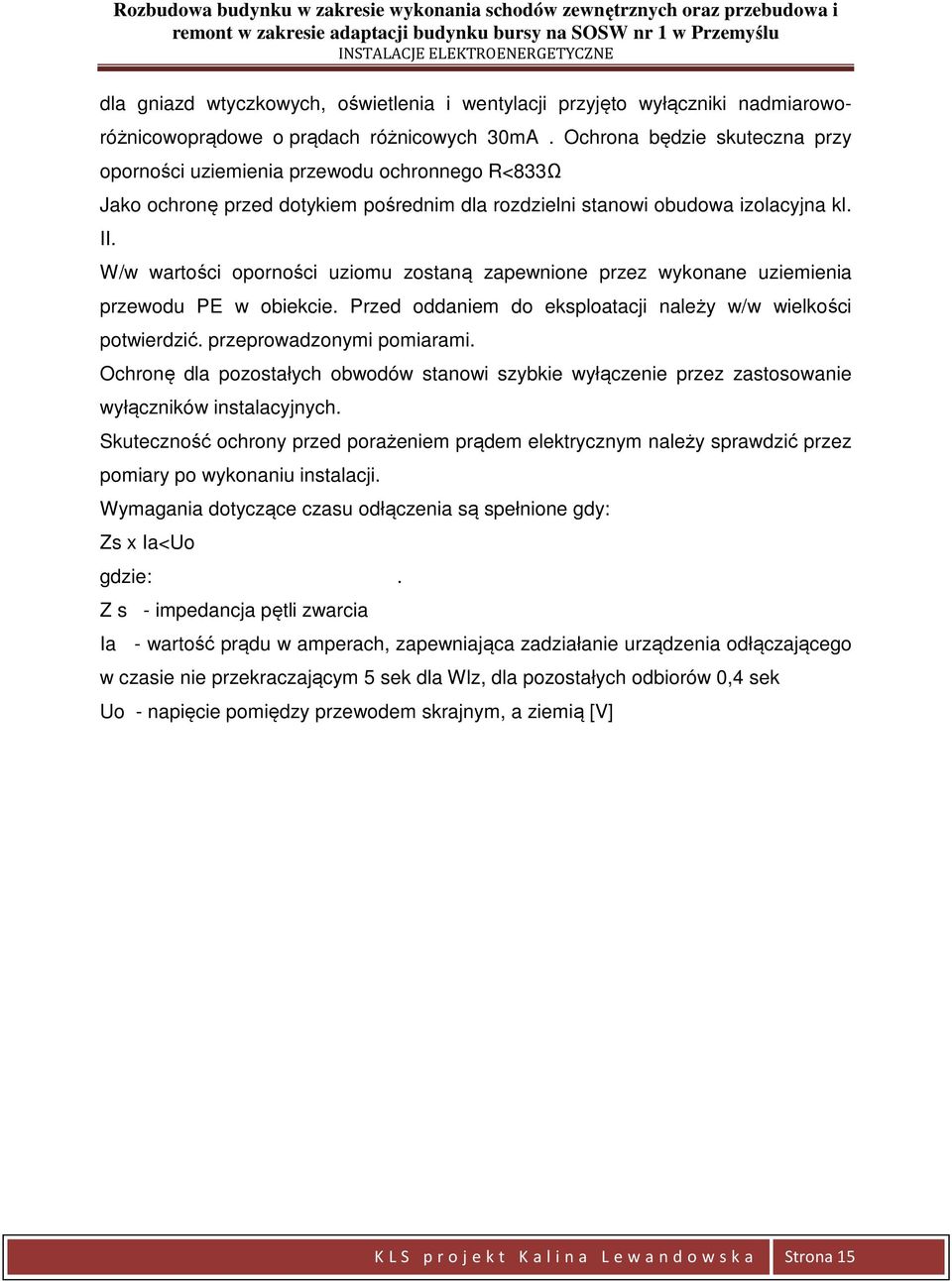

15 dla gniazd wtyczkowych, oświetlenia i wentylacji przyjęto wyłączniki nadmiarowo- różnicowoprądowe o prądach różnicowych 30mA. Ochrona będzie skuteczna przy oporności uziemienia przewodu ochronnego R<833Ω Jako ochronę przed dotykiem pośrednim dla rozdzielni stanowi obudowa izolacyjna kl. II. W/w wartości oporności uziomu zostaną zapewnione przez wykonane uziemienia przewodu PE w obiekcie. Przed oddaniem do eksploatacji należy w/w wielkości potwierdzić. przeprowadzonymi pomiarami. Ochronę dla pozostałych obwodów stanowi szybkie wyłączenie przez zastosowanie wyłączników instalacyjnych. Skuteczność ochrony przed porażeniem prądem elektrycznym należy sprawdzić przez pomiary po wykonaniu instalacji. Wymagania dotyczące czasu odłączenia są spełnione gdy: Zs x Ia<Uo gdzie:. Z s - impedancja pętli zwarcia Ia - wartość prądu w amperach, zapewniająca zadziałanie urządzenia odłączającego w czasie nie przekraczającym 5 sek dla Wlz, dla pozostałych odbiorów 0,4 sek Uo - napięcie pomiędzy przewodem skrajnym, a ziemią [V] K L S p r o j e k t K a l i n a L e w a n d o w s k a Strona 15

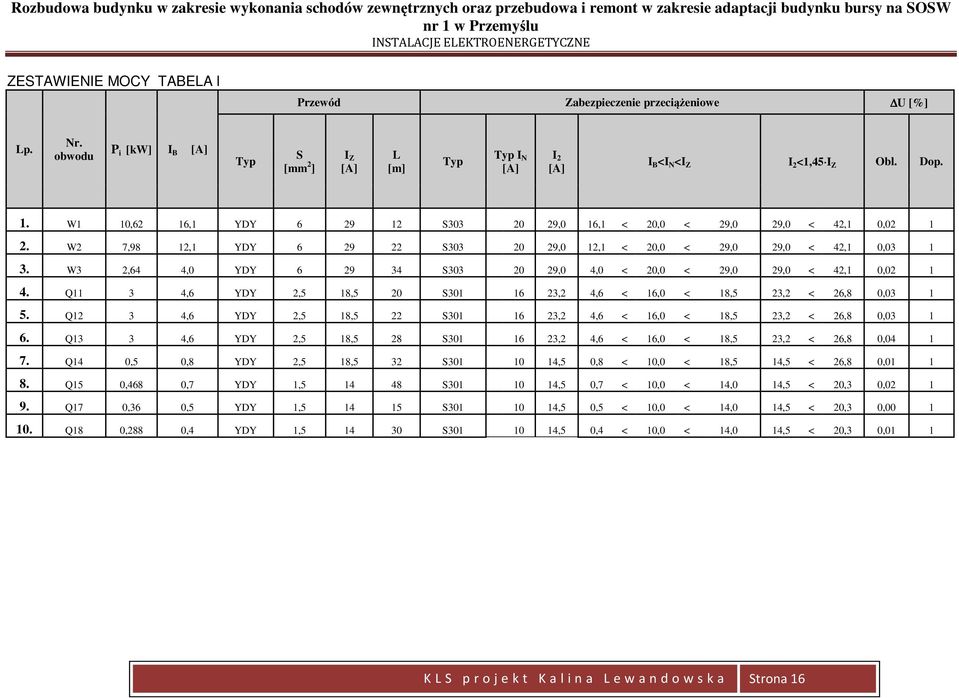

16 remont w zakresie adaptacji budynku bursy na SOSW nr 1 w Przemyślu ZESTAWIENIE MOCY TABELA l Przewód Zabezpieczenie przeciążeniowe U [%] Lp. Nr. obwodu P i [kw] I B [A] Typ S [mm 2 ] I Z [A] L [m] Typ Typ I N [A] I 2 [A] I B <I N <I Z I 2 <1,45 I Z Obl. Dop. 1. W1 10,62 16,1 YDY S ,0 16,1 < 20,0 < 29,0 29,0 < 42,1 0, W2 7,98 12,1 YDY S ,0 12,1 < 20,0 < 29,0 29,0 < 42,1 0, W3 2,64 4,0 YDY S ,0 4,0 < 20,0 < 29,0 29,0 < 42,1 0, Q11 3 4,6 YDY 2,5 18,5 20 S ,2 4,6 < 16,0 < 18,5 23,2 < 26,8 0, Q12 3 4,6 YDY 2,5 18,5 22 S ,2 4,6 < 16,0 < 18,5 23,2 < 26,8 0, Q13 3 4,6 YDY 2,5 18,5 28 S ,2 4,6 < 16,0 < 18,5 23,2 < 26,8 0, Q14 0,5 0,8 YDY 2,5 18,5 32 S ,5 0,8 < 10,0 < 18,5 14,5 < 26,8 0, Q15 0,468 0,7 YDY 1, S ,5 0,7 < 10,0 < 14,0 14,5 < 20,3 0, Q17 0,36 0,5 YDY 1, S ,5 0,5 < 10,0 < 14,0 14,5 < 20,3 0, Q18 0,288 0,4 YDY 1, S ,5 0,4 < 10,0 < 14,0 14,5 < 20,3 0,01 1 K L S p r o j e k t K a l i n a L e w a n d o w s k a Strona 16

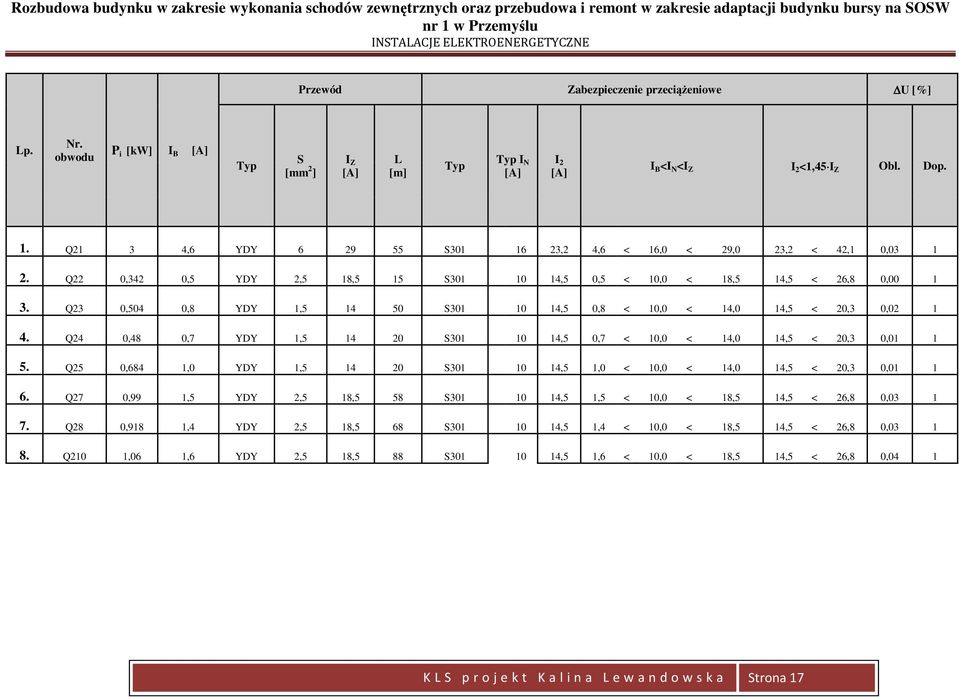

17 remont w zakresie adaptacji budynku bursy na SOSW nr 1 w Przemyślu Przewód Zabezpieczenie przeciążeniowe U [%] Lp. Nr. obwodu P i [kw] I B [A] Typ S [mm 2 ] I Z [A] L [m] Typ Typ I N [A] I 2 [A] I B <I N <I Z I 2 <1,45 I Z Obl. Dop. 1. Q21 3 4,6 YDY S ,2 4,6 < 16,0 < 29,0 23,2 < 42,1 0, Q22 0,342 0,5 YDY 2,5 18,5 15 S ,5 0,5 < 10,0 < 18,5 14,5 < 26,8 0, Q23 0,504 0,8 YDY 1, S ,5 0,8 < 10,0 < 14,0 14,5 < 20,3 0, Q24 0,48 0,7 YDY 1, S ,5 0,7 < 10,0 < 14,0 14,5 < 20,3 0, Q25 0,684 1,0 YDY 1, S ,5 1,0 < 10,0 < 14,0 14,5 < 20,3 0, Q27 0,99 1,5 YDY 2,5 18,5 58 S ,5 1,5 < 10,0 < 18,5 14,5 < 26,8 0, Q28 0,918 1,4 YDY 2,5 18,5 68 S ,5 1,4 < 10,0 < 18,5 14,5 < 26,8 0, Q210 1,06 1,6 YDY 2,5 18,5 88 S ,5 1,6 < 10,0 < 18,5 14,5 < 26,8 0,04 1 K L S p r o j e k t K a l i n a L e w a n d o w s k a Strona 17

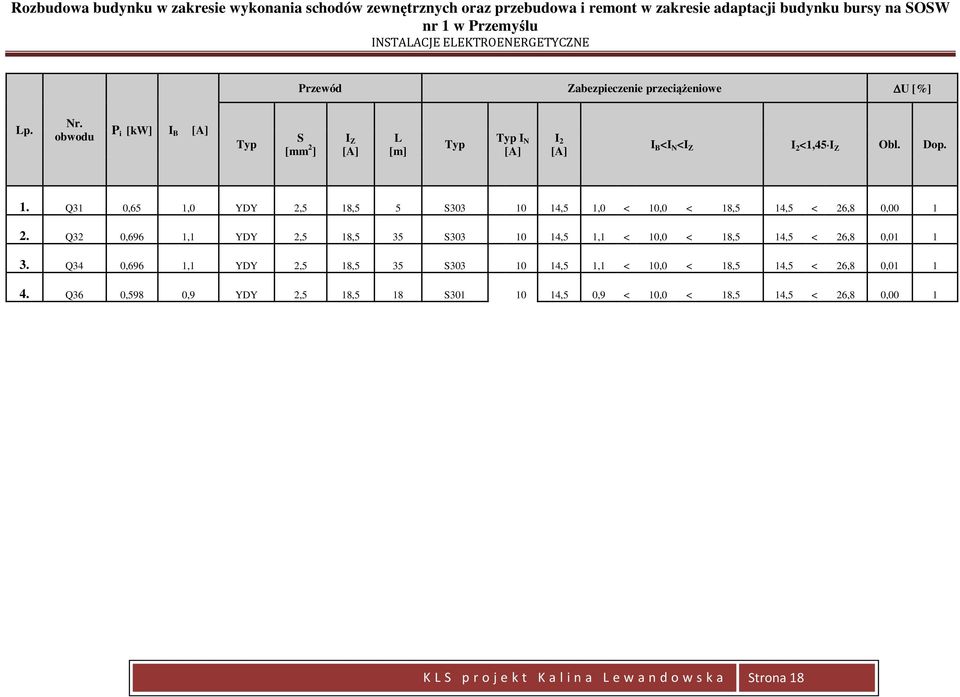

18 remont w zakresie adaptacji budynku bursy na SOSW nr 1 w Przemyślu Przewód Zabezpieczenie przeciążeniowe U [%] Lp. Nr. obwodu P i [kw] I B [A] Typ S [mm 2 ] I Z [A] L [m] Typ Typ I N [A] I 2 [A] I B <I N <I Z I 2 <1,45 I Z Obl. Dop. 1. Q31 0,65 1,0 YDY 2,5 18,5 5 S ,5 1,0 < 10,0 < 18,5 14,5 < 26,8 0, Q32 0,696 1,1 YDY 2,5 18,5 35 S ,5 1,1 < 10,0 < 18,5 14,5 < 26,8 0, Q34 0,696 1,1 YDY 2,5 18,5 35 S ,5 1,1 < 10,0 < 18,5 14,5 < 26,8 0, Q36 0,598 0,9 YDY 2,5 18,5 18 S ,5 0,9 < 10,0 < 18,5 14,5 < 26,8 0,00 1 K L S p r o j e k t K a l i n a L e w a n d o w s k a Strona 18
