VI. PROJEKT INSTALACJI ELEKTRYCZNEJ WEWNĘTRZNEJ

Transkrypt

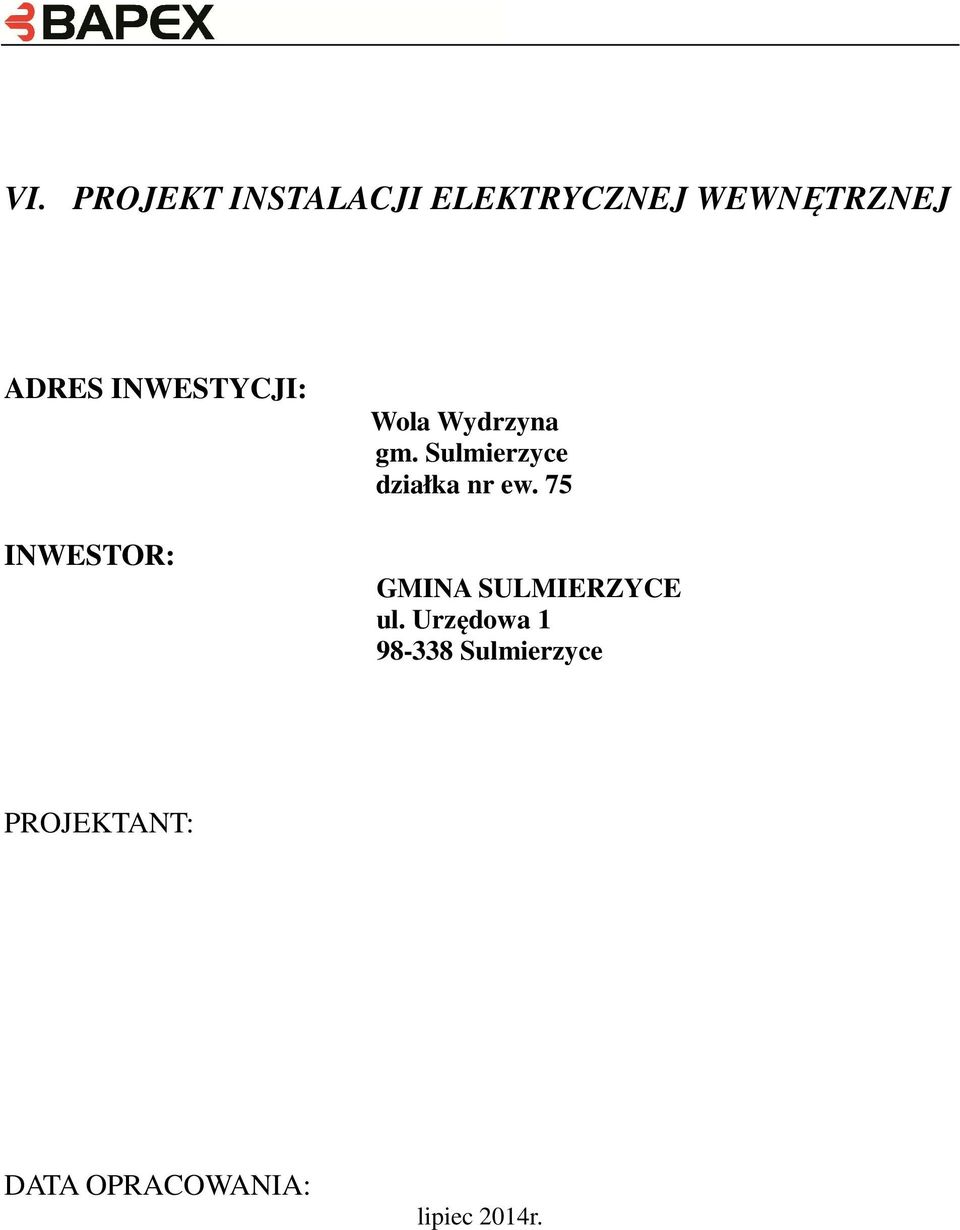

1 VI. PROJEKT INSTALACJI ELEKTRYCZNEJ WEWNĘTRZNEJ ADRES INWESTYCJI: INWESTOR: Wola Wydrzyna gm. Sulmierzyce działka nr ew. 75 GMINA SULMIERZYCE ul. Urzędowa Sulmierzyce PROJEKTANT: DATA OPRACOWANIA: lipiec 2014r.

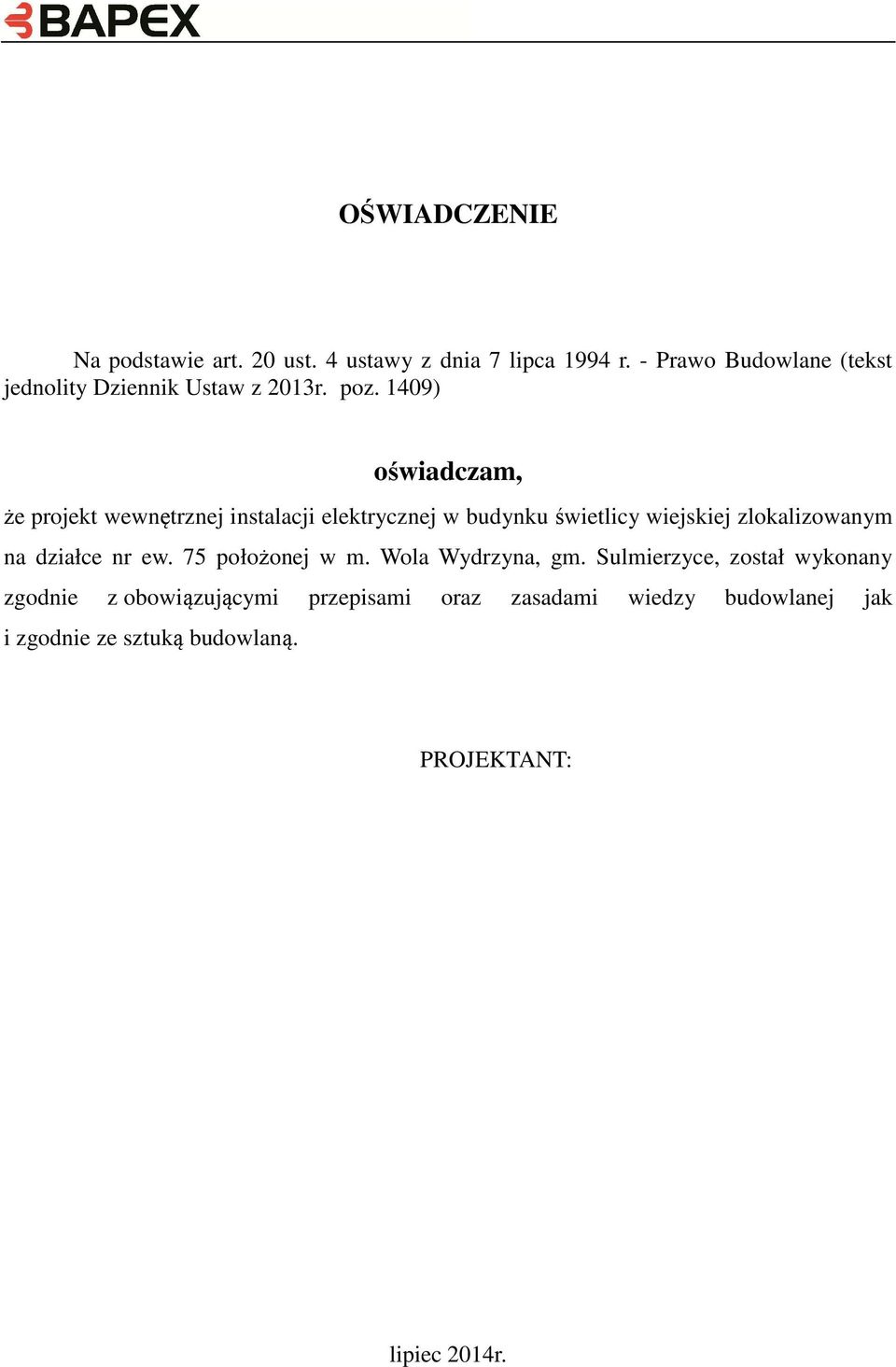

2 OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. - Prawo Budowlane (tekst jednolity Dziennik Ustaw z 2013r. poz. 1409) oświadczam, że projekt wewnętrznej instalacji elektrycznej w budynku świetlicy wiejskiej zlokalizowanym na działce nr ew. 75 położonej w m. Wola Wydrzyna, gm. Sulmierzyce, został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy budowlanej jak i zgodnie ze sztuką budowlaną. PROJEKTANT: lipiec 2014r.

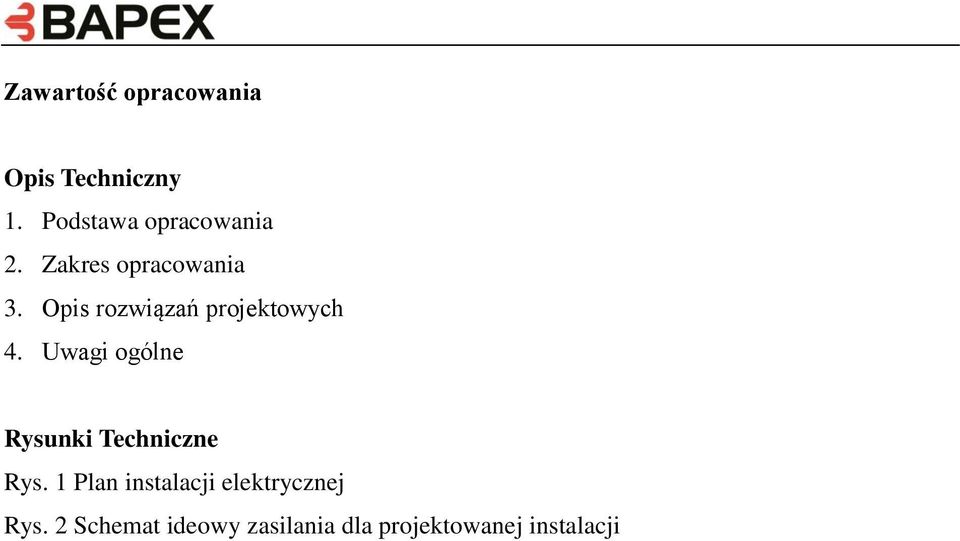

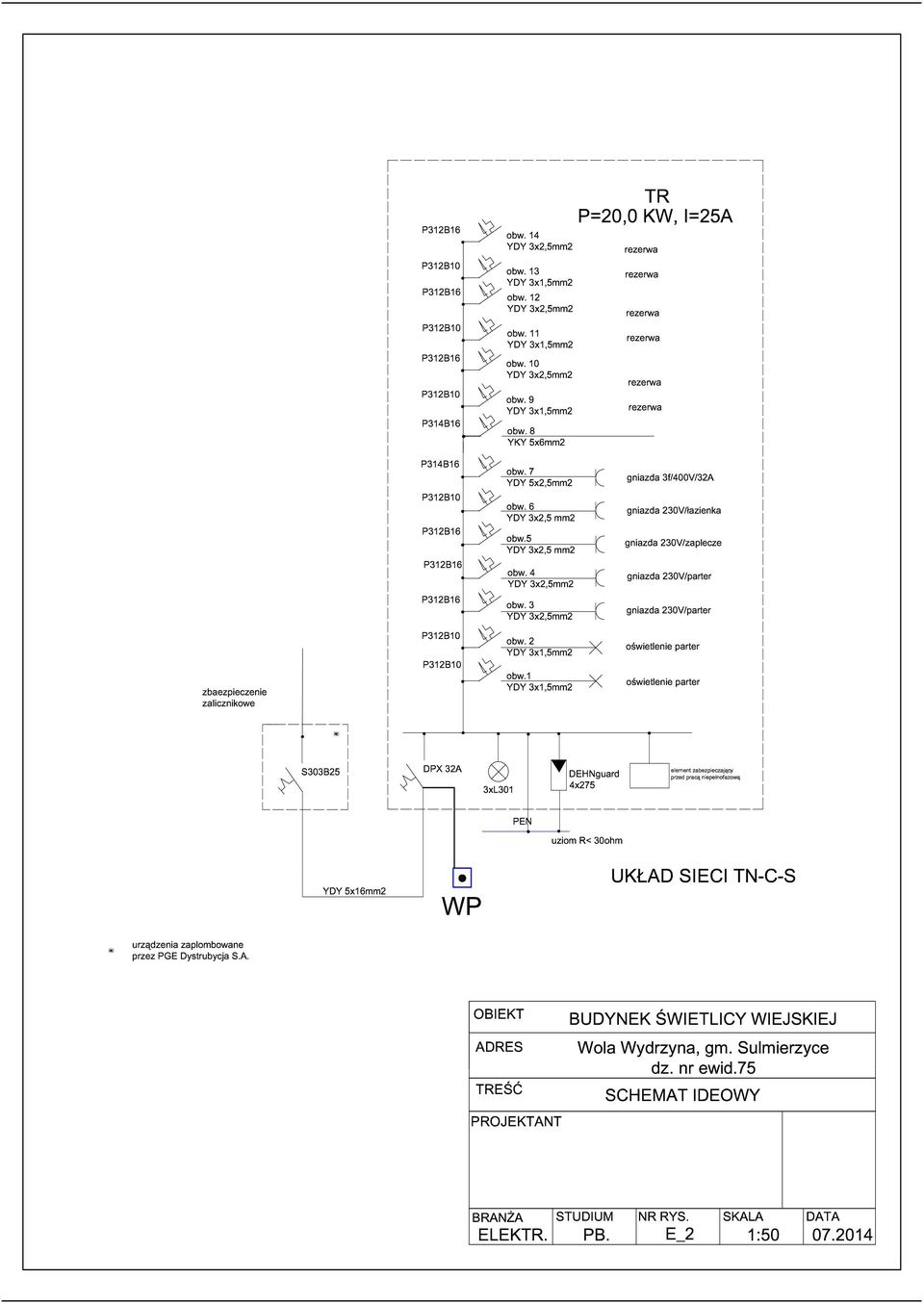

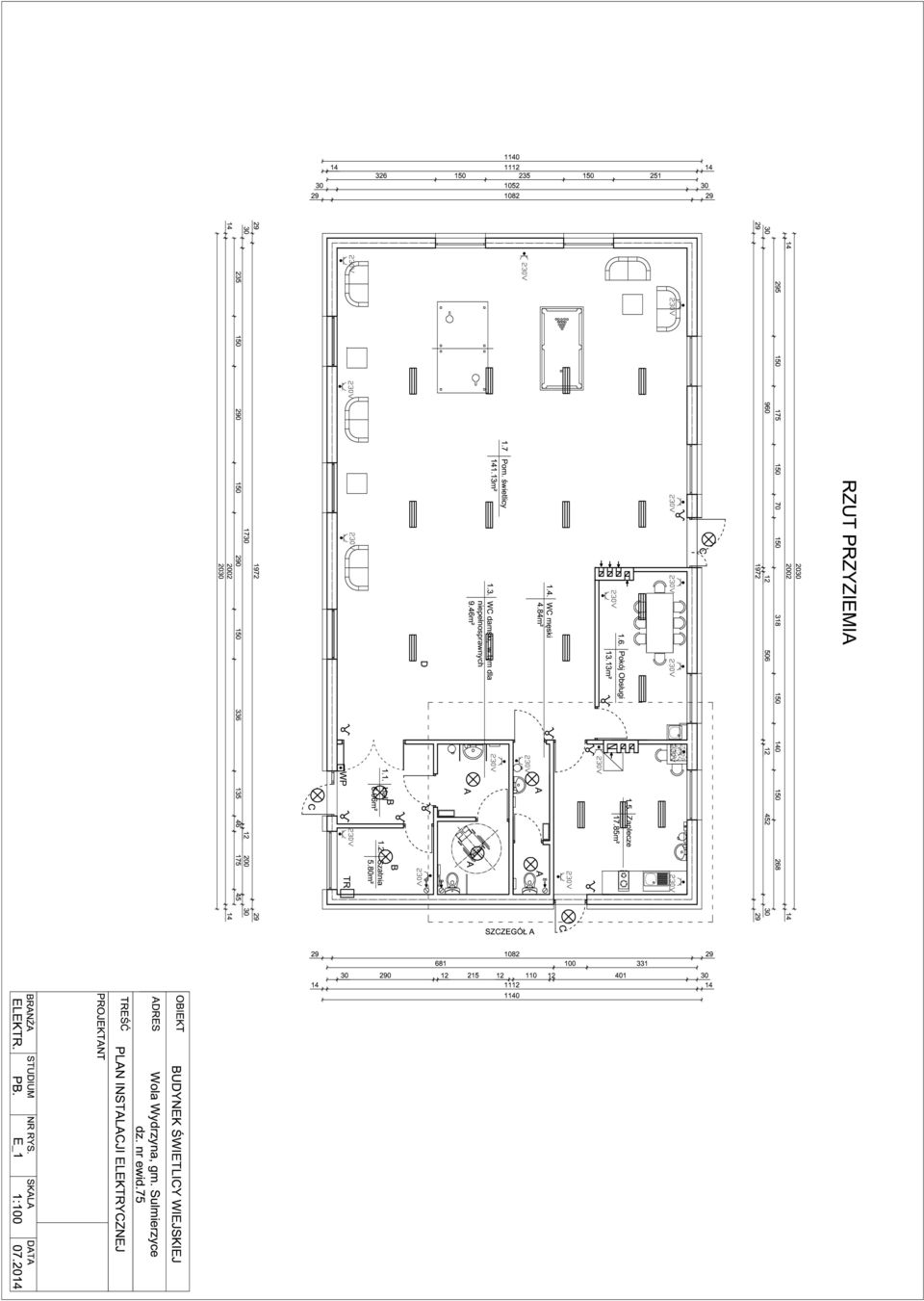

3 Zawartość opracowania Opis Techniczny 1. Podstawa opracowania 2. Zakres opracowania 3. Opis rozwiązań projektowych 4. Uwagi ogólne Rysunki Techniczne Rys. 1 Plan instalacji elektrycznej Rys. 2 Schemat ideowy zasilania dla projektowanej instalacji

4 OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. - Prawo Budowlane (tekst jednolity Dziennik Ustaw z 2013r. poz. 1409) oświadczam, że projekt wewnętrznej instalacji elektrycznej w budynku świetlicy wiejskiej zlokalizowanym na działce nr ew. 75 położonej w m. Wola Wydrzyna, gm. Sulmierzyce, został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy budowlanej jak i zgodnie ze sztuką budowlaną. PROJEKTANT: lipiec 2014r.

5 Opis Techniczny 1.Podstawa opracowania: - umowa z Inwestorem -program zagospodarowania obiektu 2.Zakres opracowania Opracowanie obejmuje wykonanie instalacji elektrycznej i teletechnicznej wewnętrznej dla zamierzenia inwestycyjnego pn.: Budowa świetlicy wiejskiej Zakres opracowania: - instalacja wewnętrzna zasilająca dla gniazd wtykowych 230, - instalacja oświetleniowa ogólna, - instalacja oświetlenia ewakuacyjnego, - tablica rozdzielcza wewnętrzna TR, - główny wyłącznik przeciwpożarowy - instalacja odgromowa 3.Opis rozwiązań projektowanych 3.1 Układ zasilania Projektowany obiekt posiada istniejące zasilanie w energię elektryczną. Projektuje się tablicę rozdzielczą TR z której zasilone będą wszystkie instalacje elektryczne. Lokalizacja tablicy TR przedstawiona została na rys nr 1, schemat ideowy został przedstawiony na rys nr Instalacja odbiorcza Całą instalację elektryczną wykonywać jako podtynkową. Trasy prowadzenia przewodów elektrycznych należy prowadzić w liniach prostych, równoległych do krawędzi ścian i stropów. Przewody należy przykryć warstwą tynku o grubości co najmniej 5 mm. Instalacje wykonywać przewodami typu YDYżo 3x2,5 mm V (instalacja zasilająca poszczególne

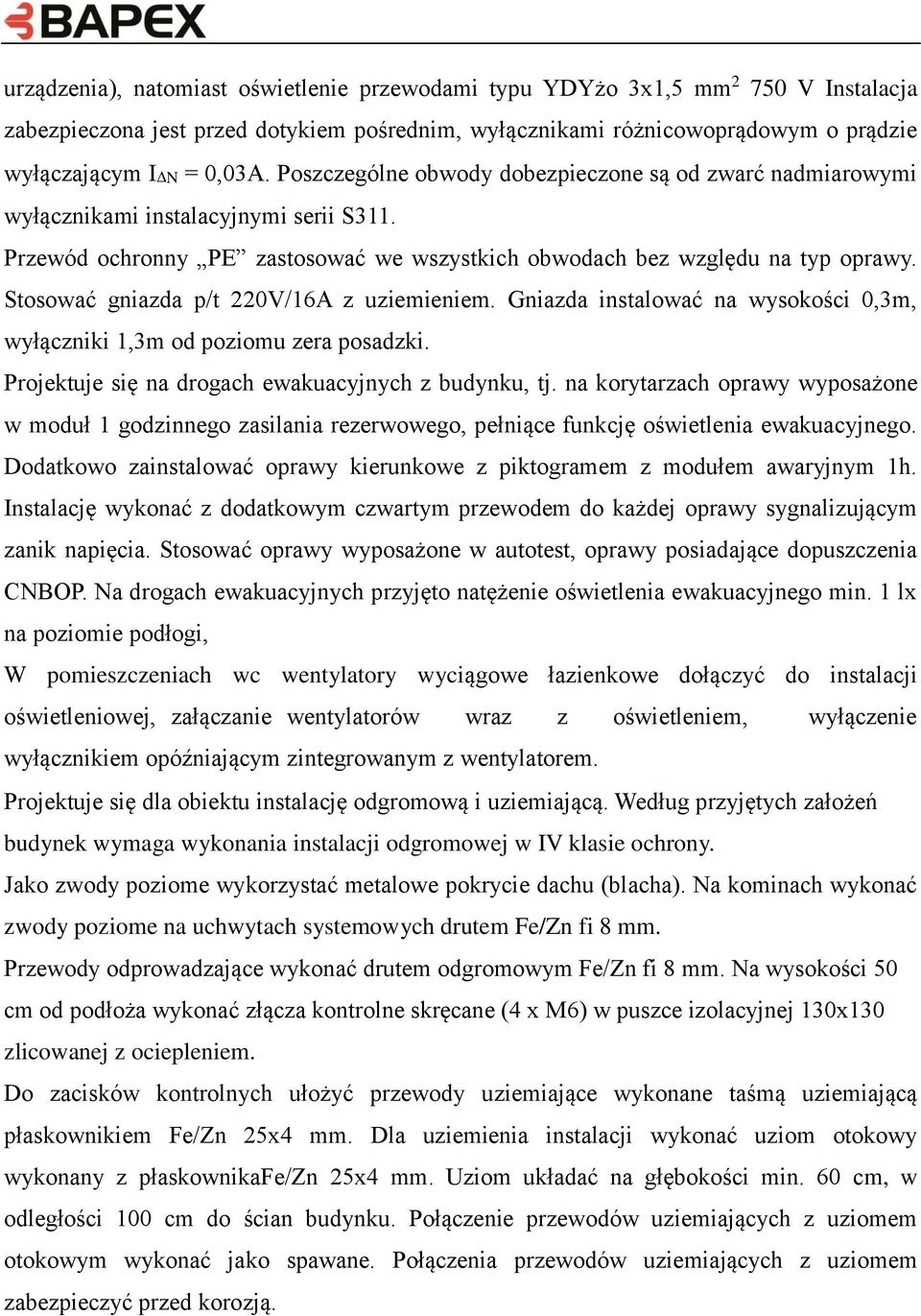

6 urządzenia), natomiast oświetlenie przewodami typu YDYżo 3x1,5 mm V Instalacja zabezpieczona jest przed dotykiem pośrednim, wyłącznikami różnicowoprądowym o prądzie wyłączającym IN = 0,03A. Poszczególne obwody dobezpieczone są od zwarć nadmiarowymi wyłącznikami instalacyjnymi serii S311. Przewód ochronny PE zastosować we wszystkich obwodach bez względu na typ oprawy. Stosować gniazda p/t 220V/16A z uziemieniem. Gniazda instalować na wysokości 0,3m, wyłączniki 1,3m od poziomu zera posadzki. Projektuje się na drogach ewakuacyjnych z budynku, tj. na korytarzach oprawy wyposażone w moduł 1 godzinnego zasilania rezerwowego, pełniące funkcję oświetlenia ewakuacyjnego. Dodatkowo zainstalować oprawy kierunkowe z piktogramem z modułem awaryjnym 1h. Instalację wykonać z dodatkowym czwartym przewodem do każdej oprawy sygnalizującym zanik napięcia. Stosować oprawy wyposażone w autotest, oprawy posiadające dopuszczenia CNBOP. Na drogach ewakuacyjnych przyjęto natężenie oświetlenia ewakuacyjnego min. 1 lx na poziomie podłogi, W pomieszczeniach wc wentylatory wyciągowe łazienkowe dołączyć do instalacji oświetleniowej, załączanie wentylatorów wraz z oświetleniem, wyłączenie wyłącznikiem opóźniającym zintegrowanym z wentylatorem. Projektuje się dla obiektu instalację odgromową i uziemiającą. Według przyjętych założeń budynek wymaga wykonania instalacji odgromowej w IV klasie ochrony. Jako zwody poziome wykorzystać metalowe pokrycie dachu (blacha). Na kominach wykonać zwody poziome na uchwytach systemowych drutem Fe/Zn fi 8 mm. Przewody odprowadzające wykonać drutem odgromowym Fe/Zn fi 8 mm. Na wysokości 50 cm od podłoża wykonać złącza kontrolne skręcane (4 x M6) w puszce izolacyjnej 130x130 zlicowanej z ociepleniem. Do zacisków kontrolnych ułożyć przewody uziemiające wykonane taśmą uziemiającą płaskownikiem Fe/Zn 25x4 mm. Dla uziemienia instalacji wykonać uziom otokowy wykonany z płaskownikafe/zn 25x4 mm. Uziom układać na głębokości min. 60 cm, w odległości 100 cm do ścian budynku. Połączenie przewodów uziemiających z uziomem otokowym wykonać jako spawane. Połączenia przewodów uziemiających z uziomem zabezpieczyć przed korozją.

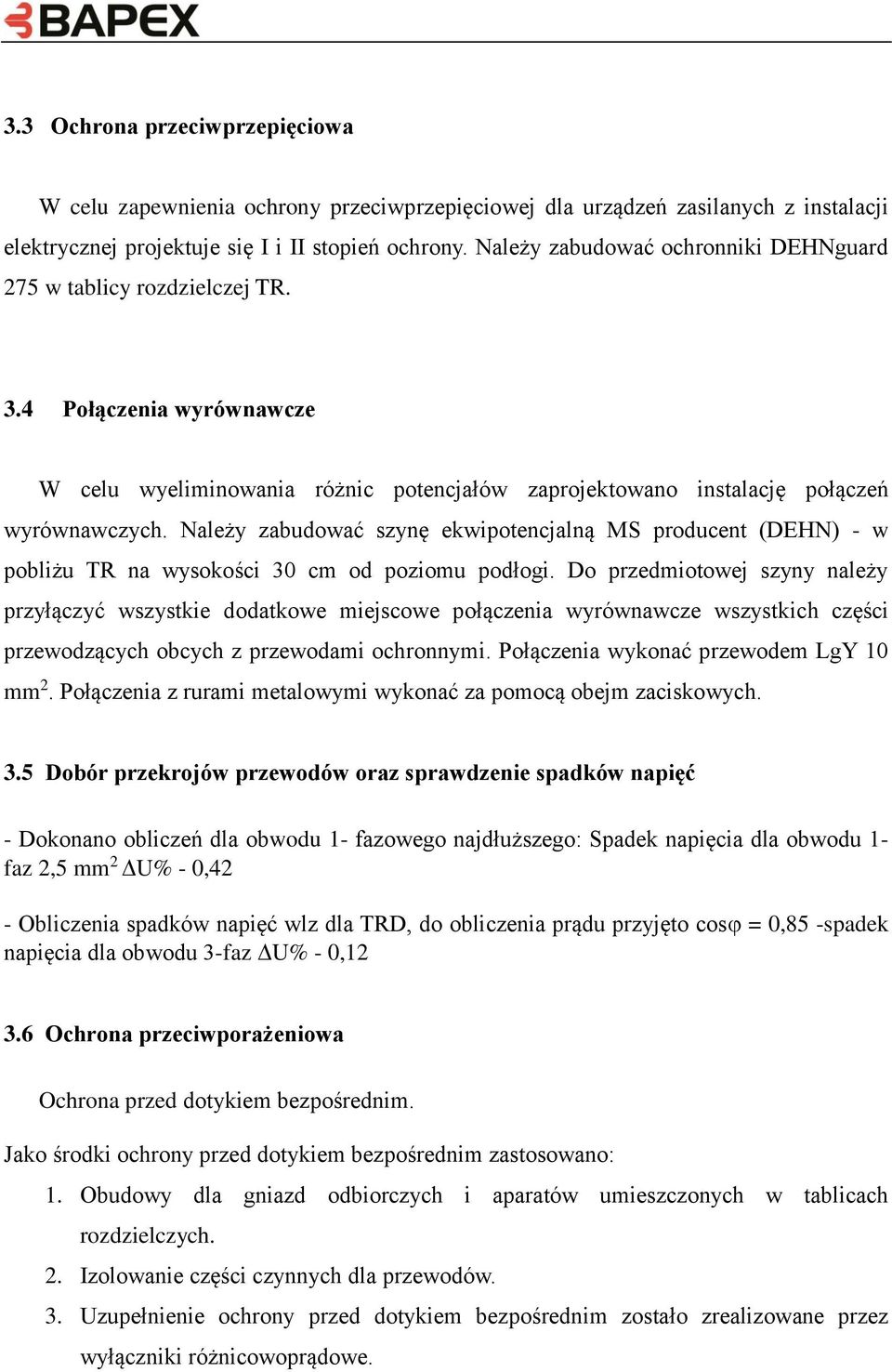

7 3.3 Ochrona przeciwprzepięciowa W celu zapewnienia ochrony przeciwprzepięciowej dla urządzeń zasilanych z instalacji elektrycznej projektuje się I i II stopień ochrony. Należy zabudować ochronniki DEHNguard 275 w tablicy rozdzielczej TR. 3.4 Połączenia wyrównawcze W celu wyeliminowania różnic potencjałów zaprojektowano instalację połączeń wyrównawczych. Należy zabudować szynę ekwipotencjalną MS producent (DEHN) - w pobliżu TR na wysokości 30 cm od poziomu podłogi. Do przedmiotowej szyny należy przyłączyć wszystkie dodatkowe miejscowe połączenia wyrównawcze wszystkich części przewodzących obcych z przewodami ochronnymi. Połączenia wykonać przewodem LgY 10 mm 2. Połączenia z rurami metalowymi wykonać za pomocą obejm zaciskowych. 3.5 Dobór przekrojów przewodów oraz sprawdzenie spadków napięć - Dokonano obliczeń dla obwodu 1- fazowego najdłuższego: Spadek napięcia dla obwodu 1- faz 2,5 mm 2 U% - 0,42 - Obliczenia spadków napięć wlz dla TRD, do obliczenia prądu przyjęto cos = 0,85 -spadek napięcia dla obwodu 3-faz U% - 0, Ochrona przeciwporażeniowa Ochrona przed dotykiem bezpośrednim. Jako środki ochrony przed dotykiem bezpośrednim zastosowano: 1. Obudowy dla gniazd odbiorczych i aparatów umieszczonych w tablicach rozdzielczych. 2. Izolowanie części czynnych dla przewodów. 3. Uzupełnienie ochrony przed dotykiem bezpośrednim zostało zrealizowane przez wyłączniki różnicowoprądowe.

8 Ochrona przed dotykiem pośrednim. Jako środki ochrony przed dotykiem pośrednim zastosowano: samoczynne wyłączenie zasilania w czasie do 0,4 sek. przez wyłączniki różnicowoprądowe dla gniazd elektrycznych i wyłączniki nadmiarowoprądowe dla opraw oświetleniowych oraz II klasy izolacji dla tablicy rozdzielczej TR. Całą instalacje należy wykonać z zastosowaniem bezprądowego żółtozielonego przewodu ochronnego PE. Przewód ten nie może być wykorzystywany jako przewód neutralny N. Po wykonaniu instalacji należy przeprowadzić pomiary sprawdzające skuteczność ochrony przeciwporażeniowej. Jak dowodzą obliczenia podane poniżej warunek samoczynnego wyłączenie zasilania w czasie 0,4 sek. (wg PN-92/E-05009/41) spełniony jest dla członów nadprądowych o charakterystyce B16. Tym bardziej warunek ten spełniony będzie dla wyłączników różnicowoprądowych o prądzie różnicowym 30mA. Poniżej przedstawiono obliczenia sprawdzające skuteczność ochrony przeciwporażeniowej. Wymagania dotyczące samoczynnego odłączenia zasilania uważa się za spełnione gdy: Zs x Ia < Uo gdzie: Zs impedancja pętli zwarciowej w omach Ia - wartość prądu w amperach zapewniające samoczynne zadziałanie urządzenia odłączającego zasilanie w czasie określonym wg PN. Uo napięcie pomiędzy przewodem skrajnym a ziemią w woltach. Ia = k x I gdzie k i In należy przyjmować z danych producenta lub charakterystyk zabezpieczeń obliczenia Zs = wg obliczeń Zs=0,58 [ohm] przy wyznaczaniu impedancji pętli zwarciowej należy przyjąć, że rzeczywista impedancja jest o 25% większa od obliczonej. 1,25 x Zs = 0,725 [ohm] dla członu B16 przy t<0,1s k=10 (zgodnie z danymi producenta - Fael) Ia = 160 [A] Zs x Ia = 163 V < 230V

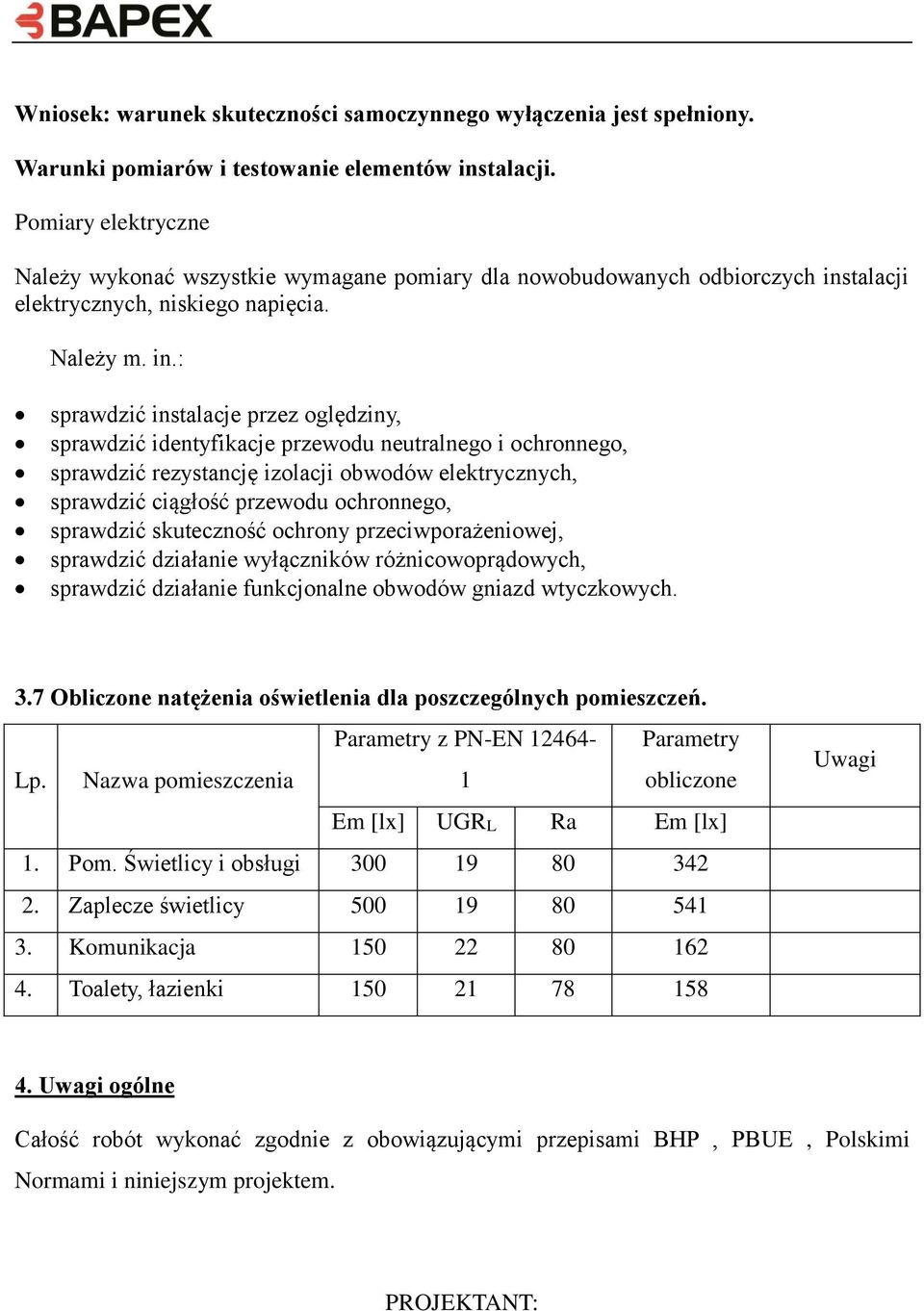

9 Wniosek: warunek skuteczności samoczynnego wyłączenia jest spełniony. Warunki pomiarów i testowanie elementów instalacji. Pomiary elektryczne Należy wykonać wszystkie wymagane pomiary dla nowobudowanych odbiorczych instalacji elektrycznych, niskiego napięcia. Należy m. in.: sprawdzić instalacje przez oględziny, sprawdzić identyfikacje przewodu neutralnego i ochronnego, sprawdzić rezystancję izolacji obwodów elektrycznych, sprawdzić ciągłość przewodu ochronnego, sprawdzić skuteczność ochrony przeciwporażeniowej, sprawdzić działanie wyłączników różnicowoprądowych, sprawdzić działanie funkcjonalne obwodów gniazd wtyczkowych. 3.7 Obliczone natężenia oświetlenia dla poszczególnych pomieszczeń. Lp. Nazwa pomieszczenia Parametry z PN-EN Parametry obliczone Em [lx] UGRL Ra Em [lx] 1. Pom. Świetlicy i obsługi Zaplecze świetlicy Komunikacja Toalety, łazienki Uwagi 4. Uwagi ogólne Całość robót wykonać zgodnie z obowiązującymi przepisami BHP, PBUE, Polskimi Normami i niniejszym projektem. PROJEKTANT:
