PROJEKT BUDOWLANO - WYKONAWCZY dotyczący kompleksowej przebudowy sanitariatów znajdujących się w siedzibie Zespołu Szkół nr 7 im. Szczepana Bońkowskiego.

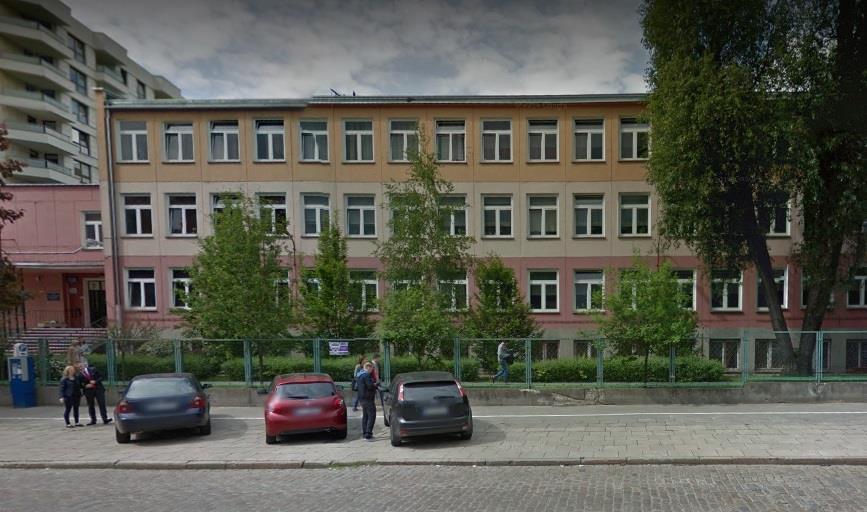

1 PROJEKT BUDOWLANO - WYKONAWCZY dotyczący kompleksowej przebudowy sanitariatów znajdujących się w siedzibie Zespołu Szkół nr 7 im. Szczepana Bońkowskiego. BRANŻA ELEKTRYCZNA ZLECAJĄCY: MIASTO STOŁECZNE WARSZAWA Pl. Bankowy 3/5, WARSZAWA ADRES OBIEKTU BUDOWLANEGO: ZESPÓŁ SZKÓŁ NR 7 IM. SZCZEPANA BOŃKOWSKIEGO ul. CHŁODNA 36/46, WARSZAWA PROJEKTOWAŁ podpis i pieczątka mgr inż. Adrian Łątkowski Uprawnienia projektowe LUB/0085/P00E/12 Warszawa, grudzień 2016r

2 2 Spis treści 1. Przedmiot opracowania Inwestor i zleceniodawca Podstawa opracowania Cel opracowania Zakres projektu Wpływ inwestycji na środowisko naturalne Opis techniczny Tablice rozdzielcze i WLZty Obwody odbiorcze Prace demontażowe Instalacje oświetleniowe Instalacja gniazd wtykowych 230V ogólnego przeznaczenia Ochrona przepięciowa Ochrona od porażeń Uwagi końcowe Pomiary Informacje dodatkowe dotyczące bezpieczeństwa i ochrony zdrowia... 7 Załączniki Rysunki - Piwnica branża elektryczna rys. E-0 - Parter branża elektryczna rys. E-1 - I piętro branża elektryczna rys. E-2 - II piętro branża elektryczna rys. E-3 2

3 3 1. Przedmiot opracowania. Przedmiotem opracowania jest projekt wykonawczy instalacji elektrycznych związanych z remontem pomieszczeń sanitarnych budynku Zespołu Szkół nr 7 im. Szczepana Bońkowskiego w Warszawie. 2. Inwestor i zleceniodawca Miasto Stołeczne Warszawa, Pl. Bankowy 3/5, WARSZAWA 3. Podstawa opracowania Opracowano na podstawie: - umowa nr Z.Sz wizja lokalna, przeprowadzona w dniu r. wraz z oględzinami, wykonaniem dokumentacji fotograficznej, jak również wykonaniem niezbędnej inwentaryzacji budynku. - Protokół ze spotkania na budynku z przedstawicielami Zlecającego zawierający szczegółowe ustalenia związane z realizacją niniejszego zamierzenia projektowego. -aktualnych podkładów architektonicznych -obowiązujących norm i przepisów branżowych. 4. Cel opracowania Celem inwestycji jest wyposażenie w instalacje elektryczne pomieszczeń sanitarnych budynku Zespołu Szkół nr 7 im. Szczepana Bońkowskiego w Warszawie. 5. Zakres projektu W zakres niniejszego opracowania wchodzą: -instalacje oświetlenia podstawowego -instalacje gniazd wtykowych 230V 6. Wpływ inwestycji na środowisko naturalne Inwestycja nie będzie miała negatywnego wpływu na środowisko naturalne i nie wymaga wyznaczenia strefy ochronnej. 3

4 4 7. Opis techniczny Podstawowe dane techniczne: Napięcie zasilania 400/230V Układ sieci zasilającej TN-C Obiekt wyposażony jest w instalację elektryczną. Niniejsze opracowanie dotyczy remontu pomieszczeń sanitarnych polegających na wymianie istniejącej instalacji w danych pomieszczeniach. Ochrona od porażeń instalacji odbiorczej w układzie TN-S z zastosowaniem wyłączników różnicowo-nadprądowych. 8. Tablice rozdzielcze i WLZty Wszystkie tablice rozdzielcze pozostają bez zmian. Remont dotyczy jedynie wymiany instalacji elektrycznej oświetlenia i gniazd wtyczkowych w pomieszczeniu sanitarnym zgodnie ze zleceniem. 9. Obwody odbiorcze Wszystkie obwody odbiorcze w projektowanym pomieszczeniu posiadają przewód(y) fazowy(e), przewód neutralny N i ochronny PE. 10. Prace demontażowe W każdym etapie robót należy uprzednio zdemontować istniejące instalacje elektryczne w pomieszczeniach sanitarnych: oprawy, osprzęt, przewody instalacyjne. Na czas remontu należy również zdemontować, zabezpieczyć i po zakończeniu prac zamontować ponownie elementy, które nie mogą być narażone na zapylenie podczas wykonywania robót budowlanych. Zasilania odbiorów technologicznych, które nie ulegają wymianie, należy pozostawić. 4

5 5 11. Instalacje oświetleniowe Instalacje oświetlenia podstawowego Instalacje oświetlenia podstawowego zaprojektowana została przewodami płaskimi typu YDYp 3,4x1,5 mm2 w izolacji PCV-750 V układanymi pod tynkiem. Dla poszczególnych pomieszczeń przyjęto natężenia oświetlenia zgodnie z wymaganiami normy oświetleniowej. We wszystkich pomieszczeniach zastosowano oprawy oświetleniowe LED IP44. Na etapie realizacji obiektu należy zwrócić uwagę, aby poziom oddawania barw dostarczanych źródeł światła nie był mniejszy niż CRI = Należy stosować oprawy oświetleniowe wg oznaczeń podanych na planach instalacyjnych. W zaprojektowanym budynku przewidziano do oświetlenia ogólnego oprawy oświetleniowe. Łączniki instalować na wysokości 1,40m. Wysokości liczone do środka puszki od poziomu wykończonej podłogi. 12. Instalacja gniazd wtykowych 230V ogólnego przeznaczenia. Instalacje gniazd wtykowych 230V - zaprojektowano przewodami płaskimi YDYp 3x2,5mm2 Cu w izolacji PCV-750 V pod tynkiem. Gniazda podtynkowe IP44 na wysokości 1,20m w pomieszczeniach sanitarnych. 13. Ochrona przepięciowa W istniejącej tablicy głównej pozostawić bez zmian urządzenia ochrony przepięciowej. 14. Ochrona od porażeń W rozdzielnicach zainstalować wyłączniki różnicowo-nadpradowe o prądzie zadziałania 30mA w klasie AC, czyli zapewniające prawidłowe działanie przy prądach różnicowych przemiennych sinusoidalnych. Podstawową ochroną przed dotykiem pośrednim jest zastosowanie szybkiego samoczynnego wyłączenia zasilania. Warunkiem prawidłowego działania zabezpieczenia jest odpowiednie połączenie części przewodzących (które w czasie normalnej pracy nie znajdują 5

6 6 się pod napięciem ale które mogą znaleźć się w przypadku awarii) z uziemionym punktem sieci za pomocą przewodu PE. Skuteczność działania zabezpieczenia określa warunek samoczynnego wyłączenia zasilania. ZsIa Uo Gdzie Zs impedancja pętli zwarcia, Ia prąd zapewniający szybkie zadziałanie urządzenia wyłączającego, Uo napięcie znamionowe sieci. Ochrona od porażeń powinna być wykonana zgodnie z obowiązującą normą PN IEC Sprawdzenie dopuszczalnych spadków napięcia na dobranych przewodach: Dopuszczalne spadki napiecia wynoszą: - Instalacja oświetleniowa ΔU% 3% - Instalacje gniazd wtykowych ΔU% 3% - wewnętrzna linia zasilająca WLZ ΔU% 2% Uwaga: Należy sprawdzić poprawność działania zabezpieczenia przeciwporażeniowego po wykonaniu remontu instalacji elektrycznej. 15. Uwagi końcowe Prace wykonać zgodnie z obowiązującymi Polskimi Normami i warunkami technicznymi, przy wykonaniu instalacji należy pamiętać o następujących zasadach: - przewody układać pionowo lub poziomo do ścian i stropów - kucie i wiercenie otworów wykonywać tak, aby nie naruszyć konstrukcji budynku. W pomieszczeniach, w których wykonane są instalacje innych branż należy zwrócić szczególną uwagę by nie uszkodzić innych instalacji. Po zakończeniu prac należy: 6

7 7 -przeprowadzić próby montażowe obejmujące badania i pomiary z prób, -opracować protokół i przekazać Inwestorowi -opracować dokumentację powykonawczą Wykonanie instalacji powinno być zgodne z obowiązującą normą PN-IEC Pomiary Po wykonaniu instalacji elektrycznych należy wykonać następujące pomiary: - pomiary izolacji kabli i przewodów elektrycznych - pomiary ciągłości metalicznej sieci wyrównującej potencjały Wyniki pomiarów przekazać Inwestorowi w formie protokołu pomiarowego. 17. Informacje dodatkowe dotyczące bezpieczeństwa i ochrony zdrowia Przed przystąpieniem do robót budowlanych wykonawca powinien zapoznać się z projektem budowlanym, treścią uzgodnień branżowych oraz obowiązującymi normami, przepisami. Powinien przestrzegać zawartych w nich zaleceń. Kierownik budowy a także jego podlegli pracownicy powinni zapoznać się z zasadami bezpiecznej pracy zawartymi w Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 26 IX 1997r. w sprawie bezpieczeństwa i higieny pracy w zakresie dotyczącym prowadzonej budowy. Kierownik budowy zobowiązany jest do przeprowadzenia instruktażu stanowiskowego podległym mu pracownikom. Kierownik budowy oraz podlegli mu pracownicy zobowiązani są do używania jedynie materiałów i narzędzi posiadających certyfikat CE i dopuszczonych do obrotu. W czasie prowadzenia robót należy bezwzględnie przestrzegać obowiązujących przepisów BHP. Zakres robót obejmuje: -instalacje oświetlenia podstawowego, 7

8 8 -instalacje gniazd wtykowych 230V, -próby i pomiary instalacji elektrycznych i teletechnicznych Kolejność wykonywania robót: -demontaże -ułożenie przewodów instalacji oświetleniowej i gniazd dedykowanych -łączenie przewodów -montaż opraw oświetleniowych -montaż osprzętu elektroinstalacyjnego, urządzeń -próby i pomiary instalacji wtyczkowych, Zagrożenia związane z bezpieczeństwem przeciwpożarowym: -brak sprzętu ppoż niezbędnego na terenie zaplecza bazy budowy określonego przez odpowiednie przepisy -niezgodne z przepisami składowanie materiałów łatwopalnych i niezabezpieczenie ich przed dostępem osób trzecich. Zagrożenia związane z BHP: -praca w pobliżu urządzeń znajdujących się pod napięciem -niewłaściwie zorganizowany, zabezpieczony i oznakowany plac budowy -niewłaściwe składowanie urobku, materiałów i wyrobów -nieprawidłowy ruch środków transportu w trakcie budowy 8

9 9 Warszawa 14 grudzień 2016r. OŚWIADCZENIE PROJEKTANTA O KOMPLETNOŚCI I ZGODNOŚCI DOKUMENTACJI PROJEKTOWEJ Zgodnie z wymogami przepisu art.20 ust. 4 ustawy z dnia 07 lipca 1994r Prawo budowlane (dz. U. nr 89) zawiadamiam niniejszym o sporządzeniu projektu budowlano-wykonawczego dotyczącego kompleksowej przebudowy sanitariatów znajdujących się w siedzibie Zespołu Szkół nr 7 im. Szczepana Bońkowskiego przy ulicy Chłodnej 36/46 w Warszawie. Dokumentacja projektowa została sporządzona zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej... mgr inż. Adrian Łątkowski 9
