Języki regularne, rozpoznawanie wzorców regularnych, automaty skończone, wyrażenia regularne

Transkrypt

1 Języki regularne, rozpoznawanie wzorców regularnych, automaty skończone, wyrażenia regularne Automat skończony (AS), ang. Finite Automaton (FA) Automat skończony (automat czytający, maszyna Rabina-Scotta) jest matematycznym modelem systemu o skończonej liczbie stanów. System ten może znajdować w danej chwili w jednym ze stanów. Aktualny stan automatu skończonego wynika z jego poprzednich stanów, w jakich się znajdował. AS rozpoznaje wzorce opisywane językami regularnymi. Przykładem automatu skończonego może być algorytm wykonywany przez mechanizm windy, panel operatorski bankomatu, czy stany, jakie przyjmuje zegarek elektroniczny. Jako automat skończony, chociaż bardzo złożony, można potraktować jednostkę centralną komputera. Sposób działania automatu skończonego AS składa się ze skończonego zbioru stanów i skończonego zbioru przejść ze stanu do stanu Działanie AS opisuje funkcja przejścia, którą można reprezentować w postaci tabeli przejść lub w sposób graficzny za pomocą diagramu przejść (grafu skierowanego) Przejścia są etykietowane symbolami z alfabetu wejściowego Automat skończony pobiera kolejne symbole z ciągu wejściowego (wzorca) Wierzchołki grafu nazywane stanami są etykietowane kolejnymi numerami AS rozpoczyna działanie od stanu początkowego i odczytania pierwszego symbolu z ciągu wejściowego Po przeczytaniu kolejnego symbolu automat przechodzi do innego stanu lub pozostaje w tym samym stanie Gdy AS chcemy traktować jako model matematyczny służący do rozpoznawania wzorców tekstowych do powyższych własności dochodzi jeszcze jedna AS posiada dwa rodzaje stanów: nieakceptujące i akceptujące. Przejście automatu po przeczytaniu całego wzorca do jednego ze stanów akceptujących oznacza jego zaakceptowanie (rozpoznanie) Czytanie kolejnych symboli wzorca przez automat skończony; ={0,1} - 1 -

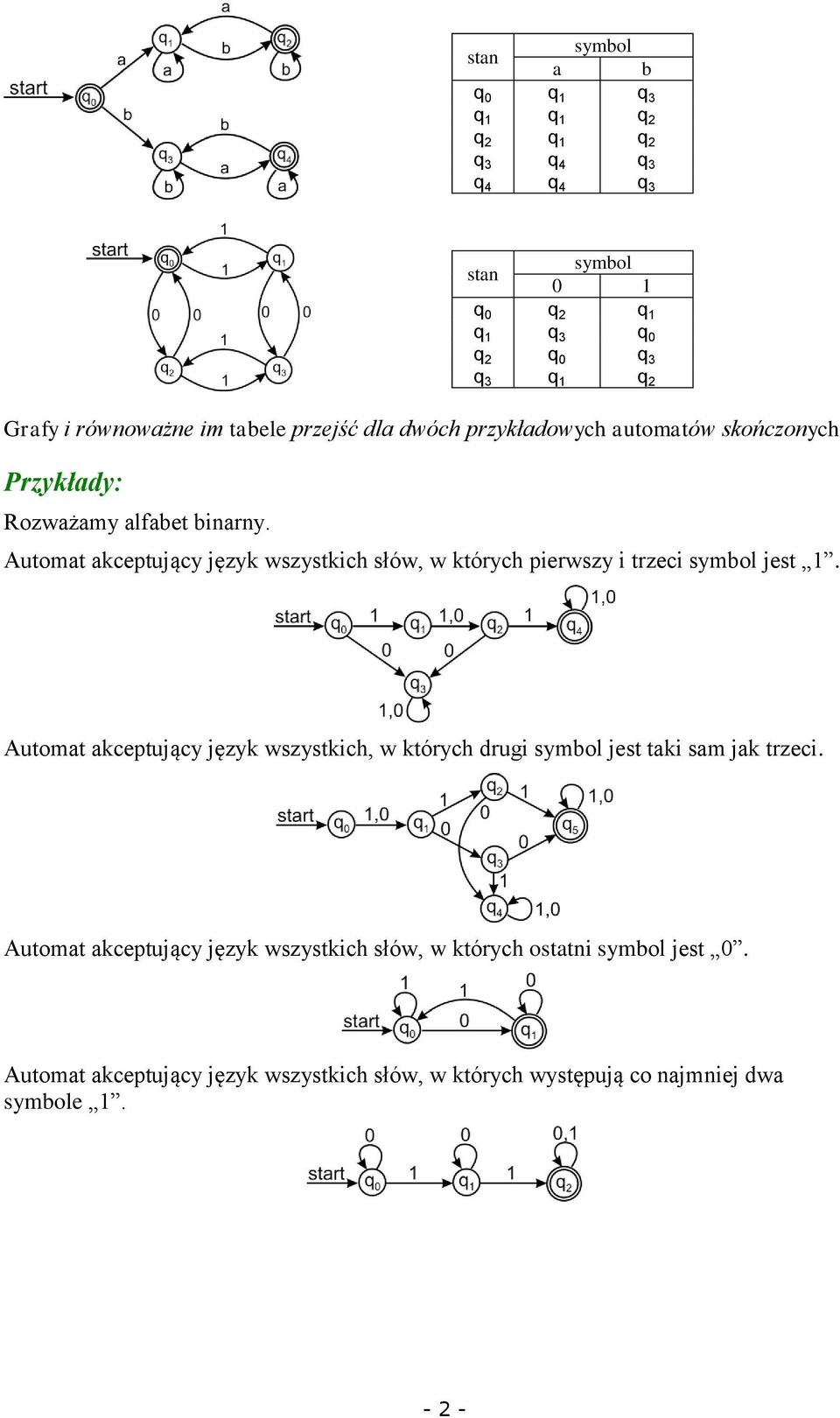

2 stan a symbol b q 0 q 1 q 3 q 1 q 1 q 2 q 2 q 1 q 2 q 3 q 4 q 3 q 4 q 4 q 3 stan symbol 0 1 q 0 q 2 q 1 q 1 q 3 q 0 q 2 q 0 q 3 q 3 q 1 q 2 Grafy i równoważne im tabele przejść dla dwóch przykładowych automatów skończonych Przykłady: Rozważamy alfabet binarny. Automat akceptujący język wszystkich słów, w których pierwszy i trzeci symbol jest 1. Automat akceptujący język wszystkich, w których drugi symbol jest taki sam jak trzeci. Automat akceptujący język wszystkich słów, w których ostatni symbol jest 0. Automat akceptujący język wszystkich słów, w których występują co najmniej dwa symbole

3 Formalna definicja automatu skończonego Automat skończony jest uporządkowaną piątką (Q,,,q 0,F) gdzie: Q jest skończonym zbiorem stanów jest skończonym alfabetem wejściowym q 0 jest stanem początkowym (q 0 Q) F jest zbiorem stanów akceptujących (F Q) jest funkcją przejścia odwzorowującą Qx w Q Automat odczytuje kolejne symbole należące do alfabetu znajdujące się na taśmie. Czytanie symboli zaczyna od stanu q 0. Po odczytaniu danego symbolu automat przechodzi ze stanu q i do stanu q j (i j lub i=j) i odczytuje kolejny symbol. Językiem AS jest zbiór wszystkich akceptowanych przez niego słów. Języki akceptowane przez AS nazywamy językami regularnymi. Funkcja przejścia opisuje wszystkie przejścia automatu i ma postać (q,a) = p q,p Q, a Rozszerzona funkcja przejścia ˆ opisuje możliwe przejścia z jednego stanu do innego poprzez wiele przejść na skutek przeczytania ciągu znaków (słowa) ˆ (q,w) = p q,p Q, w= * Definicja języka deterministycznego automatu skończonego języka regularnego (JR) Jeżeli mamy AS: A = (Q,,,q 0,F) to język tego automatu oznaczamy przez L(A) i definiujemy następująco: L(A) = {w; ˆ (q 0,w) F} czyli L(A) jest zbiorem łańcuchów tekstowych w * przeprowadzających stan początkowy q 0 w jeden ze stanów akceptujących. Przykład: Dla automatu: A=({q 0,q 1,q 2,q 3 },{0,1},,q 0,{q 2,q 3 }) udowodnić, że definiuje on język L(A)={w; przedostatni symbol w jest 1 } dla w =0 q 0 F dla w =1 ˆ (q 0,0) = q 0 F, ˆ (q 0,1) = q 1 F dla w =2 ˆ (q 0,00) = q 0 F, ˆ (q 0,01) = q 1 F ˆ (q 0,10) = q 2 F, ˆ (q 0,11) = q 3 F dla w 3 ˆ (q 0, 00) = ˆ (q 1, 00) = ˆ (q 2, 00) = ˆ (q 3, 00) = q 0 F, - 3 -

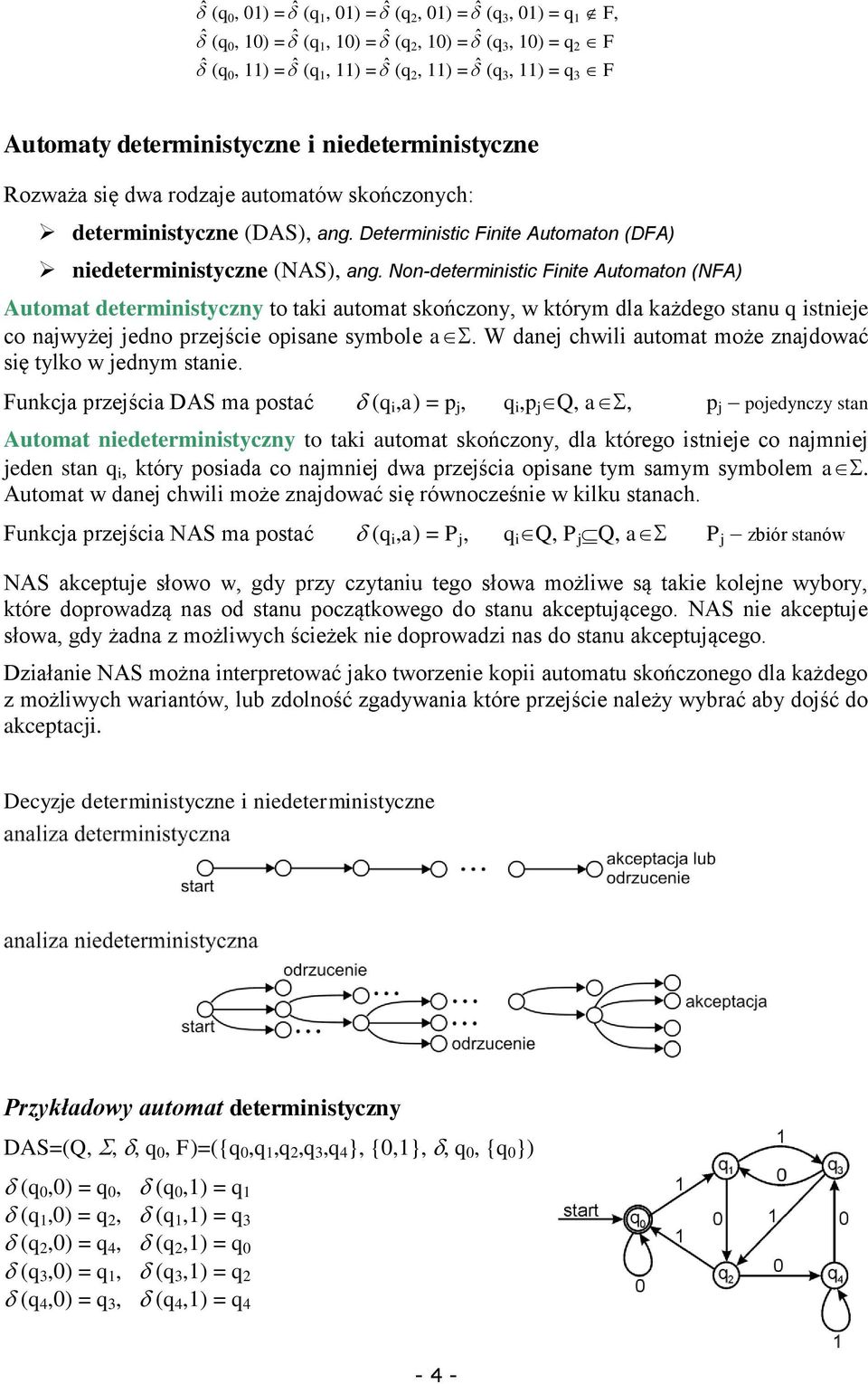

4 ˆ (q 0, 01) = ˆ (q 1, 01) = ˆ (q 2, 01) = ˆ (q 3, 01) = q 1 F, ˆ (q 0, 10) = ˆ (q 1, 10) = ˆ (q 2, 10) = ˆ (q 3, 10) = q 2 F ˆ (q 0, 11) = ˆ (q 1, 11) = ˆ (q 2, 11) = ˆ (q 3, 11) = q 3 F Automaty deterministyczne i niedeterministyczne Rozważa się dwa rodzaje automatów skończonych: deterministyczne (DAS), ang. Deterministic Finite Automaton (DFA) niedeterministyczne (NAS), ang. Non-deterministic Finite Automaton (NFA) Automat deterministyczny to taki automat skończony, w którym dla każdego stanu q istnieje co najwyżej jedno przejście opisane symbole a. W danej chwili automat może znajdować się tylko w jednym stanie. Funkcja przejścia DAS ma postać (q i,a) = p j, q i,p j Q, a, p j pojedynczy stan Automat niedeterministyczny to taki automat skończony, dla którego istnieje co najmniej jeden stan q i, który posiada co najmniej dwa przejścia opisane tym samym symbolem a. Automat w danej chwili może znajdować się równocześnie w kilku stanach. Funkcja przejścia NAS ma postać (q i,a) = P j, q i Q, P j Q, a P j zbiór stanów NAS akceptuje słowo w, gdy przy czytaniu tego słowa możliwe są takie kolejne wybory, które doprowadzą nas od stanu początkowego do stanu akceptującego. NAS nie akceptuje słowa, gdy żadna z możliwych ścieżek nie doprowadzi nas do stanu akceptującego. Działanie NAS można interpretować jako tworzenie kopii automatu skończonego dla każdego z możliwych wariantów, lub zdolność zgadywania które przejście należy wybrać aby dojść do akceptacji. Decyzje deterministyczne i niedeterministyczne Przykładowy automat deterministyczny DAS=(Q,,, q 0, F)=({q 0,q 1,q 2,q 3,q 4 }, {0,1},, q 0, {q 0 }) (q 0,0) = q 0, (q 0,1) = q 1 (q 1,0) = q 2, (q 1,1) = q 3 (q 2,0) = q 4, (q 2,1) = q 0 (q 3,0) = q 1, (q 3,1) = q 2 (q 4,0) = q 3, (q 4,1) = q 4-4 -

5 Automat akceptuje ciągi symboli: 101, 1111, ,... Aby stwierdzić, czy dany ciąg symboli jest akceptowany przez DAS wystarczy sprawdzić jedną ścieżkę. Przykładowy automat niedeterministyczny NAS=(Q,,, q 0, F)=({q 0,q 1,q 2,q 3,q 4 }, {0,1},, q 0, {q 2,q 4 } (q 0,0) = {q 0, q 1 }, (q 0,1) = {q 0, q 3 } (q 1,0) = {q 2 }, (q 1,1) = (q 2,0) = {q 2 }, (q 2,1) = {q 2 } (q 3,0) =, (q 3,1) ={q 4 } (q 4,0) = {q 4 }, (q 4,1) = {q 4 } Powyższy automat skończony akceptuje ciągi symboli: 000, , ,... W przypadku NAS istnieje wiele ścieżek dla danego słowa. Stany w jakich znajduje się powyższy NAS podczas czytania ciągu symboli Definicja języka niedeterministycznego automatu skończonego języka regularnego Jeżeli mamy NAS: A = (Q,,,q 0,F) to język tego automatu oznaczamy przez L(A) i definiujemy następująco: L(A) = {w; ˆ (q 0,w) F } czyli L(A) jest zbiorem łańcuchów tekstowych w * takich, że ˆ (q 0,w) zawiera co najmniej jeden stan akceptujący. Przykład: NAS czy DAS? DAS rozpoznający większość słów kończących się sekwencją abc NAS rozpoznający wszystkie słowa kończące się sekwencją abc - 5 -

6 DAS rozpoznający wszystkie słowa kończące się sekwencją abc Automaty skończone dzieli się także na: zupełne dla każdego stanu q i (i=1 n) istnieją przejścia, których suma etykiet tworzy cały alfabet. niezupełne istnieje co najmniej jeden stan q i, w którym suma etykiet nie tworzy całego alfabetu. Równoważność automatów deterministycznych i niedeterministycznych Każdy język, który można opisać za pomocą pewnego NAS, można także opisać za pomocą pewnego DAS. DAS i NAS rozpoznają taką samą klasę języków JR. Jeżeli NAS składa się z n stanów, to równoważny mu (rozpoznający ten sam język) DAS może w najlepszym przypadku składać się ze zbliżonej liczby stanów, ale w najgorszym 2 n stanów. Przekształcanie NAS w DAS usuwanie niedeterminizmu Każdy automat niedeterministyczny można zastąpić automatem deterministycznym (równoważność automatów deterministycznych i niedeterministycznych). W niektórych przypadkach łatwiej jest projektować DAS, w innych NAS. Dwa automaty są równoważne, jeżeli akceptują ten sam język (zbiór słów). Sposób konwersji NAS na DAS - usuwanie z automatu niedeterminizmu konstrukcja podzbiorów Jeżeli dla danego NAS = (Q N,, N,q 0,F N ) chcemy utworzyć równoważny mu DAS=(Q D,, D,q 0,F D ) taki, że L(DAS)=L(NAS) przeprowadzamy następującą konstrukcję podzbiorów. Q N jest skończonym zbiorem stanów NAS Q D jest pewnym skończonym zbiorem potęgowym Q N F N jest zbiorem stanów akceptujących NAS (F N Q N ) F D jest zbiorem podzbiorów potęgowych S utworzonych ze zbioru Q N takich, że w S znajduje się co najmniej jeden stan akceptujący NAS, czyli jeżeli q i F N i q i S i to S i F D - 6 -

7 Dla każdego zbioru S Q N i dla każdego symbolu a konstruujemy D (S,a) = q a q S czyli rozważamy wszystkie stany q S, obserwujemy do jakich stanów przechodzi NAS z rozważanych stanów q na symbol a i tworzymy sumę teoriomnogościową wszystkich tych stanów. Przykładowe przekształcenia NAS na DAS Konwersja NAS na DAS przykład 1 N, Q N = {q 0,q 1,q 2,q 3,q 4 } Q D = {S 0,S 1,S 2,S 3,S 4,S 5,S 6,S 7,S 8 } S 1 : D (S 1,0) = q, N q, 0 q 1 ( 0) ={ N (q 0,0), N (q 1,0)}= = {q 0,q 1 } {q 2 }={q 0,q 1,q 2 }= S 2 Konwersja NAS na DAS przykład 2-7 -

8 Automaty skończone z -przejściami ( -NAS) W automatach z -przejściami (z pustymi przejściami) przejścia etykietuje się tak, jak w automatach DAS i NAS, czyli symbolami należącymi do zastosowanego alfabetu, ale dodatkowo dopuszczalne jest używanie symbolu oznaczającego symbol pusty. Przejście do kolejnego stanu/stanów oznaczone symbolem jest realizowane bez odczytania kolejnego symbolu. Klas języków akceptowanych przez -NAS jest taka sama, jak klasa języków akceptowanych przez NAS i DAS. Automaty -NAS są ściśle powiązane z wyrażeniami regularnymi. Funkcja przejścia -NAS ma postać: (q i,a) = P j, q i Q, P j Q, a { } Przykładowe automaty z -przejściami Jeżeli aktualnym stanem automatu z -przejściami jest stan q i, to jednocześnie stanem aktualnym jest dowolny stan, do którego prowadzi ścieżka zaetykietowana symbolami. -domknięcie stanu q i to zbiór stanów do których można dojść z q i po ścieżce etykietowanej tylko symbolami. -domk(q) = ˆ (q, * ) Przykładowo dla powyższego automatu: -domk(q 2 ) = {q 2,q 1,q 3,q 4,q 6,q 7,q 9 } Eliminacja -przejść Podobnie jak niedeterminizm, -przejścia można wyeliminować. Usuwając -przejścia otrzymujemy na ogół automat niedeterministyczny

9 Algorytm eliminacji -przejść zamiana -NAS na NAS Q EN jest zbiorem stanów -NAS Q N jest zbiorem stanów NAS, będącym podzbiorem Q EN zawierającym stany istotne i stan początkowy Stan istotny to taki stan, dla którego istnieje co najmniej jedno przejście dochodzące do tego stanu o etykiecie różnej od. 1. W NAS zostawiamy tylko stany istotne i stan początkowy 2. W NAS pomiędzy dwoma stanami ze zbioru Q N (także pomiędzy jednym i tym samym stanem) istnieje przejście, jeżeli w -NAS istnieje ścieżka przechodząca przez wiele przejść, łącząca te dwa stany, składająca się z n -przejść (n 0) i ostatniego przejścia o etykiecie a (n 0 oznacza, że w najprostszym przypadku przejście może być tylko jedno na symbol a) czyli jeżeli ˆ EN (q i,w) = q j, w =... a = * a, a, i j lub i=j to ˆ N (q i,a) = q j 3. F EN jest zbiorem stanów akceptujących -NAS F N jest zbiorem stanów akceptujących NAS W NAS do zbioru F N należą te stany istotne Q N, których -domknięcia zawierają przynajmniej jeden stan akceptujący Q EN n 0 czyli q i F N jeżeli -domk(q i ) F EN Przykładowe eliminacje -przejść Zamiana -NAS na NAS - przykład 1 Stany istotne: q 2, q 4, q 7 Stany akceptujące: q 2, q 4, q 7-9 -

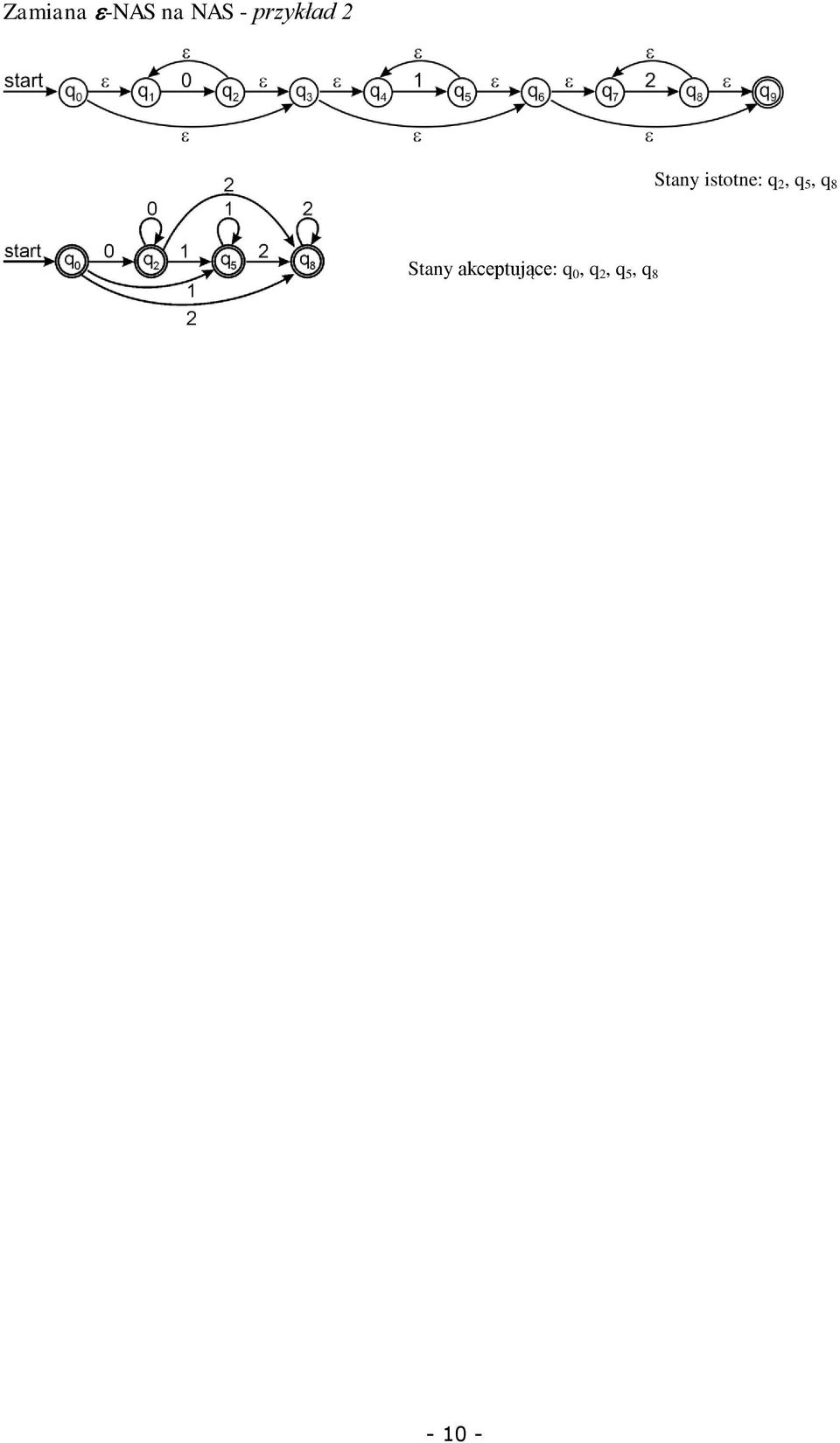

10 Zamiana -NAS na NAS - przykład 2 Stany istotne: q 2, q 5, q 8 Stany akceptujące: q 0, q 2, q 5, q

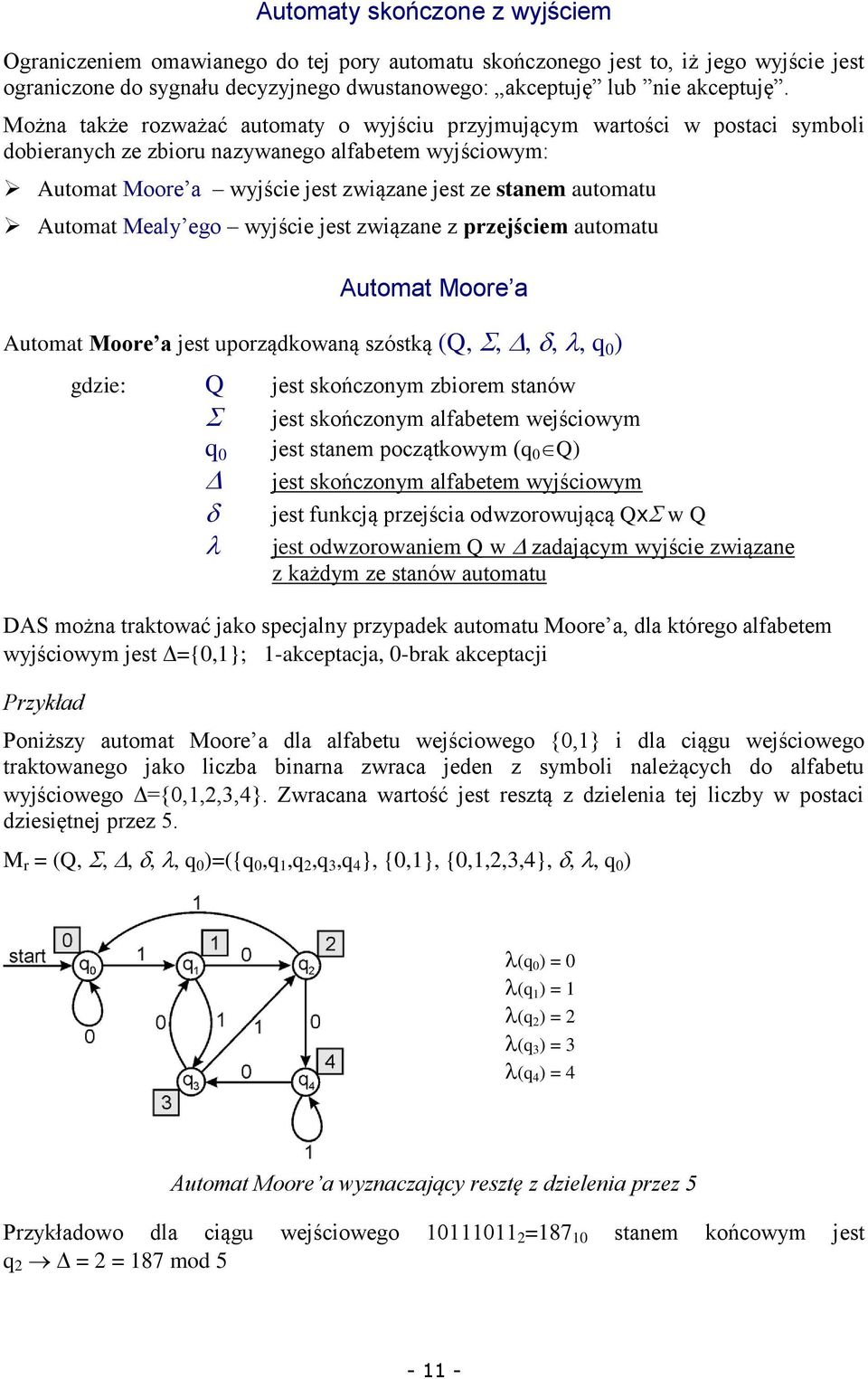

11 Automaty skończone z wyjściem Ograniczeniem omawianego do tej pory automatu skończonego jest to, iż jego wyjście jest ograniczone do sygnału decyzyjnego dwustanowego: akceptuję lub nie akceptuję. Można także rozważać automaty o wyjściu przyjmującym wartości w postaci symboli dobieranych ze zbioru nazywanego alfabetem wyjściowym: Automat Moore a wyjście jest związane jest ze stanem automatu Automat Mealy ego wyjście jest związane z przejściem automatu Automat Moore a Automat Moore a jest uporządkowaną szóstką (Q,,,,, q 0 ) gdzie: Q jest skończonym zbiorem stanów q 0 jest skończonym alfabetem wejściowym jest stanem początkowym (q 0 Q) jest skończonym alfabetem wyjściowym jest funkcją przejścia odwzorowującą Qx w Q jest odwzorowaniem Q w zadającym wyjście związane z każdym ze stanów automatu DAS można traktować jako specjalny przypadek automatu Moore a, dla którego alfabetem wyjściowym jest ={0,1}; 1-akceptacja, 0-brak akceptacji Przykład Poniższy automat Moore a dla alfabetu wejściowego {0,1} i dla ciągu wejściowego traktowanego jako liczba binarna zwraca jeden z symboli należących do alfabetu wyjściowego ={0,1,2,3,4}. Zwracana wartość jest resztą z dzielenia tej liczby w postaci dziesiętnej przez 5. M r = (Q,,,,, q 0 )=({q 0,q 1,q 2,q 3,q 4 }, {0,1}, {0,1,2,3,4},,, q 0 ) (q 0 ) = 0 (q 1 ) = 1 (q 2 ) = 2 (q 3 ) = 3 (q 4 ) = 4 Automat Moore a wyznaczający resztę z dzielenia przez 5 Przykładowo dla ciągu wejściowego = stanem końcowym jest q 2 = 2 = 187 mod

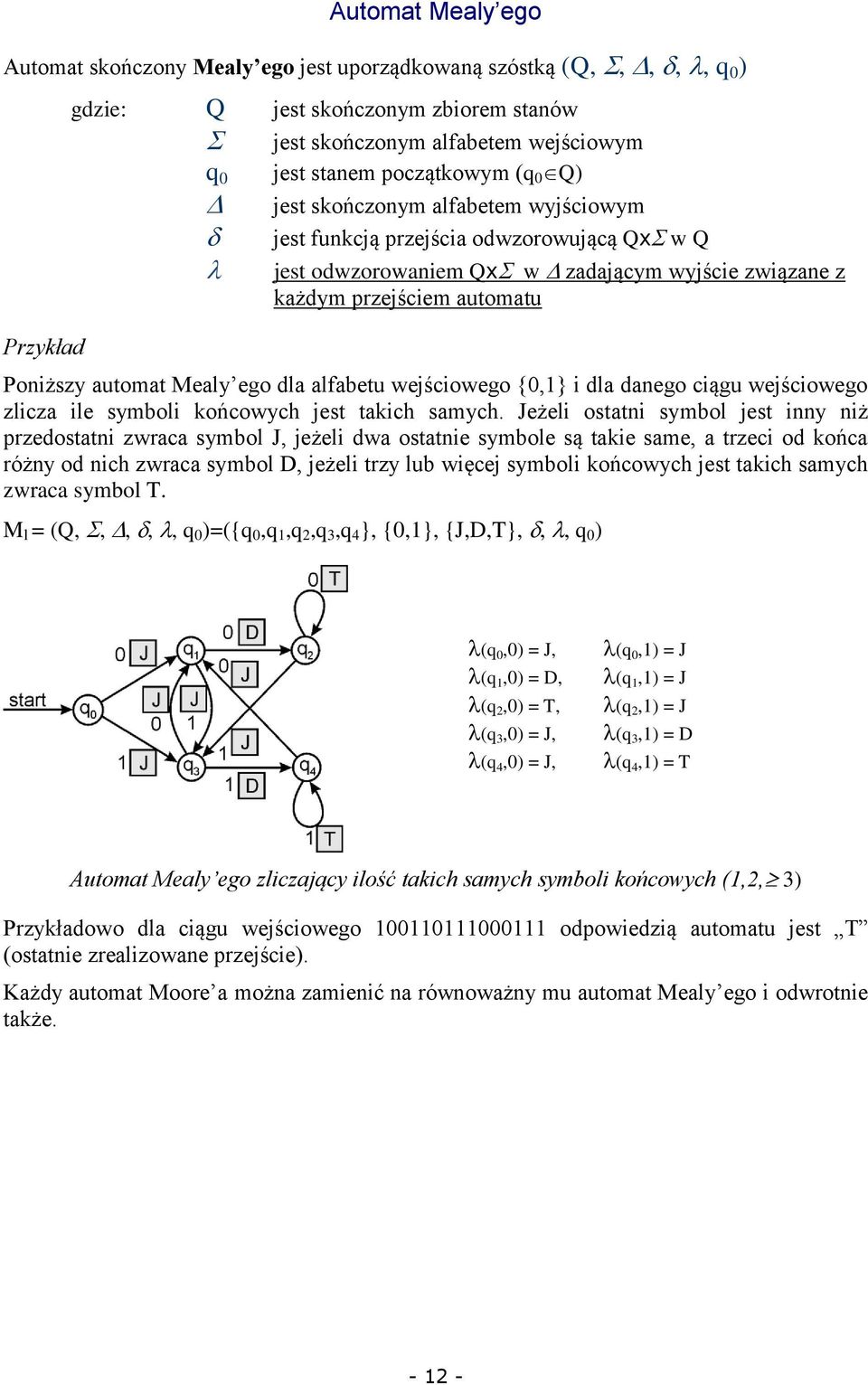

12 Automat Mealy ego Automat skończony Mealy ego jest uporządkowaną szóstką (Q,,,,, q 0 ) Przykład gdzie: Q jest skończonym zbiorem stanów jest skończonym alfabetem wejściowym q 0 jest stanem początkowym (q 0 Q) jest skończonym alfabetem wyjściowym jest funkcją przejścia odwzorowującą Qx w Q jest odwzorowaniem Qx w zadającym wyjście związane z każdym przejściem automatu Poniższy automat Mealy ego dla alfabetu wejściowego {0,1} i dla danego ciągu wejściowego zlicza ile symboli końcowych jest takich samych. Jeżeli ostatni symbol jest inny niż przedostatni zwraca symbol J, jeżeli dwa ostatnie symbole są takie same, a trzeci od końca różny od nich zwraca symbol D, jeżeli trzy lub więcej symboli końcowych jest takich samych zwraca symbol T. M l = (Q,,,,, q 0 )=({q 0,q 1,q 2,q 3,q 4 }, {0,1}, {J,D,T},,, q 0 ) (q 0,0) = J, (q 1,0) = D, (q 2,0) = T, (q 3,0) = J, (q 4,0) = J, (q 0,1) = J (q 1,1) = J (q 2,1) = J (q 3,1) = D (q 4,1) = T Automat Mealy ego zliczający ilość takich samych symboli końcowych (1,2, 3) Przykładowo dla ciągu wejściowego odpowiedzią automatu jest T (ostatnie zrealizowane przejście). Każdy automat Moore a można zamienić na równoważny mu automat Mealy ego i odwrotnie także

13 Wyrażenia regularne (WR), ang. Regular Expressions (RE) Języki akceptowane przez automaty skończone można opisywać za pomocą prostych wyrażeń zwanych wyrażeniami regularnymi. Wyrażenia regularne stanowią algebraiczny sposób definiowania wzorców regularnych. Wartością wyrażenia regularnego jest język regularny. L(W) oznacza język zdefiniowany przez wyrażenie regularne W. Wyrażenia regularne konstruuje się w oparciu o następujące operatory: suma w 1 w 2 wystąpienie słowa w 1 lub słowa w 2 złożenie w 1 w 2 wystąpienie słowa w 2 po słowie w 1 * domknięcie Kleene go * w w definiujemy jako nieskończony zbiór i 0 zawierający wszystkie słowa powstałe w wyniku złożenia (konkatenacji) dowolnej ilości słów w (możliwy jest także ich brak) Inaczej domknięcie Kleene go można określić następująco: w * = w ww www wwww... + domknięcie dodatnie 1 i w w definiujemy jako nieskończony zbiór i zawierający wszystkie słowa powstałe w wyniku złożenia dowolnej ilości słów w, ale ich ilością minimalną jest jedno wystąpienie Inaczej domknięcie dodatnie można określić następująco: w + = w ww www wwww... w + = ww * Kolejność realizacji operatorów można ustalać stosując nawiasy. Najwyższy priorytet mają operatory domknięcia, niższy złożenie, a najniższy suma. Wyrażenia regularne są tworzone ze skończonej liczby wystąpień powyższych czterech operatorów. Przykłady: W 1 = a ab, W 2 = c bc to L(W 1 W 2 ) = {ac,abc,abbc}, L(W 1 W 2 ) = {a,ab,c,bc} W = ab to L(W * ) = {,ab,abab,ababab,...} W = a bc * d to L(W) = {a,bd,bcd,bccd,bcccd,bccccd,...} W = (a b)c + d to L(W) = {acd,bcd,accd,bccd,acccd,bcccd,...} W = 0(1 2)1 to L(W + ) = {011,021,011011,011021,021011,021021,...} (a 1 a 2 a 3... a n ) * ciąg znaków o dowolnej długości składający się z symboli a 1,a 2,a 3,..., a n 0 * 1 * 2 * ciąg, w którym występuje dowolna liczba symboli 0, po których występuje dowolna liczba symboli 1, po których z kolei występuje dowolna liczba symboli 2 (0 1) * 1(0 1)(0 1) ciąg 0 i 1 taki, że na trzeciej pozycji od końca ciągu występuje 1 (0 1) * 111(0 1) * dowolny ciąg 0 i 1, w którym występują trzy jedynki po kolei (ab ac) + ciąg symboli o parzystej długości, w którym na przemian występuje znak a i drugi znak, którym jest b lub c i

14 Prawa algebraiczne dla wyrażeń regularnych Dwa wyrażenia regularne ze zmiennymi są równoważne, jeżeli bez względu na to jakie języki podstawimy za te zmienne, to oba będą definiowały ten sam język wynikowy. Prawa przemienności i łączności w 1 w 2 = w 2 w 1 prawo przemienności sumy teoriomnogościowej (w 1 w 2 ) w 3 = w 1 (w 2 w 3 ) prawo łączności sumy teoriomnogościowej (w 1 w 2 ) w 3 = w 1 (w 2 w 3 ) prawo łączności złożenia Elementy neutralne i anihilator w = w = w w = w = w w = w = Prawa rozdzielności zbiór pusty jest elementem neutralnym dla sumy symbol pusty jest elementem neutralnym dla złożenia zbiór pusty jest anihilatorem dla złożenia w 1 (w 2 w 3 ) = w 1 w 2 w 1 w 3 prawo lewostronnej rozdzielności złożenia względem sumy (w 1 w 2 ) w 3 = w 1 w 3 w 2 w 3 prawo prawostronnej rozdzielności złożenia względem sumy Prawa dotyczące domknięć (w * ) * = w * domknięcie wyrażenia, które jest już domknięte nie zmienia języka * = domknięcie zbioru pustego to łańcuch pusty * = domknięcie łańcucha pustego jest łańcuchem pustym w + = w w * = w * w zapis domknięcia dodatniego za pomocą domknięcia w * = w + zapis domknięcia za pomocą domknięcia dodatniego

15 Różne sposoby definicji języków regularnych JR można definiować na dwa różne sposoby za pomocą opisu w postaci stanów i diagramu przejść oraz w postaci wyrażeń algebraicznych. Twierdzenie: Jeżeli L=L(A) dla pewnego DAS A, to istnieje takie WR W, że L=L(W) Cztery notacje języków regularnych Przekształcanie wyrażeń regularnych na niedeterministyczne automaty skończone z -przejściami (WR -NAS) Konstrukcje -NAS dla czterech operatorów konstruujących WR Suma dwóch wyrażeń regularnych W 1 W 2 Złożenie dwóch wyrażeń regularnych W 1 W 2 Domknięcie Kleene go W * Domknięcie dodatnie W + Przykład WR: 0 (0 1) (0 1) * -NAS:

16 Przekształcanie deterministycznych automatów skończonych na wyrażenia regularne - metoda eliminacji stanów (DAS WR) Metoda ta polega na eliminacji kolejnych stanów automatu, poza stanem początkowym i jednym ze stanów akceptujących. Etykiety przejść, które są symbolami z rozważanego alfabetu w trakcie eliminacji są zastępowane przez coraz bardziej złożone wyrażenia regularne. W przedostatnim kroku metody eliminacji stanów otrzymujemy automat zredukowany do dwóch stanów stanu początkowego S i stanu akceptującego T. W ostatnim kroku automat ten zastępujemy równoważnym mu wyrażeniem regularnym. W celu wyjaśnienia sposobu eliminacji pojedynczego stanu wprowadzono następujące oznaczenia: U eliminowany stan S i poprzedniki eliminowanego stanu U (i=1...n) T j następniki eliminowanego stanu U (j=1...m) s i etykieta przejścia ze stanu S i do U t j etykieta przejścia ze stanu U do stanu T j u przejście ze stanu U do U r ij bezpośrednie przejście z poprzednika S i do następnika T j Algorytm eliminacji stanów: Jeżeli istnieją stany nieakceptujące nie posiadające następników, to je usuwamy Eliminujemy kolejne stany automatu pozostawiając na końcu tylko stan początkowy i akceptujący Eliminację danego stanu U wykonujemy tak, aby zbiór etykiet przejść pomiędzy dowolnymi dwoma stanami nie uległ zmianie po usunięciu U Przed eliminacją stanu U Etykiety przejść od stanu S i do stanu U, od stanu U do niego samego, oraz dalej od stanu U do stanu T j opisuje wyrażenie regularne s i u * t j Etykiety przejść od stanów S i bezpośrednio do stanów T j opisują wyrażenia regularne r ij Po wyeliminowaniu stanu U oraz wszystkich przejść wiodących do i od niego etykiety przejść od S i do stanów T j opisują wyrażenia regularne r ij = r ij s i u * t j Po wyeliminowaniu wszystkich stanów poza stanem początkowym i akceptującym otrzymujemy generyczny automat dwustanowy o etykietach przejść w postaci WR

17 Wyrażenie regularne opisujące wszystkie akceptujące ścieżki generycznego automatu dwustanowego ma postać: w = s * u (t vs * u) * Definiuje ono ten sam JR, który zdefiniowany był przez niezredukowany DAS Jeżeli stan początkowy jest także stanem akceptującym, to eliminujemy wszystkie stany poza stanem początkowym. Wyrażenie regularne znajdujące się na przejściu ze stanu początkowego do niego samego należy domknąć poprzez domknięcie Kleenego. Otrzymane WR realizuje ten sam język co DAS. Gdy automat posiada więcej niż jeden stan akceptujący, to algorytm eliminacji stanów wykonujemy dla każdego stanu akceptującego osobno, a wyrażenie regularne będące rozwiązaniem otrzymujemy zapisując sumę teoriomnogościową wszystkich otrzymanych wyrażeń regularnych. Przykład: Generyczny automat dwustanowy a) eliminujemy q 1 U = q 1 u = S = {q 0 } s ={1} T = {q 0, q 2 } t = {0, 1} r 00 = 0 r 02 = r 00 = r 00 s 0 u * t 0 = 0 10 r 02 = r 02 s 0 u * t 2 = 11 b) eliminujemy q 2 U = q 2 u = 1 S = {q 0, q 3 } s ={11, 1} T = {q 3 } t = {0} r 03 = r 33 = r 03 = r 03 s 0 u * t 3 = 111 * 0 r 33 = r 33 s 3 u * t 3 = 11 * 0 c) automat dwustanowy s = 0 10 u = 111 * 0 v = 0 t = 11 * 0 d) wyznaczamy WR W = s * u (t vs * u) * = (0 10) * 111 * 0 (11 * 0 0(0 10) * 111 * 0) *

18 Własności zamkniętości języków regularnych Zamkniętość JR na pewne operacje oznacza, że jeżeli jeden lub kilka języków jest językami regularnymi, to języki powiązane z nimi za pomocą pewnych operacji są także regularne. Rozważamy następujące operacje na językach: suma, iloczyn, różnica, dopełnienie, odwrócenie JR są zamknięte ze względu na sumę teoriomnogościową Jeżeli L 1 i L 2 są językami regularnymi, to również L 1 L 2 jest językiem regularnym zawierającym wszystkie słowa należące do L 1 lub L 2. Reprezentacja języka za pomocą WR Jeżeli L 1 =L(W 1 ) i L 2 =L(W 2 ) to L 1 L 2 =L(W 1 W 2 ) Reprezentacja języka za pomocą AS Niech L 1 i L 2 są odpowiednio językami automatów: A 1 =(Q 1,, 1,q 01, F 1 ) i A 2 =(Q 2,, 2,q 02, F 2 ) Dla L 1 L 2 konstruujemy automat A symulujący działanie zarówno A 1 jaki i A 2. Stany A to zbiory będące parami stanów automatów A 1 i A 2 : A=(Q 1 Q 2,,,(q 01,q 02 ),F 1 F 2 ) gdzie ((q i,q j ),a)=( 1 (q i,a), 2 (q j,a)), a, q i Q 1, q j Q 2 Automat A akceptuje słowo w wtedy, gdy słowo to akceptuje automat A 1 lub automat A 2 czyli: ˆ ((q 01,q 02 ),w) = ( ˆ 1 (q 01,w), ˆ 2 (q 02,w)) co najmniej jeden ze stanów jest akceptujący Przykład L 1 ={w; w zawiera 11 } L 2 ={w; w zawiera 00 } L 3 ={w; w zawiera 11 lub 00 } JR są zamknięte ze względu na iloczyn teoriomnogościowy Jeżeli L 1 i L 2 są językami regularnymi, to również L 1 L 2 jest językiem regularnym zawierającym wszystkie słowa należące zarówno do języka L 1 jak i języka L 2. Reprezentacja języka za pomocą WR - nie ma bezpośredniej metody Reprezentacja języka za pomocą AS konstrukcja tak jak dla sumy teoriomnogościowej, inaczej tylko ustalane są stany akceptujące:

19 Automat A akceptuje słowo w wtedy, gdy zarówno automat A 1 jak i automat A 2 akceptują to słowo czyli: ˆ ((q 01,q 02 ),w) = ( ˆ 1 (q 01,w), ˆ 2 (q 02,w)) jest parą stanów akceptujących JR są zamknięte ze względu na różnicę teoriomnogościową Jeżeli L 1 i L 2 są językami regularnymi, to również L 1 L 2 jest językiem regularnym zawierającym wszystkie słowa należące do języka L 1, ale nie należące do języka L 2. Reprezentacja języka za pomocą WR - nie ma bezpośredniej metody Reprezentacja języka za pomocą AS konstrukcja tak jak dla sumy teoriomnogościowej, inaczej tylko ustalane są stany akceptujące: Automat A akceptuje słowo w wtedy, gdy automat A 1 akceptuje, a automat A 2 nie akceptuje czyli: ˆ ((q 01,q 02 ),w) = ( ˆ 1 (q 01,w), ˆ 2 (q 02,w)) jest parą stanów odpowiednio: akceptującego i nieakceptującego. JR są zamknięte ze względu na dopełnienie Dopełnienie języka regularnego jest językiem regularnym, tzn. jeżeli L jest JR nad alfabetem, to L = * L jest także JR. Reprezentacja języka za pomocą WR - nie ma bezpośredniej metody Reprezentacja języka za pomocą AS Jeżeli L =L(A 1 ) dla pewnego DAS A 1 =(Q,,,q 0,F), to L =L(A 2 ), gdzie DAS A 2 =(Q,,,q 0,Q-F), tzn. automat A 2 otrzymujemy poprzez zamianę stanów nieakceptujących automatu A 1 na stany akceptujące i odwrotnie akceptujące na nieakceptujące Przykład L={w; w kończy się 11 } L ={w; w nie kończy się 11 } JR są zamknięte ze względu na odwrócenie Odwrócenie łańcucha w=a 1 a 2 a 3 a n to łańcuch w R =a n a n-1 a n-2 a 1, a w przypadku języków L={0010,01,111}, L R ={0100,10,111} Odwrócenie języka regularnego jest językiem regularnym, tzn. jeżeli L jest JR, to L R jest także JR. Reprezentacja języka za pomocą WR Zasady odwracania dla operatorów WR: Jeżeli W=W 1 W 2 to W R =W R R 1 W 2 Jeżeli W=W 1 W 2 to W R =W R R 2 W 1 Jeżeli * W=W 1 to W R =(W R 1 ) * Przykład W = (0 10) * 110 W=W 1 W 2, W R = W R 2 W R 1 ; W 1 =W * 3, W R 1 =(W R 3 ) * ; W 3 =W 4 W 5, W R 3 =W R R 4 W 5 W R = 011(0 01) *

20 Reprezentacja języka za pomocą AS Jeżeli dany jest język L=L(A) to język L R konstruujemy następująco: 1) Zmieniamy kierunki wszystkich przejść w automacie A 2) Stan początkowy staje się jedynym stanem akceptującym 3) Tworzymy nowy stan początkowy z przejściem na do wszystkich stanów akceptujących automatu A W ten sposób otrzymujemy automat -NAS, który potem możemy zamienić na NAS i DAS Przykład L={w; w kończy się 11 } -NAS NAS DAS L R ={w; w zaczyna się 11 }

21 q n q 0 q 1 q n-1 Równoważność i minimalizacja automatów skończonych Def: Dwa automaty są równoważne jeżeli definiują ten sam język. Def: Dwa stany w AS q i i q j są równoważne (można je zastąpić pojedynczym stanem) jeżeli dla wszystkich łańcuchów wejściowych w, ˆ (q i,w) F ˆ (q j,w) F Nie wymaga się aby ˆ (q i,w) i ˆ (q j,w) były tym samym stanem, lecz aby oba były akceptujące lub nieakceptujące. Jeżeli dwa stany nie są równoważne, to są rozróżnialne. Algorytm wyszukiwania stanów równoważnych i rozróżnialnych 1. Tworzymy tabelę rozróżnialności stanów zawierającą jedną pozycję dla każdej pary stanów. q 1 q 2 Wprowadzamy następujące oznaczenia: znak x umieszczony w komórce tabeli oznacza dwa stany rozróżnialne, znak o dwa stany równoważne. 2. Jako oczywiste stany rozróżnialne oznaczamy x te pary stanów, gdzie jeden ze stanów jest akceptujący, a drugi nieakceptujący (q 1 F q 2 F) (q 1 F q 2 F) 3. Dla wszystkich pozostałych par stanów (nie oznaczonych x ) dobierając kolejno coraz dłuższe słowa w przechodzimy do kolejnych par stanów. 4. Rozważanie przejść do kolejnych par stanów kończymy, gdy: a. Osiągniemy parę stanów rozróżnialnych ( x ) wtedy wszystkie odwiedzone pary stanów oznaczamy jako rozróżnialne ( x ) w + takie, że ( ˆ (q i,w) F ˆ (q j,w) F) ( ˆ (q i,w) F ˆ (q j,w) F) b. Dla wszystkich rozważonych łańcuchów w każda przeanalizowana para przejść powoduje osiągnięcie pary stanów akceptujących bądź pary stanów nieakceptujących bądź tego samego stanu wtedy taką parę stanów oznaczamy jako równoważną ( o ). w + ( ˆ (q i,w) F ˆ (q j,w) F) ( ˆ (q i,w) F ˆ (q j,w) F) ( ˆ (q i,w)= ˆ (q j,w)) 5. Algorytm kończy działanie po przeanalizowaniu wszystkich par stanów. Pozycje w tabeli oznaczone x to stany rozróżnialne, pozycje oznaczone o to stany równoważne. Stany równoważne łączymy w jeden stan. Twierdzenie: Równoważność stanów jest przechodnia, tzn. jeżeli stany q 1 i q 2 są równoważne (q 1 q 2 ) oraz q 2 q 3 to stany q 1 i q 3 są także równoważne (q 1 q 3 )

22 Korzystając z algorytmu wyszukiwania stanów równoważnych oraz twierdzenia o równoważności stanów można zminimalizować liczbę stanów DAS, tzn. można znaleźć DAS równoważny podanemu automatowi skończonemu, który ma nie więcej stanów niż jakikolwiek inny DAS akceptujący ten sam JR. Minimalizacja AS polega na: 1. Usunięciu stanów nieosiągalnych ze stanu początkowego 2. Wyszukaniu stanów równoważnych 3. Połączeniu stanów równoważnych Przykład: Stan q 7 jest stanem nieosiągalnym ze stanu początkowego, dlatego można go usunąć z automatu. Tabela rozróżnialności stanów przedstawia się następująco: x x x o x x x x x x x x x x x x o x x x x q 0 q 1 q 2 q 3 q 4 q 5 Pary stanów równoważnych ( o w tabeli) to: q 1 q 2 q 3 q 4 q 5 q 6 q 0 q 3 q 1 q 6 stan q 0 jest równoważny stanowi q 3 ponieważ: 1 0 (q 0,q 3 ) (q 4 ) (q 0,q 3 ) (q 1,q 6 ) (q 0,q 3 ) (q 5 ) (q 0,q 3 ) (q 2 )

23 a stan q 0 jest równoważny stanowi q 3 ponieważ: 1 0 (q 1,q 6 ) (q 2 ) (q 1,q 6 ) (q 5 ) AS o minimalnej liczbie stanów składa się z 5 stanów i wygląda następująco: Dowodzenie regularności bądź jej braku dla języków regularnych Lemat o pompowaniu Lemat o pompowaniu jest narzędziem służącym do przeprowadzania dowodów, że dany język jest, bądź nie jest regularny, czyli czy można go zdefiniować za pomocą AS lub WR. Lemat o pompowaniu dla JR, ang. pumping lemma Niech L będzie językiem regularnym. Istnieje wtedy stała n (zależna od L) taka, że dowolny łańcuch w L o długości w n można rozbić na trzy łańcuchy w = xyz takie, że: a) y b) xy n c) dla dowolnego k 0 łańcuch xy k z także należy do L
