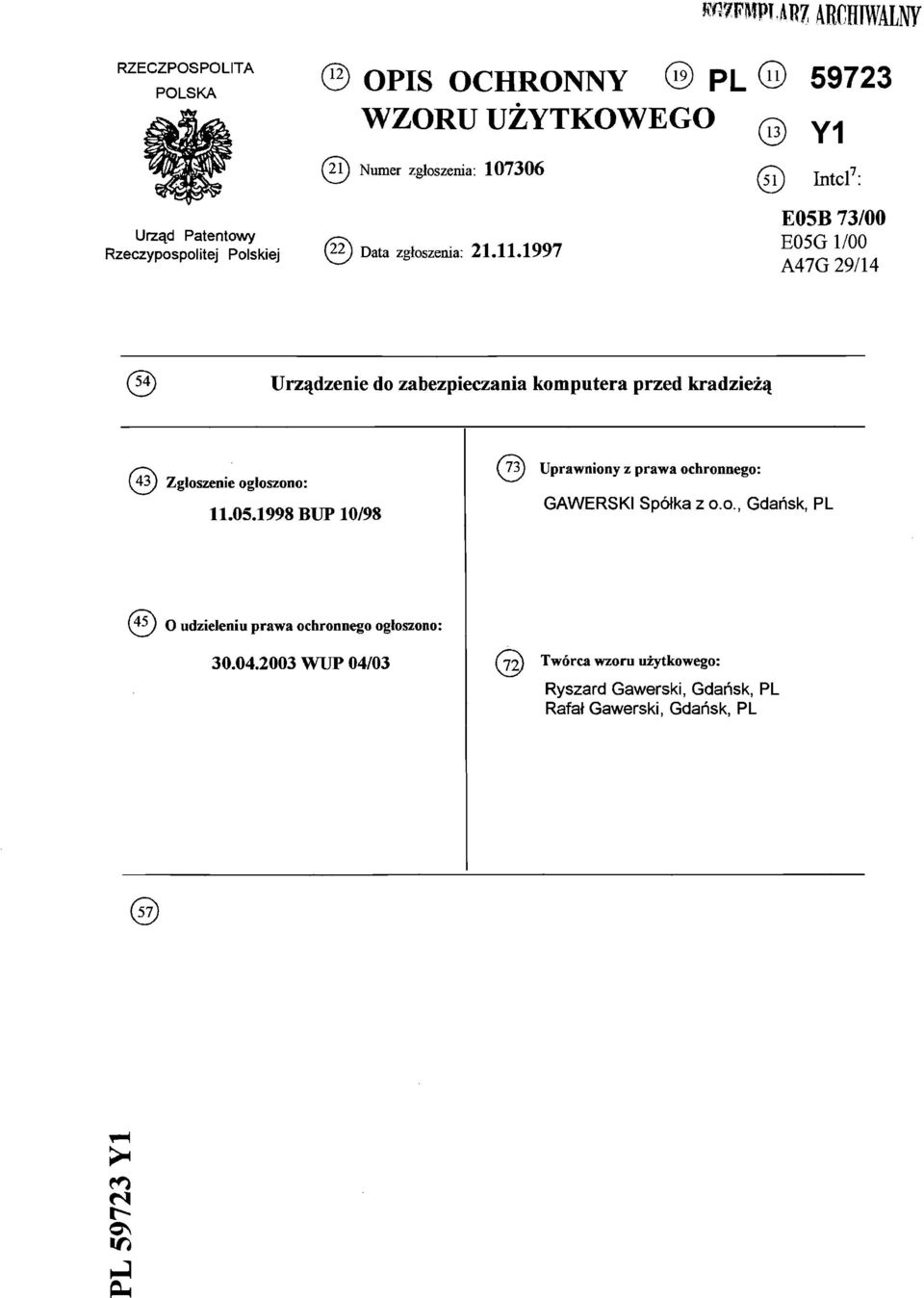

1 wwmm ARCHIWALNY RZECZPOSPOLITA POLSKA m OPIS OCHRONNY PL WZORU UŻYTKOWEGO Y1 (21j Numer zgłoszenia: Intel7: Urząd Patentowy Rzeczypospolitej Data zgłoszenia: E05B 73/00 E05G 1/00 A47G 29/14 Urządzenie do zabezpieczania komputera przed kradzieżą (43) Zgłoszenie ogłoszono: BUP 10/98 Uprawniony z prawa ochronnego: GAWERSKI Spółka z o.o., Gdańsk, PL (5L) O udzieleniu prawa ochronnego ogłoszono: WUP 04/03 Twórca wzoru użytkowego: Ryszard Gawerski, Gdańsk, PL Rafał Gawerski, Gdańsk, PL ON Pu.

2 JCpOGCU Ou&fflb Urządzenie do zabezpieczania komputera przed kradzieżą. Przedmiotem wzoru użytkowego jest urządzenie do zabezpieczania/przed kradzieżą J komputenhlub innego tego rodzaju aparatu w obudowie o kształcie prostopadłościanu. Znane są urządzenia do zabezpieczania przed kradzieżą składające się z ażurowej konstrukcji w postaci kraty przymocowanej do ściany lub podłoża za pomocą śrub umieszczonych w odgiętych płytach kraty. Z przodu tej konstrukcji znajdują się zwykle drzwiczki umieszczone na zawiasach, które uniemożliwiają korzystanie z komputera bez ich otwarcia. Celem wzoru użytkowego jest opracowanie urządzenia zabezpieczającego komputer przed kradzieżą, o lekkiej konstrukcji umożliwiającej użytkownikom korzystanie z komputera bez otwierania i wyjmowania go z urządzenia w czasie normalnej eksploatacji. Według wzoru użytkowego, urządzenie do zabezpieczania komputera przed kradzieżą, w postaci ażurowej konstrukcji w której podstawie znajdują się otwory dla śrub, charakteryzuje się tym, że ażurowa konstrukcja urządzenia ma postać układu pionowych i poziomych płaskowników, które połączone są z dnem. Pionowe płaskowniki czołowe zamocowane są szerszą stroną wzdłuż boków obudowy komputera. Urządzenie ma od strony czołowej właz, zaś zewnętrzne krawędzie tych płaskowników czołowych zaopatrzone są w wysunięte z obu stron występy ryglowe. Pomiędzy tymi występami ryglowymi zamocowany jest próg wyposażony w zamek. Natomiast pionowe płaskowniki tylne zamocowane są szerszą stroną z tyłu obudowy komputera. Tetylne pionowe płaskowniki usytuowane są wzdłuż pionowych

3 2 krawędzi bocznych ze śrubami montażowymi tylnej ściany obudowy komputera. W urządzeniu według wzoru użytkowego, próg wyposażony jest wewnątrz w przesuwny rygiel osadzony w położeniu roboczym w prostokątnym otworze w występie ryglowym z jednej strony urządzenia. Z drugiej strony urządzenia, próg ma rygiel stały osadzony w okrągłym otworze znajdującym się w występie ryglowym po drugiej stronie czołowego włazu urządzenia. Do dna urządzenia zamocowane są płaskowniki, w których znajdują się otwory pod wkręty. Urządzenie według wzoru użytkowego umożliwia zamocowanie wkrętami do podłoża, wsunięcie do wnętrza obudowy komputera i późniejszą eksploatację komputera zamkniętego progiem, wewnątrz urządzenia. Ażurowa konstrukcja urządzenia pozwala mieć dostęp do ściany czołowej komputera, a także do ściany tylnej, dla podłączenia urządzeń peryferyjnych. Zaryglowanie progu w obu bocznych występach ryglowych, zabezpiecza komputer przed wysunięciem, a także uniemożliwia dostęp do wkrętów mocujących urządzenie do podłoża i uniemożliwia dostęp do wkrętów konstrukcyjnych samej obudowy komputera. Przedmiot wzoru użytkowego pokazano na rysunku, na którym: fig. 1 - przedstawia urządzenie w widoku perspektywicznym, przygotowane do włożenia komputera i ze zdemontowanym progiem włazu, fig. 2 - przedstawia urządzenie w widoku perspektywicznym, w położeniu właściwym dla komputera wsuniętego, z pokazaniem włazu zabezpieczonego progiem, fig. 3 - przedstawia przekrój A-A przez próg urządzenia, fig. 4 - przedstawia przekrój B-B przez dno ramy urządzenia z uwidocznieniem wkrętów mocujących urządzenie do podłoża. Urządzenie do zabezpieczania komputera kradzieżą stanowi ażurową sześcienną konstrukcję utworzoną z poziomych i pionowych płaskowników 1,4,15, połączonych z dnem. Wewnętrzna przestrzeń 2 urządzenia jest dostosowana do zewnętrznych gabarytów komputera. Od strony czołowej ażurowa konstrukqa urządzenia posiada właz 3. Przestrzeń 2 wewnętrzna urządzenia ograniczona jest pionowymi płaskownikami 4 usytuowanymi szerszą stroną z boków obudowy komputera. Zewnętrzne krawędzie 5_ pionowych płaskowników 4 są

4 3 zaopatrzone w występ ryglowy lewy 6 oraz w występ ryglowy prawy 7. Pomiędzy tymi występami zamocowany jest próg 8 zaopatrzony w zamek kluczowy 9. Ruchomy rygiel 10 zamka 9 jest wysuwnie osadzony w prostokątnym otworze 11 znajdującym się w występie ryglowym lewym 6. Z drugiej strony do progu 8 zamocowany jest rygiel stały 12 umieszczony w otworze okrągłym T3 znajdującym się w prawym występie ryglowym 7. Wewnętrzna krawędź 14 progu 8 przylega do zewnętrznych krawędzi 5 pionowych płaskowników 4. W tylnej części ażurowej konstrukcji urządzenia zamocowane są płaskowniki pionowe 15. Ponadto te krawędzie 16 pionowych płaskowników 15 usytuowane są wzdłuż pionowych krawędzi tylnych ze śrubami montażowymi tylnej ściany obudowy komputera. Odstęp pomiędzy krawędziami 16 pionowych płaskowników tylnych 15 wystarcza do wyprowadzenia i udostępnienia dojścia do gniazd wtykowych układu zasilania komputera w przestrzeni J/7. Dolną część konstrukcji stanowi dno 18 wykonane z blachy, do którego zamocowane są dwa płaskowniki. W tych płaskownikach nawiercone są otwory 19 pod gwintowane wkręty 20 mocowane w gwintowanych oprawach 21 przytwierdzających dno do podłoża 22. Wkręty 20 są wpuszczone w otwory 19. Po włożeniu komputera do włazujfprzylega on do podłoża i zasłania wkręty. Płaskowniki ażurowej konstrukcji urządzenia są wykonane z blachy stalowej i pomalowane. GAWERSKI, Sp. z o. o. Gdańsk Pełnomocnik: mgr im. MceKCzabąjski RZECZiyfl PATENTOWY 1808 TraseTbiuro patentowe Jacek Czabajski Gdańsk.ul.Piecewska 27 tel./fax (+48 58) '

5 Zastrzeżenia ochronne. 1. Urządzenie do zabezpieczania komputera przed kradzieżą, w postaci ażurowej konstrukcji w której podstawie znajdują się otwory dla śrub, znamienne tym, że ażurowa konstrukcja urządzenia ma postać układu pionowych i poziomych płaskowników AA 15/, które połączone są z dnem A8/, przy czym pionowe płaskowniki czołowe IAl zamocowane są szerszą stroną wzdłuż boków obudowy komputera, oraz urządzenie ma od strony czołowej właz 131, zaś zewnętrzne krawędzie tych płaskowników IAl zaopatrzone są w wysunięte z obu stron występy ryglowe /6,7/ i pomiędzy tymi występami ryglowymi /6,7/ zamocowany jest próg /8/ wyposażony w zamek /9/, a ponadto pionowe płaskowniki tylne /15/ zamocowane są szerszą stroną z tyłu obudowy komputera, zaś te tylne pionowe płaskowniki 715/ usytuowane są wzdłuż pionowych krawędzi bocznych ze śrubami montażowymi tylnej ściany obudowy komputera. 2. Urządzenie według zastrz. 1, znamienne tym, że próg /8/ wyposażony jest wewnątrz w przesuwny rygiel 110/ osadzony w położeniu roboczym w prostokątnym otworze /li/ w występie ryglowym 161 z jednej strony urządzenia, a z drugiej strony próg /8/ ma rygiel stały /l2/ osadzony w okrągłym otworze /l 3/ znajdującym się w występie ryglowym IV po drugiej stronie czołowego włazumrządzenia. 3. Urządzenie według zastrz. 1, znamienne tym, że do dna /l 8/ zamocowane są płaskowniki, w których znajdują się otwory 1191 pod wkręty /20A GAWERSKI Sp. z o.o. Gdańsk Pełnomocnik: TraseTbiuro patentowe Jacek Czabajski 80-2S8 Gdańsk.ul.Plecewska 27 tel./fax (+48 58) mgr im. RZECZKI KI 1803 <Lk Czabajski PATENTÓW/

6 5 7 5 O S V Fig. 2 Fig.1 O 9XVb ręcznik Patentowy.*.;;cEi.ARiA?.s*'L^OWA ^ ijf in*. Cecyio Warowna ' ":-^!r?^ylc^v^%^ ' J
