1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej OPIS OCHRONNY PL WZORU UŻYTKOWEGO Y1 f2n Numer zgłoszenia: Data zgłoszenia: Intel7: A61H 3/00 Urządzenie wspomagające chód osób niepełnosprawnych (43) Zgłoszenie ogłoszono: BUP 21/02 (73) Uprawniony z prawa ochronnego: Politechnika Warszawska, Warszawa, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 11/05 (72) Twórcawzoru użytkowego: Michał Komorowski, Warszawa, PL Jarosław Sotomski, Warszawa, PL Bogdan Szymczak, Warszawa, PL o l-h Ph

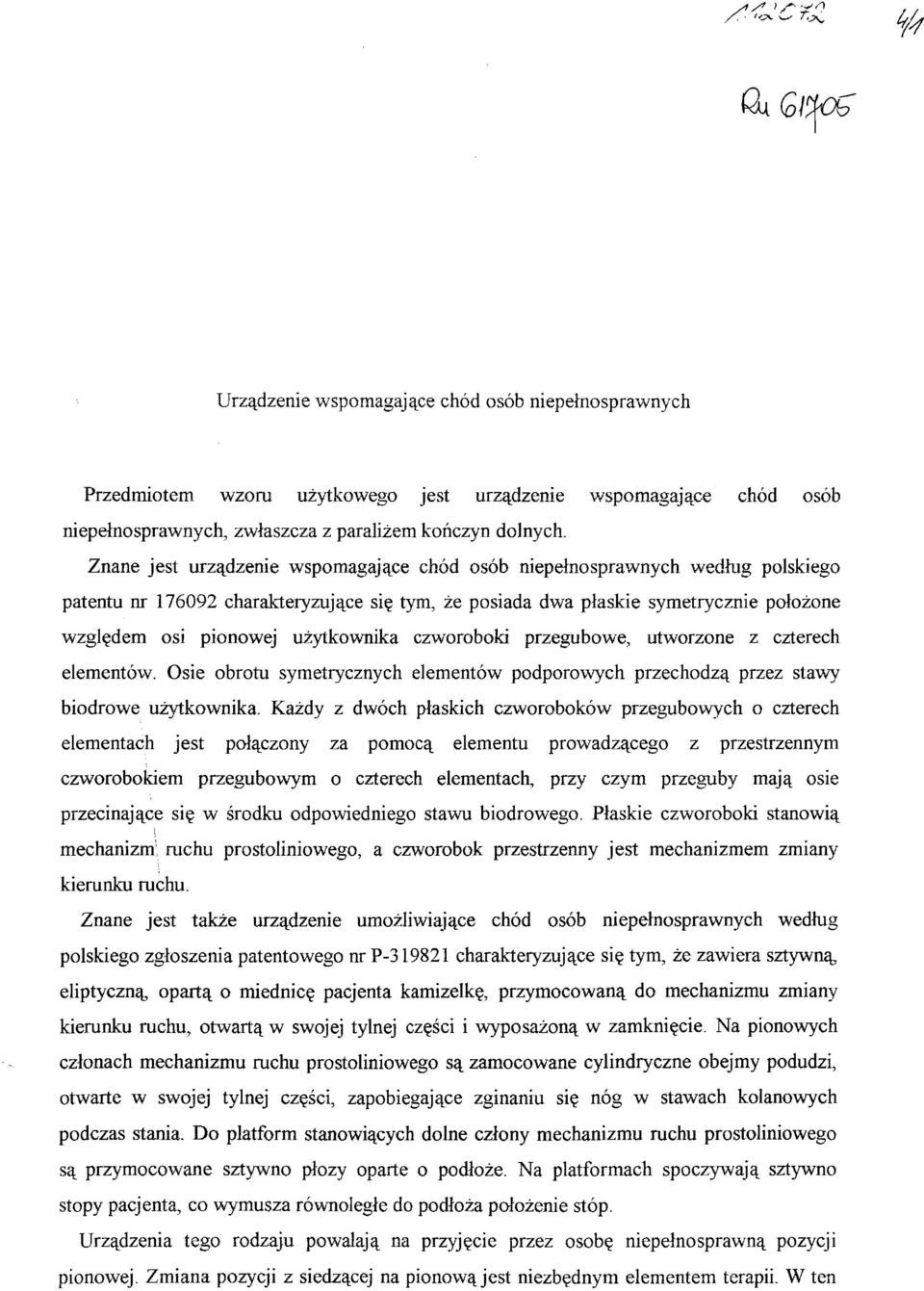

2 QxGiyob Urządzenie wspomagające chód osób niepełnosprawnych Przedmiotem wzoru użytkowego jest urządzenie wspomagające chód osób niepełnosprawnych, zwłaszcza z paraliżem kończyn dolnych. Znane jest urządzenie wspomagające chód osób niepełnosprawnych według polskiego patentu nr charakteryzujące się tym, że posiada dwa płaskie symetrycznie położone względem osi pionowej użytkownika czworoboki przegubowe, utworzone z czterech elementów. Osie obrotu symetrycznych elementów podporowych przechodzą przez stawy biodrowe użytkownika. Każdy z dwóch płaskich czworoboków przegubowych o czterech elementach jest połączony za pomocą elementu prowadzącego z przestrzennym czworobokiem przegubowym o czterech elementach, przy czym przeguby mają osie przecinające się w środku odpowiedniego stawu biodrowego. Płaskie czworoboki stanowią mechanizm ruchu prostoliniowego, a czworobok przestrzenny jest mechanizmem zmiany kierunku ruchu. Znane jest także urządzenie umożliwiające chód osób niepełnosprawnych według polskiego zgłoszenia patentowego nr P charakteryzujące się tym, że zawiera sztywną, eliptyczną, opartą o miednicę pacjenta kamizelkę, przymocowaną do mechanizmu zmiany kierunku ruchu, otwartą w swojej tylnej części i wyposażoną w zamknięcie. Na pionowych członach mechanizmu ruchu prostoliniowego są zamocowane cylindryczne obejmy podudzi, otwarte w swojej tylnej części, zapobiegające zginaniu się nóg w stawach kolanowych podczas stania. Do platform stanowiących dolne człony mechanizmu ruchu prostoliniowego są przymocowane sztywno płozy oparte o podłoże. Na platformach spoczywają sztywno stopy pacjenta, co wymusza równoległe do podłoża położenie stóp. Urządzenia tego rodzaju powalają na przyjęcie przez osobę niepełnosprawną pozycji pionowej. Zmiana pozycji z siedzącej na pionową jest niezbędnym elementem terapii. W ten

3 2 sposób zapobiega się degeneracji organów wewnętrznych, odwapnieniu kości i zrostom w stawach, powstawaniu odleżyn, a także zapewnia się lepszą pracę serca, ukrwienie mózgu i tkanek. Jednak, aby urządzenia te spełniały swoje zadanie, użytkownik powinien przebywać w nich minimum dwie godziny dziennie. Możliwość racjonalnego wykorzystania czasu jest dla pacjenta przebywającego w urządzeniu ograniczona. Urządzenie wspomagające chód osób niepełnosprawnych według wzoru użytkowego posiada dwa płaskie symetrycznie położone względem osi pionowej użytkownika czworoboki przegubowe stanowiące mechanizm ruchu prostoliniowego i połączone z nimi dwa mechanizmy zmiany kierunku ruchu. Urządzenie wyposażone jest w kamizelkę przymocowaną do mechanizmów zmiany kierunku ruchu, dwie obejmy podudzi zamocowane na pionowych członach mechanizmu ruchu prostoliniowego, dwie rękojeści napędowe połączone z mechanizmami ruchu prostoliniowego, dwie platformy stóp stanowiące dolne człony mechanizmów ruchu prostoliniowego oraz przymocowane do platform płozy. Urządzenie według wzoru charakteryzuje się tym, że wyposażone jest w poziomy, składany blat połączony z przednią częścią kamizelki. Blat może być zamocowany rozłącznie. Przedmiot wzoru użytkowego jest uwidoczniony na rysunku, na którym fig. 1 przedstawia urządzenie według wzoru w widoku z boku, a fig. 2 urządzenie w widoku z przodu. Urządzenie zawiera sztywną kamizelkę 1 opasującą korpus użytkownika, przymocowaną do mechanizmów zmiany kierunku ruchu 2. Do mechanizmów 2 są przyłączone pionowe mechanizmy ruchu prostoliniowego 4 połączone z rękojeściami napędowymi 3, przy pomocy których jest realizowany ręczny napęd. Kamizelka 1 jest w swej tylnej części otwarta, co umożliwia samodzielne wejście w nią pacjenta wprost ze stojącego za urządzeniem wózka inwalidzkiego. Po przyjęciu przez pacjenta pozycji wyprostowanej, jego korpus jest unieruchamiany względem kamizelki l za pomocą zamknięcia 5. Dodatkowo do przedniej części kamizelki I przymocowany jest poziomy składany blat 6. Na pionowych członach mechanizmów ruchu prostoliniowego 4 zamocowane są obejmy 7 podudzi, zapobiegające zginaniu się nóg w stawach kolanowych podczas stania. Do platform 8 stóp zamocowane są oparte o podłoże płozy 9 stabilizujące w pozycji pionowej pacjenta wraz z urządzeniem. Chodzenie w urządzeniu polega na rozkołysaniu go na boki tułowiem i spowodowanie w ten sposób naprzemiennego odrywania się płóz 9 od podłoża. W momencie, gdy jedna z płóz jest oderwana od podłoża, pacjent przesuwa ją do przodu wraz z nogą spoczywającą na platformie, wykonując krok naprzód. Podczas tego ruchu pacjent może też wychylić nogę wokół osi wykonując obrót. Ruch w przód lub w tył oraz ruch obrotowy uzyskuje się poprzez

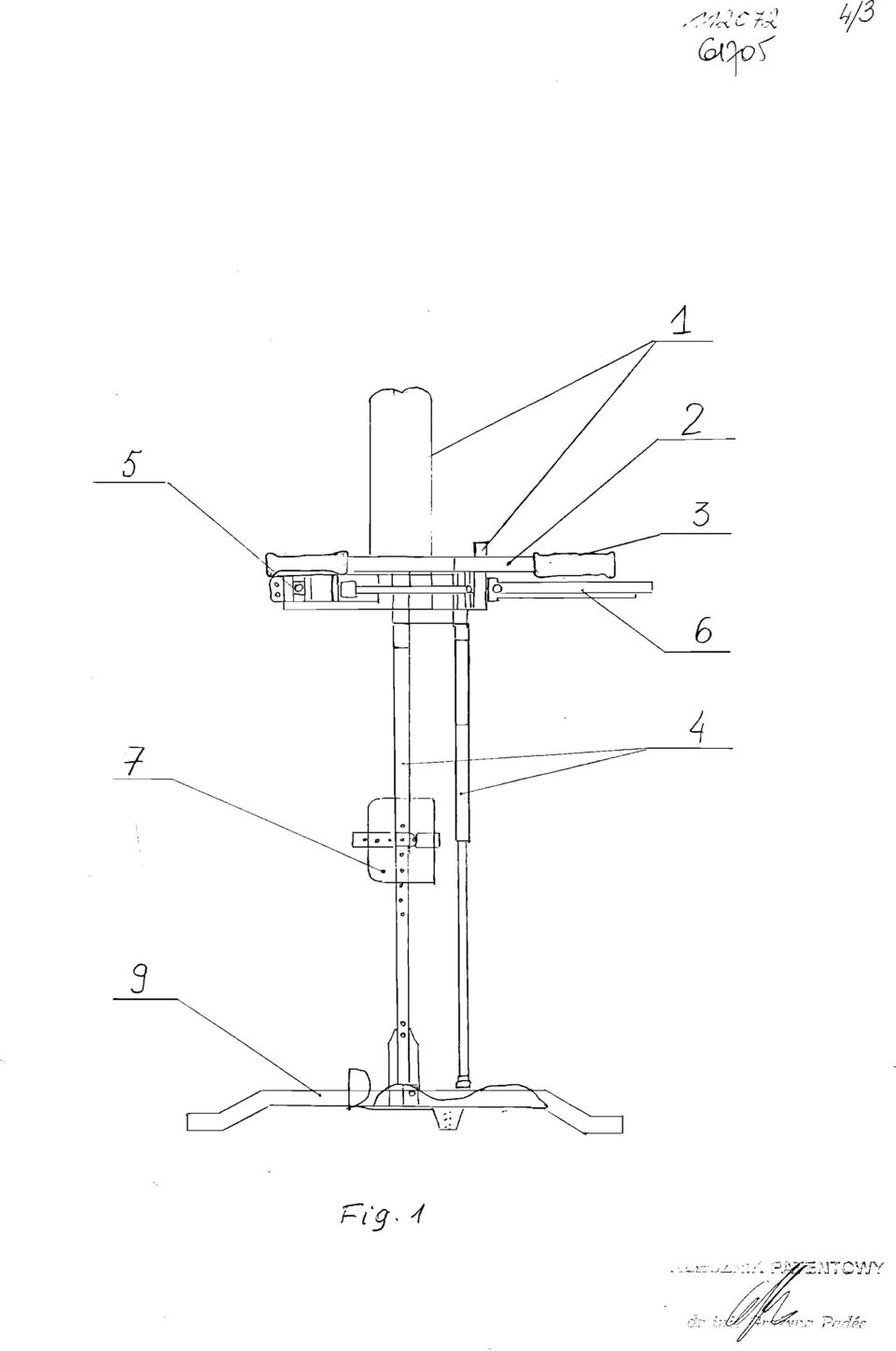

4 J pociąganie za odpowiednią rękojeść napędową 3 we właściwym kierunku. Podczas przebywania w urządzeniu pacjent może wykorzystywać blat 6, umieszczając na nim książki, przybory do pisania, komputer, zabawki itp. Zaletą urządzenia jest umożliwienie racjonalnego wykorzystania czasu pacjenta podczas korzystania z urządzenia.

5 ^ Zastrzeżenia ochronne 1. Urządzenie wspomagające chód osób niepełnosprawnych posiadające dwa płaskie symetrycznie położone względem osi pionowej użytkownika czworoboki przegubowe stanowiące mechanizm ruchu prostoliniowego i połączone z nimi dwa mechanizmy zmiany kierunku ruchu, wyposażone w kamizelkę przymocowaną do mechanizmów zmiany kierunku ruchu, dwie obejmy podudzi zamocowane na pionowych członach mechanizmów ruchu prostoliniowego, dwie rękojeści napędowe połączone z mechanizmami ruchu prostoliniowego, dwie platformy stóp stanowiące dolne człony mechanizmów ruchu prostoliniowego oraz przymocowane do platform dwie płozy, znamienne tym, że wyposażone jest w poziomy, składany blat (6) połączony z przednią częścią kamizelki (f). 2. Urządzenie według za/strz. 1, znamienne tym, że blat (6) umocowany jest rozłącznie.

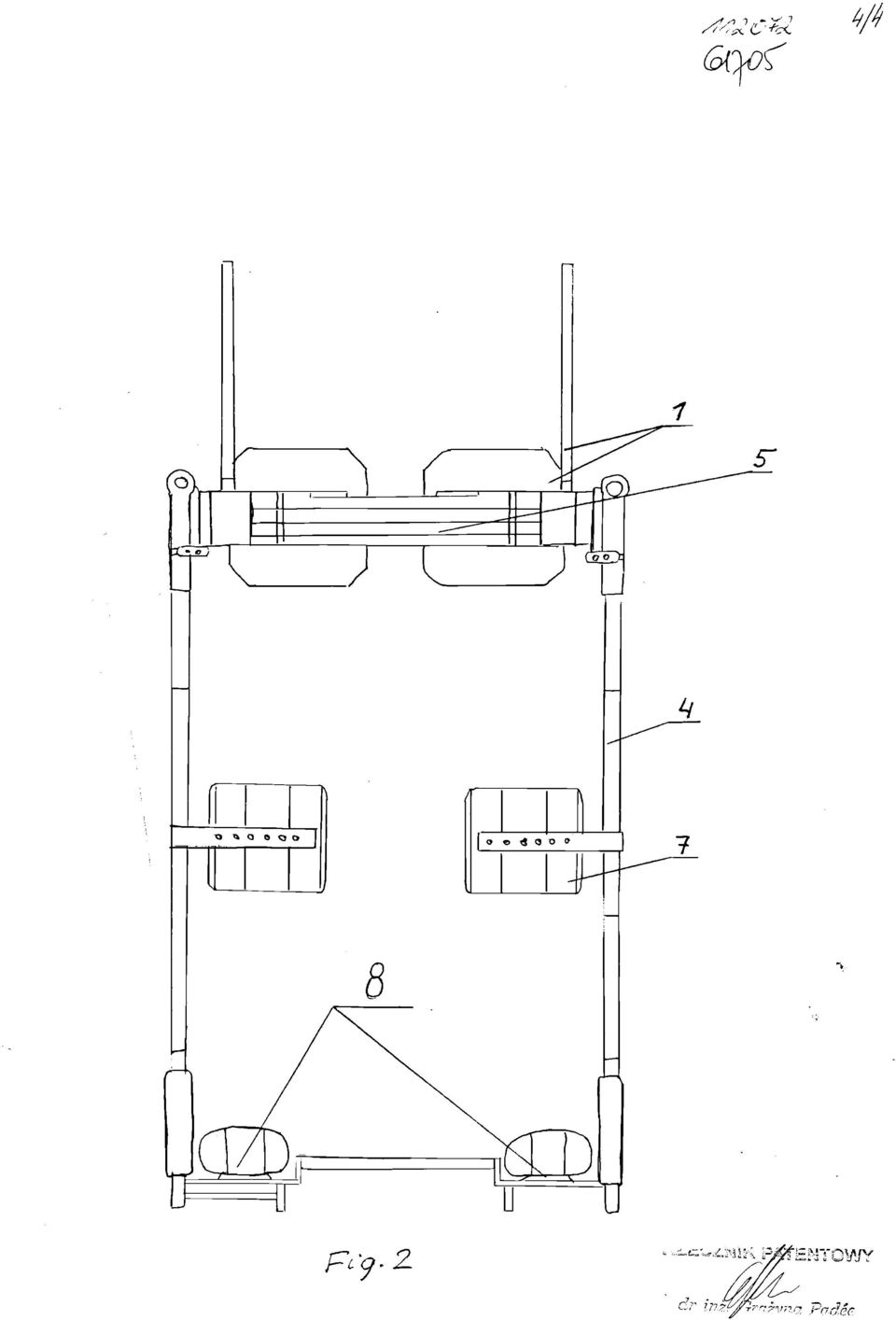

6 FCg> 4 ii/3
