1 CZĘŚĆ II OPIS PRZEDMIOTU ZAMÓWIENIA Strona 1 z 6

2 Wymagania na dostawę, instalację, uruchomienie i integrację z istniejącym systemem zarządzania, redundantnego zestawu urządzeń DWDM w relacji CPD Konstancin- Jeziorna CPD Mysia. Niniejsze wymagania dotyczą dostawy, instalacji, uruchomienia i integracji z istniejącym systemem zarządzania, światłowodowych urządzeń teletransmisyjnych DWDM, pracujących na potrzeby technologicznej sieci teletransmisyjnej PSE S.A. Dostarczane urządzenia DWDM jako medium transmisyjne będą wykorzystywały parę (2J) jednomodowych włókien światłowodowych typu G.652 w relacji CPD Konstancin-Jeziorna CPD Mysia o sumarycznej długości nie większej niż 60 km, które zapewni Zamawiający. Konfigurację podstawową urządzeń DWDM określono w części Wymagania techniczne. Wymagania ogólne 1. Sumaryczna cena oferowanego rozwiązania musi zawierać koszty: a. dostawy, instalacji i uruchomienia urządzeń DWDM w lokalizacjach CPD Konstancin-Jeziorna i CPD Mysia zgodnie z kompletacją urządzeń przedstawioną w części Wymagania techniczne, b. dostawy i instalacji dwóch szaf telekomunikacyjnych na potrzeby instalacji w/w urządzeń o wymiarach 600x600 45U, każda wyposażona w cokół i panel wentylatorów z termostatem wraz z zabudową istniejących zakończeń kabli światłowodowych, c. kompletu patchcord ów optycznych (typy złączy optycznych zostaną określone na etapie Projektu Wykonawczego), d. redundantnego zasilenia dostarczonych urządzeń, w tym reorganizacji i przebudowy układu zasilania gwarantowanego 48 V DC w CPD Konstancin- Jeziorna zgodnie z opisem przedstawionym w części Wymagania techniczne e. integracji dostarczanych urządzeń DWDM z istniejącym u Zamawiającego systemem zarządzania (TNM wersja 19.1), w tym komplet niezbędnych licencji, f. wykonania badań i testów transmisyjnych oraz funkcjonalnych, opisanych w Załączniku IV do Umowy, g. materiałów instalacyjnych (kabli, patchcordów, tłumików, łączówek, elementów dystrybucji zasilania) oraz elementów organizacji patchcord ów niezbędnych do uruchomienia dostarczanych urządzeń DWDM, h. udziału Wykonawcy w uruchomieniu na dostarczanym sprzęcie DWDM transmisji technologicznych, i. gwarancji oraz zapewnienia wsparcia technicznego w okresie gwarancyjnym, na warunkach opisanych w pkt Wymagania dotyczące przedmiotu zamówienia: a. dostarczane urządzenia DWDM będą pochodziły z legalnego, autoryzowanego kanału sprzedaży producenta i nie będą posiadać wad prawnych, Strona 2 z 6

3 b. dostarczane urządzenia DWDM będą nowe i będą pochodzić z bieżącej produkcji. Sprzęt musi być wyprodukowany nie wcześniej niż dwanaście miesięcy od daty podpisania Umowy. 3. Wykonawca przed rozpoczęciem instalacji urządzeń zobowiązany będzie uzgodnić z Zamawiającym i dostarczyć w formie elektronicznej (PDF i wersji edytowalnej) i papierowej (w trzech egzemplarzach) Techniczny Projekt Wykonawczy zawierający co najmniej: a. opis techniczny, zawierający m.in. bilans mocy optycznej realizowanego połączenia wykonany w oparciu o rzeczywiste parametry traktu światłowodowego, b. szczegółowe zestawienie materiałów, c. szczegółowy schemat blokowy, d. schematy pomieszczeń z zaznaczonymi miejscami instalacji urządzeń oraz zaznaczonymi trasami kabli światłowodowych i zasilających, e. schematy elewacji szaf, f. rozmieszczenie poszczególnych modułów w urządzeniach DWDM, g. schemat ideowy układu zasilania urządzeń, h. szczegółowy schemat dystrybucji napięcia w szafach DWDM. 4. Po wykonaniu instalacji urządzeń Wykonawca zobowiązany jest wykonać Dokumentację Powykonawczą w formie elektronicznej (PDF i wersji edytowalnej) i papierowej (w trzech egzemplarzach) zawierającą co najmniej: a. wszystkie elementy wymagane w ramach Technicznego Projektu Wykonawczego (pkt. 3 a-h), b. numery seryjne wszystkich dostarczanych modułów wraz z wersjami załadowanego do nich oprogramowania, c. protokoły pomiarów wszystkich portów optycznych, d. schemat blokowy traktu optycznego oraz numery wykorzystanych włókien, e. konfiguracja zdalnego nadzoru urządzeń, f. wypełnioną kartę Oceny testów funkcjonalnych (przedstawioną w Załączniku IV do Umowy Program badań i testów), g. protokoły testów ciągłości uziemienia i rezystancji izolacji. 5. W ramach dostawy Wykonawca zapewni: a. w CPD Konstancin-Jeziorna: dla instalowanego urządzenia DWDM redundantne zasilanie ze wskazanych przez Zamawiającego obwodów rozdzielnic 48VDC, za pomocą dedykowanych, instalowanych w szafie urządzenia DWDM, obudowanych listew dystrybucyjnych (z uwzględnieniem wymagań w pkt. 1d), b. w CPD Mysia: dla instalowanego urządzenia DWDM redundantne zasilanie ze wskazanych przez Zamawiającego obwodów rozdzielnic 48VDC i 230VAC, za pomocą dedykowanych, instalowanych w szafie urządzenia DWDM, obudowanych listew dystrybucyjnych i jednej przetwornicy 230VAC/48VDC, c. montaż istniejących łączników światłowodowych w dostarczanych dla urządzeń DWDM szafach telekomunikacyjnych, d. odpowiednie prowadzenie i organizację okablowania, w tym dedykowane poprzeczki w szafach, prowadzenie poszczególnych patchcord ów optycznych w osobnych, cienkich, trudnopalnych i wzmocnionych peszlach, Strona 3 z 6

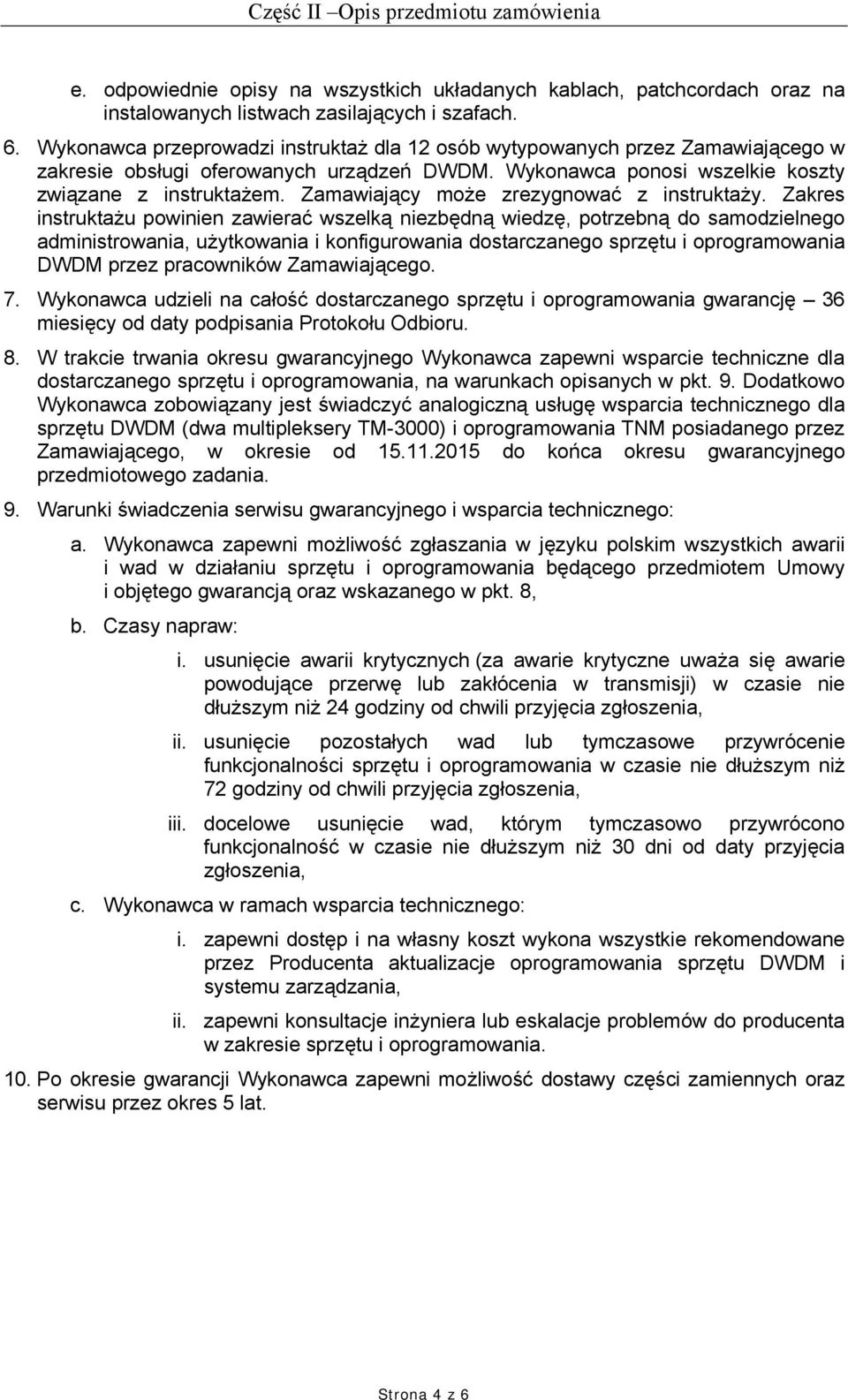

4 e. odpowiednie opisy na wszystkich układanych kablach, patchcordach oraz na instalowanych listwach zasilających i szafach. 6. Wykonawca przeprowadzi instruktaż dla 12 osób wytypowanych przez Zamawiającego w zakresie obsługi oferowanych urządzeń DWDM. Wykonawca ponosi wszelkie koszty związane z instruktażem. Zamawiający może zrezygnować z instruktaży. Zakres instruktażu powinien zawierać wszelką niezbędną wiedzę, potrzebną do samodzielnego administrowania, użytkowania i konfigurowania dostarczanego sprzętu i oprogramowania DWDM przez pracowników Zamawiającego. 7. Wykonawca udzieli na całość dostarczanego sprzętu i oprogramowania gwarancję 36 miesięcy od daty podpisania Protokołu Odbioru. 8. W trakcie trwania okresu gwarancyjnego Wykonawca zapewni wsparcie techniczne dla dostarczanego sprzętu i oprogramowania, na warunkach opisanych w pkt. 9. Dodatkowo Wykonawca zobowiązany jest świadczyć analogiczną usługę wsparcia technicznego dla sprzętu DWDM (dwa multipleksery TM-3000) i oprogramowania TNM posiadanego przez Zamawiającego, w okresie od do końca okresu gwarancyjnego przedmiotowego zadania. 9. Warunki świadczenia serwisu gwarancyjnego i wsparcia technicznego: a. Wykonawca zapewni możliwość zgłaszania w języku polskim wszystkich awarii i wad w działaniu sprzętu i oprogramowania będącego przedmiotem Umowy i objętego gwarancją oraz wskazanego w pkt. 8, b. Czasy napraw: i. usunięcie awarii krytycznych (za awarie krytyczne uważa się awarie powodujące przerwę lub zakłócenia w transmisji) w czasie nie dłuższym niż 24 godziny od chwili przyjęcia zgłoszenia, ii. usunięcie pozostałych wad lub tymczasowe przywrócenie funkcjonalności sprzętu i oprogramowania w czasie nie dłuższym niż 72 godziny od chwili przyjęcia zgłoszenia, iii. docelowe usunięcie wad, którym tymczasowo przywrócono funkcjonalność w czasie nie dłuższym niż 30 dni od daty przyjęcia zgłoszenia, c. Wykonawca w ramach wsparcia technicznego: i. zapewni dostęp i na własny koszt wykona wszystkie rekomendowane przez Producenta aktualizacje oprogramowania sprzętu DWDM i systemu zarządzania, ii. zapewni konsultacje inżyniera lub eskalacje problemów do producenta w zakresie sprzętu i oprogramowania. 10. Po okresie gwarancji Wykonawca zapewni możliwość dostawy części zamiennych oraz serwisu przez okres 5 lat. Strona 4 z 6

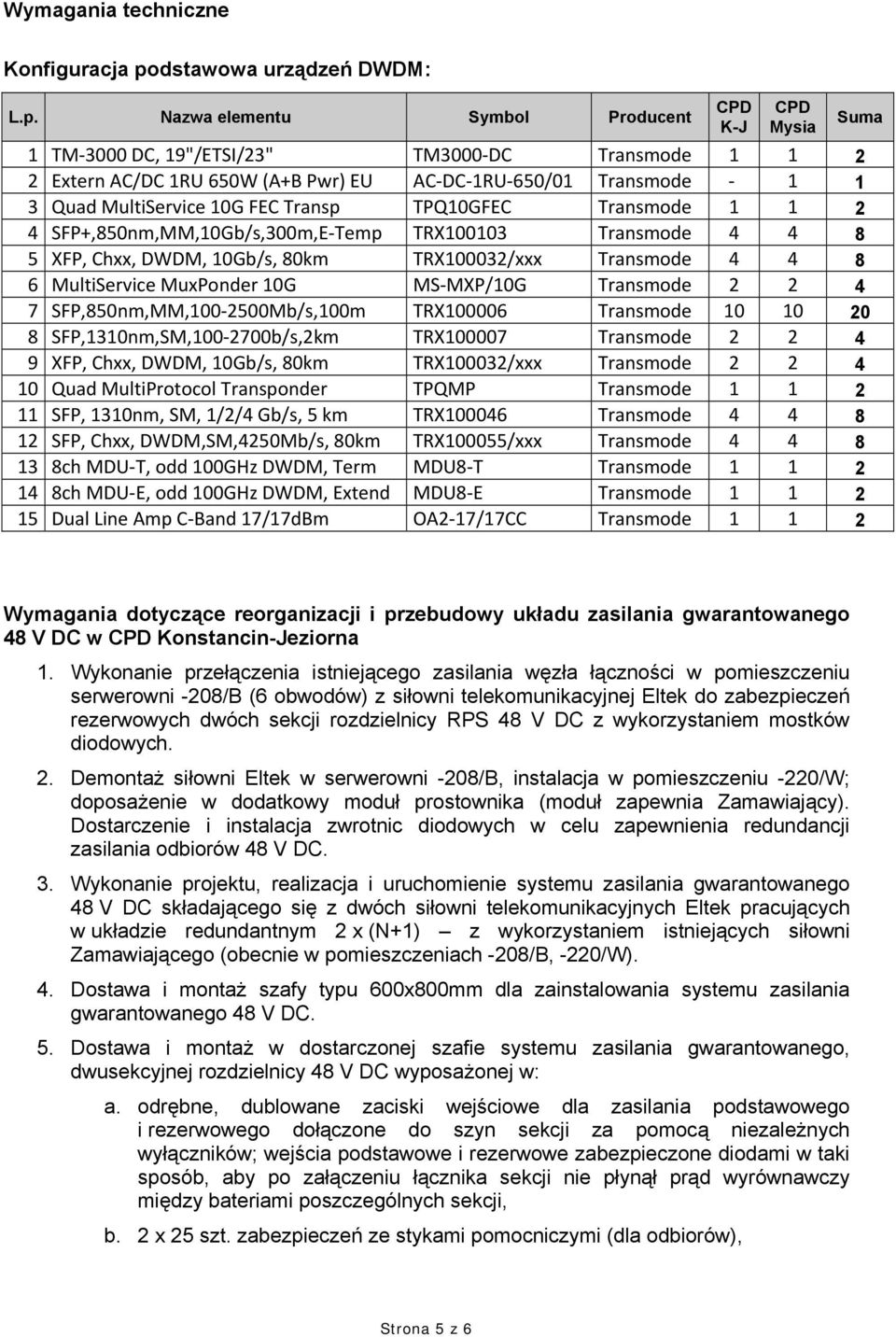

5 Wymagania techniczne Konfiguracja podstawowa urządzeń DWDM: L.p. Nazwa elementu Symbol Producent CPD K-J CPD Mysia 1 TM 3000 DC, 19"/ETSI/23" TM3000 DC Transmode Extern AC/DC 1RU 650W (A+B Pwr) EU AC DC 1RU 650/01 Transmode Quad MultiService 10G FEC Transp TPQ10GFEC Transmode SFP+,850nm,MM,10Gb/s,300m,E Temp TRX Transmode XFP, Chxx, DWDM, 10Gb/s, 80km TRX100032/xxx Transmode MultiService MuxPonder 10G MS MXP/10G Transmode SFP,850nm,MM, Mb/s,100m TRX Transmode SFP,1310nm,SM, b/s,2km TRX Transmode XFP, Chxx, DWDM, 10Gb/s, 80km TRX100032/xxx Transmode Quad MultiProtocol Transponder TPQMP Transmode SFP, 1310nm, SM, 1/2/4 Gb/s, 5 km TRX Transmode SFP, Chxx, DWDM,SM,4250Mb/s, 80km TRX100055/xxx Transmode ch MDU T, odd 100GHz DWDM, Term MDU8 T Transmode ch MDU E, odd 100GHz DWDM, Extend MDU8 E Transmode Dual Line Amp C Band 17/17dBm OA2 17/17CC Transmode Suma Wymagania dotyczące reorganizacji i przebudowy układu zasilania gwarantowanego 48 V DC w CPD Konstancin-Jeziorna 1. Wykonanie przełączenia istniejącego zasilania węzła łączności w pomieszczeniu serwerowni -208/B (6 obwodów) z siłowni telekomunikacyjnej Eltek do zabezpieczeń rezerwowych dwóch sekcji rozdzielnicy RPS 48 V DC z wykorzystaniem mostków diodowych. 2. Demontaż siłowni Eltek w serwerowni -208/B, instalacja w pomieszczeniu -220/W; doposażenie w dodatkowy moduł prostownika (moduł zapewnia Zamawiający). Dostarczenie i instalacja zwrotnic diodowych w celu zapewnienia redundancji zasilania odbiorów 48 V DC. 3. Wykonanie projektu, realizacja i uruchomienie systemu zasilania gwarantowanego 48 V DC składającego się z dwóch siłowni telekomunikacyjnych Eltek pracujących w układzie redundantnym 2 x (N+1) z wykorzystaniem istniejących siłowni Zamawiającego (obecnie w pomieszczeniach -208/B, -220/W). 4. Dostawa i montaż szafy typu 600x800mm dla zainstalowania systemu zasilania gwarantowanego 48 V DC. 5. Dostawa i montaż w dostarczonej szafie systemu zasilania gwarantowanego, dwusekcyjnej rozdzielnicy 48 V DC wyposażonej w: a. odrębne, dublowane zaciski wejściowe dla zasilania podstawowego i rezerwowego dołączone do szyn sekcji za pomocą niezależnych wyłączników; wejścia podstawowe i rezerwowe zabezpieczone diodami w taki sposób, aby po załączeniu łącznika sekcji nie płynął prąd wyrównawczy między bateriami poszczególnych sekcji, b. 2 x 25 szt. zabezpieczeń ze stykami pomocniczymi (dla odbiorów), Strona 5 z 6

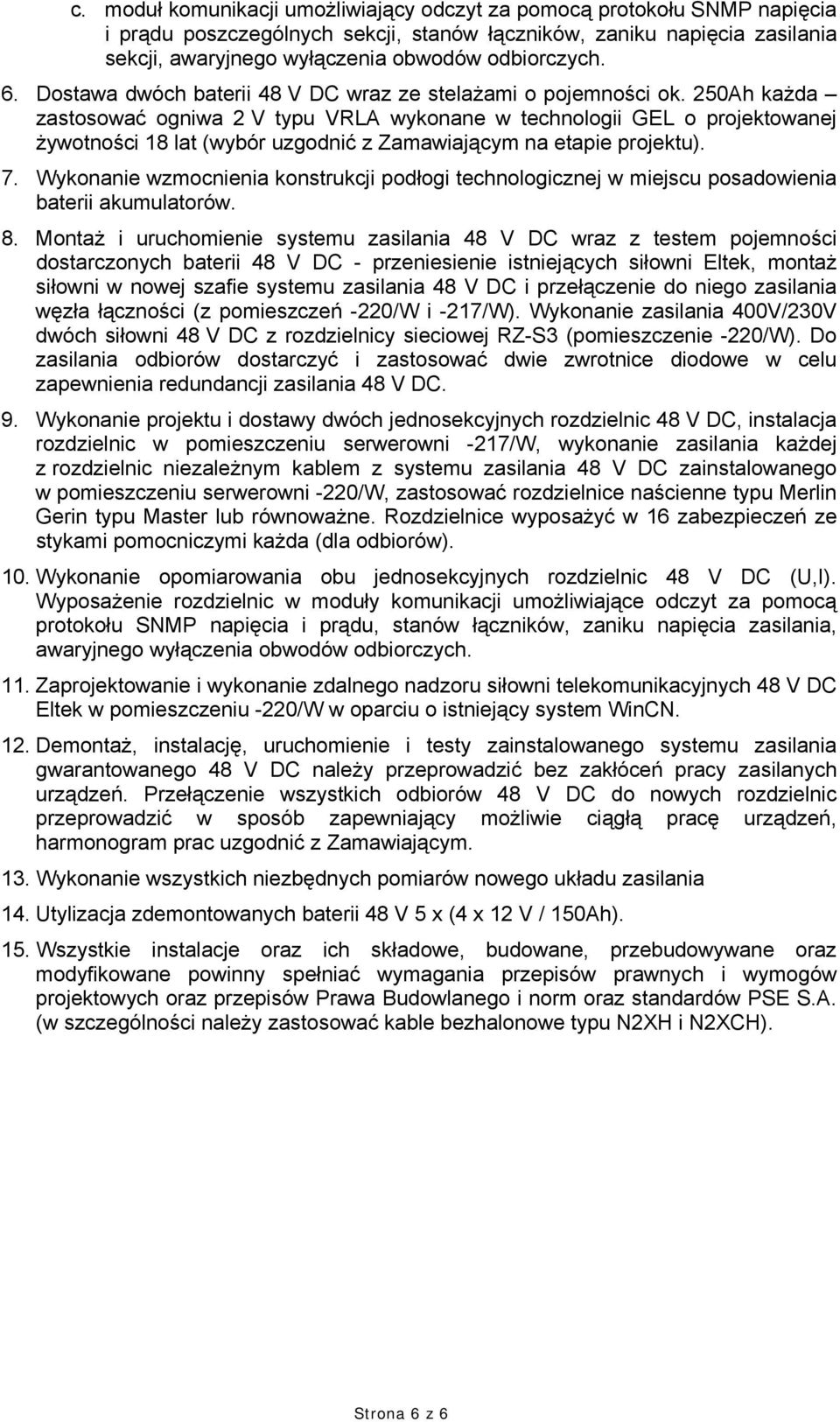

6 c. moduł komunikacji umożliwiający odczyt za pomocą protokołu SNMP napięcia i prądu poszczególnych sekcji, stanów łączników, zaniku napięcia zasilania sekcji, awaryjnego wyłączenia obwodów odbiorczych. 6. Dostawa dwóch baterii 48 V DC wraz ze stelażami o pojemności ok. 250Ah każda zastosować ogniwa 2 V typu VRLA wykonane w technologii GEL o projektowanej żywotności 18 lat (wybór uzgodnić z Zamawiającym na etapie projektu). 7. Wykonanie wzmocnienia konstrukcji podłogi technologicznej w miejscu posadowienia baterii akumulatorów. 8. Montaż i uruchomienie systemu zasilania 48 V DC wraz z testem pojemności dostarczonych baterii 48 V DC - przeniesienie istniejących siłowni Eltek, montaż siłowni w nowej szafie systemu zasilania 48 V DC i przełączenie do niego zasilania węzła łączności (z pomieszczeń -220/W i -217/W). Wykonanie zasilania 400V/230V dwóch siłowni 48 V DC z rozdzielnicy sieciowej RZ-S3 (pomieszczenie -220/W). Do zasilania odbiorów dostarczyć i zastosować dwie zwrotnice diodowe w celu zapewnienia redundancji zasilania 48 V DC. 9. Wykonanie projektu i dostawy dwóch jednosekcyjnych rozdzielnic 48 V DC, instalacja rozdzielnic w pomieszczeniu serwerowni -217/W, wykonanie zasilania każdej z rozdzielnic niezależnym kablem z systemu zasilania 48 V DC zainstalowanego w pomieszczeniu serwerowni -220/W, zastosować rozdzielnice naścienne typu Merlin Gerin typu Master lub równoważne. Rozdzielnice wyposażyć w 16 zabezpieczeń ze stykami pomocniczymi każda (dla odbiorów). 10. Wykonanie opomiarowania obu jednosekcyjnych rozdzielnic 48 V DC (U,I). Wyposażenie rozdzielnic w moduły komunikacji umożliwiające odczyt za pomocą protokołu SNMP napięcia i prądu, stanów łączników, zaniku napięcia zasilania, awaryjnego wyłączenia obwodów odbiorczych. 11. Zaprojektowanie i wykonanie zdalnego nadzoru siłowni telekomunikacyjnych 48 V DC Eltek w pomieszczeniu -220/W w oparciu o istniejący system WinCN. 12. Demontaż, instalację, uruchomienie i testy zainstalowanego systemu zasilania gwarantowanego 48 V DC należy przeprowadzić bez zakłóceń pracy zasilanych urządzeń. Przełączenie wszystkich odbiorów 48 V DC do nowych rozdzielnic przeprowadzić w sposób zapewniający możliwie ciągłą pracę urządzeń, harmonogram prac uzgodnić z Zamawiającym. 13. Wykonanie wszystkich niezbędnych pomiarów nowego układu zasilania 14. Utylizacja zdemontowanych baterii 48 V 5 x (4 x 12 V / 150Ah). 15. Wszystkie instalacje oraz ich składowe, budowane, przebudowywane oraz modyfikowane powinny spełniać wymagania przepisów prawnych i wymogów projektowych oraz przepisów Prawa Budowlanego i norm oraz standardów PSE S.A. (w szczególności należy zastosować kable bezhalonowe typu N2XH i N2XCH). Strona 6 z 6
