Część II Opis przedmiotu zamówienia

Transkrypt

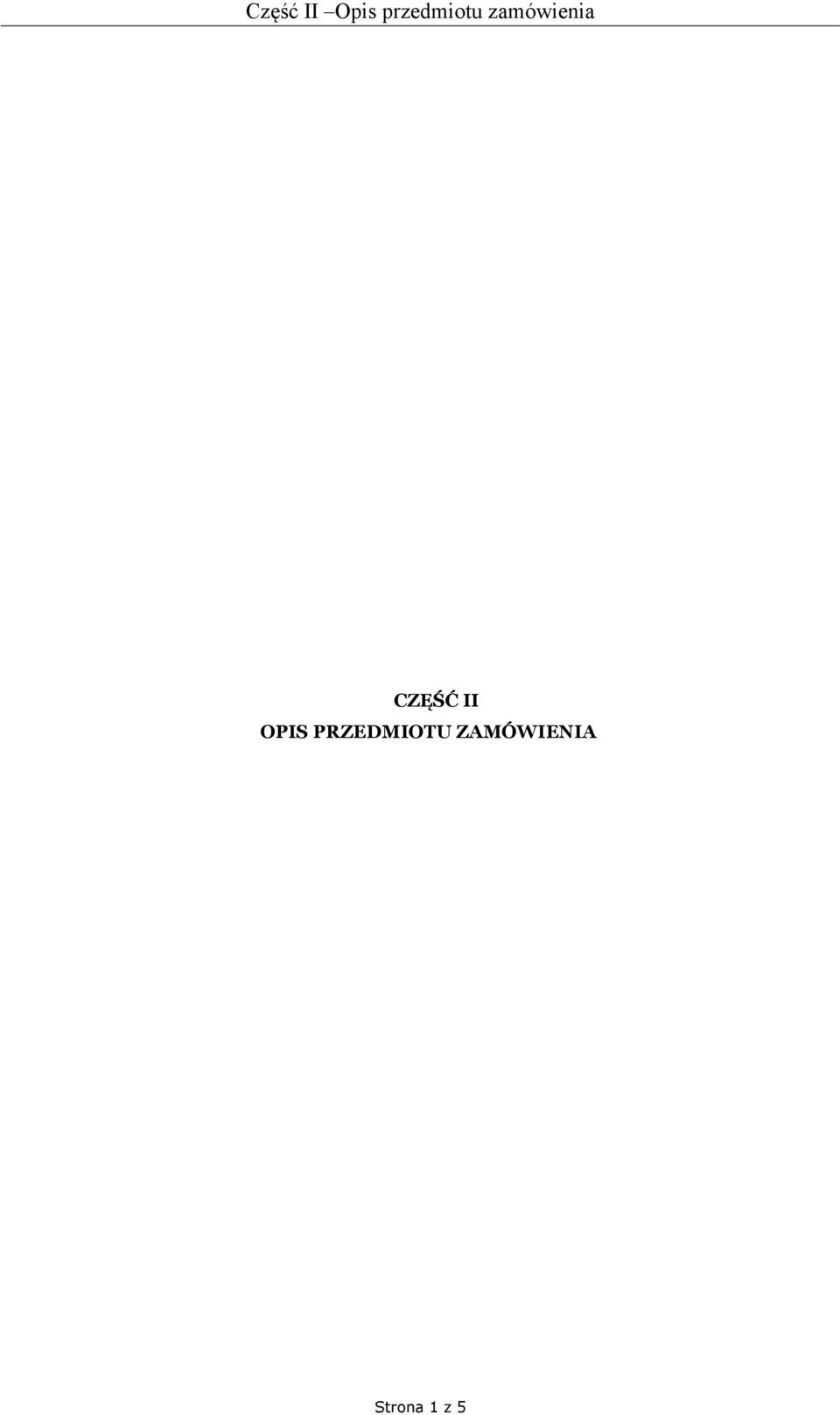

1 CZĘŚĆ II OPIS PRZEDMIOTU ZAMÓWIENIA Strona 1 z 5

2 Wymagania na dostawę, montaż i uruchomienie urządzeń na potrzeby synchronizacji sieci teletransmisyjnej Niniejsze wymagania dotyczą dostawy, montażu i uruchomienia urządzeń systemu synchronizacji pracującego na potrzeby technologicznej sieci teletransmisyjnej PSE S.A. Dostarczane urządzenia (źródła czasu i częstotliwości) muszą zapewniać jakość sygnału według specyfikacji ITU-T G.811 i dyscyplinowane będą do źródeł odniesienia, którymi będą sygnały satelitarne GPS i GLONAS. W ramach realizacji zamówienia Wykonawca wykona także Plan Synchronizacji sieci teletransmisyjnej Zamawiającego, a także dostarczy zestaw terminali serwisowych, mierników i modułów pomiarowych. Konfigurację podstawową dostarczanych urządzeń określono w części B. Wymagania techniczne. A. Wymagania ogólne 1. Przedmiot zamówienia obejmuje: a. dostawę, montaż i uruchomienie dwunastu urządzeń systemu synchronizacji w lokalizacjach Zamawiającego, wynikających z opracowanego i uzgodnionego z Zamawiającym Planu Synchronizacji oraz jedno dodatkowe urządzenie w CPD Konstancin-Jeziorna dla celów laboratoryjnych; urządzenia będą instalowane w istniejących szafach Zamawiającego; wszystkie dostarczane urządzenia muszą spełniać wymagania zawarte w części B. Wymagania techniczne, b. dostawę i instalację anten GPS+GLONAS dla wszystkich dostarczanych urządzeń systemu synchronizacji wraz z kompletem okablowania, c. dostawę trzech mierników sygnałów zegarowych, synchronizujących się z sygnału GPS lub wzorca rubidowego, każdy wyposażony w odpowiednią przenośną antenę GPS, komplet okablowania i futerał ochronny; urządzenia muszą spełniać wymagania zawarte w części B. Wymagania techniczne, d. dostawę jednego wzorca rubidowego dostosowanego do współpracy z w/w miernikami, e. redundantne zasilenia dostarczonych urządzeń synchronizacyjnych ze wskazanych przez Zamawiającego rozdzielnic napięcia 48VDC, f. dostawę siedmiu mobilnych terminali serwisowych umożliwiających lokalną konfigurację dostarczanych urządzeń systemu synchronizacji; urządzenia muszą spełniać wymagania zawarte w części B. Wymagania techniczne, g. dostawę modułów i licencji na potrzeby rozbudowy posiadanej przez Zamawiającego aparatury pomiarowej firmy EXFO, zgodnie z wymaganiami zawartymi w części B. Wymagania techniczne, h. wykonanie badań i testów jakościowych oraz funkcjonalnych, opisanych w Załączniku IV do Umowy, i. dostarczenie nośników instalacyjnych oprogramowania do instalowanych urządzeń, j. materiały instalacyjne (kable, łączówki, elementy dystrybucji zasilania), k. wdrożenie systemu synchronizacji w sieci Zamawiającego, w tym wykonanie połączeń fizycznych dostarczanych urządzeń z urządzeniami teletransmisyjnymi Zamawiającego, udział w rekonfiguracji urządzeń teletransmisyjnych, l. gwarancje oraz zapewnienie wsparcia technicznego w okresie gwarancyjnym, na warunkach opisanych w pkt. 9. Strona 2 z 5

3 2. Wymagania dotyczące przedmiotu zamówienia: a. dostarczane urządzenia będą pochodziły z legalnego, autoryzowanego kanału sprzedaży producenta i nie będą posiadać wad prawnych, b. dostarczane urządzenia będą nowe i będą pochodzić z bieżącej produkcji; sprzęt musi być wyprodukowany nie wcześniej niż dwanaście miesięcy od daty podpisania Umowy, c. wymagane jest dostarczenie, wraz z dostawą urządzeń, szczegółowej dokumentacji technicznej producenta oferowanych produktów potwierdzającej spełnianie wymagań technicznych urządzeń będących przedmiotem zamówienia (Zamawiający dopuszcza w tym przypadku możliwość złożenia dokumentacji w języku angielskim). 3. Wykonawca przed rozpoczęciem instalacji urządzeń zobowiązany będzie uzgodnić z Zamawiającym i dostarczyć w formie elektronicznej (PDF i wersji edytowalnej) i papierowej (w trzech egzemplarzach) Techniczny Projekt Wykonawczy zawierający co najmniej: a. opis techniczny wdrażanego systemu synchronizacji, b. szczegółowe zestawienie materiałów, c. szczegółowy schemat blokowy, d. schematy pomieszczeń z zaznaczonymi miejscami instalacji urządzeń oraz zaznaczonymi trasami kabli sygnałowych (w tym trasy prowadzenia kabli antenowych) i zasilających, e. schematy elewacji szaf, f. schematy przedstawiające miejsce i sposób instalacji anten, g. schematy ideowe układu zasilania urządzeń, h. Plan Synchronizacji sieci teletransmisyjnej Zamawiającego (składającej się z ok. 270 urządzeń SDH) zawierający co najmniej: schemat synchronizacji logiczny i geograficzny sieci; schematy synchronizacji poszczególnych regionów lub ringów; schematy konfiguracji połączeń fizycznych w węzłach wyposażonych w urządzenia synchronizacyjne; konfigurację urządzeń teletransmisyjnych SDH Zamawiającego podłączonych bezpośrednio do urządzeń synchronizacji oraz konfigurację pozostałych urządzeń SDH sieci Zamawiającego w zakresie konfiguracji synchronizacji. 4. Po wykonaniu instalacji urządzeń Wykonawca zobowiązany jest wykonać i dostarczyć Dokumentację Powykonawczą w formie elektronicznej (PDF i wersji edytowalnej) i papierowej (w trzech egzemplarzach) zawierającą co najmniej: a. wszystkie elementy wymagane w ramach Technicznego Projektu Wykonawczego (pkt. 3 a-h), b. numery seryjne wszystkich dostarczanych urządzeń i modułów wraz z wersjami załadowanego do nich oprogramowania, c. protokoły pomiarów wszystkich wyjść zegarowych, d. konfiguracja zdalnego nadzoru urządzeń, e. wypełnioną kartę Oceny testów funkcjonalnych (przedstawioną w Załączniku IV do Umowy Program badań i testów), f. protokoły testów ciągłości uziemienia i rezystancji izolacji. 5. W ramach dostawy Wykonawca zapewni: a. redundantne zasilanie dla instalowanych urządzeń ze wskazanych przez Zamawiającego obwodów rozdzielnic 48VDC, za pomocą dedykowanych, instalowanych w szafie listew dystrybucyjnych, Strona 3 z 5

4 b. montaż anten GPS+GLONAS wraz z instalacją odgromową i redundantnym okablowaniem do pomieszczenia telekomunikacji (miejsca instalacji urządzenia synchronizacji), rozdzielaczem sygnału z anteny, okablowaniem doprowadzającym sygnał synchronizacyjny do urządzeń SDH/PCM w danej lokalizacji, c. odpowiednie opisy na wszystkich układanych kablach oraz na instalowanych listwach zasilających, d. pełną bazę MIB urządzeń systemu synchronizacji. 6. Wykonawca przeprowadzi instruktaż w 2 turach dla co najmniej 12 osób wytypowanych przez Zamawiającego w zakresie obsługi oferowanych urządzeń. Wykonawca ponosi wszelkie koszty związane z instruktażem. Zakres instruktażu musi zawierać wszelką niezbędną wiedzę, potrzebną do samodzielnego administrowania, użytkowania, konfigurowania dostarczanego sprzętu oraz oprogramowania przez pracowników Zamawiającego. 7. Wykonawca udzieli na całość dostarczanego sprzętu i oprogramowania gwarancję 60 miesięcy od daty podpisania Protokołu Odbioru. 8. W trakcie trwania okresu gwarancyjnego Wykonawca zapewni wsparcie techniczne dla dostarczanego sprzętu i oprogramowania, na warunkach opisanych w pkt Warunki świadczenia serwisu gwarancyjnego i wsparcia technicznego: a. Wykonawca zapewni możliwość całodobowego zgłaszania w języku polskim wszystkich awarii i wad w działaniu sprzętu i oprogramowania będącego przedmiotem dostawy i objętego gwarancją, b. Czas naprawy awarii lub wady w działaniu sprzętu lub oprogramowania nie będzie dłuższe niż 72 godziny od chwili przyjęcia zgłoszenia, c. Wykonawca w ramach wsparcia technicznego: i. zapewni dostęp i na własny koszt wykona wszystkie rekomendowane przez producenta aktualizacje oprogramowania sprzętu, ii. zapewni konsultacje inżyniera lub eskalacje problemów do producenta w zakresie sprzętu i oprogramowania. 10. Po okresie gwarancji Wykonawca zapewni możliwość odpłatnej dostawy części zamiennych oraz serwisu przez okres 5 lat. Strona 4 z 5

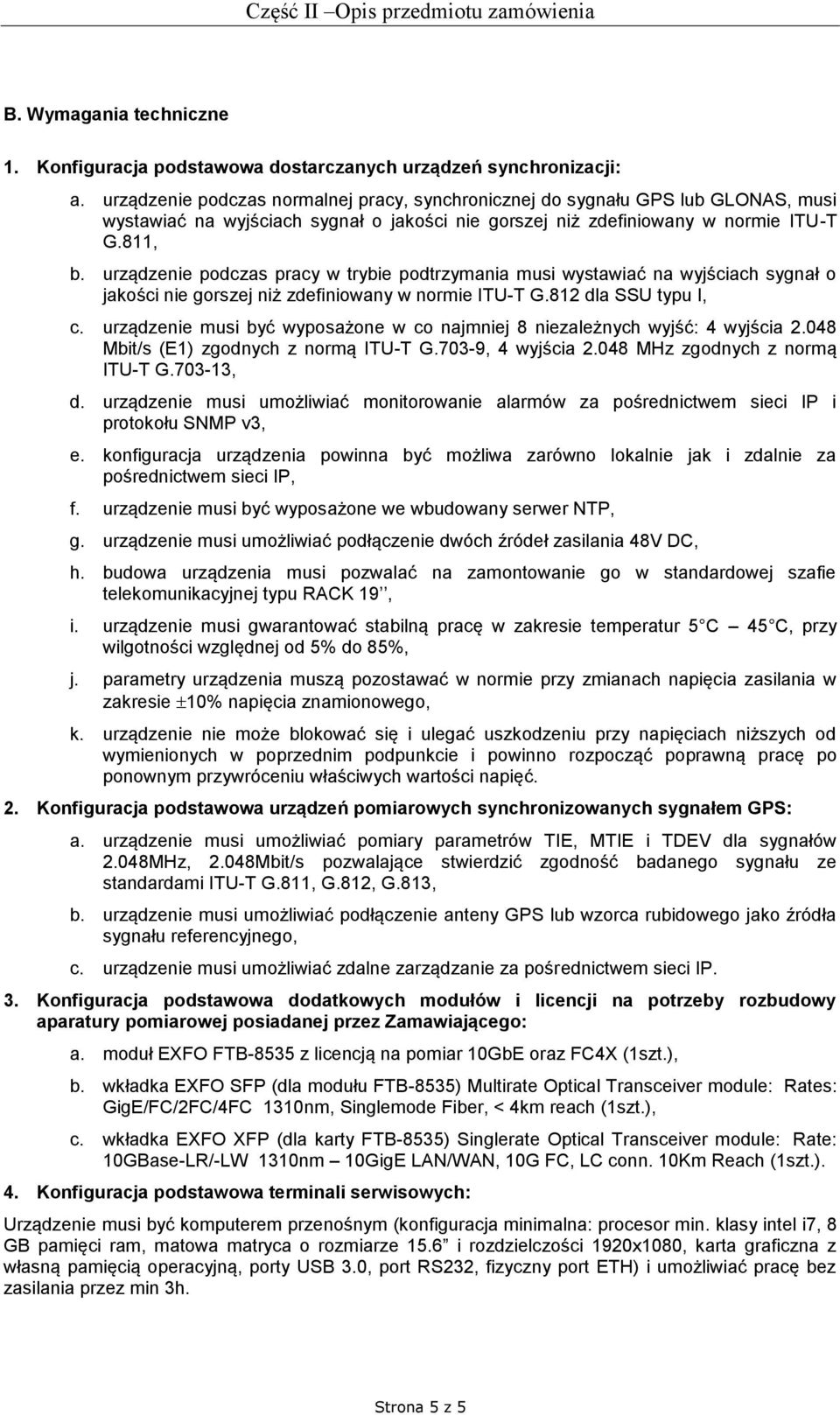

5 B. Wymagania techniczne 1. Konfiguracja podstawowa dostarczanych urządzeń synchronizacji: a. urządzenie podczas normalnej pracy, synchronicznej do sygnału GPS lub GLONAS, musi wystawiać na wyjściach sygnał o jakości nie gorszej niż zdefiniowany w normie ITU-T G.811, b. urządzenie podczas pracy w trybie podtrzymania musi wystawiać na wyjściach sygnał o jakości nie gorszej niż zdefiniowany w normie ITU-T G.812 dla SSU typu I, c. urządzenie musi być wyposażone w co najmniej 8 niezależnych wyjść: 4 wyjścia Mbit/s (E1) zgodnych z normą ITU-T G.703-9, 4 wyjścia MHz zgodnych z normą ITU-T G , d. urządzenie musi umożliwiać monitorowanie alarmów za pośrednictwem sieci IP i protokołu SNMP v3, e. konfiguracja urządzenia powinna być możliwa zarówno lokalnie jak i zdalnie za pośrednictwem sieci IP, f. urządzenie musi być wyposażone we wbudowany serwer NTP, g. urządzenie musi umożliwiać podłączenie dwóch źródeł zasilania 48V DC, h. budowa urządzenia musi pozwalać na zamontowanie go w standardowej szafie telekomunikacyjnej typu RACK 19, i. urządzenie musi gwarantować stabilną pracę w zakresie temperatur 5 C 45 C, przy wilgotności względnej od 5% do 85%, j. parametry urządzenia muszą pozostawać w normie przy zmianach napięcia zasilania w zakresie 10% napięcia znamionowego, k. urządzenie nie może blokować się i ulegać uszkodzeniu przy napięciach niższych od wymienionych w poprzednim podpunkcie i powinno rozpocząć poprawną pracę po ponownym przywróceniu właściwych wartości napięć. 2. Konfiguracja podstawowa urządzeń pomiarowych synchronizowanych sygnałem GPS: a. urządzenie musi umożliwiać pomiary parametrów TIE, MTIE i TDEV dla sygnałów 2.048MHz, 2.048Mbit/s pozwalające stwierdzić zgodność badanego sygnału ze standardami ITU-T G.811, G.812, G.813, b. urządzenie musi umożliwiać podłączenie anteny GPS lub wzorca rubidowego jako źródła sygnału referencyjnego, c. urządzenie musi umożliwiać zdalne zarządzanie za pośrednictwem sieci IP. 3. Konfiguracja podstawowa dodatkowych modułów i licencji na potrzeby rozbudowy aparatury pomiarowej posiadanej przez Zamawiającego: a. moduł EXFO FTB-8535 z licencją na pomiar 10GbE oraz FC4X (1szt.), b. wkładka EXFO SFP (dla modułu FTB-8535) Multirate Optical Transceiver module: Rates: GigE/FC/2FC/4FC 1310nm, Singlemode Fiber, < 4km reach (1szt.), c. wkładka EXFO XFP (dla karty FTB-8535) Singlerate Optical Transceiver module: Rate: 10GBase-LR/-LW 1310nm 10GigE LAN/WAN, 10G FC, LC conn. 10Km Reach (1szt.). 4. Konfiguracja podstawowa terminali serwisowych: Urządzenie musi być komputerem przenośnym (konfiguracja minimalna: procesor min. klasy intel i7, 8 GB pamięci ram, matowa matryca o rozmiarze 15.6 i rozdzielczości 1920x1080, karta graficzna z własną pamięcią operacyjną, porty USB 3.0, port RS232, fizyczny port ETH) i umożliwiać pracę bez zasilania przez min 3h. Strona 5 z 5
