CZĘŚĆ II OPIS PRZEDMIOTU ZAMÓWIENIA

Transkrypt

1 CZĘŚĆ II OPIS PRZEDMIOTU ZAMÓWIENIA 1

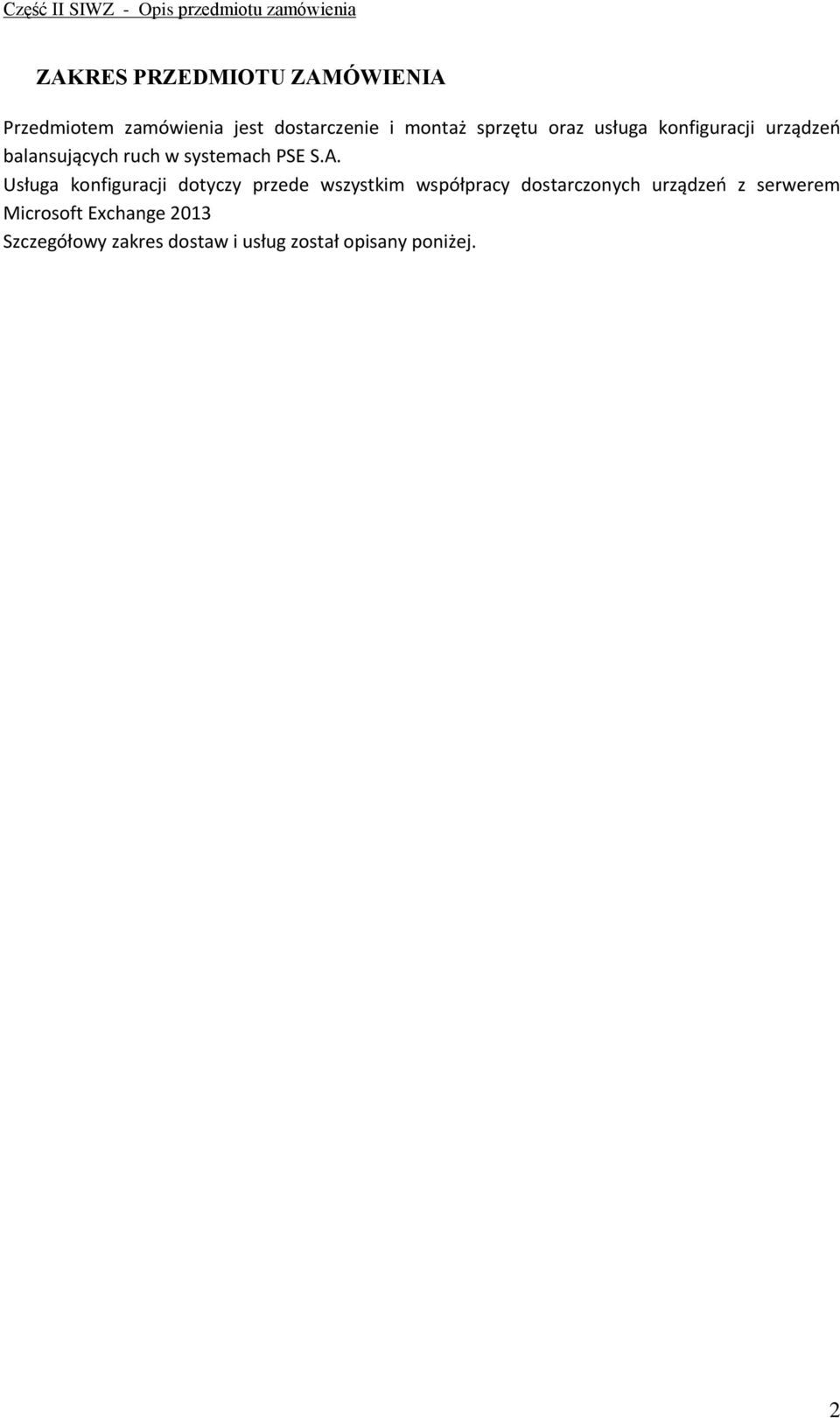

2 ZAKRES PRZEDMIOTU ZAMÓWIENIA Przedmiotem zamówienia jest dostarczenie i montaż sprzętu oraz usługa konfiguracji urządzeń balansujących ruch w systemach PSE S.A. Usługa konfiguracji dotyczy przede wszystkim współpracy dostarczonych urządzeń z serwerem Microsoft Exchange 2013 Szczegółowy zakres dostaw i usług został opisany poniżej. 2

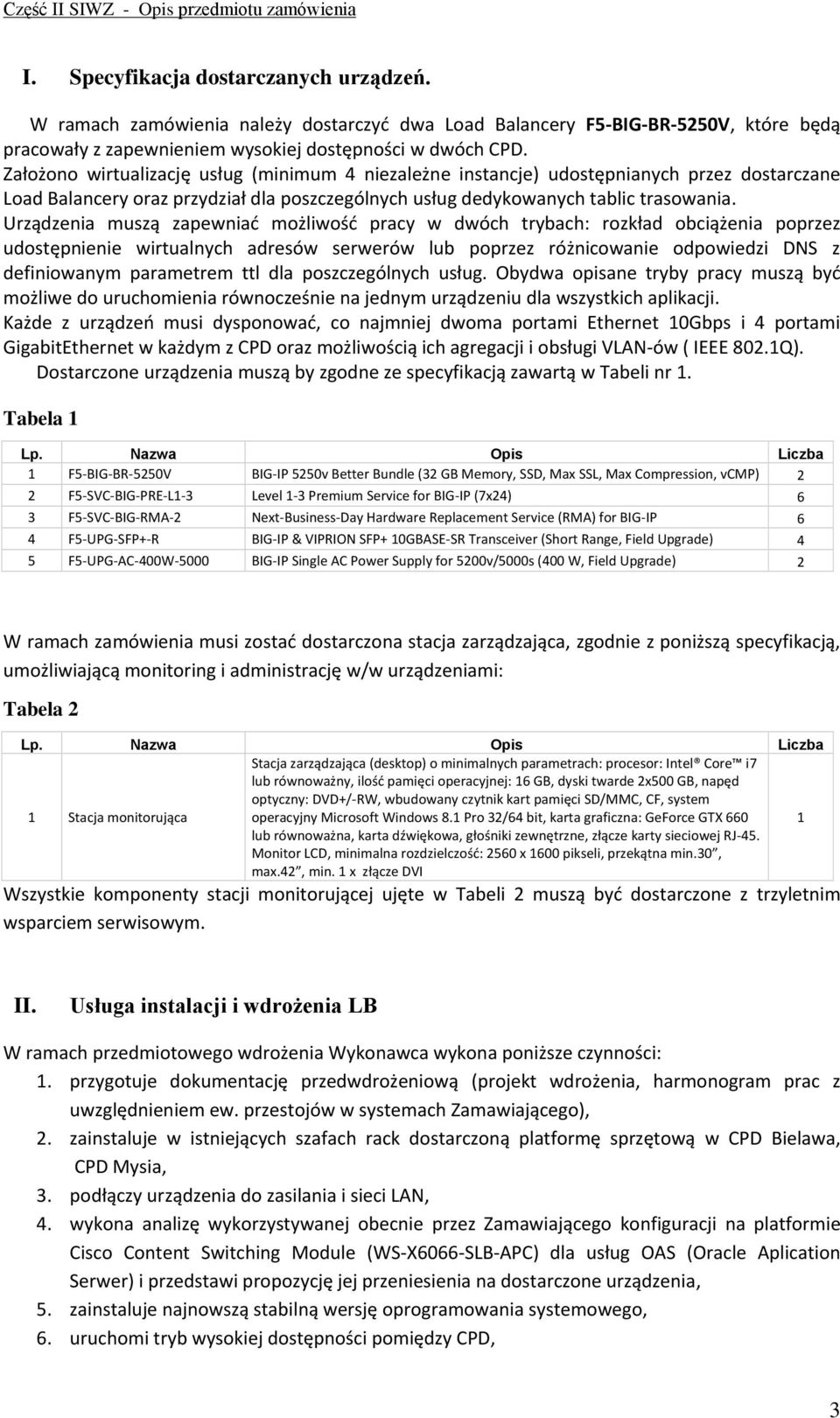

3 I. Specyfikacja dostarczanych urządzeń. W ramach zamówienia należy dostarczyć dwa Load Balancery F5-BIG-BR-5250V, które będą pracowały z zapewnieniem wysokiej dostępności w dwóch CPD. Założono wirtualizację usług (minimum 4 niezależne instancje) udostępnianych przez dostarczane Load Balancery oraz przydział dla poszczególnych usług dedykowanych tablic trasowania. Urządzenia muszą zapewniać możliwość pracy w dwóch trybach: rozkład obciążenia poprzez udostępnienie wirtualnych adresów serwerów lub poprzez różnicowanie odpowiedzi DNS z definiowanym parametrem ttl dla poszczególnych usług. Obydwa opisane tryby pracy muszą być możliwe do uruchomienia równocześnie na jednym urządzeniu dla wszystkich aplikacji. Każde z urządzeń musi dysponować, co najmniej dwoma portami Ethernet 10Gbps i 4 portami GigabitEthernet w każdym z CPD oraz możliwością ich agregacji i obsługi VLAN-ów ( IEEE 802.1Q). Dostarczone urządzenia muszą by zgodne ze specyfikacją zawartą w Tabeli nr 1. Tabela 1 Lp. Nazwa Opis Liczba 1 F5-BIG-BR-5250V BIG-IP 5250v Better Bundle (32 GB Memory, SSD, Max SSL, Max Compression, vcmp) 2 2 F5-SVC-BIG-PRE-L1-3 Level 1-3 Premium Service for BIG-IP (7x24) 6 3 F5-SVC-BIG-RMA-2 Next-Business-Day Hardware Replacement Service (RMA) for BIG-IP 6 4 F5-UPG-SFP+-R BIG-IP & VIPRION SFP+ 10GBASE-SR Transceiver (Short Range, Field Upgrade) 4 5 F5-UPG-AC-400W-5000 BIG-IP Single AC Power Supply for 5200v/5000s (400 W, Field Upgrade) 2 W ramach zamówienia musi zostać dostarczona stacja zarządzająca, zgodnie z poniższą specyfikacją, umożliwiającą monitoring i administrację w/w urządzeniami: Tabela 2 Lp. Nazwa Opis Liczba 1 Stacja monitorująca Stacja zarządzająca (desktop) o minimalnych parametrach: procesor: Intel Core i7 lub równoważny, ilość pamięci operacyjnej: 16 GB, dyski twarde 2x500 GB, napęd optyczny: DVD+/-RW, wbudowany czytnik kart pamięci SD/MMC, CF, system operacyjny Microsoft Windows 8.1 Pro 32/64 bit, karta graficzna: GeForce GTX 660 lub równoważna, karta dźwiękowa, głośniki zewnętrzne, złącze karty sieciowej RJ-45. Monitor LCD, minimalna rozdzielczość: 2560 x 1600 pikseli, przekątna min.30, max.42, min. 1 x złącze DVI 1 Wszystkie komponenty stacji monitorującej ujęte w Tabeli 2 muszą być dostarczone z trzyletnim wsparciem serwisowym. II. Usługa instalacji i wdrożenia LB W ramach przedmiotowego wdrożenia Wykonawca wykona poniższe czynności: 1. przygotuje dokumentację przedwdrożeniową (projekt wdrożenia, harmonogram prac z uwzględnieniem ew. przestojów w systemach Zamawiającego), 2. zainstaluje w istniejących szafach rack dostarczoną platformę sprzętową w CPD Bielawa, CPD Mysia, 3. podłączy urządzenia do zasilania i sieci LAN, 4. wykona analizę wykorzystywanej obecnie przez Zamawiającego konfiguracji na platformie Cisco Content Switching Module (WS-X6066-SLB-APC) dla usług OAS (Oracle Aplication Serwer) i przedstawi propozycję jej przeniesienia na dostarczone urządzenia, 5. zainstaluje najnowszą stabilną wersję oprogramowania systemowego, 6. uruchomi tryb wysokiej dostępności pomiędzy CPD, 3

4 7. stworzy w konfiguracji każdego z urządzeń 4 instancje vcmp, 8. skonfiguruje w wytypowanych przez Zamawiającego instancjach balansowanie ruchu dla poniższych usług: a. Microsoft Exchange 2013 b. Load Balncing pomiędzy trzema serwerami proxy, c. obsługi serwerów udostępniających usługę auto konfiguracji przeglądarek Internetowych, 9. przeprowadzi testy funkcjonalności przy uczestnictwie wytypowanej przez Zamawiającego grupy użytkowników uwzględniające poprawność konfiguracji LB w zakresie: a. współpracy z serwerami Exchange, b. współpracy z wytypowanymi przez zamawiającego serwerami proxy, c. poprawnej obsługi serwerów udostępniających usługę auto konfiguracji przeglądarek Internetowych, 10. wykona dokumentację powykonawczą systemu, 11. przeprowadzi w siedzibie Zamawiającego dwudniowy (16 godzin) instruktaż dla 10 osób wytypowanych przez Zamawiającego w zakresie obsługi oferowanego oprogramowania. Wykonawca poniesie wszelkie koszty związane z instruktażem. Zakres instruktażu powinien zawierać wszelką niezbędną wiedzę, potrzebną do samodzielnego administrowania, użytkowania i konfigurowania dostarczanego oprogramowania przez pracowników Zamawiającego. Szkolenie swoim zakresem powinno obejmować: a. Rozpoczęcie pracy z platformą BIG-IP b. Instalację i licencjonowanie c. Obsługę ruchu przez Local Traffic Manager d. Translację adresów e. Zarządzanie platformą BIG-IP f. Monitoring stanu działania usług g. Profile h. Mechanizmy utrzymywania sesji i. iapps j. Rozwiązywanie problemów k. Wybrane zagadnienia związane z administracją urządzeniem, w tym: zarządzanie VLAN, ograniczanie dostępu do urządzenia, domeny administracyjne i role użytkowników, zarządzanie wersjami oprogramowania i konfiguracją l. Wprowadzenie do Enterprise Manager a m. Tryb wysokiej dostępności n. irules 12. w ramach serwisu należy zapewnić dodatkowo 20 h konsultacji inżynierskich dotyczących wdrożonego systemu ze szczególnym uwzględnieniem przeniesienia dotychczas wykorzystywanych funkcjonalności i rozwiązywania pojawiających się problemów. 4

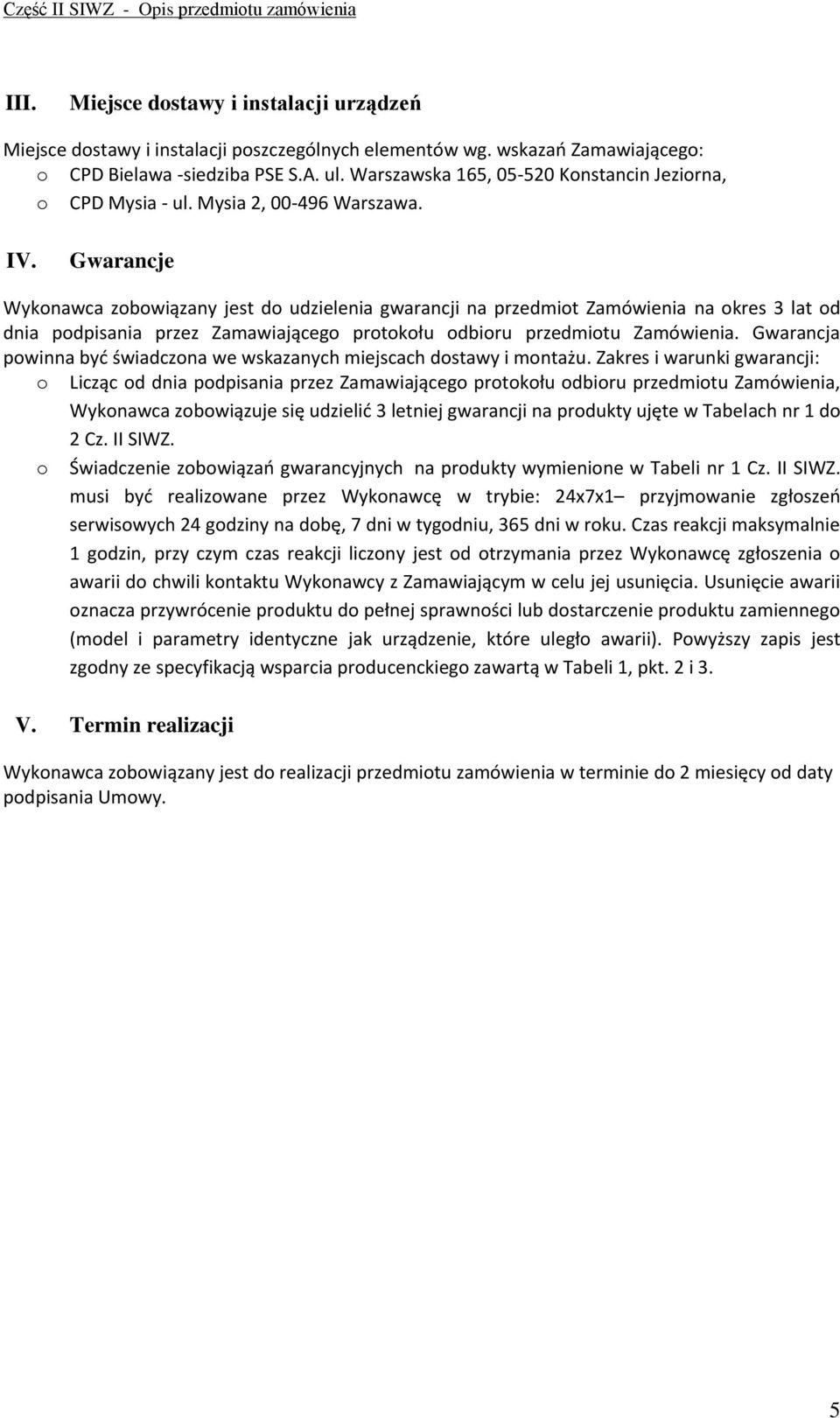

5 III. Miejsce dostawy i instalacji urządzeń Miejsce dostawy i instalacji poszczególnych elementów wg. wskazań Zamawiającego: o CPD Bielawa -siedziba PSE S.A. ul. Warszawska 165, Konstancin Jeziorna, o CPD Mysia - ul. Mysia 2, Warszawa. IV. Gwarancje Wykonawca zobowiązany jest do udzielenia gwarancji na przedmiot Zamówienia na okres 3 lat od dnia podpisania przez Zamawiającego protokołu odbioru przedmiotu Zamówienia. Gwarancja powinna być świadczona we wskazanych miejscach dostawy i montażu. Zakres i warunki gwarancji: o Licząc od dnia podpisania przez Zamawiającego protokołu odbioru przedmiotu Zamówienia, Wykonawca zobowiązuje się udzielić 3 letniej gwarancji na produkty ujęte w Tabelach nr 1 do 2 Cz. II SIWZ. o Świadczenie zobowiązań gwarancyjnych na produkty wymienione w Tabeli nr 1 Cz. II SIWZ. musi być realizowane przez Wykonawcę w trybie: 24x7x1 przyjmowanie zgłoszeń serwisowych 24 godziny na dobę, 7 dni w tygodniu, 365 dni w roku. Czas reakcji maksymalnie 1 godzin, przy czym czas reakcji liczony jest od otrzymania przez Wykonawcę zgłoszenia o awarii do chwili kontaktu Wykonawcy z Zamawiającym w celu jej usunięcia. Usunięcie awarii oznacza przywrócenie produktu do pełnej sprawności lub dostarczenie produktu zamiennego (model i parametry identyczne jak urządzenie, które uległo awarii). Powyższy zapis jest zgodny ze specyfikacją wsparcia producenckiego zawartą w Tabeli 1, pkt. 2 i 3. V. Termin realizacji Wykonawca zobowiązany jest do realizacji przedmiotu zamówienia w terminie do 2 miesięcy od daty podpisania Umowy. 5
