1 P R Z E D M I A R R O B Ó T Budowa sieci komputerowej oraz dedykowanej instalacji elektroenergetycznej w budynku Urzędu Gminy Wisznia Mała Inwestor: Urząd Gminy Wisznia Mała Obiekt: Urząd Gminy Wisznia Mała, ul. Wrocławska Wisznia Mała Sprawdzający: Inwestor: Wykonawca: Wykonujący:

2 Opis Roboty w zakresie przewodów instalacji elektrycznych Roboty w zakresie instalacji elektrycznych Elektryczne tablice rozdzielcze Instalowanie urządzeń telekomunikacyjnych Instalowanie okablowania komputerowego strona nr 2

3 Przedmiar Robót Podstawa nakładu, opis pozycji, Ilość Krot. Jedn. 1 DEMONTAŻ ISTNIEJĄCYCH TRAS KABLOWYCH Norma Wykonawcy. Demontaż istniejących koryt kablowych 220,000 m Norma Wykonawcy. Demontaż istniejącego okablowania sieci logicznej 220,000 m Norma Wykonawcy. Demontaż istniejących kabli elektroenergetycznych 50,000 m 2 MONTAŻ ELEMENTÓW KONSTRUKCYJNYCH SIECI KOMPUTEROWEJ KNR 508/801/1 Mechaniczne wykonanie ślepych otworów i wnęk w gipsie lub gazobetonie, głębokość do 8 cm i średnicy do 10 mm 350 szt KNR 508/809/1 Osadzenie w podłożu kołków w gotowych ślepych otworach na ścianie lub stropie, kołki plastykowe rozporowe 350 szt KNR 403/1004/12 Mechaniczne przebijanie otworów w ścianach lub stropach betonowych, długość przebicia do 30 cm, rura Fi do 40 mm 35 otwór KNR 403/1008/2 Montaż przepustów rurowych o długość przepustu do 1 m na ścianie, rura Fi do 40 mm 35 szt KNR 401/707/3 (2) Uzupełnienie tynków po przebiciach 35 szt KNR 508/705/7 Montaż koryt instalacyjnych 60x40, przykręcanie do gotowych otworów 170 m KNR 508/705/10 Montaż kształtek różnych listew natynkowych 60x szt KNR 508/705/7 Montaż koryt instalacyjnych 100x40, przykręcanie do gotowych otworów 40 m KNR 508/705/10 Montaż kształtek różnych listew natynkowych 100x40 30 szt KNR 508/705/7 Montaż koryt instalacyjnych 120x40, przykręcanie do gotowych otworów 35 m KNR 508/705/10 Montaż kształtek różnych listew natynkowych 120x40 35 szt KNR 508/705/7 Montaż koryt instalacyjnych 140x70, przykręcanie do gotowych otworów 30 m KNR 508/705/10 Montaż kształtek różnych listew natynkowych 140x70 20 szt KNR 508/402/8 Mocowanie szafy kablowej 19" 42U na gotowym podłożu bez częściowego rozebrania i podłączenia, aparat do 20 kg, ilość otworów mocujących do 4 1 szt KNBK 15/101/6 Malowanie tynków 20 m2 3 INSTALACJA OKABLOWANIA STRUKTURALNEGO KNR 508/812/1 Podłączenie przewodów F/FTP do gniazd na krosownicy w szafie 19" 86 szt KNR 508/227/7 Kabel F/FTP układany w gotowych listwach PVC m KNR 508/227/7 Kabel telefoniczny YTKSY 53x2x0,5 układany w gotowych listwach PVC 20 m Norma Wykonawcy. Rozszycie kabla telefonicznego YTKSY 53x2x0,5 50 szt KNR 508/303/2 Montaż na gotowym podłożu gniazd teleinformatycznych RJ45 43 szt KNR 508/812/1 Podłączenie przewodów F/FTP do gniazd komputerowych 86 szt strona nr 3

4 Podstawa nakładu, opis pozycji, Ilość Krot. Jedn. 4 POMIARY TORÓW TRANSMISYJNYCH KNR 501/1312/1 Pomiary końcowe obwodów komputerowych (zgodnie z obowiązującymi normami w zakresie kategorii 6) 86 odcinek Norma Wykonawcy. Opracowanie dokumentacji powykonawczej oraz certyfikacja sieci 1 kpl 5 MONTAŻ ELEMENTÓW KONSTRUKCYJNYCH DO SIECI ELEKTROENERGETYCZNEJ KNR 508/801/1 Mechaniczne wykonanie ślepych otworów i wnęk w gipsie lub gazobetonie, głębokość do 8 cm i średnicy do 10 mm 200 szt KNR 508/809/1 Osadzenie w podłożu kołków w gotowych ślepych otworach na ścianie lub stropie, kołki plastykowe rozporowe 200 szt KNR 403/1004/12 Mechaniczne przebijanie otworów w ścianach lub stropach betonowych, długość przebicia do 30 cm, rura Fi do 40 mm 30 otwór KNR 403/1008/2 Montaż przepustów rurowych o długość przepustu do 1 m na ścianie, rura Fi do 40 mm 30 szt KNR 401/707/3 (2) Uzupełnienie tynków po przebiciach 30 szt KNR 403/1010/17 Mechaniczne wykucie wnęki na podłożu betonowym o objętości do 1,00 dm3 2 szt KNR 403/1013/3 Tynkowanie wnęk o powierzchni do 1,00 m2 2 m KNR 508/404/1 Montaż rozdzielnicy elektrycznej wnękowej wraz z konstrukcją przez zabetonowanie w gotowych otworach, masa do 10 kg [TG] 1,000 szt KNR 508/404/1 Montaż obudowy metalowej wraz z konstrukcją przez zabetonowanie w gotowych otworach, masa do 10 kg [TG] 1 szt KNR 508/301/2 Przygotowanie podłoża pod osprzęt instalacyjny, mocowanie osprzętu przez przykręcenie do kołków plastikowych rodzaj podłoża ceglany 22 szt KNBK 15/101/6 Malowanie tynków 5 m2 6 INSTALACJA SIECI ELEKTRYCZNEJ KNR 508/227/7 Przewody kabelkowe układane na gotowych listwach PVC, YKYżo 5x16mm2 - łączny przekrój żył do 30 mm2 Cu [TG] - [TK] 20 m KNR 508/227/1 Przewody kabelkowe układane na gotowych listwach PVC, YDYżo 3x2,5mm2 - łączny przekrój żył do 7,5 mm2 Cu, poziomo (połączenie [TK] z gniazdami] 720 m KNR 508/813/8 Podłączenie przewodów kabelkowych pod zaciski lub bolce, osłonia polwinitowa, przekrój żył 16 mm2 [TG - TK] 10 szt KNR 508/813/1 Podłączenie przewodów kabelkowych pod zaciski lub bolce, powłoka polwinitowa, przekrój żył do 2,5 mm2 - gniazda komputerowe 45 szt KNR 508/813/1 Podłączenie przewodów kabelkowych pod zaciski lub bolce, przewody kabelkowe w powłoce polwinitowej, przekrój żył do 2,5 mm2 - obwody elektryczne 12 szt KNR 508/813/4 Podłączenie przewodów kabelkowych pod zaciski lub bolce, osłona polwinitowa, przekrój żył 10mm2 - [TK - UPS MBS) 1 szt KNR 508/813/4 Podłączenie przewodów kabelkowych pod zaciski lub bolce, osłona polwinitowa, przekrój żył 10mm2 - [TK - UPS) 1 szt KNR 508/813/4 Podłączenie przewodów kabelkowych pod zaciski lub bolce, osłona polwinitowa, przekrój żył 10mm2 - [TK - REZ) 1 szt 7 POMIARY OBWODÓW ELEKTRYCZNYCH KNR 403/1202/1 Sprawdzenie i pomiar kompletnego obwodu elektrycznego niskiego napięcia 1-fazowego 12 pomiar strona nr 4

5 Podstawa nakładu, opis pozycji, Ilość Krot. Jedn KNR 403/1202/2 Sprawdzenie i pomiar kompletnego obwodu elektrycznego niskiego napięcia 3-fazowego 3 pomiar KNR 403/1205/5 Badanie i pomiar skuteczności zerowania, pomiar pierwszy 1 pomiar KNR 403/1205/6 Badanie i pomiar skuteczności zerowania, pomiar następny 45 pomiar Norma Wykonawcy. Opracowanie dokumentacji powykonawczej 1 kpl strona nr 5

6 Kosztorys 1 DEMONTAŻ ISTNIEJĄCYCH TRAS KABLOWYCH Norma Wykonawcy. Demontaż istniejących koryt kablowych Elektromonter aparatury kontrolno-pomiarowej II r-g 0, Norma Wykonawcy. Demontaż istniejącego okablowania sieci logicznej Elektromonter aparatury kontrolno-pomiarowej II r-g 0, Norma Wykonawcy. Demontaż istniejących kabli elektroenergetycznych Elektromonter aparatury kontrolno-pomiarowej II r-g MONTAŻ ELEMENTÓW KONSTRUKCYJNYCH SIECI KOMPUTEROWEJ 220,000 m 220,000 m 50,000 m KNR 508/801/1 Mechaniczne wykonanie ślepych otworów i wnęk w gipsie lub gazobetonie, głębokość do 8 cm i średnicy do 10 mm Elektromonter grupa II r-g szt KNR 508/809/1 Osadzenie w podłożu kołków w gotowych ślepych otworach na ścianie lub stropie, kołki plastykowe rozporowe Elektromonter grupa II r-g 0,0088 2,9414 Kołki rozporowe plastykowe szt Materiały inne (Materiały) % 2,5 350 szt strona nr 6

7 2.003 KNR 403/1004/12 Mechaniczne przebijanie otworów w ścianach lub stropach betonowych, długość przebicia do 30 cm, rura Fi do 40 mm Elektromonter grupa II r-g 1, , otwór KNR 403/1008/2 Montaż przepustów rurowych o długość przepustu do 1 m na ścianie, rura Fi do 40 mm Elektromonter grupa II r-g 0,1208 4,228 Rura instslacyjna PCV sztywna gładka RB Fi 37mm m 0, ,242 Materiały inne (Materiały) % KNR 401/707/3 (2) Uzupełnienie tynków po przebiciach Robotnicy grupa I r-g 0,22 7,7 Robotnicy grupa II r-g 0,03 1,05 Tynkarze grupa III r-g 0,2 7 Cement portlandzki zwykły t 0,0005 0,0175 Piasek m3 0,0027 0,0945 Wapno suchogaszone (hydratyzowane) kg 0,7 24,5 Woda m3 0, ,13764 Materiały inne (Materiały) % 1, KNR 508/705/7 Montaż koryt instalacyjnych 60x40, przykręcanie do gotowych otworów Elektromonter grupa III r-g 0,165 26,788 Listwa natynkowa 60X40, biała m Przegroda listwy natynkowej 60x40 m Materiały inne (Materiały) % KNR 508/705/10 Montaż kształtek różnych listew natynkowych 60x40 Elektromonter grupa III r-g 0,84 100,8 Kształtki różne listwy natynkowej 60x40 szt Materiały inne (Materiały) % 2,5 35 szt 35 szt 170 m 120 szt strona nr 7

8 2.008 KNR 508/705/7 Montaż koryt instalacyjnych 100x40, przykręcanie do gotowych otworów Elektromonter grupa III r-g 0,165 6,303 Przegroda listwy natynkowej 100x40 m 1 40 Listwa natynkowa 100x40, biała m 1 40 Materiały inne (Materiały) % KNR 508/705/10 Montaż kształtek różnych listew natynkowych 100x40 Elektromonter grupa III r-g 0,84 25,2 Kształtki różne listwy natynkowej 100x40 szt 1 30 Materiały inne (Materiały) % KNR 508/705/7 Montaż koryt instalacyjnych 120x40, przykręcanie do gotowych otworów Elektromonter grupa III r-g 0,165 5,51513 Przegroda listwy natynkowej 120x40 m 1 35 Listwa natynkowa 120x40, biała m 1 35 Materiały inne (Materiały) % KNR 508/705/10 Montaż kształtek różnych listew natynkowych 120x40 Elektromonter grupa III r-g 0,84 29,4 Kształtki różne listwy natynkowej 120x40 szt 1 35 Materiały inne (Materiały) % KNR 508/705/7 Montaż koryt instalacyjnych 140x70, przykręcanie do gotowych otworów Elektromonter grupa III r-g 0,165 4,72725 Przegroda listwy natynkowej 140x70 m 1 30 Listwa natynkowa 140x70, biała m 1 30 Materiały inne (Materiały) % m 30 szt 35 m 35 szt 30 m strona nr 8

9 2.013 KNR 508/705/10 Montaż kształtek różnych listew natynkowych 140x70 Elektromonter grupa III r-g 0,84 16,8 Kształtki różne listwy natynkowej 140x70 szt 1 20 Materiały inne (Materiały) % szt KNR 508/402/8 Mocowanie szafy kablowej 19" 42U na gotowym podłożu bez częściowego rozebrania i podłączenia, aparat do 20 kg, ilość otworów mocujących do 4 Elektromonter grupa III r-g Przewód LgY 16mm2 m Szafa stojąca 42U, 800x1000 szt 1 1 Boczny wieszak kabla szt Drzwi metalowe perforowane 42U, szerokość 800 szt 2 2 Zamek półcylindryczny do szafy szt 2 2 Panel wentylacyjny z termostatem, 2-wentylatory szt 2 2 Panel krosowy 24xRJ45, niewyposażony szt 4 4 Panel telefoniczny 19-calowy 50xRJ45, UTP, Cat 3, 4-pin, 1U szt 1 1 Moduł FTP, RJ45, Kat.6, Keystone szt Kabel krosowy RJ45, 568B, STP, linka, Cat 6, PVC 1m m Kabel krosowy RJ45, 568B, STP, linka, Cat 6, PVC 2m m Półka 19-calowa, mocowana w 4 punktach, głębokość 650mm szt 1 1 Panel 19-calowy z wieszakami, 1U szt KNBK 15/101/6 Malowanie tynków Robotnicy r-g 0,21 4,2 Farba emulsyjna akrylowa nawierzchniowa do wymalowań wewnętrznych dm INSTALACJA OKABLOWANIA STRUKTURALNEGO 1 szt 20 m2 strona nr 9

10 3.001 KNR 508/812/1 Podłączenie przewodów F/FTP do gniazd na krosownicy w szafie 19" Elektromonter grupa III r-g 1, KNR 508/227/7 Kabel F/FTP układany w gotowych listwach PVC Elektromonter grupa III r-g 0, Kabel Cat 6 F/FTP 450MHz, LSOH, izolacja PVC m Materiały inne (Materiały) % 2, KNR 508/227/7 Kabel telefoniczny YTKSY 53x2x0,5 układany w gotowych listwach PVC Elektromonter grupa III r-g 0, ,05 Kabel telefoniczny YTKSY 53x2x0,5 m 1 20 Materiały inne (Materiały) % 2, Norma Wykonawcy. Rozszycie kabla telefonicznego YTKSY 53x2x0,5 Elektromonter aparatury kontrolno-pomiarowej II r-g 1, szt m 20 m 50 szt strona nr 10

11 3.005 KNR 508/303/2 Montaż na gotowym podłożu gniazd teleinformatycznych RJ45 Elektromonter grupa II r-g 0,0525 2,2575 Elektromonter grupa III r-g 0, ,005 Puszka natynkowa 2M szt 1 43 Saport mocujacy puszki natynkowej 2M szt 1 43 Ramka maskujaca puszki natynkowej 2M szt 1 43 Kabel krosowy RJ45, 568B, STP, linka, Cat 6, PVC 1m szt 1 43 Adapter 2xRJ45, 45x45 Mosaik z klapkami przeciwkurzowymi szt 1 43 Moduł FTP, RJ45, Kat.6, Keystone szt 2 86 Kabel krosowy RJ45, 568B, STP, linka, Cat 6, PVC 2m m 1 43 Materiały inne (Materiały) % 2, KNR 508/812/1 Podłączenie przewodów F/FTP do gniazd komputerowych Elektromonter grupa III r-g 2, ,892 4 POMIARY TORÓW TRANSMISYJNYCH 43 szt 86 szt KNR 501/1312/1 Pomiary końcowe obwodów komputerowych (zgodnie z obowiązującymi normami w zakresie kategorii 6) Monter telekomunikacyjnych linii kablowych III r-g 0, ,038 Monter telekomunikacyjnych linii kablowych IV r-g 0, , Norma Wykonawcy. Opracowanie dokumentacji powykonawczej oraz certyfikacja sieci Elektromonter aparatury kontrolno-pomiarowej II r-g MONTAŻ ELEMENTÓW KONSTRUKCYJNYCH DO SIECI ELEKTROENERGETYCZNEJ 86 odcinek 1 kpl strona nr 11

12 5.001 KNR 508/801/1 Mechaniczne wykonanie ślepych otworów i wnęk w gipsie lub gazobetonie, głębokość do 8 cm i średnicy do 10 mm Elektromonter grupa II r-g 0,0221 4, szt KNR 508/809/1 Osadzenie w podłożu kołków w gotowych ślepych otworach na ścianie lub stropie, kołki plastykowe rozporowe Elektromonter grupa II r-g 0,0088 1,6808 Kołki rozporowe plastykowe szt Materiały inne (Materiały) % 2,5 200 szt KNR 403/1004/12 Mechaniczne przebijanie otworów w ścianach lub stropach betonowych, długość przebicia do 30 cm, rura Fi do 40 mm Elektromonter grupa II r-g 1, , otwór KNR 403/1008/2 Montaż przepustów rurowych o długość przepustu do 1 m na ścianie, rura Fi do 40 mm Elektromonter grupa II r-g 0,1208 3,624 Rura instslacyjna PCV sztywna gładka RB Fi 37mm m 0,3212 9,63597 Materiały inne (Materiały) % KNR 401/707/3 (2) Uzupełnienie tynków po przebiciach Robotnicy grupa I r-g 0,22 6,6 Robotnicy grupa II r-g 0,03 0,9 Tynkarze grupa III r-g 0,2 6 Cement portlandzki zwykły t 0,0005 0,015 Piasek m3 0,0027 0,081 Wapno suchogaszone (hydratyzowane) kg 0,7 21 Woda m3 0, ,11798 Materiały inne (Materiały) % 1,5 30 szt 30 szt strona nr 12

13 5.006 KNR 403/1010/17 Mechaniczne wykucie wnęki na podłożu betonowym o objętości do 1,00 dm3 Elektromonter grupa II r-g KNR 403/1013/3 Tynkowanie wnęk o powierzchni do 1,00 m2 Elektromonter grupa II r-g 2,1 4,2 2 szt 2 m KNR 508/404/1 Montaż rozdzielnicy elektrycznej wnękowej wraz z konstrukcją przez zabetonowanie w gotowych otworach, masa do 10 kg [TG] Elektromonter grupa II r-g 0,38 0,3629 Elektromonter grupa III r-g 0,03 0,02865 Farba olejna nawierzchniowa ogólnego stosowania szara dm3 0,3 0,3 Rozdzielnia natynkowa 3x24 szt 1 1 Drzwi pełne do rozdzielni 3x24 m2 1 1 Zamek do rozdzielni natynkowej szt 1 1 Rozłącznik główny szeregowy 100 A/4-bieg szt 1 1 Lampka sygnalizacji faz szt 6 6 Ochronnik przeciwprzepięciowy BC TNS 275/25 szt 1 1 Wyłącznik różnicowo-nadprądowy B16A/2P/0.03A TYP A szt Przełącznik A 4-polowy szt 1 1 Dźwignia napędu bezpośredniego szt 1 1 Szyna połączeniowa L1-N-L2-N-L3-N szt 1 1 Wyłącznik C25/3+N 6KA szt 4 4 Gniazdo bezpiecznikowe 160A wyposażone szt 4 4 Wkładka bezpiecznikowa 32A szt 3 3 Wkładka bezpiecznikowa 50A szt 1 1 Rozłącznik 3+N biegunowy/63 A szt 1 1 1,000 szt strona nr 13

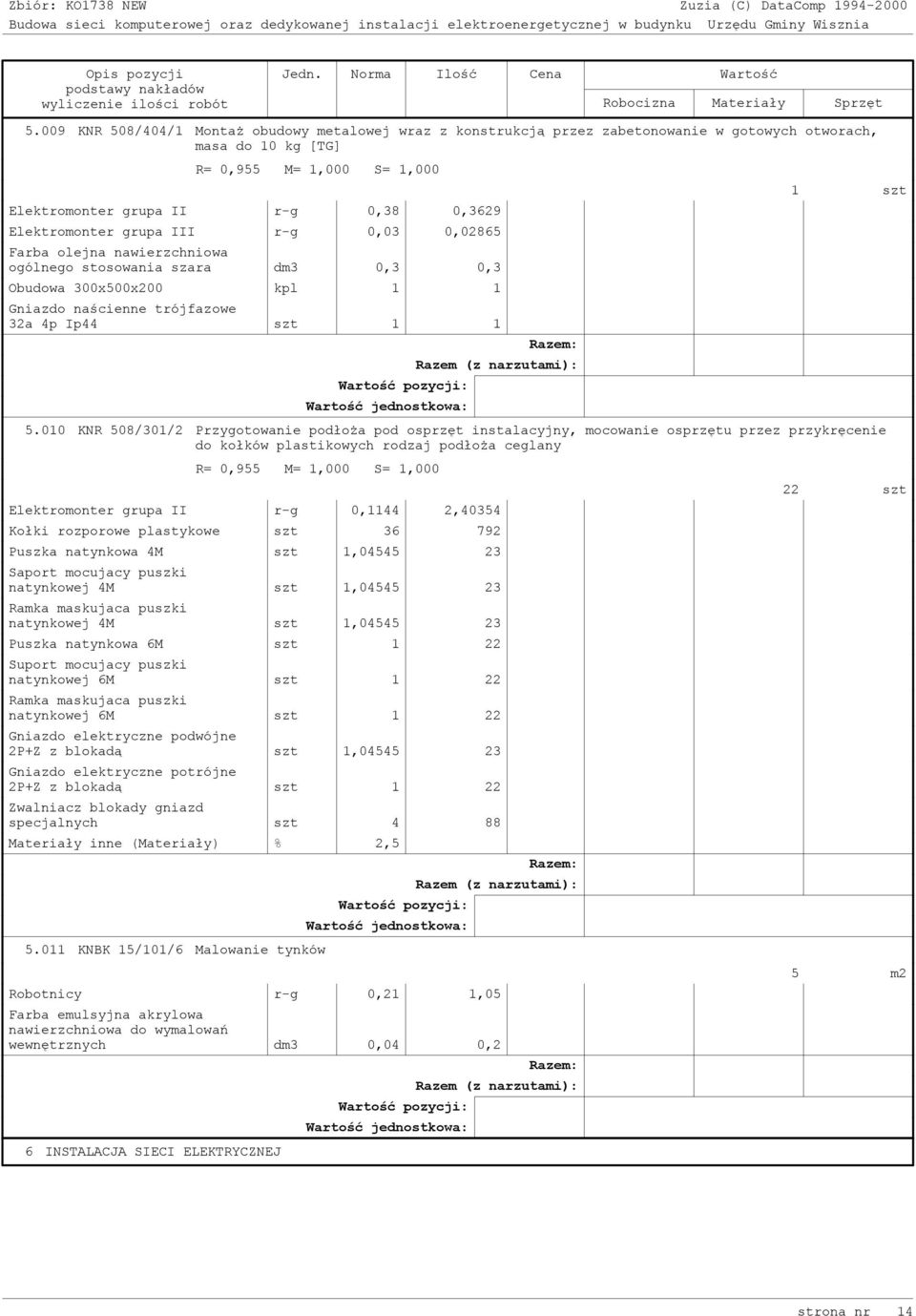

14 5.009 KNR 508/404/1 Montaż obudowy metalowej wraz z konstrukcją przez zabetonowanie w gotowych otworach, masa do 10 kg [TG] Elektromonter grupa II r-g 0,38 0,3629 Elektromonter grupa III r-g 0,03 0,02865 Farba olejna nawierzchniowa ogólnego stosowania szara dm3 0,3 0,3 Obudowa 300x500x200 kpl 1 1 Gniazdo naścienne trójfazowe 32a 4p Ip44 szt szt KNR 508/301/2 Przygotowanie podłoża pod osprzęt instalacyjny, mocowanie osprzętu przez przykręcenie do kołków plastikowych rodzaj podłoża ceglany Elektromonter grupa II r-g 0,1144 2,40354 Kołki rozporowe plastykowe szt Puszka natynkowa 4M szt 1, Saport mocujacy puszki natynkowej 4M szt 1, Ramka maskujaca puszki natynkowej 4M szt 1, Puszka natynkowa 6M szt 1 22 Suport mocujacy puszki natynkowej 6M szt 1 22 Ramka maskujaca puszki natynkowej 6M szt 1 22 Gniazdo elektryczne podwójne 2P+Z z blokadą szt 1, Gniazdo elektryczne potrójne 2P+Z z blokadą szt 1 22 Zwalniacz blokady gniazd specjalnych szt 4 88 Materiały inne (Materiały) % 2, KNBK 15/101/6 Malowanie tynków Robotnicy r-g 0,21 1,05 Farba emulsyjna akrylowa nawierzchniowa do wymalowań wewnętrznych dm3 0,04 0,2 6 INSTALACJA SIECI ELEKTRYCZNEJ 22 szt 5 m2 strona nr 14

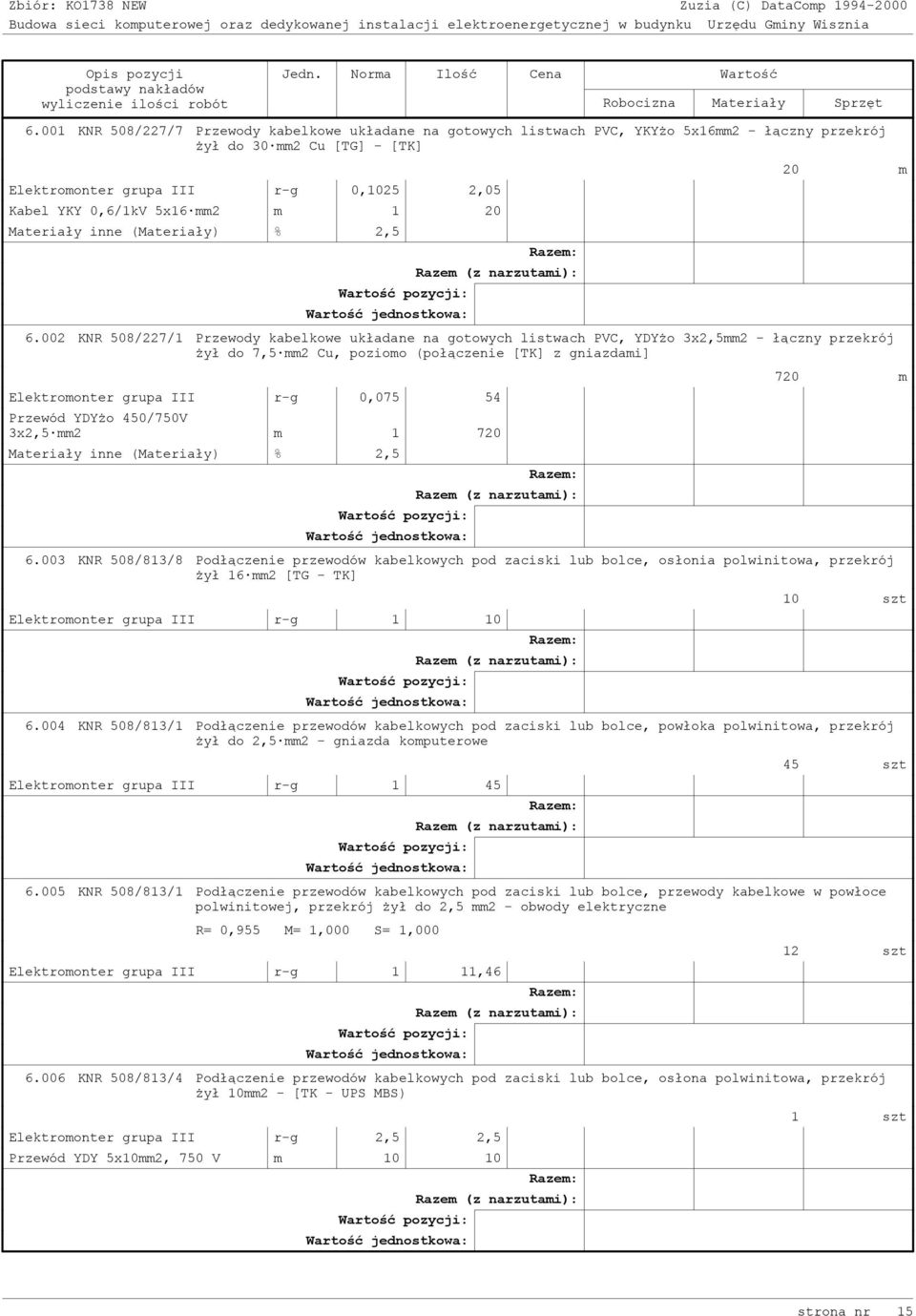

15 6.001 KNR 508/227/7 Przewody kabelkowe układane na gotowych listwach PVC, YKYżo 5x16mm2 - łączny przekrój żył do 30 mm2 Cu [TG] - [TK] Elektromonter grupa III r-g 0,1025 2,05 Kabel YKY 0,6/1kV 5x16 mm2 m 1 20 Materiały inne (Materiały) % 2,5 20 m KNR 508/227/1 Przewody kabelkowe układane na gotowych listwach PVC, YDYżo 3x2,5mm2 - łączny przekrój żył do 7,5 mm2 Cu, poziomo (połączenie [TK] z gniazdami] Elektromonter grupa III r-g 0, Przewód YDYżo 450/750V 3x2,5 mm2 m Materiały inne (Materiały) % 2,5 720 m KNR 508/813/8 Podłączenie przewodów kabelkowych pod zaciski lub bolce, osłonia polwinitowa, przekrój żył 16 mm2 [TG - TK] Elektromonter grupa III r-g szt KNR 508/813/1 Podłączenie przewodów kabelkowych pod zaciski lub bolce, powłoka polwinitowa, przekrój żył do 2,5 mm2 - gniazda komputerowe Elektromonter grupa III r-g szt KNR 508/813/1 Podłączenie przewodów kabelkowych pod zaciski lub bolce, przewody kabelkowe w powłoce polwinitowej, przekrój żył do 2,5 mm2 - obwody elektryczne Elektromonter grupa III r-g 1 11,46 12 szt KNR 508/813/4 Podłączenie przewodów kabelkowych pod zaciski lub bolce, osłona polwinitowa, przekrój żył 10mm2 - [TK - UPS MBS) Elektromonter grupa III r-g 2,5 2,5 Przewód YDY 5x10mm2, 750 V m szt strona nr 15

16 6.007 KNR 508/813/4 Podłączenie przewodów kabelkowych pod zaciski lub bolce, osłona polwinitowa, przekrój żył 10mm2 - [TK - UPS) Elektromonter grupa III r-g 2,5 2,5 Przewód YDY 5x10mm2, 750 V m szt KNR 508/813/4 Podłączenie przewodów kabelkowych pod zaciski lub bolce, osłona polwinitowa, przekrój żył 10mm2 - [TK - REZ) Elektromonter grupa III r-g 2,5 2,5 Przewód YDY 5x10mm2, 750 V m POMIARY OBWODÓW ELEKTRYCZNYCH 1 szt KNR 403/1202/1 Sprawdzenie i pomiar kompletnego obwodu elektrycznego niskiego napięcia 1-fazowego Elektromonter grupa III r-g 0,65 7,8 Elektromonter grupa IV r-g 0,65 7,8 12 pomiar KNR 403/1202/2 Sprawdzenie i pomiar kompletnego obwodu elektrycznego niskiego napięcia 3-fazowego Elektromonter grupa III r-g 0,5 1,5 Elektromonter grupa IV r-g 0,5 1, KNR 403/1205/5 Badanie i pomiar skuteczności zerowania, pomiar pierwszy Elektromonter grupa III r-g 0,5 0,5 Elektromonter grupa IV r-g 0,5 0, KNR 403/1205/6 Badanie i pomiar skuteczności zerowania, pomiar następny Elektromonter grupa III r-g 1 45 Elektromonter grupa IV r-g pomiar 1 pomiar 45 pomiar strona nr 16

17 7.005 Norma Wykonawcy. Opracowanie dokumentacji powykonawczej Elektromonter aparatury kontrolno-pomiarowej II r-g Koszty bezpośrednie Razem 1 kpl Podsumowanie kosztorysu Razem Wartość kosztorysu: strona nr 17

18 Zestawienie materiałów Nazwa materiału Jedn. Ilość Cena Wartość Adapter 2xRJ45, 45x45 Mosaik z klapkami przeciwkurzowymi szt 43 Boczny wieszak kabla szt 10 Cement portlandzki zwykły t 0,0325 Drzwi metalowe perforowane 42U, szerokość 800 szt 2 Drzwi pełne do rozdzielni 3x24 m2 1 Dźwignia napędu bezpośredniego szt 1 Farba emulsyjna akrylowa nawierzchniowa do wymalowań wewnętrznych dm3 60,2 Farba olejna nawierzchniowa ogólnego stosowania szara dm3 0,6 Gniazdo bezpiecznikowe 160A wyposażone szt 4 Gniazdo elektryczne podwójne 2P+Z z blokadą szt 23 Gniazdo elektryczne potrójne 2P+Z z blokadą szt 22 Gniazdo naścienne trójfazowe 32a 4p Ip44 szt 1 Kabel Cat 6 F/FTP 450MHz, LSOH, izolacja PVC m Kabel krosowy RJ45, 568B, STP, linka, Cat 6, PVC 1m szt 43 Kabel krosowy RJ45, 568B, STP, linka, Cat 6, PVC 1m m 43 Kabel krosowy RJ45, 568B, STP, linka, Cat 6, PVC 2m m 43 Kabel krosowy RJ45, 568B, STP, linka, Cat 6, PVC 2m m 43 Kabel telefoniczny YTKSY 53x2x0,5 m 20 Kabel YKY 0,6/1kV 5x16 mm2 m 20 Kołki rozporowe plastykowe szt Kształtki różne listwy natynkowej 60x40 szt 120 Kształtki różne listwy natynkowej 100x40 szt 30 Kształtki różne listwy natynkowej 120x40 szt 35 Kształtki różne listwy natynkowej 140x70 szt 20 Lampka sygnalizacji faz szt 6 Listwa natynkowa 60X40, biała m 170 Listwa natynkowa 100x40, biała m 40 Listwa natynkowa 120x40, biała m 35 Listwa natynkowa 140x70, biała m 30 Moduł FTP, RJ45, Kat.6, Keystone szt 172 Obudowa 300x500x200 kpl 1 Ochronnik przeciwprzepięciowy BC TNS 275/25 szt 1 Panel 19-calowy z wieszakami, 1U szt 8 Panel krosowy 24xRJ45, niewyposażony szt 4 Panel telefoniczny 19-calowy 50xRJ45, UTP, Cat 3, 4-pin, 1U szt 1 Panel wentylacyjny z termostatem, 2-wentylatory szt 2 Piasek m3 0,1755 Półka 19-calowa, mocowana w 4 punktach, głębokość 650mm szt 1 Przegroda listwy natynkowej 60x40 m 170 Przegroda listwy natynkowej 100x40 m 40 Przegroda listwy natynkowej 120x40 m 35 Przegroda listwy natynkowej 140x70 m 30 strona nr 18

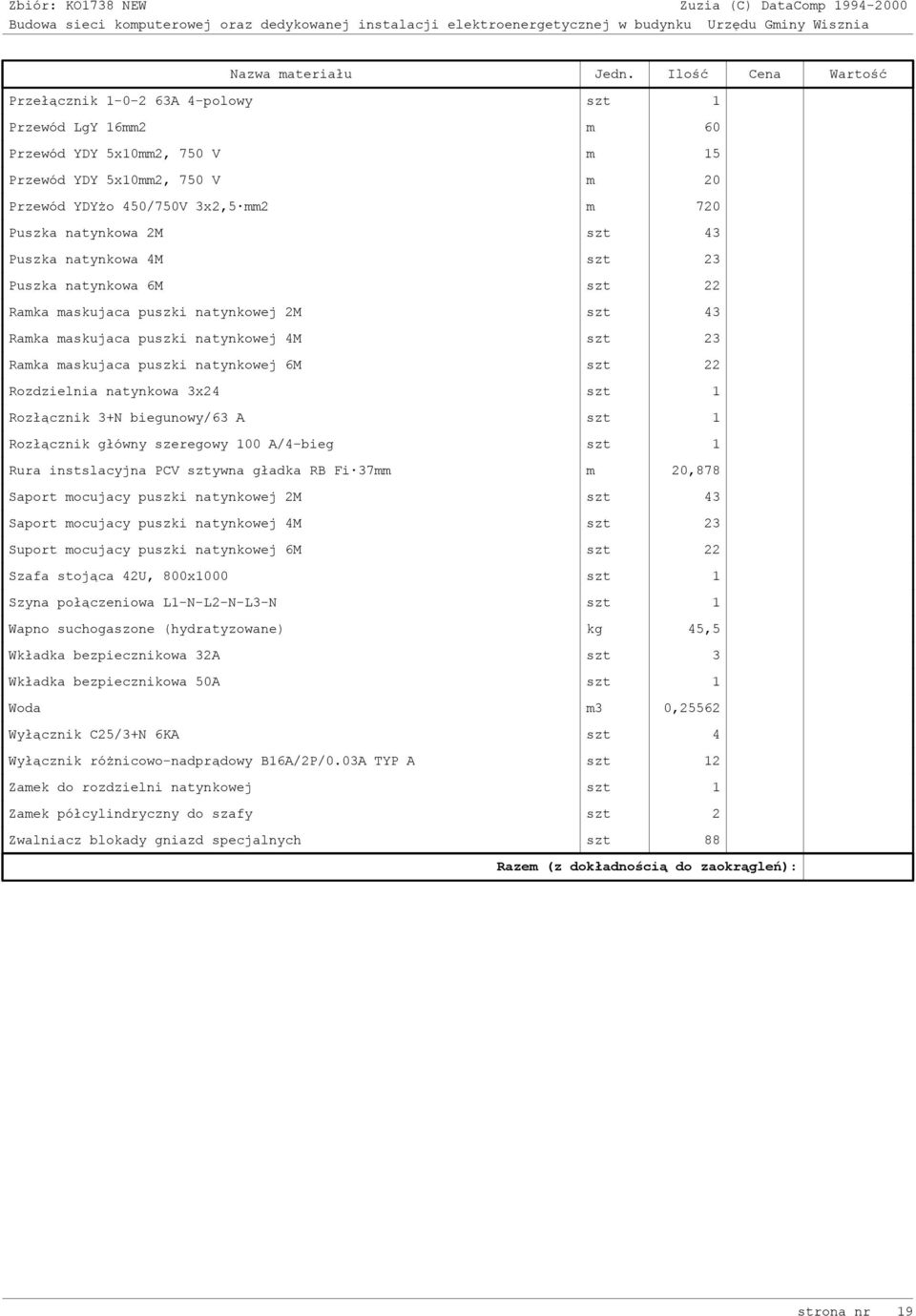

19 Nazwa materiału Jedn. Ilość Cena Wartość Przełącznik A 4-polowy szt 1 Przewód LgY 16mm2 m 60 Przewód YDY 5x10mm2, 750 V m 15 Przewód YDY 5x10mm2, 750 V m 20 Przewód YDYżo 450/750V 3x2,5 mm2 m 720 Puszka natynkowa 2M szt 43 Puszka natynkowa 4M szt 23 Puszka natynkowa 6M szt 22 Ramka maskujaca puszki natynkowej 2M szt 43 Ramka maskujaca puszki natynkowej 4M szt 23 Ramka maskujaca puszki natynkowej 6M szt 22 Rozdzielnia natynkowa 3x24 szt 1 Rozłącznik 3+N biegunowy/63 A szt 1 Rozłącznik główny szeregowy 100 A/4-bieg szt 1 Rura instslacyjna PCV sztywna gładka RB Fi 37mm m 20,878 Saport mocujacy puszki natynkowej 2M szt 43 Saport mocujacy puszki natynkowej 4M szt 23 Suport mocujacy puszki natynkowej 6M szt 22 Szafa stojąca 42U, 800x1000 szt 1 Szyna połączeniowa L1-N-L2-N-L3-N szt 1 Wapno suchogaszone (hydratyzowane) kg 45,5 Wkładka bezpiecznikowa 32A szt 3 Wkładka bezpiecznikowa 50A szt 1 Woda m3 0,25562 Wyłącznik C25/3+N 6KA szt 4 Wyłącznik różnicowo-nadprądowy B16A/2P/0.03A TYP A szt 12 Zamek do rozdzielni natynkowej szt 1 Zamek półcylindryczny do szafy szt 2 Zwalniacz blokady gniazd specjalnych szt 88 Razem (z dokładnością do zaokrągleń): strona nr 19
