1 Przedmiar robót Stanowisko ds Analizowania i Okablowanie Strukturalne klasy E. Instalacja radiowęzłowa. Instalacja zamków szyfrowych. Instalacja wyświetlania alarmów. Budowa: Komenda Miejska Państwowej Straży Pożarnej w Kaliszu ul. Nowy świat Kalisz Kody CPV: Instalowanie infrastruktury okablowania Obiekt: Komenda Miejska Państwowej Straży Pożarnej w Kaliszu Stanowisko ds Analizowania i Prognozowania Zagrożeń ul. Nowy świat Kalisz Zamawiający: Komenda Wojewódzka Państwowej Straży Pożarnej w Poznaniu ul. Masztalarska Poznań Jednostka opracowująca kosztorys: Sprawdzający:... Zamawiający: Wykonawca:......

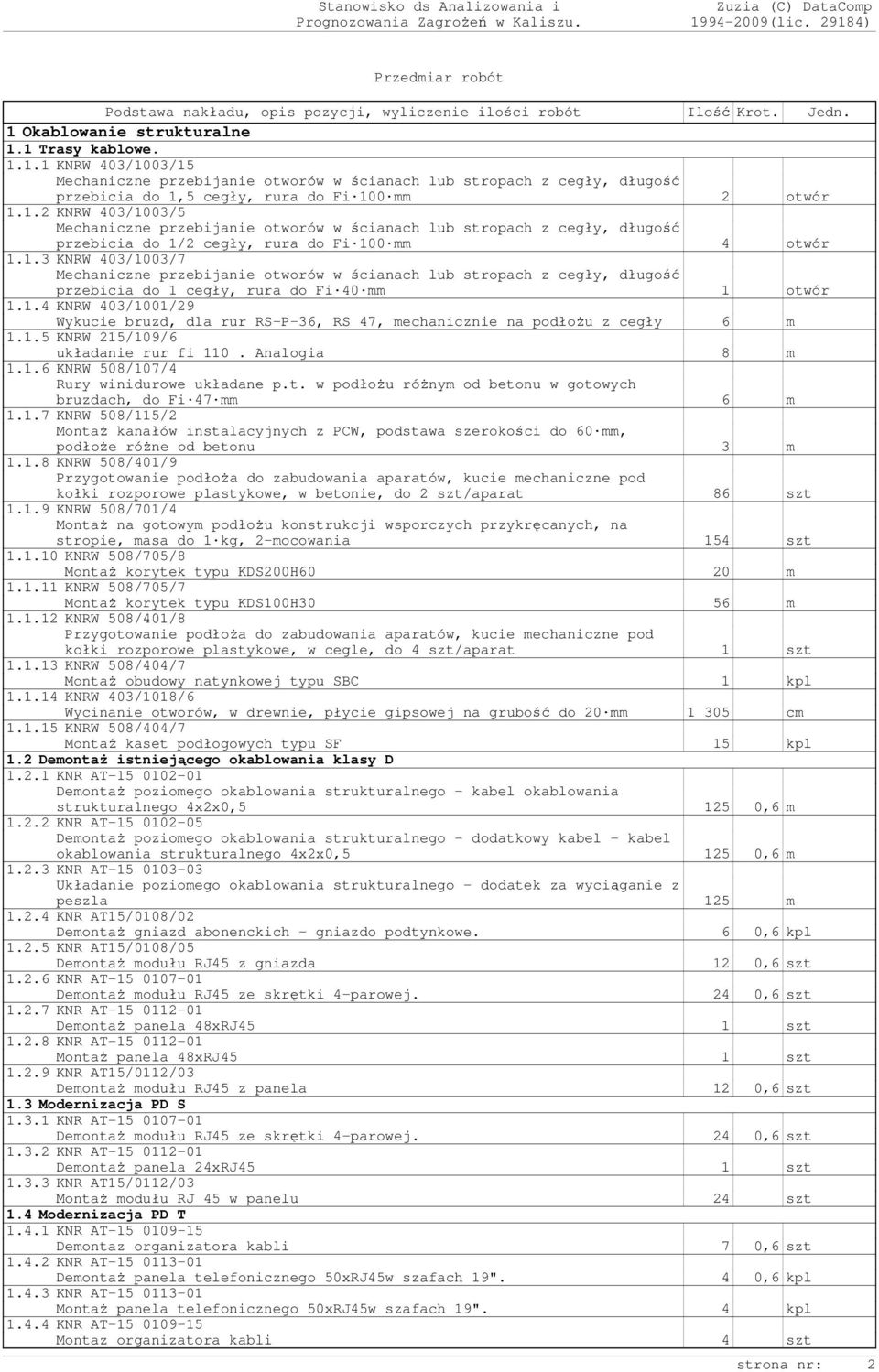

2 Przedmiar robót Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1 Okablowanie strukturalne 1.1 Trasy kablowe KNRW 403/1003/15 przebicia do 1,5 cegły, rura do Fi 100 mm 2 otwór KNRW 403/1003/5 przebicia do 1/2 cegły, rura do Fi 100 mm 4 otwór KNRW 403/1003/7 przebicia do 1 cegły, rura do Fi 40 mm 1 otwór KNRW 403/1001/29 Wykucie bruzd, dla rur RS-P-36, RS 47, mechanicznie na podłożu z cegły 6 m KNRW 215/109/6 układanie rur fi 110. Analogia 8 m KNRW 508/107/4 Rury winidurowe układane p.t. w podłożu różnym od betonu w gotowych bruzdach, do Fi 47 mm 6 m KNRW 508/115/2 Montaż kanałów instalacyjnych z PCW, podstawa szerokości do 60 mm, podłoże różne od betonu 3 m KNRW 508/401/9 Przygotowanie podłoża do zabudowania aparatów, kucie mechaniczne pod kołki rozporowe plastykowe, w betonie, do 2 szt/aparat 86 szt KNRW 508/701/4 Montaż na gotowym podłożu konstrukcji wsporczych przykręcanych, na stropie, masa do 1 kg, 2-mocowania 154 szt KNRW 508/705/8 Montaż korytek typu KDS200H60 20 m KNRW 508/705/7 Montaż korytek typu KDS100H30 56 m KNRW 508/401/8 Przygotowanie podłoża do zabudowania aparatów, kucie mechaniczne pod kołki rozporowe plastykowe, w cegle, do 4 szt/aparat 1 szt KNRW 508/404/7 Montaż obudowy natynkowej typu SBC 1 kpl KNRW 403/1018/6 Wycinanie otworów, w drewnie, płycie gipsowej na grubość do 20 mm cm KNRW 508/404/7 Montaż kaset podłogowych typu SF 15 kpl 1.2 Demontaż istniejącego okablowania klasy D KNR AT Demontaż poziomego okablowania strukturalnego - kabel okablowania strukturalnego 4x2x0, ,6 m KNR AT Demontaż poziomego okablowania strukturalnego - dodatkowy kabel - kabel okablowania strukturalnego 4x2x0, ,6 m KNR AT Układanie poziomego okablowania strukturalnego - dodatek za wyciąganie z peszla 125 m KNR AT15/0108/02 Demontaż gniazd abonenckich - gniazdo podtynkowe. 6 0,6 kpl KNR AT15/0108/05 Demontaż modułu RJ45 z gniazda 12 0,6 szt KNR AT Demontaż modułu RJ45 ze skrętki 4-parowej. 24 0,6 szt KNR AT Demontaż panela 48xRJ45 1 szt KNR AT Montaż panela 48xRJ45 1 szt KNR AT15/0112/03 Demontaż modułu RJ45 z panela 12 0,6 szt 1.3 Modernizacja PD S KNR AT Demontaż modułu RJ45 ze skrętki 4-parowej. 24 0,6 szt KNR AT Demontaż panela 24xRJ45 1 szt KNR AT15/0112/03 Montaż modułu RJ 45 w panelu 24 szt 1.4 Modernizacja PD T KNR AT Demontaz organizatora kabli 7 0,6 szt KNR AT Demontaż panela telefonicznego 50xRJ45w szafach 19". 4 0,6 kpl KNR AT Montaż panela telefonicznego 50xRJ45w szafach 19". 4 kpl KNR AT Montaz organizatora kabli 4 szt strona nr: 2

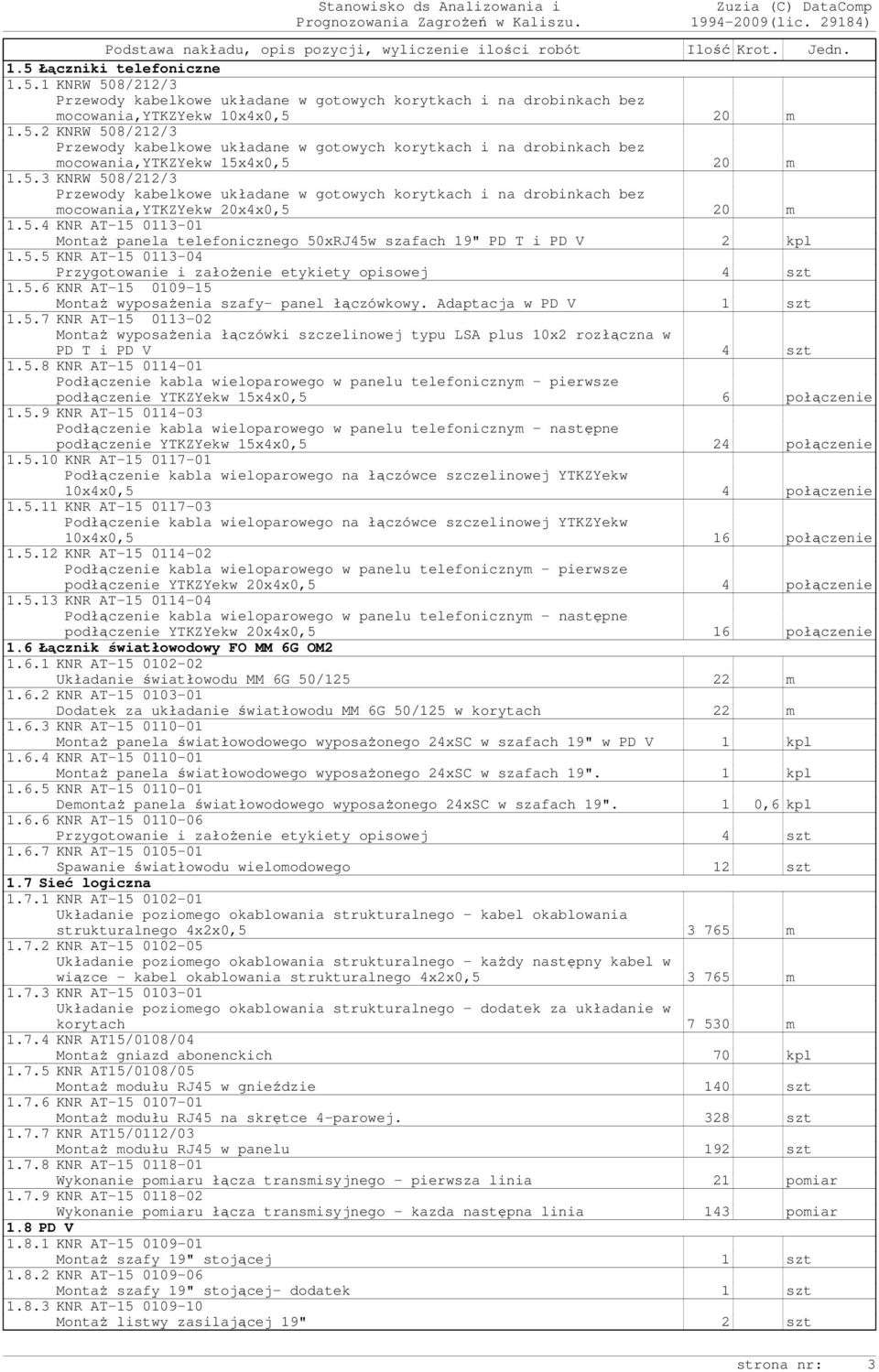

3 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1.5 Łączniki telefoniczne KNRW 508/212/3 Przewody kabelkowe układane w gotowych korytkach i na drobinkach bez mocowania,ytkzyekw 10x4x0,5 20 m KNRW 508/212/3 Przewody kabelkowe układane w gotowych korytkach i na drobinkach bez mocowania,ytkzyekw 15x4x0,5 20 m KNRW 508/212/3 Przewody kabelkowe układane w gotowych korytkach i na drobinkach bez mocowania,ytkzyekw 20x4x0,5 20 m KNR AT Montaż panela telefonicznego 50xRJ45w szafach 19" PD T i PD V 2 kpl KNR AT Przygotowanie i założenie etykiety opisowej 4 szt KNR AT Montaż wyposażenia szafy- panel łączówkowy. Adaptacja w PD V 1 szt KNR AT Montaż wyposażenia łączówki szczelinowej typu LSA plus 10x2 rozłączna w PD T i PD V 4 szt KNR AT Podłączenie kabla wieloparowego w panelu telefonicznym - pierwsze podłączenie YTKZYekw 15x4x0,5 6 połączenie KNR AT Podłączenie kabla wieloparowego w panelu telefonicznym - następne podłączenie YTKZYekw 15x4x0,5 24 połączenie KNR AT Podłączenie kabla wieloparowego na łączówce szczelinowej YTKZYekw 10x4x0,5 4 połączenie KNR AT Podłączenie kabla wieloparowego na łączówce szczelinowej YTKZYekw 10x4x0,5 16 połączenie KNR AT Podłączenie kabla wieloparowego w panelu telefonicznym - pierwsze podłączenie YTKZYekw 20x4x0,5 4 połączenie KNR AT Podłączenie kabla wieloparowego w panelu telefonicznym - następne podłączenie YTKZYekw 20x4x0,5 16 połączenie 1.6 Łącznik światłowodowy FO MM 6G OM KNR AT Układanie światłowodu MM 6G 50/ m KNR AT Dodatek za układanie światłowodu MM 6G 50/125 w korytach 22 m KNR AT Montaż panela światłowodowego wyposażonego 24xSC w szafach 19" w PD V 1 kpl KNR AT Montaż panela światłowodowego wyposażonego 24xSC w szafach 19". 1 kpl KNR AT Demontaż panela światłowodowego wyposażonego 24xSC w szafach 19". 1 0,6 kpl KNR AT Przygotowanie i założenie etykiety opisowej 4 szt KNR AT Spawanie światłowodu wielomodowego 12 szt 1.7 Sieć logiczna KNR AT Układanie poziomego okablowania strukturalnego - kabel okablowania strukturalnego 4x2x0, m KNR AT Układanie poziomego okablowania strukturalnego - każdy następny kabel w wiązce - kabel okablowania strukturalnego 4x2x0, m KNR AT Układanie poziomego okablowania strukturalnego - dodatek za układanie w korytach m KNR AT15/0108/04 Montaż gniazd abonenckich 70 kpl KNR AT15/0108/05 Montaż modułu RJ45 w gnieździe 140 szt KNR AT Montaż modułu RJ45 na skrętce 4-parowej. 328 szt KNR AT15/0112/03 Montaż modułu RJ45 w panelu 192 szt KNR AT Wykonanie pomiaru łącza transmisyjnego - pierwsza linia 21 pomiar KNR AT Wykonanie pomiaru łącza transmisyjnego - kazda następna linia 143 pomiar 1.8 PD V KNR AT Montaż szafy 19" stojącej 1 szt KNR AT Montaż szafy 19" stojącej- dodatek 1 szt KNR AT Montaż listwy zasilającej 19" 2 szt strona nr: 3

4 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn KNR AT Montaż półki 19" 1 szt KNR AT Montaż organizatora kabli 10 szt KNR AT Montaż organizatora kabli w PD T 2 szt KNR AT Montaż wentylatora w suficie szafy 19" 1 szt KNR AT Montaż panela 24xRJ45 7 szt KNR AT Montaż panela 24xRJ45 w PD S 1 szt KNR AT Przygotowanie i założenie etykiety opisowej 20 szt KNR AT Montaż mikroprocesorowego sterownika wentylatorami. 1 szt KNR AT Montaż panela zapasów kabli światłowodowych 1 szt Dostawa kabli połączeniowych. 1 kpl 1.9 Inne KNR AL01/0501/03 Montaż monitora TV 3 szt KNR AL01/0505/03 Dodatek za utrodnienia przy montażu 3 szt KNR AT15/0108/01 Montaż gniazd abonenckich - gniazdo VGA+RJ45+HDMI+3xRCA+TV typu F 3 kpl KNR AT15/0108/08 Montaż puszki 3 szt 2 Instalacja radiowęzłowa i wyświetlania alarmów 2.1 Tasy kablowe KNRW 508/101/4 Montaż uchwytów pod rury winidurowe układane pojedynczo z przygotowaniem podłoża mechanicznie, przykręcanie do kołków plastykowych w podłożu betonowym 46 m KNRW 508/110/2 Rury winidurowe układane n.t. na gotowych uchwytach, do Fi 28 mm 46 m 2.2 Okablowanie KNRW 508/207/1 Przewody kabelkowe wciągane do rur, OMY 2x1,5 130 m KNR 506/1704/4 Zainstalowanie wyposażenia dodatkowego aparatów telefonicznych, gniazdo wtykowe, na podłożu betonowym R= 0,955 M= 1,000 S= 1,000 6 szt 2.3 Osprzęt KNRW 403/1018/4 Wycinanie otworów, w drewnie, płycie gipsowej na grubość do 5 mm 314 cm KNR 506/801/10 Instalowanie głośnika bez obudowy w przestrzeniach międzystropowych, sufit podwieszany z tworzywa, R= 0,955 M= 1,000 S= 1,000 4 szt KNRW 508/501/4 Przygotowanie podłoża pod wyświetlacz DW-110/2 adaptacja. 2 kpl KNRW 508/504/3 Montaż na gotowym podłożu wyświetlacz DW-110/2 adaptacja. 2 kpl 3 Zamki szyfrowe. 3.1 Trasy kablowe KNRW 403/1003/11 przebicia do 1,5 cegły, rura do Fi 25 mm 4 otwór KNRW 508/114/4 Montaż listew elektroinstalacyjnych (naściennych, przypodłogowych i ściennych), przykręcane do podłoża z cegły 12 m KNRW 508/226/1 Przewody kabelkowe i kable układane w gotowych listwach i kanałach elektroinstalacyjnych, przewód kabelkowy, do 7,5 mm2 20 m 3.2 Osprzęt KNR AL01/0301/01 Montaż elementów kontroli dostępu. Klawiatura obsługujaca PIN-kod 4 szt KNR AL01/0112/03 Montaż zasilacza. 4 szt KNR AL01/0304/04 Montaż elektromechanicznych elementów blokujących.zwora elektromagnetyczna. 4 szt KNR AL01/0305/01 Dodatki za utrudnienia przy montażu elektromechanicznych elementów blokujących. 4 szt KNR AL01/0204/01 Montaż przycisku otwarcia drzwi. 4 szt KNR AL01/0307/01 Próby pomontażowe klawiatury obsługującej PIN-kod. 4 szt KNR AL01/0307/04 Próby pomontażowe elektromechanicznych elementów blokujących. 4 szt strona nr: 4

5 Tabela elementów scalonych Nazwa elementu 1 Okablowanie strukturalne 1.1 Trasy kablowe. 1.2 Demontaż istniejącego okablowania klasy D 1.3 Modernizacja PD S 1.4 Modernizacja PD T 1.5 Łączniki telefoniczne 1.6 Łącznik światłowodowy FO MM 6G OM2 1.7 Sieć logiczna 1.8 PD V 1.9 Inne 2 Instalacja radiowęzłowa i wyświetlania alarmów 2.1 Tasy kablowe 2.2 Okablowanie 2.3 Osprzęt 3 Zamki szyfrowe. 3.1 Trasy kablowe 3.2 Osprzęt Wartość R M S Razem strona nr: 5

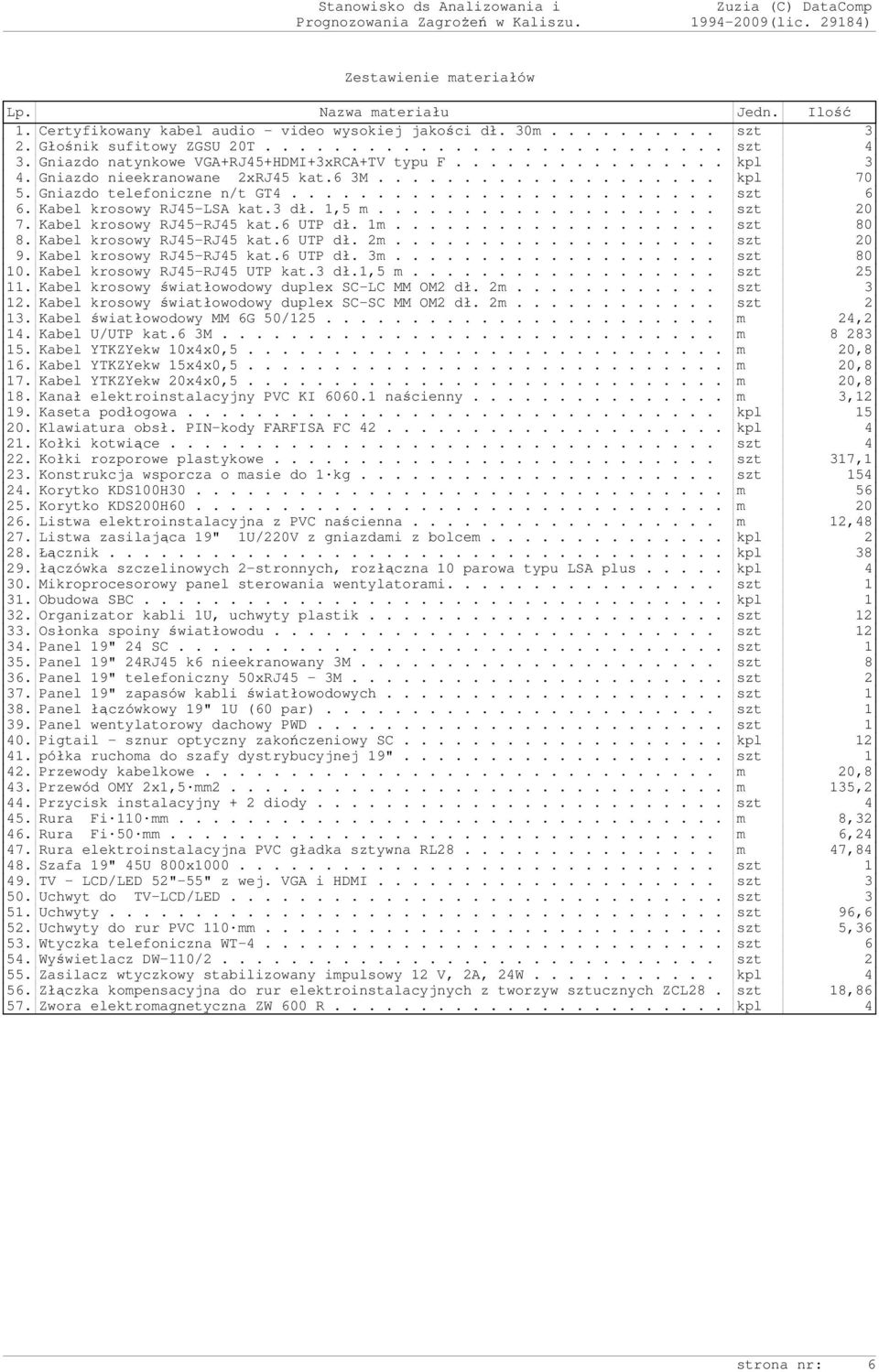

6 Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość 1. Certyfikowany kabel audio - video wysokiej jakości dł. 30m szt 3 2. Głośnik sufitowy ZGSU 20T szt 4 3. Gniazdo natynkowe VGA+RJ45+HDMI+3xRCA+TV typu F kpl 3 4. Gniazdo nieekranowane 2xRJ45 kat.6 3M kpl Gniazdo telefoniczne n/t GT szt 6 6. Kabel krosowy RJ45-LSA kat.3 dł. 1,5 m szt Kabel krosowy RJ45-RJ45 kat.6 UTP dł. 1m szt Kabel krosowy RJ45-RJ45 kat.6 UTP dł. 2m szt Kabel krosowy RJ45-RJ45 kat.6 UTP dł. 3m szt Kabel krosowy RJ45-RJ45 UTP kat.3 dł.1,5 m szt Kabel krosowy światłowodowy duplex SC-LC MM OM2 dł. 2m szt Kabel krosowy światłowodowy duplex SC-SC MM OM2 dł. 2m szt Kabel światłowodowy MM 6G 50/ m 24,2 14. Kabel U/UTP kat.6 3M m Kabel YTKZYekw 10x4x0, m 20,8 16. Kabel YTKZYekw 15x4x0, m 20,8 17. Kabel YTKZYekw 20x4x0, m 20,8 18. Kanał elektroinstalacyjny PVC KI naścienny m 3, Kaseta podłogowa kpl Klawiatura obsł. PIN-kody FARFISA FC kpl Kołki kotwiące szt Kołki rozporowe plastykowe szt 317,1 23. Konstrukcja wsporcza o masie do 1 kg szt Korytko KDS100H m Korytko KDS200H m Listwa elektroinstalacyjna z PVC naścienna m 12, Listwa zasilająca 19" 1U/220V z gniazdami z bolcem kpl Łącznik kpl łączówka szczelinowych 2-stronnych, rozłączna 10 parowa typu LSA plus..... kpl Mikroprocesorowy panel sterowania wentylatorami szt Obudowa SBC kpl Organizator kabli 1U, uchwyty plastik szt Osłonka spoiny światłowodu szt Panel 19" 24 SC szt Panel 19" 24RJ45 k6 nieekranowany 3M szt Panel 19" telefoniczny 50xRJ45-3M szt Panel 19" zapasów kabli światłowodowych szt Panel łączówkowy 19" 1U (60 par) szt Panel wentylatorowy dachowy PWD szt Pigtail - sznur optyczny zakończeniowy SC kpl półka ruchoma do szafy dystrybucyjnej 19" szt Przewody kabelkowe m 20,8 43. Przewód OMY 2x1,5 mm m 135,2 44. Przycisk instalacyjny + 2 diody szt Rura Fi 110 mm m 8, Rura Fi 50 mm m 6, Rura elektroinstalacyjna PVC gładka sztywna RL m 47, Szafa 19" 45U 800x szt TV - LCD/LED 52"-55" z wej. VGA i HDMI szt Uchwyt do TV-LCD/LED szt Uchwyty szt 96,6 52. Uchwyty do rur PVC 110 mm szt 5, Wtyczka telefoniczna WT szt Wyświetlacz DW-110/ szt Zasilacz wtyczkowy stabilizowany impulsowy 12 V, 2A, 24W kpl Złączka kompensacyjna do rur elektroinstalacyjnych z tworzyw sztucznych ZCL28. szt 18, Zwora elektromagnetyczna ZW 600 R kpl 4 strona nr: 6

7 Zestawienie robocizny Lp. Nazwa zawodu Jedn. Ilość 1. Monter grupa II r-g 20, Monter grupa III r-g 0, Monter grupa IV r-g 0, Robocizna r-g 363, Robotnicy r-g 107,5617 Razem (z dokładnością do zaokrągleń): 491,5062 Zestawienie sprzętu Lp. Nazwa sprzętu Jedn. Ilość 1. Przyrząd pomiarowy okablowania strukturalnego m-g 30,27 2. Środek łączności bezprzewodowej m-g 30,27 Razem m-g (z dokładnością do zaokrągleń): 60,54 strona nr: 7
