4. OCHRONA PRZECIWPOŻAROWA BUDYNKU.

Transkrypt

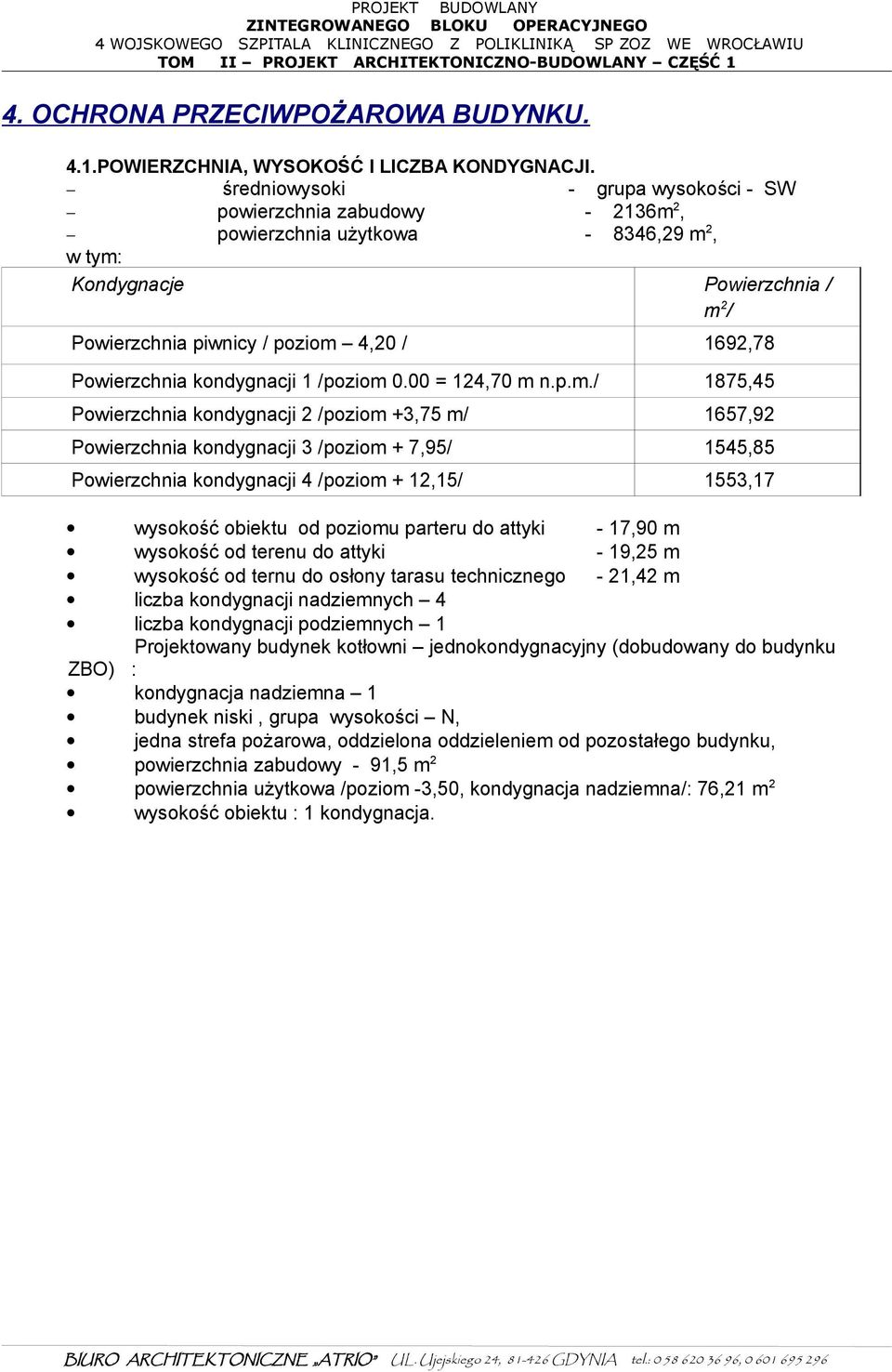

1 4. OCHRONA PRZECIWPOŻAROWA BUDYNKU. 4.1.POWIERZCHNIA, WYSOKOŚĆ I LICZBA KONDYGNACJI. średniowysoki - grupa wysokości - SW powierzchnia zabudowy m 2, powierzchnia użytkowa ,29 m 2, w tym: Kondygnacje Powierzchnia / m 2 / Powierzchnia piwnicy / poziom 4,20 / 1692,78 Powierzchnia kondygnacji 1 /poziom 0.00 = 124,70 m n.p.m./ 1875,45 Powierzchnia kondygnacji 2 /poziom +3,75 m/ 1657,92 Powierzchnia kondygnacji 3 /poziom + 7,95/ 1545,85 Powierzchnia kondygnacji 4 /poziom + 12,15/ 1553,17 wysokość obiektu od poziomu parteru do attyki - 17,90 m wysokość od terenu do attyki - 19,25 m wysokość od ternu do osłony tarasu technicznego - 21,42 m liczba kondygnacji nadziemnych 4 liczba kondygnacji podziemnych 1 Projektowany budynek kotłowni jednokondygnacyjny (dobudowany do budynku ZBO) : kondygnacja nadziemna 1 budynek niski, grupa wysokości N, jedna strefa pożarowa, oddzielona oddzieleniem od pozostałego budynku, powierzchnia zabudowy - 91,5 m 2 powierzchnia użytkowa /poziom -3,50, kondygnacja nadziemna/: 76,21 m 2 wysokość obiektu : 1 kondygnacja.

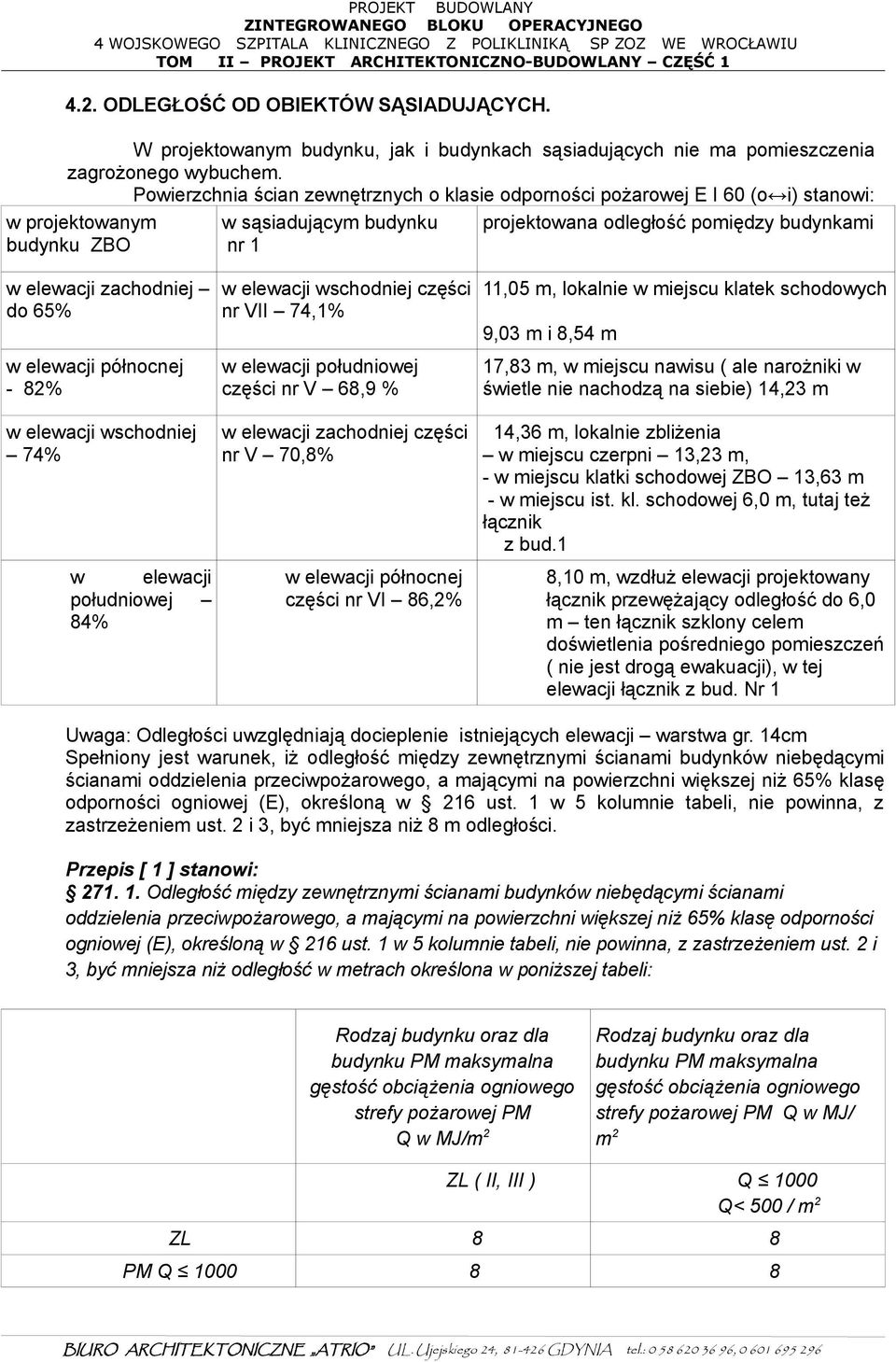

2 4.2. ODLEGŁOŚĆ OD OBIEKTÓW SĄSIADUJĄCYCH. W projektowanym budynku, jak i budynkach sąsiadujących nie ma pomieszczenia zagrożonego wybuchem. Powierzchnia ścian zewnętrznych o klasie odporności pożarowej E I 60 (o i) stanowi: w projektowanym budynku ZBO w sąsiadującym budynku nr 1 projektowana odległość pomiędzy budynkami w elewacji zachodniej do 65% w elewacji północnej - 82% w elewacji wschodniej części nr VII 74,1% w elewacji południowej części nr V 68,9 % 11,05 m, lokalnie w miejscu klatek schodowych 9,03 m i 8,54 m 17,83 m, w miejscu nawisu ( ale narożniki w świetle nie nachodzą na siebie) 14,23 m w elewacji wschodniej 74% w elewacji południowej 84% w elewacji zachodniej części nr V 70,8% w elewacji północnej części nr VI 86,2% 14,36 m, lokalnie zbliżenia w miejscu czerpni 13,23 m, - w miejscu klatki schodowej ZBO 13,63 m - w miejscu ist. kl. schodowej 6,0 m, tutaj też łącznik z bud.1 8,10 m, wzdłuż elewacji projektowany łącznik przewężający odległość do 6,0 m ten łącznik szklony celem doświetlenia pośredniego pomieszczeń ( nie jest drogą ewakuacji), w tej elewacji łącznik z bud. Nr 1 Uwaga: Odległości uwzględniają docieplenie istniejących elewacji warstwa gr. 14cm Spełniony jest warunek, iż odległość między zewnętrznymi ścianami budynków niebędącymi ścianami oddzielenia przeciwpożarowego, a mającymi na powierzchni większej niż 65% klasę odporności ogniowej (E), określoną w 216 ust. 1 w 5 kolumnie tabeli, nie powinna, z zastrzeżeniem ust. 2 i 3, być mniejsza niż 8 m odległości. Przepis [ 1 ] stanowi: Odległość między zewnętrznymi ścianami budynków niebędącymi ścianami oddzielenia przeciwpożarowego, a mającymi na powierzchni większej niż 65% klasę odporności ogniowej (E), określoną w 216 ust. 1 w 5 kolumnie tabeli, nie powinna, z zastrzeżeniem ust. 2 i 3, być mniejsza niż odległość w metrach określona w poniższej tabeli: Rodzaj budynku oraz dla budynku PM maksymalna gęstość obciążenia ogniowego strefy pożarowej PM Q w MJ/m 2 Rodzaj budynku oraz dla budynku PM maksymalna gęstość obciążenia ogniowego strefy pożarowej PM Q w MJ/ m 2 ZL ( II, III ) Q 1000 Q< 500 / m 2 ZL 8 8 PM Q

3 4. Jeżeli ściana zewnętrzna budynku ma na powierzchni nie większej niż 65%, lecz nie mniejszej niż 30%, klasę odporności ogniowej (E), określoną w 216 ust. 1 w 5 kolumnie tabeli, wówczas odległość między tą ścianą lub jej częścią a ścianą zewnętrzną drugiego budynku należy zwiększyć w stosunku do określonej w ust. 1 i 2 o 50%. 5. Jeżeli ściana zewnętrzna budynku ma na powierzchni mniejszej niż 30% klasę odporności ogniowej (E), określoną w 216 ust. 1 w 5 kolumnie tabeli, wówczas odległość między tą ścianą lub jej częścią a ścianą zewnętrzną drugiego budynku należy zwiększyć w stosunku do określonej w ust. 1 i 2 o 100%. Korytarz biegnący równolegle do elewacji południowej częściowo szklony w celu doświetlenia części pomieszczeń stanowi nadwieszenie - odległość do ściany budynku nowo projektowanego od sąsiadującego ściany pełnej wewnętrznej wynosi ponad 8 m. Budynek jest projektowany jako dobudowany do istniejących budynków szpitala ( patrz plan zagospodarowania w załączeniu rys. nr 1a i 1b ) i jest wydzielony oddzieleniami przeciwpożarowymi ( wydzielone strefy pożarowe ) lub wymagalnymi wg przepisu [1] przestrzeniami wolnego terenu PARAMETRY POŻAROWE WYSTĘPUJĄCYCH SUBSTANCJI PALNYCH. Wg odrębnych projektów tlen medyczny, gaz ziemny dostarczany z instalacji gazowej zewnętrznej GZ50, olej opałowy o temperaturze zapłonu powyżej 65 o C. Sposób dostarczania mediów do pomieszczeń wg odrębnych projektów budowlanych PRZEWIDYWANA GĘSTOŚĆ OBCIĄŻENIA OGNIOWEGO. Nie dotyczy obiektu projektowanego. Kotłownia Q 500 MJ/m KATEGORIĘ ZAGROŻENIA LUDZI, PRZEWIDYWANĄ LICZBĘ OSÓB NA KAŻDEJ KONDYGNACJI I W POSZCZEGÓLNYCH POMIESZCZENIACH. Kategoria zagrożenia ludzi - ZL III - poziom piwnicy i kondygnacji 1, - ZL II pozostałe kondygnacje nadziemne. Osoby na kondygnacjach: - piwnica /poziom -4,20 m/ DD pom do miejsce stałej pracy dla 3 osób na zmianie ( praca dwuzmianowa), - magazyn pom , do stanowisko przyjęcia towaru na magazyn ZBO praca 2 osób na zmianie (praca dwuzmianowa) praca od 2-4 godzin na zmianę - szatnie 5 grup szatniowych, - pom osób 1 zmiana, - pom osób 2 zmiany 28osób +21osób, - pom osób 2 zmiany 28osób+21osób, - pom osób 3 zmiany 15osób+15osób+10osób, - pom osób 3 zmiany 15osób+15osób+10osób, -Pro morte pom czasowe przebywanie 1 osoby na zmianie do 2 godzin Maksymalnie 103 osób będzie przebywać jednocześnie na poziomie piwnic. - kondygnacja 1 /poziom 0.00 = 124,70 m n.p.m./ - gabinety pom epidemiologia 5 osób na 1 zmianie ( praca jednozmianowa); poltransplant 2-3 osób na zmianie ( praca jednozmianowa); pokoje dla rodzin okazjonalnie czasowe do 2 godzin,

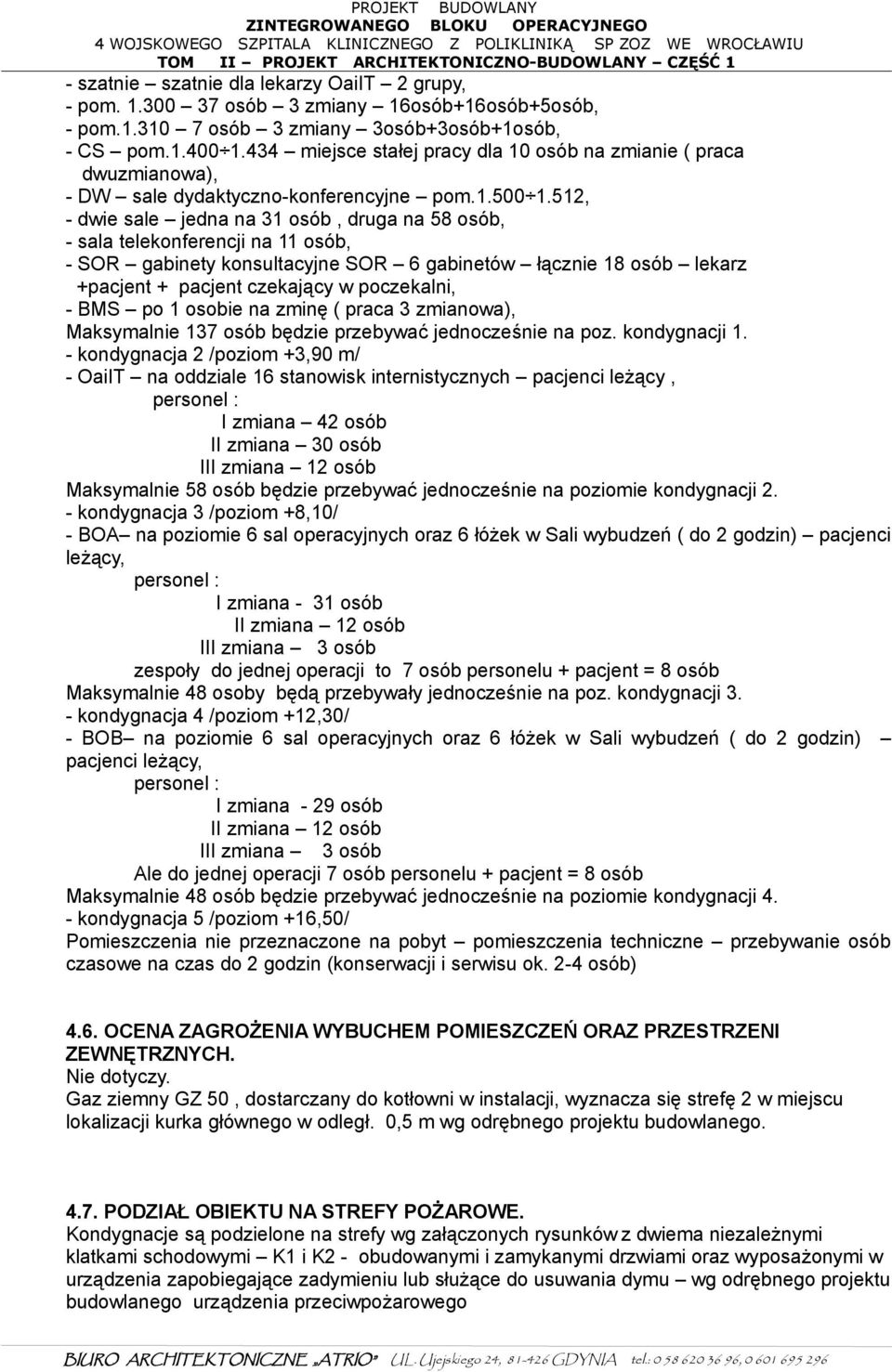

4 PROJEKT BUDOWLANY - szatnie szatnie dla lekarzy OaiIT 2 grupy, - pom osób 3 zmiany 16osób+16osób+5osób, - pom osób 3 zmiany 3osób+3osób+1osób, - CS pom miejsce stałej pracy dla 10 osób na zmianie ( praca dwuzmianowa), - DW sale dydaktyczno-konferencyjne pom , - dwie sale jedna na 31 osób, druga na 58 osób, - sala telekonferencji na 11 osób, - SOR gabinety konsultacyjne SOR 6 gabinetów łącznie 18 osób lekarz +pacjent + pacjent czekający w poczekalni, - BMS po 1 osobie na zminę ( praca 3 zmianowa), Maksymalnie 137 osób będzie przebywać jednocześnie na poz. kondygnacji 1. - kondygnacja 2 /poziom +3,90 m/ - OaiIT na oddziale 16 stanowisk internistycznych pacjenci leżący, personel : I zmiana 42 osób II zmiana 30 osób III zmiana 12 osób Maksymalnie 58 osób będzie przebywać jednocześnie na poziomie kondygnacji 2. - kondygnacja 3 /poziom +8,10/ - BOA na poziomie 6 sal operacyjnych oraz 6 łóżek w Sali wybudzeń ( do 2 godzin) pacjenci leżący, personel : I zmiana - 31 osób II zmiana 12 osób III zmiana 3 osób zespoły do jednej operacji to 7 osób personelu + pacjent = 8 osób Maksymalnie 48 osoby będą przebywały jednocześnie na poz. kondygnacji 3. - kondygnacja 4 /poziom +12,30/ - BOB na poziomie 6 sal operacyjnych oraz 6 łóżek w Sali wybudzeń ( do 2 godzin) pacjenci leżący, personel : I zmiana - 29 osób II zmiana 12 osób III zmiana 3 osób Ale do jednej operacji 7 osób personelu + pacjent = 8 osób Maksymalnie 48 osób będzie przebywać jednocześnie na poziomie kondygnacji 4. - kondygnacja 5 /poziom +16,50/ Pomieszczenia nie przeznaczone na pobyt pomieszczenia techniczne przebywanie osób czasowe na czas do 2 godzin (konserwacji i serwisu ok. 2-4 osób) 4.6. OCENA ZAGROŻENIA WYBUCHEM POMIESZCZEŃ ORAZ PRZESTRZENI ZEWNĘTRZNYCH. Nie dotyczy. Gaz ziemny GZ 50, dostarczany do kotłowni w instalacji, wyznacza się strefę 2 w miejscu lokalizacji kurka głównego w odległ. 0,5 m wg odrębnego projektu budowlanego PODZIAŁ OBIEKTU NA STREFY POŻAROWE. Kondygnacje są podzielone na strefy wg załączonych rysunków z dwiema niezależnymi klatkami schodowymi K1 i K2 - obudowanymi i zamykanymi drzwiami oraz wyposażonymi w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu wg odrębnego projektu budowlanego urządzenia przeciwpożarowego

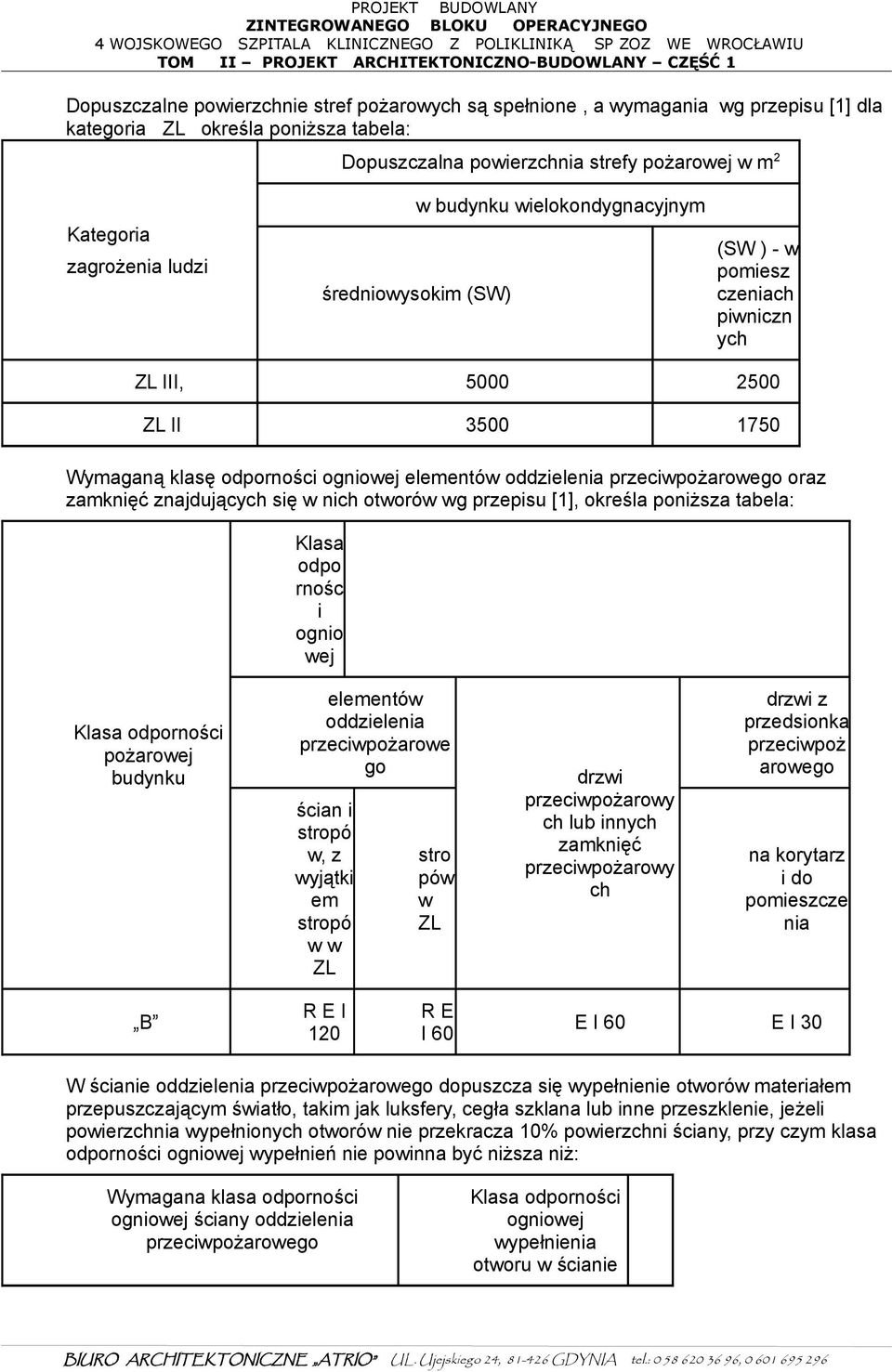

5 Dopuszczalne powierzchnie stref pożarowych są spełnione, a wymagania wg przepisu [1] dla kategoria ZL określa poniższa tabela: Dopuszczalna powierzchnia strefy pożarowej w m 2 Kategoria zagrożenia ludzi w budynku wielokondygnacyjnym średniowysokim (SW) (SW ) - w pomiesz czeniach piwniczn ych ZL III, ZL II Wymaganą klasę odporności ogniowej elementów oddzielenia przeciwpożarowego oraz zamknięć znajdujących się w nich otworów wg przepisu [1], określa poniższa tabela: Klasa odpo rnośc i ognio wej Klasa odporności pożarowej budynku elementów oddzielenia przeciwpożarowe go ścian i stropó w, z wyjątki em stropó w w ZL stro pów w ZL drzwi przeciwpożarowy ch lub innych zamknięć przeciwpożarowy ch drzwi z przedsionka przeciwpoż arowego na korytarz i do pomieszcze nia B R E I 120 R E I 60 E I 60 E I 30 W ścianie oddzielenia przeciwpożarowego dopuszcza się wypełnienie otworów materiałem przepuszczającym światło, takim jak luksfery, cegła szklana lub inne przeszklenie, jeżeli powierzchnia wypełnionych otworów nie przekracza 10% powierzchni ściany, przy czym klasa odporności ogniowej wypełnień nie powinna być niższa niż: Wymagana klasa odporności ogniowej ściany oddzielenia przeciwpożarowego Klasa odporności ogniowej wypełnienia otworu w ścianie

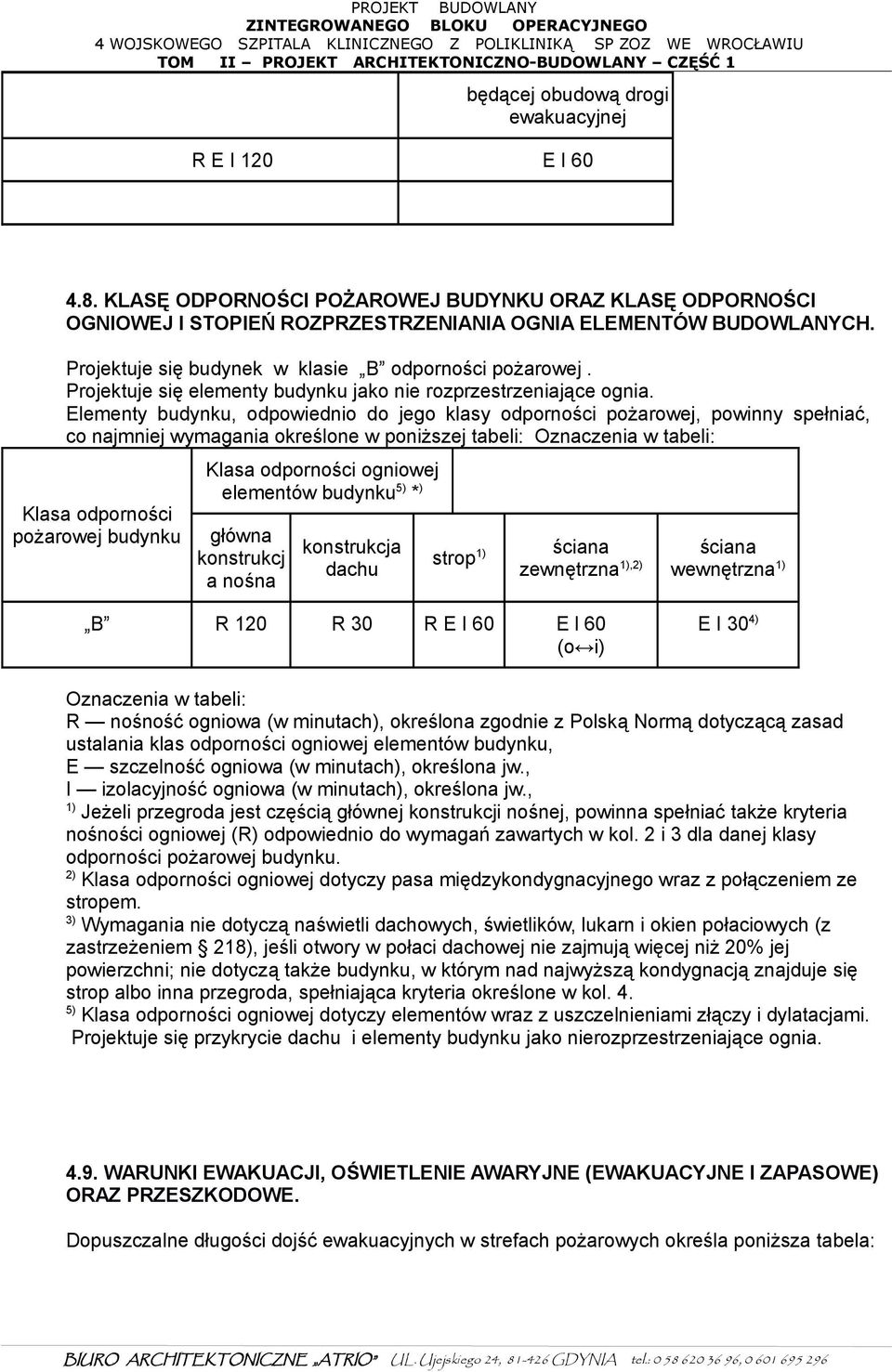

6 będącej obudową drogi ewakuacyjnej R E I 120 E I KLASĘ ODPORNOŚCI POŻAROWEJ BUDYNKU ORAZ KLASĘ ODPORNOŚCI OGNIOWEJ I STOPIEŃ ROZPRZESTRZENIANIA OGNIA ELEMENTÓW BUDOWLANYCH. Projektuje się budynek w klasie B odporności pożarowej. Projektuje się elementy budynku jako nie rozprzestrzeniające ognia. Elementy budynku, odpowiednio do jego klasy odporności pożarowej, powinny spełniać, co najmniej wymagania określone w poniższej tabeli: Oznaczenia w tabeli: Klasa odporności pożarowej budynku Klasa odporności ogniowej elementów budynku 5) * ) główna konstrukcj a nośna konstrukcja dachu strop 1) ściana zewnętrzna 1),2) ściana wewnętrzna 1) B R 120 R 30 R E I 60 E l 60 (o i) E I 30 4) Oznaczenia w tabeli: R nośność ogniowa (w minutach), określona zgodnie z Polską Normą dotyczącą zasad ustalania klas odporności ogniowej elementów budynku, E szczelność ogniowa (w minutach), określona jw., I izolacyjność ogniowa (w minutach), określona jw., 1) Jeżeli przegroda jest częścią głównej konstrukcji nośnej, powinna spełniać także kryteria nośności ogniowej (R) odpowiednio do wymagań zawartych w kol. 2 i 3 dla danej klasy odporności pożarowej budynku. 2) Klasa odporności ogniowej dotyczy pasa międzykondygnacyjnego wraz z połączeniem ze stropem. 3) Wymagania nie dotyczą naświetli dachowych, świetlików, lukarn i okien połaciowych (z zastrzeżeniem 218), jeśli otwory w połaci dachowej nie zajmują więcej niż 20% jej powierzchni; nie dotyczą także budynku, w którym nad najwyższą kondygnacją znajduje się strop albo inna przegroda, spełniająca kryteria określone w kol. 4. 5) Klasa odporności ogniowej dotyczy elementów wraz z uszczelnieniami złączy i dylatacjami. Projektuje się przykrycie dachu i elementy budynku jako nierozprzestrzeniające ognia WARUNKI EWAKUACJI, OŚWIETLENIE AWARYJNE (EWAKUACYJNE I ZAPASOWE) ORAZ PRZESZKODOWE. Dopuszczalne długości dojść ewakuacyjnych w strefach pożarowych określa poniższa tabela:

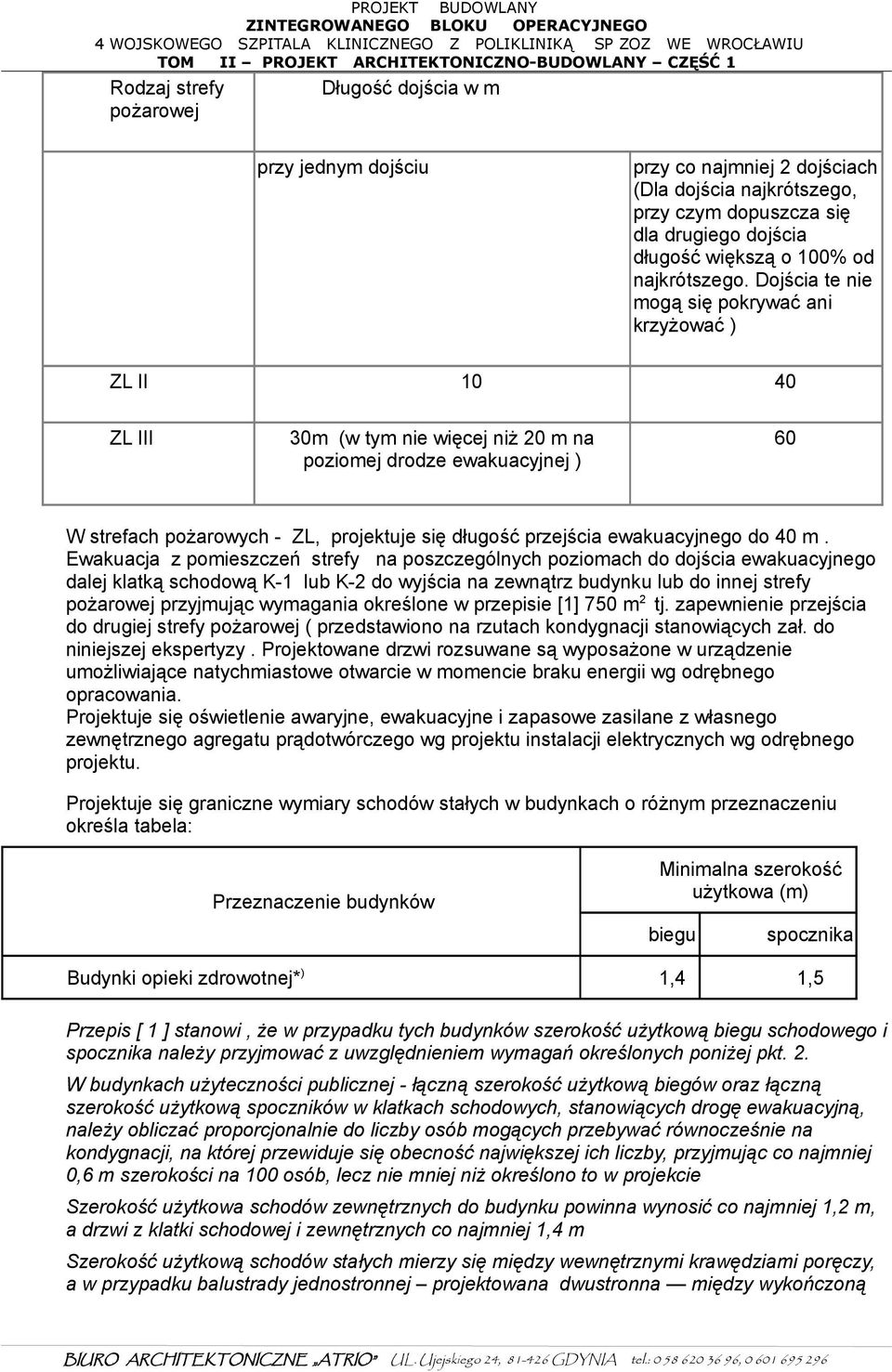

7 Rodzaj strefy pożarowej Długość dojścia w m przy jednym dojściu przy co najmniej 2 dojściach (Dla dojścia najkrótszego, przy czym dopuszcza się dla drugiego dojścia długość większą o 100% od najkrótszego. Dojścia te nie mogą się pokrywać ani krzyżować ) ZL II ZL III 30m (w tym nie więcej niż 20 m na poziomej drodze ewakuacyjnej ) 60 W strefach pożarowych - ZL, projektuje się długość przejścia ewakuacyjnego do 40 m. Ewakuacja z pomieszczeń strefy na poszczególnych poziomach do dojścia ewakuacyjnego dalej klatką schodową K-1 lub K-2 do wyjścia na zewnątrz budynku lub do innej strefy pożarowej przyjmując wymagania określone w przepisie [1] 750 m 2 tj. zapewnienie przejścia do drugiej strefy pożarowej ( przedstawiono na rzutach kondygnacji stanowiących zał. do niniejszej ekspertyzy. Projektowane drzwi rozsuwane są wyposażone w urządzenie umożliwiające natychmiastowe otwarcie w momencie braku energii wg odrębnego opracowania. Projektuje się oświetlenie awaryjne, ewakuacyjne i zapasowe zasilane z własnego zewnętrznego agregatu prądotwórczego wg projektu instalacji elektrycznych wg odrębnego projektu. Projektuje się graniczne wymiary schodów stałych w budynkach o różnym przeznaczeniu określa tabela: Przeznaczenie budynków Minimalna szerokość użytkowa (m) biegu spocznika Budynki opieki zdrowotnej* ) 1,4 1,5 Przepis [ 1 ] stanowi, że w przypadku tych budynków szerokość użytkową biegu schodowego i spocznika należy przyjmować z uwzględnieniem wymagań określonych poniżej pkt. 2. W budynkach użyteczności publicznej - łączną szerokość użytkową biegów oraz łączną szerokość użytkową spoczników w klatkach schodowych, stanowiących drogę ewakuacyjną, należy obliczać proporcjonalnie do liczby osób mogących przebywać równocześnie na kondygnacji, na której przewiduje się obecność największej ich liczby, przyjmując co najmniej 0,6 m szerokości na 100 osób, lecz nie mniej niż określono to w projekcie Szerokość użytkowa schodów zewnętrznych do budynku powinna wynosić co najmniej 1,2 m, a drzwi z klatki schodowej i zewnętrznych co najmniej 1,4 m Szerokość użytkową schodów stałych mierzy się między wewnętrznymi krawędziami poręczy, a w przypadku balustrady jednostronnej projektowana dwustronna między wykończoną

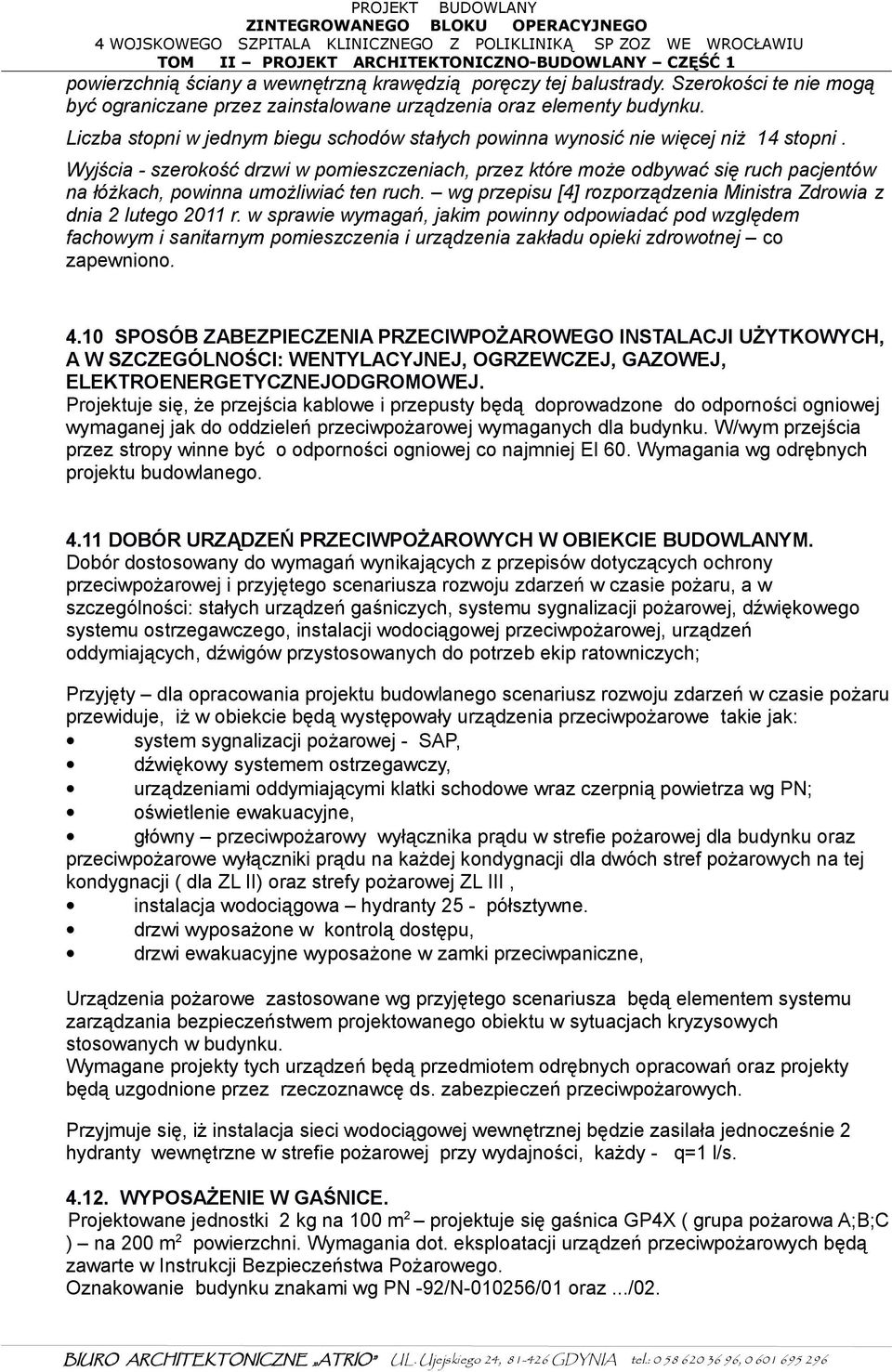

8 PROJEKT BUDOWLANY powierzchnią ściany a wewnętrzną krawędzią poręczy tej balustrady. Szerokości te nie mogą być ograniczane przez zainstalowane urządzenia oraz elementy budynku. Liczba stopni w jednym biegu schodów stałych powinna wynosić nie więcej niż 14 stopni. Wyjścia - szerokość drzwi w pomieszczeniach, przez które może odbywać się ruch pacjentów na łóżkach, powinna umożliwiać ten ruch. wg przepisu [4] rozporządzenia Ministra Zdrowia z dnia 2 lutego 2011 r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej co zapewniono SPOSÓB ZABEZPIECZENIA PRZECIWPOŻAROWEGO INSTALACJI UŻYTKOWYCH, A W SZCZEGÓLNOŚCI: WENTYLACYJNEJ, OGRZEWCZEJ, GAZOWEJ, ELEKTROENERGETYCZNEJODGROMOWEJ. Projektuje się, że przejścia kablowe i przepusty będą doprowadzone do odporności ogniowej wymaganej jak do oddzieleń przeciwpożarowej wymaganych dla budynku. W/wym przejścia przez stropy winne być o odporności ogniowej co najmniej EI 60. Wymagania wg odrębnych projektu budowlanego DOBÓR URZĄDZEŃ PRZECIWPOŻAROWYCH W OBIEKCIE BUDOWLANYM. Dobór dostosowany do wymagań wynikających z przepisów dotyczących ochrony przeciwpożarowej i przyjętego scenariusza rozwoju zdarzeń w czasie pożaru, a w szczególności: stałych urządzeń gaśniczych, systemu sygnalizacji pożarowej, dźwiękowego systemu ostrzegawczego, instalacji wodociągowej przeciwpożarowej, urządzeń oddymiających, dźwigów przystosowanych do potrzeb ekip ratowniczych; Przyjęty dla opracowania projektu budowlanego scenariusz rozwoju zdarzeń w czasie pożaru przewiduje, iż w obiekcie będą występowały urządzenia przeciwpożarowe takie jak: system sygnalizacji pożarowej - SAP, dźwiękowy systemem ostrzegawczy, urządzeniami oddymiającymi klatki schodowe wraz czerpnią powietrza wg PN; oświetlenie ewakuacyjne, główny przeciwpożarowy wyłącznika prądu w strefie pożarowej dla budynku oraz przeciwpożarowe wyłączniki prądu na każdej kondygnacji dla dwóch stref pożarowych na tej kondygnacji ( dla ZL II) oraz strefy pożarowej ZL III, instalacja wodociągowa hydranty 25 - półsztywne. drzwi wyposażone w kontrolą dostępu, drzwi ewakuacyjne wyposażone w zamki przeciwpaniczne, Urządzenia pożarowe zastosowane wg przyjętego scenariusza będą elementem systemu zarządzania bezpieczeństwem projektowanego obiektu w sytuacjach kryzysowych stosowanych w budynku. Wymagane projekty tych urządzeń będą przedmiotem odrębnych opracowań oraz projekty będą uzgodnione przez rzeczoznawcę ds. zabezpieczeń przeciwpożarowych. Przyjmuje się, iż instalacja sieci wodociągowej wewnętrznej będzie zasilała jednocześnie 2 hydranty wewnętrzne w strefie pożarowej przy wydajności, każdy - q=1 l/s WYPOSAŻENIE W GAŚNICE. Projektowane jednostki 2 kg na 100 m 2 projektuje się gaśnica GP4X ( grupa pożarowa A;B;C ) na 200 m 2 powierzchni. Wymagania dot. eksploatacji urządzeń przeciwpożarowych będą zawarte w Instrukcji Bezpieczeństwa Pożarowego. Oznakowanie budynku znakami wg PN -92/N /01 oraz.../02.

9 4.13. ZAOPATRZENIE W WODĘ DO ZEWNĘTRZNEGO GASZENIA POŻARU. Wg stanu istniejącego hydranty D nom l/s każdy, wymaga się 20 l/s tj. dwa hydranty nadziemne projektowane wg odrębnego projektu DROGI POŻAROWE Droga pożarowa do budynku budowanego budynku ZBO jako średniowysokiego jest wymagana. W związku z tym, że nie można zapewnić tych wymagań to wg przepisu [2] dokonuje się opracowania ekspertyzy technicznej. Droga pożarowa do budynku jest wymagana. Zgodnie z przepisem [ 1 ] - droga pożarowa powinna przebiegać wzdłuż dłuższego boku budynku, o którym mowa w ust. 1 pkt 1 4, na całej jego długości, przy czym bliższa krawędź drogi pożarowej musi być oddalona od ściany budynku o 5 15 m dla obiektów zaliczanych do kategorii zagrożenia ludzi Pomiędzy tą drogą i ścianą budynku nie mogą występować stałe elementy zagospodarowania terenu lub drzewa i krzewy o wysokości przekraczającej 3 m, uniemożliwiające dostęp do elewacji budynku za pomocą podnośników i drabin mechanicznych co nie jest spełnione. Zgodnie z projektem zagospodarowania rys nr 1 w załączeniu dla konkretnej działki i projektowanego wg wymagań nie ma możliwości spełnienia wymagań dot. drogi pożarowej, o których mowa w przepisie [2] - rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr 124, poz. 1030) ZAŁĄCZNIKI GRAFICZNE - (5)
