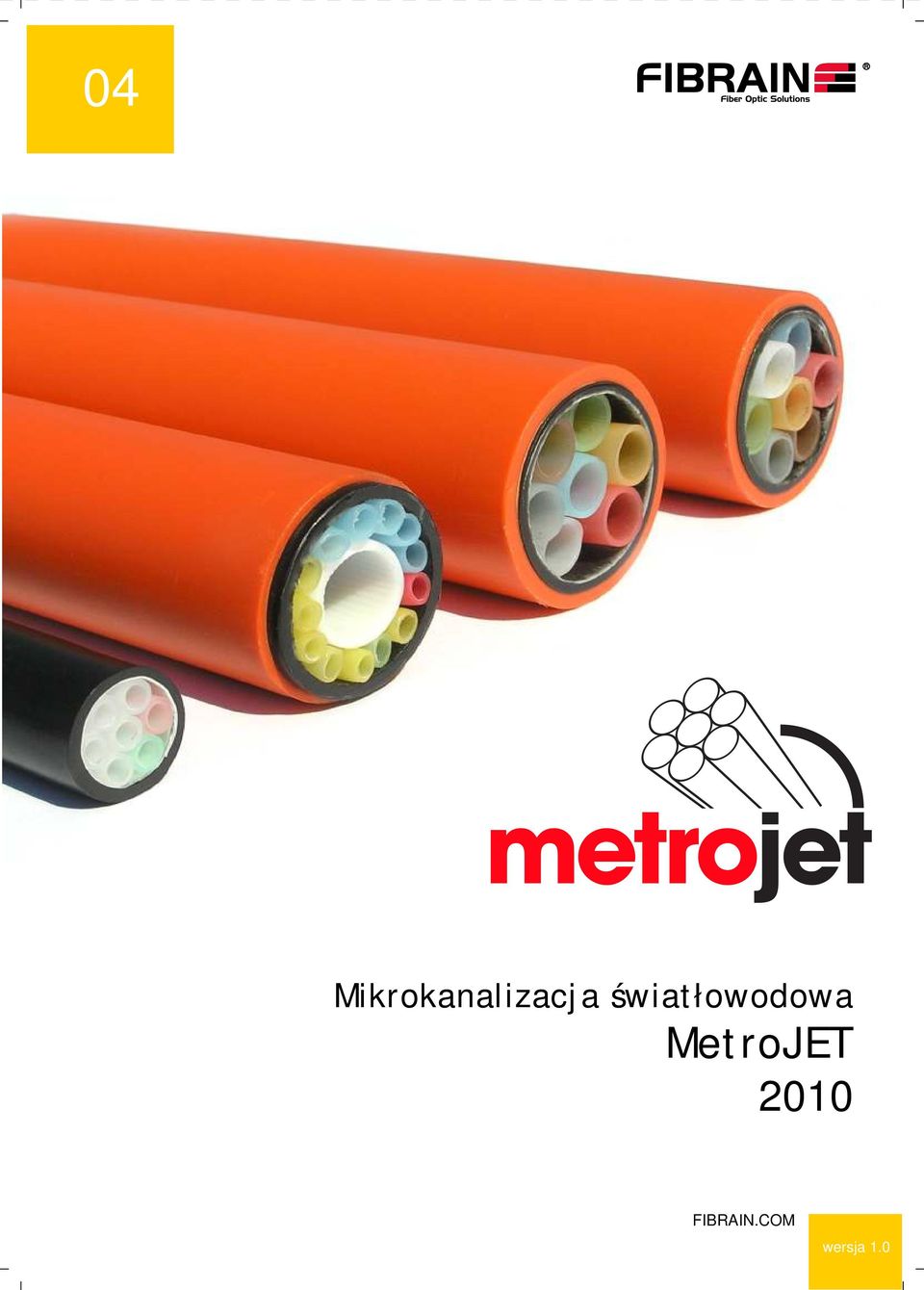

1 Mikrokanalizacja światłowodowa MetroJET 2010 wersja 1.0

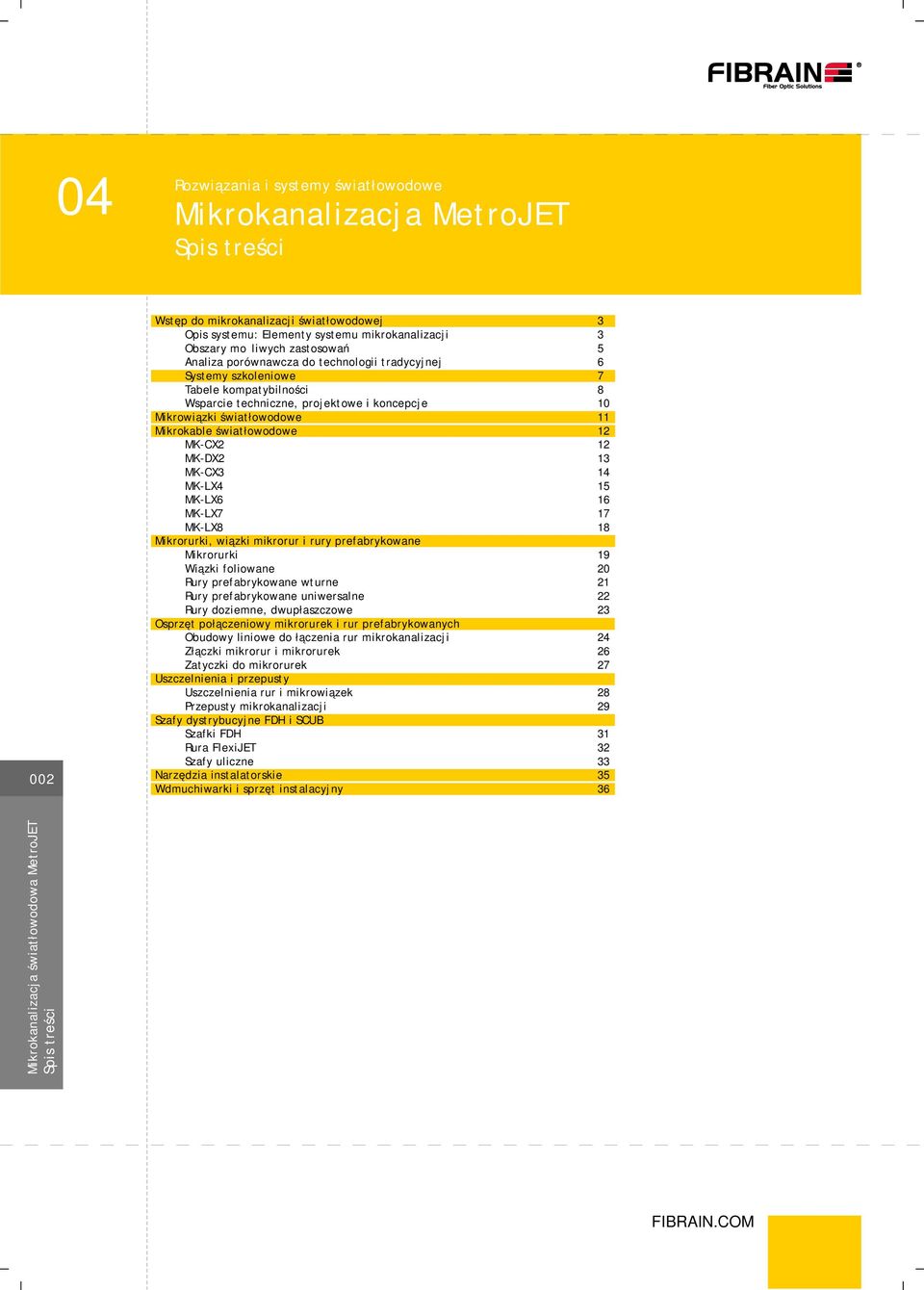

2 Rozwiązania i systemy światłowodowe Spis treści 002 Wstęp do mikrokanalizacji światłowodowej Opis systemu: Elementy systemu mikrokanalizacji Obszary możliwych zastosowań 5 Analiza porównawcza do technologii tradycyjnej Systemy szkoleniowe 7 Tabele kompatybilności Wsparcie techniczne, projektowe i koncepcje 10 Mikrowiązki światłowodowe 11 Mikrokable światłowodowe MK-CX2 MK-DX2 1 MK-CX 1 MK-LX 15 MK-LX 1 MK-LX7 17 MK-LX 1 Mikrorurki, wiązki mikrorur i rury prefabrykowane Mikrorurki 19 Wiązki foliowane 20 Rury prefabrykowane wturne 21 Rury prefabrykowane uniwersalne 22 Rury doziemne, dwupłaszczowe 2 Osprzęt połączeniowy mikrorurek i rur prefabrykowanych Obudowy liniowe do łączenia rur mikrokanalizacji 2 Złączki mikrorur i mikrorurek 2 Zatyczki do mikrorurek 27 Uszczelnienia i przepusty Uszczelnienia rur i mikrowiązek 2 Przepusty mikrokanalizacji 29 Szafy dystrybucyjne FDH i SCUB Szafki FDH 1 Rura FlexiJET 2 Szafy uliczne Narzędzia instalatorskie 5 Wdmuchiwarki i sprzęt instalacyjny Spis treści

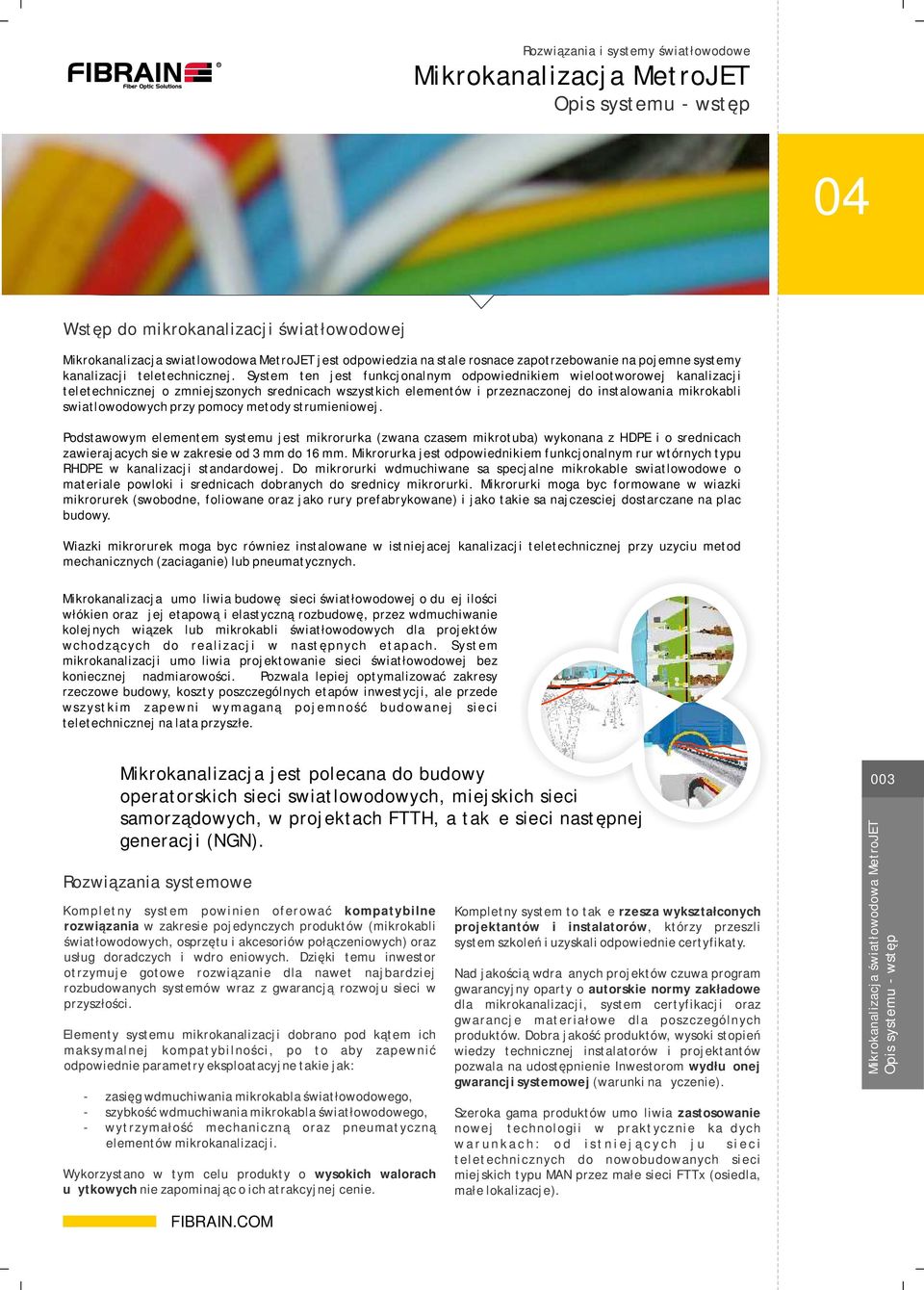

3 Opis systemu - wstęp Wstęp do mikrokanalizacji światłowodowej Mikrokanalizacja swiatlowodowa MetroJET jest odpowiedzia na stale rosnace zapotrzebowanie na pojemne systemy kanalizacji teletechnicznej. System ten jest funkcjonalnym odpowiednikiem wielootworowej kanalizacji teletechnicznej o zmniejszonych srednicach wszystkich elementów i przeznaczonej do instalowania mikrokabli swiatlowodowych przy pomocy metody strumieniowej. Podstawowym elementem systemu jest mikrorurka (zwana czasem mikrotuba) wykonana z HDPE i o srednicach zawierajacych sie w zakresie od mm do 1 mm. Mikrorurka jest odpowiednikiem funkcjonalnym rur wtórnych typu RHDPE w kanalizacji standardowej. Do mikrorurki wdmuchiwane sa specjalne mikrokable swiatlowodowe o materiale powloki i srednicach dobranych do srednicy mikrorurki. Mikrorurki moga byc formowane w wiazki mikrorurek (swobodne, foliowane oraz jako rury prefabrykowane) i jako takie sa najczesciej dostarczane na plac budowy. Wiazki mikrorurek moga byc równiez instalowane w istniejacej kanalizacji teletechnicznej przy uzyciu metod mechanicznych (zaciaganie) lub pneumatycznych. Mikrokanalizacja umożliwia budowę sieci światłowodowej o dużej ilości włókien oraz jej etapową i elastyczną rozbudowę, przez wdmuchiwanie kolejnych wiązek lub mikrokabli światłowodowych dla projektów wchodzących do realizacji w następnych etapach. System mikrokanalizacji umożliwia projektowanie sieci światłowodowej bez koniecznej nadmiarowości. Pozwala lepiej optymalizować zakresy rzeczowe budowy, koszty poszczególnych etapów inwestycji, ale przede wszystkim zapewni wymaganą pojemność budowanej sieci teletechnicznej na lata przyszłe. Mikrokanalizacja jest polecana do budowy operatorskich sieci swiatlowodowych, miejskich sieci samorządowych, w projektach FTTH, a także sieci następnej generacji (NGN). Rozwiązania systemowe Kompletny system powinien oferować kompatybilne rozwiązania w zakresie pojedynczych produktów (mikrokabli światłowodowych, osprzętu i akcesoriów połączeniowych) oraz usług doradczych i wdrożeniowych. Dzięki temu inwestor otrzymuje gotowe rozwiązanie dla nawet najbardziej rozbudowanych systemów wraz z gwarancją rozwoju sieci w przyszłości. Elementy systemu mikrokanalizacji dobrano pod kątem ich maksymalnej kompatybilności, po to aby zapewnić odpowiednie parametry eksploatacyjne takie jak: - zasięg wdmuchiwania mikrokabla światłowodowego, - szybkość wdmuchiwania mikrokabla światłowodowego, - wytrzymałość mechaniczną oraz pneumatyczną elementów mikrokanalizacji. Wykorzystano w tym celu produkty o wysokich walorach użytkowych nie zapominając o ich atrakcyjnej cenie. Kompletny system to także rzesza wykształconych projektantów i instalatorów, którzy przeszli system szkoleń i uzyskali odpowiednie certyfikaty. Nad jakością wdrażanych projektów czuwa program gwarancyjny oparty o autorskie normy zakładowe dla mikrokanalizacji, system certyfikacji oraz gwarancje materiałowe dla poszczególnych produktów. Dobra jakość produktów, wysoki stopień wiedzy technicznej instalatorów i projektantów pozwala na udostępnienie Inwestorom wydłużonej gwarancji systemowej (warunki na życzenie). Szeroka gama produktów umożliwia zastosowanie nowej technologii w praktycznie każdych w a r u n k a c h : o d i s t n i e j ą c y c h j u ż s i e c i teletechnicznych do nowobudowanych sieci miejskich typu MAN przez małe sieci FTTx (osiedla, małe lokalizacje). 00 Opis systemu - wstęp

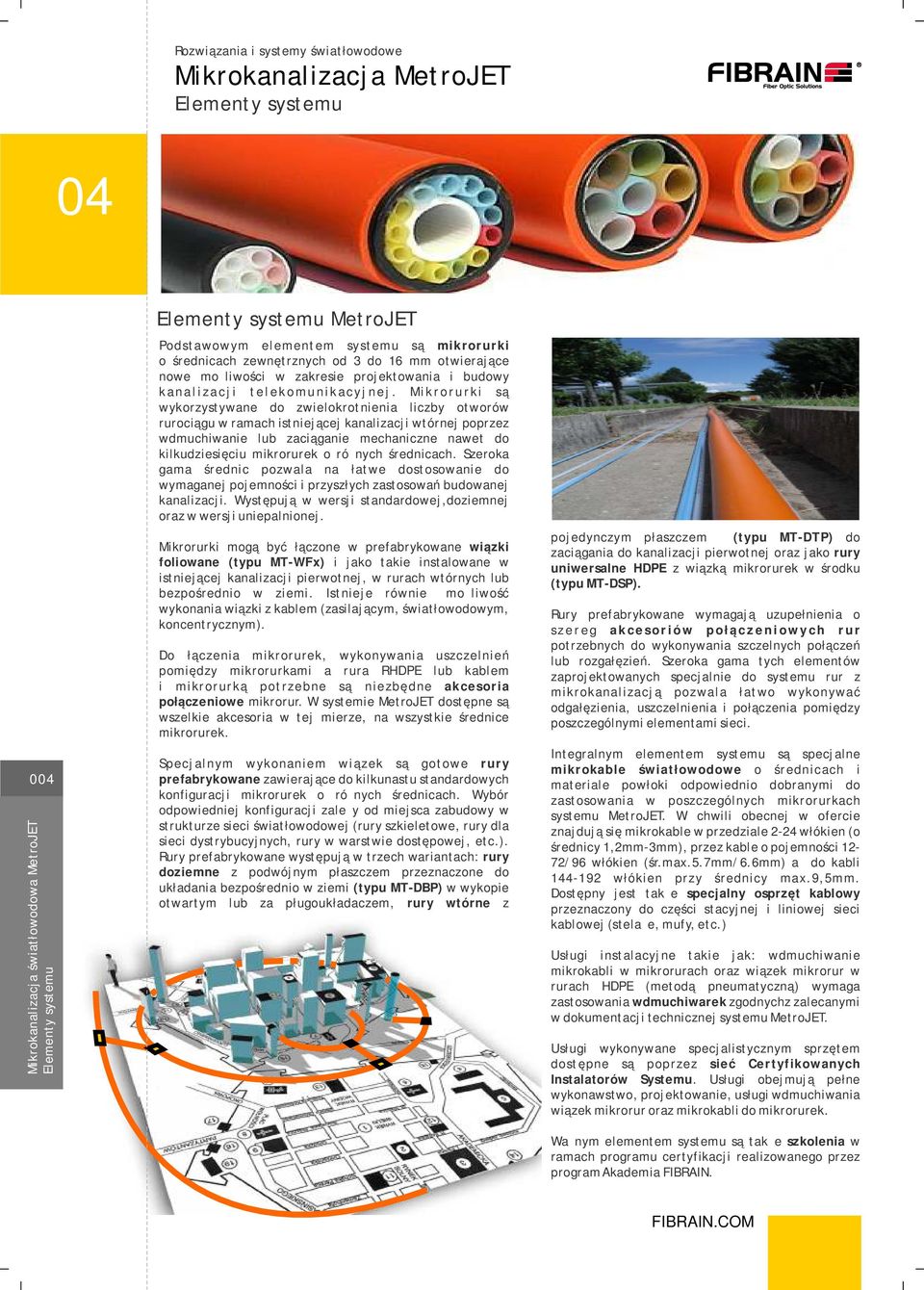

4 Elementy systemu 0 Elementy systemu Elementy systemu MetroJET Podstawowym elementem systemu są mikrorurki o średnicach zewnętrznych od do 1 mm otwierające nowe możliwości w zakresie projektowania i budowy kanalizacji telekomunikacyjnej. Mikrorurki są wykorzystywane do zwielokrotnienia liczby otworów rurociągu w ramach istniejącej kanalizacji wtórnej poprzez wdmuchiwanie lub zaciąganie mechaniczne nawet do kilkudziesięciu mikrorurek o różnych średnicach. Szeroka gama średnic pozwala na łatwe dostosowanie do wymaganej pojemności i przyszłych zastosowań budowanej kanalizacji. Występują w wersji standardowej,doziemnej oraz w wersji uniepalnionej. Mikrorurki mogą być łączone w prefabrykowane wiązki foliowane (typu MT-WFx) i jako takie instalowane w istniejącej kanalizacji pierwotnej, w rurach wtórnych lub bezpośrednio w ziemi. Istnieje również możliwość wykonania wiązki z kablem (zasilającym, światłowodowym, koncentrycznym). Do łączenia mikrorurek, wykonywania uszczelnień pomiędzy mikrorurkami a rura RHDPE lub kablem i mikrorurką potrzebne są niezbędne akcesoria połączeniowe mikrorur. W systemie MetroJET dostępne są wszelkie akcesoria w tej mierze, na wszystkie średnice mikrorurek. Specjalnym wykonaniem wiązek są gotowe rury prefabrykowane zawierające do kilkunastu standardowych konfiguracji mikrorurek o różnych średnicach. Wybór odpowiedniej konfiguracji zależy od miejsca zabudowy w strukturze sieci światłowodowej (rury szkieletowe, rury dla sieci dystrybucyjnych, rury w warstwie dostępowej, etc.). Rury prefabrykowane występują w trzech wariantach: rury doziemne z podwójnym płaszczem przeznaczone do układania bezpośrednio w ziemi (typu MT-DBP) w wykopie otwartym lub za pługoukładaczem, rury wtórne z pojedynczym płaszczem (typu MT-DTP) do zaciągania do kanalizacji pierwotnej oraz jako rury uniwersalne HDPE z wiązką mikrorurek w środku (typu MT-DSP). Rury prefabrykowane wymagają uzupełnienia o szereg akcesoriów połączeniowych rur potrzebnych do wykonywania szczelnych połączeń lub rozgałęzień. Szeroka gama tych elementów zaprojektowanych specjalnie do systemu rur z mikrokanalizacją pozwala łatwo wykonywać odgałęzienia, uszczelnienia i połączenia pomiędzy poszczególnymi elementami sieci. Integralnym elementem systemu są specjalne mikrokable światłowodowe o średnicach i materiale powłoki odpowiednio dobranymi do zastosowania w poszczególnych mikrorurkach systemu MetroJET. W chwili obecnej w ofercie znajdują się mikrokable w przedziale 2-2 włókien (o średnicy 1,2mm-mm), przez kable o pojemności - 72/9 włókien (śr.max.5.7mm/.mm) aż do kabli włókien przy średnicy max.9,5mm. Dostępny jest także specjalny osprzęt kablowy przeznaczony do części stacyjnej i liniowej sieci kablowej (stelaże, mufy, etc.) Usługi instalacyjne takie jak: wdmuchiwanie mikrokabli w mikrorurach oraz wiązek mikrorur w rurach HDPE (metodą pneumatyczną) wymaga zastosowania wdmuchiwarek zgodnychz zalecanymi w dokumentacji technicznej systemu MetroJET. Usługi wykonywane specjalistycznym sprzętem dostępne są poprzez sieć Certyfikowanych Instalatorów Systemu. Usługi obejmują pełne wykonawstwo, projektowanie, usługi wdmuchiwania wiązek mikrorur oraz mikrokabli do mikrorurek. Ważnym elementem systemu są także szkolenia w ramach programu certyfikacji realizowanego przez program Akademia FIBRAIN.

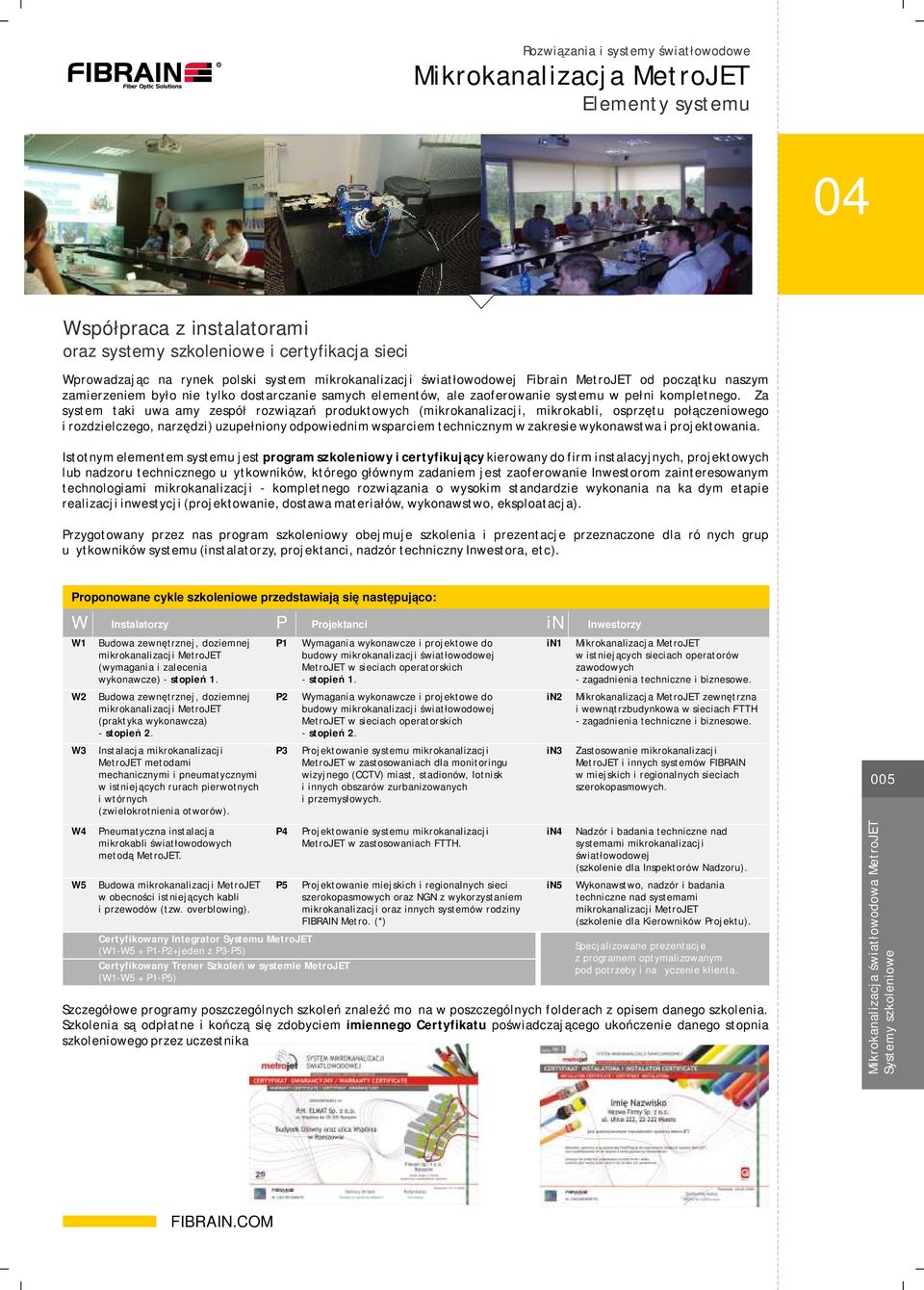

5 Elementy systemu Współpraca z instalatorami oraz systemy szkoleniowe i certyfikacja sieci Wprowadzając na rynek polski system mikrokanalizacji światłowodowej Fibrain MetroJET od początku naszym zamierzeniem było nie tylko dostarczanie samych elementów, ale zaoferowanie systemu w pełni kompletnego. Za system taki uważamy zespół rozwiązań produktowych (mikrokanalizacji, mikrokabli, osprzętu połączeniowego i rozdzielczego, narzędzi) uzupełniony odpowiednim wsparciem technicznym w zakresie wykonawstwa i projektowania. Istotnym elementem systemu jest program szkoleniowy i certyfikujący kierowany do firm instalacyjnych, projektowych lub nadzoru technicznego użytkowników, którego głównym zadaniem jest zaoferowanie Inwestorom zainteresowanym technologiami mikrokanalizacji - kompletnego rozwiązania o wysokim standardzie wykonania na każdym etapie realizacji inwestycji (projektowanie, dostawa materiałów, wykonawstwo, eksploatacja). Przygotowany przez nas program szkoleniowy obejmuje szkolenia i prezentacje przeznaczone dla różnych grup użytkowników systemu (instalatorzy, projektanci, nadzór techniczny Inwestora, etc). Proponowane cykle szkoleniowe przedstawiają się następująco: W Instalatorzy P Projektanci in Inwestorzy W1 Budowa zewnętrznej, doziemnej mikrokanalizacji MetroJET (wymagania i zalecenia wykonawcze) - stopień 1. P1 Wymagania wykonawcze i projektowe do budowy mikrokanalizacji światłowodowej MetroJET w sieciach operatorskich - stopień 1. in1 w istniejących sieciach operatorów zawodowych - zagadnienia techniczne i biznesowe. W2 W W W5 Budowa zewnętrznej, doziemnej mikrokanalizacji MetroJET (praktyka wykonawcza) - stopień 2. Instalacja mikrokanalizacji MetroJET metodami mechanicznymi i pneumatycznymi w istniejących rurach pierwotnych i wtórnych (zwielokrotnienia otworów). Pneumatyczna instalacja mikrokabli światłowodowych metodą MetroJET. Budowa mikrokanalizacji MetroJET w obecności istniejących kabli i przewodów (tzw. overblowing). Certyfikowany Integrator Systemu MetroJET (W1-W5 + P1-P2+jeden z P-P5) Certyfikowany Trener Szkoleń w systemie MetroJET (W1-W5 + P1-P5) P2 P P P5 Wymagania wykonawcze i projektowe do budowy mikrokanalizacji światłowodowej MetroJET w sieciach operatorskich - stopień 2. Projektowanie systemu mikrokanalizacji MetroJET w zastosowaniach dla monitoringu wizyjnego (CCTV) miast, stadionów, lotnisk i innych obszarów zurbanizowanych i przemysłowych. Projektowanie systemu mikrokanalizacji MetroJET w zastosowaniach FTTH. Projektowanie miejskich i regionalnych sieci szerokopasmowych oraz NGN z wykorzystaniem mikrokanalizacji oraz innych systemów rodziny FIBRAIN Metro. (*) zewnętrzna i wewnątrzbudynkowa w sieciach FTTH - zagadnienia techniczne i biznesowe. Szczegółowe programy poszczególnych szkoleń znaleźć można w poszczególnych folderach z opisem danego szkolenia. Szkolenia są odpłatne i kończą się zdobyciem imiennego Certyfikatu poświadczającego ukończenie danego stopnia szkoleniowego przez uczestnika. in2 in in in5 Zastosowanie mikrokanalizacji MetroJET i innych systemów FIBRAIN w miejskich i regionalnych sieciach szerokopasmowych. Nadzór i badania techniczne nad systemami mikrokanalizacji światłowodowej (szkolenie dla Inspektorów Nadzoru). Wykonawstwo, nadzór i badania techniczne nad systemami mikrokanalizacji MetroJET (szkolenie dla Kierowników Projektu). Specjalizowane prezentacje z programem optymalizowanym pod potrzeby i na życzenie klienta. 005 Systemy szkoleniowe

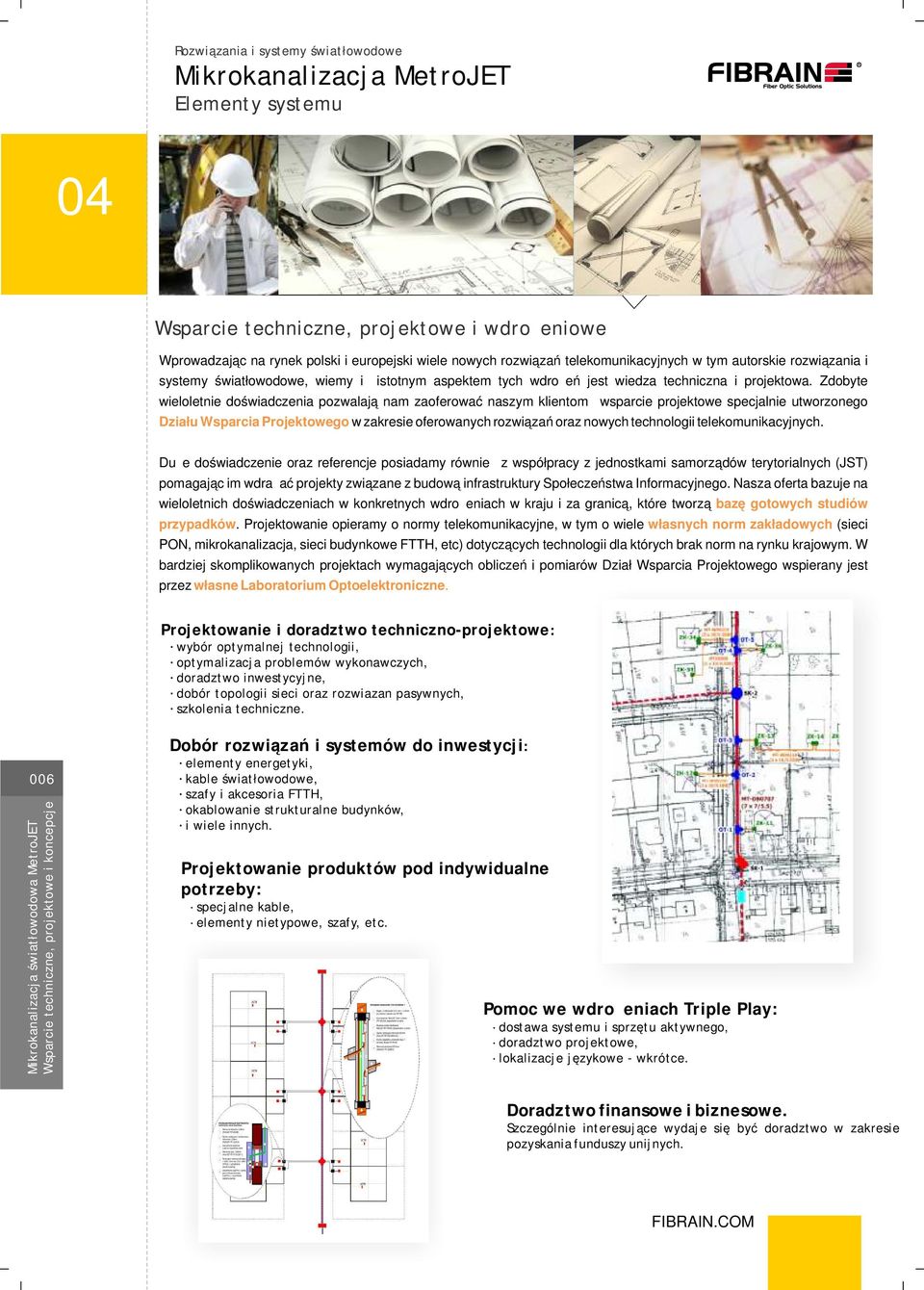

6 Elementy systemu Wsparcie techniczne, projektowe i wdrożeniowe Wprowadzając na rynek polski i europejski wiele nowych rozwiązań telekomunikacyjnych w tym autorskie rozwiązania i systemy światłowodowe, wiemy iż istotnym aspektem tych wdrożeń jest wiedza techniczna i projektowa. Zdobyte wieloletnie doświadczenia pozwalają nam zaoferować naszym klientom wsparcie projektowe specjalnie utworzonego Działu Wsparcia Projektowego w zakresie oferowanych rozwiązań oraz nowych technologii telekomunikacyjnych. Duże doświadczenie oraz referencje posiadamy również z współpracy z jednostkami samorządów terytorialnych (JST) pomagając im wdrażać projekty związane z budową infrastruktury Społeczeństwa Informacyjnego. Nasza oferta bazuje na wieloletnich doświadczeniach w konkretnych wdrożeniach w kraju i za granicą, które tworzą bazę gotowych studiów przypadków. Projektowanie opieramy o normy telekomunikacyjne, w tym o wiele własnych norm zakładowych (sieci PON, mikrokanalizacja, sieci budynkowe FTTH, etc) dotyczących technologii dla których brak norm na rynku krajowym. W bardziej skomplikowanych projektach wymagających obliczeń i pomiarów Dział Wsparcia Projektowego wspierany jest przez własne Laboratorium Optoelektroniczne. Projektowanie i doradztwo techniczno-projektowe: wybór optymalnej technologii, optymalizacja problemów wykonawczych, doradztwo inwestycyjne, dobór topologii sieci oraz rozwiazan pasywnych, szkolenia techniczne. 00 Wsparcie techniczne, projektowe i koncepcje Dobór rozwiązań i systemów do inwestycji: elementy energetyki, kable światłowodowe, szafy i akcesoria FTTH, okablowanie strukturalne budynków, i wiele innych. Projektowanie produktów pod indywidualne potrzeby: specjalne kable, elementy nietypowe, szafy, etc. Pomoc we wdrożeniach Triple Play: dostawa systemu i sprzętu aktywnego, doradztwo projektowe, lokalizacje językowe - wkrótce. Doradztwo finansowe i biznesowe. Szczególnie interesujące wydaje się być doradztwo w zakresie pozyskania funduszy unijnych.

7 Zastosowania praktyczne Obszary możliwych zastosowań Szerszy opis produktów zamieszczony jest w dokumentacji technicznej systemu MetroJET, w którym znaleźć można szczegółowe opisy elementów. Dokument ten wraz z dokumentami wytycznych projektowo-wykonawczych może być wykorzystywany jako dodatkowy element wspierający planowanie sieci, instalacje i utrzymanie pasywnych części sieci optycznych opartych na materiałach i sprzęcie bazującym na technologii MetroJET. Uwzględniając specyfikę operatorskich sieci światłowodowych oraz specyfikę i realia polskich miast technologia mikrokanalizacji wydaje się być jednym z najbardziej interesujących standardów, który pozwala budować pojemne i nowoczesne miejskie sieci rozległe. Zalety techniczne tych systemów sprawdzają się wszędzie tam, gdzie: występuje kilka podmiotów zainteresowanych budową współdzielonej sieci światłowodowej w skali miasta (przykład: Urząd Miasta realizuje monitoring, PEC telemetrie, a operator swoją sieć rozdzielczą sygnału TV i Internetu), budowana sieć ma charakter mocno rozdzielczy, z wieloma odgałęzieniami, które w technice standardowej wykonywano za pomocą połączeń spawanych, a inwestorowi zależy na ograniczeniu kosztów robocizny, podmiot dominujący buduje sieć światłowodową na swoje potrzeby z możliwością dzierżawy kanalizacji innym podmiotom gospodarczym (model dzierżawcy kanalizacji teletechnicznej), budowana sieć będzie miała bardzo dużą pojemność (dużą liczbę abonentów), ale inwestorowi zależy na ograniczeniu kosztów początkowych inwestycji z jednoczesnym rozłożeniem jej na etapy w miarę rozbudowy sieci, budowana sieć ma spełniać jednostkowe zadania podmiotu miejskiego i brak jest określonych potrzeb rozbudowy w momencie podjęcia decyzji o budowie, lecz wymaga się, aby instalacja była wykonana tylko raz (np. z uwagi na wysokie koszty odtworzenia terenu, zabytkowy charakter terenów, itp.), Cechy tej nowej technologii i bogata oferta elementów wchodzących w skład systemu pozwala zastosować go w każdym segmencie sieci światłowodowej operatora, jednakże im więcej rozgałęzień będzie miała sieć i im większą liczbę połączeń będzie musiała zrealizować tym większa będzie opłacalność inwestycji. Analizy opłacalności wskazują również na jej zastosowanie tam gdzie operator planuje dysponować wielootworową kanalizacją teletechniczną. pojemność standardowej kanalizacji wyczerpała możliwości rozbudowy sieci światłowodowej i istnieje potrzeba zwielokrotnienia liczby otworów istniejącej kanalizacji teletechnicznej operatora, operator dzierżawi kanalizacje teletechniczną od innego operatora i będzie potrzebował możliwości rozbudowy pojemności w przyszłości bez ponoszenia dodatkowych kosztów i zawierania nowych umów. 007 Obszary możliwych zastosowań Na życzenie Inwestora oferujemy sporządzenie analiz porównawczych i wycen kosztorysowych dla konkretnych projektów. Szczegóły u pracowników Działu Wsparcia Projektowego.

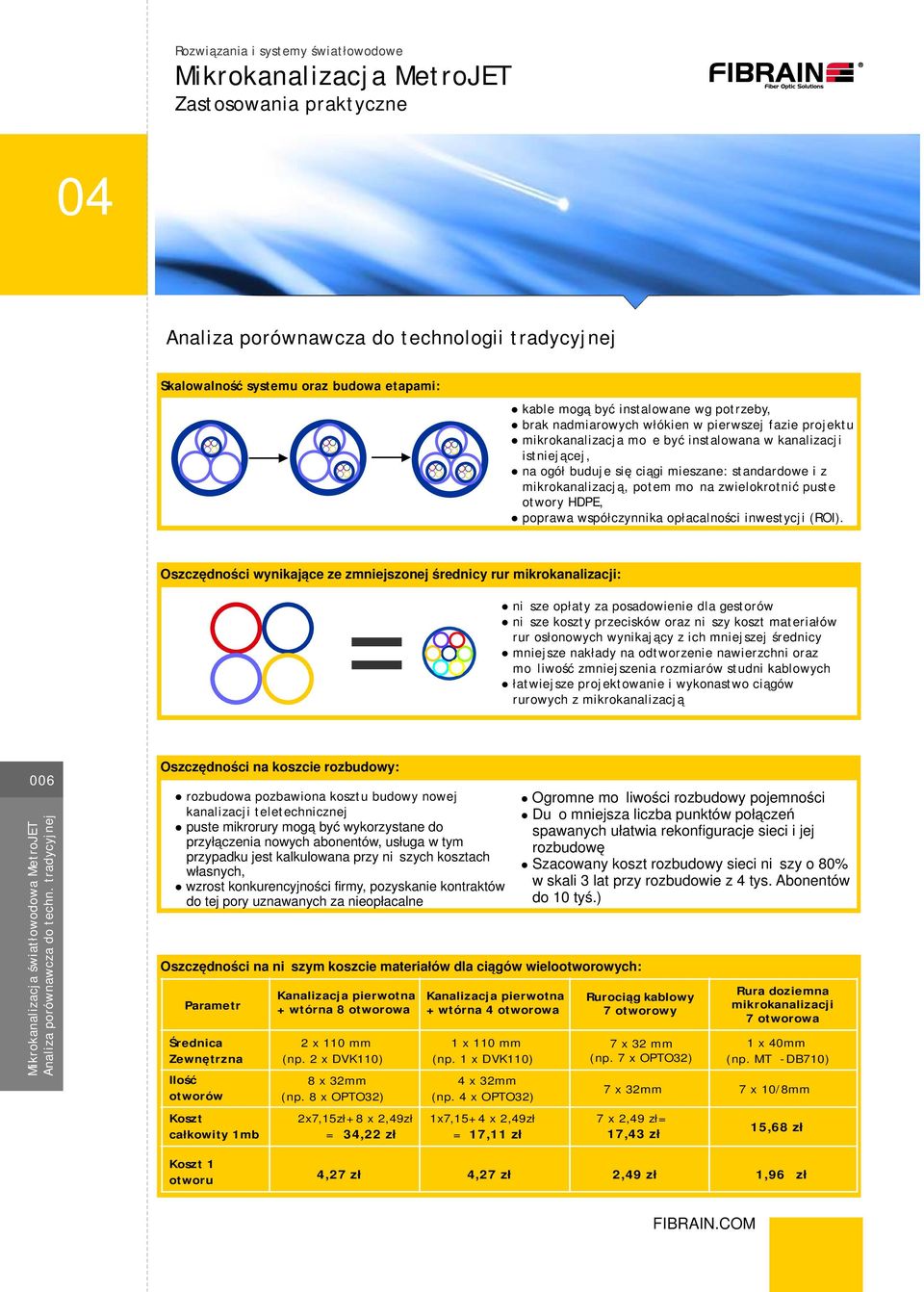

8 Zastosowania praktyczne Analiza porównawcza do technologii tradycyjnej Skalowalność systemu oraz budowa etapami: kable mogą być instalowane wg potrzeby, brak nadmiarowych włókien w pierwszej fazie projektu mikrokanalizacja może być instalowana w kanalizacji istniejącej, na ogół buduje się ciągi mieszane: standardowe i z mikrokanalizacją, potem można zwielokrotnić puste otwory HDPE, poprawa współczynnika opłacalności inwestycji (ROI). Oszczędności wynikające ze zmniejszonej średnicy rur mikrokanalizacji: niższe opłaty za posadowienie dla gestorów niższe koszty przecisków oraz niższy koszt materiałów rur osłonowych wynikający z ich mniejszej średnicy mniejsze nakłady na odtworzenie nawierzchni oraz możliwość zmniejszenia rozmiarów studni kablowych łatwiejsze projektowanie i wykonastwo ciągów rurowych z mikrokanalizacją Tabele Analiza kompatybilności porównawcza do techn. tradycyjnej Oszczędności na koszcie rozbudowy: rozbudowa pozbawiona kosztu budowy nowej kanalizacji teletechnicznej puste mikrorury mogą być wykorzystane do przyłączenia nowych abonentów, usługa w tym przypadku jest kalkulowana przy niższych kosztach własnych, wzrost konkurencyjności firmy, pozyskanie kontraktów do tej pory uznawanych za nieopłacalne Oszczędności na niższym koszcie materiałów dla ciągów wielootworowych: Parametr Zewnętrzna Ilość otworów Koszt całkowity 1mb Kanalizacja pierwotna Kanalizacja pierwotna + wtórna otworowa + wtórna otworowa 2 x 110 mm (np. 2 x DVK110) x 2mm (np. x OPTO2) 2x7,15zł+ x 2,9zł =,22 zł 1 x 110 mm (np. 1 x DVK110) x 2mm (np. x OPTO2) 1x7,15+ x 2,9zł = 17,11 zł Ogromne możliwości rozbudowy pojemności Dużo mniejsza liczba punktów połączeń spawanych ułatwia rekonfiguracje sieci i jej rozbudowę Szacowany koszt rozbudowy sieci niższy o 0% w skali lat przy rozbudowie z tys. Abonentów do 10 tyś.) Rurociąg kablowy 7 otworowy 7 x 2 mm (np. 7 x OPTO2) Rura doziemna mikrokanalizacji 7 otworowa 1 x 0mm (np. MT - DB710) 7 x 2mm 7 x 10/mm 7 x 2,9 zł= 17, zł 15, zł Koszt 1 otworu,27 zł,27 zł 2,9 zł 1,9 zł

9 Elementy systemu mikrokable światłowodowe 009 Mikrokable światłowodowe

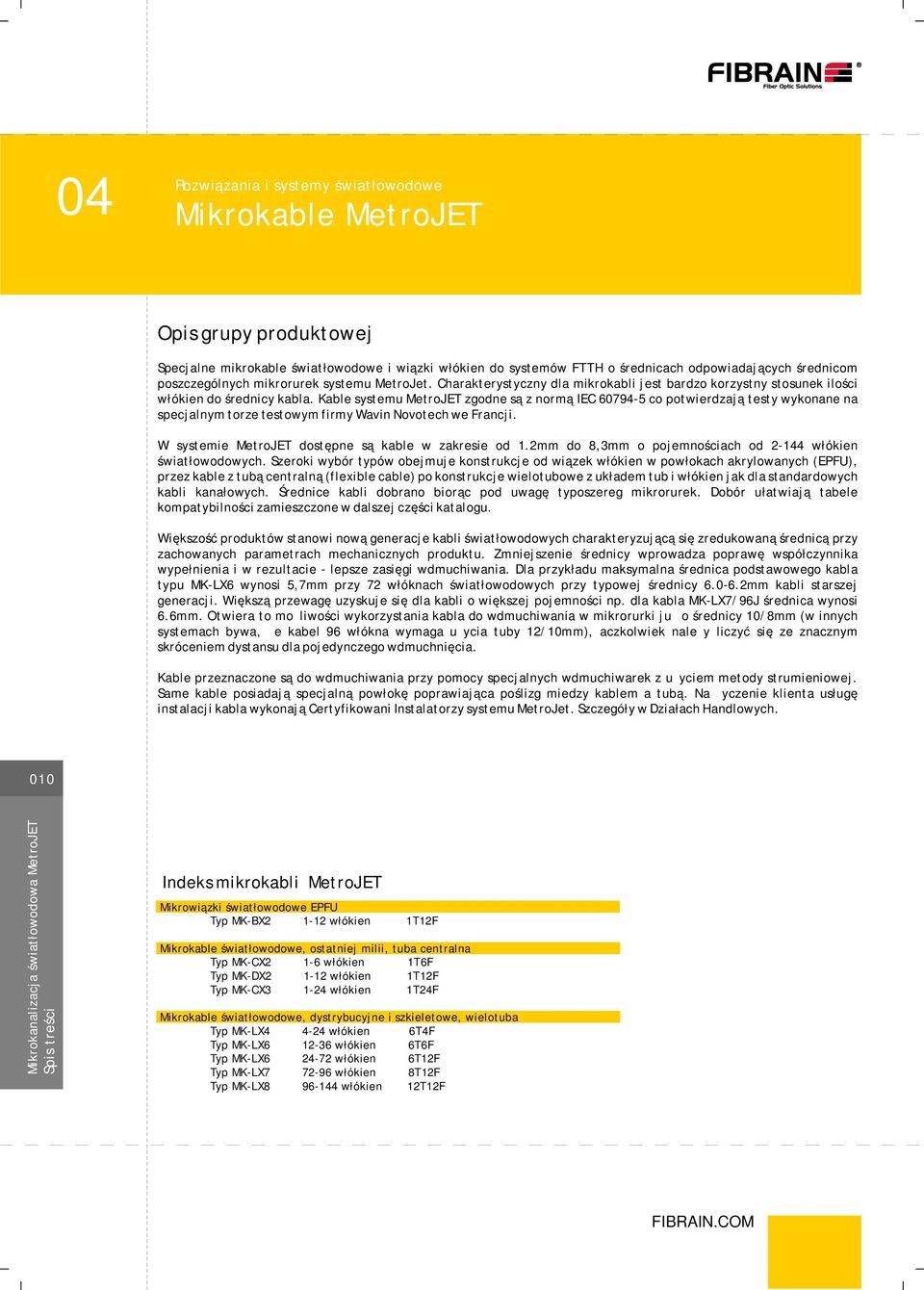

10 Rozwiązania i systemy światłowodowe Mikrokable MetroJET Opis grupy produktowej Specjalne mikrokable światłowodowe i wiązki włókien do systemów FTTH o średnicach odpowiadających średnicom poszczególnych mikrorurek systemu MetroJet. Charakterystyczny dla mikrokabli jest bardzo korzystny stosunek ilości włókien do średnicy kabla. Kable systemu MetroJET zgodne są z normą IEC co potwierdzają testy wykonane na specjalnym torze testowym firmy Wavin Novotech we Francji. W systemie MetroJET dostępne są kable w zakresie od 1.2mm do,mm o pojemnościach od 2-1 włókien światłowodowych. Szeroki wybór typów obejmuje konstrukcje od wiązek włókien w powłokach akrylowanych (EPFU), przez kable z tubą centralną (flexible cable) po konstrukcje wielotubowe z układem tub i włókien jak dla standardowych kabli kanałowych. Średnice kabli dobrano biorąc pod uwagę typoszereg mikrorurek. Dobór ułatwiają tabele kompatybilności zamieszczone w dalszej części katalogu. Większość produktów stanowi nową generacje kabli światłowodowych charakteryzującą się zredukowaną średnicą przy zachowanych parametrach mechanicznych produktu. Zmniejszenie średnicy wprowadza poprawę współczynnika wypełnienia i w rezultacie - lepsze zasięgi wdmuchiwania. Dla przykładu maksymalna średnica podstawowego kabla typu MK-LX wynosi 5,7mm przy 72 włóknach światłowodowych przy typowej średnicy.0-.2mm kabli starszej generacji. Większą przewagę uzyskuje się dla kabli o większej pojemności np. dla kabla MK-LX7/9J średnica wynosi.mm. Otwiera to możliwości wykorzystania kabla do wdmuchiwania w mikrorurki już o średnicy 10/mm (w innych systemach bywa, że kabel 9 włókna wymaga użycia tuby /10mm), aczkolwiek należy liczyć się ze znacznym skróceniem dystansu dla pojedynczego wdmuchnięcia. Kable przeznaczone są do wdmuchiwania przy pomocy specjalnych wdmuchiwarek z użyciem metody strumieniowej. Same kable posiadają specjalną powłokę poprawiająca poślizg miedzy kablem a tubą. Na życzenie klienta usługę instalacji kabla wykonają Certyfikowani Instalatorzy systemu MetroJet. Szczegóły w Działach Handlowych. 010 Spis treści Indeks mikrokabli MetroJET Mikrowiązki światłowodowe EPFU Typ MK-BX2 1- włókien 1TF Mikrokable światłowodowe, ostatniej milii, tuba centralna Typ MK-CX2 1- włókien 1TF Typ MK-DX2 1- włókien 1TF Typ MK-CX 1-2 włókien 1T2F Mikrokable światłowodowe, dystrybucyjne i szkieletowe, wielotuba Typ MK-LX -2 włókien TF Typ MK-LX - włókien TF Typ MK-LX 2-72 włókien TF Typ MK-LX włókien TF Typ MK-LX 9-1 włókien TF

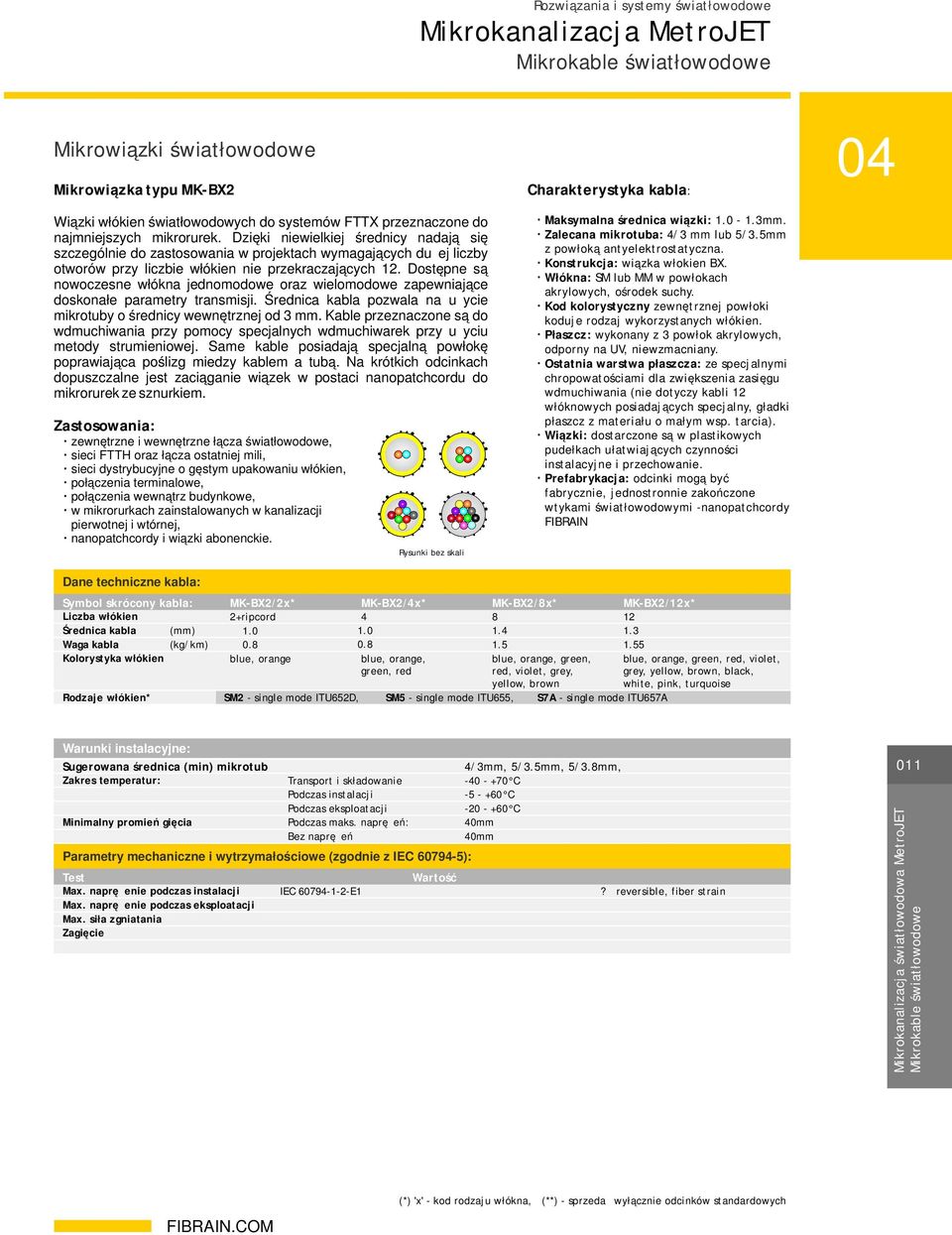

11 Mikrokable światłowodowe Mikrowiązki światłowodowe Mikrowiązka typu MK-BX2 Charakterystyka kabla: Wiązki włókien światłowodowych do systemów FTTX przeznaczone do najmniejszych mikrorurek. Dzięki niewielkiej średnicy nadają się szczególnie do zastosowania w projektach wymagających dużej liczby otworów przy liczbie włókien nie przekraczających. Dostępne są nowoczesne włókna jednomodowe oraz wielomodowe zapewniające doskonałe parametry transmisji. kabla pozwala na użycie mikrotuby o średnicy wewnętrznej od mm. Kable przeznaczone są do wdmuchiwania przy pomocy specjalnych wdmuchiwarek przy użyciu metody strumieniowej. Same kable posiadają specjalną powłokę poprawiająca poślizg miedzy kablem a tubą. Na krótkich odcinkach dopuszczalne jest zaciąganie wiązek w postaci nanopatchcordu do mikrorurek ze sznurkiem. Zastosowania: zewnętrzne i wewnętrzne łącza światłowodowe, sieci FTTH oraz łącza ostatniej mili, sieci dystrybucyjne o gęstym upakowaniu włókien, połączenia terminalowe, połączenia wewnątrz budynkowe, w mikrorurkach zainstalowanych w kanalizacji pierwotnej i wtórnej, nanopatchcordy i wiązki abonenckie. Rysunki bez skali Maksymalna średnica wiązki: mm. Zalecana mikrotuba: / mm lub 5/.5mm z powłoką antyelektrostatyczna. Konstrukcja: wiązka włokien BX. Włókna: SM lub MM w powłokach akrylowych, ośrodek suchy. Kod kolorystyczny zewnętrznej powłoki koduje rodzaj wykorzystanych włókien. Płaszcz: wykonany z powłok akrylowych, odporny na UV, niewzmacniany. Ostatnia warstwa płaszcza: ze specjalnymi chropowatościami dla zwiększenia zasięgu wdmuchiwania (nie dotyczy kabli włóknowych posiadających specjalny, gładki płaszcz z materiału o małym wsp. tarcia). Wiązki: dostarczone są w plastikowych pudełkach ułatwiających czynności instalacyjne i przechowanie. Prefabrykacja: odcinki mogą być fabrycznie, jednostronnie zakończone wtykami światłowodowymi -nanopatchcordy FIBRAIN Dane techniczne kabla: Symbol skrócony 2 kabla: MK-BX2/2x* MK-BX2/x* MK-BX2/x* MK-BX2/x* Liczba włókien 2+ripcord kabla (mm) Waga kabla (kg/km) Kolorystyka włókien blue, orange blue, orange, green, red blue, orange, green, red, violet, grey, yellow, brown Rodzaje włókien* SM2 - single mode ITU52D, SM5 - single mode ITU55, S7A - single mode ITU57A Warunki instalacyjne: Sugerowana średnica 2 (min) mikrotub Zakres temperatur: Minimalny promień gięcia Transport i składowanie Podczas instalacji Podczas eksploatacji Podczas maks. naprężeń: Bez naprężeń Parametry mechaniczne i wytrzymałościowe (zgodnie z IEC 079-5): /mm, 5/.5mm, 5/.mm, C C C 0mm 0mm blue, orange, green, red, violet, grey, yellow, brown, black, white, pink, turquoise Pomiary dla okna 1550nm Test 2 Norma testu Wartość Kryteria dopuszczenia Max. naprężenie podczas instalacji IEC E1 15N? α reversible, fiber strain 0.5% Max. naprężenie podczas eksploatacji IEC E1 1W *N (9.1x mass of 1km) nofiber strain,? α 0.05 db Max. siła zgniatania IEC E 100N / 100mm, max. 1 min? α 0.05 db, bez zniszczeń Zagięcie IEC E11 R=0mm (2F & F)? α 0.05 db, bez zniszczeń R=0mm (F & F) Zmiany temperatur IEC F1-10 C - +0 C? α 0.05 db/km -0 C C? α 0.10 db/km Penetracja wody BT CW1500 pt sample=m, słup wody=1m, 2h brak wnikania wody Pozostałe informacje: Kodowanie kolorowe 2 włokien Kolor: No. 1 2 Nazwa Blue Orange M50-50/5 OM2, M2-2/5 OM1, OM - 50/5 OM Green Red 5 Violet Grey 7 Yellow Kodowanie kolorowe płaszcza kabla Typ włókien: Jednomodowe (9/5) Wielomodowe (50/5) Wielomodowe (2.5/5) Jedno/Wielo modowe (F) Kolor Nazwa Yellow Blue Red Grey Znaczniki długości powłoka posiada znacznik długości co 1mb Wzór znacznika długości: <producent> <liczba i typ włókien> <rok produkcji> <długość w metrach> <typ kabla> Opakowania Puszka z tworzywa z zabezpieczeniem Standardowe długości: 0.5km, 1km, 2km, km, km z tolerancją ± 5% (**) (*) 'x' - kod rodzaju włókna, (**) - sprzedaż wyłącznie odcinków standardowych Brown Inne typy włókien dostępne pod zapytanie. 9 Black 10 White 11 Pink MK-BX2/J lub pełny symbol: MK-BX2-J-G52D-AC-10 Aqua Przykład: Mikrokabel Światłowodowy włókna SMF ITU52D, krążek 1000m 011 Mikrokable światłowodowe

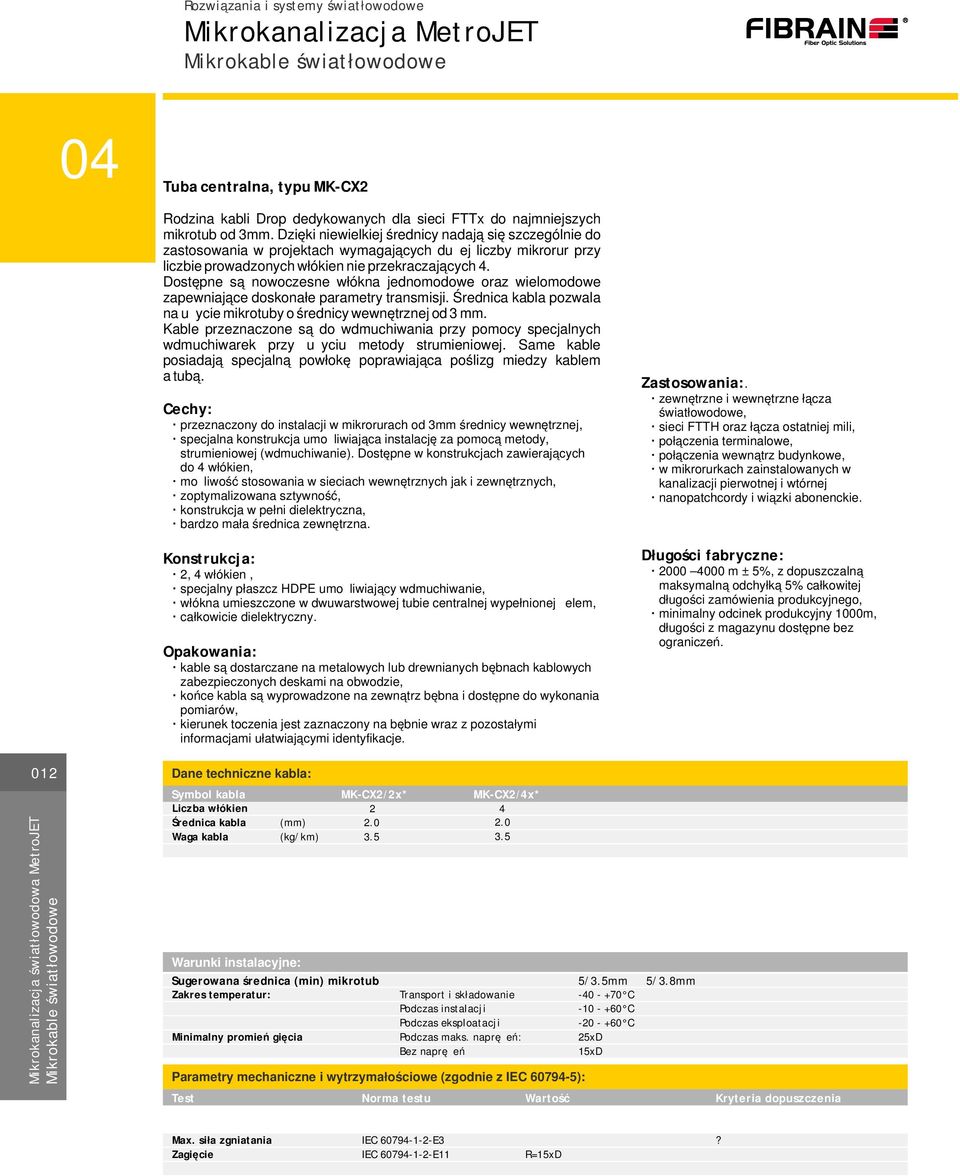

12 Mikrokable światłowodowe Mikrokable dostępowe (µdropcable) Tuba centralna, typu MK-CX2 Rodzina kabli Drop dedykowanych dla sieci FTTx do najmniejszych mikrotub od mm. Dzięki niewielkiej średnicy nadają się szczególnie do zastosowania w projektach wymagających dużej liczby mikrorur przy liczbie prowadzonych włókien nie przekraczających. Dostępne są nowoczesne włókna jednomodowe oraz wielomodowe zapewniające doskonałe parametry transmisji. kabla pozwala na użycie mikrotuby o średnicy wewnętrznej od mm. Kable przeznaczone są do wdmuchiwania przy pomocy specjalnych wdmuchiwarek przy użyciu metody strumieniowej. Same kable posiadają specjalną powłokę poprawiająca poślizg miedzy kablem a tubą. Cechy: przeznaczony do instalacji w mikrorurach od mm średnicy wewnętrznej, specjalna konstrukcja umożliwiająca instalację za pomocą metody, strumieniowej (wdmuchiwanie). Dostępne w konstrukcjach zawierających do włókien, możliwość stosowania w sieciach wewnętrznych jak i zewnętrznych, zoptymalizowana sztywność, konstrukcja w pełni dielektryczna, bardzo mała średnica zewnętrzna. Konstrukcja: 2, włókien, specjalny płaszcz HDPE umożliwiający wdmuchiwanie, włókna umieszczone w dwuwarstwowej tubie centralnej wypełnionej żelem, całkowicie dielektryczny. Opakowania: kable są dostarczane na metalowych lub drewnianych bębnach kablowych zabezpieczonych deskami na obwodzie, końce kabla są wyprowadzone na zewnątrz bębna i dostępne do wykonania pomiarów, kierunek toczenia jest zaznaczony na bębnie wraz z pozostałymi informacjami ułatwiającymi identyfikacje Włókna w pokryciu 250um, 2. Tuba centralna wypełniona żelem,. Płaszcz zew. PE lub PA Zastosowania:. zewnętrzne i wewnętrzne łącza światłowodowe, sieci FTTH oraz łącza ostatniej mili, połączenia terminalowe, połączenia wewnątrz budynkowe, w mikrorurkach zainstalowanych w kanalizacji pierwotnej i wtórnej nanopatchcordy i wiązki abonenckie. Długości fabryczne: m ± 5%, z dopuszczalną maksymalną odchyłką 5% całkowitej długości zamówienia produkcyjnego, minimalny odcinek produkcyjny 1000m, długości z magazynu dostępne bez ograniczeń. 0 Mikrokable światłowodowe Dane techniczne kabla: Symbol kabla2 MK-CX2/2x* MK-CX2/x* Liczba włókien 2 kabla (mm) Waga kabla (kg/km).5.5 Rodzaje włókien* SM2 - single mode ITU52D, SM5 - single mode ITU55, S7A - single mode ITU57A M50-50/5 OM2, M2-2/5 OM1, OM - 50/5 OM Kodowanie kolorowe włókien (zgodność 2 z EN17105) Kolor: No. Nazwa Warunki instalacyjne: 1 Blue 2 Yellow Sugerowana średnica 2 (min) mikrotub 5/.5mm 5/.mm Zakres temperatur: Transport i składowanie C Podczas instalacji Podczas eksploatacji C C Minimalny promień gięcia Podczas maks. naprężeń: Bez naprężeń 25xD 15xD Red White Parametry mechaniczne i wytrzymałościowe (zgodnie z IEC 079-5): Inne typy włókien dostępne pod zapytanie. Test 2 Norma testu Wartość Kryteria dopuszczenia Max. siła naciągu (instalacyjna): EN 17101, IEC E1, 5 N Max. siła naciągu (długotrwała): EN 17101, IEC E1, 15 N Max. siła zgniatania IEC E 00N / 100mm, max. 15 min? α 0.05 db, bez zniszczeń Zagięcie IEC E11 R=15xD? α 0.05 db, bez zniszczeń Penetracja wody IEC F5 sample=m, słup wody=1m, 2h brak wnikania wody MK-CX2/J lub pełny symbol: MK-CX2-J-G52D-PE-BK Przykład: Mikrokabel Światłowodowy MK-CX2 włókna SMF ITU52D, w powłoce PE

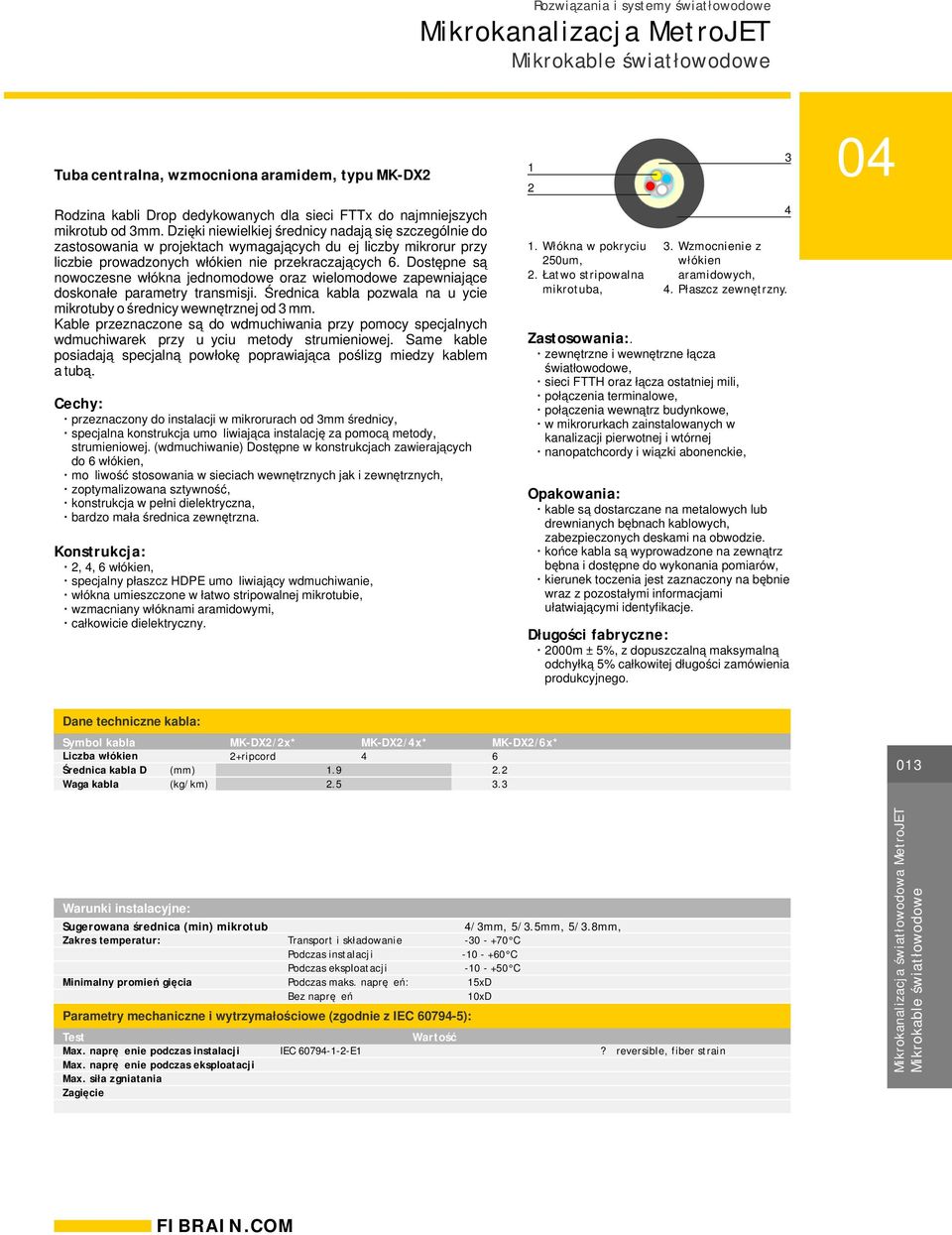

13 Mikrokable światłowodowe Mikrokable dostępowe (µdropcable) Tuba centralna, wzmocniona aramidem, typu MK-DX2 Rodzina kabli Drop dedykowanych dla sieci FTTx do najmniejszych mikrotub od mm. Dzięki niewielkiej średnicy nadają się szczególnie do zastosowania w projektach wymagających dużej liczby mikrorur przy liczbie prowadzonych włókien nie przekraczających. Dostępne są nowoczesne włókna jednomodowe oraz wielomodowe zapewniające doskonałe parametry transmisji. kabla pozwala na użycie mikrotuby o średnicy wewnętrznej od mm. Kable przeznaczone są do wdmuchiwania przy pomocy specjalnych wdmuchiwarek przy użyciu metody strumieniowej. Same kable posiadają specjalną powłokę poprawiająca poślizg miedzy kablem a tubą. Cechy: przeznaczony do instalacji w mikrorurach od mm średnicy, specjalna konstrukcja umożliwiająca instalację za pomocą metody, strumieniowej. (wdmuchiwanie) Dostępne w konstrukcjach zawierających do włókien, możliwość stosowania w sieciach wewnętrznych jak i zewnętrznych, zoptymalizowana sztywność, konstrukcja w pełni dielektryczna, bardzo mała średnica zewnętrzna. Konstrukcja: 2,, włókien, specjalny płaszcz HDPE umożliwiający wdmuchiwanie, włókna umieszczone w łatwo stripowalnej mikrotubie, wzmacniany włóknami aramidowymi, całkowicie dielektryczny Włókna w pokryciu 250um, 2. Łatwo stripowalna mikrotuba,. Wzmocnienie z włókien aramidowych,. Płaszcz zewnętrzny. Zastosowania:. zewnętrzne i wewnętrzne łącza światłowodowe, sieci FTTH oraz łącza ostatniej mili, połączenia terminalowe, połączenia wewnątrz budynkowe, w mikrorurkach zainstalowanych w kanalizacji pierwotnej i wtórnej nanopatchcordy i wiązki abonenckie, Opakowania: kable są dostarczane na metalowych lub drewnianych bębnach kablowych, zabezpieczonych deskami na obwodzie. końce kabla są wyprowadzone na zewnątrz bębna i dostępne do wykonania pomiarów, kierunek toczenia jest zaznaczony na bębnie wraz z pozostałymi informacjami ułatwiającymi identyfikacje. Długości fabryczne: 2000m ± 5%, z dopuszczalną maksymalną odchyłką 5% całkowitej długości zamówienia produkcyjnego. Dane techniczne kabla: Symbol kabla2 MK-DX2/2x* MK-DX2/x* MK-DX2/x* Liczba włókien 2+ripcord kabla D (mm) Waga kabla (kg/km) 2.5. Rodzaje włókien* SM2 - single mode ITU52D, SM5 - single mode ITU55, S7A - single mode ITU57A M50-50/5 OM2, M2-2/5 OM1, OM - 50/5 OM Kodowanie kolorowe 2 włókien (zgodność z EN17105) Kolor: No. Nazwa Warunki instalacyjne: Sugerowana średnica 2 (min) mikrotub Zakres temperatur: Minimalny promień gięcia 1 Blue 2 Yellow Red Transport i składowanie Podczas instalacji Podczas eksploatacji Podczas maks. naprężeń: Bez naprężeń Parametry mechaniczne i wytrzymałościowe (zgodnie z IEC 079-5): /mm, 5/.5mm, 5/.mm, C C C 15xD 10xD Test 2 Norma testu Wartość Kryteria dopuszczenia Max. naprężenie podczas instalacji IEC E1 150N? α reversible, fiber strain 0.5% Max. naprężenie podczas eksploatacji IEC E1 1W *N (9.1x mass of 1km) nofiber strain,? α 0.05 db Max. siła zgniatania IEC E 500N / 100mm, max. 15 min? α 0.05 db, bez zniszczeń Zagięcie IEC E11 R=15xD? α 0.05 db, bez zniszczeń Zmiany temperatur IEC F1-20 C - +0 C? α 0.1 db/km Penetracja wody IEC F5B sample=m, słup wody=1m, 2h brak wnikania wody White 5 Green *Inne typy włókien dostępne pod zapytanie. Violet 01 Mikrokable światłowodowe MK-DX2/J lub pełny symbol: MK-DX2-J-G52D-PE-BK Przykład: Mikrokabel Światłowodowy MK-DX2 włókna single mode ITU52D

14 Mikrokable światłowodowe Mikrokable dostępowe (µdropcable) Tuba centralna, typu MK-CX Specjalne mikrokable światłowodowe i włókna do systemów FTTx o średnicach odpowiadających średnicom poszczególnych mikrotub. Charakterystyczny dla mikrokabli jest bardzo korzystny stosunek ilośći włókien do średnicy kabla. kabla pozwala na użycie mikrotuby o średnicy wewnętrznej 5.5 mm. Kable przeznaczone są do wdmuchiwania przy pomocy specjalnych wdmuchiwarek. Same kable posiadają specjalną powłokę poprawiająca poślizg miedzy kablem a tubą. Cechy: maksymalna średnica kabla,0 mm, zalecana mikrotuba 7/5.5 mm, konstrukcja tuba centralna, włókna SM lub MM w luźnej tubie, ośrodek suchy, płaszcz pojedynczy, niewzmacniany. Konstrukcja: 2-2 włókien, powłoka zewnętrzna: HDPE z specjalna warstwą poślizgową, tuba światłowodowa: materiał termoplastyczny, zawierają do 2 włókien, wypełnione żelem pochłaniającym wodę, nitki do rozrywania powłoki Włókna w pokryciu 250um, 2. Tuba centralna wypełniona żelem. Płaszcz zew. PE., Zastosowania:. zewnętrzne i wewnętrzne łącza światłowodowe, sieci FTTH oraz łącza ostatniej mili, sieci dystrybucyjne, połączenia wewnątrz budynkowe, w mikrorurkach zainstalowanych w kanalizacji pierwotnej i wtórnej Opakowania: kable są dostarczane na metalowych lub drewnianych bębnach kablowych, zabezpieczonych deskami na obwodzie, końce kabla są wyprowadzone na zewnątrz bębna i dostępne do wykonania pomiarów, kierunek toczenia jest zaznaczony na bębnie wraz z pozostałymi 01 Mikrokable światłowodowe Dane techniczne kabla: Symbol kabla2 MK-CX/x* MK-CX/x* MK-CX/1x* MK-CX/20x* Liczba włókien 1 20 kabla D Waga kabla (mm) (kg/km) Rodzaje włókien* SM2 - single mode ITU52D, SM5 - single mode ITU55, S7A - single mode ITU57A M50-50/5 OM2, M2-2/5 OM1, OM - 50/5 OM Kodowanie kolorowe 2 włókien (zgodność z EN17105) Kolor: No. Nazwa 1 Blue 1 Blue Warunki instalacyjne: Sugerowana średnica 2 (min) mikrotub Zakres temperatur: Minimalny promień gięcia 2 Yellow 1 Yellow Red 15 Red White 1 White 5 Green 17 Green Transport i składowanie Podczas instalacji Podczas eksploatacji Podczas maks. naprężeń: Bez naprężeń Violet 1 Orange Parametry mechaniczne i wytrzymałościowe (zgodnie z IEC 079-5): 7 Orange 7/5.5mm C C C 25xD 10xD MK-CX/2x* 2 *Inne typy włókien dostępne pod zapytanie. Test 2 Norma testu Wartość Kryteria dopuszczenia Max. naprężenie podczas instalacji IEC E1 100N? α reversible, fiber strain 0.5% Max. naprężenie podczas eksploatacji IEC E1 0N nofiber strain,? α 0.05 db Max. siła zgniatania IEC E 500N / 100mm, max. 15 min? α 0.05 db, bez zniszczeń Zagięcie IEC E11 20xD, razy, cykle? α 0.05 db, bez zniszczeń Zmiany temperatur IEC F1-20 C - +0 C? α 0.10 db/km Penetracja wody IEC F5B sample=m, słup wody=1m, 2h brak wnikania wody 19 Aqua Grey 20 Pink 9 Aqua 21 White 10 Black 22 Blue 11 Brown 2 Yellow Pink 2 Red MK-CX/J lub pełny symbol: MK-CX-0J-G52D-PE-Y Przykład: Mikrokabel Światłowodowy MK-CX włókien single mode ITU52D

15 Mikrokable światłowodowe Mikrokable dystrybucyjne Wielotubowy kabel typu MK-LX 1 Specjalne mikrokable swiatlowodowe do systemów FTTx o srednicach odpowiadajacych srednicom poszczególnych mikrorurek. Charakterystyczne dla rodziny MK-LX jest ilosc wlókien w mikrotubach i jest ona równa wlóknom oraz maksymalnie tubom co daje nam ilosc 2 wlókien. Dzieki takiej konstrukcji kabel jest idealny do zastosowan w dystrybucyjnych i posrednich gdzie dodatkowe oszczednosci mozemy uzyskac na ilosci wykonywanych spawów. Srednica kabla MK-LX pozwala na uzycie mikrotuby o srednicy wewnetrznej 5.5 mm. Kable przeznaczone sa do wdmuchiwania przy pomocy specjalnych wdmuchiwarek. Same kable posiadaja specjalna powloke poprawiajaca poslizg miedzy kablem a tuba. Cechy: maksymalna średnica kabla,2 mm, zalecana mikrotuba 7/5.5 mm, konstrukcja wielotubowa max. tub po włókna w jednej tubie, włókna SM lub MM w luźnej tubie, ośrodek suchy, płaszcz pojedynczy, niewzmacniany Włókna w pokryciu 250um, 2. Specjalne żelowane minituby z włóknami. Centralny pręt dielektryczny,. Płaszcz zew. PE. Zastosowania:. zewnętrzne i wewnętrzne łącza światłowodowe, sieci FTTH oraz łącza ostatniej mili, sieci dystrybucyjne, systemy CCTV, sieci PON rozwiązania multioperatorskie w mikrorurkach zainstalowanych w kanalizacji pierwotnej i wtórnej Konstrukcja: -2 włókien, Powłoka zewnętrzna: HDPE z specjalna warstwą poślizgową, tuba światłowodowa: materiał termoplastyczny, zawierają do włókien, wypełnione żelem pochłaniającym wodę, nitki do rozrywania powłoki. Dane techniczne kabla: Symbol kabla2 MK-LX/x* MK-LX/x* MK-LX/x* MK-LX/1x* MK-LX/20x* MK-LX/2x* Liczba włókien kabla D Waga kabla (mm) (kg/km).2 (max) 1 Rodzaje włókien* SM2 - single mode ITU52D, SM5 - single mode ITU55, S7A - single mode ITU57A M50-50/5 OM2, M2-2/5 OM1, OM - 50/5 OM Kodowanie kolorowe 2 włókien (zgodność z EN17105) Kolor: No. Nazwa Kodowanie kolorowe 2 tub Kolor: No. Nazwa Warunki instalacyjne: Sugerowana średnica 2 (min) mikrotub Zakres temperatur: Minimalny promień gięcia 1 Blue 1 Blue 2 Yellow 2 Yellow Red Red Transport i składowanie Podczas instalacji Podczas eksploatacji Podczas maks. naprężeń: Bez naprężeń Parametry mechaniczne i wytrzymałościowe (zgodnie z IEC 079-5): 5.5mm, C C C 20xD 10xD *Inne typy włókien dostępne pod zapytanie. Test 2 Norma testu Wartość Kryteria dopuszczenia Max. naprężenie podczas instalacji IEC E1 00N? α reversible, fiber strain 0.5% Max. naprężenie podczas eksploatacji IEC E1 70N nofiber strain,? α 0.05 db Max. siła zgniatania IEC E 00N / 100mm, max. 15 min? α 0.05 db, bez zniszczeń Zagięcie IEC E11 R=20xD, pętle, cykle? α 0.05 db, bez zniszczeń Zmiany temperatur IEC F1-20 C - +0 C? α 0.1 db/km Penetracja wody IEC F5B próbka=m, słup wody=1m, 2h brak wnikania wody White White 5 Green Violet 015 Mikrokable światłowodowe MK-LX/J lub pełny symbol: MK-LX-J-G52D-PE-BK Przykład: Mikrokabel Światłowodowy MK-LX włókna single mode ITU52D

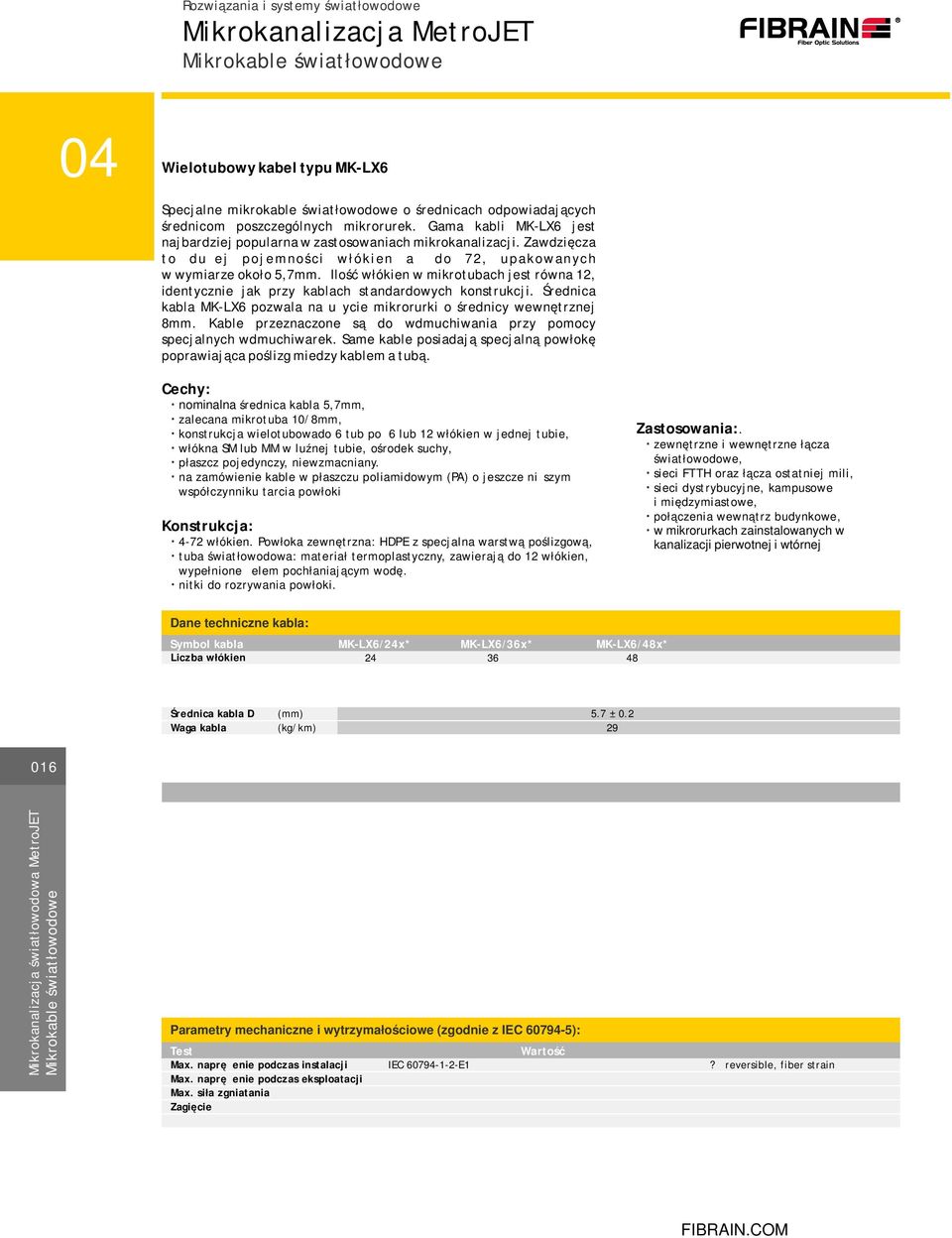

16 Mikrokable światłowodowe Mikrokable dystrybucyjne i szkieletowe Wielotubowy kabel typu MK-LX 1 Specjalne mikrokable światłowodowe o średnicach odpowiadających średnicom poszczególnych mikrorurek. Gama kabli MK-LX jest najbardziej popularna w zastosowaniach mikrokanalizacji. Zawdzięcza to dużej pojemności włókien aż do 72, upakowanych w wymiarze około 5,7mm. Ilość włókien w mikrotubach jest równa, identycznie jak przy kablach standardowych konstrukcji. kabla MK-LX pozwala na użycie mikrorurki o średnicy wewnętrznej mm. Kable przeznaczone są do wdmuchiwania przy pomocy specjalnych wdmuchiwarek. Same kable posiadają specjalną powłokę poprawiająca poślizg miedzy kablem a tubą Włókna w pokryciu 250um, 2. Tuby z włóknami wypełniona żelem,. Taśma przeciwwilgociowa (opcja). Centralny pręt dielektryczny 5. Nitki do rozrywania powłoki. Płaszcz zew. PE lub PA lub wersja LSOH 5 Cechy: nominalna średnica kabla 5,7mm, zalecana mikrotuba 10/mm, konstrukcja wielotubowado tub po lub włókien w jednej tubie, włókna SM lub MM w luźnej tubie, ośrodek suchy, płaszcz pojedynczy, niewzmacniany. na zamówienie kable w płaszczu poliamidowym (PA) o jeszcze niższym współczynniku tarcia powłoki Konstrukcja: -72 włókien. Powłoka zewnętrzna: HDPE z specjalna warstwą poślizgową, tuba światłowodowa: materiał termoplastyczny, zawierają do włókien, wypełnione żelem pochłaniającym wodę. nitki do rozrywania powłoki. Zastosowania:. zewnętrzne i wewnętrzne łącza światłowodowe, sieci FTTH oraz łącza ostatniej mili, sieci dystrybucyjne, kampusowe i międzymiastowe, połączenia wewnątrz budynkowe, w mikrorurkach zainstalowanych w kanalizacji pierwotnej i wtórnej 01 Mikrokable światłowodowe Dane techniczne kabla: Symbol kabla2 MK-LX/2x* MK-LX/x* MK-LX/x* MK-LX/72x* Liczba włókien 2 72 Liczba włókien w tubie: lub lub Wszystkich tub w kablu: Aktywnych tub w kablu: lub 2 lub kabla D Waga kabla (mm) (kg/km) 5.7 ± Rodzaje włókien* SM2 - single mode ITU52D, SM5 - single mode ITU55, S7A - single mode ITU57A M50-50/5 OM2, M2-2/5 OM1, OM - 50/5 OM Kodowanie kolorowe włókien (zgodność z EN17105) Kolor: No. Nazwa 1 Blue Warunki instalacyjne: Sugerowana średnica 2 (min) mikrotub Zakres temperatur: Minimalny promień gięcia 2 Yellow Kodowanie kolorowe 2 tub Kolor: No. Nazwa 1 Blue 2 Yellow Red Red White White 5 Green 5 Green Transport i składowanie Podczas instalacji Podczas eksploatacji Podczas maks. naprężeń: Bez naprężeń Violet Violet 7 Orange Parametry mechaniczne i wytrzymałościowe (zgodnie z IEC 079-5): mm, C C C 20xD 10xD *Inne typy włókien dostępne pod zapytanie. Test 2 Norma testu Wartość Kryteria dopuszczenia Max. naprężenie podczas instalacji IEC E1 700N? α reversible, fiber strain 0.5% Max. naprężenie podczas eksploatacji IEC E1 500N nofiber strain,? α 0.05 db Max. siła zgniatania IEC E 700N / 100mm, max. 15 min? α 0.05 db, bez zniszczeń Zagięcie IEC E11 R=20xD, pętle, cykle? α 0.05 db, bez zniszczeń Zmiany temperatur IEC F1-20 C - +0 C? α 0.1 db/km Penetracja wody IEC F5B próbka=m, słup wody=1m, 2h brak wnikania wody Grey 9 Aqua 10 Black 11 Brown Pink MK-LX/2J lub pełny symbol: MK-LX-2J-TF-G52D-PE-BK Przykład: Mikrokabel Światłowodowy MK-LX 2 włókna SMF ITU52D TxF

17 Mikrokable światłowodowe Mikrokable dystrybucyjne i szkieletowe Wielotubowy kabel typu MK-LX7 1 Specjalne mikrokable światłowodowe o średnicach odpowiadających średnicom poszczególnych mikrorurek (nominalnie przeznaczony do mikrorurki o średnicy /10mm). Gama kabli MK-LX7 do 9 włókien, do niedawna była pomijana w projektach ze względu na swoje wymiary zewnętrzne które uniemożliwiały zastosowania w rurkach mm. Fibrain Metrojet MK-LX7 dzięki unikalnej konstrukcji są średnicy,mm, co umożliwia wdmuchiwanie nawet w mikrorurach 10/ (należy się jednak liczyć z ograniczeniami w zasięgu wdmuchiwania). Wraz z rosnącym zapotrzebowaniem na ilości włókien w sieciach metropolitalnych kable tego tej konstrukcji są bardzo pożądanym rozwiązaniem. Ilość włókien w mikrotubach jest równa. Kable przeznaczone są do wdmuchiwania przy pomocy specjalnych wdmuchiwarek. Same kable posiadają specjalną powłokę poprawiająca poślizg między kablem a tubą. Cechy: maksymalna średnica kabla,mm, zalecana mikrotuba /10mm i 10/mm, konstrukcja wielotubowa do tub po włókien w jednej tubie, włókna SM lub MM w luźnej tubie, ośrodek suchy, płaszcz pojedynczy, niewzmacniany PE na zamówienie kable w płaszczu poliamidowym (PA) o jeszcze niższym współczynniku tarcia powłoki 2 1. Włókna w pokryciu 250um, 2. Tuby z włóknami wypełniona żelem,. Taśma przeciwwilgociowa (opcja). Centralny pręt dielektryczny 5. Nitki do rozrywania powłoki. Płaszcz zew. PE lub PA lub wersja LSOH Zastosowania:. zewnętrzne i wewnętrzne łącza światłowodowe, sieci FTTH oraz łącza ostatniej mili, sieci dystrybucyjne, kampusowe i międzymiastowe, połączenia wewnątrz budynkowe, w mikrorurkach zainstalowanych w kanalizacji pierwotnej i wtórnej 5 Konstrukcja: -9 włókien Powłoka zewnętrzna: HDPE z specjalna warstwą poślizgową, tuba światłowodowa: materiał termoplastyczny, zawierają do włókien, wypełnione żelem pochłaniającym wodę, nitki do rozrywania powłoki. Dane techniczne kabla: Symbol kabla2 MK-LX7/2x* MK-LX7/x* MK-LX7/x* MK-LX7/72x* MK-LX7/9x* Liczba włókien Liczba włókien w tubie: Wszystkich tub w kablu: Aktywnych tub w kablu: 2 kabla D Waga kabla (mm) (kg/km). ± Rodzaje włókien* SM2 - single mode ITU52D, SM5 - single mode ITU55, S7A - single mode ITU57A M50-50/5 OM2, M2-2/5 OM1, OM - 50/5 OM Kodowanie kolorowe włókien (zgodność z EN17105) Kolor: No. Nazwa 1 Blue Warunki instalacyjne: Sugerowana średnica 2 (min) mikrotub Zakres temperatur: Minimalny promień gięcia 2 Yellow Kodowanie kolorowe 2 tub Kolor: No. Nazwa 1 Blue 2 Yellow Red Red Parametry mechaniczne i wytrzymałościowe (zgodnie z IEC 079-5): Test 2 Norma testu Wartość Kryteria dopuszczenia Max. naprężenie podczas instalacji IEC E1 00N? α reversible, fiber strain 0.5% Max. naprężenie podczas eksploatacji IEC E1 700N nofiber strain,? α 0.05 db Max. siła zgniatania IEC E 700N / 100mm, max. 15 min? α 0.05 db, bez zniszczeń Zagięcie IEC E11 R=20xD, pętle, cykle? α 0.05 db, bez zniszczeń Zmiany temperatur IEC F1-20 C - +0 C? α 0.1 db/km Penetracja wody IEC F5B próbka=m, słup wody=1m, 2h brak wnikania wody White White 5 Green 5 Green Transport i składowanie Podczas instalacji Podczas eksploatacji Podczas maks. naprężeń: Bez naprężeń Violet Violet 7 Orange 7 Orange Grey Grey 10/ mm i /10mm C C C 20xD 10xD Inne typy włókien dostępne pod zapytanie. 9 Aqua 10 Black 11 Brown MK-LX7/2J lub pełny symbol: MK-LX7-2J-2TF-G52D-PE-BK Przykład: Mikrokabel Światłowodowy MK-MX7 2 włókna single mode ITU52D Pink 017 Mikrokable światłowodowe

18 Mikrokable światłowodowe Minikable szkieletowe Wielotubowy kabel typu MK-LX Specjalne minikable światłowodowe o średnicach odpowiadających średnicom poszczególnych mikrorurek szkieletowych. Gama kabli MK-LX oferuję największą liczbę włókien spośród dostępnych mikrokabli do 1 włókien. Wymiary zewnętrzne,mm umożliwiają zastosowanie w mikroruach /10mm i większych. Ilość włókien w tubach jest równa, identycznie jak przy kablach standardowych konstrukcji, co dodatkowo wpływa na łatwość wykorzystywania w projektach i realizacjach. Kable przeznaczone są do wdmuchiwania przy pomocy specjalnych wdmuchiwarek. Same kable posiadają specjalną powłokę poprawiająca poślizg między kablem a tubą. Cechy: nominalna średnica kabla.mm, zalecana mikrotuba 15/mm,1/mm i /10mm, konstrukcja wielotubowa do tub po włókna w jednej tubie, włókna SM lub MM w luźnej tubie, ośrodek suchy, płaszcz pojedynczy, niewzmacniany. na zamówienie kable w płaszczu poliamidowym (PA) o jeszcze niższym współczynniku tarcia powłoki Konstrukcja: -1 włókien. Powłoka zewnętrzna: HDPE z specjalna warstwą poślizgową, tuba światłowodowa: materiał termoplastyczny, zawierają do włókien, wypełnione żelem pochłaniającym wodę, nitki do rozrywania powłoki Włókna w pokryciu 250um, 2. Tuby z włóknami wypełniona żelem,. Taśma przeciwwilgociowa (opcja). Centralny pręt dielektryczny 5. Nitki do rozrywania powłoki. Płaszcz zew. PE lub PA lub wersja LSOH Zastosowania:. zewnętrzne i wewnętrzne łącza światłowodowe, sieci FTTH oraz łącza ostatniej mili, sieci dystrybucyjne, kampusowe i międzymiastowe, połączenia wewnątrz budynkowe, w mikrorurkach zainstalowanych w kanalizacji pierwotnej i wtórnej 5 01 Mikrokable światłowodowe Dane techniczne kabla: Symbol kabla2 MK-LX/2x* MK-LX/x* MK-LX/x* MK-LX/72x* MK-LX/9x* MK-LX/1x* Liczba włókien Liczba włókien w tubie: Wszystkich tub w kablu: Aktywnych tub w kablu: 2 kabla D Waga kabla (mm) (kg/km). ± Rodzaje włókien* SM2 - single mode ITU52D, SM5 - single mode ITU55, S7A - single mode ITU57A M50-50/5 OM2, M2-2/5 OM1, OM - 50/5 OM Kodowanie kolorowe włókien (zgodność z EN17105) Kolor: No. Nazwa 1 Blue Warunki instalacyjne: Sugerowana średnica 2 (min) mikrotub Zakres temperatur: Minimalny promień gięcia 2 Yellow Kodowanie kolorowe 2 tub Kolor: No. Nazwa 1 Blue 2 Yellow Red Red White White 5 Green 5 Green Transport i składowanie Podczas instalacji Podczas eksploatacji Podczas maks. naprężeń: Bez naprężeń Violet Violet 7 Orange 7 Orange Parametry mechaniczne i wytrzymałościowe (zgodnie z IEC 079-5): /10mm, 15/mm, 1/mm C C C 20xD 10xD *Inne typy włókien dostępne pod zapytanie. Test 2 Norma testu Wartość Kryteria dopuszczenia Max. naprężenie podczas instalacji IEC E1 1500N? α reversible, fiber strain 0.5% Max. naprężenie podczas eksploatacji IEC E1 700N nofiber strain,? α 0.05 db Max. siła zgniatania IEC E 700N / 100mm, max. 15 min? α 0.05 db, bez zniszczeń Zagięcie IEC E11 R=20xD, pętle, cykle? α 0.05 db, bez zniszczeń Zmiany temperatur IEC F1-20 C - +0 C? α 0.1 db/km Penetracja wody IEC F5B próbka=m, słup wody=1m, 2h brak wnikania wody MK-LX/2J lub pełny symbol: MK-LX-2J-2TF-G52D-PE-BK Przykład: Mikrokabel Światłowodowy MK-LX 2 włókna single mode ITU52D Grey Grey 9 Aqua 9 Aqua 10 Black 10 Black 11 Brown 11 Brown Pink Pink

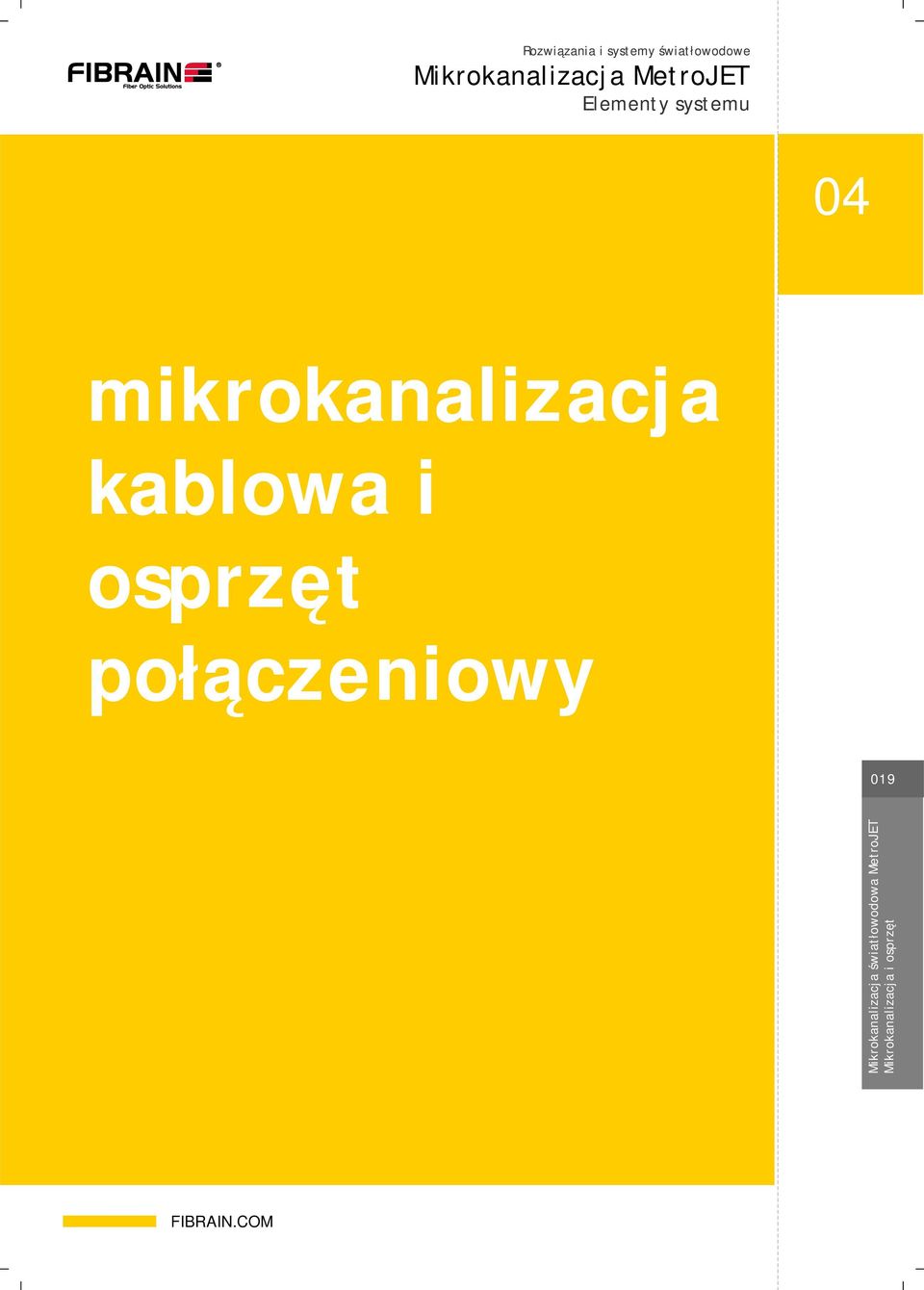

19 Elementy systemu mikrokanalizacja kablowa i osprzęt połączeniowy 019 Mikrokanalizacja i osprzęt

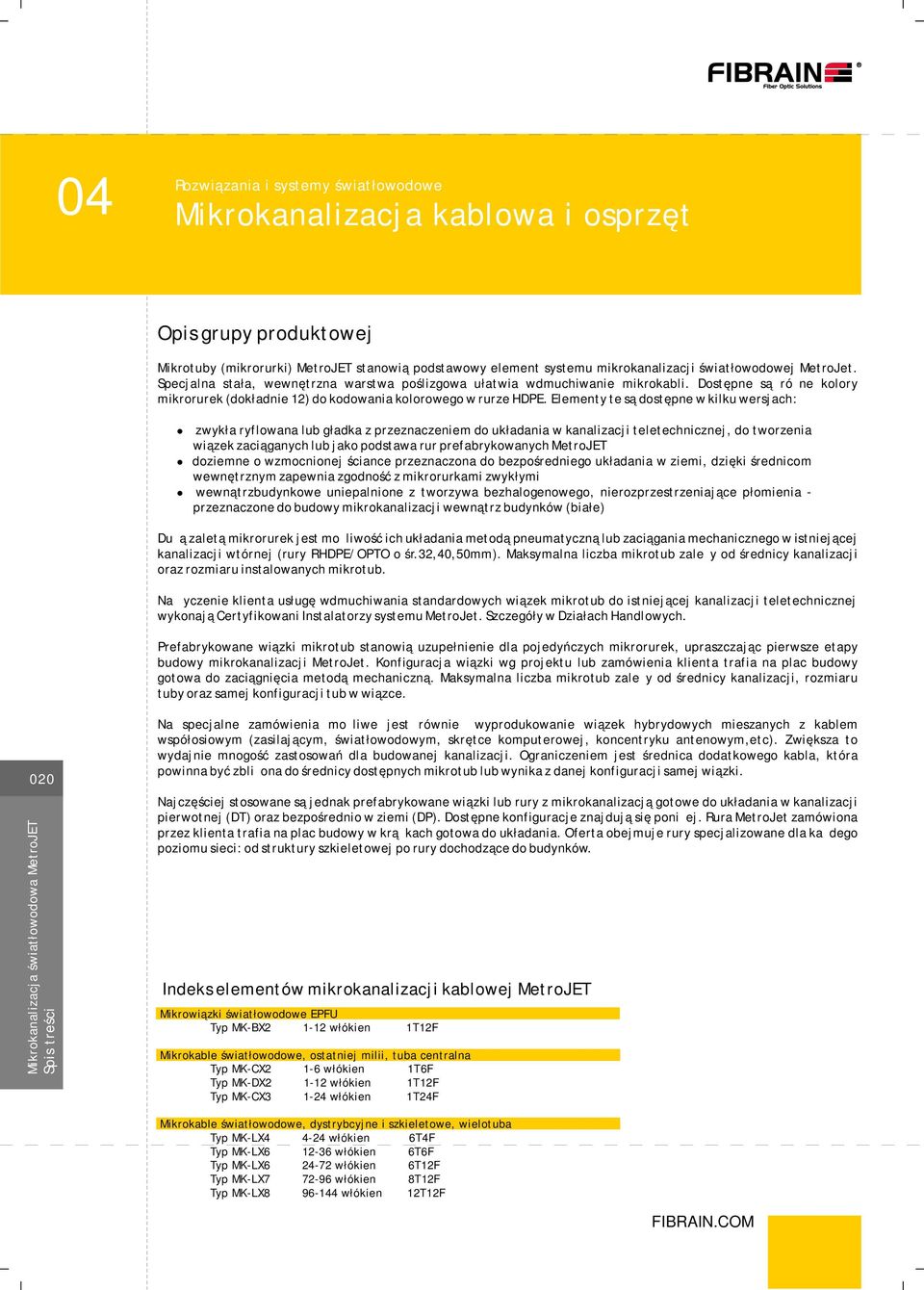

20 Rozwiązania i systemy światłowodowe Mikrokanalizacja kablowa i osprzęt Opis grupy produktowej Mikrotuby (mikrorurki) MetroJET stanowią podstawowy element systemu mikrokanalizacji światłowodowej MetroJet. Specjalna stała, wewnętrzna warstwa poślizgowa ułatwia wdmuchiwanie mikrokabli. Dostępne są różne kolory mikrorurek (dokładnie ) do kodowania kolorowego w rurze HDPE. Elementy te są dostępne w kilku wersjach: zwykła ryflowana lub gładka z przeznaczeniem do układania w kanalizacji teletechnicznej, do tworzenia wiązek zaciąganych lub jako podstawa rur prefabrykowanych MetroJET doziemne o wzmocnionej ściance przeznaczona do bezpośredniego układania w ziemi, dzięki średnicom wewnętrznym zapewnia zgodność z mikrorurkami zwykłymi wewnątrzbudynkowe uniepalnione z tworzywa bezhalogenowego, nierozprzestrzeniające płomienia - przeznaczone do budowy mikrokanalizacji wewnątrz budynków (białe) Dużą zaletą mikrorurek jest możliwość ich układania metodą pneumatyczną lub zaciągania mechanicznego w istniejącej kanalizacji wtórnej (rury RHDPE/OPTO o śr.2,0,50mm). Maksymalna liczba mikrotub zależy od średnicy kanalizacji oraz rozmiaru instalowanych mikrotub. Na życzenie klienta usługę wdmuchiwania standardowych wiązek mikrotub do istniejącej kanalizacji teletechnicznej wykonają Certyfikowani Instalatorzy systemu MetroJet. Szczegóły w Działach Handlowych. Prefabrykowane wiązki mikrotub stanowią uzupełnienie dla pojedyńczych mikrorurek, upraszczając pierwsze etapy budowy mikrokanalizacji MetroJet. Konfiguracja wiązki wg projektu lub zamówienia klienta trafia na plac budowy gotowa do zaciągnięcia metodą mechaniczną. Maksymalna liczba mikrotub zależy od średnicy kanalizacji, rozmiaru tuby oraz samej konfiguracji tub w wiązce. 020 Spis treści Na specjalne zamówienia możliwe jest również wyprodukowanie wiązek hybrydowych mieszanych z kablem współosiowym (zasilającym, światłowodowym, skrętce komputerowej, koncentryku antenowym,etc). Zwiększa to wydajnie mnogość zastosowań dla budowanej kanalizacji. Ograniczeniem jest średnica dodatkowego kabla, która powinna być zbliżona do średnicy dostępnych mikrotub lub wynika z danej konfiguracji samej wiązki. Najczęściej stosowane są jednak prefabrykowane wiązki lub rury z mikrokanalizacją gotowe do układania w kanalizacji pierwotnej (DT) oraz bezpośrednio w ziemi (DP). Dostępne konfiguracje znajdują się poniżej. Rura MetroJet zamówiona przez klienta trafia na plac budowy w krążkach gotowa do układania. Oferta obejmuje rury specjalizowane dla każdego poziomu sieci: od struktury szkieletowej po rury dochodzące do budynków. Indeks elementów mikrokanalizacji kablowej MetroJET Mikrowiązki światłowodowe EPFU Typ MK-BX2 1- włókien 1TF Mikrokable światłowodowe, ostatniej milii, tuba centralna Typ MK-CX2 1- włókien 1TF Typ MK-DX2 1- włókien 1TF Typ MK-CX 1-2 włókien 1T2F Mikrokable światłowodowe, dystrybcyjne i szkieletowe, wielotuba Typ MK-LX -2 włókien TF Typ MK-LX - włókien TF Typ MK-LX 2-72 włókien TF Typ MK-LX włókien TF Typ MK-LX 9-1 włókien TF
