1 PONAD 30 LAT DOŚWIADCZENIA KATALOG BRANŻOWY TELEKOMUNIKACJA I ENERGETYKA SIECI WODOCIĄGOWO- -KANALIZACYJNE PRZEMYSŁ I GÓRNICTWO TELEKOMUNIKACJA I ENERGETYKA INSTALACJE WEWNĘTRZNE SPORT I REKREACJA

2 ELPLAST+ to polska, prężnie działająca, rodzinna firma produkcyjna, posiadająca ponad 30-letnie doświadczenie w produkcji rur, kształtek i studzienek z tworzyw sztucznych.

3 TELEKOMUNIKACJA I ENERGETYKA / SPIS TREŚCI RURY RHDPE do ochrony kabli 4 RHDPEp przepustowe 6 dwudzielne 8 RPP i RPE 10 ZŁĄCZKI ZRg 12 ZASOBNIKI UNIWERSALNE TYP A2, TYP B2 14 ZASOBNIKI ZŁĄCZOWE ZZ-PE 16 z pokrywą boczną 18 MIKRO 20 STUDZIENKI SKO-1-PE, SKO-2/4-PE 22 2/3

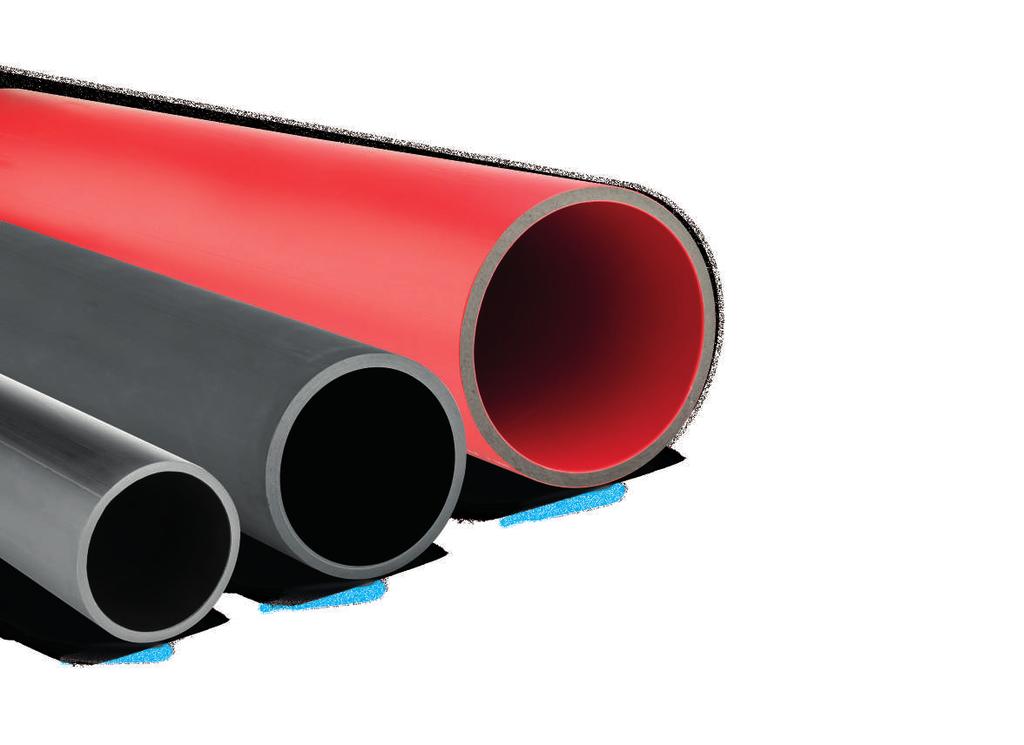

4 RURY RHDPE, RHDPE-C, RHDPE-UV i RHDPEt do ochrony przewodów światłowodowych i elektrycznych MATERIAŁ polietylen dużej gęstości (HDPE) ZAKRES Ø 25, 32, 40 i 50 mm ZASTOSOWANIE do budowy kanalizacji wtórnej i rurociągów kablowych ZALETY niewielki ciężar doskonała szczelność łatwość i szybkość montażu możliwość montażu w trudnych warunkach łatwość rozbudowy sieci trwałość wyrobu - dobra wytrzymałość mechaniczna, odporność na korozję, agresywne czynniki występujące w gruncie i chemikalia odporność na niskie temperatury możliwość recyklingu Wszystkie oferowane przez nas produkty posiadają stosowne normatywy oraz atesty.

5 TELEKOMUNIKACJA I ENERGETYKA / RURY WEWNĘTRZNA POWIERZCHNIA ROWKOWANA ORAZ ZASTOSOWANA MIKROWARSTWA STAŁEGO ŚRODKA POŚLIZGOWEGO UŁATWIA WPROWADZENIE KABLA NA ŻYCZENIE KLIENTA Możliwość preinstalowania linki zaciągowej. Możliwość produkcji rury w dowolnym kolorze. 4/5

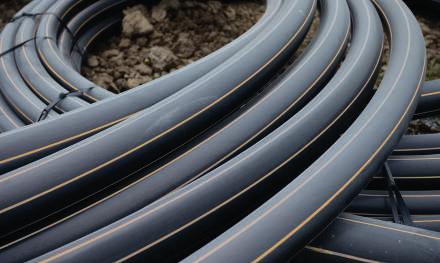

6 RURY PRZEPUSTOWE RHDPEp do przewiertów i przecisków MATERIAŁ polietylen dużej gęstości (HDPE) ZAKRES od Ø 63 do Ø 630 mm ZASTOSOWANIE jako przepusty na skrzyżowaniach rurociągu kablowego z innymi urządzeniami uzbrojenia terenowego, przejścia pod drogami, ciekami wodnymi, liniami kolejowymi i w innych podobnych sytuacjach ZALETY niewielki ciężar doskonała szczelność łatwość i szybkość montażu, również w trudnych warunkach łatwość rozbudowy sieci trwałość wyrobu dobra wytrzymałość mechaniczna, odporność na korozję, agresywne czynniki występujące w gruncie i chemikalia odporność na niskie temperatury Wszystkie oferowane przez nas produkty posiadają stosowne normatywy oraz atesty.

7 TELEKOMUNIKACJA I ENERGETYKA / RURY RURY PRZEPUSTOWE Z HDPE ZE WZGLĘDU NA DUŻA ELASTYCZNOŚĆ I MOŻLIWOŚĆ ZGRZEWANIA W DOWOLNIE DŁUGIE, MONOLITYCZNE ODCINKI, IDEALNIE NADAJĄ SIĘ DO STOSOWANIA W PRZEWIERTACH STEROWANYCH MOŻLIWOŚCI Możliwe jest wykonanie rur w wersji dwu lub trójwarstwowej wg wymagań klienta. 6/7

8 RURY OSŁONOWE DWUDZIELNE do ochrony istniejącej instalacji MATERIAŁ polietylen (HDPE) lub polipropylen ZAKRES od Ø 58 do Ø 225 ZASTOSOWANIE do ochrony istniejącej lub nowej instalacji z rur i kabli teletechnicznych, elektroenergetycznych itp. ZALETY łatwość i szybkość montażu i demontażu trwałość wyrobu - dobra wytrzymałość mechaniczna, odporność na korozję, agresywne czynniki występujące w gruncie i chemikalia możliwość recyklingu Wszystkie oferowane przez nas produkty posiadają stosowne normatywy oraz atesty.

9 TELEKOMUNIKACJA I ENERGETYKA / RURY RURY DWUDZIELNE ZNAJDUJĄ RÓWNIEŻ ZASTOSOWANIE POD DROGAMI, ULICAMI I TOROWISKAMI Rury posiadają na całej długości wzdłużnie profilowane przecięcie, które umożliwia zamykanie i otwieranie rur, a tym samym wprowadzanie lub wyjęcie kabla. 8/9

10 RURY RPP i RPE do kanalizacji kablowej pierwotnej MATERIAŁ polipropylen polietylen ZAKRES Ø 50, 75, 100 i 110 mm ZALETY niewielki ciężar wysoka udarność doskonała szczelność łatwość i szybkość montażu możliwość montażu w trudnych warunkach łatwość rozbudowy sieci dobre własności dielektryczne trwałość wyrobu - dobra wytrzymałość mechaniczna, odporność na korozję, agresywne czynniki występujące w gruncie i chemikalia odporność na niskie temperatury możliwość recyklingu Wszystkie oferowane przez nas produkty posiadają stosowne normatywy oraz atesty.

11 TELEKOMUNIKACJA I ENERGETYKA / RURY RURY POLIPROPYLENOWE NAWET W TEMPERATURZE -20 C WYKAZUJĄ ODPORNOŚĆ NA UDAR WYSTARCZAJĄCĄ DO PROWADZENIA PRAC Standardowym kolorem jest kolor czarny. Na życzenie zamawiającego możliwa jest produkcja rur w innym kolorze. 10/11

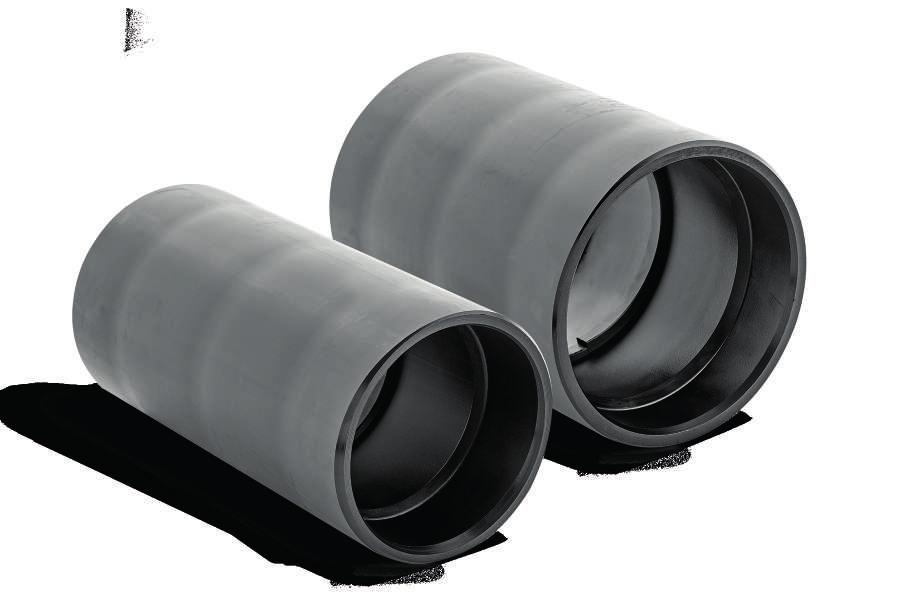

12 ZŁĄCZKI ZRg do łączenia rur MATERIAŁ polietylen wysokiej gęstości (HDPE) ZAKRES od Ø 75 mm do Ø 225 mm ZASTOSOWANIE do łączenia rur: RHDPEp RPP RPE grubościennych TYPY do łączenia rur: ZRg - wykonanie standardowe ZRgt - wykonanie trudnopalne ZRguv - wykonanie o zwiększonej odporności na UV ZALETY niewielki ciężar łatwość i szybkość montażu łatwość rozbudowy sieci trwałość wyrobu - dobra wytrzymałość mechaniczna, odporność na korozję, agresywne czynniki występujące w gruncie i chemikalia możliwość recyklingu Wszystkie oferowane przez nas produkty posiadają stosowne normatywy oraz atesty.

13 TELEKOMUNIKACJA I ENERGETYKA / ZŁĄCZKI MOŻLIWOŚĆ MONTAŻU RÓWNIEŻ W TRUDNYCH WARUNKACH Złączki wyposażone są w dwie uszczelki gumowe, które zapewniają doskonałą szczelność połączenia. 12/13

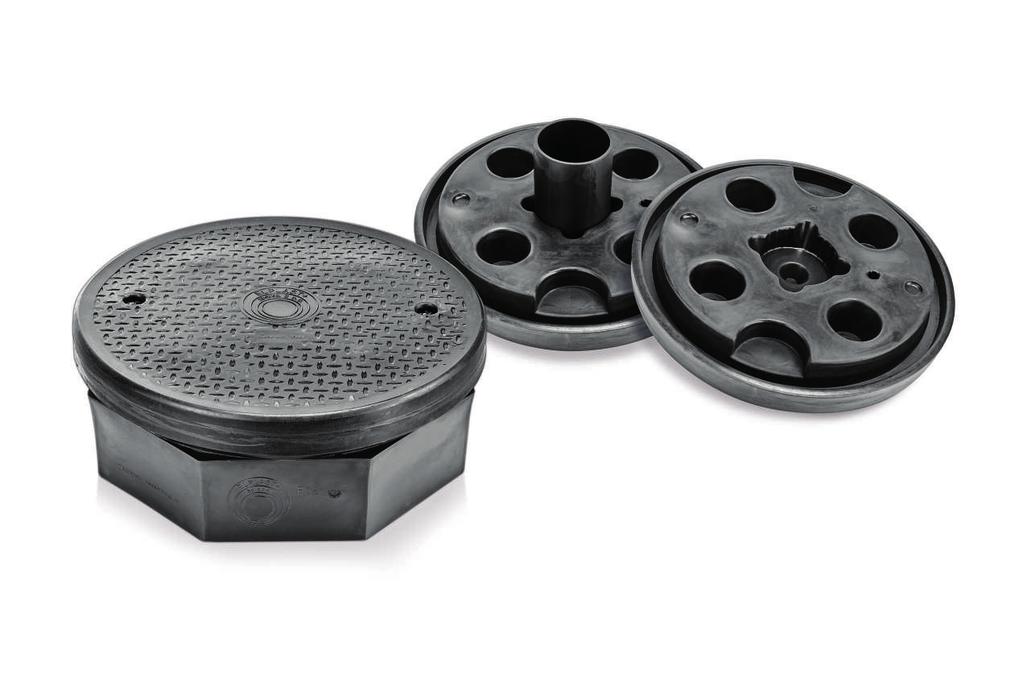

14 ZASOBNIKI UNIWERSALNE TYP A2, TYP B2 telekomunikacyjne MATERIAŁ polietylen ZASTOSOWANIE do przechowywania i ochrony przed uszkodzeniami mechanicznymi małych muf złączowych do zapasu kabli światłowodowych mozliwość zaciągania kabli w przypadku łuków o małym promieniu w instalacjach podziemnych jak i studniach kablowych, piwnicach ZALETY niewielki ciężar - całkowity (korpus + pokrywa) dla typu A2 i B2 nie przekracza 11 kg małe gabaryty doskonała szczelność - również w miejscach wprowadzania rur i kabli łatwość i szybkość montażu możliwość montażu w trudnych warunkach trwałość wyrobu - dobra wytrzymałość mechaniczna, sztywność konstrukcji, odporność na korozję i chemikalia odporność na niskie temperatury możliwość recyklingu Wszystkie oferowane przez nas produkty posiadają stosowne normatywy oraz atesty.

15 TELEKOMUNIKACJA TELEKOMUNIKACJA I ENERGETYKA I ENERGETYKA / ZASOBNIKI UNIWERSALNE / SPIS TREŚCI ZE WZGLĘDU NA MAŁE WYMIARY MOŻNA JE STOSOWAĆ W MIEJSCACH O OGRANICZONEJ PRZESTRZENI W zasobniku typu A2 dodatkowo zamontowana jest rura zwiększającą dopuszczalny nacisk na pokrywę. Na życzenie klienta pokrywę studni można wyposażyć w dodatkowe zamknięcie. 14/15

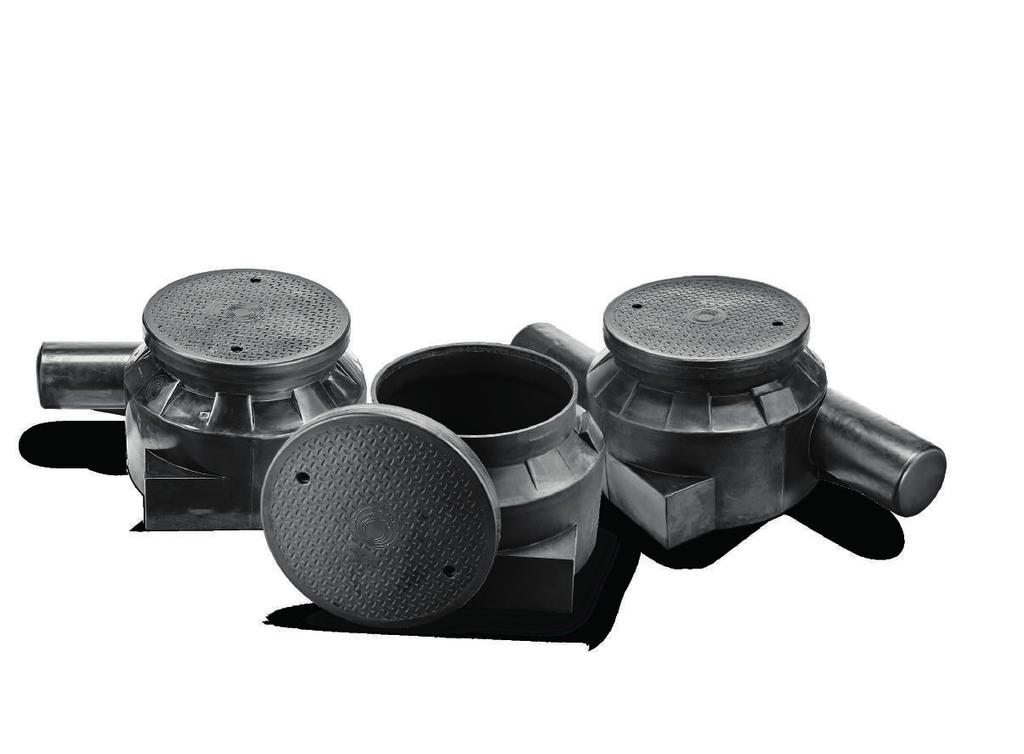

16 ZASOBNIKI ZŁĄCZOWE ZZ-PE-0, ZZ-PE-1 i ZZ-PE-1W, ZZ-PE-2 i ZZ-PE-2W do ochrony mufy złączowej i zapasu kabli światłowodowych i telekomunikacyjnych MATERIAŁ polietylen ZASTOSOWANIE do zabudowy w sieciach telekomunikacyjnych TYPY ZZ-PE-0, ZZ-PE-1 i ZZ-PE-1W jednozłączowe ZZ-PE-2 i ZZ-PE-2W dwuzłączowe ZALETY niewielki ciężar doskonała szczelność łatwość i szybkość montażu możliwość montażu w trudnych warunkach łatwość rozbudowy sieci łatwość utrzymania czystości trwałość wyrobu odporność na niskie temperatury możliwość recyklingu Wszystkie oferowane przez nas produkty posiadają stosowne normatywy oraz atesty.

17 TELEKOMUNIKACJA I ENERGETYKA / ZASOBNIKI ZŁĄCZOWE KORPUS ZASOBNIKA POSIADA ODPOWIEDNI KSZTAŁT ZAPEWNIAJĄCY NALEŻYTE ZAKOTWIENIE W GRUNCIE Wprowadzanie rur można realizować przy pomocy: uszczelek gumowych, dogrzewanych półzłączek lub przy pomocy złączek z gwintem i nakrętką na placu budowy. 16/17

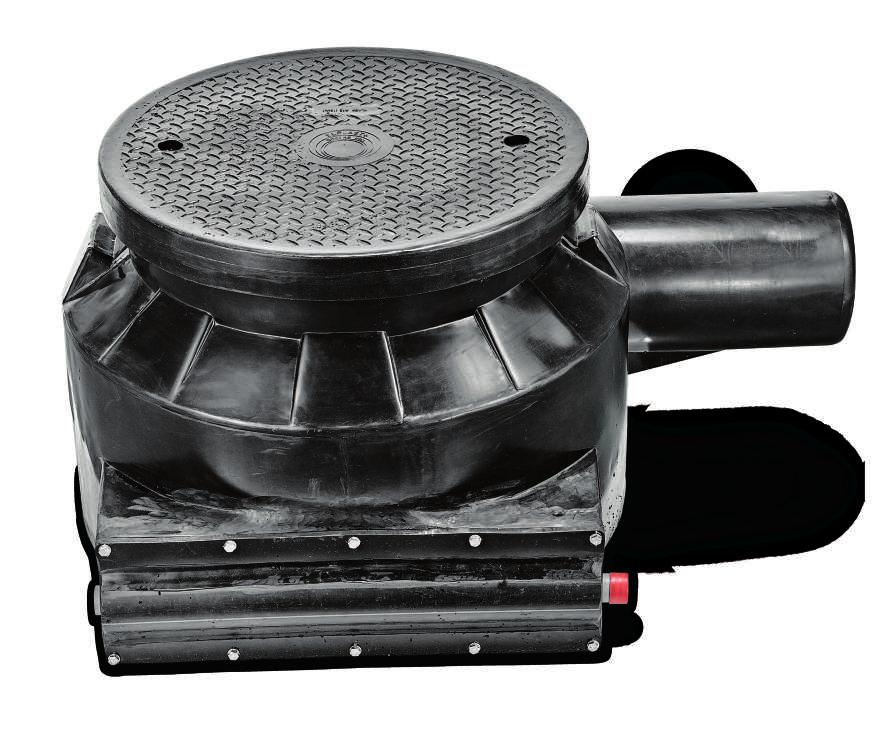

18 ZASOBNIK ZŁĄCZOWY ZZ-PE-1 z pokrywą boczną do montażu instalacji telekomunikacyjnych MATERIAŁ polietylen ZASTOSOWANIE do zabudowy w sieciach telekomunikacyjnych i przeznaczony, do ochrony mufy złączowej i zapasu kabla światłowodowego układanego w rurociągu kablowym. Standardowo wykonywany pod rurę o średnicy Ø 40 mm ZALETY niewielki ciężar doskonała szczelność łatwość i szybkość montażu, również w trudnych warunkach łatwość rozbudowy sieci łatwość utrzymania czystości odporność na niskie temperatury możliwość recyklingu Wszystkie oferowane przez nas produkty posiadają stosowne normatywy oraz atesty.

19 TELEKOMUNIKACJA I ENERGETYKA / ZASOBNIKI ZŁĄCZOWE POKRYWA BOCZNA UMOŻLIWIA WPROWADZENIE ISTNIEJĄCEJ RURY Z KABLEM DO ZASOBNIKA BEZ KONIECZNOŚCI PRZECINANIA KABLA NA ŻYCZENIE KLIENTA Możliwe jest wykonanie pokrywy bocznej w celu podłączenia rury o średnicy: Ø 20 mm, Ø 25 mm, Ø 32 mm i Ø 50 mm. 18/19

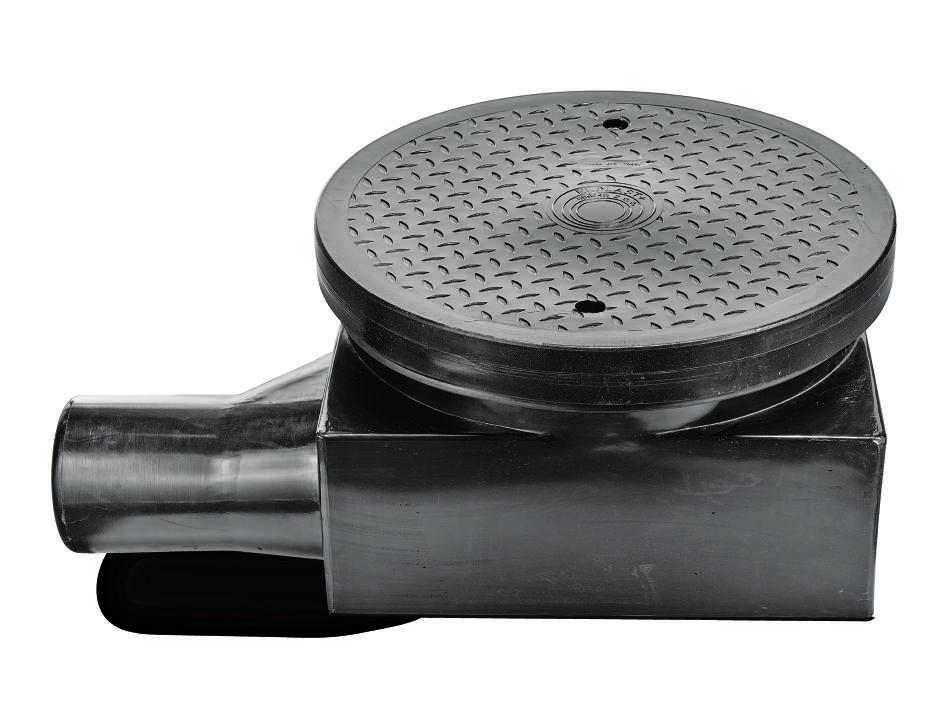

20 ZASOBNIK ZŁĄCZOWY MIKRO do montażu instalacji telekomunikacyjnych MATERIAŁ polietylen ZASTOSOWANIE do zabudowy w ciągach kanalizacji kablowej do ochrony małych muf złączowych i tworzenia zapasu kabli ZALETY niewielki ciężar całkowity (korpus + pokrywa) (ok. 12 kg) doskonała szczelność łatwość i szybkość montażu możliwość montażu w trudnych warunkach łatwość rozbudowy sieci łatwość utrzymania czystości trwałość wyrobu odporność na niskie temperatury możliwość recyklingu Wszystkie oferowane przez nas produkty posiadają stosowne normatywy oraz atesty.

21 TELEKOMUNIKACJA I ENERGETYKA / ZASOBNIKI ZŁĄCZOWE ZASOBNIK PRZEZNACZONY DO OCHRONY MAŁYCH MUF ZŁĄCZOWYCH O ŚREDNICY DO 170 MM I TWORZENIA ZAPASU KABLI W porównaniu do ZZ-PE-1 zasobnik ma zmniejszone wymiary, zmniejszoną średnicę komory mufowej oraz mniejszy ciężar. 20/21

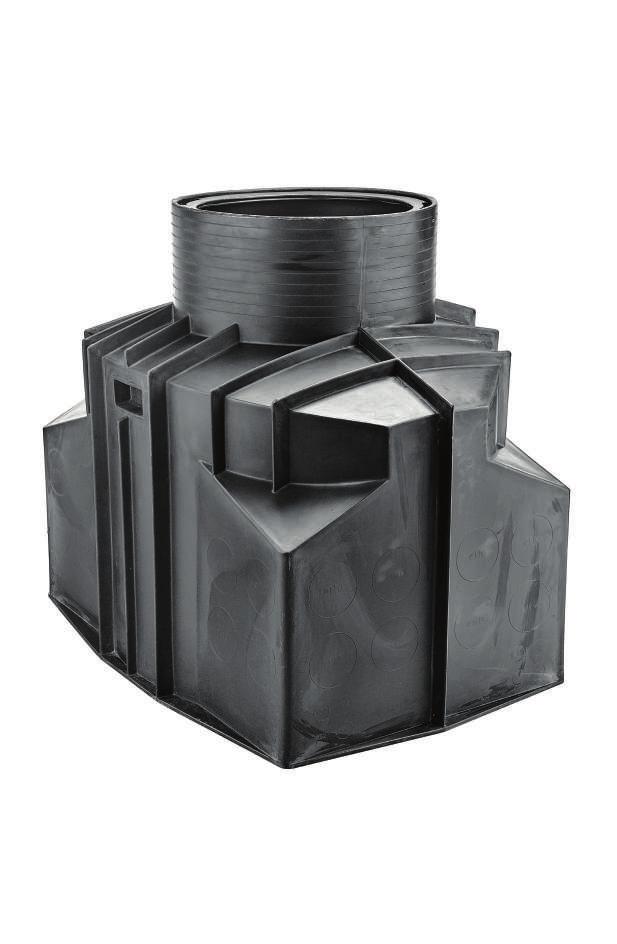

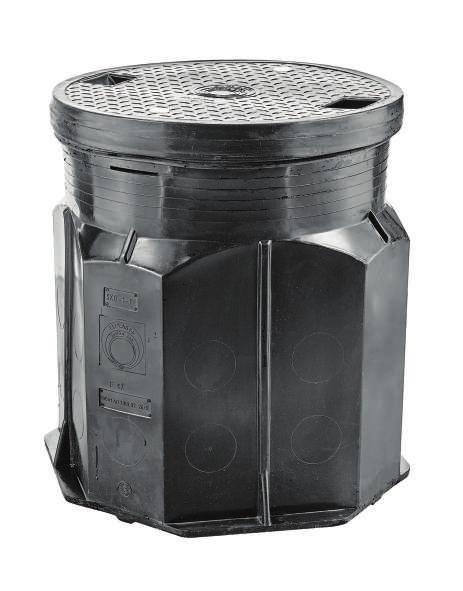

22 STUDZIENKA TELEKOMUNIKACYJNA SKO-1-PE, SKO-2/4-PE do montażu instalacji telekomunikacyjnych MATERIAŁ polietylen ZASTOSOWANIE do budowy ciągów kanalizacji kablowej studnie umożliwiają dostęp do rur podczas wykonywania prac związanych z wciąganiem i łączeniem kabli spełniają funkcję studni rozdzielczych, magistralnych w układzie ciągów kanalizacyjnych, oraz wykorzystywane są jako studnie przelotowe, narożne, lub odgałęźne ZALETY niewielki ciężar doskonała szczelność łatwość i szybkość montażu możliwość montażu w trudnych warunkach łatwość rozbudowy sieci łatwość utrzymania czystości trwałość wyrobu odporność na niskie temperatury możliwość recyklingu Wszystkie oferowane przez nas produkty posiadają stosowne normatywy oraz atesty.

23 TELEKOMUNIKACJA I ENERGETYKA / STUDZIENKI STUDNIE SKO Z POLIETYLENU ZE WZGLĘDU NA NISKI CIĘŻAR WŁAŚCIWY SĄ IDEALNĄ ALTERNATYWĄ DLA STUDNI BETONOWYCH Studnię SKO-2/4-PE produkujemy również w wersji z osadnikiem. 22/23

24 ELPLAST+ Sp. z o.o. ul. Niepodległości Jastrzębie-Zdrój t f elplast@elplastplus.pl
