1 speed pipe system Sprawdzone rozwiązania dla sieci Fibre-to-the-X

2 speed pipe system speed pipe Nowy format sieci optycznych Wiązki speed pipe bundles Nowy wymiar istniejących sieci kablowych Wiązki speed pipe bundles ground Swoboda w planowaniu, budowie oraz utrzymaniu sieci speed pipe osprzęt i akcesoria Funkcjonalność i jakość w szczególe Przepusty ścienne Bezpieczeństwo w sieci FTTX

3 Wstęp: funkcjonalność, bezpieczeństwo i sprawdzona jakość w praktyce speed pipe 1 Mikrokanalizacja wtórna 1.1 Mikrokanalizacja doziemna 1.2 Mikrokanalizacja wewnątrzbudynkowa 1.3 Wiązki speed pipe bundles 2 Wiązki speed pipe bundles ground 3 FTTH sieć dostępowa abonencka 3.1 FTTN / FTTC sieć dystrybucyjna 3.2 speed pipe osprzęt i akcesoria 4 Elementy mocujące i uszczelniające 4.1 Elementy połączeniowe 4.2 Elementy ochronne złącz i rozgałęzień mikrokanalizacji 4.3 Elementy ochronne mikrokabli i mikrorur 4.4 Adaptacja wlotów studni kablowych 4.5 Narzędzia 4.6 Osprzęt i akcesoria budynkowe 4.7 Przepusty ścienne 5 Przyłącza poniżej linii gruntu 5.1 Przyłącza powyżej linii gruntu 5.2 Tuleje prowadzące 5.3

4 Praktyczne rozwiązania dla Fibre-to-the-X Europe s Nr 1 speed pipe nowa jakość sieci optycznej Wprowadzając na rynek system mikrokanalizacji speed pipe stworzyliśmy niedościgniony standard nowoczesnej kanalizacji kablowej uznany i stosowany przez wiodących europejskich operatorów sieci telekomunikacyjnych i infrastruktur kablowych. Innowacyjność rozwiązań, jakość w każdym aspekcie, dopasowanie do indywidualnych potrzeb operatorów oraz dziesięciolecia doświadczeń i zastosowań sprawiło, iż jesteśmy dziś wiodącym producentem systemów rurowych obsługującym europejski rynek telekomunikacyjny oraz zdecydowanym Nr 1 w sektorze producentów mikrokanalizacji. System mikrokanalizacji speed pipe składa się z szerokiej gamy opatentowanych rozwiązań w zakresie mikrorur i wiązek mikrorur oraz elementów budujących funkcjonalność i bezpieczeństwo nowoczesnej kanalizacji kablowej. Wzajemna kompatybilność elementów systemu ułatwia elastyczne planowanie mikrokanalizacji pozwalając łączyć różne aplikacje w jeden spójny projekt. Bez względu na przyjęty model sieci FTTN, FTTC, FTTH czy backhaul w sieci mobilnej, system speed pipe zawsze zapewnia bezpieczeństwo sieci i jej użytkowników spełniając najwyższe wymagania funkcjonalne. Na kolejnych stronach przedstawiono poszczególne elementy systemu mikrokanalizacji speed pipe zestawione w funkcjonalne grupy, dzięki czemu każdy z Państwa ma możliwość samodzielnego zestawienia elementów tworzących funkcjonalność sieci dopasowaną do potrzeb prowadzonego projektu. Zawsze mogą Państwo liczyć na wsparcie naszych konsultantów, którzy chętnie pomogą Państwu ustalić optymalne rozwiązanie dopasowane do Państwa założeń funkcjonalno ekonomicznych.

5 Praktyczne rozwiązania dla Fibre-to-the-X Kluczowe zalety systemu mikrokanalizacji speed pipe Sprawdzona technologia pozwala zaoszczędzić czas i pieniądze Produkty gabocom oferują znaczny potencjał oszczędności w porównaniu z klasycznym sposobem budowy. System speed pipe redukuje koszty budowy przyłączy do klientów. Zgodnie z wymaganiami Inwestorów koszty początkowe inwestycji są redukowane przez wydłużone zasięgi instalacyjne mikrokabli. Koszty prac ziemnych są eliminowane dzięki mikrorurom, które instalowane są w dostępnych przestrzeniach istniejącej kanalizacji. Łatwe planowanie, budowa i utrzymanie sieci kablowej Wykorzystanie systemu speed pipe pozwala udrożnić wąskie gardła w obszarze sieci szkieletowej, dystrybucyjnej i dostępowej. Budowa odgałęzień do punktów dystrybucyjnych i klientów sieci może odbywać się doziemnie bez drogich w budowie studni kablowych. Istniejące zasoby sieci mogą być elastycznie rozbudowane dzięki sprawdzonym w praktyce rozwiązaniom gabocom. Przeźroczyste okna inspekcyjne umożliwiają sprawdzenie zajętości mikrorur a intensywne oznakowanie ułatwia ich identyfikację. Opatentowane akcesoria zapewniają bezpieczeństwo i skuteczność działania Wszystkie złączki są gazo i wodoszczelne, odpowiednio wytrzymałe i zapewniają możliwość ich wielokrotnego montażu. dwudzielność większości rozwiązań zapewnia niespotykany komfort prac instalacyjnych i utrzymaniowych. Łatwy i skuteczny montaż osprzętu w oparciu o standardowe narzędzia monterskie.

6 Funkcjonalność, bezpieczeństwo i sprawdzona jakość w praktyce Zwiększenie potencjału obecnych rur HDPE Mikrorury wtórne speed pipe instalowane w istniejących wolnych lub częściowo zajętych rurach HDPE. Przygotowanie mikrorur speed pipe do pneumatycznej instalacji techniką SuperJet.

7 Funkcjonalność, bezpieczeństwo i sprawdzona jakość w praktyce speed pipe bundle SRV efektywne wykorzystanie dostępnej przestrzeni kanalizacji pierwotnej Instalacja kolejnej wiązki speed pipe bundle SRV 50 / 8 10 w częściowo zajętym otworze kanalizacji 110 mm. Instalacja wiązki mikrorur speed pipe bundle SRV 50 / 8 10 w kanalizacji 110 mm.

8 Funkcjonalność, bezpieczeństwo i sprawdzona jakość w praktyce Jednoczesna instalacja doziemnej wiązki speed pipe bundle oraz klasycznej rury osłonowej HDPE z wykorzystaniem pługoukładacza.

9 Funkcjonalność, bezpieczeństwo i sprawdzona jakość w praktyce Przykłady technik instalacji wiązek mikrorur speed pipe bundle ground SRV-G Budowa kanalizacji wielotorowej wiązką speed pipe bundle ground w wykopach otwartych. Budowa kanalizacji wielootworowej wiązką speed pipe bundle ground w kanałach technologicznych.

10 Funkcjonalność, bezpieczeństwo i sprawdzona jakość w praktyce Budowa sieci FTTH przez rozbudowę wolnych rurociągów kablowych Stosowanie dedykowanych środków poślizgowych zgodnie z zaleceniami producenta pozwala wydłużyć odcinki instalacyjne wciąganych wiązek mikrorur. Instalacja hybrydowej wiązki speed pipe ground SRV-G 40 / w istniejącym rurociągu 50 mm. Wdmuchiwanie mikrokabli do mikrorur wiązki speed pipe ground.

11 Funkcjonalność, bezpieczeństwo i sprawdzona jakość w praktyce Przykłady organizacji mikrorur speed pipe w studniach kablowych Przykłady organizacji zapasu mikrokabli oraz mikrorur ułatwiającej budowę i rozbudowę złącz kablowych.

12 Funkcjonalność, bezpieczeństwo i sprawdzona jakość w praktyce Przykłady instalacji mikrorur speed pipe w punktach dystrybucyjnych sieci Uszczelnienia mikrorur z kablem zabezpieczają sieć oraz użytkowników sieci przed działaniem gazów penetrujących przestrzeń kanalizacji teletechnicznej.

13 Mikrorury speed pipe 1 Modularny system dla sieci Fibre-to-the-X System mikrokanalizacji speed pipe z założenia umożliwiający redukcję kosztów inwestycji, zapewnia również wysoką elastyczność w zakresie planowania i budowy nowoczesnych sieci FTTx, umożliwiając wykorzystanie systemu w istniejących zasobach sieci, w budowie nowoczesnej infrastruktury oraz w ramach instalacji budynkowych. speed pipe 1.1 Mikrokanalizacja wtórna Mikrorury cienkościenne speed pipe instalowane jako kanalizacja wtórna pozwalają w niskich nakładach efektywnie wykorzystać dostępne (również częściowo zajęte) przestrzenie istniejących kanalizacji i rurociągów kablowych. 1.2 Mikrokanalizacja doziemna Innowacyjna, trwała konstrukcja mikrorur doziemnych speed pipe ground i ich wiązek wraz z szeroką gamą osprzętu i akcesoriów zapewnia niespotykaną elastyczność w planowaniu oraz wymierne oszczędności w realizacji i utrzymaniu nowoczesnej sieci światłowodowej. 1.3 Mikrokanalizacja wewnątrzbudynkowa Mikrorury budynkowe speed pipe indoor zaprojektowano w nawiązując do rygorystycznych wymagań jakim podlegają sieci budynkowe, ze szczególnym uwzględnieniem bezpieczeństwa użytkowników sieci.

14 1.1 Mikrokanalizacja wtórna mikrorury cienkościenne speed pipe 7 / 8 / 10 / 12 / 14 speed pipe Klasyczna rura osłonowa zwielokrotniona mikrokanalizacją Klasyczna rura osłonowa z kablem zwielokrotniona mikrokanalizacją Zalety rozwiązania Mikrorury speed pipe mogą być wdmuchiwane na długich dystansach do pustych lub częściowo zajętych rur HDPE. Ich konstrukcja wspiera uzyskanie długich odcinków instalacyjnych mikrokabli. speed pipe posiadają optymalne rowkowanie ścinki i wykonane są z wytrzymałego HDPE. Mikrorury odporne są na działanie UV w okresie 3 lat dla klimatu południowoeuropejskiego. Wysokiej jakości HDPE pozwala na instalację mikrorur w temp. -10 C. W temperaturach poniżej zera zaleca się składowanie bębnów w ogrzewanych halach min. 12 do 24 h przed instalacją. Idealne właściwości mechaniczne mikrorur uzyskuje się w instalacjach od 5 C do 20 C. Przeźroczyste okna inspekcyjne umożliwiają weryfikację zajętości mikrorury a intensywne oznakowanie ułatwia identyfikację mikrorur w wiązkach. Bębny drewniane, bezzwrotne, zoptymalizowane dla łatwego transportu i instalacji. Dwudzielne uszczelnienia EZA-t zapobiegają wydłużeniom mikrorur wskutek zmian temperatury, jednocześnie uszczelniając rury HDPE z zainstalowanymi mikrorurami gaz / woda do 0,5 bar. Osprzęt i akcesoria Złączki proste Złączki redukcyjne Złączki dwudzielne Złączki dwudzielne gaz-stop Zaślepki serwisowe Uszczelnienia dwudzielne mikrorur Uszczelnienia dwudzielne wiązek Skrzynki zapasu mikrokabli Dwudzielne rury osłonowe Narzędzia 4.6

15 Mikrokanalizacja wtórna mikrorury cienkościenne speed pipe 7 / 8 / 10 / 12 / Dane do zamówienia Oznaczenie Kolor ɸ g.ś. (mm) Dł. (m) Waga (kg / m) Ciś. nominal. Bęben ɸ szer. (mm) Waga * (kg) speed pipe speed pipe 7 0,75 7 0, ok. 0,016 PN ok. 110 czerwony nr art szary nr art zielony nr art pomarańczowy nr art niebieski nr art czarny nr art żółty nr art brązowy nr art biały nr art fioletowy nr art Rekomendowana średnica kabla: 1,8-4,0 mm speed pipe 8 1,0 8 1, ok. 0,020 PN ok. 110 czerwony nr art szary nr art zielony nr art pomarańczowy nr art niebieski nr art czarny nr art żółty nr art brązowy nr art biały nr art fioletowy nr art Rekomendowana średnica kabla: 1,8-4,6 mm speed pipe 10 1,0 10 1, ok. 0,030 PN ok. 105 czerwony nr art biały nr art zielony nr art szary nr art niebieski nr art pomarańczowy nr art żółty nr art Rekomendowana średnica kabla: 2,5-6,5 mm speed pipe 12 1,1 12 1, ok. 0,033 PN ok. 100 czerwony nr art żółty nr art zielony nr art biały nr art niebieski nr art Rekomendowana średnica kabla: 3,0-8,0 mm speed pipe 14 1,3 14 1, ok. 0,049 PN ok. 102 czerwony nr art żółty nr art zielony nr art biały nr art niebieski nr art Rekomendowana średnica kabla: 4,0-9,5 mm Inne kolory dostępne na życzenie * Waga całkowita z bębnem

16 1.2 Mikrokanalizacja doziemna mikrorury grubościenne speed pipe ground 7 / 10 / 12 / 14 / 16 / 20 speed pipe Typoszereg grubościennych mikrorur doziemnych speed pipe ground Zalety rozwiązania Mikrorury doziemne speed pipe ground wykorzystywane są do budowy odgałęzień z istniejącej kanalizacji przy realizacji przyłączy do budynków lub punktów dystrybucyjnych. speed pipe posiadają optymalne rowkowanie ścinki i wykonane są z wytrzymałego HDPE, Konstrukcja mikrorur umożliwia uzyskiwanie długich odcinków instalacyjnych mikrokabli, speed pipe posiadają optymalnie rowkowane ścianki i wykonane są z wytrzymałego HDPE. Przeźroczyste okna inspekcyjne umożliwiają weryfikację zajętości mikrorury. Średnice mikrorur posiadają przypisany kolor ułatwiający identyfikację średnicy w wykopie. Wyższa wytrzymałość pneumatyczna mikrorur speed pipe ground vs. klasyczna rura HDPE 50 4,6. Bębny drewniane, bezzwrotne, zoptymalizowane dla łatwego transportu i instalacji. Osprzęt i akcesoria Złączki proste Złączki redukcyjne Złączki dwudzielne Złączki dwudzielne gaz-stop Zaślepki serwisowe Uszczelnienia dwudzielne mikrorur Oznaczniki mikrorur Osłony odgałęzień wiązek mikrorur 4.3 Skrzynki zapasu mikrokabli Dwudzielne rury osłonowe Osłona zapasu mikrorur Narzędzia 4.6

17 Mikrokanalizacja doziemna mikrorury grubościenne speed pipe ground 7 / 10 / 12 / 14 / 16 / Dane do zamówienia Oznaczenie Kolor ɸ g.ś. (mm) Dł. (m) Waga (kg / m) Ciś. nominal. Bęben ɸ s (mm) Waga * (kg) nr art. speed pipe speed pipe ground 7 1,5 7 1, ok. 0,030 PN ok Rekomendowana średnica kabla: 1,0-2,7 mm speed pipe ground 10 2,0 różowy 10 2,0 500 ok. 0,050 PN ok Rekomendowana średnica kabla: 1,8-4,6 mm różowy 10 2, ok. 0,050 PN ok speed pipe ground 12 2,0 12 2, ok. 0,060 PN ok Rekomendowana średnica kabla: 3,0-6,8 mm speed pipe ground 14 2,0 pomarańczowy żółtozielony pomarańczowy 14 2, ok. 0,074 PN ok Rekomendowana średnica kabla: 3,0-8,7 mm speed pipe ground 16 2,0 turkusowy 16 2, ok. 0,084 PN ok Rekomendowana średnica kabla: 6,5-10,4 mm speed pipe ground 20 2,5 różowy 20 2, ok. 0,132 PN ok Rekomendowana średnica kabla: 8,0-12,5 mm * Waga całkowita z bębnem

18 1.3 Mikrokanalizacja wewnątrzbudynkowa mikrorury budynkowe speed pipe indoor 7 / 10 / 12 / 14 speed pipe Mikrorury budynkowe speed pipe indoor z powłoką LSHF Zalety rozwiązania Mikrorury speed pipe indoor z tworzywa bezhalogenowego, niskodymowego i nierozprzestrzeniającego płomienia spełniają wymagania dla rur PE instalowanych w budynkach. W wykonaniu speed pipe indoor ground posiadają pogrubioną ściankę i większą wytrzymałość na ściskanie i rozciąganie. Wewnętrzne rowkowanie (obie wersje wykonania) z optymalną ilością rowków wspiera uzyskanie długich odcinków instalacyjnych mikrokabli. Bębny drewniane, bezzwrotne, zoptymalizowane dla łatwego transportu i instalacji. Osprzęt i akcesoria Budynkowe uszczelnienia dwudzielne mikrorur Budynkowe złączki dwudzielne gaz-stop Budynkowe zaślepki serwisowe Budynkowe złączki proste Budynkowe złączki dwudzielne Moduły organizacji mikrorur Narzędzia 4.6

19 Mikrokanalizacja wewnątrzbudynkowa mikrorury budynkowe speed pipe indoor 7 / 10 / 12 / Dane do zamówienia Oznaczenie Kolor ɸ g.ś. (mm) Dł. (m) Waga (kg / m) Ciś. nominal. Bęben ɸ s (mm) Waga * (kg) nr art. speed pipe speed pipe indoor 7 0,75 biały 7 0, ok. 0,016 PN ok ok. 0,016 PN ok speed pipe indoor 10 1,0 biały 10 1,0 500 ok. 0,030 PN ok ok. 0,030 PN ok speed pipe indoor ground 7 1,5 biały 7 1,5 500 ok. 0,030 PN ok ok. 0,030 PN ok speed pipe indoor ground 10 2,0 speed pipe indoor ground 12 2,0 biały 10 2,0 500 ok. 0,050 PN ok biały 12 2,0 350 ok. 0,060 PN ok ok. 0,060 PN ok speed pipe indoor ground 14 2,0 biały 14 2,0 250 ok. 0,074 PN ok ok. 0,074 PN ok Inne średnice dostępne na życzenie * Waga całkowita z bębnem

20 2 Mikrokanalizacja wtórna wiązki mikrorur speed pipe bundles SRV i D-SRV 50 / 8 10 Kanalizacja 110 z kablem zwielokrotniona wiązką mikrorur speed pipe bundle speed pipe bundles Kanalizacja 110 zwielokrotniona wiązką mikrorur speed pipe bundle (8 otworów wtórnych) Kanalizacja 110 zwielokrotniona dwoma wiązkami mikrorur speed pipe bundle (16 otworów wtórnych) Osprzęt i akcesoria Złączki proste Złączki redukcyjne Złączki dwudzielne Złączki dwudzielne gaz-stop Zaślepki serwisowe Uszczelnienia dwudzielne mikrorur Uszczelnienia dwudzielne wiązek Kołnierze usztywniające Oznaczniki mikrorur Skrzynki zapasu mikrokabli Dwudzielne rury osłonowe Narzędzia 4.6

21 Mikrokanalizacja wtórna wiązki mikrorur speed pipe bundles SRV i D-SRV 50 / Zalety rozwiązania Wiązki mikrorur speed pipe bundle SRV oraz D-SRV umożliwiają obniżenie kosztów budowy nowych światłowodów przez wykorzystanie potencjału istniejącej sieci oraz redukcję zakresów prac i projektów budowlanych. W porównaniu z metodą klasyczną, instalacja wiązek SRV lub D-SRV w kanalizacji pierwotnej wymiernie obniża koszty budowy kanalizacji wtórnej. Wiązka speed pipe bundle SRV 50 / 8 10 zawiera 8 mikrorur speed pipe luźno ułożonych w elastycznym płaszczu, ułatwiającym budowę doziemnych odgałęzień mikrorur z kanalizacji 110. Elastyczna konstrukcja wiązek mikrorur oraz łatwy dostęp do mikrorur skraca czas instalacji. Wysoka wytrzymałość pneumatyczna mikrorur umożliwia stosowanie ciśnienia roboczego min.15 bar wydłużającego odcinki instalacyjne mikrokabli. Konstrukcja wiązki efektywnie wykorzystuje dostępną przestrzeń w kanalizacji pierwotnej. W pustej rurze 110 możliwa jest instalacja do 2 wiązek SRV (16 otworów wtórnych / 72J per otwór) a w przypadku rury 110 z kablem do 55 mm wciąż możliwe jest zainstalowanie jednej wiązki. Szczelność gaz / woda kanalizacji pierwotnej z zainstalowanymi wiązkami SRV uzyskuje się przez zastosowanie zalecanych uszczelnień ADE / TDUX (Tyco) zakładanych na wiązki SRV usztywnione kołnierzem SHa lub DSHa. Szczelność do 0,5 bar na poziomie płaszcz wiązki / mikrorury, mikrorury / kabel realizowana jest uszczelnieniem EZA-t. speed pipe bundles Dane do zamówienia Oznaczenie Płaszcz Dł. speed pipe Waga Waga * nr art. Kolor ɸ g.ś. (mm) (m) szt. ɸ g.ś. (mm) (kg / m) (kg) SRV 50 / 8 10 czarny 50 0, ,0 ok. 0,33 ok pomarańczowyczarny 50 0, ,0 ok. 0,33 ok Dostawa na bezzwrotnych drewnianych bębnach: mm D-SRV 50 / 8 10 czarny i pomarańczowyczarny 50 0, na SRV 8 na SRV 10 1,0 ok. 0,33 na SRV ok Dostawa na bezzwrotnych drewnianych bębnach: mm * Waga całkowita z bębnem

22 13 speed pipe bundles ground Sprawdzone rozwiązania do budowy i rozbudowy kanalizacji kablowej Nowoczesność sieci szerokopasmowych współtworzy najwyższa jakość autorskich rozwiązań gabocom. Wiązki mikrorur grubościennych speed pipe bundles ground zapewniają maksimum elastyczności w realizacji instalacji doziemnych oraz rozbudowie klasycznych kanalizacji kablowych. 3.1 Sieć dostępowa abonencka (FTTH / FTTB) Różnorodność wiązek speed pipe bundles ground umożliwia realizację elastycznych struktur sieci FTTH, w optymalnej pojemności dopasowanej do potencjału obszaru abonenckiego. 3.2 Sieć dystrybucyjna (FTTN / FTTC) Wiązki mikrorur doziemnych speed pipe bundles ground zapewniają elastyczność w konfiguracji struktur nowoczesnych sieci szkieletowych i dystrybucyjnych (FTTN / FTTC).

23 Sieć dostępowa abonencka (FTTH / FTTB) 3.1 Wiązki do instalacji w ziemi lub istniejącej kanalizacji kablowej Autorska konstrukcja wiązek mikrorur grubościennych speed pipe bundles ground, ich właściwości mechaniczne oraz sprawdzone przez ponad dekadę metody instalacji pozwalają realizować różnorodne modele nowoczesnych sieci światłowodowych przez efektywnie wykorzystanie dostępnej przestrzeni. SRV-G tc wiązki do instalacji w ziemi SRV-G wiązki do instalacji w rurach wtórnych i rurociągach kablowych SRV-G wiązki do instalacji w kanalizacji kablowej speed pipe bundles ground

24 3.1.1 Sieć dostępowa abonencka (FTTH / FTTB) SRV-G tc wiązki do instalacji w ziemi SRV-G 2 7 tc SRV-G 7 7 tc SRV-G tc speed pipe 7 1,5 (12 2,0 / 14 2,0) SRV-G 12 7 tc SRV-G 14 7 tc SRV-G 18 7 tc speed pipe bundles ground 10 2,0 SRV-G tc SRV-G 24 7 tc SRV-G tc SRV-G 2 10 tc SRV-G 7 10 tc SRV-G tc Doziemne konstrukcje wiązek SRV-G tc Zalety rozwiązania Wiązki mikrorur doziemnych speed pipe bundles ground SRV-G tc sprawdzają się w budowie elastycznych struktur dostępowych sieci abonenckich (FTTH). Wiązki składają się z różnobarwnych mikrorur speed pipe ground otoczonych płaszczem tc. Konstrukcja wiązki umożliwia stosowanie wszystkich technik układania rur kablowych. Wysokiej jakości HDPE zapewnia kilkudziesięcioletnią trwałość oraz najwyższą jakość sieci. Konstrukcja mikrorur speed pipe ground wspiera wdmuchiwanie długich odcinków mikrokabli. Prosta budowa odgałęzień bez czasochłonnych procedur i narzędzi skraca czas budowy sieci. Gazo / wodoszczelność szczelność do 0,5 bar na poziomie płaszcz wiązki / mikrorury realizowana jest dwudzielnym elementem uszczelniająco mocującym typu EZA-t.

25 Sieć dostępowa abonencka (FTTH / FTTB) SRV-G tc wiązki do instalacji w ziemi Osprzęt i akcesoria Złączki proste Złączki dwudzielne Złączki dwudzielne gaz-stop Zaślepki serwisowe Uszczelnienia dwudzielne mikrorur Uszczelnienia dwudzielne wiązek Oznaczniki mikrorur Osłony odgałęzień wiązek mikrorur 4.3 Skrzynki zapasu mikrokabli Dwudzielne rury osłonowe Osłona zapasu mikrorur Adaptacja wlotów studni kablowych 4.5 Narzędzia 4.6 Dane do zamówienia Oznaczenie Dł. speed pipe ground Waga Bęben drew. (bezzwrot.) Waga * nr art. (m) Ilość ɸ g.s.(mm) (kg / m) ɸ szer. (kg) SRV-G 2 7 tc ,5 ok. 0, ok SRV-G 7 7 tc ,5 ok. 0, ok SRV-G tc ,5 ok. 0, ok ,0 SRV-G 12 7 tc ,5 ok. 0, ok SRV-G 14 7 tc ,5 ok. 0, ok SRV-G 18 7 tc ,5 ok. 0, ok SRV-G tc ,5 ok. 0, ok speed pipe bundles ground ,0 SRV-G 24 7 tc ,5 ok. 0, ok SRV-G tc ,5 ok. 0, ok ,0 SRV-G 2 10 tc ,0 ok. 0, ok SRV-G 7 10 tc ,0 ok. 0, ok SRV-G tc ,0 ok. 0, ok Kolor płaszcza: pomarańczowy * waga całkowita z bębnem Opcje dostępne na życzenie: dodatkowy kolor płaszcza speed pipe double bundles ground D-SRV-G tc (2 wiązki na bębnie) SRV-G tc z mikrorurami w wersji antygryzoniowej SRV-G tc wiązka z kablem lokalizacyjnym

26 3.1.2 Sieć dostępowa abonencka (FTTH / FTTB) SRV-G wiązki do instalacji w rurach wtórnych i rurociągach kablowych speed pipe ground 7 1,5 7 1,5 + 1 speed pipe Ø 32 2,9 (2,0) SRV-G 32 / 6 7 Rura HDPE Ø 40 3,7 (2,5) SRV-G 50 / 10 7 SRV-G 40 / ,0 (12 2,0) speed pipe bundles ground Ø 63 5,8 (4,7) Ø 50 4,6 (3,0) SRV-G 40 / 14 7 SRV-G 50 / 18 7 SRV-G 50 / 10 7 SRV-G 50 / 24 7 SRV-G 50 / 24 7 Konstrukcje wiązek SRV-G do instalacji w rurach wtórnych i rurociągach kablowych Zalety rozwiązania 14 2,0 (12 2,0) 16 2,0 (14 2,0) Wiązka mikrorur speed pipe bundles ground SRV-G składa się z różnobarwnych mikrorur speed pipe ground otoczonych płaszczem elastycznym. Wydzielone z wiązki mikrorury speed pipe ground wciągane do istniejących rurociągów (32, 40, 50, 63) efektywnie zwielokrotniają ich zasoby. Proces instalacji mikrorur w rurociągach odbywa się w oparciu o dedykowaną głowicę do mocowania mikrorur oraz narzędzie do rozcinania płaszcza wiązki (producent Vetter, Lottstetten, Germany). Z uwagi na określoną wytrzymałość na rozciąganie mikrorur, długości odcinków instalacyjnych są ograniczone i w praktyce wynoszą m (stosowanie środków poślizgowych poprawia zasięgi instalacyjne). Ilość mikrorur, jaką można wciągnąć zależna jest od średnicy zwielokrotnianego rurociągu oraz kombinacji średnic wciąganych mikrorur. Wysokiej jakości HDPE zapewnia najwyższą jakość produktu oraz kilkudziesięcioletnią trwałość. Mocowanie zapobiegające zmianie długości mikrorur wskutek zmian temperatury, i gazo / wodoszczelność rury z zainstalowaną mikrokanalizacją oraz mikrorur względem mikrokabli, realizowane są w oparciu o dwudzielne uszczelnienia typu EZA-t.

27 Sieć dostępowa abonencka (FTTH / FTTB) SRV-G wiązki do instalacji w rurach wtórnych i rurociągach kablowych Obcinarka płaszcza wiązki mikrorur (producent osprzętu: Vetter) Głowica z krętlikiem dedykowana do wciągania wiązek speed pipe ground do rurociągów Osprzęt i akcesoria Złączki proste Złączki dwudzielne Złączki dwudzielne gas-stop Zaślepki serwisowe Uszczelnienia dwudzielne mikrorur Uszczelnienia dwudzielne wiązek Oznaczniki mikrorur Dane do zamówienia Oznaczenie Płaszcz (pomarańcz.) Dł. speed pipe ground Osłony odgałęzień wiązek mikrorur 4.3 Obudowy odgałęźne 10 Skrzynki zapasu mikrokabli Dwudzielne rury osłonowe Osłona zapasu mikrorur Adaptacja wlotów studni kablowych 4.5 Narzędzia 4.6 Waga Bęben drew. (bezzwrot.) Waga * nr art. speed pipe bundles ground ɸ gr. ś. (mm) (m) szt. ɸ gr. ś. (mm) (kg / m) ɸ sz. (mm) (kg) SRV-G 32 / , ,5 ok. 0, ok SRV-G 40 / , ,5 ok. 0, ok SRV-G 50 / , ,5 ok. 0, ok SRV-G 40 / , ,5 ok. 0, ok SRV-G 50 / , ,5 ok. 0, ok SRV-G 50 / , ,5 ok. 0, ok Oznaczenie Kolor ɸ g.ś. Dł. Waga Ciś. nominal. Bęben drew. (bezzwrot.) Waga * nr art. (mm) (m) (kg / m) ɸ sz. (mm) (kg) 12 2,0 żółtozielony 12 2, ok. 0,060 PN ok ,0 pomarańczowy 14 2, ok. 0,074 PN ok ,0 turkusowy 16 2, ok. 0,084 PN ok * Waga całkowita z bębnem

28 3.1.3 Sieć dostępowa abonencka (FTTH / FTTB) SRV-G wiązki do instalacji w kanalizacji kablowej Płaszcz Ø 32 Płaszcz Ø 40 Płaszcz Ø 50 speed pipe 7 1,5 SRV-G 32 / 6 7 SRV-G 40 / 8 7 SRV-G 50 / ,0 SRV-G 32 / 4 10 SRV-G 40 / 5 10 SRV-G 50 / 7 10 speed pipe bundles ground Wiązki SRV-G do instalacji w kanalizacji kablowej Zalety rozwiązania Wiązki SRV-G tworzą różnobarwne mikrorury speed pipe ground otoczone płaszczem elastycznym. Luźna konstrukcja wiązki ułatwia jej wciąganie do rur częściowo zajętych lub przewężonych, tym samym efektywne wykorzystanie dostępnych zasobów kanalizacji kablowej (min. Φ > 80 mm). Wykorzystanie środków poślizgowych oraz obracanie bębnów w czasie instalacji wiązki wydłuża odcinki instalacyjne wciąganych wiązek mikrorur. Wysokiej jakości HDPE zapewnia kilkudziesięcioletnią trwałość oraz najwyższą jakość sieci. Konstrukcja mikrorur speed pipe ground wspiera wdmuchiwanie długich odcinków mikrokabli. Kanalizacja z zainstalowaną wiązką SRV-G może zachować gazo / wodoszczelność w klasie 0,5 bar dzięki możliwości zastosowanie ogólnie zalecanych uszczelnień ADE / TDUX (Tyco). Gazo / wodoszczelność szczelność do 0,5 bar na poziomie płaszcz wiązki / mikrorury realizowana jest dwudzielnym elementem uszczelniająco mocującym typu EZA-t instalowanym w komplecie z kołnierzem usztywniającym SHi. Osprzęt i akcesoria Złączki proste Złączki dwudzielne Złączki dwudzielne gas-stop Zaślepki serwisowe Uszczelnienia dwudzielne mikrorur Uszczelnienia dwudzielne wiązek Oznaczniki mikrorur Osłony odgałęzień wiązek mikrorur 4.3 Obudowy odgałęźne 10 Skrzynki zapasu mikrokabli Dwudzielne rury osłonowe Osłona zapasu mikrorur Adaptacja wlotów studni kablowych 4.5 Narzędzia 4.6

29 Sieć dostępowa abonencka (FTTH / FTTB) SRV-G wiązki do instalacji w kanalizacji kablowej Dane do zamówienia Oznaczenie Płaszcz (pomarańcz.) Dł. speed pipe ground Waga Bęben drew. (bezzwrot.) Waga * nr art. ɸ gr. ś. (mm) (m) Ilość ɸ g.ś. (mm) (kg / m) ɸ sz. (mm) (kg) SRV-G 32 / , ,5 ok. 0, ok SRV-G 40 / , ,5 ok. 0, ok SRV-G 50 / , ,5 ok. 0, ok SRV-G 32 / , ,0 ca. 0, ok SRV-G 40 / , ,0 ok. 0, ok SRV-G 50 / , ,0 ok. 0, ok * waga całkowita z bębnem speed pipe bundles ground

30

31 Sieć dystrybucyjna (FTTN / FTTC) 3.2 Rozwiązania do budowy i rozbudowy kanalizacji kablowej Wiązki mikrorur doziemnych speed pipe bundles ground zapewniają elastyczność w planowaniu i realizacji nowoczesnych sieci szkieletowych i dystrybucyjnych (FTTN / FTTC). Sprawdzona metoda instalacji wiązek w rurociągach kablowych, pozwala na efektywne wykorzystanie posiadanych zasobów sieci, a tym samym wymiernie obniżenie kosztów budowy nowych sieci światłowodowych. SRV-G tc wiązki do instalacji w ziemi SRV-G wiązki do instalacji w kanalizacji kablowej speed pipe bundles ground

32 3.2.1 Sieć dystrybucyjna (FTTN / FTTC) SRV-G tc wiązki do instalacji w ziemi 14 2,0 12 2,0 SRV-G 2 12 tc SRV-G 3 12 tc SRV-G 7 12 tc speed pipe SRV-G 2 14 tc SRV-G 3 14 tc SRV-G 4 14 tc SRV-G 5 14 tc SRV-G 7 14 tc speed pipe bundles ground 16 2,0 20 2,5 SRV-G 3 16 tc SRV-G 4 16 tc SRV-G 7 16 tc SRV-G 3 20 tc SRV-G 4 20 tc Doziemne konstrukcje wiązek SRV-G tc Zalety rozwiązania Wiązki mikrorur doziemnych speed pipe bundles ground SRV-G tc sprawdzają się w budowie nowoczesnej kanalizacji kablowej warstwy dystrybucji sieci szerokopasmowej (FTTN / FTTC). Wiązki składają się z różnobarwnych mikrorur speed pipe ground otoczonych płaszczem tc. Konstrukcja wiązki pozwala na stosowanie wszystkich technik układania rur kablowych. Konstrukcja mikrorur speed pipe ground wspiera wdmuchiwanie długich odcinków mikrokabli. Wysokiej jakości HDPE zapewnia kilkudziesięcioletnią trwałość oraz najwyższą jakość sieci. Prosta budowa odgałęzień bez czasochłonnych procedur i narzędzi skraca czas budowy sieci. Gazo / wodoszczelność szczelność do 0,5 bar na poziomie płaszcz wiązki / mikrorury realizowana jest dwudzielnym elementem uszczelniająco mocującym typu EZA-t.

33 Sieć dystrybucyjna (FTTN / FTTC) SRV-G tc wiązki do instalacji w ziemi Osprzęt i akcesoria Złączki proste Złączki dwudzielne Złączki dwudzielne gaz-stop Zaślepki serwisowe Uszczelnienia dwudzielne mikrorur Uszczelnienia dwudzielne wiązek Oznaczniki mikrorur Osłony odgałęzień wiązek mikrorur 4.3 Skrzynki zapasu mikrokabli Dwudzielne rury osłonowe Adaptacja wlotów studni kablowych 4.5 Narzędzia 4.6 Dane do zamówienia Oznaczenie Dł. speed pipe ground Waga Bęben drew. (bezzwrot.) Waga* nr art. (m) Ilość ɸ g.ś. (mm) (kg / m) ɸ sz. (mm) (kg) SRV-G 2 12 tc ,0 ok. 0, ok SRV-G 3 12 tc ,0 ok. 0, ok SRV-G 7 12 tc ,0 ok. 0, ok SRV-G 2 14 tc ,0 ok. 0, ok SRV-G 3 14 tc ,0 ok. 0, ok SRV-G 4 14 tc ,0 ok. 0, ok SRV-G 5 14 tc ,0 ok. 0, ok SRV-G 7 14 tc ,0 ok. 0, ok speed pipe bundles ground SRV-G 3 16 tc ,0 ok. 0, ok SRV-G 4 16 tc ,0 ok. 0, ok SRV-G 7 16 tc ,0 ok. 0, ok SRV-G 3 20 tc ,5 ok. 0, ok SRV-G 4 20 tc ,5 ok. 0, ok Kolor płaszcza: pomarańczowy * waga całkowita z bębnem Opcje dostępne na życzenie: dodatkowy kolor płaszcza speed pipe double bundles ground D-SRV-G tc (2 wiązki na bębnie) SRV-G tc z mikrorurami w wersji antygryzoniowej SRV-G tc wiązka z kablem lokalizacyjnym

34 3.2.2 Sieć dystrybucyjna (FTTN / FTTC) SRV-G wiązki do instalacji w kanalizacji kablowej Płaszcz Ø 32 Płaszcz Ø 40 Płaszcz Ø 50 speed pipe bundles ground speed pipe 16 2,0 14 2,0 12 2,0 SRV-G 32 / 3 12 SRV-G 40 / 4 12 SRV-G 50 / 5 12 SRV-G 40 / 3 14 SRV-G 50 / 4 14 SRV-G 50 / 5 14 SRV-G 40 / 3 16 SRV-G 50 / 4 16 WiązkI SRV-G do instalacji w kanalizacji kablowej Zalety rozwiązania Wiązki SRV-G tworzą różnobarwne mikrorury speed pipe ground otoczone płaszczem elastycznym. Luźna konstrukcja wiązki ułatwia jej wciąganie do rur częściowo zajętych lub przewężonych, tym samym efektywne wykorzystanie dostępnych zasobów kanalizacji kablowej (min. Φ > 80 mm). Wykorzystanie środków poślizgowych oraz obracanie bębnów w czasie instalacji wiązki wydłuża odcinki instalacyjne wciąganych wiązek mikrorur. Wysokiej jakości HDPE zapewnia kilkudziesięcioletnią trwałość oraz najwyższą jakość sieci. Konstrukcja mikrorur speed pipe ground wspiera wdmuchiwanie długich odcinków mikrokabli. Kanalizacja z zainstalowaną wiązką SRV-G może zachować gazo / wodoszczelność w klasie 0,5 bar dzięki możliwości zastosowanie ogólnie zalecanych uszczelnień ADE / TDUX (Tyco). Gazo / wodoszczelność szczelność do 0,5 bar na poziomie płaszcz wiązki / mikrorury realizowana jest dwudzielnym elementem uszczelniająco mocującym typu EZA-t instalowanym w komplecie z kołnierzem usztywniającym SHi.

35 Sieć dystrybucyjna (FTTN / FTTC) SRV-G do wiązki instalacji w kanalizacji kablowej Osprzęt i akcesoria Złączki proste Złączki dwudzielne Złączki dwudzielne gas-stop Zaślepki serwisowe Uszczelnienia dwudzielne mikrorur Uszczelnienia dwudzielne wiązek Oznaczniki mikrorur Osłony odgałęzień wiązek mikrorur 4.3 Obudowy odgałęźne 10 Skrzynki zapasu mikrokabli Dwudzielne rury osłonowe Adaptacja wlotów studni kablowych 4.5 Narzędzia 4.6 Dane do zamówienia Oznaczenie Płaszcz (pomarańcz.) Dł. speed pipe ground Waga Bęben drew. (bezzwrot.) Waga* nr art. ɸ g.s. (mm) (m) Ilość ɸ g.s. (mm) (kg / m) ɸ szer. (kg) SRV-G 32 / , ,0 ok. 0, ok SRV-G 40 / , ,0 ok. 0, ok SRV-G 50 / , ,0 ok. 0, ok SRV-G 40 / , ,0 ok. 0, ok SRV-G 50 / , ,0 ok. 0, ok SRV-G 50 / , ,0 ok. 0, ok speed pipe bundles ground SRV-G 40 / , ,0 ok. 0, ok SRV-G 50 / , ,0 ok. 0, ok * waga całkowita z bębnem

36 4 speed pipe osprzęt i akcesoria Uniwersalne rozwiązania dla istniejących i nowobudowanych sieci kablowych Dla zapewnienia pełnej funkcjonalności systemu mikrokanalizacji speed pipe oraz bezpieczeństwa jej użytkowników, gabocom opracował szeroką gamę osprzętu i akcesoriów kompatybilnych z ofertą mikrorur i wiązek mikrorur z uwzględnieniem miejsca ich instalacji oraz kluczowych wymagań operatorów infrastruktur kablowych. Pojedyncze elementy zapewniają możliwość wielokrotnego montażu bez dedykowanych narzędzi, wytrzymałość wzdłużną i dwudzielność skracającą czas instalacji. 4.1 Elementy mocujące i uszczelniające Dwudzielne, łatwe w instalacji elementy uszczelniająco mocujące gabocom zapobiegają wydłużeniom rur i kabli w następstwie zmian temperatury, zapewniając jednocześnie pełną szczelność gazową pustych lub częściowo zajętych rur, mikrorur oraz wiązek mikrorur. 4.2 Elementy połączeniowe Uniwersalne w aplikacji, wytrzymałe mechanicznie / pneumatycznie elementy połączeniowe gabocom ułatwiają wykonanie szczelnego gaz / woda połączenia pustych lub zajętych kablem mikrorur, oraz klasycznych rur osłonowych z zainstalowaną mikrokanalizacją. speed pipe osprzęt 4.3 Elementy ochronne odgałęzień Proste i bezpieczne autorskie rozwiązanie gabocom do osłony i lokalizacji doziemnych odgałęzień z wiązek speed pipe bundle ground.

37 speed pipe osprzęt i akcesoria Elementy ochronne mikrokabli i mikrorur Autorskie rozwiązania gabocom do ochrony zapasu długości mikrokabli oraz mikrorur. 4.5 Adaptacja wlotów studni kablowych Dedykowane rozwiązania gabocom do organizacji mikrorur w gardzielach studni kablowych oraz ochrony studni i kanalizacji przed zanieczyszczeniami stałymi, 4.6 Narzędzia Profesjonalne narzędzia do cięcia rur, mikrorur oraz wiązek mikrorur. speed pipe osprzęt 4.7 Osprzęt i akcesoria budynkowe Osprzęt i akcesoria do instalacji budynkowych, w wykonaniu nierozprzestrzeniającym płomienia i niewydzielającym tlenków halogenu, klasyfikacja zgodna z DIN EN oraz DIN EN

38

39 Elementy mocujące i uszczelniające 4.1 Naturalny wybór dla pustych i częściowo zajętych rur i mikrorur Dwudzielne, skracające czas instalacji elementy uszczelniająco mocujące zapewniają pełną wodo-gazoszczelność pustych lub częściowo zajętych rur, mikrorur oraz wiązek mikrorur. Uszczelnienia dwudzielne mikrorur Złączki dwudzielne gas-stop Zaślepki serwisowe z oknem inspekcyjnym Oznaczniki mikrorur Uszczelnienia dwudzielne wiązek mikrorur speed pipe osprzęt Kołnierze usztywniające 4.1.6

40 4.1.1 Uszczelnienia dwudzielne mikrorur 7 / 8 / 10 / 12 / 14 / 16 / 20 Uszczelnienie mikrorury z kablem Zalety rozwiązania Dwudzielne uszczelnienia EZA-t zapewniają łatwy, szybki, beznarzędziowy i wielokrotny montaż. Wodoszczelność, wysoka wytrzymałość wzdłużna oraz samo zwalniający się po osiągnięciu 10 bar zawór bezpieczeństwa zapewnia bezpieczeństwo sieci i jej użytkowników. Uszczelnienia zapewniają gazo i wodoszczelność do 0,5 bar pustych lub zajętych kablem mikrorur. Oznaczenie ɸ (mm) doszczelnienie do kabla (mm) szt. / opak. nr art. EZA-t 7 / 0,8-2,5 7 0,8-2, EZA-t 7 / 2,0-4,0 7 2,0-4, EZA-t 8 / 2,0-4,0 8 2,0-4, speed pipe osprzęt EZA-t 10 / 1,8-3,5 10 1,8-3, EZA-t 10 / 3,0-5,0 10 3,0-5, EZA-t 10 / 5,0-6,5 10 5,0-6, EZA-t 12 / 3,0-5,0 12 3,0-5, EZA-t 12 / 5,0-6,5 12 5,0-6, EZA-t 12 / 6,5-8,0 12 6,5-8, EZA-t 14 / 3,0-5,0 14 3,0-5, EZA-t 14 / 5,0-6,5 14 5,0-6, EZA-t 14 / 6,5-8,0 14 6,5-8, EZA-t 14 / 8,0-9,5 14 8,0-9, EZA-t 16 / 6,5-8,0 16 6,5-8, EZA-t 16 / 8,0-9,5 16 8,0-9, EZA-t 16 / 9,5-11,0 16 9,5-11, EZA-t 20 / 8,0-10,5 20 8,0-10, EZA-t 20 / 10,5-13, ,5-13,

41 Złączki dwudzielne gas-stop 7 / 8 / 10 / 12 / 14 / Złączka dwudzielna z przegrodą gazową Zalety rozwiązania Dwudzielne, złączki wielokrotnego montażu (również doziemnego) ze stałą przegrodą. Umożliwiają łączenie mikrorur z zainstalowanym kablem, zapewniając wzdłużną wodo i gazoszczelność mikrorury z kablem do 0,5 bar. Złączki zapewniają wysoką wytrzymałość wzdłużną połączenia oraz łatwy beznarzędziowy montaż. Oznaczenie ɸ (mm) doszczelnienie do kabla (mm) szt. / opak. nr art. EBM-GS 7 / 0,8-4,0 7 0,8-4, EBM-GS 8 / 2,0-4,0 8 2,0-4, EBM-GS 10 / 1,8-3,5 10 1,8-3, EBM-GS 10 / 3,0-5,0 10 3,0-5, EBM-GS 10 / 5,0-6,5 10 5,0-6, EBM-GS 12 / 3,0-5,0 12 3,0-5, EBM-GS 12 / 5,0-6,5 12 5,0-6, EBM-GS 12 / 6,5-8,0 12 6,5-8, EBM-GS 14 / 5,0-6,5 14 5,0-6, speed pipe osprzęt EBM-GS 14 / 6,5-8,0 14 6,5-8, EBM-GS 16 / 6,5-8,0 16 6,5-8, EBM-GS 16 / 8,0-9,5 16 8,0-9, EBM-GS 16 / 9,5-11,0 16 9,5-11,

42 4.1.3 Zaślepki serwisowe z oknem inspekcyjnym 7 / 8 / 10 / 12 / 14 / 16 Zaślepki serwisowe z oknem inspekcyjnym Zalety rozwiązania speed pipe osprzęt Zaślepki ES dedykowane są do gazo / wodoszczelnego do 0,5 bara, zaślepiania mikrorur, z możliwością instlacji bezpośrednio w ziemi. Zapewniają wysoką wytrzymałość wzdłużną oraz łatwy beznarzędziowy montaż. Wysoka wytrzymałość pneumatyczna umożliwia wykonanie prób szczelności mikrorur. Przeźroczysta, wytrzymała konstrukcja ułatwiająca prace serwisowe. Dane do zamówienia Oznaczenie ɸ (mm) szt. / opak. nr art. ES 7 transparent permanent ES 8 transparent permanent ES 10 transparent permanent ES 12 transparent permanent ES 14 transparent permanent ES 16 transparent permanent

43 Oznaczniki mikrorur 7 / 10 / 12 / 14 / Oznaczniki mikrorur Zalety rozwiązania Oznaczniki mikrorur KmR z funkcją zaślepki do opisywania mikrorur speed pipe ground ułatwiają identyfikację tras kablowych. Umożliwiają gazo i wodoszczelne do 0,5 bar, zaślepienie pustych mikrorur oraz łatwy beznarzędziowy montaż. W chwili instalacji mikrokabla łatwo usuwalny czop oznacznika umożliwia zsunięcie i pozostawienie oznacznika na mikrorurze zapewniając identyfikację czynnego toru kablowego. Dane do zamówienia speed pipe osprzęt Oznaczenie Kolor ɸ (mm) szt. / opak. nr art. KmR 7 pomarańczowy KmR 10 różowy KmR 12 żółtozielony KmR 14 pomarańczowy KmR 16 turkusowy

44 4.1.5 Dwudzielne uszczelnienia wiązek mikrorur Uszczelnienia dwudzielne wiązek mikrorur i rur HDPE z mikrorurami Uszczelnienie rury HDPE z kablem i mikrokanalizacją Uszczelnienie elastycznej wiązki mikrorur speed pipe bundle SRV 50 / 8 10 speed pipe osprzęt Uszczelnienie wiązki mikrorur doziemnych speed pipe bundle ground SRV-G 24 7 tc Zalety rozwiązania EZA-t to gazo-wodoszczelne do 0,5 bar, łatwe w instalacji, dwudzielne uszczelnienia wielokrotnego montażu. Doszczelniając przestrzeń wypełnioną mikrorurami względem pojedynczych mikrorur, jedocześnie zapobiegają zróżnicowaniu długości mikrorur w skutek zmian temperatury otoczenia. Dedykowane do uszczelniania końców prefabrykowanych wiązek mikrorur gabocom lub rur wtórnych i rurociągów (pustych lub z kablem) względem instalowanej w nich mikrokanalizacji gabocom. Umożliwiają uszczelnienie przestrzeni między płaszczem a mikrorurami wiązek mikrorur speed pipe bundles SRV (+ kołnierz SHi), speed pipe bundles ground SRV-G (+ kołnierz SHi) lub SRV-G tc.

45 Uszczelnienia dwudzielne dla wiązek lub mikrorur instalowanych w rurach kanalizacji kablowej Dane do zamówienia Oznaczenie ɸ (mm) speed pipe Doszczelnienie szt. / opak. nr art. szt. ɸ (mm) kabel ɸ (mm) EZA-t 32 / EZA-t 40 / / EZA-t 40 / EZA-t 50 / / EZA-t 40 / EZA-t 50 / EZA-t 50 / EZA-t 50 / EZA-t 50 / EZA-t 63 / / EZA-t 40 / K ,5-27, EZA-t 50 / K ,5-27, EZA-t 40 / K ,0-18, EZA-t 50 / K ,0-18, EZA-t 32 / EZA-t 32 / EZA-t 40 / EZA-t 40 / EZA-t 50 / EZA-t 50 / EZA-t 32 / K ,0-13, EZA-t 40 / K ,0-18, EZA-t 50 / K ,0-25, EZA-t 50 / K ,0-18, EZA-t 32 / EZA-t 40 / speed pipe osprzęt EZA-t 50 / EZA-t 50 / K ,0-18, EZA-t 40 / EZA-t 50 / EZA-t 63 / EZA-t 40 / EZA-t 50 / EZA-t 63 / EZA-t 50 / EZA-t 63 /

46 4.1.5 Uszczelnienia dwudzielne dla wiązek lub mikrorur instalowanych w rurach kanalizacji kablowej Dane do zamówienia Oznaczenie speed pipe szt. / op. nr art. ilość ɸ (mm) EZA-t EZA-t EZA-t EZA-t EZA-t EZA-t EZA-t EZA-t EZA-t EZA-t EZA-t EZA-t EZA-t EZA-t EZA-t EZA-t EZA-t speed pipe osprzęt

47 Kołnierze usztywniające Kołnierz usztywniający wewnętrzny Kołnierz usztywniający wewnętrzny 32 / 40 / 50 / 63 Owalność, sztywność oraz wytrzymałość kołnierza SHi ułatwia formowanie płaszczy elastycznych wiązek mikrorur speed pipe bundles do regularnych ustandaryzowanych średnic, umożliwiając montaż wodo i gazoszczelnych uszczelnień EZA-t oraz obudów SRV-M. Dwudzielność kołnierza ułatwia instalację uszczelnień EZA-t na istniejących wiązkach mikrorur. Dane do zamówienia Oznaczenie ɸ (mm) szt. / opak. nr art. speed pipe osprzęt SHi SHi SHi SHi

48 4.1.6 Kołnierze usztywniające Kołnierz usztywniający zewnętrzny 50 Kołnierz usztywniający zewnętrzny 50 speed pipe osprzęt Kołnierz usztywniający SHa 50 w połączeniu z uszczelnieniem typu ADE / TDUX (Tyco) umożliwia wykonanie wodo / gazoszczelnego uszczelnienia kanalizacji pierwotnej z zainstalowaną wiązką mikrorur speed pipe bundle SRV 50 / Wysoka wytrzymałość mechaniczna kołnierza zabezpiecza mikrorury wiązki SRV przed przewężeniem wskutek działania uszczelnień pompowanych. Dwudzielna konstrukcja ułatwia prace instalacyjne. Dane do zamówienia Oznaczenie ɸ (mm) szt. / opak. nr art. SHa

49 Kołnierze usztywniające Kołnierz usztywniający zewnętrzny 50 duplex Kołnierz usztywniający zewnętrzny 50 duplex Kołnierz usztywniający SHa 50 w połączeniu z uszczelnieniem typu ADE / TDUX (Tyco) umożliwia wykonanie wodo / gazoszczelnego uszczelnienia kanalizacji pierwotnej z zainstalowanymi wiązkami mikrorur speed pipe bundle SRV 50 / Wysoka wytrzymałość mechaniczna kołnierza zabezpiecza mikrorury wiązki SRV przed przewężeniem wskutek działania uszczelnień pompowanych. Dwudzielna konstrukcja ułatwia prace instalacyjne. Dane do zamówienia Oznaczenie ɸ (mm) szt. / opak. nr art. speed pipe osprzęt DSHa

50

51 Elementy połączeniowe 4.2 Osprzęt do łączenia mikrokanalizacji speed pipe Na kolejnych stronach zaprezentowano trwałe, wytrzymałe pneumatycznie i mechanicznie elementy do łączenia mikrorur speed pipe i wiązek speed pipe bundle z zachowaniem bezpieczeństwa użytkowników oraz otoczenia sieci kablowej. Dostępność elementów dwudzielnych umożliwia skrócenie czasu instalacji jak również poprawę funkcjonalności istniejących sieci kablowych. Zastosowane materiały pozwalają na instalację elementów bezpośrednio w ziemi, obudowach liniowych jak również w studniach kablowych optymalizując zakres elementów niezbędnych do budowy, utrzymania i serwisowania sieci jedno rozwiązanie dla wielu aplikacji. Złączki proste z oknem inspekcyjnym Złączki redukcyjne z oknem inspekcyjnym Złączki dwudzielne Złącza proste wiązek mikrorur speed pipe bundle ground speed pipe osprzęt

52 4.2.1 Złączki proste z oknem inspekcyjnym 7 / 8 / 10 / 12 / 14 / 16 / 20 DSM złączki proste z oknem inspekcyjnym Zalety rozwiązania speed pipe osprzęt Monolityczne złączki do łączenia mikrorur w ziemi, obudowach liniowych i studniach kablowych, o wysokiej wytrzymałości wzdłużnej połączenia. Wytrzymałość pneumatyczna > 30 bar umożliwia stosowanie ciśnienia roboczego min. 15 bar celem wydłużenia odcinków instalacyjnych mikrokabli. Klips blokujący przypadkowe rozpięcie złączki znajduje się w wyposażeniu standardowym. Do łatwego, wielokrotnego montażu i demontażu niewymagającego dedykowanych narzędzi. Przeźroczysta, wytrzymała konstrukcja ułatwiająca prace serwisowe. Gazo i wodo szczelność połączenia do 0,5 bara. Dane do zamówienia Oznaczenie ɸ (mm) szt. / opak. nr art. DSM 7 transparent permanent DSM 8 transparent permanent DSM 10 transparent permanent DSM 12 transparent permanent DSM 14 transparent permanent DSM 16 transparent permanent DSM 20 transparent permanent

53 Złączki redukcyjne z oknem inspekcyjnym 10-7 / / / RSM złączki redukcyjne z oknem inspekcyjnym Zalety rozwiązania Monolityczne złączki do łączenia mikrorur (również doziemnego) o różnych średnicach z zachowaniem średnicy wewnętrznej umożliwiającej przelotową instalację mikrokabli. Wytrzymałość pneumatyczna > 30 bar umożliwia stosowanie ciśnienia roboczego min. 15 bar celem wydłużenia odcinków instalacyjnych mikrokabli. Klips blokujący przypadkowe rozpięcie złączki znajduje się w wyposażeniu standardowym. Do łatwego, wielokrotnego montażu i demontażu niewymagającego dedykowanych narzędzi. Przeźroczysta, wytrzymała konstrukcja ułatwiająca prace serwisowe. Gazo i wodo szczelność połączenia do 0,5 bar. speed pipe osprzęt Dane do zamówienia Oznaczenie ɸ1 (mm) ɸ2 (mm) szt. / opak. nr art. RSM 10-7 transparent permanent RSM transparent permanent RSM transparent permanent RSM transparent permanent

54 4.2.3 Złączki dwudzielne 7 / 8 / 10 / 12 / 14 / 16 Przykład połączenia mikrorur z zainstalowanym mikrokablem Zalety rozwiązania speed pipe osprzęt Dwudzielne złączki proste EBM do łączenia mikrorur w ziemi, obudowach liniowych i studniach kablowych, o wysokiej wytrzymałości wzdłużnej połączenia. Zapewniają gazo i wodoszczelne do 0,5 bar połączenie mikrorur z zainstalowanym mikrokablem. Chwilowa wytrzymałość pneumatyczna do 10 bar / 30 min umożliwia przelotową instalację mikrokabla. Beznarzędziowy montaż i demontaż złączki. Dane do zamówienia Oznaczenie ɸ (mm) szt. / opak. nr art. EBM EBM EBM EBM EBM EBM

55 Złącza proste wiązek mikrorur 40 / 50 / Przykład połączenia wiązek mikrorur speed pipe bundle ground SRV-G Zalety rozwiązania Uniwersalna obudowa do osłony połączeń wiązek mikrorur speed pipe bundle SRV, SRV-G lub rur HDPE z mikrorurami speed pipe (w przypadku łączenia wiązek SRV i SRV-G wymagany kołnierz uszczelniający SHi dla obu łączonych końców wiązek). Dwudzielna, trwała konstrukcja wielokrotnego montażu (również doziemnego), niewymagającego dedykowanych narzędzi. Gazo i wodoszczelność połączenia do 0,5 bar. Dane do zamówienia speed pipe osprzęt Oznaczenie ɸ (mm) Długość (mm) szt. / opak. nr art. SRV-M SRV-M SRV-M 50 MAXI SRV-M 63 MAXI SRV-M MAXI

56 4.3 Elementy ochronne złącz i rozgałęzień wiązek TBS (trójnik) oraz LBS (łuk) do ochrony złącz i odgałęzień z wiązek speed pipe bundles ground Zalety rozwiązania speed pipe osprzęt TBS (trójnik) oraz LBS (łuk) proste i bezpieczne rozwiązanie do osłony i lokalizacji doziemnych odgałęzień z wiązek speed pipe bundle ground. Narzucony, kontrolowany promień prowadzenia mikrorur obniża ryzyko wystąpienia kosztownych błędów instalacyjnych utrudniających instalację mikrokabli. Trwały, niekorodujący materiał zapewnia długoletnią eksploatację i obniża koszty utrzymania sieci. Instalacja markerów kulistych ułatwia lokalizację miejsc doziemnych rozgałęzień mikrokanalizacji skracając czas rozbudowy sieci. Dane do zamówienia Oznaczenie szt. / opak. nr art. TBS LBS

57 Elementy ochronne mikrokabli i mikrorur 4.4 Maksimum bezpieczeństwa dla mikrokabli i mikrorur Autorskie rozwiązania gabocom do mechanicznej ochrony zapasu długości mikrokabli oraz mikrorur obniżają ryzyko wystąpienia kosztownych uszkodzeń linii światłowodowych. Skrzynki zapasu mikrokabli Dwudzielne rury osłonowe Osłona zapasu mikrorur speed pipe osprzęt

58 4.4.1 Skrzynki zapasu mikrokabli C-Box B i C-Box A skrzynki zapasu mikrokabli Zalety rozwiązania Trwały, niekorodujący materiał zapewnia długoletnią eksploatację. Dwudzielna konstrukcja z przelotowym układem wlotów kablowych umożliwia instalację skrzynek za ciągami mikrorur zabezpieczając miejsca wyprowadzenia mikrokabli oraz zapas mikrokabli. speed pipe osprzęt Dane do zamówienia Oznaczenie Zapas mikrokabla (m) W S G (mm) szt. / opak. nr art. C-Box Typ A C-Box Typ B

59 Dwudzielne rury osłonowe 40 / PPWR-t rura osłonowa dwudzielna, karbowana Zalety rozwiązania Trwały materiał PP zapewnia długoletnią eksploatację. Dwudzielność skracająca czas instalacji oraz ułatwiająca rozbudowę i dokładania kolejnych kabli / mikrorur. Dane do zamówienia Oznaczenie ɸz (mm) ɸw (mm) m / opak. nr art. PPWR-t speed pipe osprzęt PPWR-t

60 4.4.3 Osłona zapasu mikrorur Osłona doziemnego zapasu mikrorury abonenckiej (FTTH) Zalety rozwiązania speed pipe osprzęt Żebrowana konstrukcja o podwyższonej wytrzymałości na ściskanie zmniejsza ryzyko uszkodzenia pozostawionego w ziemi 50 m zapasu mikrorury. Trwały, niekorodujący materiał zapewnia długoletnią eksploatację. Instalacja markerów kulistych ułatwia lokalizację miejsca pozostawienia doziemnego zapasu mikrorury skracając tym samym czas uruchomienia usługi. Dane do zamówienia Oznaczenie szt. / opak. nr art. speed pipe Box

61 Adaptacja wlotów studni kablowych 4.5 Adapter wlotu kablowego 110 / Adapter wlotu kablowego 110 Zabezpieczenie studni kablowej przed przenikaniem mułu i piachu pochodzących z uszkodzonego przebiegu kanalizacji kablowej redukuje koszty utrzymania studni kablowej. Dwudzielna konstrukcja ułatwia zabezpieczenie wlotów kanalizacji pierwotnej z zainstalowanymi wiązkami mikrorur speed pipe bundle (SRV oraz SRV-G) oraz klasycznymi rurami wtórnymi poprawiając funkcjonalność istniejącej kanalizacji kablowej. Dane do zamówienia Oznaczenie ɸ (mm) Długość (mm) szt. / opak. nr art. speed pipe osprzęt RAd-t 110 /

62 4.5 Adaptacja wlotów studni kablowych Przykład zaślepek SRA Zaślepki SRA 110 / 125 Proste rozwiązania do zabezpieczenia kanalizacji kablowej z zainstalowanymi wiązkami speed pipe bundle ground przed zanieczyszczeniami stałymi. speed pipe osprzęt Szczelność zapobiegająca zanieczyszczeniu przepustów kablowych i rezerwowych zasobów kanalizacji kablowej ziemią, piachem itp. wymiernie redukuje koszty udrażniania kanalizacji. Łatwość instalacji w otworach zajętych kablami redukuje czas, zakres i koszt prac związanych z utrzymaniem funkcjonalności sieci kablowych. Możliwość wielokrotnego montażu obniża koszty instalacji kolejnych kabli. Dane do zamówienia Oznaczenie Uszczelnienie do ɸ (mm) szt. / opak. nr art. SRA SRA

63 Narzędzia 4.6 Przykład narzędzia do cięcia mikrorur (dół) oraz cięcia wiązek mikrorur (góra) Zalety rozwiązania Precyzyjne cięcie mikrorur w miejscu ich łączenia obniża ryzyko zwiększenia kosztów instalacji mikrokabli w następstwie nieszczelności lub zatrzymania mikrokabla w miejscu łączenia mikrorur. Bezwiórowe cięcie mikrorur obniża ryzyko skrócenia długości instalacyjnych mikrokabli w następstwie zanieczyszczenia mikrorur a tym samym ryzyko wzrostu kosztów instalacji mikrokabli. Dane do zamówienia speed pipe osprzęt Oznaczenie szt. / opak. nr art. Nóż do cięcia poprzecznego mikrorur speed pipe Ostrza do noża do cięcia poprzecznego mikrorur speed pipe Nóż do cięcia poprzecznego wiązek speed pipe bundle

64

65 Osprzęt i akcesoria budynkowe 4.7 Mikrokanalizacja wewnątrzbudynkowa speed pipe indoor osprzęt i akcesoria Osprzęt i akcesoria do instalacji budynkowych, w wykonaniu nierozprzestrzeniającym płomienia i niewydzielającym tlenków halogenu, klasyfikacja zgodna z DIN EN oraz DIN EN Budynkowe uszczelnienia dwudzielne mikrorur Budynkowe złączki dwudzielne gaz-stop Budynkowe zaślepki serwisowe Budynkowe złączki proste Budynkowe złączki dwudzielne speed pipe osprzęt Moduły organizacji mikrorur 4.7.6

66 4.7.1 Budynkowe uszczelniania dwudzielne mikrorur 4 / 7 / 10 / 12 / 14 EZA-t indoor budynkowe uszczelnienie dwudzielne mikrorur speed pipe indoor Zalety rozwiązania Dwudzielne uszczelnienia EZA-t zapewniają łatwy, szybki, beznarzędziowy i wielokrotny montaż. Wodoszczelność, wysoka wytrzymałość wzdłużna oraz samo zwalniający się po osiągnięciu 10 bar zawór bezpieczeństwa zapewnia bezpieczeństwo sieci i jej użytkowników. Uszczelnienia zapewniają gazo i wodo szczelność do 0,5 bar dla pustych lub zajętych kablem mikrorur. Materiał w obniżonej klasie palności, niewydzielający tlenków halogenu (FRHF). Dane do zamówienia speed pipe osprzęt Oznaczenie ɸ (mm) doszczelnienie do kabla (mm) szt. / opak. nr art. EZA-t 4 / 1,0-2,0 indoor 4 1,0-2, EZA-t 7 / 0,8-2,5 indoor 7 0,8-2, EZA-t 7 / 2,0-4,0 indoor 7 2,0-4, EZA-t 10 / 1,8-3,5 indoor 10 1,8-3, EZA-t 10 / 3,0-5,0 indoor 10 3,0-5, EZA-t 10 / 5,0-6,5 indoor 10 5,0-6, EZA-t 12 / 3,0-5,0 indoor 12 3,0-5, EZA-t 12 / 5,0-6,5 indoor 12 5,0-6, EZA-t 14 / 3,0-5,0 indoor 14 3,0-5, EZA-t 14 / 5,0-6,5 indoor 14 5,0-6, EZA-t 14 / 6,5-8,0 indoor 14 6,5-8,

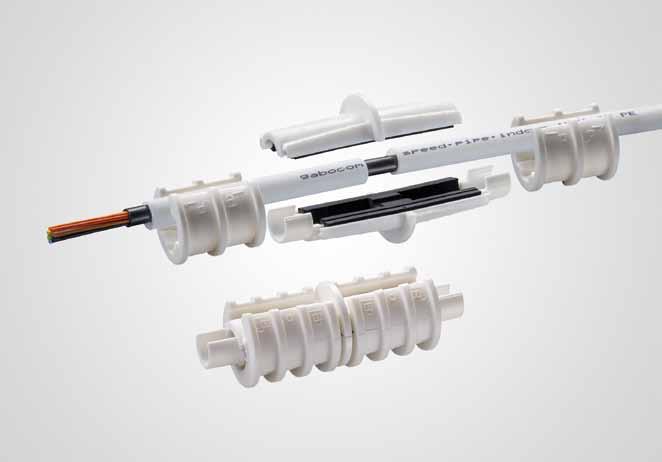

67 Budynkowe złączki dwudzielne gas-stop 7 / 10 / 12 / EBM-GS indoor budynkowa złączka dwudzielna gas-stop do łączenia mikrorur speed pipe indoor Zalety rozwiązania Dwudzielne, złączki wielokrotnego montażu ze stałą przegrodą woda / gaz, Umożliwiają łączenie mikrorur speed pipe indoor z zainstalowanym kablem, zapewniając wzdłużną wodo i gazoszczelność mikrorury z kablem. Stała, nieregulowana przegroda gazowa zapewniająca gazoszczelność do 0,5 bar, Wysoką wytrzymałość wzdłużna połączenia oraz łatwy beznarzędziowy montaż. Materiał w obniżonej klasie palności, niewydzielający tlenków halogenu (FRHF). Dane do zamówienia Oznaczenie ɸ (mm) doszczelnienie do kabla (mm) szt. / opak. nr art. EBM-GS 7 / 0,8-4,0 indoor 7 0,8-4, EBM-GS 10 / 1,8-3,5 indoor 10 1,8-3, EBM-GS 10 / 3,0-5,0 indoor 10 3,0-5, EBM-GS 10 / 5,0-6,5 indoor 10 5,0-6, speed pipe osprzęt EBM-GS 12 / 3,0-5,0 indoor 12 3,0-5, EBM-GS 12 / 5,0-6,5 indoor 12 5,0-6, EBM-GS 14 / 5,0-6,5 indoor 14 5,0-6, EBM-GS 14 / 6,5-8,0 indoor 14 6,5-8,

68 4.7.3 Budynkowe zaślepki mikrorur 7 / 10 / 12 / 14 ES indoor budynkowa zaślepka mikrorur speed pipe indoor Zalety rozwiązania speed pipe osprzęt Zaślepki ES do uszczelnienia końców pustych mikrorur speed pipe indoor celem zapewnienia gazo / wodo szczelności sieci abonenckiej. Klasa szczelności gaz / woda: do 0,5 bar. Wysoką wytrzymałość wzdłużna połączenia oraz łatwy beznarzędziowy montaż. Materiał w obniżonej klasie palności, niewydzielający tlenków halogenu (FRHF). Dane do zamówienia Oznaczenie ɸ (mm) szt. / opak. nr art. ES 7 indoor ES 10 indoor ES 12 indoor ES 14 indoor

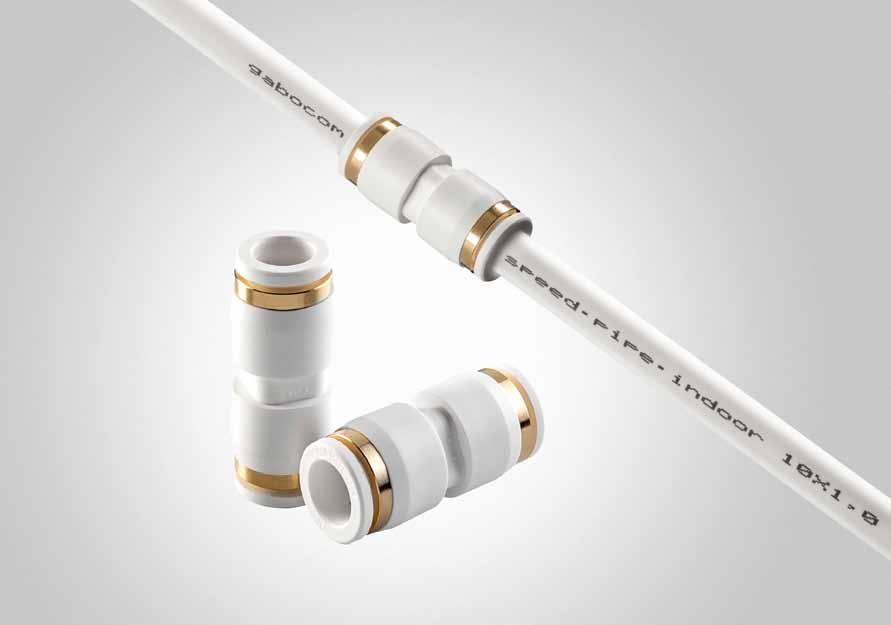

69 Budynkowe złączki proste 4 / 5 / 7 / 10 / 12 / DSM indoor budynkowa złączka do łączenia mikrorur speed pipe indoor Zalety rozwiązania Monolityczne złączki do łączenia mikrorur speed pipe indor o wysokiej wytrzymałość wzdłużnej połączenia. Wytrzymałość pneumatyczna do 15 bar umożliwia wdmuchiwanie minikabli. Do łatwego, wielokrotnego montażu i demontażu niewymagającego dedykowanych narzędzi. Materiał w obniżonej klasie palności niewydzielający tlenków halogenu (FRHF). Dane do zamówienia Oznaczenie ɸ (mm) szt. / opak. nr art. speed pipe osprzęt DSM 4 indoor DSM 5 indoor DSM 7 indoor DSM 10 indoor DSM 12 indoor DSM 14 indoor

70 4.7.5 Budynkowe złączki dwudzielne 7 / 10 / 12 / 14 Złączka dwudzielna do mikrorur budynkowych speed pipe indoor Zalety rozwiązania speed pipe osprzęt Dwudzielne złączki EBM do gazo i wodoszczelnego łączenia mikrorur speed pipe indoor z zainstalowanym kablem. Szczelność połączenia do 0,5 bar. Materiał w obniżonej klasie palności, niewydzielający tlenków halogenu (FRHF). Dane do zamówienia Oznaczenie ɸ (mm) szt. / opak. nr art. EBM EBM EBM EBM

71 Moduły organizacji mikrorur Moduł Indoor bend 7 do organizacji mikrorur speed pipe indoor 7 Zalety rozwiązania Do zabezpieczenia mikrorur speed pipe indoor 7 przed przewężeniem utrudniającym instalację minikabli. Modularność umożliwiająca łączenie elementów ułatwia organizację i łatwą identyfikację mikrorur w punktach dystrybucji. Materiał w obniżonej klasie palności niewydzielający tlenków halogenu (FRHF). Dane do zamówienia Oznaczenie ɸ (mm) szt. / opak. nr art. speed pipe osprzęt IB 7 z kołkiem IB 7 bez kołka

72

73 Przepusty ścienne 5 Przyłącza budynkowe sprawdzone w praktyce, bezpieczne w użytkowaniu Dedykowane rozwiązania ułatwiające montaż oraz skracające czas realizacji wodo i gazoszczelnych przepustów budynkowych. 5.1 Przyłącza poniżej linii gruntu Gama rozwiązań zapewniających wodo i gazoszczelność przyłączy budynkowych wykonywanych poniżej linii gruntu. 5.2 Przyłącza powyżej linii gruntu Kompletne rozwiązanie zapewniające estetyczną realizację wodo i gazoszczelnych przyłączy budynkowych wykonywanych w elewacjach budynków. 5.3 Tuleje prowadzące Dedykowane rozwiązania ułatwiające wykonanie szczelnych przejść kablowych i mikrorur w ścianach i murach o niejednolitej strukturze. Przepusty budynkowe

74 5.1 Przepusty budynkowe Zestaw montażowy przepustu budynkowego ADSB 28 / 7 z protekcją mikrorur 7 mm Zestaw montażowy przepustu budynkowego z protekcją mikrorur 7,0-9,0 mm Zestaw montażowy przepustu budynkowego z protekcją mikrorur 9,0-12,5 mm duplex Przepusty budynkowe
