1 EiT TZ II semestr Narzędzia CAD w03 1/12 NARZĘDZIA KOMPUTEROWEGO WSPOMAGANIA PROJEKTOWANIA SIECI TELEKOMUNIKACYJNYCH Zagadnienia prawne. Wykonany projekt sieci telekomunikacyjnej powinien być zgodny z obowiązującymi aktami prawnymi oraz zasadami sztuki inżynierskiej. Podstawowe dokumenty prawne: 1. Prawo telekomunikacyjne 2. Prawo budowlane 3. Akty wykonawcze do ustawy Prawo budowlane oraz inne akty prawne dotyczące danej dziedziny 4. Normy międzynarodowe i krajowe 5. Normy zakładowe i branżowe

2 EiT TZ II semestr Narzędzia CAD w03 2/12 PRAWO TELEKOMUNIKACYJNE Prawo zawarte w ustawie z dnia 16 lipca 2004 r. Prawo telekomunikacyjne (Dz. U. z 2004 r. Nr 171, poz. 1800) z późniejszymi zmianami oraz w innych ustawach. Celem ustawy jest stworzenie warunków dla: wspierania równoprawnej i skutecznej konkurencji w zakresie świadczenia usług telekomunikacyjnych; rozwoju i wykorzystania nowoczesnej infrastruktury telekomunikacyjnej; zapewnienia ładu w gospodarce numeracją, częstotliwościami oraz zasobami orbitalnymi; zapewnienia użytkownikom maksymalnych korzyści w zakresie usług telekomunikacyjnych zapewnienia neutralności technologicznej. Ustawa określa: zasady wykonywania i kontroli działalności telekomunikacyjnej; prawa i obowiązki przedsiębiorców telekomunikacyjnych; prawa i obowiązki użytkowników i użytkowników urządzeń radiowych; warunki regulowania rynków telekomunikacyjnych; warunki świadczenia usługi powszechnej; warunki ochrony użytkowników usług; warunki gospodarowania częstotliwościami, zasobami orbitalnymi oraz numeracją; warunki przetwarzania danych w telekomunikacji i ochrony tajemnicy telekomunikacyjnej; zadania i obowiązki na rzecz obronności, bezpieczeństwa państwa oraz bezpieczeństwa i porządku publicznego, w zakresie telekomunikacji; wymagania, jakim powinny odpowiadać urządzenia radiowe i telekomunikacyjne urządzenia końcowe; funkcjonowanie administracji łączności, jej współdziałanie z innymi organami krajowymi oraz instytucjami Unii Europejskiej w zakresie regulacji telekomunikacji.

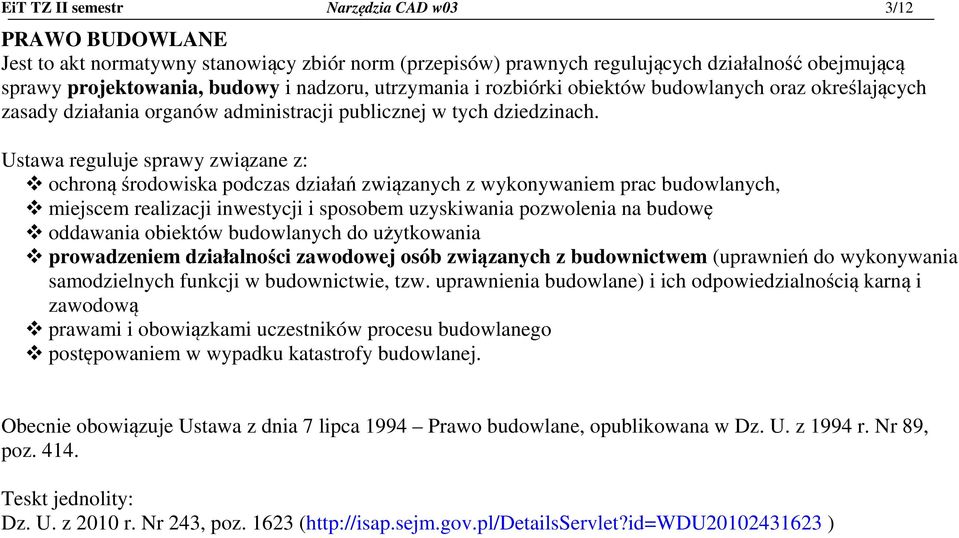

3 EiT TZ II semestr Narzędzia CAD w03 3/12 PRAWO BUDOWLANE Jest to akt normatywny stanowiący zbiór norm (przepisów) prawnych regulujących działalność obejmującą sprawy projektowania, budowy i nadzoru, utrzymania i rozbiórki obiektów budowlanych oraz określających zasady działania organów administracji publicznej w tych dziedzinach. Ustawa reguluje sprawy związane z: ochroną środowiska podczas działań związanych z wykonywaniem prac budowlanych, miejscem realizacji inwestycji i sposobem uzyskiwania pozwolenia na budowę oddawania obiektów budowlanych do użytkowania prowadzeniem działalności zawodowej osób związanych z budownictwem (uprawnień do wykonywania samodzielnych funkcji w budownictwie, tzw. uprawnienia budowlane) i ich odpowiedzialnością karną i zawodową prawami i obowiązkami uczestników procesu budowlanego postępowaniem w wypadku katastrofy budowlanej. Obecnie obowiązuje Ustawa z dnia 7 lipca 1994 Prawo budowlane, opublikowana w Dz. U. z 1994 r. Nr 89, poz Teskt jednolity: Dz. U. z 2010 r. Nr 243, poz ( )

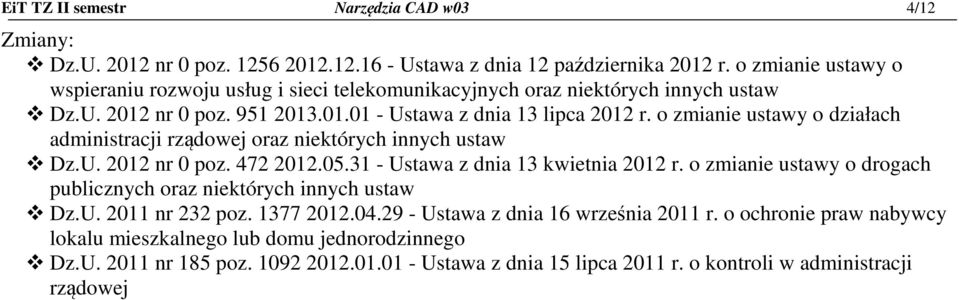

4 EiT TZ II semestr Narzędzia CAD w03 4/12 Zmiany: Dz.U nr 0 poz Ustawa z dnia 12 października 2012 r. o zmianie ustawy o wspieraniu rozwoju usług i sieci telekomunikacyjnych oraz niektórych innych ustaw Dz.U nr 0 poz Ustawa z dnia 13 lipca 2012 r. o zmianie ustawy o działach administracji rządowej oraz niektórych innych ustaw Dz.U nr 0 poz Ustawa z dnia 13 kwietnia 2012 r. o zmianie ustawy o drogach publicznych oraz niektórych innych ustaw Dz.U nr 232 poz Ustawa z dnia 16 września 2011 r. o ochronie praw nabywcy lokalu mieszkalnego lub domu jednorodzinnego Dz.U nr 185 poz Ustawa z dnia 15 lipca 2011 r. o kontroli w administracji rządowej

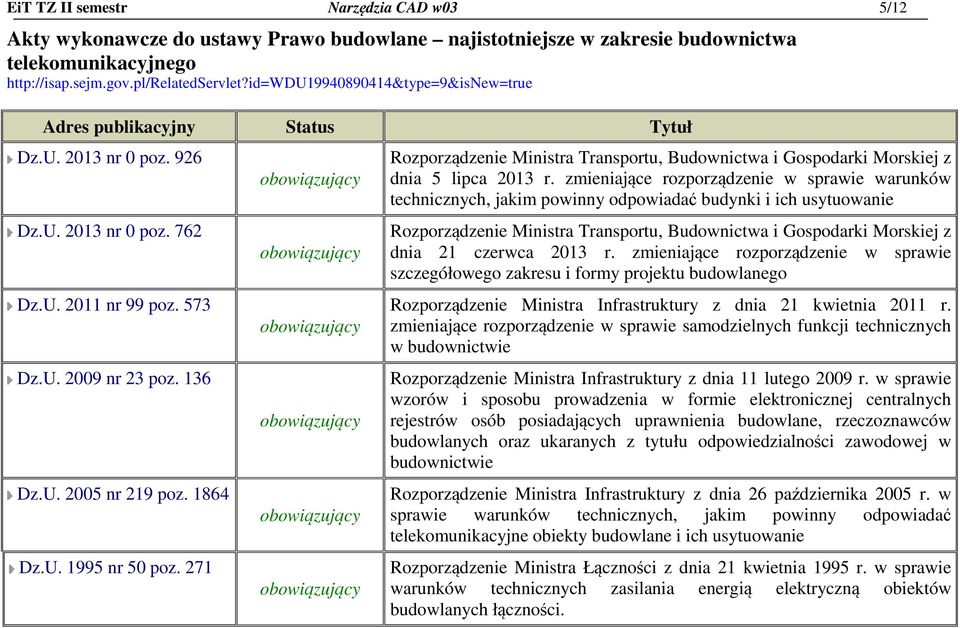

5 EiT TZ II semestr Narzędzia CAD w03 5/12 Akty wykonawcze do ustawy Prawo budowlane najistotniejsze w zakresie budownictwa telekomunikacyjnego Adres publikacyjny Status Tytuł Dz.U nr 0 poz. 926 Dz.U nr 0 poz. 762 Dz.U nr 99 poz. 573 Dz.U nr 23 poz. 136 Dz.U nr 219 poz Dz.U nr 50 poz. 271 obowiązujący obowiązujący obowiązujący obowiązujący obowiązujący obowiązujący Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 5 lipca 2013 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 21 czerwca 2013 r. zmieniające rozporządzenie w sprawie szczegółowego zakresu i formy projektu budowlanego Rozporządzenie Ministra Infrastruktury z dnia 21 kwietnia 2011 r. zmieniające rozporządzenie w sprawie samodzielnych funkcji technicznych w budownictwie Rozporządzenie Ministra Infrastruktury z dnia 11 lutego 2009 r. w sprawie wzorów i sposobu prowadzenia w formie elektronicznej centralnych rejestrów osób posiadających uprawnienia budowlane, rzeczoznawców budowlanych oraz ukaranych z tytułu odpowiedzialności zawodowej w budownictwie Rozporządzenie Ministra Infrastruktury z dnia 26 października 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie Rozporządzenie Ministra Łączności z dnia 21 kwietnia 1995 r. w sprawie warunków technicznych zasilania energią elektryczną obiektów budowlanych łączności.

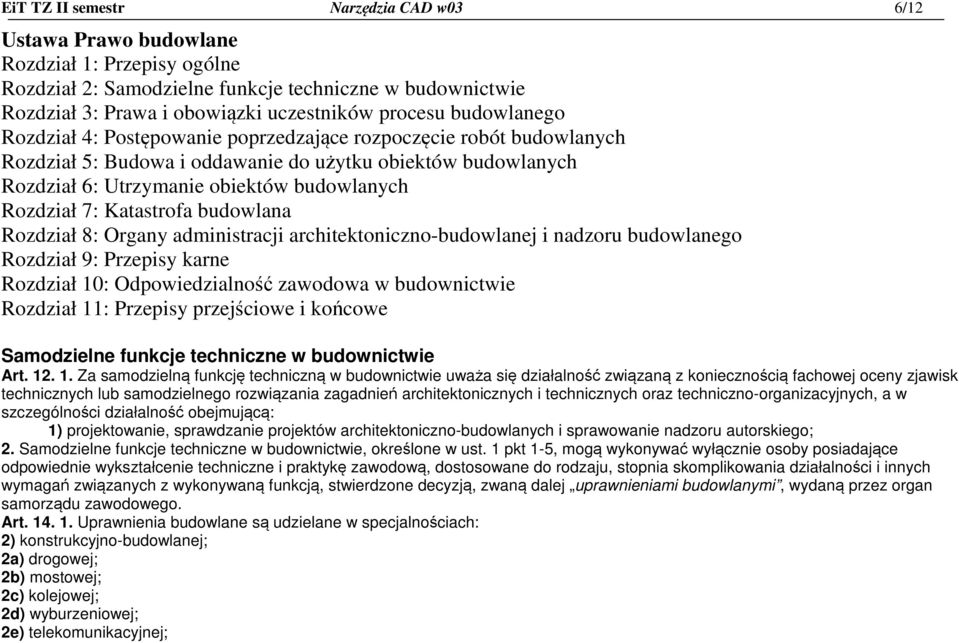

6 EiT TZ II semestr Narzędzia CAD w03 6/12 Ustawa Prawo budowlane Rozdział 1: Przepisy ogólne Rozdział 2: Samodzielne funkcje techniczne w budownictwie Rozdział 3: Prawa i obowiązki uczestników procesu budowlanego Rozdział 4: Postępowanie poprzedzające rozpoczęcie robót budowlanych Rozdział 5: Budowa i oddawanie do użytku obiektów budowlanych Rozdział 6: Utrzymanie obiektów budowlanych Rozdział 7: Katastrofa budowlana Rozdział 8: Organy administracji architektoniczno-budowlanej i nadzoru budowlanego Rozdział 9: Przepisy karne Rozdział 10: Odpowiedzialność zawodowa w budownictwie Rozdział 11: Przepisy przejściowe i końcowe Samodzielne funkcje techniczne w budownictwie Art Za samodzielną funkcję techniczną w budownictwie uważa się działalność związaną z koniecznością fachowej oceny zjawisk technicznych lub samodzielnego rozwiązania zagadnień architektonicznych i technicznych oraz techniczno-organizacyjnych, a w szczególności działalność obejmującą: 1) projektowanie, sprawdzanie projektów architektoniczno-budowlanych i sprawowanie nadzoru autorskiego; 2. Samodzielne funkcje techniczne w budownictwie, określone w ust. 1 pkt 1-5, mogą wykonywać wyłącznie osoby posiadające odpowiednie wykształcenie techniczne i praktykę zawodową, dostosowane do rodzaju, stopnia skomplikowania działalności i innych wymagań związanych z wykonywaną funkcją, stwierdzone decyzją, zwaną dalej uprawnieniami budowlanymi, wydaną przez organ samorządu zawodowego. Art Uprawnienia budowlane są udzielane w specjalnościach: 2) konstrukcyjno-budowlanej; 2a) drogowej; 2b) mostowej; 2c) kolejowej; 2d) wyburzeniowej; 2e) telekomunikacyjnej;

7 EiT TZ II semestr Narzędzia CAD w03 7/12 Przykładowe normy branżowe TP S.A. przydatne przy projektowaniu sieci telekomunikacyjnych 1. Instrukcja T-01. Odbiór i utrzymanie kablowych linii telekomunikacyjnych 2. ZN-96/TPSA-002. Linie optotelekomunikacyjne. Ogólne wymagania techniczne 3. ZN-96/TPSA-004. Zbliżenia i skrzyżowania z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania techniczne. 4. ZN-96/TPSA-005. Kable optotelekomunikacyjne jednomodowe dalekosiężne. Wymagania i badania. 5. ZN-96/TPSA-006. Linie optotelekomunikacyjne. Złącza spajane światłowodów jednomodowych. Wymagania i badania. 6. ZN-96/TPSA-007. Linie optotelekomunikacyjne. Złączki światłowodowe i kable stacyjne. Wymagania i badania. 7. ZN-96/TPSA-008. Linie optotelekomunikacyjne. Osłony złączowe. Wymagania i badania. 8. ZN-96/TPSA-009. Kablowe linie optotelekomunikacyjne. Przełącznice światłowodowe. Wymagania i badania 9. ZN-96/TPSA-011. Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne. 10. ZN-96/TPSA-012. Kanalizacja kablowa pierwotna. Wymagania i badania. 11. ZN-96/TPSA-013. Kanalizacja wtórna i rurociągi kablowe. Wymagania i badania. 12. ZN-96/TPSA-014. Rury z polichlorku winylu (RPCW). Wymagania i badania. 13. ZN-96/TPSA-015. Rury polipropylenowe RPP i polietylenowe RPE kanalizacji pierwotnej. Wymagania i badania. 14. ZN-96/TPSA-016. Rury polietylenowe karbowane dwuwarstwowe (RHDPEk). Wymagania i badania. 15. ZN-96/TPSA-017. Rury kanalizacji wtórnej i rurociągu kablowego (RHDPE). Wymagania i badania. 16. ZN-96/TPSA-018. Rury polietylenowe (RHDPEp) przepustowe. Wymagania i badania. 17. ZN-96/TPSA-019. Rury trudnopalne (RHDPEt). Wymagania i badania. 18. ZN-96/TPSA-020. Złączki rur kanalizacji kablowej. Wymagania i badania. 19. ZN-96/TPSA-021. Uszczelki końców rur kanalizacji kablowej. Wymagania i badania. 20. ZN-96/TPSA-022. Przywieszka identyfikacyjna. Wymagania i badania. 21. ZN-96/TPSA-023. Studnie kablowe. Wymagania i badania. 22. ZN-96/TPSA-024. Zasobnik złączowy. Wymagania i badania. 23. ZN-96/TPSA-025. Taśmy ostrzegawcze i ostrzegawczo-lokalizacyjne. Wymagania i badania. 24. ZN-96/TPSA-026. Słupki oznaczeniowe i oznaczeniowo-pomiarowe. Wymagania i badania. 25. ZN-96/TPSA-041. Zabezpieczone pokrywy studni kablowych, dodatkowe (wewnętrzne).

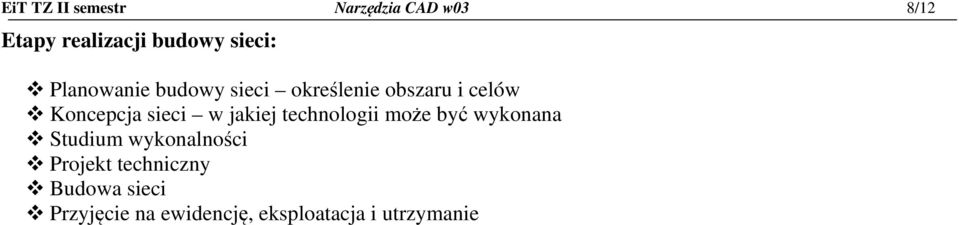

8 EiT TZ II semestr Narzędzia CAD w03 8/12 Etapy realizacji budowy sieci: Planowanie budowy sieci określenie obszaru i celów Koncepcja sieci w jakiej technologii może być wykonana Studium wykonalności Projekt techniczny Budowa sieci Przyjęcie na ewidencję, eksploatacja i utrzymanie

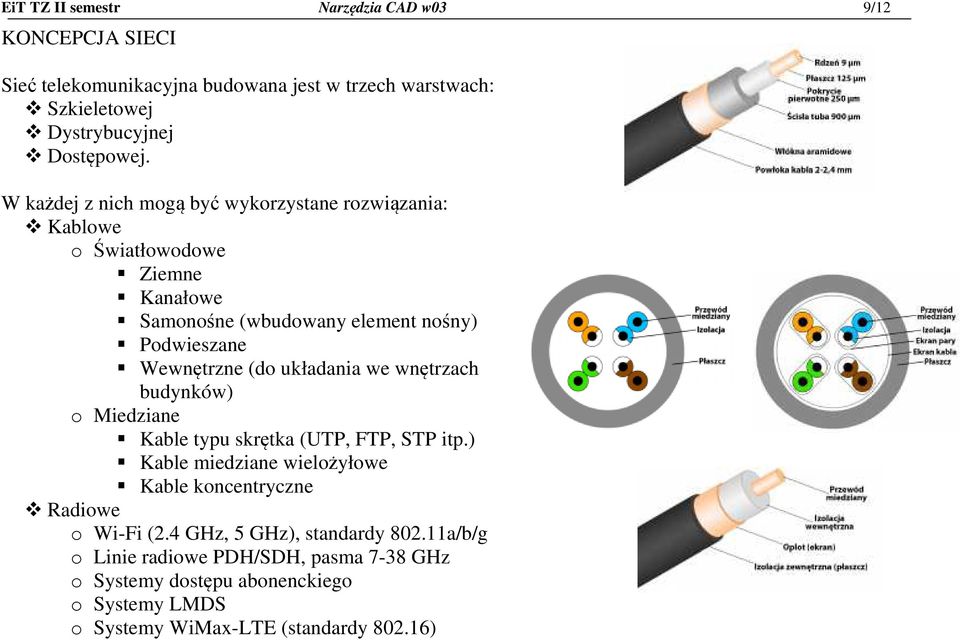

9 EiT TZ II semestr Narzędzia CAD w03 9/12 KONCEPCJA SIECI Sieć telekomunikacyjna budowana jest w trzech warstwach: Szkieletowej Dystrybucyjnej Dostępowej. W każdej z nich mogą być wykorzystane rozwiązania: Kablowe o Światłowodowe Ziemne Kanałowe Samonośne (wbudowany element nośny) Podwieszane Wewnętrzne (do układania we wnętrzach budynków) o Miedziane Kable typu skrętka (UTP, FTP, STP itp.) Kable miedziane wielożyłowe Kable koncentryczne Radiowe o Wi-Fi (2.4 GHz, 5 GHz), standardy a/b/g o Linie radiowe PDH/SDH, pasma 7-38 GHz o Systemy dostępu abonenckiego o Systemy LMDS o Systemy WiMax-LTE (standardy )

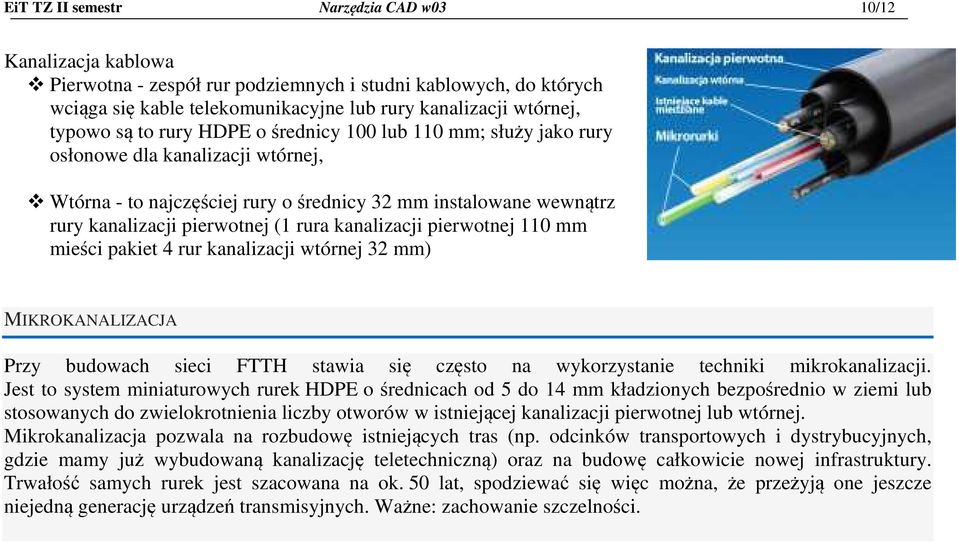

10 EiT TZ II semestr Narzędzia CAD w03 10/12 Kanalizacja kablowa Pierwotna - zespół rur podziemnych i studni kablowych, do których wciąga się kable telekomunikacyjne lub rury kanalizacji wtórnej, typowo są to rury HDPE o średnicy 100 lub 110 mm; służy jako rury osłonowe dla kanalizacji wtórnej, Wtórna - to najczęściej rury o średnicy 32 mm instalowane wewnątrz rury kanalizacji pierwotnej (1 rura kanalizacji pierwotnej 110 mm mieści pakiet 4 rur kanalizacji wtórnej 32 mm) MIKROKANALIZACJA Przy budowach sieci FTTH stawia się często na wykorzystanie techniki mikrokanalizacji. Jest to system miniaturowych rurek HDPE o średnicach od 5 do 14 mm kładzionych bezpośrednio w ziemi lub stosowanych do zwielokrotnienia liczby otworów w istniejącej kanalizacji pierwotnej lub wtórnej. Mikrokanalizacja pozwala na rozbudowę istniejących tras (np. odcinków transportowych i dystrybucyjnych, gdzie mamy już wybudowaną kanalizację teletechniczną) oraz na budowę całkowicie nowej infrastruktury. Trwałość samych rurek jest szacowana na ok. 50 lat, spodziewać się więc można, że przeżyją one jeszcze niejedną generację urządzeń transmisyjnych. Ważne: zachowanie szczelności.

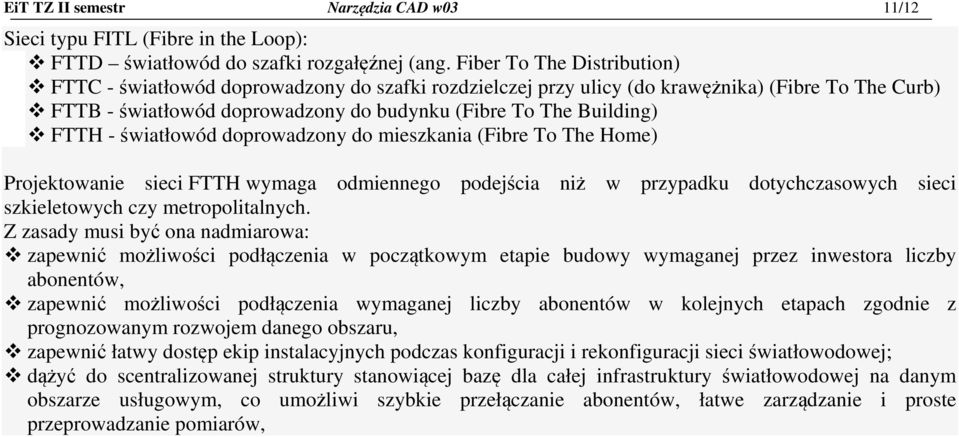

11 EiT TZ II semestr Narzędzia CAD w03 11/12 Sieci typu FITL (Fibre in the Loop): FTTD światłowód do szafki rozgałęźnej (ang. Fiber To The Distribution) FTTC - światłowód doprowadzony do szafki rozdzielczej przy ulicy (do krawężnika) (Fibre To The Curb) FTTB - światłowód doprowadzony do budynku (Fibre To The Building) FTTH - światłowód doprowadzony do mieszkania (Fibre To The Home) Projektowanie sieci FTTH wymaga odmiennego podejścia niż w przypadku dotychczasowych sieci szkieletowych czy metropolitalnych. Z zasady musi być ona nadmiarowa: zapewnić możliwości podłączenia w początkowym etapie budowy wymaganej przez inwestora liczby abonentów, zapewnić możliwości podłączenia wymaganej liczby abonentów w kolejnych etapach zgodnie z prognozowanym rozwojem danego obszaru, zapewnić łatwy dostęp ekip instalacyjnych podczas konfiguracji i rekonfiguracji sieci światłowodowej; dążyć do scentralizowanej struktury stanowiącej bazę dla całej infrastruktury światłowodowej na danym obszarze usługowym, co umożliwi szybkie przełączanie abonentów, łatwe zarządzanie i proste przeprowadzanie pomiarów,

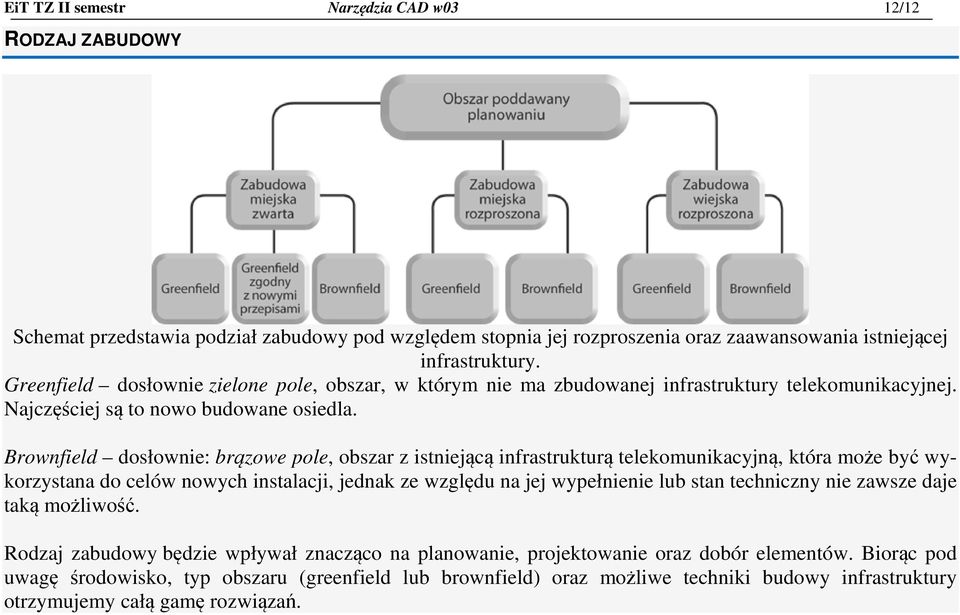

12 EiT TZ II semestr Narzędzia CAD w03 12/12 RODZAJ ZABUDOWY Schemat przedstawia podział zabudowy pod względem stopnia jej rozproszenia oraz zaawansowania istniejącej infrastruktury. Greenfield dosłownie zielone pole, obszar, w którym nie ma zbudowanej infrastruktury telekomunikacyjnej. Najczęściej są to nowo budowane osiedla. Brownfield dosłownie: brązowe pole, obszar z istniejącą infrastrukturą telekomunikacyjną, która może być wykorzystana do celów nowych instalacji, jednak ze względu na jej wypełnienie lub stan techniczny nie zawsze daje taką możliwość. Rodzaj zabudowy będzie wpływał znacząco na planowanie, projektowanie oraz dobór elementów. Biorąc pod uwagę środowisko, typ obszaru (greenfield lub brownfield) oraz możliwe techniki budowy infrastruktury otrzymujemy całą gamę rozwiązań.
