MUFY HERMETYCZNE FTTH OZKS160MX-S

Transkrypt

1 MUFY HERMETYCZNE FTTH OZKS160MX-S Mufy OZKS160MX-S są osłonami typu kapturowego dedykowanymi do łączenia kabli światłowodowych w sieciach FTTH, budowanych w oparciu o mikro-kanalizację oraz kable klasyczne. Mufy z głowicami MX-S są wyposażone w zewnętrzny uchwyt do mocowania kabli i mikro-rurek za powłokę oraz, opcjonalnie, w wewnętrzne zaciski do zakotwienia elementów wytrzymałościowych kabli klasycznych. W mufach mogą być stosowana zamiennie termokurczliwe oraz mechaniczne uszczelnienia gardzieli kablowych. Systemy hermetyzacji mechanicznej kabli i mikro-rurek są oparte na jedno i wielootworowych przepustach gumowych NBR z zaciskami nierdzewnymi w wykonaniu W4. Hermetyzacja głowicy z kapturem jest mechaniczna z wykorzystaniem O-ringu gumowego NBR i obejmy ze stali nierdzewnej w wykonaniu W4. Mufy mogą być wyposażone w specjalne przepusty o stopniu ochrony IP68 służące do redukcji ciśnienia w przypadku pneumatycznego zaciągania (wdmuchiwania) kabli światłowodowych. Mufy OZKS160MX-S zapewniają: - instalację kabli klasycznych z wykorzystaniem gardzieli okrągłych oraz gardzieli owalnej; - instalację kabli klasycznych z tubami (włóknami) nieprzeciętymi z wykorzystaniem gardzieli owalnej; - instalację od 6 do 32 kabli/mikro-rurek przez jedno- i wielootworowe przepusty NBR w różnych konfiguracjach; - wyposażenie w moduł przełącznicy światłowodowej - instalację splitterów miniaturowych w adaptowanych kasetach KSP12/SPL i KSP24/SPL Oferta obejmuje trzy rodzaje muf: OZKS160MDX-S - o pojemności nominalnej 144 spojeń; OZKS160MKX-S - o pojemności nominalnej 72 spojeń; OZKS160MPX-S - mufy dostępowe o pojemności nominalnej 72 spojeń, z przełącznicą 24 porty SC/APC Simplex lub portów LC/APC Duplex Zakres zastosowania Mufy są przeznaczone do stosowania w instalacjach podziemnych i napowietrznych - kategorie S i A wg PN-EN Mufy rozbieralne serii OZKS160XX mają świadectwo badania zgodności z wymaganiami normy zakładowej ZN-96/TPSA-009 (Świadectwo badania nr 65/WE-2002, Politechnika Szczecińska, Laboratorium Badań Jakości Osprzętu i Urządzeń Telekomunikacyjnych, wg sprawozdania nr S-14/2002) 1

2 Specyfikacja wariantów wykonania oraz wyposażenia TYP WYROBU Wariant MD1, MD2, MK1, MK2, MP1, MP2 OZKS160 MP1 - S1/K - 1/SPL/2/S24/ - 4/AM14/ - 1/BM12/ - D - 16LCD Wyposażenie głowicy /wyposażenie chassis S - wspornik zewnętrzny do mocowania kabli/mikrorurek za powłokę (S1, S2 - rodzaje uchwytu) K - dwa zaciski w chassis do mocowania dwóch elementów wytrzymałościowych kabli lub K0 K6 wspornik i zaciski do mocowania elementów wytrzymałościowych kabli (np. K0 wspornik bez zacisków) Ilość kaset spojeń/ilość i organizacja spojeń w kasetach MD1, MD2 - KSP24 n=1, 2, 3 MK1, MK2 - KSP12 n=1, 2, 3 MP1, MP2 - KSP12 n=1, 2, 3 KSP12-2F6, S12, 2S12, S24, 2S24, SPL KSP24-4F6, 2S12, 2S24, 3S24, SPL Specyfikacja uszczelnień gardzieli okrągłych Φ18 mm A11, A12 Termokurczliwe 1-2 kable AM11, AM13, AM14 Mechaniczne kable/mikro-rurki Specyfikacja uszczelnień gardzieli owalnej (MX1) lub gardzieli okrągłych Φ25 mm (MX2) B22 Arkusz termokurczliwy do owalu dla 2 kabli Ø8-22mm B32 Palczatka termokurczliwa do owalu dla 2 kabli Ø8-16mm; BM12, BM22 Mechaniczne do owalu dla 2 kabli Ø8-12mm lub Ø12-16mm A21, A22, A23, A24 Termokurczliwe dla kabli w gardzielach Ø25mm; AM23, AM28 - Mechaniczne dla 3 lub 8 kabli/mikro-rurek w gardzielach Ø25mm Uszczelnienie głowicy i kaptura D - zestaw mechaniczny Typ wspornika złączy w mufach OZKS160MPX 24SC(LCD), 16SC(E2A,LCD), 16 ST(FC) NA nie dotyczy OZKS160MP1 S1/K 1/SPL/2/S24 4/AM14/ 1/BM12/ D 16LCD Mufo-przełącznica dostępowa - głowica typu 1 z uchwytem zewnętrznym S1 do kabli/mikrorurek, chassis z zaciskami do zakotwienia elementów wytrzymałościowych dwóch kabli klasycznych, jedna kaseta KSP12/SPL dla splitterów miniaturowych, dwie kasety KSP12/S24 - każda do 24 spojeń zgrzewanych, cztery zestawy uszczelniające mechaniczne dla 4 mikro-rurek Ø5-7mm w gardzieli Ø18mm, zestaw uszczelniający mechaniczny dla dwóch kabli/rurek Ø8-12mm w gardzieli owalnej, mechaniczny zestaw uszczelniający bazy i kaptura, organizator pigtaili ze wspornikiem na 16 adapterów LC Duplex. 2

3 MUFA OZKS160MDX-S Dane techniczne (1) (2) 1. Głowica z gardzielami kablowymi: (1) 4x Ø18mm + owal 2x Ø22mm (2) 4x Ø18mm + 2x Ø25mm 2. Kaptur 3. Wspornik kaset z magazynkiem tub i mikrokabli 4. Kasety spojeń KSP24 5. Zestaw uszczelniający główny mechaniczny 6. Uchwyt zewnętrzny mikrorurek i kabli 7. Zaciski do mocowania elementów wytrzymałościowych dwóch kabli opcja K 8. Wspornik i zaciski do mocowania elementów wytrzymałościowych kabli opcje K0 K6 Głowica (baza) mufy ma cztery wejścia okrągłe Φwew 18 mm oraz gardziel owalną dla dwóch kabli o średnicy do 22 mm (X=1) lub dwie gardziele okrągłe Φwew 25mm (X=2). Głowica jest wyposażona w zewnętrzny uchwyt do kabli/mikrorurek. Wewnętrzny stelaż służy jako magazynek zapasów tub kablowych (w tym nieprzeciętych) i mikrokabli oraz jako wspornik kaset KSP24. W mufie można umieścić trzy kasety spojeń KSP24 o organizacji ME i MR. Pojemność kaset wynosi 24 spojeń (średnica osłonek do 3,0mm, włókno 0,9mm), 48 spojeń (średnica osłonek 2,4±0,2mm, włókno 0,9mm) oraz do 72 spojeń (średnica osłonek 2,4±0,2mm, włókno 0,25mm). W wydzielonej kasecie KSP24/SPL mogą być instalowane splittery miniaturowe zakończone pigtailami do spawania. OZKS160MD1 S1/K 3/2S24 4/AM14/ 1/BM12/ D Mufa kapturowa - głowica typu 1 z uchwytem zewnętrznym S1 do kabli/mikrorurek, chassis z zaciskami do zakotwienia elementów wytrzymałościowych dwóch kabli klasycznych, trzy kasety KSP24/2S24 - każda do 48 spojeń zgrzewanych, cztery zestawy uszczelniające mechaniczne dla 4 mikrorurek Ø5-7mm w gardzieli Ø18mm, zestaw uszczelniający mechaniczny dla dwóch kabli/rurek Ø8-12mm w gardzieli owalnej, mechaniczny zestaw uszczelniający bazy i kaptura. 3

4 MUFA OZKS160MKX-S Dane techniczne (1) (2) 1. Głowica z gardzielami kablowymi: (1) 4x Ø18mm + owal 2x Ø22mm (2) 4x Ø18mm + 2x Ø25mm 2. Kaptur 3. Wspornik kaset z magazynkiem tub i mikrokabli 4. Kasety spojeń KSP12 5. Zestaw uszczelniający główny mechaniczny 6. Uchwyt zewnętrzny mikrorurek i kabli 7. Zaciski do mocowania elementów wytrzymałościowych dwóch kabli opcja K 8. Wspornik i zaciski do mocowania elementów wytrzymałościowych kabli opcje K0 K6 Głowica (baza) mufy ma cztery wejścia okrągłe Φwew 18 mm oraz gardziel owalną dla dwóch kabli o średnicy do 22 mm (X=1) lub dwie gardziele okrągłe Φwew 25mm (X=2). Głowica jest standardowo wyposażona w zewnętrzny uchwyt kabli/mikrorurek. Wewnętrzny stelaż służy jako magazynek zapasów tub kablowych (w tym nieprzeciętych) i mikrokabli oraz jako wspornik kaset KSP24. W mufie można umieścić trzy kasety spojeń KSP12. Kasety mają pojemności od 24 spojeń (osłonki 2,4 ± 0,2mm, włókno 0,9mm ) do 48 spojeń (średnica osłonek 2,4±0,2mm, włókno 0,25mm). W wydzielonej kasecie KSP12/SPL mogą być instalowane splittery miniaturowe zakończone pigtailami do spawania. OZKS160MK1 S1/K 2/S24/ 4/AM11/ -1/B32/ D Mufa kapturowa przelotowo-rozgałęźna - głowica typu 1 z zaciskiem do mocowania kabli/mikro-rurek (S1), zaciski do mocowania elementów wytrzymałościowych dwóch kabli, dwie kasety KSP12/S24, cztery uszczelnienia mechaniczne dla 1 kabla/mikro-rury w gardzieli Ø18mm, zestaw termokurczliwy z palczatką dla dwóch kabli do gardzieli owalnej, zestaw uszczelniający główny mechaniczny. 4

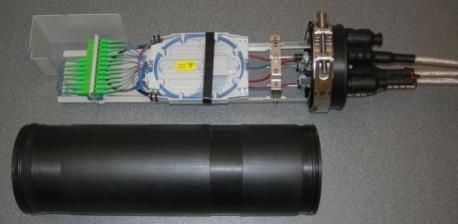

5 MUFA DYSTRYBUCYJNA OZKS160MPX-S Mufo-przełącznica na bazie osłony OZKS160MDX-S jest wyposażona w stelaż ze wspornikiem do kaset KSP12 oraz wysuwany moduł komutacyjny o pojemności 24 porty SC Simplex lub portów LC Duplex z adapterami w stylu SC. W mufie można umieścić trzy kasety spojeń KSP12, każda o pojemności od 24 spojeń (średnica osłonek 2,4±0,2mm i włókno 0,9mm) do 48 spojeń zgrzewanych (średnica osłonek 2,4±0,2mm, włókno 0,25mm). W wydzielonej kasecie KSP12/SPL mogą być instalowane cztery splittery miniaturowe z pigtailami zakończonymi złączkami lub bez złączek do spawania. Dane techniczne (1) (2) 1. Głowica z gardzielami kablowymi (1) 4x Ø18mm + owal 2x Ø22mm (2) 4x Ø18mm + 2x Ø25mm 2. Kaptur 3. Wspornik kaset z magazynkiem tub i mikrokabli 4. Kasety spojeń KSP12 5. Zestaw uszczelniający główny mechaniczny 6. Moduł komutacyjny z magazynkiem na zapas pigtaili i splittery box 7. Uchwyt zewnętrzny do mikrorurek i kabli 8. Zaciski do mocowania elementów wytrzymałościowych dwóch kabli opcja K 9. Wspornik i zaciski do mocowania elementów wytrzymałościowych kabli opcje K0 K6 OZKS160MP1 S1/K 1/SPL/2/S24 4/AM14/ 1/BM12/ D 16LCD Mufo-przełącznica dostępowa - głowica typu 1 z uchwytem zewnętrznym S1 do kabli/mikrorurek, chassis z zaciskami do zakotwienia elementów wytrzymałościowych dwóch kabli klasycznych, jedna kaseta KSP12/SPL dla splitterów miniaturowych, dwie kasety KSP12/S24 - każda do 24 spojeń zgrzewanych, cztery zestawy uszczelniające mechaniczne dla 4 mikro-rurek Ø5-7mm w gardzieli Ø18mm, zestaw uszczelniający mechaniczny dla dwóch kabli/rurek Ø8-12mm w gardzieli owalnej, mechaniczny zestaw uszczelniający bazy i kaptura, organizator pigtaili i wspornik na 16 adapterów LC Duplex. 5

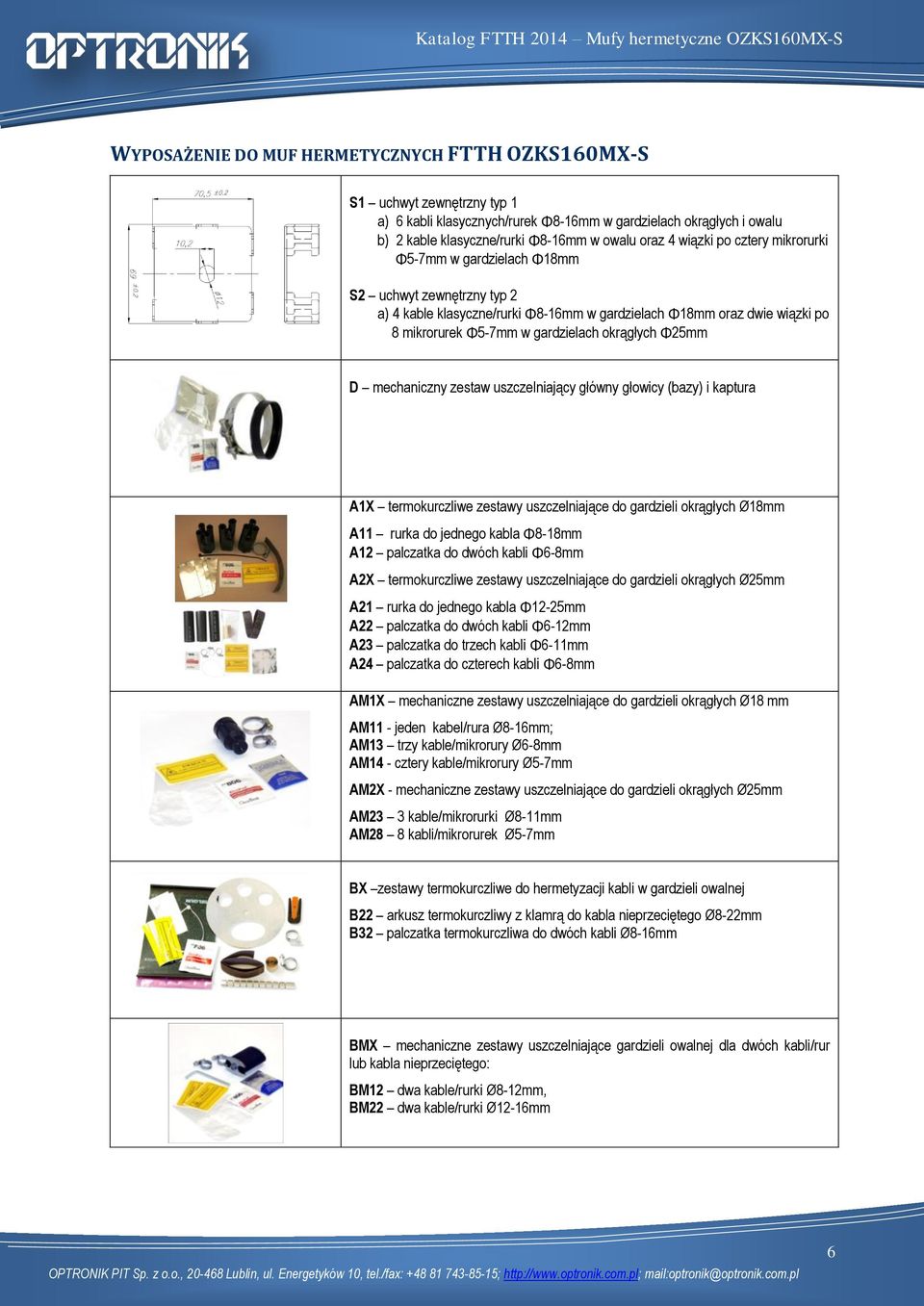

6 WYPOSAŻENIE DO MUF HERMETYCZNYCH FTTH OZKS160MX-S S1 uchwyt zewnętrzny typ 1 a) 6 kabli klasycznych/rurek Φ8-16mm w gardzielach okrągłych i owalu b) 2 kable klasyczne/rurki Φ8-16mm w owalu oraz 4 wiązki po cztery mikrorurki Φ5-7mm w gardzielach Φ18mm S2 uchwyt zewnętrzny typ 2 a) 4 kable klasyczne/rurki Φ8-16mm w gardzielach Φ18mm oraz dwie wiązki po 8 mikrorurek Φ5-7mm w gardzielach okrągłych Φ25mm D mechaniczny zestaw uszczelniający główny głowicy (bazy) i kaptura A1X termokurczliwe zestawy uszczelniające do gardzieli okrągłych Ø18mm A11 rurka do jednego kabla Φ8-18mm A12 palczatka do dwóch kabli Φ6-8mm A2X termokurczliwe zestawy uszczelniające do gardzieli okrągłych Ø25mm A21 rurka do jednego kabla Φ12-25mm A22 palczatka do dwóch kabli Φ6-12mm A23 palczatka do trzech kabli Φ6-11mm A24 palczatka do czterech kabli Φ6-8mm AM1X mechaniczne zestawy uszczelniające do gardzieli okrągłych Ø18 mm AM11 - jeden kabel/rura Ø8-16mm; AM13 trzy kable/mikrorury Ø6-8mm AM14 - cztery kable/mikrorury Ø5-7mm AM2X - mechaniczne zestawy uszczelniające do gardzieli okrągłych Ø25mm AM23 3 kable/mikrorurki Ø8-11mm AM28 8 kabli/mikrorurek Ø5-7mm BX zestawy termokurczliwe do hermetyzacji kabli w gardzieli owalnej B22 arkusz termokurczliwy z klamrą do kabla nieprzeciętego Ø8-22mm B32 palczatka termokurczliwa do dwóch kabli Ø8-16mm BMX mechaniczne zestawy uszczelniające gardzieli owalnej dla dwóch kabli/rur lub kabla nieprzeciętego: BM12 dwa kable/rurki Ø8-12mm, BM22 dwa kable/rurki Ø12-16mm 6
