Kabel światłowodowy jednomodowy SM zewnętrzny E9/125 OS2 jednotubowy - GigaLine KL-A-DQ(ZN)B2Y firmy LEONI Kerpen

Transkrypt

1 LEONI Kerpen Kabel światłowodowy jednomodowy SM jednotubowy - GigaLine firmy LEONI Kerpen Niemetaliczny, lekki i elastyczny kabel przeznaczony do kanalizacji pierwotnej i okablowania szkieletowego (backbone). Do położenia w kanałach, rurach, korytach kablowych lub bezpośrednio w ziemi. Idealny dla wszystkich aplikacji GbE. Zgodny z normami ISO 80, EN 5073, IEC 60304, IEC , IEC Opis produktu Kabel światłowodowy jednomodowy (SM - Singielmode), Kabel światłowodowy, Kabel światłowodowy jednotubowy, Centralna luźna tuba wypełniona żelem, Włókno jednomodowe, Ilość włókien: 4, 6, 8, 2, 24, Maksymalna siła ciągnienia 750N, Typ:, Powłoka PE UV Opakowanie szpule - powyżej 000m szpula 000m Strona z 7

2 szpula 500m Zewnętrzne kable światłowodowe przeznaczone są do zastosowania w obszarze kampusowym sieci lokalnych (LAN), jak również do pokonywania dużych odległości: MAN (Metropolitan Area Network). W przypadku kabli ch zwraca się przede wszystkim uwagę na wysokie wymagania wobec właściwości mechanicznych, w celu zagwarantowania odporności na działanie czynników środowiskowych takich jak mróz czy wilgoć. Firma LEONI oferuje odpowiednie kable w zależności od warunków otoczenia. Niemetaliczne lub metaliczne zabezpieczenia chronią włókna przed zniszczeniem przez gryzonie i służą jako bariera przeciwwilgociowa. Zastosowany zgodnie ze standardami płaszcz z czarnego PE (polietylen) jest bezhalogenowy i odporny na działanie promieni UV. Kable zewnętrzne firmy LEONI posiadają certyfikat jakości zgodny z normą DIN VDE 0888, część 3. Strona 2 z 7

3 Gwarancja na system Instalacje okablowania strukturalnego wykonane w całości na produktach systemu MegaLineNet firmy LEONI-Kerpen mają prawo ubiegać się o certyfikat i objęcie instalacji 25-letnią gwarancją systemową. Gwarancja ta dotyczy instalacji LAN wykonananej przez Certyfikowanego Instalatora systemu MegaLineNet. W celu uzyskania kompletu informacji prosimy o kontakt z działem handlowym firmy Vemco. Strona 3 z 7

4 Nr katalogowy 8AC700A2 8AC700A3 8AC700A4 8AC700A6 8AC700A9 Opis Wydajność Typ Strona 4 z 7 Liczba

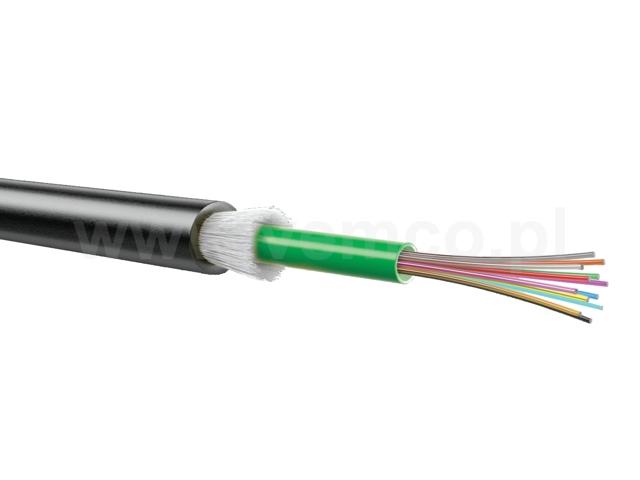

5 Budowa kabla Ośrodek kabla: centralna luźna tuba wypełniona żelem Zabezpieczenie: szklane rowingi - przeciwwilgociowe, wzmocnienie i ochrona przeciwgryzoniowa Ilość włókien: 4, 6, 8, 2, 24 Rodzaj włókna: jednomodowe Typ kabla: Powłoka zewnętrzna: PE - polietylen, UV, bez halogenów Strona 5 z 7

6 Reakcja na ogień Pokrycie trudnopalne: Emisja dymu: Emisja kwaśnych gazów halogenowych: zgodnie z IEC Wartość kaloryczna (MJ/m): dla 2-2 włókien,2 (ok.), dla 6-24 włókien,39 (ok.) Ciągłość obwodu: Ciągłość izolacji: Zastosowanie Zgodność z normami: ISO/IEC 80, EN 5073 (2 edycja), IEC Aplikacje: GbE Charakterystyka techniczna Promień zginania podczas instalacji: 20 x całkowita średnica Promień zginania po instalacji: 5 x całkowita średnica Wytrzymałość na rozciąganie (N): 750 (max.) Wytrzymałość na zgniatanie - stała (N/dm): 500 (max.) Zakres temperatur Transport i składowanie: -25 C do +70 C Podczas instalacji: -5 C do +50 C Po instalacji: -25 C do +60 C Wymiary i waga Strona 6 z 7

7 Średnica całkowita (mm): dla 2-2 włókien 7,4 (ok.), dla 6-24 włókien 7,8 (ok.) Waga (kg/km): dla 2-2 włókien 39 (ok.), dla 6-24 włókien 45 (ok.) Kolor powłoki: czarny Strona 7 z 7
