1 MIKROKANALIZACJA KABLOWA REHAU fibre to the X Budownictwo Motoryzacja Przemysł

2

3 MIKROKANALIZACJA KABLOWA REHAU PROGRAM DOSTAW Rozbudowa sieci dużych prędkości przesyłu danych opartych na technice światłowodowej w ramach globalnego systemu komunikacji wymaga ciągle nowych komponentów systemowych służących do układania, łączenia oraz eksploatacji. W ramach rozbudowy sieci światłowodowych obszary, które dotychczas nie posiadały łączy szerokopasmowych, zostaną w nie uzbrojone w nad- chodzących latach. Dotyczy to zarówno terenów przemysłowych, jak i budownictwa mieszkaniowego. Firma REHAU uzupełniła swoje portfolio produktów w zakresie telekomunikacji i oferuje - jako globalny gracz - produkty służące do wykonania tzw. ostatniej mili, tzn. podłączenia do odbiorcy końcowego (FTTX). Mikrorurki Do wdmuchiwania kabli światłowodowych Materiał: PE-HD, przezroczysty z kolorowymi paskami Wymiary Średnica zewnętrzna Średnica wewnętrzna Dostarczana długość [mm] [mm] [m] x 0,75 5 3, x 0,75 7 5, x 1, x 1, x 2, x 2, x 2, x 2, Termin dostawy do uzgodnienia Wiązki mikrorurek Płaszcz zewnętrzny: PP, kolor czarny Mikrorurki kablowe: PE-HD Wymiary Maks. średnica Dostarczana długość zewnętrzna [m] [m] x 5 x 0, x 7 x 1, x 7 x 1, x 7 x 1, x 12 x 2, x 12 x 2, x 14 x 2, x 16 x 2, Inne rodzaje wiązek na zapytanie / Termin dostawy do uzgodnienia 3

4 Złączki proste wciskowe Do wykonania połączenia mikrorurek wytrzymałego na rozciąganie oraz szczelnego do 10 bar. Złączki dostarczane są z zamontowanymi fabrycznie klipsami zabezpieczającymi. d [mm] Złączki redukcyjne wciskowe Do wykonania wytrzymałego na rozciąganie połączenia mikrorurek o różnych średnicach nominalnych, stosowane do ciśnienia 10 bar. Złączki redukcyjne dostarczane są z zamontowanymi fabrycznie klipsami zabezpieczającymi. Redukcja mm - 10 mm mm - 7 mm mm - 5 mm 100 Zaślepki Do szczelnego zamknięcia pustych mikrorurek kablowych, stosowane do ciśnienia 10 bar. Zaślepki dostarczane są z zamontowanymi fabrycznie klipsami zabezpieczającymi. d [mm] Zaślepki transportowe do mikrorurek kablowych Wymiary mm mm mm mm mm 100 4

5 Element uszczelniający kabel Kształtka dzielona i wielokrotnego użytku do rur mikrokanalizacji REHAU. Szczelna na gaz i wodę do 0,5 bar. d [mm] Średnica Jednostka kabla [mm] opakowania [szt.] ,8-2, ,0-4, ,8-3, ,0-5, ,5-6, ,0-5, ,0-6, ,5-8, ,0-5, ,0-6, ,5-8,0 25 Zatyczki Do szczelnego zamknięcia pustych mikrorurek kablowych w połączeniu ze złączkami wciskowymi REHAU. d [mm] Element uszczelniający Szczelne i wytrzymałe na rozciąganie połączenie kabla światłowodowego z mikrorurką kablową. Średnica Średnica Jednostka [mm] kabla [mm] opakowania [szt.] ,5-3, ,0-5, ,5-3, ,0-8, ,0-4, ,0-10, ,0-6, ,0-8, ,0-12, ,0-10, ,0-8, ,0-8,0 100 Trójnik 45 Trójnik dzielony, połączenie wytrzymałe na rozciąganie Średnica [mm]

6 Trójnik 90 Trójnik dzielony, połączenie wytrzymałe na rozciąganie Średnica [mm] Złączka redukcyjna do trójników 45 i 90 Złączki redukcyjne służące do dopasowania do istniejących rur osłonowych PE d [mm] Przepust ścienny Przepust ścienny do uszczelnienia przejścia mikrorurek przez ścianę budynku. Do mikrorurek kablowych od 7 mm do 14 mm, wzgl. 2 mikrorurek 7 mm. Średnica otworu w murze 24 mm. Standard dla grubości ściany do 400 mm. Dla większych grubości ścian na zapytanie. Gazo- i wodoszczelność do 4 m słupa wody Element uszczelniający wielokanałowy Średnica [mm] /5 x 7 mm /5 x 10 mm /7 x 10 mm 1 Mufa do wdmuchiwania (przesuwna) Średnica [mm] Narzędzie RAUCUT I Narzędzie RAUCUT II UNI

7 Nożyce do rur Nóż do cięcia wzdłużnego osłony wiązek mikrokanalizacji Obcinak do osłony wiązek mikrokanalizacji Obcinak do pustych mikrorurek Wymiary rur mm mm 10 Obcinak do mikrorurek z zamontowanym światłowodem

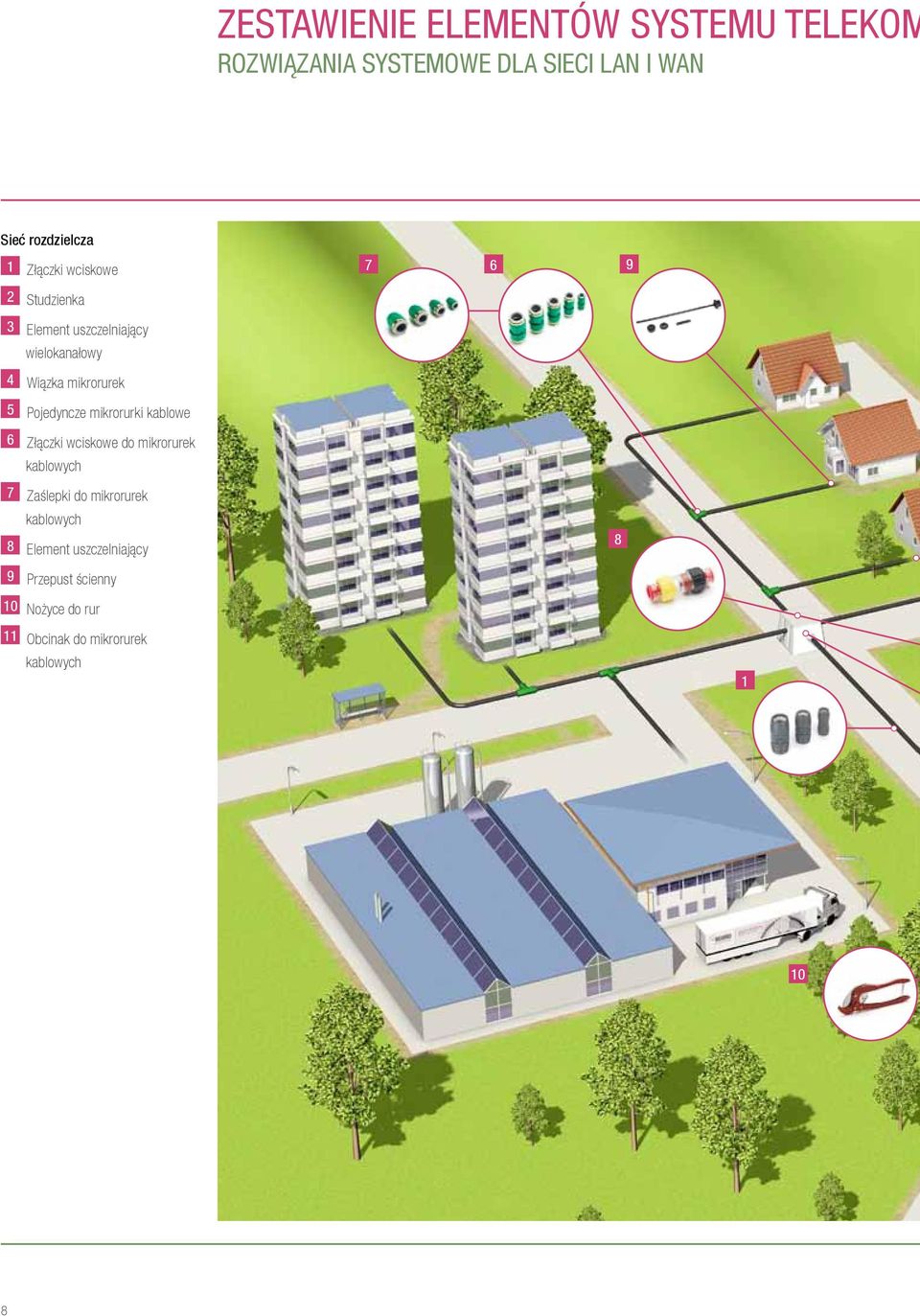

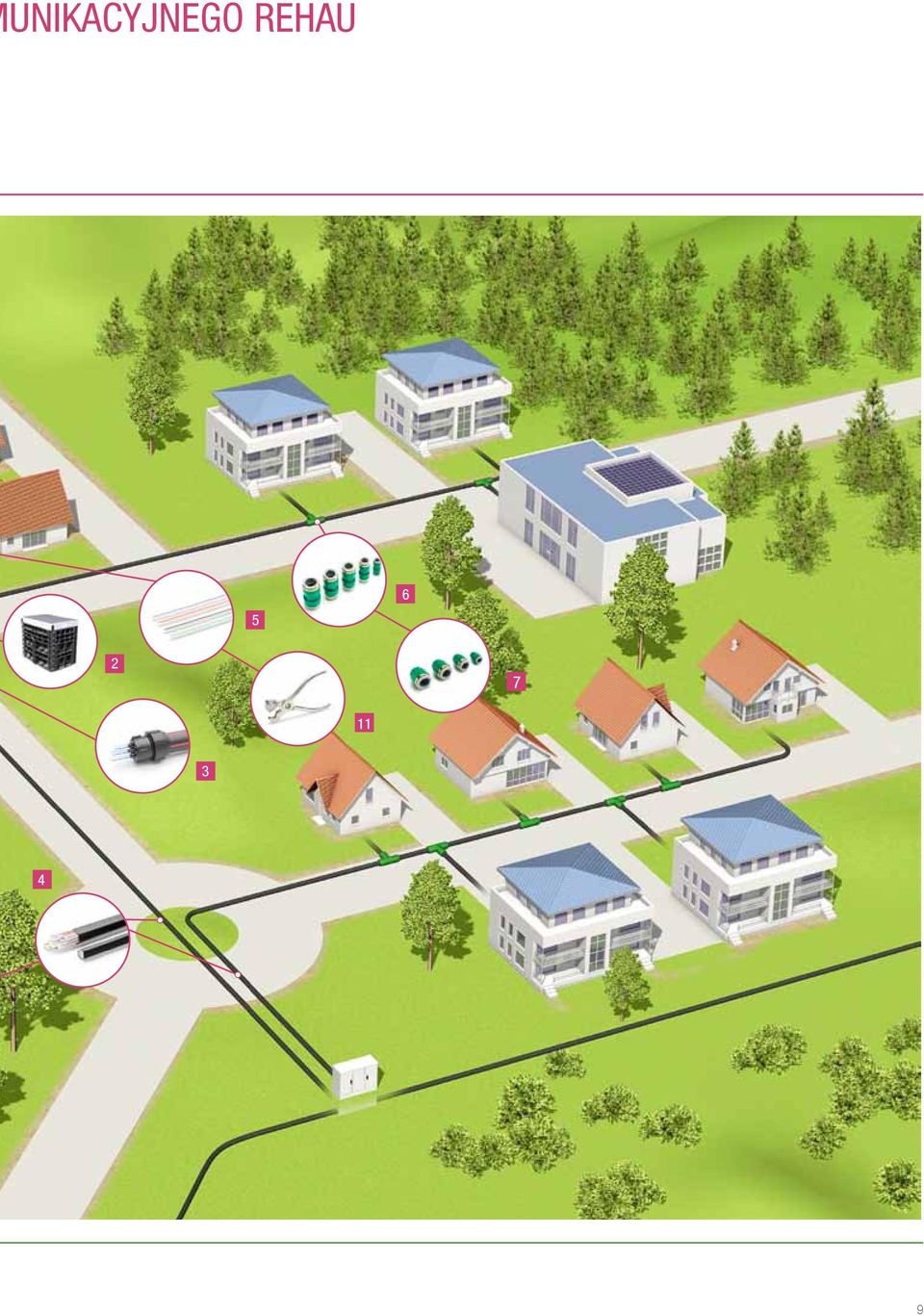

8 ZESTAWIENIE ELEMENTÓW SYSTEMU TELEKOM ROZWIĄZANIA SYSTEMOWE DLA SIECI LAN I WAN Sieć rozdzielcza 1 Złączki wciskowe Studzienka 3 Element uszczelniający wielokanałowy 4 Wiązka mikrorurek 5 Pojedyncze mikrorurki kablowe 6 Złączki wciskowe do mikrorurek kablowych 7 Zaślepki do mikrorurek kablowych 8 Element uszczelniający 8 9 Przepust ścienny 10 Nożyce do rur 11 Obcinak do mikrorurek kablowych

9 UNIKACYJNEGO REHAU

10 Projektowanie i układanie Wdmuchiwanie mikrokanalizacji Mikrokanalizację REHAU można wdmuchiwać do rur kablowych za pomocą powszechnie dostępnych na rynku urządzeń do wdmuchiwania. Należy przy tym przestrzegać instrukcji udzielonych przez producenta urządzenia. Wciąganie mikrokanalizacji Mikrokanalizację REHAU można wciągać do rur kablowych. W tym celu zaleca się przymocowanie mikrokanalizacji do liny ciągnącej za pomocą złączki wytrzymałej na rozciąganie. Dla mikrokanalizacji z RAU-PE dopuszczalne są następujące maksymalne siły rozciągające: Mikrokanalizacja Siła rozciągająca 5 x 0,75 80 N 7 x 0, N 7 x 1,5 200 N 10 x 1,0 220 N 10 x 2,0 400 N 12 x 2,0 500 N 14 x 2,0 600 N 16 x 2,0 700 N Bezpośrednie układanie w ziemi W zasadzie możliwe jest bezpośrednie układanie w gruncie piaszczystym o uziarnieniu 0-2 mm. Należy przy tym zagwarantować, by kruszywo o większym uziarnieniu nie miało bezpośredniego kontaktu z mikrokanalizacją. Ponadto należy uwzględnić ryzyko wyrządzenia szkód przez gryzonie. Wdmuchiwanie światłowodów i mikrokabli (EPFU) Światłowody, wiązki światłowodów i mikrokable (EPFU) można wdmuchiwać do mikrokanalizacji REHAU za pomocą powszechnie dostępnych w handlu urządzeń do wdmuchiwania. Należy przy tym przestrzegać instrukcji udzielonych przez producenta urządzenia. Składowanie i transport Podczas składowania i transportu należy unikać obciążeń punktowych oraz kontaktu z ostrymi przedmiotami. Produkt nawinięty na bęben należy tak przechowywać, aby ciężar był przenoszony wyłącznie przez kołnierz bębna. Mikrokanalizacja REHAU wykonana z RAU-PE jest stabilizowana przeciw promieniowaniu UV i w Europie Środkowej może być składowana na wolnym powietrzu przez okres do jednego roku. Należy jednak unikać bezpośredniego nasłonecznienia oraz nagrzania powyżej 35 C, ponieważ nawinięta mikrokanalizacja może stać się owalna wskutek własnego ciężaru. 10

11

12 Termin dostawy: Możliwie jak najszybciej z magazynu. Wymagania dotyczące dostawy i płatności: Zamówienia o łącznej wartości powyżej 7.500,00 PLN netto dostawa gratis. W przypadku zamówień ekspresowych oraz zamówień o niższej wartości niż 7.500,00 PLN netto koszty transportu ponosi zamawiający. Określenie artykułów: Dla jednoznacznego określenia artykułu na zamówieniu wymagane jest podanie numeru katalogowego i nazwy artykułu. Projektowanie i montaż: Prosimy korzystać każdorazowo z aktualnych Informacji Technicznych. Informacje te można otrzymać w najbliższym Biurze Handlowo- Technicznym REHAU. Najmniejsza wartość zamówienia: 1.000,00 PLN wartości wyrobów netto. Dla uzyskania tej wartości można łączyć inne artykuły ze standardowej oferty REHAU. Przy wartości poniżej 1.000,00 PLN netto mogą zostać doliczone koszty manipulacyjne w wysokości 200,00 PLN. Udzielane przez nas porady fachowe, tak pisemne, jak i ustne, oparte są na naszych doświadczeniach i wiedzy, nie mogą jednak stanowić wiążącej informacji dla ewentualnych roszczeń. Warunki wykonania oraz różne przypadki zastosowań, na które nie mamy wpływu, wykluczają prawo do roszczeń na podstawie udzielonych przez nas informacji. Zalecamy każdorazowo upewnić się, czy dany produkt REHAU nadaje się do realizowanej przez Państwa inwestycji. Zastosowanie i wykonanie inwestycji z udziałem naszych wyrobów odbywa się poza zasięgiem naszych możliwości kontroli i dlatego też to właśnie Państwo ponosicie ostateczną odpowiedzialność. Nasza odpowiedzialność dotyczy stałej jakości materiałów, zgodności dostaw ze specyfikacją i parametrami technicznymi oraz naszymi warunkami dostaw i płatności i ogranicza się do wartości dostarczonego przez nas i zastosowanego przez Państwa wyrobu. Niniejszy dokument jest chroniony przez prawo autorskie. Powstałe w ten sposób prawa, w szczególności prawo do tłumaczenia, przedruku, pobierania rysunków, przesyłania drogą radiową, powielania na drodze fotomechanicznej lub podobnej, a także zapisywania danych w formie elektronicznej są zastrzeżone. Biura Handlowo-Techniczne REHAU Gliwice: Gliwice ul. Jana Gutenberga 24 tel fax gliwice@rehau.com Poznań: Przeźmierowo k. Poznania Baranowo, ul. Poznańska 1 A tel fax poznan@rehau.com Warszawa: Warszawa ul. Wenecka 12 tel fax warszawa@rehau.com REHAU Sp. z o.o. - NIP Sąd Rejonowy Poznań - Nowe Miasto i Wilda w Poznaniu, VIII Wydział Gospodarczy Krajowego Rejestru Sądowego; nr KRS Kapitał zakładowy: ,00 zł PL
