Instrukcja obsługi rejestratorów XVR. Zapoznaj się przed użyciem

Transkrypt

1 Instrukcja obsługi rejestratorów XVR Zapoznaj się przed użyciem

2 Schemat podłączenia kamery Symbol V-IN / CH1, CH2... A-OUT HD OUT VGA USB / NET / RS485 DC12V Specyfikacja BNC - wejścia wideo, podłączanie kamer Wyjście audio - głośniki, słuchawki HDMI - monitor, telewizor VGA - monitor, telewizor Port USB - mysz, pendrive Podłączenie sieciowe Sterowanie kamerami PTZ Gniazdo zasilania rejestratora

3 Interfejs urządzenia Ustawienia sieci Tryb pracy Info Konfig. nagryw. Ustaw alarm System Aplikacje mobilne, , Ustawienia sieciowe, Chmura P2P Rozdzielczość obsługiwanych kamer, dodatkowe kanały IP Informacje o systemie, Dziennik zdarzeń, HDD Rozdzielczość i jakoś nagrywania, Odtwarzanie, Harmonogram Detekcja ruchu, Zanik obrazu, Wej./Wyj. alamowe Rozdzielczość ekranu, Ustawienia HDD, Ustawienia czasu 1 LOGOWANIE DO SYSTEMU Wpisz login i hasło, aby się zalogować. Domyślna nazwa użytkownika to "admin", brak hasła. Kliknij "OK" po uzupełnieniu danych logowania.

4 2 FORMATOWANIE DYSKU Przy montażu nowego dysku twardego zaleca się przeprowadzenie procesu formatowania. Kliknij prawy przycisk myszy i otwórz "Menu -> System -> Dysk". Wybierz dysk twardy i wciśnij przycisk "Format dysku". 3 NAGRYWANIE Wybierz "Tryb nagrywania" z listy po wciśnięciu prawego przycisku myszy. Domyślnie urządzenie jest skonfigurowane, aby nagrywać obraz 24h/7dni. Detekcja - nagrywanie zostanie wywołane przez alarm detekcji ruchu. Wymagana dodatkowa konfiguracja, opis w punkcie nr 6. Harmonogram - rejestracja obrazu zostanie podporządkowana pod harmonogram nagrywania. Więcej informacji w punkcie nr 7. Ręczne - nagrywanie ciągłe 24h/7dni. Zatrzymaj - zapis obrazu zostanie zatrzymany.

5 4 ODTWARZANIE Kliknij w "Odtwarzanie". Zaznacz datę na kalendarzu oraz wybierz numery kamer do odtwarzania. Wyszukaj nagrania przyciskiem z symbolem lupy. Przewijaj zapisany materiał wideo klikając na oś czasu. 5 ARCHIWIZACJA Włóż do portu USB w rejestratorze pendrive. Otwórz "Menu -> Konfig. nagrywana -> Archiwizacja". Wybierz pamięć przenośną z listy i kliknij "Backup".

6 Zaznacz numer kamery, z której ma zostać zapisany materiał wideo. Ustaw datę oraz godzinę dla początku i końca nagrania. Kliknij "Dodaj", na liście pojawią się pliki, a następnie rozpocznij archiwizację. 6 DETEKCJA RUCHU Przejdź do "Menu ->Alarm -> Detekcja". Funkcja pozwala na włączenie detekcji ruchu w rejestratorze dla wybranych kanałów wideo. Kanał - kanał wideo dla którego ustawiamy detekcję. Zezwól - włączenie lub wyłączenie detekcji. Czułość - określenie czułości detekcji (6 poziomów do wyboru). Okres - przedział czasu w którym działa detekcja ruchu, definiowany na podstawie dni i okresów godzinowych. Interwał - czas nagrywania materiału przed wystąpieniem ruchu. Nagrywanie z kanału kanał wideo nagrywany w przypadku detekcji. Ścieżka - wyzwalanie ścieżki podglądu. Region - obszar, w którym będzie wykrywany ruch. Do poprawnego działania wymagane jest włączenie opcji "Ruch" w harmonogramie nagrywania.

7 7 HARMONOGRAM Nagrywanie materiału przez rejestrator w zależności od dnia tygodnia, zakresu godzin oraz trybu nagrywania rejestratora. Kanał - numer kamery. Tryb - zmiana trybu nagrywania. Tydzień - wybór dnia tygodnia. Okres - czas, w którym będzie aktywny wybrany tryb nagrywania. Normal. - tryb nagrywania ciągłego. Ruch - nagrywanie wyzwalane przez funkcję detekcji ruchu. Alarm - nagrywanie wyzwalane przez alarm. 8 POWIADOMIENIA Przejdź do "Menu -> Sieć -> ". Uzupełnij wymagane pola. Aby powiązać wysyłanie powiadomień np. z wykryciem ruchu, należy włączyć funkcję "Wyślij " w ustawieniach alarmu. Serwer SMTP - adres IP lub nazwa hosta serwera SMTP. Port - Port protokołu SMTP. SSL - Zaznacz, aby włączyć szyfrowanie SSL, jeśli jest ono wymagane przez serwer. Nazwa użytkownika - Konto użytkownika nadawcy . Hasło - Hasło do konta nadawcy wiadomości. Odbiorca - Adres odbiorcy wiadomości. Nazwa - Tytuł wysyłanej wiadomości .

8 9 SIEĆ Połącz rejestrator z siecią za pomocą przewodu sieciowego. Następnie udaj się do Menu -> Ust. Sieci -> Sieć. Zaznacz opcję DHCP, aby automatycznie skonfigurować kartę sieciową lub wpisz parametry ręcznie. 10 APLIKACJA MOBILNA 1. Otwórz Menu -> Sieć -> Aplikacja mobilna. Włącz funkcję i zapisz ustawienia. Jeżeli rejestrator został prawidłowo skonfigurowany, to pojawi się po chwili status "Połączono". 2. Zeskanuj poniższy kod QR, aby pobrać aplikację XmEye lub skorzystaj ze sklepu Google Play / App Store.

9 3. Uruchom aplikację XmEye w telefonie. Zarejestruj konto lub skorzystaj z funkcji logowania bez rejestracji - "Local login". 4. W celu dodania urządzenia kliknij "+" w prawym górnym rogu. 5. Wpisz dowolną nazwę urządzenia w polu "Device name". 6. Wprowadź numer seryjny rejestratora lub kliknij symbol kodu QR, aby go zeskanować telefonem. 7. Kliknij OK.

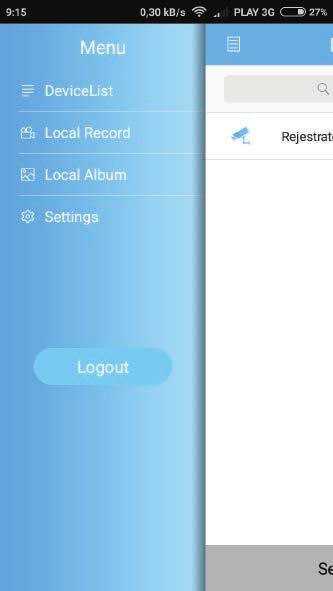

10 8. Przejdź do "Device list" i otwórz dodane urządzenie. 9. Zaznacz kamery, z których podgląd ma być uruchomiony na telefonie i kliknij "Start preview".
