1 Zakład Elektroniki COMPAS Jabłonna ul. Modlińska 17 B tel. (+48 22) fax. (+48 22) ze@compas.com.pl PIERWSZE KROKI W PROGRAMIE COMPAS 2026LAN Opracowanie: Z.E COMPAS Wszelkie prawa zastrzeŝone Copyright 2007 Wykonał: Andrzej Bińka Edycja: Andrzej Bińka Zatwierdził DW: Jacek Szewczyk

2 Instalacja programu COMPAS 2026LAN 1. Zainstalować SQL SERWER 2000 MSDE. NaleŜy uruchomić setup.exe w katalogu MSDE. 2. JeŜeli komputer nie zresetuje się automatycznie naleŝy to zrobić poprzez Start Zamknij - >Uruchom ponownie 3. Po uruchomieniu komputera zainstalować program COMPAS LAN. NaleŜy uruchomić setup.exe w katalogu COMPAS. 4. Po zainstalowaniu uruchomić program Compas_LAN.exe Uruchomienie programu COMPAS 2026LAN 1. Przy pierwszym uruchomieniu pojawi się okno zmiany hasła. Zalecane jest dokonanie zmiany hasła. Program będzie o tym przypominał przy kaŝdym ponownym uruchomieniu, aŝ do zastosowania zmiany. Rys 1. Okno zmiany hasła 2. Następnie naleŝy sie zalogować do systemu. W oknie logowania naleŝy wpisać nazwę, pod jaką się logujemy oraz hasło dostępu. Przy pierwszym uruchomieniu nazwą i hasłem jest COMPAS. Hasło naleŝy wpisać duŝymi literami. Rys 2. Okno logowania 3. Wylogowanie z programu odbywa się poprzez wybranie w głównym menu Operator, a następnie Wylogowanie lub wciśnięcie Alt-O a następnie Alt-W. Pojawi się okno tak jak na rys. 1. Aby całkowicie zamknąć program naleŝy wybrać w głównym menu Wyjście lub wcisnąć ALT-W.

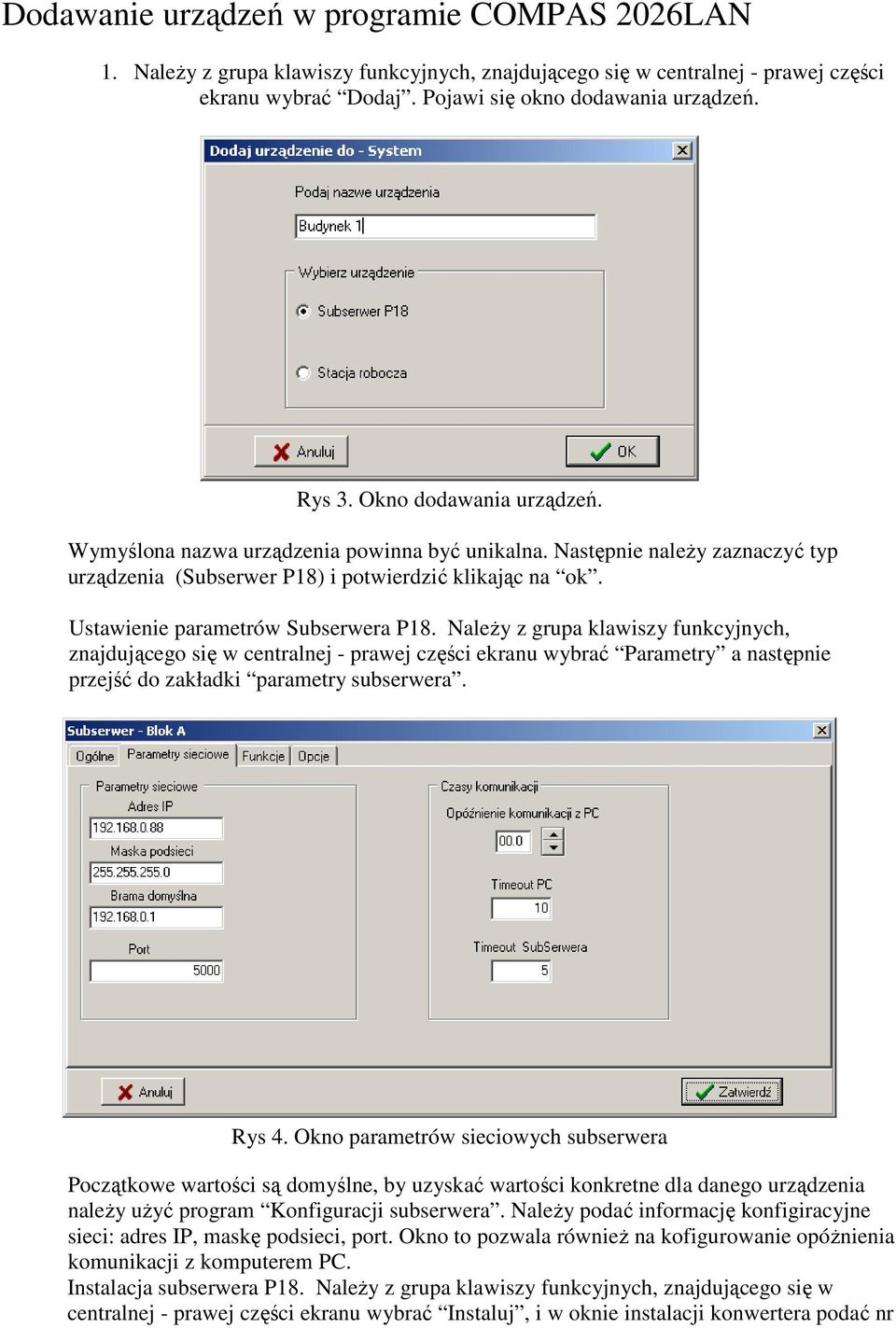

3 Dodawanie urządzeń w programie COMPAS 2026LAN 1. NaleŜy z grupa klawiszy funkcyjnych, znajdującego się w centralnej - prawej części ekranu wybrać Dodaj. Pojawi się okno dodawania urządzeń. Rys 3. Okno dodawania urządzeń. Wymyślona nazwa urządzenia powinna być unikalna. Następnie naleŝy zaznaczyć typ urządzenia (Subserwer P18) i potwierdzić klikając na ok. Ustawienie parametrów Subserwera P18. NaleŜy z grupa klawiszy funkcyjnych, znajdującego się w centralnej - prawej części ekranu wybrać Parametry a następnie przejść do zakładki parametry subserwera. Rys 4. Okno parametrów sieciowych subserwera Początkowe wartości są domyślne, by uzyskać wartości konkretne dla danego urządzenia naleŝy uŝyć program Konfiguracji subserwera. NaleŜy podać informację konfigiracyjne sieci: adres IP, maskę podsieci, port. Okno to pozwala równieŝ na kofigurowanie opóŝnienia komunikacji z komputerem PC. Instalacja subserwera P18. NaleŜy z grupa klawiszy funkcyjnych, znajdującego się w centralnej - prawej części ekranu wybrać Instaluj, i w oknie instalacji konwertera podać nr

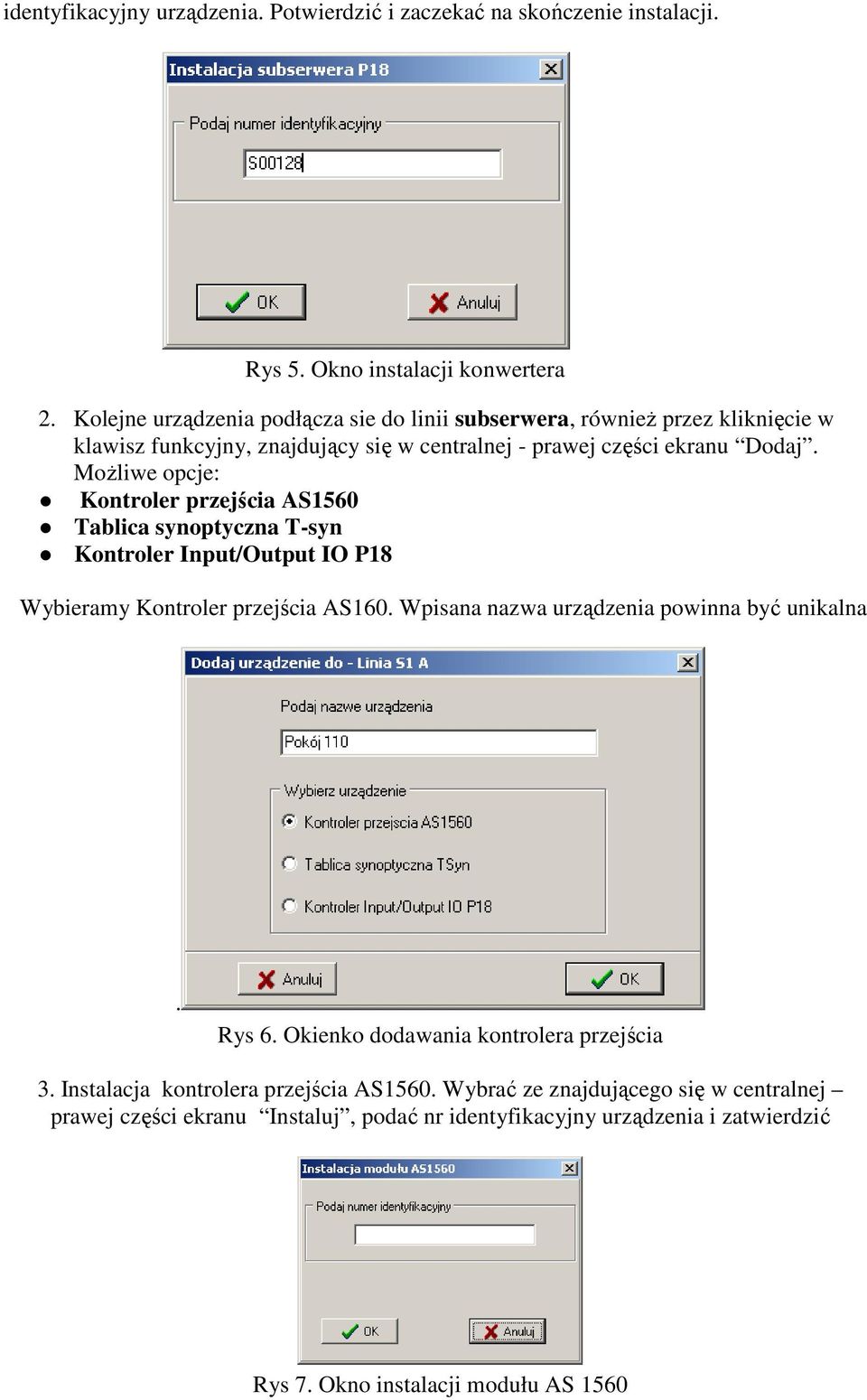

4 identyfikacyjny urządzenia. Potwierdzić i zaczekać na skończenie instalacji. Rys 5. Okno instalacji konwertera 2. Kolejne urządzenia podłącza sie do linii subserwera, równieŝ przez kliknięcie w klawisz funkcyjny, znajdujący się w centralnej - prawej części ekranu Dodaj. MoŜliwe opcje: Kontroler przejścia AS1560 Tablica synoptyczna T-syn Kontroler Input/Output IO P18 Wybieramy Kontroler przejścia AS160. Wpisana nazwa urządzenia powinna być unikalna. Rys 6. Okienko dodawania kontrolera przejścia 3. Instalacja kontrolera przejścia AS1560. Wybrać ze znajdującego się w centralnej prawej części ekranu Instaluj, podać nr identyfikacyjny urządzenia i zatwierdzić Rys 7. Okno instalacji modułu AS 1560

5 4. Parametry kontrolerów przejścia. NaleŜy z grupa klawiszy funkcyjnych, znajdującego się w centralnej - prawej części ekranu wybrać Parametry i przejść do zakładki Kody. W niej naleŝy podać Site kody kart zbliŝeniowych. Rys 8. Kontroler przejścia - okienko Kody Następnie naleŝy przejść do zakładki Sterowanie i podać funkcje sygnałów wejściowych oraz funkcje przekaźników. Rys 9. Kontroler przejścia okienko Sterowanie

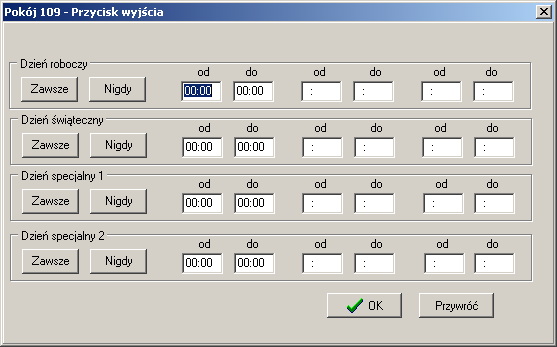

6 W zakładce Dostęp naleŝy wybrać Modyfikuj Przycisk wyjścia. Rys 10. Kontroler przejścia okienko Dostęp W otwartym oknie stref czasowych naleŝy podać czas działania, w tym wypadku naleŝy wybrać opcje zawsze. Pozostałe modyfikacje naleŝy ustawić według własnych wymagań. Rys 11. Okno stref czasowych PowyŜsze zmiany naleŝy potwierdzić klawiszem Ok i odczekać chwile na przesłanie danych

7 5. Instalacja kontrolerów strefy do kontrolerów przejścia, naleŝy z grupa klawiszy funkcyjnych, znajdującego się w centralnej - prawej części ekranu wybrać Dodaj. Pojawi się okno dodawania kontrolera stref. Podana nazwa powinna być unikalna. Rys 12. Okno dodawania kontrolera strefy Dodawanie identyfikatorów personelu. 1. Wywołanie z menu głownego ->Personel -> Personel. Pojawi sie okno lista personelu. Rys 13. Okno - Lista personelu NaleŜy wybrać dodaj i w oknie ogólnym personelu podać dane pracownika.

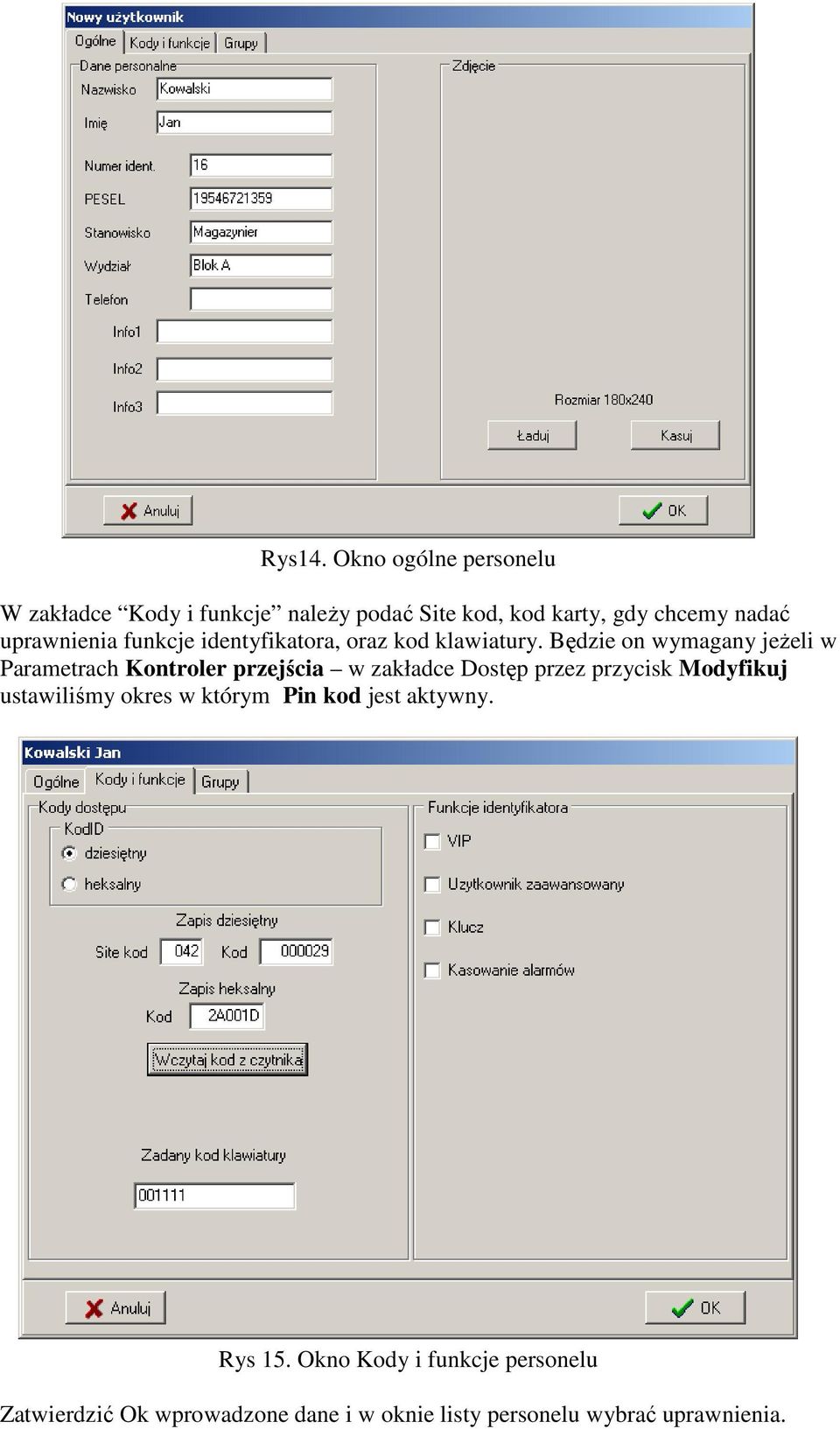

8 Rys14. Okno ogólne personelu W zakładce Kody i funkcje naleŝy podać Site kod, kod karty, gdy chcemy nadać uprawnienia funkcje identyfikatora, oraz kod klawiatury. Będzie on wymagany jeŝeli w Parametrach Kontroler przejścia w zakładce Dostęp przez przycisk Modyfikuj ustawiliśmy okres w którym Pin kod jest aktywny. Rys 15. Okno Kody i funkcje personelu Zatwierdzić Ok wprowadzone dane i w oknie listy personelu wybrać uprawnienia.

9 W nowo otwartym oknie uprawnienia kliknąć w dodaj. Rys 16. Okno Personel Uprawnienia W nowo otwartym oknie dodaj uprawnienia naleŝy wybrać kontroler potwierdzić je i w oknie uprawnienia zaznaczyć oboje. Rys 17. Okno Personel - dodaj uprawnienia
