1 SPIS TREŚCI I. CZĘŚĆ OPISOWA Materiały wyjściowe Zakład ubiegający się o wydanie pozwolenia wodnoprawnego Cel i zakres zamierzonego korzystania z wód Rodzaj urządzeń pomiarowych oraz znaków wodnych Stan prawny nieruchomości usytuowanych w zasięgu oddziaływania zamierzonego korzystania z wód lub planowanych do wykonania urządzeń wodnych Obowiązki ubiegającego się o wydanie pozwolenia w stosunku do osób trzecich3 7. Opis urządzenia wodnego, w tym położenie za pomocą współrzędnych geograficznych oraz podstawowe parametry charakteryzujące to urządzenie i warunki jego wykonania Przyjęte rozwiązania projektowe w zakresie oczyszczania ścieków Bilans ilości odprowadzanych ścieków Jakość odprowadzanych ścieków opadowych surowych Przyjęty sposób oczyszczania ścieków Opis technologiczny działania i eksploatacji urządzeń oczyszczających Opis projektowanego wylotu i umocnień rowu Charakterystyka wód objętych pozwoleniem wodnoprawnym Ustalenia wynikające z planu gospodarowania wodami na obszarze dorzecza i warunków korzystania z wód regionu Określenie wpływu gospodarki ściekowej na wody powierzchniowe i podziemne Sposób postępowania w przypadku rozruchu, zatrzymania działalności bądź wystąpienia awarii, jak również rozmiar i warunki korzystania z wód oraz urządzeń wodnych w tych sytuacjach Informacje o formach ochrony przyrody Wniosek o udzielenie pozwolenia wodnoprawnego II. CZĘŚĆ RYSUNKOWA II/1. Orientacja II/2. Plan sytuacyjny sieci wod-kan mapa w skali 1:1000 II/3. Profil podłużny rowu w skali 1:100/500 II/4. Karta katalogowa separatora II/5. Rysunek typowy wylotu betonowego Ø 400 mm (rzuty, przekroje) II/6. Decyzja o warunkach zabudowy II/7. Decyzja o odstąpieniu o konieczności uzyskania decyzji środowiskowej ul. Koziorożca 12, Poznań 1

2 I. CZĘŚĆ OPISOWA 1. Materiały wyjściowe Plan sytuacyjno-wysokościowy w skali 1:1000, Projekt sieci kanalizacji deszczowej na terenie inwestycji opracowany w 2011 r. przez Studio ML w Kórniku, Decyzja o ustaleniu lokalizacji inwestycji celu publicznego nr RIiP MG wydana przez Urząd Miasta i gminy w Pobiedziskach w dn r., Decyzja Burmistrza Pobiedziska nr ROŚ EK z dnia r. w sprawie odstąpienia od konieczności uzyskania decyzji środowiskowej, Atlas klimatu województwa wielkopolskiego opracowany przez IMGW w 2004 r., Rozporządzenie Ministra Środowiska z dnia 24 lipca 2006 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego, Ustawa z dnia 18 lipca 2001 r. Prawo Wodne (ze zm.), Ustawa z dnia 27 kwietnia 2001r. Prawo ochrony środowiska (ze zm.), Wizja terenowa, Normy, katalogi, literatura i inne. 2. Zakład ubiegający się o wydanie pozwolenia wodnoprawnego Zakładem ubiegającym się o wydanie pozwolenia wodnoprawnego jest Urząd Miasta i Gminy w Pobiedziskach z siedzibą w Pobiedziskach, ul. Kościuszki 4, Pobiedziska. 3. Cel i zakres zamierzonego korzystania z wód Celem zamierzonego korzystania z wód jest odprowadzenie do rowu melioracji szczegółowej w hm oraz do rowu przydrożnego w hm 0+22 oczyszczonych wód opadowych z przebudowywanego odcinka ul. Poznańskiej w Pobiedziskach. Przedmiotowy odcinek drogi od km projektowego do km projektowego zlokalizowany jest w Pobiedziskach na działce nr 13, Ark. 20, Gm. Pobiedziska. Odprowadzane ścieki spełniać będą warunki określone w Rozporządzeniu Ministra Środowiska z dnia 24 lipca 2006 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (DZ.U. Nr 168 z 2004r.). Zakres zamierzonego korzystania z wód obejmuje odprowadzenie do rowu wód opadowych w ilościach, łącznie: Q d = (15,7+30,6) = 46,3 m 3 /d maksymalny dobowy Q rśr = (683,5+1329,0)= 2012,5 m 3 /rok średni roczny, Q rmax = (926,0+1800,0) = 2726,0 m 3 /rok maksymalny roczny, 2

3 przy średniorocznym opadzie H=513 mm i maksymalnym rocznym opadzie w roku mokrym H=695 mm, ustalonymi na podstawie Atlasu klimatu województwa wielkopolskiego 4. Rodzaj urządzeń pomiarowych oraz znaków wodnych Nie przewiduje się instalowania urządzeń pomiarowych oraz znaków wodnych. 5. Stan prawny nieruchomości usytuowanych w zasięgu oddziaływania zamierzonego korzystania z wód lub planowanych do wykonania urządzeń wodnych Cały teren objęty inwestycją zlokalizowany jest na działce nr 13, Gmina: Pobiedziska, Arkusz: 20, Powiat: szamotulski, Województwo wielkopolskie Działka nr 13 jest własnością Inwestora tj. Urzędu Miasta i Gminy Pobiedziska. Zasięg oddziaływania zamierzonego korzystania z wód nie wykracza poza granice tej działki. 6. Obowiązki ubiegającego się o wydanie pozwolenia w stosunku do osób trzecich Dla określonego powyżej zakresu planowanej inwestycji i prac do zrealizowania, nie przewiduje się występowania jakiegokolwiek szkodliwego oddziaływania projektowanego odprowadzania wód do odbiornika tj. do rowu melioracji szczegółowej. Stąd też nie przewiduje się żadnych obowiązków ubiegającego się o pozwolenie wodnoprawne w stosunku do osób trzecich. Jedynymi obowiązkami ubiegającego się o pozwolenie wodnoprawne będą: eksploatacja i konserwacja urządzeń do odprowadzania i oczyszczania wód deszczowych odpływających z terenu inwestycji polegająca ma okresowym (dwa razy do roku) czyszczenie separatorów z osadnikiem oraz przegląd i ewentualnie naprawa wylotów wraz z umocnieniami dna i skarp rowu w obrębie wylotów. 7. Opis urządzenia wodnego, w tym położenie za pomocą współrzędnych geograficznych oraz podstawowe parametry charakteryzujące to urządzenie i warunki jego wykonania Ze względu na brak sieci kanalizacji deszczowej w sąsiedztwie terenu inwestycji zaprojektowano odprowadzenie oczyszczonych ścieków opadowych do rowu melioracji szczegółowej bez nazwy w hm jego biegu oraz do rowu przydrożnego w hm 0+22 jego biegu. 3

4 7.1. Przyjęte rozwiązania projektowe w zakresie oczyszczania ścieków Bilans ilości odprowadzanych ścieków Spływ wód opadowych Q q F (l/s) q- natężenie deszczu ( l/s ha ), - współczynnik spływu powierzchniowego, F- powierzchnia zlewni (ha) Spływ ścieków deszczowych z ulicy o nawierzchni asfaltowej szerokości B=6,0 m Dla separatora S01 Dla separatora S02 Q d = 130x0,108x0,95=13,4 l/s Q d = 130x0,21x0,95=26,0 l/s Spływ ścieków deszczowych z chodnika o szerokości B=2,0 m Dla separatora S01 Dla separatora S02 Q d = 130x0,036x0,85=4,0 l/s Q d = 130x0,07x0,85=8,0 l/s Całkowity spływ ścieków deszczowych Dla separatora S01 Dla separatora S02 Q d = 13,4 + 4,0=17,4 l/s Q d = 26,0 + 8,0 = 34,0 l/s Spływ ścieków z jednego deszczu nawalnego V Q t m =15min czas trwania deszczu nawalnego t m Dla separatora S01 V d = 15,7 m 3 /d Dla separatora S02 Q d = 30,6 m 3 /d Obliczenie odpływu średniorocznego Roczna ilość odprowadzanych ścieków, dla opadu H = 513 mm wynosi: Q rśr = F x x H m 3 /rok Dla separatora S01 Q rśr = (1080*0, *0,85) * 0,513 Q rśr = 683,5 m 3 /rok Dla separatora S02 Q rśr = (2100*0, *0,85) * 0,513 Q rśr = 1329,0 m 3 /rok 4

5 Obliczenie maksymalnego odpływu rocznego Roczna ilość odprowadzanych ścieków, dla opadu H = 695 mm wynosi: Q rmax = F x x H m 3 /rok Dla separatora S01 Q rmax = (1080*0, *0,85) * 0,695 Q rmax = 926,0 m 3 /rok Dla separatora S02 Q rmax = (2100*0, *0,85) * 0,695 Q rmax = 1800,0 m 3 /rok Jakość odprowadzanych ścieków opadowych surowych Ścieki deszczowe odprowadzane będą z pow. dachowych oraz z powierzchni dróg i parkingów. Ścieki odprowadzane z powierzchni dachowej to ścieki umownie czyste. Spływy wód opadowych charakteryzuje duża nierównomierność ilościowa i jakościowa zależna od funkcji obiektu, pory roku i doby. Mogą one mieć charakter silnie zanieczyszczonych ścieków tzw. opadowych, w szczególności po dłuższym okresie pogody suchej, wskutek dużej akumulacji zanieczyszczeń na powierzchni i w śniegu gromadzonym na poboczach. Czynnikami wpływającymi na zanieczyszczenie spływów opadowych z dróg są gazy spalinowe, produkty ścierania opon i zużycia elementów pojazdów. Na wartość stężeń zanieczyszczeń w spływach opadowych z dróg wpływa przede wszystkim charakterystyka zjawiska opadowego ( intensywność, czas trwania, długość okresu pogody bezopadowej), rodzaj drogi i natężenie ruchu samochodowego oraz otoczenie drogi. Wszystkie te czynniki wywołują znaczne wahania stężeń zanieczyszczeń w spływach opadowych, przy czym najwyższe zanieczyszczenia występują w pierwszym okresie spływu. Jakość ścieków opadowych odprowadzanych z dróg i parkingów na terenach zamkniętych zakładów w dużym stopniu zależy od utrzymania czystości na ich terenie. Zmiatanie dróg i chodników, usuwanie nagromadzonych śmieci, wywożenie śniegu przyczynia się od zmniejszenia stężenia zanieczyszczeń w odprowadzanych ściekach deszczowych. Ponieważ teren spływu wód deszczowych stanowią drogi i dachy, zanieczyszczenia tych wód określono na podstawie wzorów wyprowadzonych przez prof. Szigurina dla zlewni o podobnej charakterystyce. Szaw. og. = 360 kg/ha/rok Srop. = 450 kg/ha/rok 5

6 Zgodnie z Rozporządzeniem Ministra Środowiska z dnia 24 lipca 2006r., w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego, wody opadowe i roztopowe ujęte w szczelne, otwarte lub zamknięte systemy kanalizacyjne pochodzące: z zanieczyszczonej powierzchni szczelnej terenów przemysłowych, składowych, baz transportowych, portów, lotnisk, miast, budowli kolejowych, dróg zaliczanych do kategorii dróg krajowych, wojewódzkich i powiatowych klasy G, a także parkingów o powierzchni powyżej 0,1 ha, w ilości, jaka powstaje z opadów o natężeniu co najmniej 15 l*sek/ha wprowadzane do wód lub do ziemi nie powinny zawierać substancji zanieczyszczających w ilościach przekraczających 100 mg/l zawiesin ogólnych oraz 15 mg/l węglowodorów ropopochodnych. Ścieki wymagają zatem ich oczyszczania w zakresie usuwania węglowodorów ropopochodnych i zawiesiny ogólnej. Prognozowana łączna, średnioroczna ilość gromadzonych w urządzeniach oczyszczających zanieczyszczeń nie powinna zatem przekroczyć następujących wartości: Zawiesina ogólna łącznie 153 kg (S01:51,84 kg+s02:100,8 kg) Substancje ropopochodne łącznie 191 kg (S01:64,8 kg+s02:126,0 kg) Zanieczyszczenia z separatora i osadnika będą okresowo usuwane i utylizowane przez specjalistyczną firmę zewnętrzną posiadającą wymagane przepisami szczególnymi zezwolenia i koncesje Przyjęty sposób oczyszczania ścieków Przyjęto separator koalescencyjny ze zintegrowanym osadnikiem o pojemności V=2,5 m 3 produkcji HAURATON typ SK2BP 10/100. Wody opadowe po przejściu przez separator spełniają wymagania zawarte w Rozporządzeniu Ministra Środowiska z dnia 24 lipca 2007 r. w sprawie warunków, jakie należy spełnić przy wprowadzeniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz.U. Nr 137 poz. 984) z późniejszymi zmianami mg Zawiesina ogólna <100 3 dm mg Substancje ropopochodne < 15 3 dm Przepływ nominalny przez separator S01 wynosi Q n 2,0l / s, a S02 wynosi Q n 3,9l / s 6

7 7.2. Opis technologiczny działania i eksploatacji urządzeń oczyszczających Wytyczne eksploatacji separatora znajdują się w instrukcji eksploatacji. Separatory tego typu są przeznaczone do wysokoefektywnego oddzielania olejów i benzyn z wód opadowych płynących w rozdzielczym systemie kanalizacji deszczowej przed odprowadzeniem tych wód do odbiornika. Grawitacyjny rozdział zanieczyszczeń lekkich od wody wspomagany jest przez zastosowanie specjalnie skonstruowanych filtrów. Zatrzymanie zawiesiny mineralnej następuje w osadniku, którego wielkość zależy od warunków lokalnych oraz wymaganego stopnia oczyszczenia ścieków deszczowych. KONTROLA URZĄDZENIA Czyszczenie separatora (usuwanie zgromadzonych zanieczyszczeń) wpływa na warunki pracy urządzenia. Ilość substancji ropopochodnych zgromadzonych w komorze separacji, stopień wypełnienia osadem części osadowej, stan elementów wyposażenia wewnętrznego, a szczególnie filtra, są czynnikami wpływającymi na skuteczności separacji. Niezwykle ważne jest więc prowadzenie regularnych kontroli urządzenia i szybkie podjęcie działań eksploatacyjnych w przypadku stwierdzenia konieczności ich wykonania. Zarówno separator jak i współpracujący osadnik należy kontrolować pod względem ilości zatrzymanych związków ropopochodnych i osadu. Wyniki każdej kontroli należy odnotować w Karcie Kontroli Separatora. Okresy Zakres i częstotliwość kontroli separatora przedstawiono w tabeli: Kontrola i sprawdziany Możliwe wyniki Uwagi Prace konserwacyjne i oczyszczające co dwa kontrola ilości zanieczyszczeń tygodnie stałych w komorze wlotowej duża ilość zanieczyszczeń usunięcie zanieczyszczeń kontrola grubości warstwy oleju grubość warstwy oleju przekracza 10 cm usunięcie oleju przez koncesjonowany zakład kontrola zwierciadła osadu w części osadowej separatora poziom zwierciadła osadu mniej niż 5-10 cm poniżej spodu filtra (poniżej dolnej czyszczenie separatora przez koncesjonowany zakład krawędzi otworu w ścianie) kontrola zwierciadła osadu w poziom zwierciadła osadu usunięcie osadu przez osadniku poprzedzającym powyżej połowy komory koncesjonowany zakład separator osadowej półrocznie kontrola filtra Zanieczyszczenie oczyszczenie filtra uszkodzenie mechaniczne filtra wymiana filtra 7

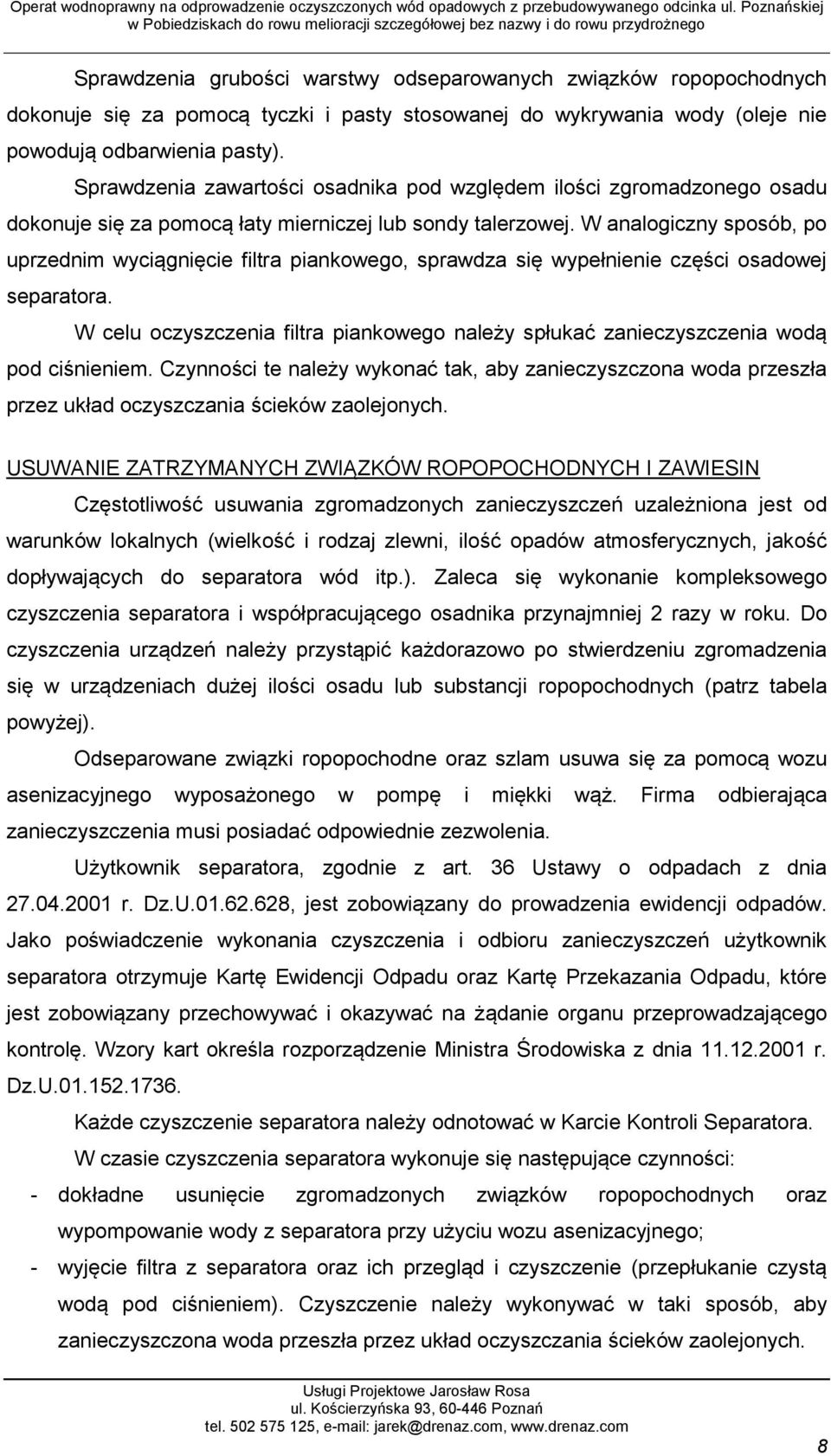

8 Sprawdzenia grubości warstwy odseparowanych związków ropopochodnych dokonuje się za pomocą tyczki i pasty stosowanej do wykrywania wody (oleje nie powodują odbarwienia pasty). Sprawdzenia zawartości osadnika pod względem ilości zgromadzonego osadu dokonuje się za pomocą łaty mierniczej lub sondy talerzowej. W analogiczny sposób, po uprzednim wyciągnięcie filtra piankowego, sprawdza się wypełnienie części osadowej separatora. W celu oczyszczenia filtra piankowego należy spłukać zanieczyszczenia wodą pod ciśnieniem. Czynności te należy wykonać tak, aby zanieczyszczona woda przeszła przez układ oczyszczania ścieków zaolejonych. USUWANIE ZATRZYMANYCH ZWIĄZKÓW ROPOPOCHODNYCH I ZAWIESIN Częstotliwość usuwania zgromadzonych zanieczyszczeń uzależniona jest od warunków lokalnych (wielkość i rodzaj zlewni, ilość opadów atmosferycznych, jakość dopływających do separatora wód itp.). Zaleca się wykonanie kompleksowego czyszczenia separatora i współpracującego osadnika przynajmniej 2 razy w roku. Do czyszczenia urządzeń należy przystąpić każdorazowo po stwierdzeniu zgromadzenia się w urządzeniach dużej ilości osadu lub substancji ropopochodnych (patrz tabela powyżej). Odseparowane związki ropopochodne oraz szlam usuwa się za pomocą wozu asenizacyjnego wyposażonego w pompę i miękki wąż. Firma odbierająca zanieczyszczenia musi posiadać odpowiednie zezwolenia. Użytkownik separatora, zgodnie z art. 36 Ustawy o odpadach z dnia r. Dz.U , jest zobowiązany do prowadzenia ewidencji odpadów. Jako poświadczenie wykonania czyszczenia i odbioru zanieczyszczeń użytkownik separatora otrzymuje Kartę Ewidencji Odpadu oraz Kartę Przekazania Odpadu, które jest zobowiązany przechowywać i okazywać na żądanie organu przeprowadzającego kontrolę. Wzory kart określa rozporządzenie Ministra Środowiska z dnia r. Dz.U Każde czyszczenie separatora należy odnotować w Karcie Kontroli Separatora. W czasie czyszczenia separatora wykonuje się następujące czynności: - dokładne usunięcie zgromadzonych związków ropopochodnych oraz wypompowanie wody z separatora przy użyciu wozu asenizacyjnego; - wyjęcie filtra z separatora oraz ich przegląd i czyszczenie (przepłukanie czystą wodą pod ciśnieniem). Czyszczenie należy wykonywać w taki sposób, aby zanieczyszczona woda przeszła przez układ oczyszczania ścieków zaolejonych. 8

9 W przypadku wystąpienia uszkodzeń elementów wyposażenia należy te elementy wymienić na nowe; - usunięcie szlamu z części osadowej separatora; - dokładne oczyszczenie poszczególnych komór separatora (przepłukanie wnętrza komór czystą wodą i ponowne opróżnienie separatora); - sprawdzenie połączeń, usunięcie ewentualnych nieszczelności (np. za pomocą pianki uszczelniającej); - umieszczenie filtra w separatorze; - napełnienie separatora czystą wodą; - zamknięcie włazu. EKSPLOATACJA SEPARATORA K o n t r o l a s e p a r a t o r a: - oględziny pokrywy i kontrola włazu; - otwarcie włazu; - usunięcie zgromadzonych w komorze wlotowej liści, gałęzi i innych zanieczyszczeń; - wyciągnięcie filtra i sprawdzenie jego stanu - sprawdzenie ilości zgromadzonych substancji ropopochodnych i osadu; - zamknięcie włazu. - sprawdzenie ilości osadu zgromadzonego w dodatkowym osadniku oraz studzienkach przed separatorem. Jeżeli w czasie kontroli zostanie stwierdzona duża ilość zatrzymanego osadu lub substancji ropopochodnych należy przystąpić do czyszczenia separatora i/lub osadnika i/lub studzienek. C z y s z c z e n i e s e p a r a t o r a: - całkowite usunięcie substancji ropopochodnych i wody z separatora przy użyciu wozu asenizacyjnego; - wyciągnięcie filtra, ich oczyszczenie i ewentualna wymiana uszkodzonych; - usunięcie piasku i szlamu z części osadowej; - oczyszczenie i kontrola wnętrza separatora; - montaż filtra - napełnienie separatora czystą wodą; - zamknięcie włazu. 9

10 7.3. Opis projektowanego wylotu i umocnień rowu Ze względu na brak odpowiedniej infrastruktury kanalizacyjnej, dla przejęcia i bezpiecznego odprowadzenia oczyszczonych ścieków deszczowych z terenu inwestycji powstała konieczność budowy nowej kanalizacji deszczowej z wylotami do istn. rowu. Dla zrealizowania tego zamiaru zaprojektowano wykonanie dwóch typowych wylotów betonowych Ø 400 mm wykonanych zgodnie z Katalogiem Powtarzalnych Elementów Drogowych opracowanym przez Transprojekt Warszawa wraz z wykonaniem umocnień dna i skarp rowu chroniących go przed rozmywaniem. Wylot zlokalizowano w hm rowu melioracyjnego na rzędnej 99,13 m n.p.m. oraz w hm 0+22 rowu przydrożnego na rzędnej 99,25 m n.p.m. W dnie i na skarpach rowu przewidziano wykonanie umocnień w postaci materaca narzutu kamiennego grubości 20 cm w dnie rowu oraz darniny na płask z przybiciem szpilkami na warstwie ziemi urodzajnej (5 cm) na skarpach rowu. Umocnienia planuje się wykonać na długości ok. 100 mb (odcinek rowu pokazany na załączonym profilu podłużnym). w obrębie wylotów (na odcinku 3,0 m powyżej i poniżej wylotu) dno i skarpy planuje się umocnić narzutem kamiennym grubości 20 cm. Dla zabezpieczenia narzutu kamiennego przed podmywaniem na początku i na końcu umocnień planuje się wykonanie palisady drewnianej z kołków Ø 7-9 cm o długości L=0,9m. Ze względu na stan techniczny rowu planuje się jego konserwację na odcinku łącznie 200 mb (w tym 100 mb poniżej wylotu z separatora S01). Konserwacja polegać będzie na wykoszeniu dna i skarp oraz odmuleniu dna. Roboty te nie wymagają uzyskania pozwolenia wodnoprawnego, jako że służą utrzymaniu funkcji rowu Współrzędne geograficzne Dla jednoznacznego umiejscowienia wylotów z projektowanej kanalizacji deszczowej w terenie ich lokalizację określono poprzez podanie współrzędnych geograficznych środka wylotów. Wylot z separatora S01 ma współrzędne N 52 o 28 29,46 E 17 o 15 16,67 Wylot z separatora S02 ma współrzędne N 52 o 28 29,70 E 17 o 15 21,67 8. Charakterystyka wód objętych pozwoleniem wodnoprawnym Rów melioracji szczegółowej bez nazwy przecinający przebudowywany odcinek ul. Poznańskiej przepustem Ø 600 mm jest typowym rowem melioracyjnym odprowadzającym wodę z użytków rolnych. Rów ten posiada zlewnię o pow. A=2,02 10

11 km 2, długość całkowitą L c =2,01 km i stosunkowo niewielkie głębokości od ok. 0,9 1,3 m. W zasadzie poza naturalną roślinnością rów nie posiada umocnień dna i skarp. Ze względu na fakt, iż przedmiotowy rów jest ciekiem niekontrolowanym naturalne przepływy w rowie wyliczono w oparciu o wzory empiryczne Iszkowskiego. Z obliczeń ustalono iż: - przepływ średni SQ=8 l/s, - przepływ średni z niskich SNQ=3 l/s, - najwyższa wielka woda Q 4 =646 l/s Parametry rowu zapewniają bezpieczne przeprowadzenia zarówno spływów naturalnych jak i spływów naturalnych powiększonych o planowany dopływ ścieków deszczowych. 9. Ustalenia wynikające z planu gospodarowania wodami na obszarze dorzecza i warunków korzystania z wód regionu Przedmiotowa inwestycja jest zgodna z planem gospodarowania wodami na obszarze dorzecza. W zakresie warunków korzystania z wód regionu - do dzis nie uchwalono stosownego dokumentu. 10. Określenie wpływu gospodarki ściekowej na wody powierzchniowe i podziemne Wpływ odprowadzanych ścieków opadowych na odbiornik będzie różny w zależności od pory roku, intensywności opadu, długości jego trwania, itp. uwarunkowań. Wpływ ścieków na odbiornik będzie występował nie tylko w chwili trwania opadów atmosferycznych, ale również po ich zakończeniu do chwili zakończenia przepływu wody w gruncie, przy czym ze względu na duże wymiary przekroju poprzecznego rowu, jak i stosunkowo duży spadek podłużny wpływ planowanego zrzutu wód deszczowych będzie znikomy i nie wpłynie w znaczący sposób na warunki przepływu. Poziom zwierciadła wód gruntowych na przyległym terenie jest uzależnione od drenującego działania przedmiotowego rowu. Ze względu na okresowe i stosunkowo krótkotrwałe oddziaływanie planowanego zrzutu wód deszczowych nie przewiduje się żadnego wpływu na wody podziemne. Odprowadzane ścieki spełniają warunki określone w przepisach szczegółowych - Rozporządzeniu Ministra Środowiska z dnia 24 lipca 2006 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego; 11

12 Odprowadzane ścieki spełniały będą parametry wymagane obowiązującymi przepisami, w związku, z czym nie przewiduje się ich ujemnego oddziaływania na wody, grunt i środowisko gruntowo wodne. 11. Sposób postępowania w przypadku rozruchu, zatrzymania działalności bądź wystąpienia awarii, jak również rozmiar i warunki korzystania z wód oraz urządzeń wodnych w tych sytuacjach W sytuacjach takich jak rozruch, zatrzymanie działalności bądź zaprzestanie działalności nie zmienia się sposób korzystania ze środowiska, a skład i ilość odprowadzanych ścieków deszczowych nie ulega zmianie. W przypadku zaistnienia awarii na terenie zlewni kanalizacji będzie ona miała wpływ na jakość odprowadzanych ścieków tylko w czasie opadów atmosferycznych. Awarie, jakie mogą mieć wpływ na środowisko to w zasadzie tylko rozlanie się znacznych ilości olejów i benzyn lub innych zanieczyszczeń należy niezwłocznie przystąpić do zatrzymania zanieczyszczeń, za pomocą odpowiednich sorbentów i powiadomić odpowiednie służby celem ich unieszkodliwienia i usunięcia. W przypadku trwania opadów atmosferycznych należy zamknąc odpływ ścieków do odbiornika, np. poduszką sorbentową. 12. Informacje o formach ochrony przyrody W zasięgu oddziaływania zamierzonego korzystania z wód i planowanych do wykonania urządzeń wodnych nie ma żadnych form ochrony przyrody utworzonych lub ustanowionych na podstawie ustawy z dnia 16 kwietnia 2004 r. o ochronie przyrody. 12

13 13. Wniosek o udzielenie pozwolenia wodnoprawnego Na podstawie niniejszego operatu wodnoprawnego wnosi się o udzielenie dla Urzędu Miasta i Gminy w Pobiedziskach, z siedzibą przy ul. Kościuszki 4, Pobiedziska pozwolenia wodnoprawnego na odprowadzenie oczyszczonych wód opadowych do odbiornika, w następującym zakresie: A. ilość odprowadzanych ścieków: Q d = (15,7+30,6) = 46,3 m 3 /d maksymalny dobowy Q rśr = (683,5+1329,0)= 2012,5 m 3 /rok średni roczny, Q rmax = (926,0+1800,0) = 2726,0 m 3 /rok maksymalny roczny jakość odprowadzanych ścieków: S zaw.og. = 100 mg/ dm 3 S roppoch. = 15 mg/ dm 3 odbiornik ścieków rów melioracji szczegółowej bez nazwy i rów przydrożny B. C. wykonanie wylotów betonowych wraz z umocnieniami o parametrach i konstrukcji opisanych w pkt niniejszego operatu wodnoprawnego. wnioskowany okres obowiązywania pozwolenia wodnoprawnego 10 lat 13
