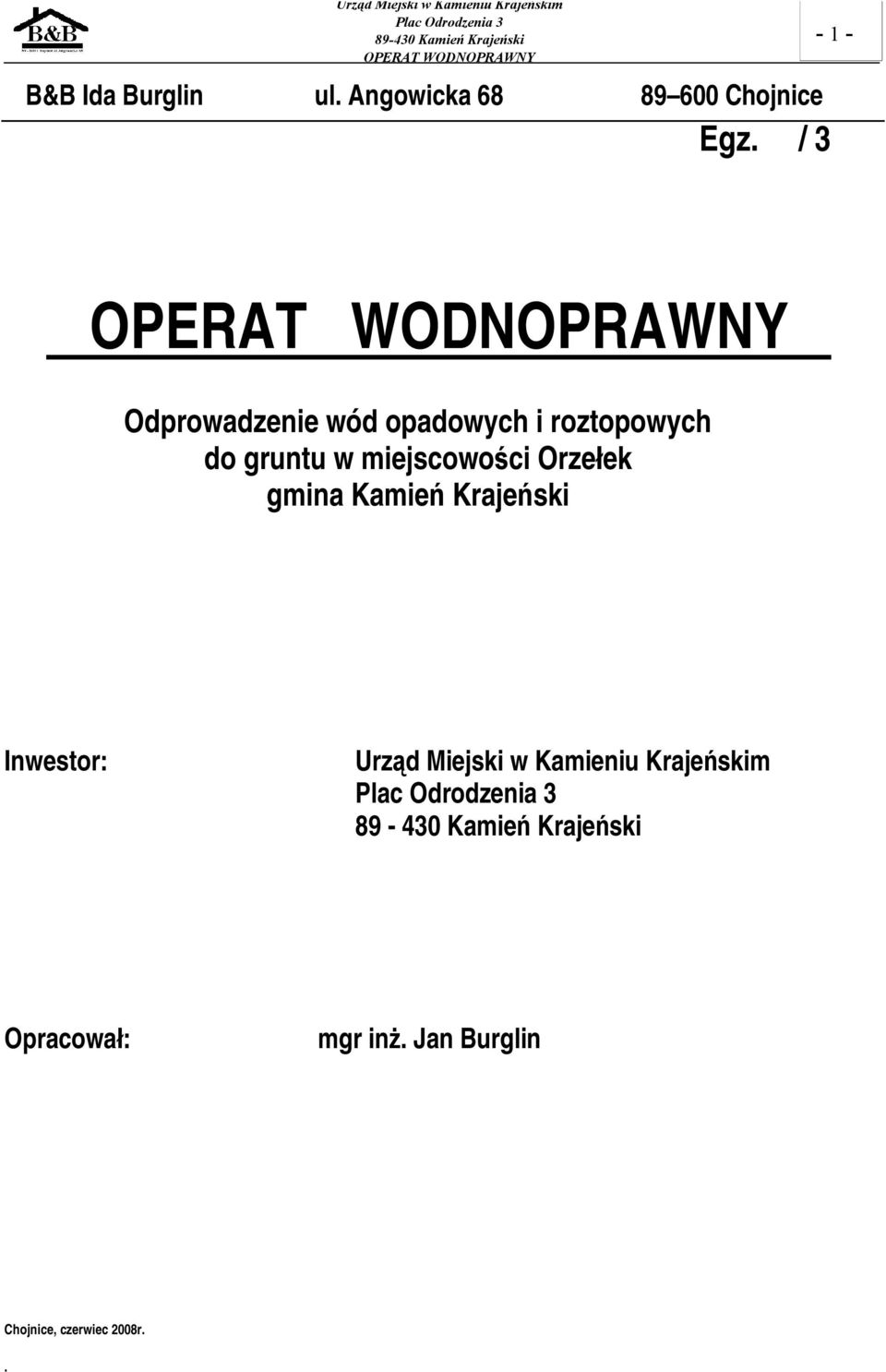

1 B&B Ida Burglin ul. Angowicka Chojnice Egz. / Odprowadzenie wód opadowych i roztopowych do gruntu w miejscowości Orzełek gmina Kamień Krajeński Inwestor: Urząd Miejski w Kamieniu Krajeńskim Kamień Krajeński Opracował: mgr inż. Jan Burglin Chojnice, czerwiec 2008r..

2 - 2 - Spis treści A Część opisowa str 3 1 Podstawa opracowania str. 3 2 Zakres opracowania str. 3 3 Zakład ubiegający się o pozwolenie wodno prawne str. 3 4 Opis rozwiązań technicznych str Lokalizacja zadania str Stan obecny str Koncepcja projektowa str Obliczenie deszczu miarodajnego str Dobór separatora i osadnika zanieczyszczeń str Dobór systemu rozsączania wód opadowych str. 5 5 Zakres i częstotliwość wykonywania analiz odprowadzanych ścieków str. 5 opadowych 6 Informacja o sposobie usuwania i zagospodarowania osadów z urządzeń podczyszczających ścieki opadowe. str. 5 7 Wpływ na środowisko str. 6 8 Stan prawny nieruchomości usytuowanych w zasięgu zamierzenia str. 6 9 Obowiązki zakładu ubiegającego się o pozwolenie wodno prawne str Zakres wniosku str. 7 Streszczenie w języku nietechnicznym str. 8 B Część graficzna str. 9 1 Projekt zagospodarowania terenu skala 1: Projekt zagospodarowania terenu skala 1:200 3 System rozsączania wód deszczowych 4 Osadnik F1500 o pojemności 3m 3 skala 1:20 5 Separator lamel owy PSW LAMELA 15/150 skala 1:20 6 Piezometr schemat C Załączniki formalno-prawne str. 15

3 A. Opis techniczny do operatu wodno-prawnego na odprowadzenie wód opadowych z rejonu ciągu komunikacyjnego o nr działek 576/6, 576/14, 576/19, 576/29, 576/34, 576/35, 576/43, 576/44, 1/24 w msc. Orzełek i Kamień Krajeński. 1. Podstawa opracowania 1.1. Projekt zagospodarowania terenu 1:1000; 1.2. Zlecenie Inwestora; 1.3. Decyzja o ustaleniu lokalizacji inwestycji celu publicznego; 1.4. Wyrys i wypis z miejscowego planu zagospodarowania przestrzennego z dnia r. (Uchwała nr XXI/255/01 RM w Kamieniu Krajeńskim z dnia r, Dz.U. WP z dnia r. nr 102, poz. 976) Uzgodnienia międzybranżowe; 1.6. Prawo wodne; 1.7. Obowiązujące normy i zarządzenia; 1.8. Pomiary uzupełniające w terenie; 1.9. Projekt budowlany: 2. Zakres opracowania Przedmiotem niniejszego opracowania jest odprowadzenie wód opadowych z rejonu dróg o nr działek 576/6, 576/14, 576/19, 576/29, 576/34, 576/35, 576/43, 576/44, 1/24 w msc. Orzełek i Kamień Krajeński do granicy opracowania miejscowego planu zagospodarowania przestrzennego. Opracowanie swoim zakresem obejmuje sieć kanalizacji deszczowej, separator substancji ropopochodnych i wylot kanalizacji deszczowej. 3. Zakład ubiegający się o pozwolenie wodno prawne Zakładem ubiegającym się o pozwolenie wodno prawne jest Urząd Miejski w Kamieniu Krajeńskim, Plac Odrodzenia 3,. 4. Opis rozwiązań technicznych 4.1 Lokalizacja zadania Opracowanie obejmuje rejon ciągu komunikacyjnego w Orzełku i w Kamieniu Krajeńskim na terenie działek ewidencyjnych nr 576/6, 576/14, 576/19, 576/29, 576/34, 576/35, 576/43, 576/44, 1/ Stan obecny W chwili obecnej w rejonie inwestycji nie występuje kanalizacja deszczowa. Teren działek obejmuje istniejący ciąg komunikacyjny, którego właścicielem jest Gmina Kamień Krajeński Obszar objęty opracowaniem jest w większości niezabudowany i zagospodarowany. W wyniku zagospodarowania terenu przewiduje się wystąpienie elementów zabudowy miejskiej budynków mieszkalnych, zabudowy mieszkaniowej letniskowej, terenu zieleni urządzonej, terenu komunikacji publicznej. Obszar inwestycji nie jest pokryty szatą roślinną i nie jest objęty szczególną ochroną w ramach programu NATURA Teren inwestycji jest wyłączony z produkcji rolnej i leśnej. Obecnie wody opadowe odprowadzane są w sposób niezorganizowany i w większości wsiąkają w grunt. 4.3 Koncepcja projektowa Na terenie działek 576/6, 576/14, 576/19, 576/29, 576/34, 576/35, 576/43, 576/44, 1/24 projektuje się kanalizację deszczową. Wykonana zostanie z rur kielichowych z PVC o średnicach od φ200 do φ400 mm. Wody deszczowe i roztopowe będą oczyszczone w separatorze lamelowym PSW Lamela o wielkości Qn/Qmax 15/150 z osadnikiem o - 3 -

4 - 4 - pojemności czynnej 3,5 m 3. Układ separujący zamontowany zostanie na terenie działki 576/14. Oczyszczone wody deszczowe zrzucane będą do gruntu poprzez zespół studni chłonnych Układ technologiczny projektowanych urządzeń oczyszczających : kanał dopływowy osadnik kanał łączący separator kanał łączący studzienka rewizyjna kontrolna kanał łączący skrzynki rozsączające 4.4 Obliczenie deszczu miarodajnego Natężenie deszczu dla deszczu przypadającego raz na 5 lat q = 1,08 3 H 2 C C = 5 t = 15 min czas trwania deszczu q = 1, = 138,51 dm 3 / s ha gdzie: q natężenie deszczu miarodajnego, [dm 3 / s ha] C częstotliwość wystąpienia deszczu, [lata] t czas trwania deszczu miarodajnego, [min] t = 15 min Dla terenu ulic objętych opracowaniem i przyległego terenu przyjęto : Powierzchnię zlewni (tereny przyległe niezabudowane, drogi) F [ha] 1,18 w tym: teren przyległy 0,58 w tym: drogi 0,60 Powierzchnię zlewni zredukowaną: F zred [ha] 0,944 teren przyległy 0,424 drogi 0,60 Współczynnik spływu: ψ 0,8 Przepływ wód opadowych podlegających podczyszczeniu: Q =ψ q F, [dm 3 / s ] Q = 0,80 138,51 1,18 = 130,75 dm 3 / s Q maxh = 117,67 m 3 /h Q śrd = 335,35 m 3 /d Miarodajny przepływ wód opadowych określający parametry oczyszczania ścieków deszczowych przyjęto na podstawie Rozporządzenia Ministra Środowiska z dnia 24 lipca 2006r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego przy natężeniu odpływu 15 dm 3 /s ha wynosi : Q = 0, ,18 = 14,16 dm 3 /s

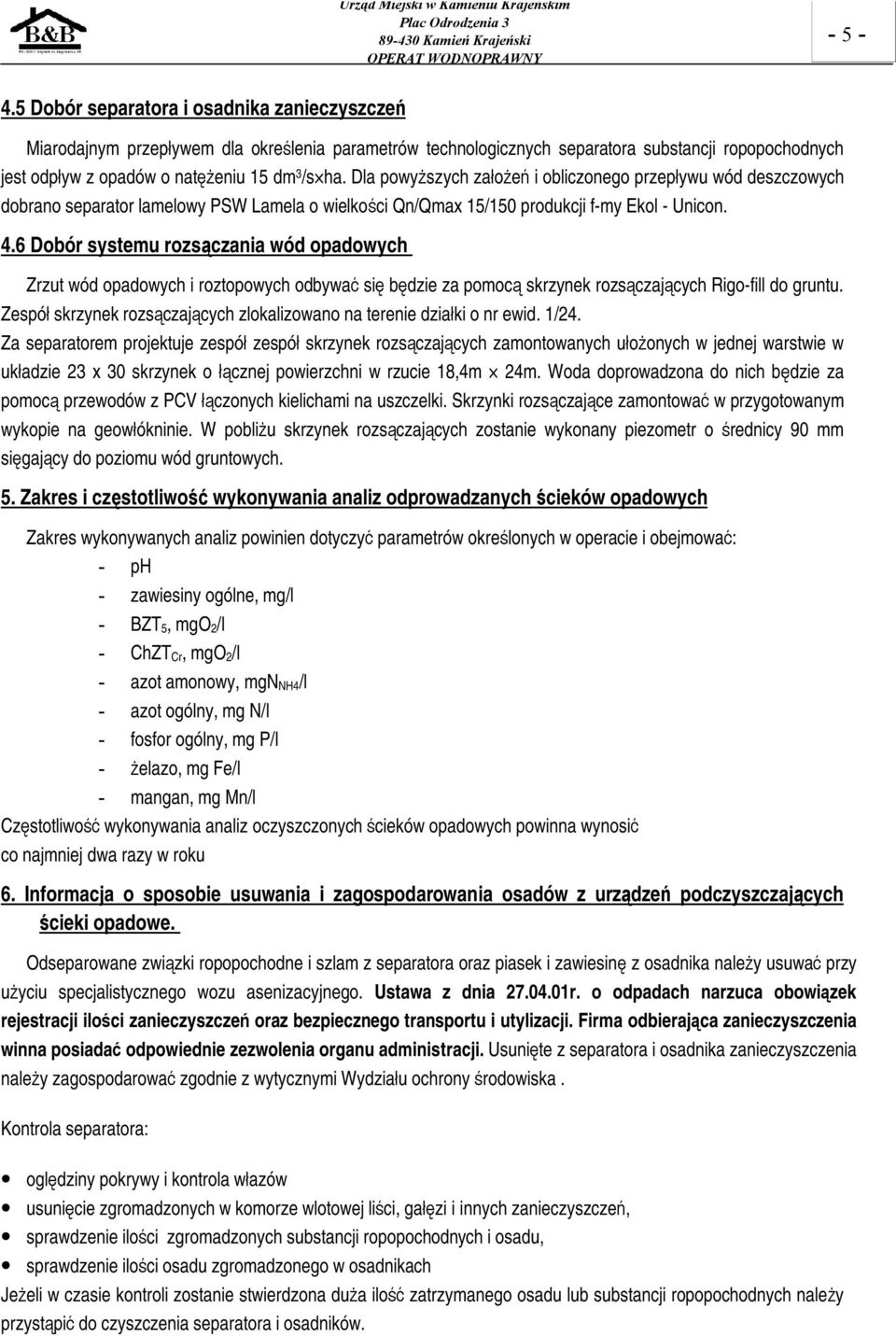

5 Dobór separatora i osadnika zanieczyszczeń Miarodajnym przepływem dla określenia parametrów technologicznych separatora substancji ropopochodnych jest odpływ z opadów o natężeniu 15 dm 3 /s ha. Dla powyższych założeń i obliczonego przepływu wód deszczowych dobrano separator lamelowy PSW Lamela o wielkości Qn/Qmax 15/150 produkcji f-my Ekol - Unicon. 4.6 Dobór systemu rozsączania wód opadowych Zrzut wód opadowych i roztopowych odbywać się będzie za pomocą skrzynek rozsączających Rigo-fill do gruntu. Zespół skrzynek rozsączających zlokalizowano na terenie działki o nr ewid. 1/24. Za separatorem projektuje zespół zespół skrzynek rozsączających zamontowanych ułożonych w jednej warstwie w układzie 23 x 30 skrzynek o łącznej powierzchni w rzucie 18,4m 24m. Woda doprowadzona do nich będzie za pomocą przewodów z PCV łączonych kielichami na uszczelki. Skrzynki rozsączające zamontować w przygotowanym wykopie na geowłókninie. W pobliżu skrzynek rozsączających zostanie wykonany piezometr o średnicy 90 mm sięgający do poziomu wód gruntowych. 5. Zakres i częstotliwość wykonywania analiz odprowadzanych ścieków opadowych Zakres wykonywanych analiz powinien dotyczyć parametrów określonych w operacie i obejmować: - ph - zawiesiny ogólne, mg/l - BZT 5, mgo 2/l - ChZT Cr, mgo 2/l - azot amonowy, mgn NH4/l - azot ogólny, mg N/l - fosfor ogólny, mg P/l - żelazo, mg Fe/l - mangan, mg Mn/l Częstotliwość wykonywania analiz oczyszczonych ścieków opadowych powinna wynosić co najmniej dwa razy w roku 6. Informacja o sposobie usuwania i zagospodarowania osadów z urządzeń podczyszczających ścieki opadowe. Odseparowane związki ropopochodne i szlam z separatora oraz piasek i zawiesinę z osadnika należy usuwać przy użyciu specjalistycznego wozu asenizacyjnego. Ustawa z dnia r. o odpadach narzuca obowiązek rejestracji ilości zanieczyszczeń oraz bezpiecznego transportu i utylizacji. Firma odbierająca zanieczyszczenia winna posiadać odpowiednie zezwolenia organu administracji. Usunięte z separatora i osadnika zanieczyszczenia należy zagospodarować zgodnie z wytycznymi Wydziału ochrony środowiska. Kontrola separatora: oględziny pokrywy i kontrola włazów usunięcie zgromadzonych w komorze wlotowej liści, gałęzi i innych zanieczyszczeń, sprawdzenie ilości zgromadzonych substancji ropopochodnych i osadu, sprawdzenie ilości osadu zgromadzonego w osadnikach Jeżeli w czasie kontroli zostanie stwierdzona duża ilość zatrzymanego osadu lub substancji ropopochodnych należy przystąpić do czyszczenia separatora i osadników.

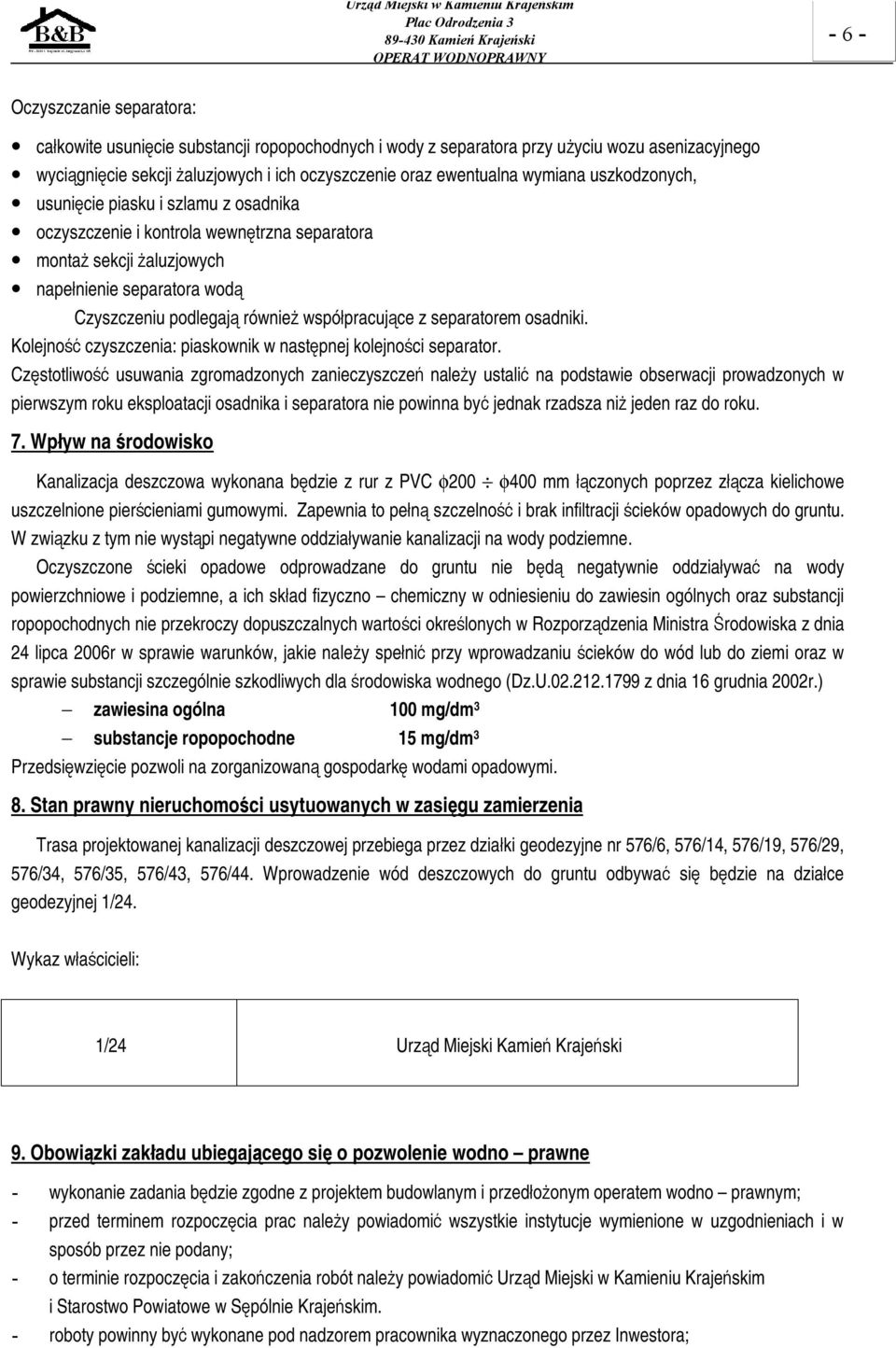

6 - 6 - Oczyszczanie separatora: całkowite usunięcie substancji ropopochodnych i wody z separatora przy użyciu wozu asenizacyjnego wyciągnięcie sekcji żaluzjowych i ich oczyszczenie oraz ewentualna wymiana uszkodzonych, usunięcie piasku i szlamu z osadnika oczyszczenie i kontrola wewnętrzna separatora montaż sekcji żaluzjowych napełnienie separatora wodą Czyszczeniu podlegają również współpracujące z separatorem osadniki. Kolejność czyszczenia: piaskownik w następnej kolejności separator. Częstotliwość usuwania zgromadzonych zanieczyszczeń należy ustalić na podstawie obserwacji prowadzonych w pierwszym roku eksploatacji osadnika i separatora nie powinna być jednak rzadsza niż jeden raz do roku. 7. Wpływ na środowisko Kanalizacja deszczowa wykonana będzie z rur z PVC φ200 φ400 mm łączonych poprzez złącza kielichowe uszczelnione pierścieniami gumowymi. Zapewnia to pełną szczelność i brak infiltracji ścieków opadowych do gruntu. W związku z tym nie wystąpi negatywne oddziaływanie kanalizacji na wody podziemne. Oczyszczone ścieki opadowe odprowadzane do gruntu nie będą negatywnie oddziaływać na wody powierzchniowe i podziemne, a ich skład fizyczno chemiczny w odniesieniu do zawiesin ogólnych oraz substancji ropopochodnych nie przekroczy dopuszczalnych wartości określonych w Rozporządzenia Ministra Środowiska z dnia 24 lipca 2006r w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz.U z dnia 16 grudnia 2002r.) zawiesina ogólna 100 mg/dm 3 substancje ropopochodne 15 mg/dm 3 Przedsięwzięcie pozwoli na zorganizowaną gospodarkę wodami opadowymi. 8. Stan prawny nieruchomości usytuowanych w zasięgu zamierzenia Trasa projektowanej kanalizacji deszczowej przebiega przez działki geodezyjne nr 576/6, 576/14, 576/19, 576/29, 576/34, 576/35, 576/43, 576/44. Wprowadzenie wód deszczowych do gruntu odbywać się będzie na działce geodezyjnej 1/24. Wykaz właścicieli: 1/24 Urząd Miejski Kamień Krajeński 9. Obowiązki zakładu ubiegającego się o pozwolenie wodno prawne - wykonanie zadania będzie zgodne z projektem budowlanym i przedłożonym operatem wodno prawnym; - przed terminem rozpoczęcia prac należy powiadomić wszystkie instytucje wymienione w uzgodnieniach i w sposób przez nie podany; - o terminie rozpoczęcia i zakończenia robót należy powiadomić Urząd Miejski w Kamieniu Krajeńskim i Starostwo Powiatowe w Sępólnie Krajeńskim. - roboty powinny być wykonane pod nadzorem pracownika wyznaczonego przez Inwestora;

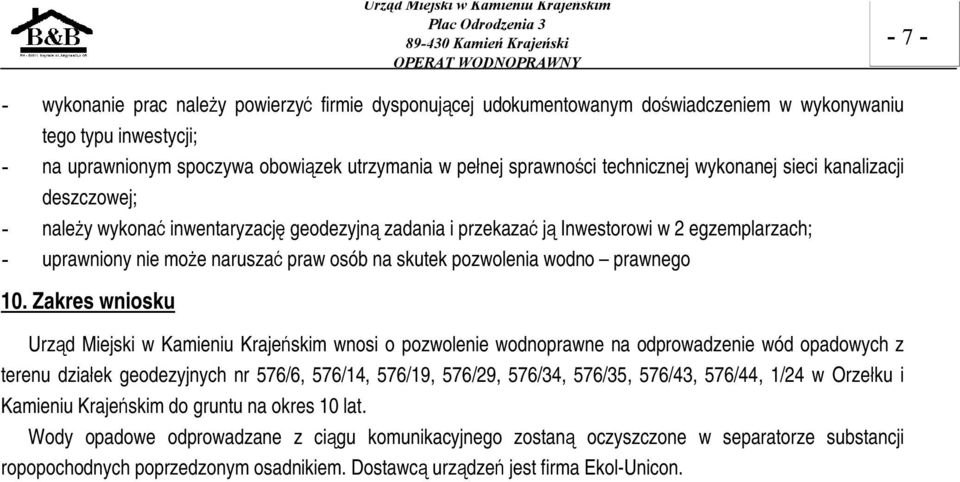

7 wykonanie prac należy powierzyć firmie dysponującej udokumentowanym doświadczeniem w wykonywaniu tego typu inwestycji; - na uprawnionym spoczywa obowiązek utrzymania w pełnej sprawności technicznej wykonanej sieci kanalizacji deszczowej; - należy wykonać inwentaryzację geodezyjną zadania i przekazać ją Inwestorowi w 2 egzemplarzach; - uprawniony nie może naruszać praw osób na skutek pozwolenia wodno prawnego 10. Zakres wniosku Urząd Miejski w Kamieniu Krajeńskim wnosi o pozwolenie wodnoprawne na odprowadzenie wód opadowych z terenu działek geodezyjnych nr 576/6, 576/14, 576/19, 576/29, 576/34, 576/35, 576/43, 576/44, 1/24 w Orzełku i Kamieniu Krajeńskim do gruntu na okres 10 lat. Wody opadowe odprowadzane z ciągu komunikacyjnego zostaną oczyszczone w separatorze substancji ropopochodnych poprzedzonym osadnikiem. Dostawcą urządzeń jest firma Ekol-Unicon.

8 - 8 - Streszczenie w języku nietechnicznym Tematem opracowania jest odprowadzenie wód deszczowych z ciągów komunikacyjnych w miejscowościach Orzełek i Kamień Krajeński. Teren objęty inwestycją jest terenem przeznaczonym pod zabudowę mieszkalną. Obecnie teren w większości niezabudowany i niezagospodarowany i nie zachodzi konieczność odwodnienia powierzchniowego. W związku z przeznaczeniem terenu pod zabudowę mieszkaniową zaprojektowano kolektor deszczowy, odprowadzający wody opadowe i roztopowe z ciągów komunikacyjnych. Trasa kolektora przebiega w planowanych ciągach komunikacyjnych. Wody opadowe i roztopowe zostaną podczyszczone w osadniku oraz następnie w separatorze z substancji ropopochodnych. Zrzut do wód deszczowych do gruntu odbywać się będzie poprzez system rozsączający wody deszczowe zbudowany ze skrzynek rozsączających Rigofill. Projektowana kanalizacja deszczowa pozwoli na zorganizowane odprowadzenie wód opadowych i roztopowych. Odprowadzanie podczyszczonych wód deszczowych i roztopowych do gruntu nie będzie miało negatywnego wpływu na wody podziemne oraz powierzchniowe ze względu na wysoką jakość zastosowanych materiałów jak też profesjonalny montaż.

9 - 9 - B. Część graficzna

10 C. Załączniki formalno-prawne
