1 SPIS TREŚCI I. CZĘŚĆ OPISOWA Podstawa opracowania Przedmiot i cel opracowania Zakres opracowania Opis stanu istniejącego II. CZĘŚĆ PROJEKTOWA Obliczenia przepływów w cieku Gumieniec w przekrojach charakterystycznych Parametry eksploatacyjne cieku Gumieniec po zakończonych pracach konserwacyjnych Technologia wykonania konserwacji cieku Zalecenia przyszłościowe dotyczące konserwacji Kosztorys wskaźnikowy wykonania robót... 5 III. INWENTARYZACJA FOTOGRAFICZNA. IV. CZĘŚĆ RYSUNKOWA. Rys. nr 1 Mapa poglądowa skala 1: Rys. nr 2 5 Plan sytuacyjny skala 1:1 000 Rys. nr 6 9 Profil podłużny skala 1:100/1 000 Rys. nr 10 Inwentaryzacja sieci wodnomelioracyjnej skala 1:

2 I. CZĘŚĆ OPISOWA. 1. Podstawa opracowania. Opracowanie wykonano na zlecenie Gminy Kołbaskowo. W opracowaniu wykorzystano następujące materiały: Archiwalne mapy melioracyjne w skali 1:5 000, Podkład geodezyjny w skali 1:1 000, Koncepcja programowo przestrzenna odprowadzenia wód opadowych i roztopowych ze zlewni rzeki Bukowej wraz z określeniem sposobów ochrony przed powodzią terenów gminy Dobra, Kołbaskowo i Szczecin leżących w zlewni rzeki Bukowej, Wizja lokalna w terenie, Odpowiednie normy, rozporządzenia oraz literatura przedmiotowa. 2. Przedmiot i cel opracowania. Przedmiotem opracowania jest projekt wykonawczy konserwacji cieku Gumieniec na odcinku od km do km 6+186,7 mająca na celu poprawę stanu technicznego cieku umożliwiającą prawidłowy odpływ wody. 3. Zakres opracowania. Zakres niniejszego opracowania obejmuje: odmulenie dna Strumienia Gumieniec warstwą średnio do 30cm na odcinku 5367,7m, oczyszczenie z namułów istniejących przepustów 585,0m, rozplantowanie urobku na skarpach i przy krawędzi rowu 1774,3m 3, wykoszenie porostów z dna i skarp cieku (12m2 na mb cieku) ,4m 2. obsiew skarp mieszanką traw ,4m 2, wycinka drzew do 10lat 10szt/100mb, wycinka krzaków - 100m 2 /100mb wygrabienie dna i skarp cieku (12m 2 na mb cieku) ,4m 2. naprawa przyczółków przepustów z darniny na mur 14sztx2x0,5 = 14szt usunięcie śmieci z terenu prowadzonych robót z wywózką na składowisko odpadów. 2

3 4. Opis stanu istniejącego. Podczas wizji lokalnej stwierdzono, że obecny stan techniczny opracowywanego odcinka strumienia należy określić jako technicznie niedostateczny. Na całej długości swojego biegu skarpy cieku są pokryte porostami. Na dnie zalega warstwa namułów organicznych utrudniająca w wielu miejscach przepływ wody. Na trasie zlokalizowano szereg zatorów z gałęzi dodatkowo potęgujących niedrożność strumienia. II. CZĘŚĆ PROJEKTOWA. 5. Obliczenia przepływów w cieku Gumieniec w przekrojach charakterystycznych Km Q 10 Q 20 Q 50 Q 100 = 3,644 [m 3 /s] = 3,109 [m 3 /s] = 2,318 [m 3 /s] =1,101 [m 3 /s] SNQ= 0,020 [m 3 /s] Q śr = 0,055 [m 3 /s] Km Q 10 Q 20 Q 50 Q 100 = 2,804 [m 3 /s] = 2,392 [m 3 /s] = 1,784 [m 3 /s] =0,847 [m 3 /s] SNQ= 0,011 [m 3 /s] Q śr = 0,031 [m 3 /s] Na podstawie koncepcji programowo przestrzennej odprowadzenia wód opadowych i roztopowych ze zlewni rzeki Bukowej. 6. Parametry eksploatacyjne cieku Gumieniec po zakończonych pracach konserwacyjnych Parametry regulacyjne cieku: Km do

4 szerokość dna b = 1,20m nachylenie skarp n = 1:1,5 spadek dna i = 0,5-7,3 Km do 6+186,7 szerokość dna b = 1,00m nachylenie skarp n = 1:1,5 spadek dna i = 0,3-3,2 W ramach robót ziemnych w przypadku strumienia Gumieniec zakłada się, likwidację lokalnych przewężeń i zamulisk, przywrócenie prawidłowych parametrów przekroju poprzecznego, nadanie jednolitego spadku podłużnego. Na skarpach oraz na koronie skarpy pasem 5,0m projektuje się obsiew mieszanką traw na 5cm warstwie ziemi urodzajnej. 7. Technologia wykonania konserwacji cieku wykoszenie skarp wraz z wygrabieniem, wykoszenie dna wraz z wygrabieniem, wycinka i karczunek zakrzaczeń, usunięcie zatorów z koryta cieku, mechaniczne i ręczne odmulenie dna cieku, odmulenie przepustów rurowych. uzupełnienie ubytków w skarpach urobkiem z prac odmuleniowych, usunięcie śmieci z terenu robót. 8. Zalecenia przyszłościowe dotyczące konserwacji Aby zachować przedmiotowy ciek w sprawności technicznej należy go corocznie poddawać zabiegom konserwacyjnym. Osiągnąć to można poprzez: Dwukrotne w ciągu roku wykoszenie skarp. Pierwsza konserwacja na wiosnę po spłynięciu wód roztopowych na przełomie miesięcy marzec kwiecień, druga po zakończeniu prac polowych w miesiącach październik listopad. Usunięcie organicznego namuły z dna cieku przynajmniej raz na dwa lata, wraz z rozplanowaniem urobku wzdłuż brzegów. Ewentualne uzupełnienie ubytków w skarpach cieku. W razie potrzeby wykarczowanie krzaków i usunięcie wiatrołomów z koryt. W razie potrzeby udrożnienie przepustów rurowych. 4

5 III. INWENTARYZACJA FOTOGRAFICZNA. Zdjęcia w charakterystycznych miejscach cieku Gumieniec. Zdjęcie nr 1 km Zdjęcie nr 2 5

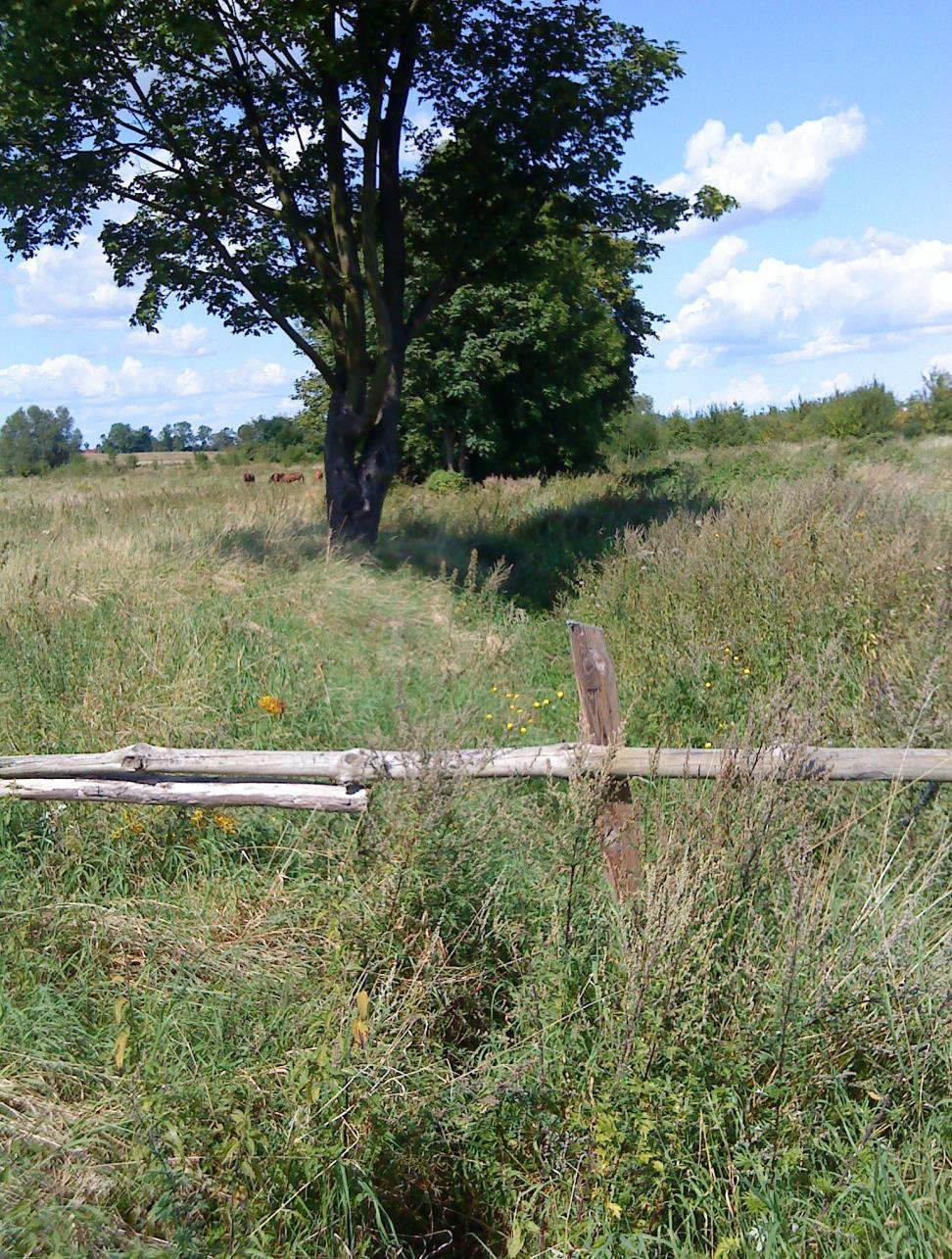

6 Zdjęcie nr 3 6

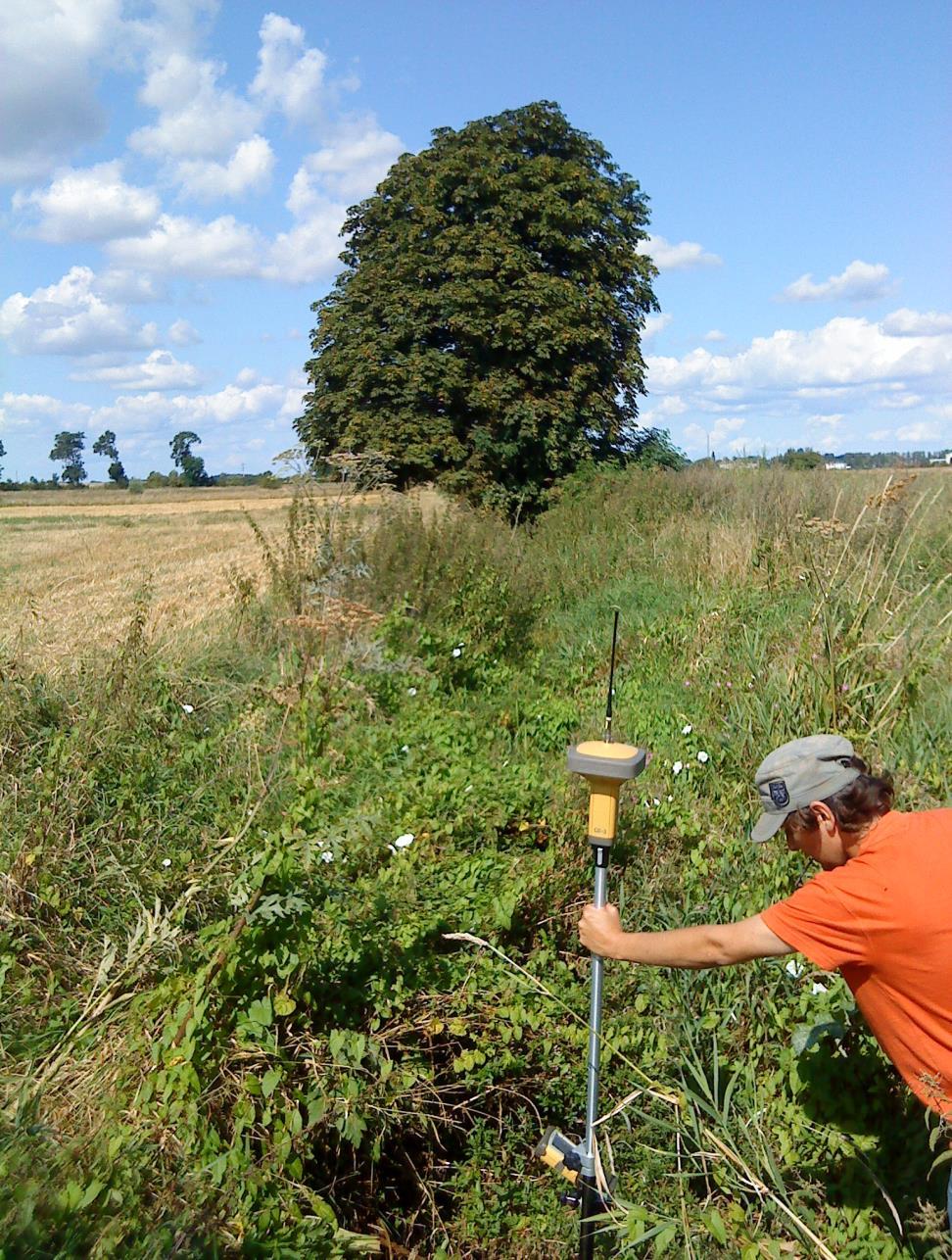

7 Zdjęcie nr 4 7

8 Zdjęcie nr 5 Zdjęcie nr 6 8

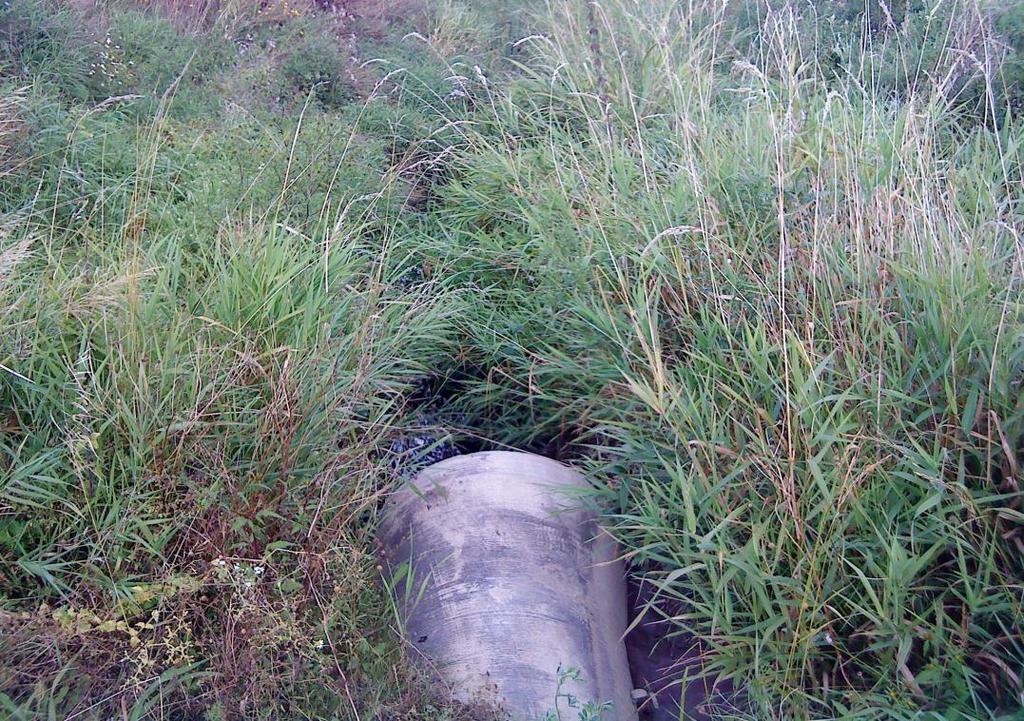

9 Zdjęcie nr 7 Zdjęcie nr 8 9
