1 PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH OŚWIETLENIE EWAKUACYJNE INWESTYCJA : DOSTOSOWANIE BUDYNKU CENTRUM INFORMATYKI STATYSTYCZNEJ W RADOMIU UL. PLANTY 39/45, DZ. NR EWID. 87/30. DO WYMOGÓW OCHRONY PRZECIWPOŻAROWEJ INWESTOR : CENTRUM INFORMATYKI STATYSTYCZNEJ W WARSZAWIE WARSZAWA, AL. NIEPODLEGŁOŚCI 208 PROJEKTANT: techn. elektr. Krzysztof Krawczyk upr. bud. nr GP-III-7342/10/93 SPRAWDZAJĄCY: mgr inż. Artur Metlerski upr.bud. nr GP-III-7342/73/91 GRUDZIEŃ 2014 R.

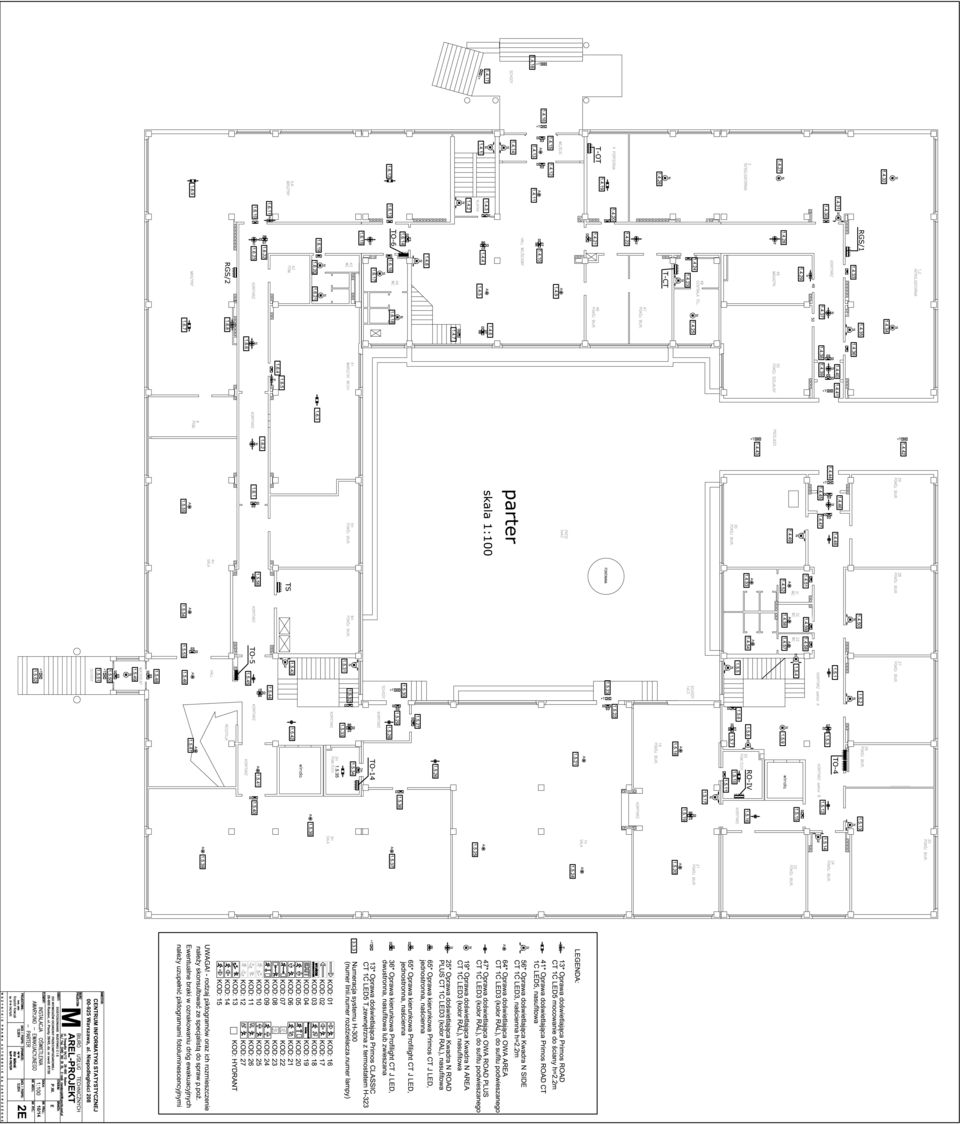

2 ZAWARTOŚĆ OPRACOWANIA : Strona tytułowa Zawartość opracowania Oświadczenie projektanta i sprawdzającego Kserokopia uprawnień projektanta I sprawdzającego Część opisowa Rysunki 1. Rzut sutereny - oświetlenie awaryjno-ewakuacyjne rys. nr 1E 2. Rzut parteru - oświetlenie awaryjno-ewakuacyjne rys. nr 2E 3. Rzut I piętra - oświetlenie awaryjno-ewakuacyjne rys. nr 3E 4. Rzut II piętra - oświetlenie awaryjno-ewakuacyjne rys. nr 4E 5. Schemat ideowy systemu H-300 PC rys. nr 5E TOM II Obliczenia, Załączniki, Karty katalogowe, "MAREL - PROJEKT" s.c.biuro Usług Technicznych Radom ul. Traugutta 54/12

3 OŚWIADCZENIE Zgodnie z art.20 ust.4 - Prawa Budowlanego (Dz. Nr 243 z 2010 r poz z późniejszymi zmianami) oświadczamy jako projektant / sprawdzający, że projekt wykonawczy: DOSTOSOWANIE BUDYNKU CENTRUM INFORMATYKI STATYSTYCZNEJ W RADOMIU UL. PLANTY 39/45, DZ. NR EWID. 87/30. DO WYMOGÓW OCHRONY PRZECIWPOŻAROWEJ INSTALACJE ELEKTRYCZNE OŚWIETLENIE EWAKUACYJNE dla Inwestora : CENTRUM INFORMATYKI STATYSTYCZNEJ W WARSZAWIE WARSZAWA, AL. NIEPODLEGŁOŚCI 208 sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT: techn. elektr. Krzysztof Krawczyk upr. bud. nr GP-III-7342/10/93 SPRAWDZAJĄCY: mgr inż. Artur Metlerski upr.bud. nr GP-III-7342/73/91 "MAREL - PROJEKT" s.c.biuro Usług Technicznych Radom ul. Traugutta 54/12

4 "MAREL - PROJEKT" s.c.biuro Usług Technicznych Radom ul. Traugutta 54/12

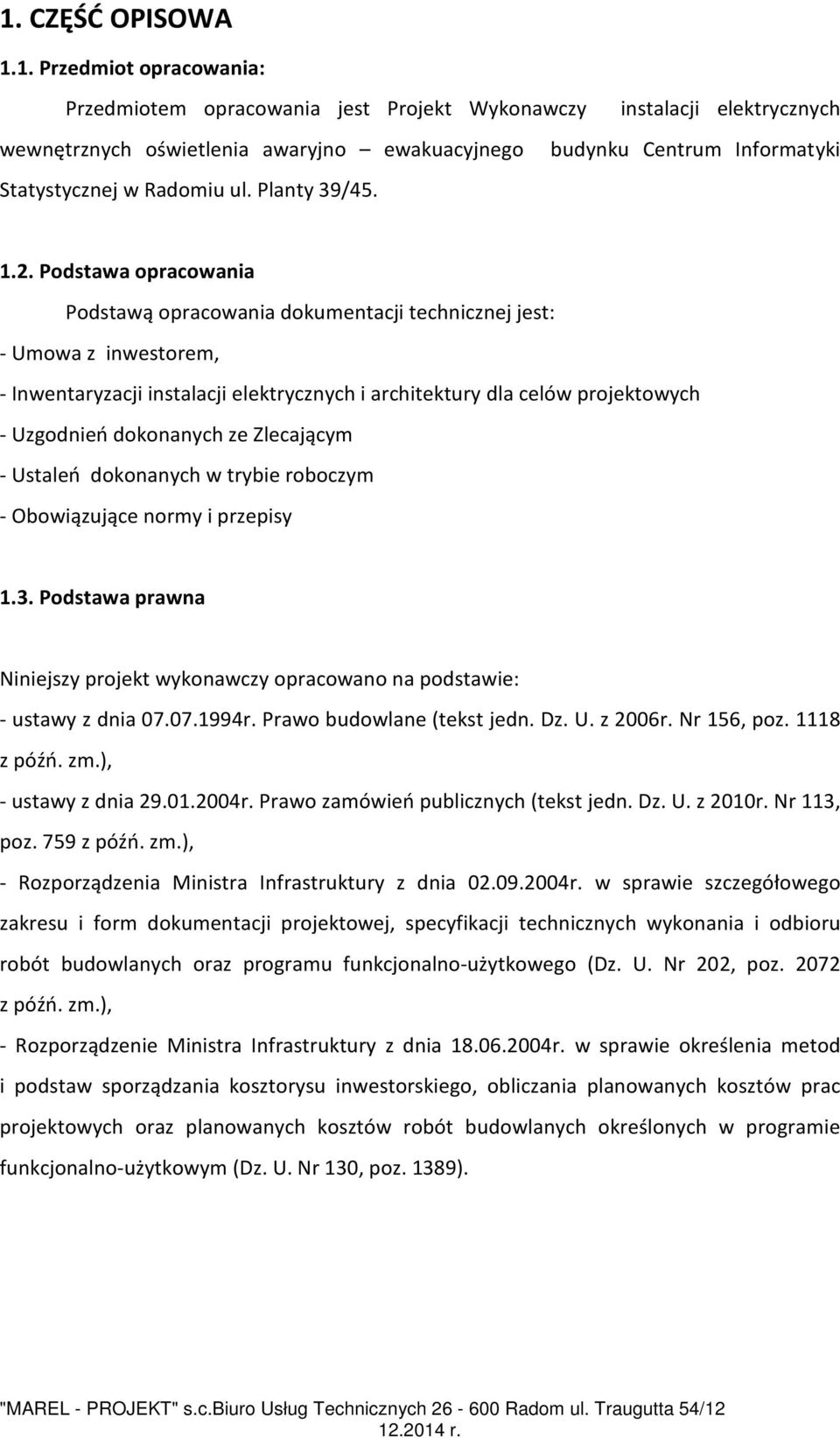

8 1. CZĘŚĆ OPISOWA 1.1. Przedmiot opracowania: Przedmiotem opracowania jest Projekt Wykonawczy instalacji elektrycznych wewnętrznych oświetlenia awaryjno ewakuacyjnego budynku Centrum Informatyki Statystycznej w Radomiu ul. Planty 39/ Podstawa opracowania Podstawą opracowania dokumentacji technicznej jest: - Umowa z inwestorem, - Inwentaryzacji instalacji elektrycznych i architektury dla celów projektowych - Uzgodnień dokonanych ze Zlecającym - Ustaleń dokonanych w trybie roboczym - Obowiązujące normy i przepisy 1.3. Podstawa prawna Niniejszy projekt wykonawczy opracowano na podstawie: - ustawy z dnia r. Prawo budowlane (tekst jedn. Dz. U. z 2006r. Nr 156, poz z późń. zm.), - ustawy z dnia r. Prawo zamówień publicznych (tekst jedn. Dz. U. z 2010r. Nr 113, poz. 759 z późń. zm.), - Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i form dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202, poz z późń. zm.), - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz. U. Nr 130, poz. 1389). "MAREL - PROJEKT" s.c.biuro Usług Technicznych Radom ul. Traugutta 54/12

9 1.4. Stan istniejący i zakres opracowania W budynku CIS Radom prowadzone będą prace związane z poprawą bezpieczeństwa pożarowego. Jednym z tych elementów jest oświetlenie ewakuacyjne. Istniejący budynek, na części dróg komunikacyjnych posiada takie oświetlenie jednak jest ono w złym stanie technicznym i nie spełnia aktualnie obowiązujących norm. Przedmiotem niniejszego opracowania jest zaprojektowanie oświetlenia ewakuacyjnego w całym budynku które spełni aktualne wymogi stawiane oświetleniu ewakuacyjnemu Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest opracowanie projektu oświetlenia awaryjnoewakuacyjnego w budynku Centrum Informatyki Statystycznej w Radomiu ul. Planty 39/45. Oświetlenie awaryjne ewakuacyjne przeznaczone do zabudowania w budynku ma umożliwić łatwe i pewne opuszczenie budynku w czasie zaniku napięcia oświetlenia podstawowego, gdyby zaistniała potrzeba ewakuacji. Oświetlenie to ma również zagwarantować bezpieczeństwo w przypadku zaniku napięcia na obwodach lokalnych z powodu awarii zasilania oświetlenia podstawowego. Oświetlenia musi spełniać wymagania przepisów obowiązujących w tym zakresie. Oświetlenie ma być wyposażone w oprawy oświetlenia awaryjnego spełniające warunki: - zasilanie indywidualne napięciem 230V~ /50 Hz, w którym każda oprawa posiada własną baterię bezobsługową - powinny posiadać budowę o stopniu ochrony IP stosownej do warunków, kontrolowane przez wewnętrzny układ testujący Oświetlenie ewakuacyjne musi działać przez co najmniej godzinę. Natężenia oświetlenia ewakuacyjnego w osi drogi ewakuacyjnej nie może być niższe niż 1lx. W projekcie przyjęto oprawy oświetleniowe firmy Hybryd. Uzupełnienie o instalację oświetlenia awaryjnego pozwoli na spełnienie przez Zlecającego wymogów obowiązujących przepisów prawa obowiązujących w tym zakresie: - Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. Nr 109 poz.719) mówiące, że instalacje oświetlenia awaryjnego są urządzeniami przeciwpożarowymi (Roz.1 2 ust.9). Zgodnie z tym rozporządzeniem wszystkie urządzenia przeciwpożarowe powinny być poddawane przeglądom technicznym i czynnościom konserwacyjnym nie rzadziej niż raz w roku (Roz.1 3 ust. 3) i muszą spełniać wymagania Polskich Norm (Roz.1 3 ust.2) "MAREL - PROJEKT" s.c.biuro Usług Technicznych Radom ul. Traugutta 54/12

10 - Rozporządzenia Ministra Infrastruktury z dnia 12 marca 2009 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie 181 pkt. 7 - Oświetlenie awaryjne należy wykonywać zgodnie z Polskimi Normami dotyczącymi wymagań w tym zakresie, oraz 181 pkt 5 - oświetlenie awaryjne powinno działać, przez co najmniej 1 godzinę od zaniku oświetlenia podstawowego Wymagania szczegółowe Wymagania dla projektowanej instalacji awaryjnego oświetlenia ewakuacyjnego (oświetlenie dróg ewakuacyjnych, strefy otwartej, strefy wysokiego ryzyka). dla CIS Zakład w Radomiu stawiane przez Inwestora 1. Instalacja awaryjnego oświetlenia ewakuacyjnego w Systemie Centralnego Monitorowania, który umożliwi: Wykonywanie automatycznych i ręcznych testów wszystkich komponentów zainstalowanych w systemie. Rejestrację wyników testów. Generowanie alarmów w przypadku stwierdzenia nieprawidłowości. Zapis wyników testów w pamięci zewnętrznej PenDrive. Automatyczne sterowanie lampami w systemie adresowania grupowego. Sterowanie lampami z grupy przeciwpożarowej. Sterowanie oświetleniem nocnym. Wizualizacja łatwe lokalizowanie lamp na obiekcie. 2. Oprawy oświetleniowe typu LED. Dokumentacja projektowo-kosztorysowa powinna zawierać: - rozmieszczenie opraw awaryjnych-ewakuacyjnych obejmujące wskazanie dróg ewakuacji oraz doświetlenia drogi ewakuacyjnej - całość opracowania powinna zawierać: rozmieszczenie opraw awaryjnych-ewakuacyjnych część opisową wraz z kartami katalogowymi, oraz certyfikatami - 3 egz. - 3 egz. "MAREL - PROJEKT" s.c.biuro Usług Technicznych Radom ul. Traugutta 54/12

11 1.7. Opis ogólny stanu istniejącego oraz projektowanego Projektuje się oświetlenie awaryjne-ewakuacyjne w systemie-300 PC. Budynek obsługiwany będzie przez centralę PC-3 /komputer z oprogramowaniem + interfejs H-302IN / - oraz rozdzielacze H-302 R zlokalizowane w pomieszczeniu wskazanym przez Inwestora podczas realizacji zadania. Wszystkie oprawy doświetlające pracują w trybie na ciemno, a oprawy z piktogramami są oprawami pracującymi na jasno. Obwody oświetlenia awaryjnego należy wpiąć pod zabezpieczenia odpowiadających im obwodów oświetlenia podstawowego. Pozwala to na uruchomienie oświetlenia awaryjnego w przypadku zaniku napięcia oświetlenia podstawowego oraz w przypadku uszkodzeń obwodów lokalnych zgodnie z normą PN-EN 50172, pkt. 4,1. Centralka PC-3 łączy się z poszczególnymi rozdzielaczami oznaczonymi na podkładach w topologii szeregowej (zgodnie z instrukcją podłączania). Szczegóły dotyczące sposobu montażu opraw określono na podkładach oraz w instrukcjach i kartach katalogowych Zestawienie proponowanych opraw i urządzeń 1) Oprawa doświetlająca Primos ROAD CT 1C LED5 mocowanie do ściany h=2.2m 13szt 2) Oprawa doświetlająca Primos ROAD CT 1C LED5, nasufitowa 41szt 3) Oprawa doświetlająca Kwadra N SIDE CT 1C LED3, naścienna h=2.2m 56 szt 4) Oprawa doświetlająca OWA AREA CT 1C LED3 do sufitu podwieszanego 64szt 5) Oprawa doświetlająca OWA ROAD PLUS CT 1C LED3 do sufitu podwieszanego 47szt 6) Oprawa doświetlająca Kwadra N AREA CT 1C LED3 nasufitowa 19szt 7) Oprawa doświetlająca Kwadra N ROAD PLUS CT 1C LED3, nasufitowa 25szt 8) Oprawa kierunkowa Primos CT J LED, jednostronna, naścienna 65 szt 9) Oprawa kierunkowa Profilight CT J LED, jednostronna, naścienna 65szt 10) Oprawa kierunkowa Profilight CT J LED, dwustronna, nasufitowa lub zwieszana 36szt 11) Oprawa doświetlająca Primos CLASSIC CT 1C LED5 T,zewnętrzna z termostatem H szt 12) Rozdzielacz H-302R 10szt 13) Central PC-3 czyli komputer wraz z oprogramowaniem i interfejsem H-303 INT 1szt "MAREL - PROJEKT" s.c.biuro Usług Technicznych Radom ul. Traugutta 54/12

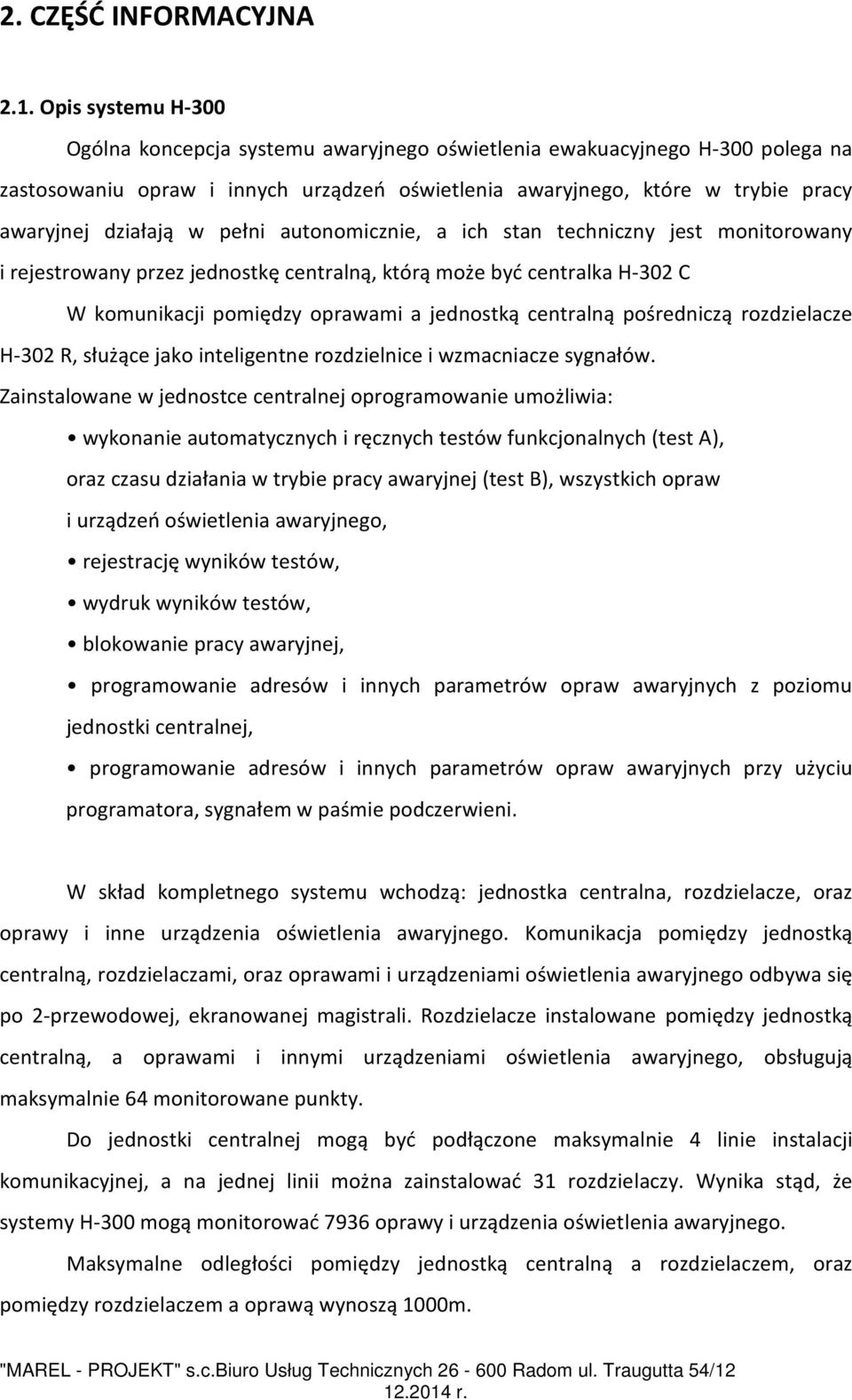

12 2. CZĘŚĆ INFORMACYJNA 2.1. Opis systemu H-300 Ogólna koncepcja systemu awaryjnego oświetlenia ewakuacyjnego H-300 polega na zastosowaniu opraw i innych urządzeń oświetlenia awaryjnego, które w trybie pracy awaryjnej działają w pełni autonomicznie, a ich stan techniczny jest monitorowany i rejestrowany przez jednostkę centralną, którą może być centralka H-302 C W komunikacji pomiędzy oprawami a jednostką centralną pośredniczą rozdzielacze H-302 R, służące jako inteligentne rozdzielnice i wzmacniacze sygnałów. Zainstalowane w jednostce centralnej oprogramowanie umożliwia: wykonanie automatycznych i ręcznych testów funkcjonalnych (test A), oraz czasu działania w trybie pracy awaryjnej (test B), wszystkich opraw i urządzeń oświetlenia awaryjnego, rejestrację wyników testów, wydruk wyników testów, blokowanie pracy awaryjnej, programowanie adresów i innych parametrów opraw awaryjnych z poziomu jednostki centralnej, programowanie adresów i innych parametrów opraw awaryjnych przy użyciu programatora, sygnałem w paśmie podczerwieni. W skład kompletnego systemu wchodzą: jednostka centralna, rozdzielacze, oraz oprawy i inne urządzenia oświetlenia awaryjnego. Komunikacja pomiędzy jednostką centralną, rozdzielaczami, oraz oprawami i urządzeniami oświetlenia awaryjnego odbywa się po 2-przewodowej, ekranowanej magistrali. Rozdzielacze instalowane pomiędzy jednostką centralną, a oprawami i innymi urządzeniami oświetlenia awaryjnego, obsługują maksymalnie 64 monitorowane punkty. Do jednostki centralnej mogą być podłączone maksymalnie 4 linie instalacji komunikacyjnej, a na jednej linii można zainstalować 31 rozdzielaczy. Wynika stąd, że systemy H-300 mogą monitorować 7936 oprawy i urządzenia oświetlenia awaryjnego. Maksymalne odległości pomiędzy jednostką centralną a rozdzielaczem, oraz pomiędzy rozdzielaczem a oprawą wynoszą 1000m. "MAREL - PROJEKT" s.c.biuro Usług Technicznych Radom ul. Traugutta 54/12

13 System centralnego monitorowania służy do integracji procesu kontroli i monitorowania pracy dużej ilości opraw oświetlenia awaryjnego. Lampy oświetlenia awaryjnego w wykonaniu Centraltest podłączone są do lampowej sieci komunikacyjnej o różnych topologiach. Centralnym elementem tego systemu może być Centralka H-302 C lub komputer PC z dedykowanym oprogramowaniem i interfejsem komunikacyjnym H-302 IN. Role elementów pośredniczących pełnią zawsze rozdzielacze H-302 R a medium transmisyjne to dwużyłowy kabel sygnałowy Przepisy prawne i normy - Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 roku w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U. z 2003 nr 120, poz.1133 z późn. zm.) - Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia (Dz.U. z 2003 nr 120, poz.1126 z późn. zm.) - Rozporządzenia Ministra Infrastruktury z dnia 12 marca 2009 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie - Ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (Dz. U. z 2001r. nr 62 poz. 627 z późn. zm.) - Ustawa z dnia 7 lipca 1994r. Prawo budowlane( Dz. U. z 2003 r., nr 207 poz z p. zm.) - PN-IEC Instalacje elektryczne w obiektach budowlanych Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa - PN EN :2006 Światło i oświetlenie oświetlenie miejsc pracy miejsca pracy we wnętrzach - PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Postanowienia ogólne. - PN-IEC Instalacje elektryczne w obiektach budowlanych. Oprzewodowanie - PN-IEC Instalacje elektryczne w obiektach budowlanych. Aparatura łączeniowa i sterownicza. - PN-EN 50172: 2005 Systemy awaryjnego oświetlenia ewakuacyjnego - PN-EN 1838: 2013 Zastosowanie oświetlenia. Oświetlenie awaryjne. - PN-EN Oprawy oświetleniowe Część 2-22: Wymagania szczegółowe Oprawy oświetleniowe do oświetlenia awaryjnego. - PN-83/E Pomiary fotometryczne i radiometryczne. Pomiar natężenia oświetlenia. - PN-IEC Instalacje elektryczne w obiektach budowlanych. "MAREL - PROJEKT" s.c.biuro Usług Technicznych Radom ul. Traugutta 54/12

14 UWAGA: Wszelkie użyte w opracowaniu typy i nazwy materiałów i urządzeń maja na celu opisanie wymaganych parametrów technicznych i funkcjonalnych zaproponowanych rozwiązań projektowych. "MAREL - PROJEKT" s.c.biuro Usług Technicznych Radom ul. Traugutta 54/12
