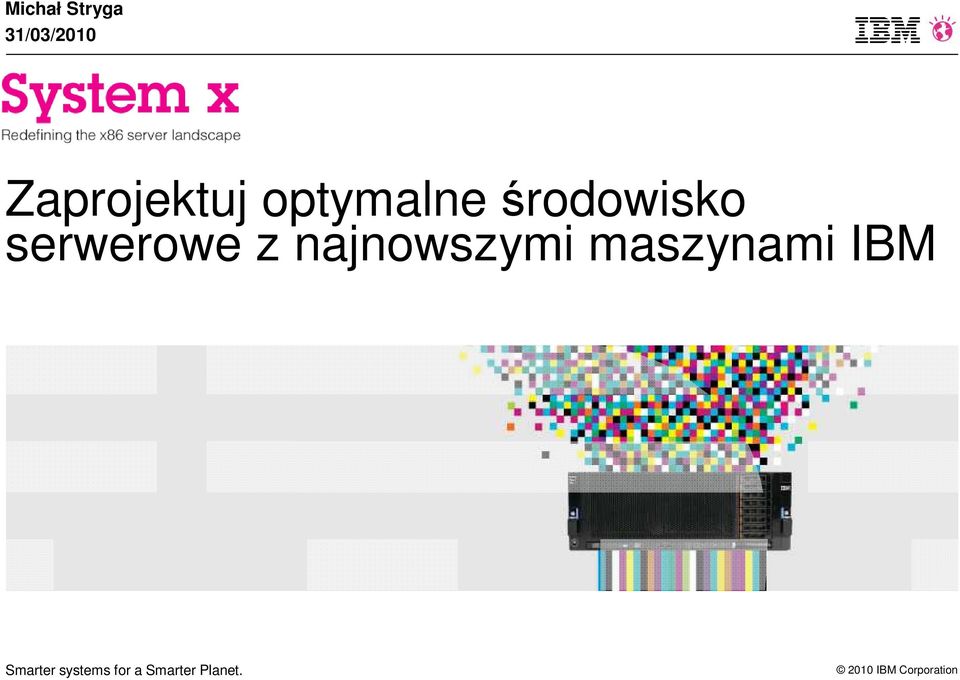

1 Michał Stryga 31/03/2010 Zaprojektuj optymalne środowisko serwerowe z najnowszymi maszynami IBM Smarter systems for a Smarter Planet.

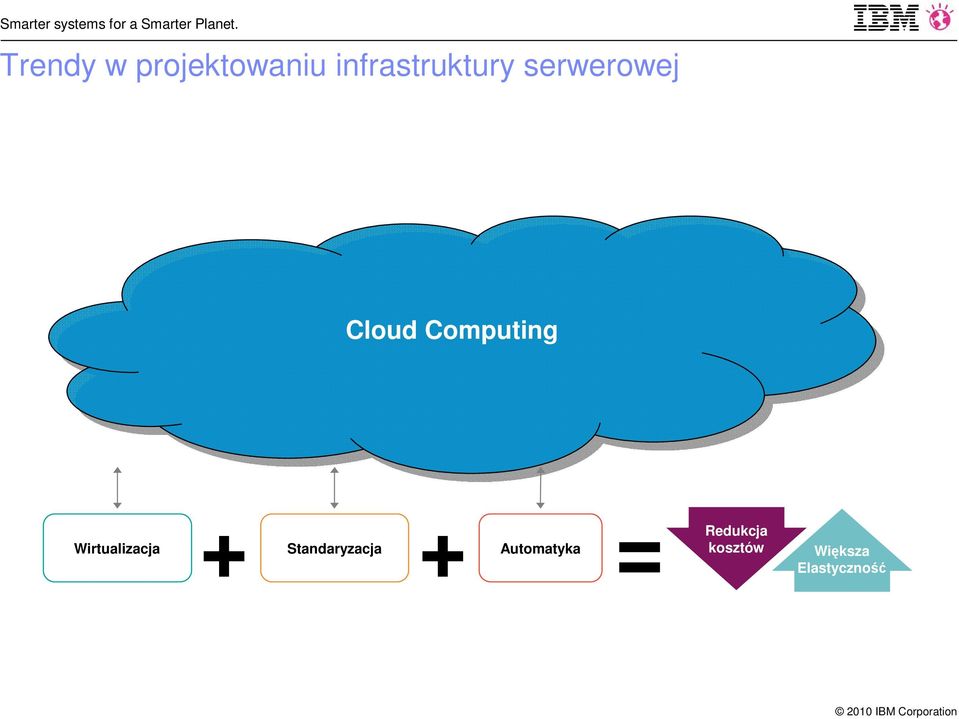

2 Trendy w projektowaniu infrastruktury serwerowej Cloud Computing + + = Redukcja Wirtualizacja Standaryzacja Automatyka kosztów Większa Elastyczność

3 Przykład: gotowa rozwiązanie IBM CloudBurst Monitorowanie Rozliczenia wykorzystania IBM Cloudburst Wysoka dostępność Zarządzanie wirtualizacją Tivoli Service Automation Manager (TSAM) Zarządzanie energią Bezpieczeństwo Serwery, macierze, sieć 3

Zarządzanie wirtualizacją Tivoli Service Automation Manager

4 Smarter systems for a Smarter Planet. Serwery x86: IBM System x i BladeCenter Budowane z myślą o konkretnych wymaganiach i warunkach środowiskowych SMP idataplex Serwery blade Serwery rack Serwery tower

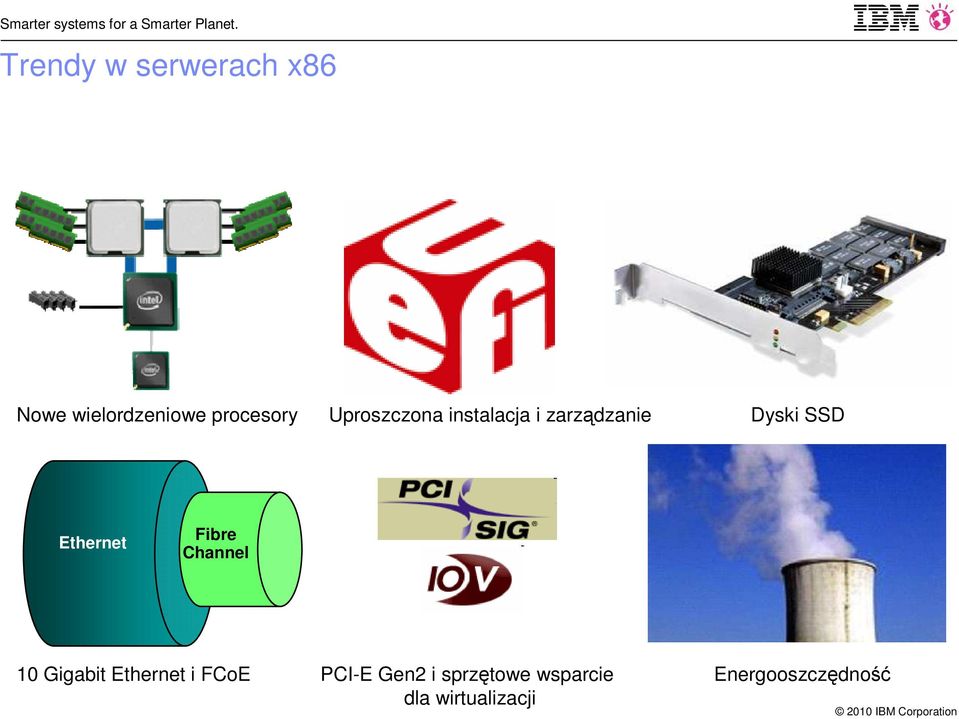

5 Trendy w serwerach x86 Nowe wielordzeniowe procesory Uproszczona instalacja i zarządzanie Dyski SSD Ethernet Fibre Channel 10 Gigabit Ethernet i FCoE PCI-E Gen2 i sprzętowe wsparcie dla wirtualizacji Energooszczędność

Ethernet Fibre Channel 10 Gigabit Ethernet i FCoE

6 Nowe serwery IBM System x (2CPU) Wspólne cechy: 5600, pamięć DDR3 RDIMM i UDIMM, Unified Extensible Firmware Interface, dyski SAS 6Gb, sloty PCI-E Gen2, USB dla hypervisor, Integrated Management Module x3650m3 serwer rack 2U 12 rdzeni, 144GB RAM, 16 dysków 2,5 SAS/SATA/SSD dx360m3 moduł idataplex 12 rdzeni, 128GB RAM, SSD i do 12 dysków SAS/SATA x3550m3 serwer rack 1U 12 rdzeni, 144GB RAM, 8 dysków 2,5 SAS/SATA/SSD HS22V serwer blade dla wirtualizacji 12 rdzeni, 144GB RAM, dyski SSD Dostępne odpowiedniki w obudowie tower to x3400m3 i x3500m3 Maksymalny rozmiar pamięci RAM z 16GB DIMM będzie wynosił 192GB (2H2010)

rdzeni, 128GB RAM, SSD i do 12 dysków SAS/SATA x3550m3 serwer rack 1U 12 rdzeni, 144GB RAM, 8 dysków 2,5 SAS/SATA/SSD HS22V serwer blade dla wirtualizacji

7 Wraz z premierą 7500 czas na nowe serwery high-end Więcej rdzeni z nowymi procesorami 7500 i 6500 Elastycznie skalowanie i więcej pamięci RAM dzięki MAX5 Większa wydajność podsystemu dyskowego dzięki dyskom SSD Większa przepustowość dzięki PCI-E Gen 2 i zintegrowanym interfejsom 10Gb (Virtual Fabric) IBM System x3850 X5 MAX5 exflash Virtual Fabric IBM BladeCenter HX5 FlexNode IBM System x3690 X5

dzięki dyskom SSD Większa przepustowość dzięki PCI-E Gen 2 i zintegrowanym interfejsom 10Gb

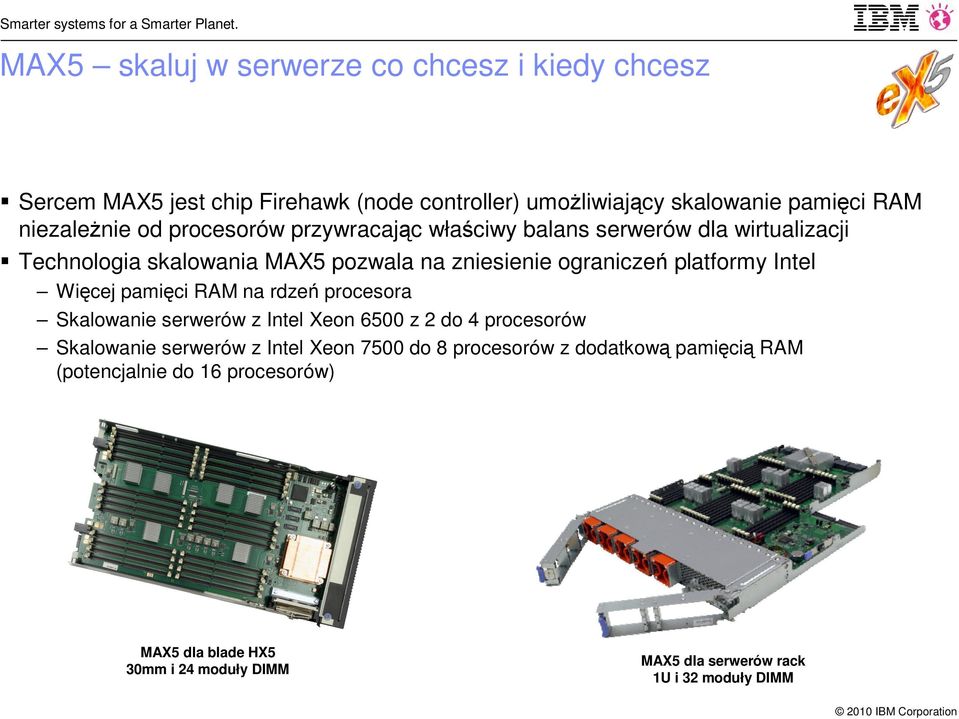

8 MAX5 skaluj w serwerze co chcesz i kiedy chcesz Sercem MAX5 jest chip Firehawk (node controller) umoŝliwiający skalowanie pamięci RAM niezaleŝnie od procesorów przywracając właściwy balans serwerów dla wirtualizacji Technologia skalowania MAX5 pozwala na zniesienie ograniczeń platformy Więcej pamięci RAM na rdzeń procesora Skalowanie serwerów z 6500 z 2 do 4 procesorów Skalowanie serwerów z 7500 do 8 procesorów z dodatkową pamięcią RAM (potencjalnie do 16 procesorów) MAX5 dla blade HX5 30mm i 24 moduły DIMM MAX5 dla serwerów rack 1U i 32 moduły DIMM

ograniczeń platformy Więcej pamięci RAM na rdzeń procesora Skalowanie serwerów z 6500 z 2 do 4 procesorów Skalowanie serwerów z 7500 do 8

9 Innowacje IBM dla platformy x86 EXA1 i EXA2 EXA3 ex st Generation nd Generation rd Generation th Generation Źródło: An Introduction to the QuickPath Interconnect

10 Nowa generacja architektury wieloprocesorowej MAX th Generation

11 Skalowanie z MAX5 oszczędzaj na licencjach BladeCenter HX5 z MAX5 2-socket, 40 DIMMs BladeCenter HX5 z MAX5 4-socket, 80 DIMMs System x3690 X5 z MAX5 2-socket, 64 DIMMs System x3850 X5 z MAX5 4-socket, 96 DIMMs Więcej pamięci RAM to lepsze wykorzystanie inwestycji w procesory a takŝe więcej maszyn wirtualnych i większa wydajność baz danych przy takiej samej cenie licencji

x3850 X5 z MAX5 4-socket, 96 DIMMs Więcej pamięci RAM to lepsze wykorzystanie inwestycji w

12 x3850 X5 skalowanie z QPI MB1MB1 MB1MB1 MB1MB1 MB1MB1 PCI-E Boxboro Boxboro PCI-E Connects directly via QPI bus MB1MB1 MB 1 MB1 MB1MB 1 MB1MB1 QPI Cables MB1MB1 MB 1 MB1 MB1MB 1 MB1MB1 PCI-E Boxboro Boxboro MB1MB1 MB1MB1 PCI-E MB1MB1 MB1MB1

MB 1 MB1 MB1MB 1 MB1MB1 QPI Cables MB1MB1 MB 1 MB1 MB1MB 1

13 x3850 X5 z MAX5 korzystając z QPI MB1MB1 MB1MB1 MB1MB1 MB1MB1 PCI-E Boxboro Boxboro PCI-E MB1MB1 MB 1 MB1 MB1MB 1 MB1MB1 Connects directly to each CPU via QPI bus 6.4 GT/s MAX5 MAX5 EXA port MB1MB 1 MB MB1 MB1 1 MB 1 MB MB1 1 MB1 MB SMI Link to Firehawk Memory Buffer DDR3 Memory DIMMs

14 8CPU x3850 X5 z MAX5 i QPI oraz EXA Connects directly to each CPU via QPI bus 6.4 GT/s Connects via EXA

15 4S HX5 + MAX5 120mm KVM LPC USB Dual GbE 4Xe(1) 1Xe 4Xe(2) ICH10 Southbridge x4 x16 x4 x16 ESI x4 Boxboro IOH Up to 8 Direct Attach RDIMMs QPI Nehalem-EX DP or MP CPU0 QPI Expansion Conn. Quad Wide Scalable Sideplane (WONTON) MAX5 QPI QPI CPU1 Up to 8 Direct Attach QPI 6.4GT/s Base RDIMMs CPU Blade Up to 8 Direct Attach RDIMMs Nehalem-EX DP or MP QPI 6.4GT/s Base CPU0 CPU Blade QPI CPU QPI Expansion Conn FireHawk SP 10.2GT/s 8x QPI Expansion Conn SP 10.2GT/s 8x FireHawk Up to 8 Direct Attach RDIMMs QPI QPI Expansion Conn. QPI ESI x4 Boxboro IOH ICH10 KVM LPC Southbridge USB x4 Dual GbE x16 x4 x16 MAX5 4Xe(1) 1Xe 4Xe(2) 6.4GT/s (2B Rd/1B Wr) BoBI/F BoB I/F BoBI/F BoB I/F 6.4GT/s (2B Rd/1B Wr) BoB BoB BoB BoB BoB BoB BoB BoB BoB BoB BoB BoB

4GT/s Base CPU0 CPU Blade QPI CPU1 3 2 0 1 1 3 0 2 2 0 3 1 1 0 2 3 QPI Expansion Conn 0 2 0 2 FireHawk SP 10.2GT/s 8x QPI Expansion Conn SP 10.

16 exflash - pakiety z dyskami SSD exflash Pakiet z dyskami SSD i dedykowanymi kontrolerami Instalowane w miejsce klasycznych dysków SAS/SATA Jeden exflash to IO/sek. i do 1.6TB Sprzętowy RAID5 i RAID6 dla wysokiej dostępności exflash Features Up to 3 exflash packs in x3690 X5 (2 in x3850 X5) Up to 240,000 IOPs read-only per exflash pack Up to 87,000 IOPs RAID 5/6 read/write mix per exflash pack Up to 1.6TB per exflash pack Hot swappable, front accessible, modules

6TB Sprzętowy RAID5 i RAID6 dla wysokiej dostępności exflash Features Up to 3 exflash packs in x3690 X5 (2 in x3850

17 FlexNode partycjonowanie i failover FlexNode Jeden 4CPU Dwa po 2CPU

18 Virtual Fabric zintegrowane 10 Gigabit Ethernet, vnic i FCoE Virtual Fabric Dedykowana dla x3850x5 dwuportowa karta 10GE 3.6m packets per second (pps), full line rate TCIP/IP stateless offloads TCP Chimney Offload Dostarczana standardowo w niektórych modelach Gotowa dla vnic (do 8 wirtualnych interfejsów) Gotowa dla Fibre Channel over Ethernet Instalowana w dedykowanym, rozszerzonym gnieździe (slot 7) Extended Edge Connector

6m packets per second (pps), full line rate TCIP/IP stateless offloads TCP Chimney Offload Dostarczana

19 IBM System x3850 X5 System Specifications 4x next-generation (Nehalem EX) CPUs 64 to 96 DDR3 DIMMs 6 open PCIe slots (+ 2 additional) Up to 8x 2.5 HDDs or 16x 1.8 SSDs RAID 0/1 Std, Optional RAID 5/6 2x 1GB Ethernet LOM 2x 10GB Ethernet SFP+ Virtual Fabric / FCoEE Scalable to 8S, 192 DIMM Internal USB for embedded hypervisor IMM, uefi & IBM Systems Director

8 SSDs RAID 0/1 Std, Optional RAID 5/6 2x 1GB Ethernet LOM 2x 10GB Ethernet SFP+ Virtual

20 IBM System x3690 X5 System Specifications 2x next-generation (Nehalem EX) CPUs 32 to 64 DDR3 DIMMs 2 x8 PCIe slots, 2 x8 Low Profile slots Up to 16x 2.5 HDDs or 32x 1.8 SSDs RAID 0/1 Std, Opt RAID 5 2x 1GB Ethernet Optional 2x 10GB SFP+ Virtual Fabric / FCoEE Scalable to 4S, 64 DIMM or 128 DIMM Internal USB for embedded hypervisor IMM, uefi, and IBM Systems Director

8 SSDs RAID 0/1 Std, Opt RAID 5 2x 1GB Ethernet Optional 2x 10GB SFP+ Virtual Fabric /

21 Dostępne sposoby skalowania serwerów rack ex5 Wysoka elastyczność Rozszerzenie pamięci Rozszerzenie pamięci x3690 X5 x3690 X5 + MAX5 x3850 X5 x3850 X5 + MAX5 Rozszerzenie pamięci x3690 X5 + MAX5 x3850 X5 + MAX5 Bazowy system x3690 X5 x3850 X5

22 IBM BladeCenter HX5 System Specifications 2x next-generation (Nehalem EX) CPUs 16x DDR3 VLP DIMMs MAX5 memory expansion to 2 socket 40 DIMM Scalable to 4S, 32 DIMM or 4S, 80 DIMM Up to 8 I/O ports per node Up to 2x SSDs per node Optional 10GB Virtual Fabric Adapter / FCoEE Internal USB for embedded hypervisor IMM, uefi, and IBM Systems Director

23 Skalowanie serwera blade HX5 Konfiguracja Rozmiar CPU DIMM SSD (max) I/O Slots HX5 30mm 2 (95W, 105W) ports: 2x 1GE LOM, 1x CIOv, 1x CFFh HX5 + HX5 60mm 4 (95W, 105W) ports; 4x 1GE LOM, 2x CIOv, 2x CFFh HX5 + MAX5 60mm 2 (95W, 105W, 130W) ports; 2x 1GE LOM, 1x CIOv, 1x CFFh HX5 + MAX5 + HX5 + MAX5 120mm 4 (95W, 105W, 130W) ports; 4x 1GE LOM, 2x CIOv, 2x CFFh

24 Zastosowanie serwerów ex5 Wirtualizacja serwerów - więcej maszyn wirtualnych i niŝsze koszty licencji Wirtualizacja stacji roboczych - więcej uŝytkowników i niŝsze koszty licencji Bazy danych wymagające więcej pamięci RAM (IBM soliddb) SAP większa wydajność dzięki większej liczbie pamięci RAM Systemy obliczeniowe ze współdzieloną pamięcią więcej pamięci RAM na rdzeń

25 Dziękuję za uwagę
